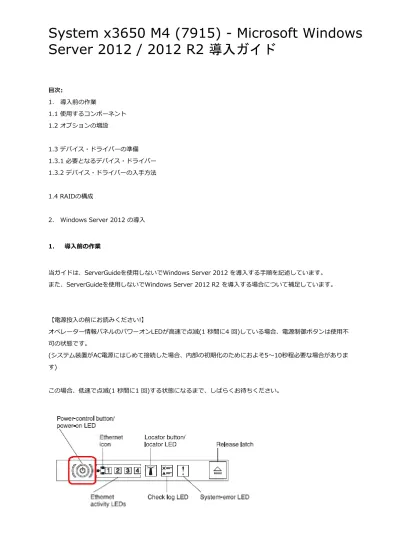

目次:
1． 導入前の作業
1.1 使用するコンポーネント 1.2 オプションの増設
1.3 デバイス・ドライバーの準備 1.3.1 必要となるデバイス・ドライバー 1.3.2 デバイス・ドライバーの入手方法
1.4 RAIDの構成
2． Windows Server 2012 の導入
1． 導入前の作業
当ガイドは、ServerGuideを使用しないでWindows Server 2012 を導入する手順を記述しています。
また、ServerGuideを使用しないでWindows Server 2012 R2 を導入する場合について補足しています。
【電源投入の前にお読みください!】
オペレーター情報パネルのパワーオンLEDが高速で点滅(1 秒間に4 回)している場合、電源制御ボタンは使用不 可の状態です。
(システム装置がAC電源にはじめて接続した場合、内部の初期化のためにおよそ5～10秒程必要な場合がありま す)
この場合、低速で点滅(1 秒間に1 回)する状態になるまで、しばらくお待ちください。
System x3650 M4 (7915) - Microsoft Windows
Server 2012 / 2012 R2 導入ガイド
1.1 使用するコンポーネント
当ガイドにおける導入では、以下のメディア、ドライブ、ソフトウェアを使用します。
(1) Windows Server 2012 DVD (またはWindows Server 2012 R2 DVD)
(2) DVDが読み取り可能な光学ドライブ
System x3650 M4は、CD/DVDドライブが標準では搭載されておりません。
DVDメディアよりインストールを行う場合には、別途、DVDメディアの読み取りが可能な光学ドライブ・キッ トをオプションとして搭載する必要があります。
(3) デバイス・ドライバー各種
詳細については、「1.3 デバイス・ドライバーの準備」で説明します。
1.2 オプションの増設
System x3650 M4では、メモリーはソケット1に最少で1個のDIMMが取り付けられています。
サーバーは、CPUにつき少なくとも1つのDIMMを必要とします。2CPU構成にされる場合は最低2つのDIMMを 必要とします。
取り付け順序などを含む注意事項に関しては、最新のシステム・ガイド、またはマニュアルをご確認ください。
※取り付け順序は、System x3650 M4のトップ・カバーの裏側にも印刷されています。
また、System x3650 M4では、光学ドライブ(CD/DVDドライブ)が標準では搭載されておりません。
DVDメディアよりインストールを行う場合には、別途、光学ドライブ・キットをオプションとして搭載する必 要があります。
※搭載可能なオプションに関しては 最新のシステム・ガイド、マニュアルをご参照ください。
1.3 デバイス・ドライバーの用意
System x3650 M4で使用可能な各種デバイス・ドライバーと、その入手方法について説明します。
1.3.1 必要となるデバイス・ドライバー
System x3650 M4の各コンポーネントに対しては、基本的にWindows Server 2012、またはWindows Server 2012 R2が標準で持つドライバーが適用されます。
したがって、System x3650 M4へのWindows Server 2012 / 2012 R2の導入にあたって、事前にデバイス・
ドライバーをご用意いただく必要はありません。
ただし、Windows Server 2012 / 2012 R2がドライバーを持たないオプション製品をSystem x3650 M4に搭 載されている場合は、Windows Server 2012 / 2012 R2導入後にそれらオプション製品に対して別途ドライ バーを適用する必要があります。
また、既にインストールされているデバイス・ドライバーに関しても、Web上に最新のものが存在した場合 は、更新されることをお勧めいたします。
1.3.2 デバイス・ドライバーの入手方法
ドライバーやファームウェアを更新する場合、OS導入後にUpdateXpress System Pack Installer(UXSPI)を利 用することで一括して更新することができます。
UpdateXpress System Pack Installerの使用方法の詳細については、下記のガイドをご参照ください。
IBM System x BladeCenter UpdateXpress System Pack Installerガイド
http://www.ibm.com/jp/domino04/pc/support/Sylphd08.nsf/jtechinfo/SYJ0-02FE011
また、IBM Web サイトから必要となるデバイス・ドライバーのパッケージファイルを、個別にダウンロードし て入手することもできます。
当ガイドでは、デバイス・ドライバーを個別に入手する方法について説明します。
【入手方法】
1
Fix Centralにアクセスし、ご利用の機種などを選択してください。
Fix Central
http://www-933.ibm.com/support/fixcentral/
System x3650 M4の場合は、以下のように逐次、項目を選択して[次へ進む]ボタンを押していきます。
製品グループ:
[Systems]
[System x]
[System x3650 M4]
[7915]
オペレーティング・システム:
[Windows Server 2012]※1
※1…ご利用の機種やOSに合わせて選択してください。
Fix Centralの使用方法詳細については、Fix Central使用ガイドをご参照ください。
Fix Central使用ガイド
http://www.ibm.com/software/jp/support/fixcentral/
2
表示されるフィックスの一覧より、必要となるドライバー パッケージすべてにチェックをいれて、[次へ進む]
ボタンを押してください。
必要となるドライバーについては、「1.3.1 必要となるデバイス・ドライバー」を参照してください。
※過去のバージョンが必要である場合は、"置き換えたフィックスが含まれるようにします"(include superseded fixes)のリンクをクリックして、古いバージョンを表示させてください。
3
使用条件が表示されます。
内容を確認して、使用条件に同意される場合は[同意します]ボタンを押します。
4
ダウンロード画面が表示されます。
画面右側の[ダウンロード・オプションの変更]をクリックすることで、ダウンロード方法を変更することができ ます。
※当ガイドでは、[ブラウザー (HTTP) を使用したダウンロード]にチェックを入れました。
5
必要なパッケージをクリックして、ダウンロードして下さい。
ダウンロードしたファイルは、必要に応じて展開しておいてください。
・ZIP形式(拡張子が.zip)
アーカイバーなどを使用してファイルを展開してください。
・CDまたはDVDイメージ(拡張子が.iso)
お手持ちの PCについているCD-R/DVD-Rドライブに対応し、かつiso imageを書き込み可能なライティング・
ソフトにてCDを作成してください。※詳細についてはライティング・ソフトの供給元にお問い合わせくださ い。
・EXE形式（拡張子が.exe）
OS上で実行することによりインストーラーが起動します。ウィザード形式で画面に従って導入することが可能 となっております。
1.4 RAIDの構成
System x3650 M4は、標準で ServeRAID-M5110e コントローラーが搭載されており、OSのインストールを 行う前にRAIDの構成を行う必要があります。
行う前にRAIDの構成を行う必要があります。
OSの導入前のRAIDの構成は、OSに依存しない以下の設定ツールを起動して行う必要があります。
・uEFI上の、「LSI MegaRAID <ServeRAID M5110e> Configuration Utility」
・ServeRAIDアダプターBIOS上の、「WebBIOS」
ここでは「WebBIOS」にてRAID5を構成する手順について記述しております。
※オプションの搭載、適用状況により構成可能なRAIDレベルが異なります。
ホットスペアの指定などの詳細については下記ガイドをご参照下さい。
MegaRAID ストレージ・マネージャー 導入ガイド
http://www.ibm.com/jp/domino04/pc/support/Sylphd07.nsf/jtechinfo/SYJ0-0257271
【構成方法】
1
サーバーの電源を入れると、IBM System xのロゴが表示されます。しばらくして画面下に「<F1> Setup」と 表示されたら、[F1]キーを押して「Setup Utility」を起動します。
2
Setupユーティリティー「System Configuration and Boot Management」画面が表示されますので
「System Settings」を選択します。
3
「Adapters and UEFI Drivers」を選択します。
4
「Please press ENTER to compile the list of drivers」が選択されておりますので[Enter]キーを押します。
5
「LSI EFI SAS Driver」の項より「PciRoot(0x0)/Pci(0x3,0x2)/Pci(0x0,0x0)」を選択して[Enter]キーを押 します。※ハードウェア構成によって、表記が異なっている場合がございます。
6
WebBIOSかコマンドライン・インターフェースどちらを起動するか選択する画面が表示されますので「1」を 入力してWebBIOSを起動します。
7
アダプターの選択画面が表示されますので「ServeRAID-M5110e」にチェックが付いていることを確認
アダプターの選択画面が表示されますので「ServeRAID-M5110e」にチェックが付いていることを確認 し、[Start]ボタンを押します。
8
左側のメニューから「Configuration Wizard」を選択します。
9
「New Configuration」を選択して[Next]ボタンを押します。
10
既存の構成は破棄されますという警告が表示されますが、今回は新規作成なので「Yes 」を押します。
11
Select Configurationの画面が表示された場合、「Virtual Drive Configuration」を選択して[Next]ボタンを押 します。
この画面は、オプションの SSD Caching Enabler（P/N：90Y4318） を適用している場合にのみ表示されま す。
12
「Manual Configuration」を選択して[Next]ボタンを押します。
13
左側のDrives の画面でアレイに含めるディスクを選択し[Add To Array]ボタンを押します。(Shiftキー＋↑↓矢 印キーで複数選択できます)
14
DriveGroupsにアレイに含めるディスクがすべて表示されたことを確認します。※ここでは3台のHDDが右側に 表示されています。
[Accept DG]ボタンを押して次に進みます。
Data Protectionの設定に関する確認画面「If you disable data protection ...」が表示された場合は、[Yes]ボ タンを押します。
※Data Protectionの設定は Disable(初期設定のまま）で構成して下さい。
15
右側のDrive Group0が確定されサイズが表示されたら[Next]ボタンを押します。
16
Span Definitionの画面が表示されます。ここではDrive Groupはひとつしかありませんのでそのまま[Add to SPAN]ボタンを押します。
（スパンアレイの作成を行われる場合は、MegaRAID ストレージ・マネージャー 導入ガイドをご参照くださ い）
17
右側のSpanエリアにDrive Group:0が移ったことを確認し[Next]ボタンを押します。
18
Virtual Drive Difinition の設定画面が表示されます。RAID Level の確認とSelect Size の入力は必須ですので 必ず指定してください。
[Update Size]ボタンを押すことにより、各RAIDレベルで指定可能なMaxサイズを設定することができます。
各RAIDレベルで指定可能なMaxサイズは右側に緑の字で表示されております。
Max値より小さいサイズを指定することによりVirtual Drive(仮想ディスク)を複数作成できます。
ここではRAID5で１つのVirtual Driveを作成しますのでMax値を入力しています。
その他の項目につては基本的にデフォルト値で問題ありません。詳細についてはUser's Guideをご参照下さい。
各設定値を指定後、[Accept]ボタンを押します。
19
選択したWrite Policy の説明と確認の画面が表示されますので[Yes]ボタンを押します。
20
Drive Group 0の下にVirtaul Drive "VD 0" が作成されたことを確認し[Next]ボタンを押します。
21
構成のプレビュー画面が表示されますので確認して[Accept]ボタンを押します。
アレイが構成されたPhysical Driveは緑色で表示されております。
22
構成保存の確認画面が表示されますので[Yes]ボタンを押します。
23
「Manage SSD Caching」が表示されます。当ガイドではSSD Cachingは利用しておりませんので「Cancel」
を選択します。
24
Virtaul DriveをInitializeする確認画面が表示されます。今回は新規作成ですので、[Yes]ボタンを押して Initializeを行います。
25
Initializeが行われます。(Backgroundで行われるため、すぐにInitialize画面は終わり、次の画面が表示されま す)
当ガイドでは新規作成したVirtaul DriveにOSを導入しますので、Initialize完了後に「Set Boot Drive(current=NONE)」にチェックを入れて「Go」ボタンを押します。
26
「Set Boot Drive(current=0)」に変わったことを確認後、[Home]ボタンをしてWebBIOSのメニュー画面に 戻ります。
27
27
3本のディスクでRAID5のVirtual Driveの作成が完了した画面です。
28
「Exit」を選択してWebBIOSを終了します。
※メニュー項目が一画面に収まりきらず、「Exit」が表示されていない場合がございます。このような場合は
「Next」ボタンが表示されますので、「Next」ボタンを押して次の画面を表示させて「Exit」してください。
29
確認画面が表示されますので[Yes]ボタンを押します。
30
以下の画面が表示されますので[Enter]キーを押して、uEFIの設定画面に戻ります。
31
[Esc]キーを2回押すとuEFIの最初の設定画面「System Configuration and Boot Management」に戻りま す。
ここでさらに[Esc]キーを押して終了します。
※その際「Do you want to exit Setup Utility ?」と表示されますので、[Y]キーを押してください。
以上でServeRAID-M5110e コントローラーを搭載している場合のRAIDの構成は終了です。
2． Windows Server 2012 の導入
当ガイドでは、Windows Server 2012のDVDメディアを使用して、uEFIモードで導入を行っております。
※Windows Server 2012 R2を導入する場合も、同様の手順となります。
System x3650 M4のファームウェアはuEFI に準拠しているため、uEFI に対応しているWindows Server 2012 / 2012 R2を導入する際、通常はuEFIモードで導入されます。
また、System x3650 M4は、起動時にuEFIモードで起動できるデバイスを最初に検索します。
uEFIモードで起動できるデバイスがなかった場合に、改めてBIOSモードで起動できるデバイスを検索します。
したがって、Windows Server 2012 / 2012 R2をBIOSモードで導入する場合は、最初にBIOSモードで起動で きるデバイスを検索するよう、System x3650 M4の設定を変更してください。
この設定は、uEFI上の設定画面にて行うことができます。設定方法については、以下のヒント集の"方法1"をご 参考ください。
Windows Server 2012 の導入におけるuEFIモードとBIOSモードの違いについて
http://www.ibm.com/jp/domino04/pc/support/Sylphd07.nsf/jtechinfo/SYJ0-00E1069
【導入手順】
1. サーバー本体の電源を投入し、直ちにWindows Server 2012 / 2012 R2のDVDメディアをDVD-ROMドラ イブに挿入し、DVDメディアからブートします。
<注意!>Windows Server 2012 / 2012 R2のDVDメディアからのブート方法について
Windows Server 2012 / 2012 R2のDVDメディアからブートするには、IBM System x ロゴが表示されたタ イミングで<F12>キーを押します。
しばらくすると、起動デバイスの選択画面「Boot Devices Manager」が表示されます。
【uEFIモードで導入する場合】
[Legacy Only]にチェックが入っていないことを確認してから、Windows Server 2012 / 2012 R2のDVDメ ディアが挿入された[CD/DVD]ドライブを選択して、<Enter>キーを押してください。
続けて「Press any key to boot from CD or DVD ...」と表示されますので、<Enter>キーなどを押すと Windows Server 2012 / 2012 R2のDVDメディアからブートします。
※当ガイドでは、uEFIモードで導入を行っております。
【BIOSモードで導入する場合】
起動デバイスの選択画面「Boot Devices Manager」の[Legacy Only]にチェックを入れます。([スペース]
起動デバイスの選択画面「Boot Devices Manager」の[Legacy Only]にチェックを入れます。([スペース]
キーを押すことで、選択している項目にチェックを入れることができます)
続けてWindows Server 2012 / 2012 R2のDVDメディアが挿入された[CD/DVD]ドライブを選択し て、<Enter>キーを押してください。
自動的にWindows Server 2012 / 2012 R2のDVDメディアからブートします。
2. 「Windows のインストール」画面が表示されるまでお待ちください。画面が表示されたら、言語とその他の 項目を選択して[次へ]ボタンを押してください。
※ここでは、初期設定のまま導入を行います。
「インストールする言語」 :日本語(日本)
「時刻と通貨の形式」 :日本語(日本)
「キーボードまたは入力方式」 :Microsoft IME
「キーボードの種類」 :日本語キーボード(106/109 キー)
3. 「今すぐインストール」のメッセージが表示されます。メッセージ部分をクリックしてください。
4. プロダクト キーの入力画面が表示されます。プロダクト キーを入力して[次へ]ボタンを押してください。
5. インストールするWindows の選択画面が表示されます。
購入したエディションが正しく表示されているを確認し、「Server Core インストール」、「GUI 使用サー バー」のいずれかを選択して[次へ]ボタンを押してください。
6. 「マイクロソフト ソフトウェア ライセンス条項」が表示されます。
内容を確認の上、「同意します」にチェックを入れて[次へ]ボタンを押してください。同意できない場合にはイ ンストールはできません。
7. インストールの種類の選択画面が表示されますので、「カスタム: Windows のみをインストールする」を選 択してください。
8. 「Windows のインストール場所の選択画面が表示されます。
この段階ではパーティションが作成されていないので、インストール可能なパーティションの作成を行います。
「ドライブ 0 の割り当てられていない領域」を選択して[ドライブ オプション]ボタンを押し、続けて[新規]ボ タンを押してください。※認識順などによっては、必ずしもドライブ 0とならない場合があります。その場合は 適宜読み替えてください。
9. 作成するパーティションのサイズを入力して[適用]ボタンを押してください。※作成したパーティションと は別に、システムが使用するパーティションも作成されます。
10. 作成したパーティションを選択して、[次へ]ボタンを押すと、インストールが開始されます。
インストール中に数回、自動的に再起動されます。インストールが完了するまでしばらくお待ちください。
11. インストール完了後、最初にログオンする前にパスワードを設定する必要があります。
画面の指示に従って、Administratorのパスワードを設定してください。
画面の指示に従って、Administratorのパスワードを設定してください。
12. コンピュータ名やネットワークの設定などは、自動的に行われています。
これらの変更が必要な場合、以下の方法で行うことが可能です。
・Server Core インストール環境の場合
サインイン(ログオン)後に、「コマンド プロンプト」が表示されます。
現在のコンピュータ名は"hostname"コマンド、ネットワーク設定は"ipconfig"コマンドで、それぞれ確認する ことができます。
コンピュータ名の変更やネットワークの設定、OSの再起動や停止などは、メニュー形式の「SCONFIG ユー ティリティ」 から行うことが可能です。
「SCONFIG ユーティリティ」は、<コマンド プロンプト>にて"sconfig"コマンドを実行することで起動する ことが出来ます。
・GUI 使用サーバー環境の場合
サインイン(ログオン)後に、「サーバー マネージャー」が表示されます。
コンピュータ名の変更やネットワークの設定、OSの再起動や停止などは、「サーバー マネージャー」の<ロー カル サーバー>の項目にて行うことができます。
以上の手順で Windows Server 2012、またはWindows Server 2012 R2のセットアップ が完了しました。
<参考!>導入したWindows Server 2012 / 2012 R2のEditionを確認する方法について
導入したWindows Server 2012 / 2012 R2のEditionについては、以下の方法で確認することができます。
・Server Core インストール環境の場合
「コマンドプロンプト」や「Windows PowerShell」にて、"systeminfo"コマンドを実行してOS名を確認し てください。
「Microsoft Windows Server 2012 Standard」などと表示されることで、OSが正しく導入されたことを確認 できます。
・GUI 使用サーバー環境の場合
「サーバー マネージャー」を起動して、<ツール> - <システム情報>のOS名を確認してください。
「Microsoft Windows Server 2012 R2 Datacenter」などと表示されることで、OSが正しく導入されたこと
「Microsoft Windows Server 2012 R2 Datacenter」などと表示されることで、OSが正しく導入されたこと を確認できます。
<参考!>導入したWindows Server 2012が、uEFI/BIOSモードのどちらで導入されているのかを確認する方 法について
導入したWindows Server 2012が、uEFI/BIOSモードのどちらで導入されているのかについては、以下の方 法で確認することができます。
・Server Core インストール環境の場合
「コマンドプロンプト」や「Windows PowerShell」にて、以下の方法で確認できます。
1."diskpart"コマンドを実行します。
2."list disk"コマンドを実行して、Windows Server 2012 / 2012 R2が導入されているディスクのGPTの項目 を確認します。それぞれ以下のとおりです。
「*」と表示されている場合は、uEFIモード。
「 」(空白)になっている場合は、BIOSモード。
確認したら、"exit"コマンドを実行して"diskpart"を終了します。
・GUI 使用サーバー環境の場合
「サーバー マネージャー」より、以下の方法で確認できます。
1.「サーバー マネージャー」を起動して、<ツール> - <コンピューターの管理>を開きます。
2.<ディスクの管理>の項目を開き、Windows Server 2012 / 2012 R2が導入されたディスクを右クリックし てプロパティを開きます。
3.<ボリューム>タブを開いて[パーティションのスタイル]の項目を確認します。それぞれ以下のとおりです。
「GUID パーティション テーブル (GPT)」と表示されている場合は、uEFIモード。
「マスター ブート レコード (MBR)」と表示されている場合は、BIOSモード。
