構成部品注意 minib-cas カードは本書内の minib-cas カード取付作業におけるお願い minib-cas カード取り扱い上の留意点を参照の上接触禁止エリアには触れないように正しく取り扱い取り付けを行ってください接続しないコネクター類については異音防止の為ハーネス固定

(1)

− 六角ボルト（M5×8）

③ 8

− 地図SDカード

② 1

08545-00Ｗ41 SDナビゲーション

① 1

①

③ ④ ⑤

⑥ ⑦

②

ハーネス固定テープ

④ １

⑤ ３

４保護シート

⑥ バンドクランプ −

1

− miniB-CASカード

⑦

−

No. 品名品番個数

−

※

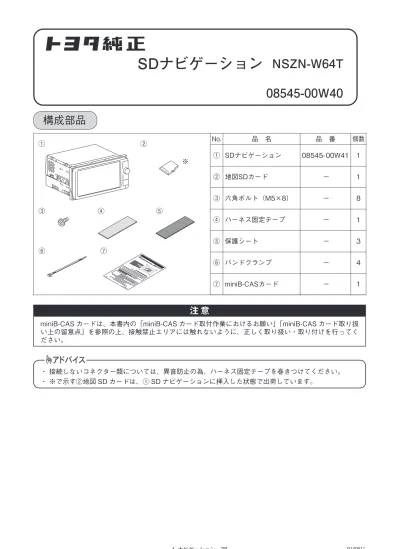

構成部品

SDナビゲーション ^NSZN-W64T

08545-00W40

miniB-CAS カードは、本書内の「miniB-CAS カード取付作業におけるお願い」「miniB-CAS カード取り扱い上の留意点」を参照の上、接触禁止エリアには触れないように、正しく取り扱い・取り付けを行ってください。

注意

・接続しないコネクター類については、異音防止の為、ハーネス固定テープを巻きつけてください。

・ ※で示す②地図 SD カードは、① SD ナビゲーションに挿入した状態で出荷しています。

(2)

結線方法

後席ディスプレイ、

ETC等へ

後席ディスプレイへ USB/HDMI入力端子へワイヤーハーネス

（車両側）

車両通信接続ハーネスへ

iPod対応USB/VTRアダプター USB/HDMI入力端子へ iPod対応USB/VTRアダプターへ

4P 4P

10P

4P 6P 19P

12P

GPSアンテナへ

1P

デジタルTV

フロント4アンテナへ

1P 1P 1P 1P

5P 4P

ブラインドコーナーモニターへ全周囲モニターへ

①SDナビゲーション

切替スイッチ切替スイッチ

オートアラームへ

バックモニターへ

サイドモニターシステムへ

4P 5P

16P 16P

マイク＆スイッチへ舵角センサーへ使用しません

8P 8P 6P 5P

DCMへ

DSRCへ

6P ＋

3P

ステアリングスイッチへ

または 20P

28P

※4

※1

※2

オートアラームへ

1P

※3

1P

※3

ラジオアンテナ変換ケーブル

ステアリングスイッチ変換ケーブル

車両アンテナへ

3P

※1：コネクターの識別表示番号を確認し、同じ番号が刻印された位置に接続してください。

※2：車種により変換ケーブルが必要になります。

※3：詳細はDCMの取付要領書を参照してください。

※ 4：後席ディスプレイを接続しない場合は、キャップを外さないでください。

接続する場合は、キャップを外して後席ディスプレイを接続してください。

注意

(3)

取付要領

コード保護の為、車両エッジに保護シートを貼り付ける。

エッジ処理

保護シートは、エッジの大きさに合わせてカットし、貼り付けてください。

ハサミ

⑤保護シート

⑤保護シート×4

車両前

PA-GH-A01

(4)

・カードの説明書に記載の文面をよくお読みのうえ必ず挿入してください。

・ miniB-CAS カードを挿入しないとデジタル放送が視聴できません。

・「使用許諾契約約款」を、よくお読みください。

・試乗車など、不特定または多数の人の視聴を目的とした業務用途には使用できません。

　 ※試乗車の場合は、特別用途向けカードをご使用ください。

・ダッシュボードの上など、高温になるところにカードを放置しないでください。

・地上デジタルテレビ放送は、放送番組の著作権保護のため、視聴に際し miniB-CAS カードが必要です。

■販売店様へ

・カードの不具合と確認された場合は、パナソニック SS にお問い合わせください。

・折り曲げたり、変形させない。

・重いものを置いたり、踏みつけたりしない。

・水をかけたり、ぬれた手でさわらない。

・カード端子面には手をふれない。

・分解加工は行わない。

miniB－CASカードについて

miniB－CASカードの取り扱いについて

miniB－CASカード取り扱い上の留意点

⑦miniB-CASカード（添付）

●デジタル放送の視聴のために必要なカードです。

⑦miniB-CASカード（添付）

IC（集積回路）

PA-GH-A02

・カード端子面に触れないように、カード側面を挟むように持ってください。

・工業用アルコール（純度の高いエタノール）を染み込ませた綿棒で、端子面全体を直線でなぞるように、まんべんなく拭き取ってください。（綿棒は別のカードへ再使用しないでください。）

＜カード端子面の清掃方法＞

工業用アルコール（エタノール）

を染み込ませた綿棒カードの持ち方

カードの清掃方法

本製品に同梱されている miniB-CAS カードを SD ナビゲーションに挿入する前に、お客様に“B-CAS カード使用許諾契約約款”を読んでいただき、承諾していただいた後に、“miniB-CAS カード”を台紙から取り出してください。

台紙はお客様に渡してください。

注意

miniB－CASカード取付作業におけるお願い

注意

本カードには接触禁止エリアがあり、この部分に触れることにより、カードの読み取り不良が発生する恐れがあります。

（作業用手袋をしていても同様です。）

カードを持つ場合は、可能な限りカードの側面とし、端子面に触れる場合は、右図の接触可能エリアのみとしてください。

※万一、接触禁止エリアに触れてしまった場合は、カード端子面の清掃方法に従ってカードの清掃をお願いします。

カード側面は触れても問題ありません。

接触可能エリア接触禁止エリア

(5)

取付後の作動確認時「プログラム読み込み中」「初期画面」の画面では、絶対にエンジンスイッチ（ACC）

を OFF にしたり、その他のボタン操作をしないでください。

エンジンスイッチ（ACC）を OFF にしたり、ボタン操作をすると正常に作動しない場合があります。

作動確認時の注意

サービス検査画面

・サービス検査画面への移行方法

⑴ バッテリーにケーブルを接続し、エンジンスイッチを ACC または ON にする。

⑵ 「QUICK SETUP」画面の 1「次回起動時に設定する」にタッチする。

⑶ SD ナビゲーションの 2（MENU）ボタンを長押しする。

⑸ 「画質調整」画面の四隅の内、左上部 4 と左下部 5 を 4 → 5 → 4 → 5 → 4 → 5 の順にタッチする。

PA-GH-A06

・ 2（MENU）ボタンは、0.8 秒～ 10 秒未満押してください。

・ 10 秒以上押し続けた場合、SD ナビゲーションが再起動します。

⑷ 3「画質・消」をタッチし、「画質調整」画面を表示させる。

PA-GH-A05

PA-GH-A07

(6)

・サービス検査画面の終了方法

SD ナビゲーションの 6（MENU）ボタンを長押しする。

⑹ 「サービス検査」画面を表示させる。

6（MENU）ボタンは、「サービス検査」画面が消えるまで（10 秒以上）押してください。

PA-GH-A08

PA-GH-A09

ダイアグ Quick setup の設定

⑶ 「ダイアグ Quick setup」画面の 2「Quick setup を開始する」をタッチする。

バックモニターが接続されていない場合は、

「カメラ設定」が表示されません。

取付車種の設定を正しく行う為、本文中の「IG を ON」「ACC を OFF」は必ず実施してください。

注意

PA-GH-A17

取付車種の設定は、車両通信ハーネス（CAN ハーネス）の設定がある車種が対象です。対象車種の場合は、必ず行ってください。

⑴ IG を ON にする。

⑵ 「サービス検査」画面を表示させ、1「ダイアグ Quick setup」をタッチする。

PA-GH-A18

(7)

■ 車両通信接続ハーネスを装着する場合

⑷ 「車両データ確認（CAN）」画面の 3「車種選択」

をタッチする。

■ 車両通信接続ハーネスを装着しない場合

⑷ 4「次へ >>」をタッチする。

⑸ 4「次へ >>」をタッチする。

設定方法は、「車両通信ハーネス（CAN ハーネス）取付車種の設定」を参照してください。

設定完了後、再び左図の画面に戻ります。

PA-GH-A19

■ 車両通信接続ハーネス又はバックガイド用キットを装着する場合

⑹ 5「バックガイドモニター調整」をタッチする。

■ バックモニターのみを接続する場合

⑹ 6「バックモニター調整」をタッチする。

■ マルチアングル全周囲モニターを装着する場合

⑹ 7「全周囲モニター調整」をタッチする。

⑺ 5「バックガイドモニター調整」をタッチする。

■ 共通

⑻ 8「次へ >>」をタッチする。

調整方法は、バックガイド用キットの品目概要を参照してください。

調整方法は、バックモニターの品目概要を参照してください。

調整方法は、全周囲モニターの品目概要を参照してください。

PA-GH-A20

(8)

■ USB/HDMI 入力端子を装着する場合

⑼ 「USB/HDMI 入力端子設定」画面の 9「接続済」

をタッチする。

⑽ 「完了」をタッチする。

■ USB/HDMI 入力端子を装着しない場合

⑼ 「完了」をタッチする。

USB/HDMI 入力端子を装着しない場合に「設定済」を選択すると、オーディオメニューに HDMI のアイコンが表示されますが使用できません。

注意

PA-GH-A21

「未設定」があった場合には、再度ダイアグ Quick setup を行ってください。

バッテリー端子を外したあとに、ACC を ON し SD ナビゲーションを起動すると「このナビを以前使用されていた車から新しい車にのせかえされましたか？」のコーションが表示される場合があります。そこで「はい」をタッチした場合、

ダイアグ Quick setup で設定した設定値が全てクリアになるので、再設定が必要です。

注意

⑾ 「ダイアグ Quick setup」画面で設定のある項目が全て「設定済み」となっていることを確認する。

⑿ 「完了」をタッチする。

PA-GH-A22

(9)

PA-GH-A10

PA-GH-A11

車両通信ハーネス（CAN ハーネス）取付車種の設定

⑶ 「サービス情報」画面の 2「次項」をタッチする。

取付車種の設定は、車両通信ハーネス（CAN ハーネス）の設定がある車種が対象です。対象車種の場合は、必ず行ってください。

⑴ IG を ON にする。

⑵ 「サービス検査」画面を表示させ、1「サービス情報」をタッチする。

取付車種の設定を正しく行う為、本文中の「IG を ON」「ACC を OFF」は必ず実施してください。

注意

PA-GH-A12

PA-GH-A13

⑸ 4「車種選択」をタッチする。

⑷ 「サービス情報」画面の 3「CAN 車両設定」をタッチする。

車種選択を間違えると「エコ情報」が正しく表示されません。

注意

(10)

・車種設定は、必ず該当の車種を選択してください。

・車種選択は、▲▼スイッチ等をタッチし、

搭載する車両を選んでください。

・初期設定は「未設定」に設定されています。

・目的の車種が無い場合は、「追加車種」をタッチし、MU-BOX から車両データをダウンロードした SD カードを挿入後、作業をやり直してください。

⑹ 「CAN 車両設定」画面にて車種を選択する。

（例：5 アクアをタッチする。）

⑺ 6「戻る」をタッチする。

⑻ 7「CAN 通信検査」をタッチする。

PA-GH-A14

PA-GH-A15

⑼ CAN 通信検査の結果が「OK」になることを確認する。

⑽ IG を OFF にする。

・「CAN 通信検査」は、車両通信ハーネス（CAN ハーネス）の接続状態をチェックしています。車種を間違って選択しても「OK」が表示されますので、車種は正しく選択してください。

・検査結果の表示が「NG」の場合は、車両通信ハーネス（CAN ハーネス）の接続を確認してください。

PA-GH-A16

(11)

miniB-CAS カードの挿入

⑴ SD ナビゲーションの 1（MENU）ボタンを押す。

⑵ 2「TILT・EJECT」をタッチする。

PA-GH-C01

PA-GH-C02

⑶ 3「Audio SD」をタッチし、ディスプレイを OPEN させる。

PA-GH-C03

⑷ SD ナビゲーションのカードスロットカバーを開

①SDナビゲーションける。

カードスロットカバー

PA-GH-C04

(12)

⑸ IC チップ面を下にして、miniB-CAS カードをスロットに挿入する。

⑹ カードスロットカバーを閉める。

カードスロットカバーを閉める際は、カードスロットカバーの図中斜線で示す部分を押さえてください。

故障の原因となりますので、miniB ｰ CAS カード以外のカードや異物を挿入しないでください。

miniB ｰ CAS カードはカードが保持されるまで押し込んでください。

注意

miniB ｰ CAS カードの挿脱作業を行った際には、3 秒以上経過後 miniB ｰ CAS カードの動作確認を行ってください。（miniB ｰ CAS カードの動作確認については取扱説明書を参照してください。）

注意

①SDナビゲーション押さえる

PA-GH-C06

①SDナビゲーション挿入スロット

⑦miniB-CASカード

ICチップ（下面）

PA-GH-C05

(13)

miniB-CAS カードの排出

⑷ SD ナビゲーションのカードスロットカバーを開ける。

PA-GH-C07

PA-GH-C08

PA-GH-C09
