Microsoft PowerPoint - WLS11g_HandsOn(10 3 4).pptx

(1)

1

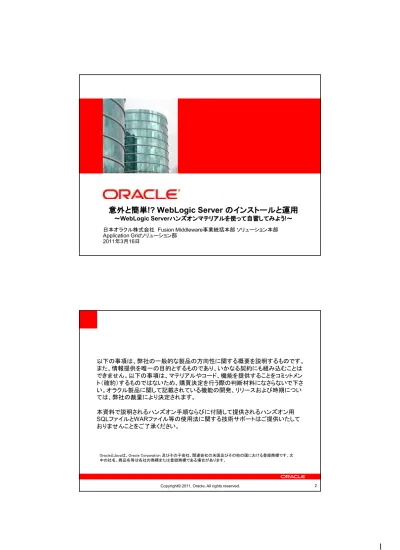

意外と簡単

意外と簡単!? WebLogic Server のインストールと運用

のインストールと運用

～～～～WebLogic Serverハンズオンマテリアルを使って自習してみようハンズオンマテリアルを使って自習してみようハンズオンマテリアルを使って自習してみよう!～ハンズオンマテリアルを使って自習してみよう～～～日本オラクル株式会社 Fusion Middleware事業統括本部ソリューション本部 Application Gridソリューション部 2011年3月16日

以下の事項は、弊社の一般的な製品の方向性に関する概要を説明するものです。また、情報提供を唯一の目的とするものであり、いかなる契約にも組み込むことはできません。以下の事項は、マテリアルやコード、機能を提供することをコミットメント（確約）するものではないため、購買決定を行う際の判断材料になさらないで下さい。オラクル製品に関して記載されている機能の開発、リリースおよび時期については、弊社の裁量により決定されます。本資料で説明されるハンズオン手順ならびに付随して提供されるハンズオン用 SQLファイルとWARファイル等の使用法に関する技術サポートはご提供いたしておりませんことをご了承ください。 OracleとJavaは、Oracle Corporation 及びその子会社、関連会社の米国及びその他の国における登録商標です。文中の社名、商品名等は各社の商標または登録商標である場合があります。

(2)

Agenda

• Oracle WebLogic Server 11g (10.3.4)の概要

• Oracle WebLogic Server 11g (10.3.4)のインストール

• Oracle WebLogic Server 11g (10.3.4)の構成

• ドメインの作成 • 管理サーバの起動 • 管理対象サーバの作成 • 管理対象サーバの起動 • JDBCデータソースの作成 • 接続プールの設定 • 接続プールの監視設定 • WLDFコンソール拡張 • アプリケーションのデプロイ • Oracle HTTP Serverの構成

• WebLogic Scripting Tool (WLST) による管理

3

Oracle WebLogic Server 11g (10.3.4)の概要

の概要

(3)

3

Oracle WebLogic Server 11g (10.3.4)の基本構成要素

の基本構成要素

5 Web サーバサーバサーバサーバ管理対象管理対象管理対象管理対象サーバサーバサーバサーバ管理サーバ管理サーバ管理サーバ管理サーバ Web ブラウザ HTTP リクエストリクエストリクエストリクエスト HTTP レスポンスレスポンスレスポンスレスポンス WebLogicドメインドメインドメインドメインデータベースデータベースデータベースデータベース管理・監視 Webサーバプラグイン J D B C 管理コンソール FMW Control 構成要素説明ドメインアプリケーションサーバの論理的な管理単位。管理サーバ GUIベースの管理コンソールアプリケーションを動作させるJVMプロセス。ドメインには必ず１つだけ存在する。管理対象サーバ JavaEE5準拠のアプリケーション・サーバとなるJVMプロセス。ドメイン内に、同一または異なるサーバ上で動作する管理対象サーバを複数含めることが可能。 Webサーバプラグイン ApacheやIISからWebLogicにリクエストをルーティングするためのモジュール。 ※管理対象サーバ自体がHTTPリクエストを受付可能

Node Manager 管理サーバや管理対象サーバを起動・監視するJavaプロセス。必須ではない。物理サーバ単位で構成。

Node Manager

プロセス監視

Oracle HTTP Server Apache

IISなどなどなどなど

Oracle WebLogic Serverの動作モード

の動作モード

• Oracle WebLogic Serverでは、下記2つの動作モードがあります。

• 開発モード • アプリケーション変更の自動検知を行えます。 • 管理サーバ起動時に認証が不要です。 • 管理コンソールでの操作は、即時反映されます。 • 管理コンソール等の内部アプリケーションは、初回アクセス時に初めてデプロイされます。 • 一般的に、開発・テスト環境ではこのモードを選択します。 • プロダクション・モード • デフォルトでアプリケーション変更の自動検知は行いません。 • 管理サーバ起動時に認証が必要です。 • 管理コンソールでの操作は、ロック取得を行ってから行い、ロールバックが可能です。 • 管理コンソール等の内部アプリケーションは、デプロイ済の状態です。 • 一般的に、本番環境ではこのモードを選択します。 6

(4)

Oracle WebLogic Serverの

の

のJVM

の

7

• Oracle WebLogic Serverは、JVMとしてOracle JRockitを包含して提供しています。

• Oracle JRockitはオラクルが提供・サポートする高性能JVMです。

• Oracle JRockit Real Timeは、JRockitでより安定した性能を出すためのオプション指定が可能なJVMで、WebLogic Suiteで利用可能です。(バイナリは異なりません。）

• Oracle JRockit Mission Controlは、JRockit用の監視/分析ツールで、

WebLogic Server Enterprise Editionから利用可能です。

Oracle JRockit / JRockit Real Time Oracle WebLogic Server

ユーザアプリケーションユーザアプリケーション Oracle JRockit Mission Control JVM JavaEE コンテナコンテナコンテナコンテナ JRockit監視・分析ツール監視・分析ツール監視・分析ツール監視・分析ツール

Oracle WebLogic Server 11g (10.3.4) クラスタ

クラスタ

• WebLogic Serverではドメインの中に複数のクラスタを構成できます。

• クラスタを構成すると、可用性の向上、負荷分散や管理タスクの一括操作が可能です。

• この機能はWebLogic Server Enterprise Editionから利用可能です。

管理対象管理対象管理対象管理対象サーバサーバサーバサーバ管理サーバ管理サーバ管理サーバ管理サーバ Web ブラウザ HTTP リクエストリクエストリクエストリクエスト HTTP レスポンスレスポンスレスポンスレスポンス WebLogicドメインドメインドメインドメインデータベースデータベースデータベースデータベース管理・監視 J D B C 管理対象管理対象管理対象管理対象サーバサーバサーバサーバ J D B C HTTP サーバサーバサーバサーバ (OHS など）など）など）など） Webサーバプラグイン (またはまたはまたはまたはL/B) WebLogicクラスタクラスタクラスタクラスタステート情報のレプリケーション可能 ※ ※ステート情報の格納先をインメモリに指定した場合プライマリとバックアップの2サーバで保持されます。バックアップとなるサーバはレプリケーショングループの設定により決定されます。

(5)

5

Oracle WebLogic Serverのインストールと構成

のインストールと構成

のインストールと構成 ①

のインストールと構成

①

9

• Oracle WebLogic Serverのインストールと構成は下図のように進めていきます。 1．WebLogic Server 11g のインストール 3．ドメインの作成 4．ドメインの構成管理対象サーバの構成クラスタの構成アプリケーションのデプロイ/アンデプロイアプリケーションの起動/停止アプリケーションの構成 JDBCデータソースの構成 JMSの構成セキュリティの構成など…. WebLogic Server本体のインストールを行います。このときインストール先のディレクトリやインストールするコンポーネントを指定します。 Configuration Wizardを使用してドメインを作成します。このとき、ドメイン名や使用JVMや動作モード等を指定します。ドメインを作成すると、管理サーバが自動的に構成されます。ドメイン作成時に管理対象サーバやJDBCデータソースなどの構成も行うことは可能です。管理コンソールなどの管理ツールを使用して、図示されているような様々な管理タスクを行い、ドメインを構成します。ドメイン構成はテンプレート化が可能です。ドメインのテンプレートをドメイン作成時に指定するとすでにサーバなど事前に構成されたドメインを作成することが可能です。 2．Application Developer 11g のインストール FMW Controlおよび共有ライブラリのインストールを行います。このときインストール先のディレクトリやインストールするコンポーネントを指定します。

Oracle WebLogic Serverのインストールと構成

のインストールと構成

のインストールと構成 ②

のインストールと構成

②

10 • 下図は、GUIモードでインストール、GUIモードでConfiguration Wizardを実行している例です。 Configuration Wizard インストーラインストーラインストーラインストーラ

(6)

Oracle WebLogic Serverの管理ツール

の管理ツール

11

• Oracle WebLogic Serverに対する各種管理操作を行うには、下表のツールを使用します。 • 下表以外に、管理APIとして様々なMBeanを利用可能です。管理タスクツール名概要ドメイン作成 Configuration Wizard ドメインの作成で使用する。 GUIモード、コンソールモード両方サポートドメイン作成後の各種構成管理コンソール Webベースの管理コンソールアプリケーション。管理サーバが起動している場合、利用できる。ドメインにおける各種管理操作やモニタリングを行える。

WebLogic Scripting Tool（WLST) Jythonベースで管理タスクを実行できるスクリプト・ツール。プラットフォームに依存しない。管理サーバが起動していなくても利用できる

weblogic.Deployer Javaコマンドでアプリケーション・デプロイを行

うユティリティ

wlserver Antタスクドメイン作成やサーバ起動を行えるAnt Task

wlconfig Antタスクドメイン構成タスクを行えるAnt Task

開発ツールについて

• Oracle WebLogic Server 11gは標準仕様であるJava EE 5に完全準拠しているため、Java EE 5のアプリケーションが開発可能な開発ツールを利用できます。

• 下表はオラクルが提供しているWebLogic Server向け開発ツールです。

ツール名概要

Oracle JDeveloper 11g JavaだけでなくDB(表設計、編集、PL/SQL等）開発ツール

11gより WebLogic10.3.4に対応し、Java EE 5ベースのアプリ開発が可能。ライセンスは無償。

Oracle Enterprise Pack for Eclipse 11g

(7)

7 Oracle WebLogic Server 11g (10.3.4)のインストール

のインストール

ハンズオン環境

14

• 1台のPC内に、開発環境としてOracle WebLogic Server、Application Development Runtime、Oracle HTTP Serverをインストールします。

• OracleデータベースのSCOTTスキーマに作成したハンズオン用の表を使用します。表作成のsql文は、本セミナー紹介タイトルの下にアップされたzipファイルに含まれています。解凍して、実行しておいてください。 • その他、ハンズオンに必要なファイル及びダウンロード先をAppendixをご参照ください Oracle Database11gR2 データベースデータベースデータベースデータベース

Oracle WebLogic Server 11g Application Developer 11g Oracle HTTP Server 11g 当ハンズオンで当ハンズオンで当ハンズオンで当ハンズオンでインストールしますインストールしますインストールしますインストールします。。。。

(8)

事前確認

15 • 対応プラットフォームや要件を確認します。

• 詳細は、「System Requirements and Supported Platforms for Oracle Fusion Middleware 11gR1 (xls)」のExcelシートでご確認下さい。

http://www.oracle.com/technology/software/products/ias/files/fusion_certification.html

• 下記ではインストールに必要なシステム要件をマニュアルより抜粋して記載しています。

• 詳細は、下記URLより「1.4 Installation Prerequisites」をご参照下さい。

• http://download.oracle.com/docs/cd/E12839_01/doc.1111/e14142/prepare.htm#i1 130317 確認項目要件プロセッサ 1 GHz以上以上以上以上物理メモリ最低1GB 2GB以上を推奨カラービット深度ディスプレイおよびサイズ）グラフィカルユーザインタフェース (graphical user interface : GUI) モードのインストールでは、8 ビット色深度 (256 色) が必要である。コンソールモードおよびサイレントモードのインストールでは、カラービット深度の要件はない。

Oracle WebLogic Serverの構築手順

の構築手順

① WebLogic Serverのインストール ② Application Developer（EM, JRF）のインストール ③ WebLogicドメインの作成 ④ Web Tierのインストールと構成 ⑤ Oracle HTTP Serverの構成 HTTP(s) Oracle HTTP Server 11g mod_wl_ohs OPMN Oracle Web Cache 11g メディア名： Oracle Web Tier 11g

④ ⑤ 管理対象サーバ管理対象サーバ管理サーバ

Oracle WebLogic Server 11g (10.3.4)

WebLogicクラスタ

Java Required Files（JRF）

MDS ADF TopLink … Enterprise Manager FMW Control WebLogicドメインメディア名： Oracle WebLogic Server 11g

メディア名： Oracle Application Developer 11g

① ② ③ JRF FMW Control 管理操作

(9)

9

WebLogic Serverのインストール

のインストール

17

• インストーラを起動します。

「ようこそ」画面で「次へ」ボタンを選択

ミドルウェアホームディレクトリの選択

18 • 「新しいミドルウェアホームを作成する」が選択状態になっていることを確認します。 • 「ミドルウェアホームディレクトリ」に任意のディレクトリを指定します。 • 当資料では、このディレクトリを MW_HOMEと表記します。この資料ではミドルウェアホームディレクトリに「C:¥Oracle¥Middleware」を指定。その後「次へ」ボタンを選択

(10)

セキュリティ更新のための登録

19 • 「セキュリティ更新のための登録」では、このハンズオンでは何も入力せず「次へ」ボタンを選択します。 • 「電子メール・アドレスが指定されていません」ダイアログでは「Yes」を選択します。その後の「確認」ダイアログでも「Yes」を選択します。当ハンズオンでは登録しませんが実際の運用では、最新のセキュリティ更新情報をタイムリーに入手するため、基本的に登録することを推奨します。

インストールタイプの選択

• WebLogic Serverのみをインストールする場合は、「標準」を指定すればいいのですが、このハンズオンでは「カスタム」選択時の画面を確認しておく目的で、「カスタム」を指定して「次へ」ボタンを選択します。

(11)

11

製品とコンポーネントの選択

21 • この画面でインストールするコンポーネントを指定できますが、このハンズオンではデフォルトのまま「次へ」ボタンを選択してください。 • 【参考】 WebLogic11g R1(10.3.4)では、デフォルトでサンプルのサーバ (MedRecなど)はインストールされません。

インストールする

インストールするJDKの選択

の選択

22 • ドメインで使用するJDKの選択はドメイン作成時に行いますので、今回はデフォルトのまま、すべてのJDKをチェックして「次へ」ボタンを選択します。

(12)

製品インストール

製品インストールディレクトリの選択

ディレクトリの選択

23 • 製品インストールディレクトリはデフォルトのまま指定して「次へ」ボタンを選択します。 • 当資料では、WebLogic ServerのディレクトリをWLS_HOMEと表記します。

Windowsサービスのインストール

サービスのインストール

• Windowsの場合、ノードマネージャのWindowsサービス登録を指定できますが今回は「いいえ」を指定して「次へ」ボタンを選択します。

(13)

13

ショートカットの場所の選択

25 • Windowsの場合、製品の各種ショートカットメニューの作成先を指定できます。 • 今回はデフォルトの「All Userのスタートメニューフォルダ（推奨）」を指定して「次へ」ボタンを選択します。

インストール内容の確認

26 • インストール内容を確認し、「次へ」ボタンを選択します。

(14)

インストールの進行

27 • 右下のゲージが100%になるまで待ちます。

インストールの完了

• 「インストール完了」画面を確認し、「Quickstartを実行」のチェックを外して、「完了」ボタンを選択します。

(15)

15

Application Developer（

（（

（EM,JRF）のインストール

）のインストール

29 • FMW Control （EM）の利用、およびOracle HTTP Serverの WebLogicドメインへの関連付け（ JRF）のために、Oracle Application Developer 11gをインストール • Zipファイルを解凍し、Disk1¥setup.exe を実行 • 既存のMW_HOMEを指定 • ORACLE_HOMEを確認（変更不可）「oracle_common」 • インストールを実施 ①でインストールしたミドルウェア・ホームを指定 Application Developerの ORACLE_HOME

Oracle WebLogic Server 11g (10.3.4)の構成

の構成

(16)

本章で構成する内容

31 • 当ハンズオンでは下図のような構成を行います。 • 管理対象サーバが直接HTTPリスニングを行います。 • Oracle HTTP Serverの導入は後ほど行います。管理対象管理対象管理対象管理対象サーバサーバサーバサーバ (Server1) 管理サーバ管理サーバ管理サーバ管理サーバ (AdminServer) Web ブラウザ HTTP リクエストリクエストリクエストリクエスト HTTP レスポンスレスポンスレスポンスレスポンス WebLogicドメインドメインドメインドメイン（（（（domain1) Oracle データベースデータベースデータベースデータベース管理・監視 J D B C 管理コンソール FMW Control JDBCデータソースデータソースデータソースデータソース名前名前名前名前: test JNDI名名名名 jdbc/test

ドメインの構成

• 当資料では、ドメインは下記の構成にします。 • （デフォルトで構成されるサンプルドメインは当資料では使用しません） • 起動モードとは • 本番モード本番環境で使用するモード • 開発モード開発環境で使用するモード。自動デプロイ機能が有効になっている等の違いがある。構成項目当資料での設定値ドメイン名 domain1 ドメイン起動モード本番モード JDK Sun JDK1.6 管理対象サーバ数 1 管理対象サーバ名 Server1 管理対象サーバリスンポート 7002 管理者ＩＤとパスワード ID:weblogic パスワード:welcome1

(17)

17

Configration Wizardの起動

の起動

33

• Windowsの「スタート」メニューから、「すべてのプログラム」-「Oracle WebLogic」- 「WebLogic Server 11gR1」- 「Tools」-「Configration Wizard」を選択します。

• UNIXの場合、WLS_HOME/common/bin/config.shを実行します。

「新しいWebLogicドメインの作成」を指定して「次へ」ボタンを選択

ドメインソースの選択

34 • 「以下の製品をサポートするために、自動的に構成されたドメインを作成する」を選択し、Oracle Enterprise ManagerおよびOracle JRFをチェックして「次へ」ボタンを選択します。

(18)

WebLogicドメインの作成

ドメインの作成

35 • 本来ドメイン名は任意ですが、今回は「ドメイン名」に「domain1」を入力して「作成」ボタンを選択します。 • 今回は、ドメインおよびアプリケーションの場所はデフォルトのままにしておきます。なお、ドメインのディレクトリを当資料ではDOMAINと表記します。

管理ユーザ名とパスワードの設定

• 「User name」に「weblogic」、「User password」、「Confirm user password」に「welcome1」を入力して「次へ」ボタンを選択します。 WebLogic Server 11g(10.3.4)よりドメインの管理者パスワードのポリシーは、下記のように変更されています。 •ケースセンシティブである, •最低8文字以上の英数字文字が必要 •１つ以上の数字か下記特殊文字を含める必要がある。 !"#$%&'()*+,-./:;<=>?@[¥]^_`{|}~

(19)

19

サーバの起動モードおよび

サーバの起動モードおよびJDKの設定

の設定

37 • 「WebLogicドメインの起動モード」に「本番モード」を、「JDKの選択」で「使用可能なJDK」から「Sun SDK 1.6.0_21 」を指定して「次へ」ボタンを選択します。

オプションの構成を選択

38 • このハンズオンではオプションの構成は行わないので、そのまま「次へ」ボタンを選択します。

(20)

構成のサマリ

39 • サマリー画面で「作成」ボタンを選択します。

ドメインの作成中

• 「進行状況」が100%になったら、「完了」ボタンを選択します。 • 管理サーバはこの後手動で起動しますので、ここでは「管理サーバの起動」チェックボックスは選択しません。

(21)

21

管理サーバの起動

41 • DOMAIN¥startWebLogic.cmd(UNIXの場合は、startWebLogic.sh)を実行します。 • 管理者ユーザＩＤとパスワード入力が求められるので、設定した内容に基づいて入力します。 • 下記のようなメッセージが表示されることを確認します。 <Notice> <WebLogicServer> <BEA-000360> <サーバーが RUNNINGモードで起動しました> 提示提示提示提示：：：：「「「「 java.lang.NoClassDefFoundError: HTTPClient/ProtocolNotSuppExcepti on」」を」」をを発生を発生発生発生するする場合するする場合場合場合、、、、http_client.jar をををを ORACLE_HOME¥oui¥jlib からからからから DOMAIN¥lib へへへへコピーしコピーしコピーしコピーし、、、、管理管理管理管理サーバをサーバをサーバを起動サーバを起動起動起動しなおしてくしなおしてくしなおしてくしなおしてくださいださいださいださい。。。。

管理コンソールの起動とログイン

42 • Webブラウザで、 http://localhost:7001/console/にアクセスします。「ユーザ名」に「weblogic」、「パスワードに「welcome1」を指定して「ログイン」ボタンを選択

(22)

管理対象サーバの新規作成①

43 • 「サーバの概要」- 「構成」より作成処理を開始します。 ②「ドメイン構造」で「domain1」-「環境」-「サーバ」を選択 ①「チェンジ・センター」で「ロックして編集」ボタンを選択 ③「サーバのサマリー」-「構成」で「新規」ボタンを選択

管理対象サーバの新規作成②

• サーバ名とリスンポートを指定します。 ③「終了」ボタンを選択 ①「サーバ名」に「Server1」を入力 ②「サーバ・リスニング・ポート」に「7002」を入力

(23)

23

管理対象サーバの新規作成③

45 • 管理対象サーバ作成を確定させます。 ①「変更のアクティブ化」ボタンを選択 ②「すべての変更がアクティブ化されました。再起動は不要です」のメッセージを確認

管理対象サーバの起動

46 • コマンドプロンプトを起動し、DOMAIN¥binディレクトリに移動して下記を実行し、管理対象サーバを起動します。

• > startManagedWebLogic.cmd Server1 http://localhost:7001

• 管理者ユーザＩＤとパスワード入力が求められるので、設定した内容に基づいて入力します。

• 下記のようなメッセージが表示されることを確認します。 <Notice> <WebLogicServer> <BEA-000360> <サーバーが RUNNING モードで起動しました。>

(24)

【参考】

47 • 下記のような内容で、boot.propertiesという名前のファイルを DOMAIN¥servers¥（サーバ名）¥securityに格納しておくと、起動時の管理者ＩＤ、パスワードの入力を省略できます。 • 例えば、管理サーバでは下記のディレクトリにboot.propertiesファイルを格納しておきます。(起動時に読み込まれた後暗号化されます。） • DOMAIN¥servers¥AdminServer¥security • Windowsの場合の管理サーバの起動

• Windowsの場合は、Windowsの「スタート」メニュー - 「Oracle WebLogic」 - 「User Projects」-「（ドメイン名）」 - 「Start Admin Server for WebLogic Domain」からでも管理サーバを起動させることができます。

• Windowsの場合の管理コンソールの起動

• Windowsの場合は、Windowsの「スタート」メニュー - 「Oracle WebLogic」- 「User Projects」-「（ドメイン名）」 - 「Admin Server Console」からでも管理コンソールを起動させることができます。 username=weblogic password=welcome1

【

【【

【参考

参考

参考】

】】

】管理対象サーバの停止方法

管理対象サーバの停止方法

• スクリプトによる停止 • DOMAIN¥bin¥stopManagedWebLogic.cmdを使用します。 > stopManagedWebLogic Server1 • 停止処理中、boot.propertiesが設定されていないと、管理者ユーザ名とパスワードの入力が求めらるので、入力します。 • 管理コンソールによる停止 • 管理コンソールから強制的に停止させることもできます。 • 「ドメイン構造」から、「環境」- 「サーバ」- 「制御」タブを選択して、停止するサーバ名にチェックした後、「停止」ボタン- 「ただちに強制停止」を選択します。

(25)

25

【

【【

【参考

参考

参考】

】】

】管理サーバの停止方法

管理サーバの停止方法

• スクリプトによる停止 • DOMAIN¥bin¥stopWebLogic.cmdを使用します。 > stopWebLogic • 停止処理中、boot.propertiesが設定されていないと、管理者ユーザ名とパスワードの入力が求めらるので、入力します。 • 管理コンソールによる停止 • 管理対象サーバと同様の手順です。 • ただし、停止実行直後から管理コンソールは使用できなくなります。 49

JDBCデータソースの作成①

データソースの作成①

50 • 管理コンソールにログインして下図の操作を行います。 ②「ドメイン構造」で「サービス」-「データ・ソース」を選択 ①「チェンジ・センター」で「ロックして編集」ボタンを選択 ③「JDBCデータ・ソースのサマリー」で「新規」ボタン - 「汎用データ・ソース」を選択

(26)

JDBCデータソースの作成②

データソースの作成②

51 • データソース名やJNDI名などを指定します。 ①「名前」で「test」を入力 ②「JNDI名」で「jdbc/test」を入力 ③「データベースのタイプ」で「Oracle」を選択して「次へ」ボタンを選択

JDBCデータソースの作成③

データソースの作成③

• データベース・ドライバを指定します。 ④「データベース・ドライバ」で「Oracle Driver (Thin) for Service

Connections」を選択して「次へ」ボタンを選択

(27)

27

JDBCデータソースの作成④

データソースの作成④

53

• デフォルトのまま、「次へ」ボタンを選択します。

JDBCデータソースの作成⑤

データソースの作成⑤

54 • データベースの接続プロパティを設定講師が指定する内容を入力して「次へ」ボタンを選択

(28)

JDBCデータソースの作成⑥

データソースの作成⑥

55 • 「構成のテスト」ボタンを選択し、接続テストが正常処理されることを確認したら「次へ」ボタンを選択します。

JDBCデータソースの作成⑦

データソースの作成⑦

• 「サーバー」で「Server1」を選択して「終了」ボタンを選択します。

(29)

29

JDBCデータソースの作成⑧

データソースの作成⑧

57 • 「変更のアクティブ化」ボタンを選択して構成内容を確定させます。ボタン選択後、「すべての変更がアクティブ化されました。再起動は不要です。」のメッセージが表示されることを確認

接続プールの設定①

58 • 作成したデータソース「test」リンクを選択します。

(30)

接続プールの設定②

59 • 「接続プール」タブ画面を表示します。 ②「接続プール」タブを選択 ①「チェンジ・センター」で「ロックして編集」ボタンを選択

接続プールの設定③

• 「初期容量」と「最大容量」に10を設定して「保存」ボタンを選択します。デフォルト値：初期容量：1 最大容量：15

(31)

31

接続プールの設定④

61 • 「変更のアクティブ化」ボタンを選択して構成内容を確定させます。ボタン選択後、「すべての変更がアクティブ化されました。再起動は不要です。」のメッセージが表示されることを確認

接続プールの監視設定①

62 • 作成したデータソース「test」の「監視」画面を表示します。 ①「監視」タブを選択 ③「この表のカスタマイズ」リンクを選択 ②「統計」タブを選択

(32)

接続プールの監視設定②

63 • 監視したい項目を選択します。 ①「現在アクティブな接続の数」、「アクティブな接続の最大数」、「接続遅延時間」、「最大使用可能数」を追加 ②「適用」ボタンを選択

接続プールの監視設定③

• 「最大使用可能数」が10になっていることを確認します。

(33)

33

【

【【

【参考

参考

参考】

】】

】データソース作成後の接続テスト

データソース作成後の接続テスト

65 • データソースを作成後に、そのデータソースの接続テストを行うには下記の設定が必要です。 1．「チェンジ・センター」で「ロックして編集」ボタンを選択 2．「ドメイン構造」で「サービス」-「データ・ソース」を選択 3．「JDBCデータソースのサマリー」で、テストするデータソースの名前リンクを選択 4．「接続プール」タブを選択し、画面下部の「詳細」リンクを選択 5．「予約時に接続テスト」にチェックをいれる 6．「テスト対象のテーブル名」に適切なテーブル名またはSQL文が指定されていることを確認 7．「保存」ボタンを選択後、「変更のアクティブ化」ボタンを選択 8．「監視」タブ、「テスト」タブで「サーバ」を指定して「データ・ソースのテスト」ボタンを選択、接続テストが実施され、メッセージが表示されることを確認

WebLogic診断フレームワーク（

診断フレームワーク（

診断フレームワーク（WLDF））））

診断フレームワーク（

(34)

WebLogic診断フレームワーク（

診断フレームワーク（

診断フレームワーク（WLDF））））

67 • WebLogic Server全体を監視、診断するための機能を統合的に提供する仕組み • 例1： 2秒おきに空きHeap容量をログ出力する。例2：空きHeapが10% 未満になったら警告メール送信 • 下図、緑色のコンポーネントをまとめた定義を「診断モジュール」という監視データを生成する仕組み構成情報や解析に必要な情報を統合的に取得する仕組み監視対象の設定と通知の仕組み監視データを取得する仕組み監視データを画面表示する仕組みインストゥルメンテーションインストゥルメンテーションインストゥルメンテーションインストゥルメンテーションデータパブリッシャデータパブリッシャデータパブリッシャデータパブリッシャデータプロバイダデータプロバイダデータプロバイダデータプロバイダイメージキャプチャイメージキャプチャイメージキャプチャイメージキャプチャデータをファイルとして出力する仕組みアーカイブアーカイブアーカイブアーカイブロガーロガーロガーロガーハーベスタハーベスタハーベスタハーベスタ監視と通知監視と通知監視と通知監視と通知アクセサアクセサアクセサアクセサ監視監視監視監視ダッシュボードダッシュボードダッシュボードダッシュボード

監視ダッシュボードおよびリクエスト

監視ダッシュボードおよびリクエストパフォーマンス

パフォーマンス

• ドメインの診断情報を表示するビジュアル・ツールを提供してきた WLDFコンソール拡張は、WebLogic 10.3.3、10.3.4のリリースで監視ダッシュボードとリクエスト・パフォーマンスという新しい統合ツールに置き換えられました。 • 新しい監視ダッシュボードは、コンソールのホームページの「チャートとグラフ」セクションのリンクをクリックするか、ブラウザで http://localhost:7001/console/dashboardを開くことでいつでもアクセスできます。新しいリクエスト・パフォーマンスの画面には、ホームページの「診断」セクションからアクセスできます。 • 当ハンズオンでは、監視ダッシュボードについて説明します。

(35)

35

監視ダッシュボードを開く

69 ①ホーム・ページから「監視ダッシュボード」を選択 • コンソールのホームページの「チャートとグラフ」セクションのリンクをクリックして、監視ダッシュボードを開きます。

ユーザー・ビューの作成①

70 • ユーザー・ビュー「myView1」を新規作成します。 ①「新規ビュー」アイコンを選択 ②テキスト入力エリアに「myView1」と入力提示：監査ダッシュボードとリクエストパフォーマンスページは、Internet Explorer 6.xでサポートされておりません。 Internet Explorer 7+へアップグレードする必要があります。

(36)

ユーザー・ビューの作成②

71 • 監視したいMBeanを選択してドラッグ＆ドロップします。 ①「メトリック・ブラウザ」タブを選択 ④「JVM」を選択 ②「サーバ」で「Server1」を選択 ⑥「HeapSizeCurrent」を選択し、マウスでドラッグアンドドロップ ③「実行」ボタンを選択 ⑤「Server1」を選択

ユーザー・ビ

ユーザー・ビューの作成③

ューの作成③

• グラフ表示を確認します。 ①グラフが表示されることを確認 ②「開始」ボタンをクリック

(37)

37

【

【【

【オプション

オプション

オプション】

】】

】ユーザー・ビューの編集①

ユーザー・ビューの編集①

73 • チャートのタイトルを設定します。 ① を選択 ②チャートのタイトルを設定 ③再度ボタンを選択して、設定を確定

【

【【

【オプション

オプション

オプション】

】】

】ユーザー・ビューの編集②

ユーザー・ビューの編集②

74 • チャートのタイプを変更します。 ②変更内容が反映されることを確認 ①チャートのタイプを変更

(38)

【

【【

【オプション

オプション

オプション】

】】

】ユーザー・ビューの編集②

ユーザー・ビューの編集②

75 • チャートの背景色を設定します。 ①「プロパティ」を選択し、「チャート・プロパティ」ダイアログが表示される ③変更内容が反映されることを確認 ②「背景色」の設定を変更し、「OK」ボタンを選択

アプリケーションのデプロイ

(39)

39

Java開発ツールとデプロイ・ツール

開発ツールとデプロイ・ツール

• 開発ツール • JavaEE5に準拠したJavaアプリケーションを開発できるツールであれば何でもよい。 • 例 • Eclipse（Java EE開発可能なプラグインを設定したもの） • Oracle JDeveloper 11g

• WebLogic Workshop (Eclipseベースの開発ツール） • Oracle Enterprise Pack for Eclipse 11g

• デプロイ・ツール

• 開発ツールによっては、WebLogic Serverに直接デプロイできるものがある。 • WebLogic Serverの管理コンソール / FMW Control

• Javaコマンドベースのweblogic.Deployerユティリティ • Antベースのwldeployユティリティ

• WebLogic Scripting Tool (WLST)

• 自動デプロイ（開発モードの管理サーバのみ）

77

WebLogic Server 11gにデプロイ可能なアプリケーション

にデプロイ可能なアプリケーション

• アプリケーション種類 • Webアプリケーション • Servlet2.5,JSP2.1,Webサービス(JAX-WS2.1) • EJBアプリケーション • EJB2.x , EJB3.0 • エンタープライズ・アプリケーション • 一般的にWebアプリケーションとEJBアプリケーションの両方まとめたもの • リソースアダプタ・アプリケーション • JCAアプリケーション • 共有ライブラリ • アプリケーション間で共通で使用するJavaクラスをjarにまとめ、「共有ライブラリ」としてデプロイ可能 78

(40)

WebLogic Serverのアプリケーション・アセンブル形式

のアプリケーション・アセンブル形式

• アプリケーション・アセンブル形式 • 一般的には特定のディレクトリ構造をZIP形式にアセンブルする。 • Webアプリケーションは、xxxx.war • EJBアプリケーションは,xxxx.jar • エンタープライズ・アプリケーションは、xxxx.ear • WebLogicでは、ディレクトリを展開した形式でデプロイすることも可能 79 WARファイルエンタープライズ・アプリケーション JARファイル Webアプリケーション EJBアプリケーション Warファイル JARファイル

EARファイル Webアプリケーション EJBアプリケーション

【

【【

【参考

参考

参考】

】】

】アプリケーションのディレクトリ構造

アプリケーションのディレクトリ構造

• JavaEEのアプリケーションは、下記のようなディレクトリ構造でまとめます。

WARファイル

classes lib WEB-INF JSPファイル HTMLファイルやgiｆ、jpgファイル等サーブレットのクラスファイル使用するライブラリ(JARやZIP) 配布記述子（web.xml) ＜ルート＞

EARファイル

META-INF EJBがまとめられたJARファイル配布記述子（application.xml) ＜ルート＞ WARファイルリソースファイル J2EEクライアントモジュール etc..

(41)

41

Webアプリケーションの開発とデプロイ

アプリケーションの開発とデプロイ

• 下図のようなDBにアクセスするWebアプリケーションをWebLogic Server 11gにデプロイします。 • JSPで顧客名を入力するHTML Formを作成し、実行ボタンを選択するとServletが実行され、入力された顧客名に一致するものを CUSTOMER表から検索して結果を表示させます。 81 find.jsp FindServletの実行結果

管理コンソールからのデプロイ

• 管理コンソールを利用してアプリケーションをデプロイします。 • デプロイするアプリケーションは、本セミナー紹介タイトルの下にアップされたzipファイルに含まれているmyWeb.warです。それを取り出して、管理対象サーバ Server1にデプロイします。 • ※下図はイメージです。実際はAdminServerを経由してServer1にアプリケーションが配布されます。 82 WebLogicドメイン Server1 myWeb.war 管理コンソール管理コンソール管理コンソール管理コンソール

(42)

管理コンソールからのデプロイ①

83 • AdminServerとServer1が起動状態であることを確認します。 • WebLogic Server管理コンソールにログインし、「チェンジ・センター」で「ロックして編集」ボタンを選択します。

管理コンソールからのデプロイ②

• 「ドメイン構造」- 「デプロイメント」を選択します。 • 画面右側の「デプロイメントのサマリー」で、「インストール」ボタンを選択します。

(43)

43

管理コンソールからのデプロイ③

85 • アプリケーションのファイルを指定します。 • myWeb.warのロケーションを指定して、「次へ」ボタンを選択してください。本セミナーの環境では、「C:¥HandsOnFiles¥myWeb.war」を指定します。

管理コンソールからのデプロイ④

86 • そのまま「次へ」ボタンを選択してください。

(44)

管理コンソールからのデプロイ⑤

87 • アプリケーションの配布先のサーバを指定します。 • 「Server1」だけをチェックして「次へ」ボタンを選択します。

管理コンソールからのデプロイ⑥

• アプリケーションの名前が、「myWeb」であることを確認して「終了」ボタンを選択します。

(45)

45

管理コンソールからのデプロイ⑦

89 • 「チェンジ・センター」で「変更のアクティブ化」ボタンを選択してデプロイ操作を確定させます。

管理コンソールからのアプリケーション起動①

90 • 「すべての変更がアクティブ化されました。再起動は不要です。」のメッセージを確認した後、「myWeb」の左横のチェックボックスにチェックをして、「起動」-「すべてのリクエストを処理」を選択します。

(46)

管理コンソールからのアプリケーション起動②

91 • 「はい」ボタンを選択します。

管理コンソールからのアプリケーション起動③

• デプロイメント表で「myWeb」の「状態」が「アクティブ」になったことを確認します。

(47)

47

アプリケーションの実行

93 • Webブラウザを起動し、http://localhost:7002/myWeb/find.jsp を指定します。 • 入力エリアに「Tanaka」と入力してSubmitボタン「search」を選択し、アプリが正常実行されることを確認します。

管理コンソールからのアプリケーション再デプロイ①

94 • アプリケーションを停止せずに、デプロイしたアプリケーション・ファイル myWeb.warを更新します。 • 「チェンジ・センター」で「ロックして編集」ボタンを選択します。 • 「ドメイン構造」から「デプロイメント」を選択して、「デプロイメント」表で再デプロイするアプリケーション「myWeb」の行のチェックボックスをチェックし、「更新」ボタンを選択します。

(48)

管理コンソールからのアプリケーション再デプロイ②

95 • 確認要求画面で、「終了」を選択します。

管理コンソールからのアプリケーション再デプロイ③

• 「チェンジ・センター」で「変更のアクティブ化」ボタンを選択して再デプロイを確定させます。

(49)

49

アプリケーションの実行し、再デプロイを確認

97 • Webブラウザを起動し、http://localhost:7002/myWeb/find.jsp を指定します。 • 入力エリアに「Tanaka」と入力してSubmitボタン「search」を選択し、アプリが正常実行されることを確認します。

管理コンソールからのアプリケーション停止

98 • 「デプロイメント」表で停止するアプリケーションをチェックして「停止」ボタン- 「ただちに強制停止」を選択します。確認要求画面で、「はい」を選択します。

(50)

管理コンソールからのアンデプロイ

99 • 「チェンジ・センター」で「ロックして編集」ボタンを選択します。 • 「ドメイン構造」から「デプロイメント」を選択して、「デプロイメント」表でアンデプロイするアプリケーションの状態が「準備完了」であることを確認します。その後、myWebの行のチェックボックスをチェックし、「削除」ボタンを選択します。確認要求画面で、「はい」を選択します。 • 「チェンジ・センター」で「変更のアクティブ化」ボタンを選択してアンデプロイを確定させます。

Oracle HTTP Serverの構成

の構成

(51)

51

Oracle HTTP Serverの構成手順

の構成手順

101 ① WebLogic Serverのインストール ② Application Developer（EM, JRF）のインストール ③ WebLogicドメインの作成 ④ Web Tierのインストールと構成 ⑤ Oracle HTTP Serverの構成 HTTP(s) Oracle HTTP Server 11g mod_wl_ohs OPMN Oracle Web Cache 11g メディア名： Oracle Web Tier 11g

④ ⑤ 管理対象サーバ管理対象サーバ管理サーバ

Oracle WebLogic Server 11g (10.3.4)

WebLogicクラスタ

Java Required Files（JRF）

MDS ADF TopLink … Enterprise Manager FMW Control WebLogicドメインメディア名： Oracle WebLogic Server 11g

メディア名： Oracle Application Developer 11g

① ② ③ JRF FMW Control 管理操作

※Oracle Web Tierを別ノードに配置することも可能

Web Tierのインストールと構成

のインストールと構成

のインストールと構成 ①

①

102

• Oracle Web Tier 11gをインストール • ofm_webtier_win_11.1.1.2.0_32_disk 1_1of1.zipを解凍し、Disk1¥setup.exe を実行上記のzipファイルは、以下のURLより入手 http://www.oracle.com/technetwork/ja va/webtier/downloads/index2-303202.html • 「ソフトウェアのインストール-構成なし」を選択 • インストールの場所の指定では、デフォールトのまま「次へ」を選択 Web Tier のホーム・ディレクトリは当ハンズオンで WT_HOMEと表記します。「インストール、構成なし」

(52)

Web Tierのインストールと構成

のインストールと構成

のインストールと構成 ②

②

103 • （Cont） • 「セキュリティ・アップデートの指定」では、何も入力せず「次へ」ボタンを選択し、確認ダイアログ・ボックスで「はい」をクリックします • インストール完了画面で「終了」ボタンを選択

Web Tierのインストールと構成

のインストールと構成

のインストールと構成 ➂

➂

• （Cont） • 以下のパッチセットをインストール p11060972_111140_WINNT.zip を解凍し、 Disk1¥setup.exeを実行上記のzipファイルは、以下のURL より入手 https://updates.oracle.com/downl oad/11060972.html • インストールの場所の指定では、 Web Tier 11.1.1.2のインストール時と同じ、デフォールトのまま「次へ」を選択 • 「セキュリティ・アップデートの指定」では、何も入力せず「次へ」ボタンを選択し、確認ダイアログ・ボックスで「はい」をクリックします • インストール完了画面で「終了」ボタンを選択

(53)

53

Web Tierのインストールと構成

のインストールと構成

のインストールと構成 ④

④

105

• Oracle Web Tier 11gを構成

• WT_HOME¥bin¥config.batを実行 • コンポーネントの構成では、インストールするコンポーネント（OHS, WebCache）を選択し、「WebLogicドメインとの関連付け」を選択 • 必須ではないが、この作業によって FMW ControlからのWeb Tierの管理が可能になる WebLogicドメインとの関連付けを選択。これによりFMW Control から管理可能に。

Web Tierのインストールと構成

のインストールと構成

のインストールと構成 ⑤

⑤

106 • （Cont） • 関連付けるドメインの管理サーバのホスト、ポート番号、ユーザ名/パスワードを指定 ※AdminServerが起動していることを確認 • Web Cache管理者パスワードに「 welcome1」と入力 • OHSのポート番号の指定 • 「自動でポートを構成」を選択 HTTPのデフォルトポートは7777 番 • 7777が予約済みであれば1ずつ増加（7777～7877までが順番に割り当てられる）関連付けるドメインの管理サーバの情報を指定 Oracleインスタンス・ホーム、コンポーネント名の指定 OHS：ポートの構成自動構成であれば、HTTPのデフォルトポートは7777番

(54)

Web Tierのインストールと構成

のインストールと構成

のインストールと構成 ⑥

⑥

107 • （Cont） • 「セキュリティ・アップデートの指定」では、何も入力せず「次へ」ボタンを選択し、確認ダイアログ・ボックスで「はい」をクリックします • インストール・サマリーで「構成」ボタンを選択 • インストール完了画面で「終了」ボタンを選択

Web Tierのインストールと構成

のインストールと構成

のインストールと構成 ⑦

⑦

• （Cont）

• WebLogic Serverに関連付けられているWeb Tierインスタンスごとに、Web Tierの Oracleホームへのパッチ適用後に次の手順を実行する必要があります。 • >cd C:¥Oracle¥Middleware¥Oracle_WT1¥instances¥instance1¥bin • WebLogic ServerにインストールされているNonJ2EEManagementアプリケーションを更新 >opmnctl redeploy • コンポーネントのプロパティ情報(コンポーネントのバージョンなど)が更新されるようにインスタンスを再登録

> opmnctl unregisterinstance instanceName instance1 adminHost localhost -adminPort 7001

> opmnctl registerinstance -adminHost localhost -adminPort 7001 • 管理サーバーを再起動

• 【参考】

http://download.oracle.com/docs/cd/E14571_01/doc.1111/e16793/patch_set_installer.htm#B ABIGIDI

(55)

55

Oracle HTTP Serverの構成

の構成

の構成 ①

①

109 • Oracle HTTP Serverから WebLogic Serverへルーティングするためのモジュールである mod_wl_ohsの構成を行う • FMW Controlにアクセス http://localhost:7001/em • 画面左側のナビゲータより、 ⇒ Web層： ohs1（コンポーネント名） ⇒ 管理 ⇒ mod_wl_ohs構成へナビゲート（※右クリックによって実施） FMW Controlより、 ⇒Web層： ohs1（コンポーネント名） ⇒管理 ⇒mod_wl_ohs構成を選択

Oracle HTTP Serverの構成

の構成

の構成 ②

②

110 • （Cont） • mod_wl_ohsの構成を実施 • 変更の適用は、OHSの再起動が必須 • 画面左側のナビゲータより、 ⇒ Web層： ohs1 ⇒ 制御 ⇒ 再起動へナビゲート（※右クリックによって実施） OHSからのリクエストをルーティングする管理対象サーバ、もしくはWebLogicクラスタの情報を追加。その他ログファイルなどの構成も行う「WebLogicホスト」にlocalhost、「WebLogicポート」に7002、「一致式」に/* を追加
