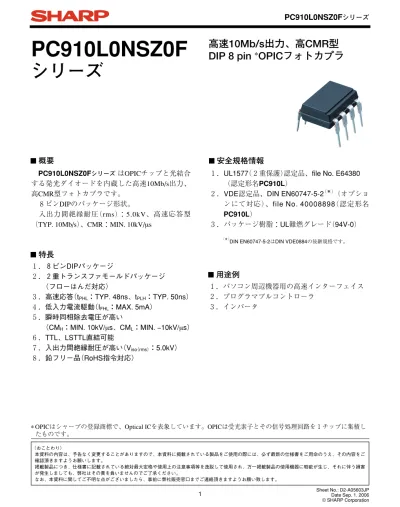

PC910L0NSZ0F
シリーズ
１．UL1577（２重保護）認定品、file No. E64380 （認定形名PC910L） ２．VDE認定品、DIN EN60747-5-2（＊）（オプショ ンにて対応）、file No. 40008898（認定形名 PC910L） ３．パッケージ樹脂：UL難燃グレード（94V-0） （＊）
DIN EN60747-5-2はDIN VDE0884の後継規格です。
■ 安全規格情報
１．パソコン周辺機器用の高速インターフェイス ２．プログラマブルコントローラ ３．インバータ■ 用途例
高速10Mb/s出力、高CMR型
DIP 8 pin
∗
OPICフォトカプラ
１．８ピンDIPパッケージ
２．２重トランスファモールドパッケージ （フローはんだ対応）
３．高速応答（tPHL：TYP. 48ns、tPLH：TYP. 50ns）
４．低入力電流駆動（IFHL：MAX. 5mA）
５．瞬時同相除去電圧が高い （CMH：MIN. 10kV/µs、CML：MIN. −10kV/µs） ６．TTL、LSTTL直結可能 ７．入出力間絶縁耐圧が高い（Viso（rms）：5.0kV） ８．鉛フリー品（RoHS指令対応） PC910L0NSZ0FシリーズはOPICチップと光結合 する発光ダイオードを内蔵した高速10Mb/s出力、 高CMR型フォトカプラです。 ８ピンDIPのパッケージ形状。 入出力間絶縁耐圧（rms）：5.0kV、高速応答型 （TYP. 10Mb/s）、CMR：MIN. 10kV/µs
■ 概要
■ 特長
Sheet No.: D2-A05603JP （おことわり） 本資料の内容は、予告なく変更することがありますので、本資料に掲載されている製品をご使用の際には、必ず最新の仕様書をご用命のうえ、その内容をご 確認頂きますようお願いします。 掲載製品につき、仕様書に記載されている絶対最大定格や使用上の注意事項等を逸脱して使用され、万一掲載製品の使用機器に瑕疵が生じ、それに伴う損害 が発生しましても、弊社はその責を負いませんのでご了承ください。 なお、本資料に関してご不明な点がございましたら、事前に弊社販売窓口までご連絡頂きますようお願い致します。 ∗OPICはシャープの登録商標で、Optical ICを表象しています。OPICは受光素子とその信号処理回路を１チップに集積し たものです。
■ 内部結線図
■ 真理値表
Sheet No.: D2-A05603JP
■ 外形寸法図
（単位：mm）１．標準リードフォーミング［ex. PC910L0NSZ0F］ ２．標準リードフォーミング（VDE option） ［ex. PC910L0YSZ0F］ 入力 イネイブル 出力 H H L L H H H L H L L H L :ロジック (0) H :ロジック (1) P C 9 1 0 L Primary side mark SHARP mark "S" 2.54±0.25 8 7 6 5 6.5 ± 0.5 0.85±0.20 1.2±0.3 9.66±0.50 3.5 ± 0.5 0.5±0.1 0.5 TYP. 1 2 3 4 3.4 ± 0.5 θ θ θ:0 to 13˚ 7.62±0.30 0.26±0.10 Epoxy resin Date code P C 9 1 0 L 4
VDE Identification mark
2.54±0.25 8 7 6 5 6.5 ± 0.5 0.85±0.20 1.2±0.3 9.66±0.50 3.5 ± 0.5 0.5±0.1 0.5 TYP. 1 2 3 4 3.4 ± 0.5 θ θ θ:0 to 13˚ 7.62±0.30 0.26±0.10 Epoxy resin Date code Primary side mark SHARP mark "S" 1 2 3 4 8 7 6 5 1 2 3 4 5 6 7 8 NC Anode Cathode NC VE (Enable) GND VO (Open collector) VCC 製品質量：約 0.55g 端子表面処理：SnCu（Cu：TYP. 2%） 製品質量：約 0.55g
デートコード（２桁）表
西暦 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 記号 A B C D E F H J K L M N 記号 P R S T U V W X A B C 記号 1 2 3 4 5 6 7 8 9 O N D 生産月 １ ２ ３ ４ ５ ６ ７ ８ ９ 10 11 12 西暦 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 ·· · ··· ２桁目 月表示 １桁目 年表示Sheet No.: D2-A05603JP
年表示は20年周期でくり返します
原産国
日本
ランクマーク
■ 電気的光学的特性
＊4■ 絶対最大定格
Sheet No.: D2-A05603JP
（Ta=25˚C） 項目 記号 単位 順電流 mA *1 許容損失 mW 電源電圧 V イネイブル電圧 V ハイレベル出力電圧 V コレクタ損失 mW *2 絶縁耐圧 動作温度 ˚C 保存温度 ˚C *3 はんだ付け温度 IF P VCC VE VOH PC Viso (rms) Topr Tstg Tsol ˚C *1 電源電圧 VCCより500mV以上越えないこと。 *2 AC for 1minute、40∼60%RH、f=60Hz *3 For 10s 定格値 20 逆電圧 VR 5 V 40 7 5.5 7 ローレベル出力電流 IOL 50 mA 85 −40∼+85 −55∼+125 270 5.0 kV 入 力 出 力 項目 条件 順電圧 逆電流 伝達 特性 "High→Low" スレッショルド 入力電流 絶縁抵抗 浮遊容量 最小値 − − − − 5×1010 − 25 25 標準値 1.6 − 2.5 1011 0.6 48 50 最大値 1.9 10 5 − 5 75 75 単位 V µA mA Ω pF ns ns − − 35 ns 10 20 − kV/µs 記号 VF IR IFHL RISO tPHL tPLH Cf 入力 出力 Ta=25˚C, IF=10mA Ta=25˚C, VR=5V 端子間容量 Ct Ta=25˚C, V=0, f=1MHz − 60 150 pF ローレベル出力電圧 VOL 0.4 0.6 V VCC=5.5V, VE=2.0V, IF=5mA, IOL=13mA ハイレベルイネイブル電流 IEH VCC=5.5V, VE=2.0V − −0.5 −1.6 mA ローレベルイネイブル電流 IEL VCC=5.5V, VE=0.5V − −0.7 −1.6 mA ハイレベル出力電流 IOH VCC=VO=5.5V, VE=2.0V, IF=250µA − 0.02 100 µA ハイレベル供給電流 ICCH − 5 10 mA VCC=5.5V, VE=2.0V, IF=0 ローレベル供給電流 ICCL − 7 13 mA VCC=5.5V, VE=2.0V, IF=10mA − 5 − mA VCC=5.5V, VE=0.5V, IF=0 − 5.5 − mA VCC=5.5V, VE=0.5V, IF=10mA Ta=25˚C, V=0, f=1MHz Ta=25˚C, IF=7.5mA, VCC=5V, RL=350Ω, CL=15pF, Ta=25˚C, IF=7.5mA, VCC=5V, RL=350Ω, CL=15pF, VEH=3V, VEL=0.5V Ta=25˚C, DC500V, 40∼60%RH （指定無き場合は、Ta=−40∼85˚C） *4 出力側特性、伝達特性測定時には、デバイス近傍のVCC（８番）−GND（５番）間に0.01µF以上の容量をもつバイパスコンデンサを付加するものとする。 *5 パルス幅歪 ∆tw= | tPHL−tPLH | 応 答 時 間 "High→Low" 伝搬遅延時間 − 15 − tEHL "High→Low"イネイブル 伝搬遅延時間 ns − 10 − tELH "Low→High"イネイブル 伝搬遅延時間 "Low→High" 伝搬遅延時間 ∆tw − 10 − ns tr 上昇 − 20 − ns tf 下降 ns パルス幅歪 *5 CMH 瞬時同相除去電圧 （出力ハイレベル） VCC=5V,VE=2.0V, VO=0.8V, RL=350Ω Ta=25˚C, IF=0, VCC=5V, VCM=1kV(P-P), RL=350Ω, VO (Min)=2V −10 −20 − kV/µs CML 瞬時同相除去電圧 （出力ローレベル） Ta=25˚C, IF=5mA, VCC=5V, VCM=1kV(P-P), RL=350Ω, VO (Max)=0.8V
■ モデルラインアップ
各機種の生産状況に関してはシャープ電子部品取り扱い代理店にてご確認ください。
Sheet No.: D2-A05603JP
PC910L0NSZ0F PC910L0YSZ0F −−−−−− 認定品 −−−−−− −−−−−− PC910L0YIP0F 認定品 リード形状 包装形態 Model No. DIN EN60747-5-2 スリーブ 標準リードフォーミング 50個/スリーブ テーピング 面実装リードフォーミング 1 000個/リール
Sheet No.: D2-A05603JP
Fig.1 伝搬遅延時間・上昇・下降の測定回路
Fig.2 イネイブル伝搬遅延時間の測定回路
Fig.3 瞬時同相除去電圧の測定回路
1 2 3 4 5 6 7 8 350Ω 5V 47Ω Pulse input 0.1 µ F IF CL VO*CL includes the probe and wiring capacitance.
90% 10% 7.5mA 3.75mA 0mA 5V 1.5V IF VO tPHL tPLH VOL tr tf 0.1 µ F 5V 350Ω 8 7 6 5 4 3 2 1 Pulse input VE IF=7.5mA VO CL 1.5V 5V 0.5V 1.5V 3V VE VO tEHL tELH VOL *CL includes the probe
and wiring capacitance.
0.1 µ F 5V 350Ω 8 7 6 5 4 3 2 1 A B GL SW IF CL VCM
*CL includes the probe and wiring capacitance.
1kV 0V 5V VCM VO VOL VO(MIN.) VO(MAX.) VO (IF=0) (IF=5mA)
When the switch for LED sets to A
When the switch for LED sets to B
Sheet No.: D2-A05603JP
Fig.4 順電流低減曲線
Fig.5 コレクタ損失低減曲線
Fig.7 ハイレベル出力電流―周囲温度特性
Fig.6 順電流―順電圧特性
Fig.8 ローレベル出力電圧―周囲温度特性
Fig.9 スレッショルド入力電流―周囲温度特性
Forward current I F (mA) Ambient temperature Ta (°C) 0 5 10 15 20 25 −40−25 0 25 50 75 100 125 85 70 Forward voltage VF (V) Forward current I F (mA) 1.00 1.20 1.40 1.60 1.80 2.00 1 10 100 0.1 Ta=50˚C Ta=0˚C Ta=−20˚C Ta=−40˚C Ta=85˚C Ta=25˚C Ambient temperature Ta (˚C)High level output current I
OH ( µ A) −50 −25 0 25 50 75 100 0.01 0.1 1.0 10.0 100.0 0.001 IF=250µA VCC=5.5V VO=5.5V VE=2.0V
Input threshold current I
FHL (mA) 4.0 5.0 6.0 0.0 VCC=5V VO=0.8V VE=2.0V RL=350Ω 3.0 2.0 Ambient temperature Ta (˚C) −50 −25 0 25 50 75 100 1.0
Low level output voltage V
OL (V) 0.4 0.6 0.8 0.0 IF=5.0mA VCC=5.5V VE=2.0V 0.2 IO=16.0mA IO=12.8mA IO=9.6mA IO=6.4mA Ambient temperature Ta (˚C) −50 −25 0 25 50 75 100
Collector power dissipation P
C (mW) Ambient temperature Ta (°C) 0 20 40 60 80 85 100 −40−25 0 25 50 75 100 125 85 70
Sheet No.: D2-A05603JP
Fig.10 出力電圧―順電流特性
Fig.12 伝搬遅延時間―周囲温度特性
Fig.11 伝搬遅延時間―順電流特性
備考 全てのグラフ中の値は参考値であり、保証値ではありませんので、あらかじめご了承の程をお願い 致します。 0 1 2 6 0 3 1 2 6 4 3 5 4 5 Output voltage V O (V)Forward current IF (mA) VCC=5.0V VO=0.8V VE=2.0V Ta=25˚C RL=350Ω RL=1kΩ RL=4kΩ
Propagation delay time
tPHL , tPLH (ns) 0 100 20 40 60 80 −50 −25 0 25 50 75 100 Ambient temperature Ta (˚C) IF=7.5mA VCC=5.0V RL=350Ω tPLH tPHL
Propagation delay time
tPHL , tPLH (ns) 0 100 20 40 60 80 5 10 15 20
Forward current IF (mA) Ta=25˚C VCC=5.0V RL=350Ω
tPLH
Sheet No.: D2-A05603JP
■ 設計時の注意事項
バイポーラ構造による受光部のトランジスタは、微小設計のため静電気の影響を受けやすくなって います。取り扱う際には静電気による破壊、特性低下を防ぐため一般的な静電対策を取ってくださ い。● 静電気について
電源ラインの安定化の為に、デバイス近傍のVCC―GNDライン間に、0.01µF以上の容量をもつ、バ イパスコンデンサを付加して使用されることを推奨します。 フォトカプラの１次―２次間に急峻なノイズが印加された場合、ノイズのかかり方によってはフォ トカプラの１次―２次間の浮遊容量を介して発光ダイオードに電流が流れ（又は電流が変化し）誤動 作する場合がありますので、ノイズ環境が心配されるところでは発光ダイオードの両端にバイパス コンデンサを付加して使用されることを推奨します。 本製品に使用している受光素子は、各端子とGND端子間に寄生ダイオードが存在し、各端子が瞬時 でもGND電位以下になると誤動作又は、破壊される可能性がありますので、各端子はGND電位以下 にならない様、回路設計願います。 本製品は耐放射線設計はなされておりません。 本製品は非干渉性発光ダイオードを使用しております。● 設計ガイド
● 推奨動作条件
フォトカプラに使用している発光ダイオードは一般的に通電により発光出力が低下します。 長時間使用の場合は発光ダイオードの出力低下（50%／５年）を考慮しスレッショルド入力電流IFHLの 仕様最大値の２倍以上の入力電流になる様回路設計願います。● 劣化について
項目 ローレベル入力電流 電源電圧 ファンアウト（TTL負荷） 最小値 標準値 − − − − 最大値 250 5.5 8 単位 µA V − 記号 IFL VCC N 動作温度 70 0 ハイレベル入力電流 IFH 8 − 15 mA ハイレベル・イネイブル入力電圧 VEH 2.0 − VCC V ローレベル・イネイブル入力電圧 VEL 0 − 0.8 V 4.5 − −40 ˚C Topr■ 取り扱い上の注意
● はんだ付け
フローはんだ
フローはんだ付けの場合は次に示す条件で２回以内で行ってください。 270℃以下、10s以内 {プリヒート：100∼150℃、30∼80s}手はんだ
手はんだ付けの場合は次に示す条件で２回以内で行ってください。 こて先温度400℃以下、3s以内。その他の注意事項
実装条件（はんだ、フラックス、温度、時間など）によっては想定外の事象が生じる場合があります ので、実機にて確認のうえご利用ください。溶剤浸漬洗浄：
溶剤温度： 45℃ 浸漬時間：３min以内
超音波洗浄：
素子への影響は、洗浄槽の大きさ、超音波出力、時間、基板の大きさ、素子の取り付け方により異 なりますので、あらかじめ実使用状態で実施し、異常無き事を確認の上洗浄を行ってください。推奨溶剤：
エチルアルコール、メチルアルコール、イソプロピルアルコール その他の洗浄剤の使用にあたっては、パッケージ樹脂が侵される事などがありますので、実使用状 態で十分確認の上ご使用ください。● 洗浄条件
本製品には下記オゾン層破壊化学物質を含有しておりません。 また、製造工程において下記化学物質を使用しておりません。 規制対象物質：CFCs、ハロン、四塩化炭素、1-1-1トリクロロエタン（メチルクロロホルム） 本製品は特定臭素系難燃材（PBB、PBDE）を一切使用しておりません。 本製品はRoHS指令（2002/95/EC）で規制されている下記物質を含んでおりません。 ・鉛、水銀、カドミウム、六価クロム、PBB（ポリ臭素化ビフェニル）、PBDE（ポリ臭素化ジフェ ニルエーテル）● 規制化学物質
12.0
6.7
5.8
10.8
520±2
Sheet No.: D2-A05603JP
（単位：mm）
■ 包装仕様
● スリーブ包装
包装材料
スリーブ： 静電防止剤付きHIPS製 ストッパー： スチレン系エラストマー製包装方法
スリーブに最大50個の製品を入れ、ツメ有りストッパーとツメ無しストッパーで両端を止める。 製品の一次側マークはツメ無しストッパー側へ揃える。 上記スリーブ最大20本を外装ケースに入れる。スリーブ図
● テーピング包装
包装材料
キャリアテープ：A-PET材（静電防止剤付き） カバーテープ：ベースPET材（３層構造） リール：PS製キャリアテープ構造及び寸法
F K E I D J G B H H A C A 16.0±0.3 B 7.5±0.1 C 1.75±0.10 D 12.0±0.1 E 2.0±0.1 H 10.4±0.1 I 0.40±0.05 J 4.2±0.1 K 10.2±0.1 F 4.0±0.1 G φ1.5+0.1 −0.0 5˚ M A X . 寸法表 （単位：mm） a c e g f b d a φ330 b 17.5±1.5 c φ100.0±1.0 d φ13.0±0.5 e φ23.0±1.0 f 2.0±0.5 g 2.0±0.5 寸法表 （単位：mm） 引き出し方向 （員数：1 000個／リール）リール構造及び寸法
部品封入方向
