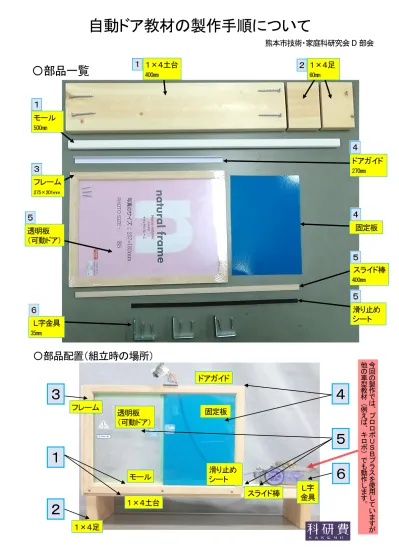

自動ドア教材の製作手順について
〇部品一覧
〇部品配置（組立時の場所）
熊本市技術・家庭科研究会
D
部会
３
６
モール
500mmフレーム
275×201mmドアガイド
270mm透明板
（可動ドア）
固定板
スライド棒
400mmＬ字金具
35mm滑り止め
シート
１
２
１×４土台
400mmモール
１×４土台
１×４足
フレーム
ドアガイド
固定板
透明板
（可動ドア）
スライド棒
滑り止め
シート
Ｌ字
金具
４
５
１×４足
60mm 今 回 の 製 作 で は 、 プ ロ ロ ボ Ｕ Ｓ Ｂ プ ラ ス を 使 用 し て い ま す が 他 の 車 型 教 材 （ 例 え ば 、 キ ロ ボ ） で も 動 作 し ま す 。- 2 -
モールを土台に貼り、１×４
土台と足を接合する。
モールを 400mm に切断する。 紙やすりで、バリを取る。 モールを１×４土台に貼る。（端を合わせて） ☆両面テープで貼りつけます。 さしがねで、接合部のけがきをする。 （厚みの半分、２本分、コーススレッドで接合） 座ぐりをする。 ☆後で、Ｌ字金具を固定し ますので、コーススレッ ドの頭が、材の表面か ら出ないように埋めこ んでおきます。 φ２～３mm 程度のドリル刃等で 下穴をあける。 ☆四つ目ぎり等でもかまいません。 土台と足を、コーススレッドで接合する。１
２
モールの 上部 を 使います手順１・２
弓 のこ、紙 やすり、両 面 テープ ドリルドライバ（四 ツ目 ぎり）、φ2 ～3mm ドリル刃 、プラスドライバ 等 があるとスムーズです。- 3 - １×４土台にフレーム（木枠）を接合し フレームの端にストッパーを接合する。 ０。 フレーム裏の留め具をはずす。 ☆透明板はとっておきます。（可動ドアに使用） ☆ラジオペンチを使うとスムーズです。 段差がない ように！ の作業と同様に、下穴をあけ（3 ヶ所）、木工用 ボンドを接合面に塗り、釘接合をする。 ☆釘は普段の授業で使っているものを使います。 ☆下穴あけの際には、フレーム角に埋めてある金具 に注意しましょう。フレームが破損することがありま した。 フレーム裏の段差に、はめ込むように、固定板（青色） を接着する。 ☆左側半分の場所に接着します。 すきま ２～３mm
３
ストッパー（200×30mm、厚みは 2～6mm 位）を 釘接合する。 ☆細い釘を３本入れています。 ☆この接合にも、木工用ボンドをお使い下さい。 打ち始めは、 ラジオペンチで 支えるとうまく入ります手順３
・ストッパーの材料は入れていませんので技術室 にある余 り材をご活用下さい（合板 等） ・釘（日頃の授業 で使用）を準備下さい ☆土台に取りつける際、モールとフレームの高さの レベルを合わせ、段差が生じないようにしましょう。フレームに、固定ドアと
ドアガイドを接着する。
・木材 とポリプロピレンを接着できる接着剤を準備 下さい ・両面 テープを準備下さい。 フレーム上部に、ドアガイドを両面テープで接着する。 ☆右写真のように、すきまを作って接着します。手順４
接合時の注意
ス ト ッ パ | 段差の部分に木材 とポリプロピレンを 接着できる接着剤 を塗布します 写真では、ねじ接合ですが ねじの太さによっては フレームが割れることが ありました。釘の方が確実 だと思います。もし、ねじ接合 する場合は適切な太さの ねじを選びましょう （φ2.7mm 以下）- 4 - フレームについていた透明板 切り取る。 ☆縦方向を 185mm としていま すが、誤差等が出るため 190mm で切っておき、あとで 微調整をした方がいいと思 います。（はさみで可） ☆アクリルカッターを使用する と、仕上がりがいいです。 滑り止めシートを、スライド棒の端から貼りつける。 ☆100 円ショップで購入した滑り止めシートを使用してい ましたが、生徒が何度も使用するうちに凹みが回復せ ず、空転することがありました。そのため、ゴム板（ハ ンズマンで購入） を使用しています。 スライド棒の木材部分に、接着剤を塗布する。 ☆上写真では、スライド棒の幅の最も手前に塗布してい ますが、実際には、手前から 2～3mm 奥に塗布した方 がいいと思います。 スライド棒の幅の最も右端に塗布した理由はドアが 開ききった際に、プロロボの接触センサを確実に動 作させるためです。 ドアの動き（センサ棒を押す力）で、接点を接触させ 反応させることで、閉める動きに反転させることをね らっています。 しかし、透明板をスライド棒の 最も端に接着すると後方に倒れ ます。そこで、ドアガイドを取りつ けました。しかし、若干たわむた めストレスが心配されます。なの で、対策として 2～3mm 程度内 側に接着して、バランスと取った 方がベターだと思います。 ポイントは、接触センサを確実 に動作させ、かつ、ドアにストレ スを与えない位置で接着すると いうことです。この調整が本教材 製作の難しい所だと思います。 写真のドアガイドは別の 形状のものですが、完成す るとこのようになります。透 明板の一番上端をサポート して、ストレスなく動かす手 助けをします。
スライド棒に、透明板を接
着し、可動ドアを製作する。
・フレームについていた透明板を準備下さい。 ・透明板周りに貼 るテープ類 を準備下さい。５
透明板の周りに、テー プを貼り、ドアフレーム を作る。（補強も兼ねる） ☆なるべく本物のフレーム に近い色を選びました。 ☆上写真のステッカーは、データ DVD に入れていますの で、必要に応じてお使いください。手順５
ドアが、センサ棒 を押す力で、接触 センサを反応させ ることができる 接触センサ 接点（電極） センサ棒- 5 - 最後に、接合面にドアの裏側からホットボンドで補強を しました。ただし、つけすぎないように注意してください。 プロロボのタイヤを回すトルクは弱く、少しでもドア本体 の軽量化を図ることが大切です。 透明板の上端を先ほど取りつ けたドアガイドのすきまに差 し込みスムーズにスライドす るか確認しましょう。少し高め （190mm）に加工しています ので、切断して、調節をしまし ょう。（左写真は高さが足りず に、逆につけ足しています。） 土台端に２カ所、Ｌ字金具をねじ接合する。 ☆プロロボの後方を支えられる場所に接合する。 前側の１カ所をねじ接合する。 ☆実際にプロロボをはさみ、適切な場所（適度にはさまる） で固定する上写真のように、ラジオペンチなどで先を少 し曲げると、よりはさみこみが効きます。 タイヤの回転が最もストレスなくスムーズにスライド棒を 動かす高さを見極め、その高さに合わせて台座を作る。 ☆材料は、技術室内の余り材で可能だと思います （写真は、スライド棒の余りを利用） 最後に動作確認をします。データＤＶＤ内に「動作テスト .prb」というプログラムがありますプロロボエディタから 呼び出し、プロロボに転送してプログラム通りに自動ド アがコントロールされているかを確認しましょう 確認手順 ①エディタからプログラムを プロロボへ転送する。 ②MODE ボタンを押す。 （ランプが点滅する） ③センサ４を手で隠し反応さ せる⇒ドアが開き始める ④開き終わりに、センサ２に ドアがぶつかり、接点が 接触しているか確認する。 ⇒停止２秒 ⑤ドアが停止して２秒後に閉 まり始めるかを確認する ⑥ドアの動きが遅くなった所 で、センサ４を手で隠し開 き直しをするか確認する。 ⑦ドアが閉まり切る時に、セ ンサ１を手で接触させる。 ピタッと止まれば正常に動 作しています。
プロロボを半固定するため
の L 字金具をねじ止めする。
・ラジオペンチ、プラスドライバ等を準備下さい。補足１
光センサ基盤をプロロボ本体から分離させ、自動ドア模型上部に取りつける。 光センサ基盤はプロロボの本体中に、コネクタ７本で差し込み 脱着できるようにしてあります。本体内（左写真）にある状態で も十分に学習は可能ですが、より実社会の自動ドアに近づけ 生徒がリアリティーを持って思考できるようにと考え、光センサ 基盤を、自動ドア模型の上部に引き出す（右写真）加工を行っ てみました手順６
- 6 - 上記 Web サイトに示した「連結ピンヘッダ」と呼ばれる 部品を購入し、以下のような加工を行います。 4 本 1 組で分割 ⇒ 保持部を片側に寄せ連結部品を製作 光センサ基盤が取りつけてあったソケット部（穴）に、先 ほどの連結部品を差し込んだ様子。ソケット７ピンに対 し連結部品は８ピンあるので、場所に合わせて１ピンは カットします。（写真手前左端） 連結部品の足が短い方の７本の端子に、ロボコンで使 う丸ケーブルをはんだづけしていきます。なお、丸ケーブ ルは８本なので、１本はカットしておきます。 はんだづけした後の 接合部は、熱収縮チュ ーブでカバーしていき ます。 光センサ基盤側 プロロボ側 全体図（光センサ基盤を、プロロボ本体からドア上部へ引き出す） 光センサ基盤の裏側にある、 ７本の端子です。先ほどの接 合状態の位置関係をきちんと 合わせてはんだづけする必 要があります。 例えば、白色のコードは、上 の写真でいくと、穴のない場 所のすぐ隣の位置にあるので このピンになります。 【プロロボ側】 【自動ドア模型側】 左写真のように、熱収縮チュ ーブを、５～７mm でカットし なるべく熱源から離したとこ ろにセットしておきます。熱 源に近いと勝手に収縮して しまい、通すことができなく なります。 はんだづけ及び熱収縮チューブの加工が完了した写真です。 現時点では、どのピンに何色をというのはありません。 取りつけやすいところから７箇所はんだづけしていきましょう 青 緑 加工が完了した写真です。熱 収縮チューブは、先ほどよりも 若干長め（10～15mm）が適切 と思います。 Ｌ字金具の先端をペンチ などで少し曲げ、結束 バンドで固定します。 ドア枠との接合面には 厚手の両面テープを使 います。
