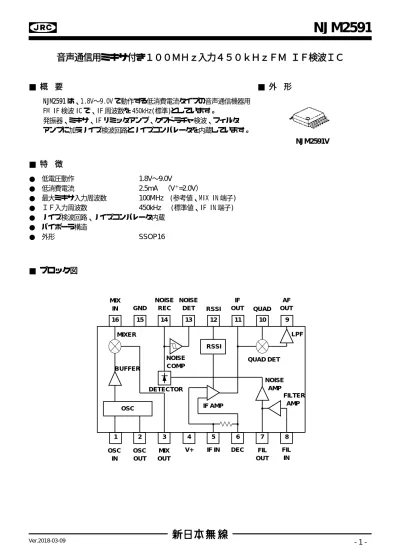

NJM2591

音声通信用ミキサ付き100MHz入力450kHzFM IF検波IC

■ 概 要

■ 外 形

NJM2591 は、1.8V∼9.0V で動作する低消費電流タイプの音声通信機器用 FM IF 検波 IC で、IF 周波数を 450kHz(標準)としています。 発振器、ミキサ、IF リミッタアンプ、クワドラチャ検波、フィルタ アンプに加えノイズ検波回路とノイズコンパレータを内蔵しています。

■ 特 徴

● 低電圧動作 1.8V∼9.0V ● 低消費電流 2.5mA (V+=2.0V) ● 最大ミキサ入力周波数 100MHz (参考値、MIX IN 端子) ● IF入力周波数 450kHz (標準値、IF IN 端子) ● ノイズ検波回路、ノイズコンパレータ内蔵 ● バイポーラ構造 ● 外形 SSOP16

■ ブロック図

NJM2591V 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 OSC IN IF IN V+ DEC FIL OUT FIL IN QUAD AF OUT OSC RSSI IF AMP QUAD DET LPF NOISE COMP NOISE AMP FILTER AMP DETECTOR BUFFER MIXER OSC OUT MIX OUT IF OUT RSSI NOISE DET NOISE REC GND MIX IN

(2)

NJM2591

■ 絶対最大定格

(Ta=25℃) 項 目 記号 定 格 単 位 電 源 電 圧 V+ 10.0 V 消 費 電 力 P D 300 mW 動 作 温 度 範 囲 T o p r -30∼+85 ℃ 保 存 温 度 範 囲 T s t g -40∼+125 ℃

■ 推奨動作電圧範囲

(Ta=25℃) 項 目 記 号 条 件 最小 標準 最大 単位 動 作 電 源 電 圧 V+ 1.8 2.0 9.0 V

■ 電気的特性

(Ta=25℃,V+=2.0V,fmix=21.7MHz, flo=21.25MHz, fif=450kHz, fmod=1kHz, fdev=±1.5kHz, 標準測定回路)

項 目 記 号 条 件 最小 標準 最大 単位 消 費 電 流 I c c q 無信号時 − 2.5 - mA ミ キ サ 変 換 利 得 G m i x フィルタ無し,Vin=46dBuVEMF MIXOUT1.8kΩ終端 21 24 27 dB ミ キ サ イ ン タ ー セ プ ト ポ イ ン ト IP3 - 96 - dBuVEMF ミ キ サ 入 力 抵 抗 R i n M - (10) - kΩ ミ キ サ 入 力 容 量 C i n M - (3.2) - pF ミ キ サ 出 力 抵 抗 R o M 1.2 1.8 2.4 kΩ 1 2 d B 感 度 12 d B S / N - 11 - dBuV オ ー デ ィ オ 出 力 V o d IF 入力 VinIF=80dBuVEMF 70 100 130 mVrms S / N 比 S / N IF 入力 VinIF=80dBuVEMF 43 65 - dB A M 除 去 比 A M R IF 入力 VinIF=80dBuVEMF,AM=30% - 40 - dB I F ア ン プ 入 力 抵 抗 R i n I F 1.2 1.8 2.4 kΩ R S S I 出 力 電 圧 1 V r s s i 1 V +=3.0V,IF 入力 VinIF=30dBuVEMF 0.2 0.36 0.52 V R S S I 出 力 電 圧 2 V r s s i 2 V +=3.0V,IF 入力 VinIF=100dBuVEMF 1.4 2.0 2.6 V ノ イ ズ 検 出 出 力 電 圧 V n e d t Isink=0.2mA - 0.1 0.5 V ノ イ ズ 検 出 出 力 リ ー ク 電 流 I l e a k Vnrec=0.6V,Vnedt=2V - 0 5 uA ノ イ ズ 検 出 レ ベ ル H V t h - h - 0.5 0.7 V ノ イ ズ 検 出 レ ベ ル L V t h - l 0.3 0.4 - V ( )内の数値は参考値

(3)

NJM2591

■ 測定回路図

本回路図は、前ページの「電気的特性」を測定する為の測定回路図です。「電気的特性」の項目に合わせて測定回路図内 のスイッチを切り替えます。 外付け部品情報 CD : セラミックディスクリミネータ 450kHz IF FILTER : セラミックフィルタ 450kHz 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 OSC RSSI IF AMP QUAD DET LPF NOISE COMP NOISE AMP FILTER AMP BUFFER MIXER V+ V+ NOISE REC MIXOUT NOISE DET RSSI 3.3k 10u 91p 1000p 0.2mA 0.1u 21.7MHz 1000p 51 10k 31kHz 150k 220p 220p 5.6k 0.1u 450kHz 51 0.1u 0.1u 10u 56p 39p 21.25 MHz 0.3 to 3kHz 1.8k QUAD AUDIO OUT IF FILTER IF SW A B MIX SW NOISE DET CD AF OUT MIX IN IF IN

(4)

NJM2591

■端子等価回路

(V+=2.0V) 端子 端子名 内部等価回路 端子電圧 備考 1 2 OSC_IN OSC_OUT 1.97V 1.27V 局部発振入力端子で す。 対 V+、対 GND に ESD 保護ダイオードがあ ります。 3 MIX_OUT 558mV ミキサの出力端子で す。 対 V+、対 GND に ESD 保護ダイオード、シ リーズに ESD 保護抵 抗(60Ω)がありま す。 4 V+ ― ― 電源端子です。 5 6 IF_IN DEC 1.98V 1.98V 5 番ピンはリミッタ アンプの入力端子、6 番ピンはバイアス用 デカップリング端子 です。 対 V+、対 GND に ESD 保護ダイオードがあ ります。 7 8 FIL_OUT FIL_IN 691mV 662mV フィルタアンプの入 出力端子です。外付 け C・R により BPF を 構成出来ます。 対 V+、対 GND に ESD 保護ダイオード、シ リーズに ESD 保護抵 抗(60Ω)がありま す。 1 V+ GND 2 22k 130uA V+ GND 3 1.6k 220uA 51k 900 900 V+ GND 5 6 V+ GND 7 8 18k 20uA

(5)

NJM2591

端子 端子名 内部等価回路 端子電圧 備考 9 AF_OUT 780mV FM 復調出力端子で す。 対 V+、対 GND に ESD 保護ダイオード、シ リーズに ESD 保護抵 抗(60Ω)がありま す。 10 QUAD 2.0V クワドラチャ検波回 路の移相入力端子で す。移相器を接続し ます。 対 V+、対 GND に ESD 保護ダイオード、シ リーズに ESD 保護抵 抗(60Ω)がありま す。 11 IF_OUT 1.18V IF アンプの出力端子 です。 対 V+、対 GND に ESD 保護ダイオード、シ リーズに ESD 保護抵 抗(60Ω)がありま す。 12 RSSI 71.8mV RSSI 出力端子です。 IF アンプの入力信号 レベルに対数比例し た DC 電圧が得られま す。 対 V+、対 GND に ESD 保護ダイオード、シ リーズに ESD 保護抵 抗(60Ω)がありま す。 V+ GND 9 100uA V+ GND 11 60uA V+ GND 12 45k V+ GND 10 15k 15k 400 10uA 400

(6)

NJM2591

端子 端子名 内部等価回路 端子電圧 備考 13 NOISE_DET ― NOISE REC端子出力電 圧のコンパレータと して動作し、ノイズ 検出 判定を行 いま す。 対 GND に ESD 保護ダ イオード、シリーズ に ESD 保護抵抗(60 Ω)があります。 14 NOISE_REC 67.3mV フィルタアンプ出力 を増幅した後、外付 けコンデンサによっ て直 流に整流 しま す。 対 GND に ESD 保護ダ イオード、シリーズ に ESD 保護抵抗(60 Ω)があります。 15 GND ― GND 端子です。 16 MIX_IN 1.0V ミキ サの入力 端子 で、IF 信号を入力し ます。 対 V+、対 GND に ESD 保護ダイオードがあ ります。 GND 13 V+ GND 14 70k GND 16

(7)

NJM2591

■ 評価ボード

性能評価用ボードを用意しております。NJM2591 の各種性能評価にお使い頂けます。尚、本ボードはパタンレイア ウト、部品レイアウトを推奨するものではありません。また、回路定数は『測定回路図』に準じております。本測 定条件以外の条件で使用する場合は、回路定数の見直しが必要です。 ● 回路図 この性能評価用ボードは、出荷の際、ミキサ入力タイプに設定されています。R8、R9 は次の通りです。 R8 : オープン R9 : 0Ωのチップ抵抗 IF 入力タイプにする場合は、R8 と R9 を次のように変更して下さい。 R8 : 0Ωのチッブ抵抗 R9 : オープン 外付け部品情報 CD : セラミックディスクリミネータ 450kHz CF : セラミックフィルタ 450kHz 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 OSC RSSI IF AMP QUAD DET LPF NOISE COMP NOISE AMP FILTER AMP BUFFER MIXER V+ V+ NOISE REC LOCAL IN NOISE DET RSSI R4 2.7k C11 10u C9 33p C6 1000p C7 0.1u 21.7MHz C8 1000p R7 51 31kHz R2 5.6k C2 0.1u 450kHz R9 Short or Open C5 0.1u C10 10u C1 1000p 0.3 to 3kHz AUDIO OUT CF NOISE DET CD AF OUT MIX IN R6 100 R8 Open or Short R5 51 IF IN C3 220 C4 220 R1 150 R3 10k NOISE IN 21.25MHz

(8)

NJM2591

● レイアウト図(表面) ●レイアウト図(裏面) 搭載部品情報 C1,C6,C8=1000pF C2,C7,C5=0.1uF C3,C4=220pF C9=33pF C10,C11=10uF R1=150kΩ R2=5.6kΩ R3=10kΩ R4=2.7kΩ R5,R7=51Ω R6=100kΩ CD:セラミックディスクリミネータ 450kHz CF:セラミックフィルタ 450kHz (注意)電源供給端子が 2 箇所あります。正常動作の為、どちらにも電源を供給して下さい。 C10 C11 SW R2 R 3 C 3 C 4 R1 C2 R4 C 6 R 6 R5 C 8 R7 C1 C 5 C9 CD CF C7 NJM 2591 R 8 R 9 V+ MIX IN V+ AF OUT NOISE DET NOISE REC RSSI NOISE IN IF IN LOCAL IN R8 R9

(9)

NJM2591

■ 特性例

(指定のない場合は Ta=25℃,V+=2.0V) S/N 対 電源電圧-IF入力-40 45 50 55 60 65 70 0 2 4 6 8 10 電源電圧 [V] S /N [ d B ] (fif=450kHz,fdev=1.5kHz,fmod=1kHz) S/N 対 電源電圧-ミキサ入力-40 45 50 55 60 65 70 0 2 4 6 8 10 電源電圧 [V] S /N [ d B ] fmix=21.7MHz,fmod=1kHz,fdev=±1.5kHz,AM=30%,flo=21.25MHz 無信号時消費電流 対 電源電圧 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 0 2 4 6 8 10 電源電圧 [V] 消 費電 流 [ m A ] (無信号) オーディオ出力電圧 対 電源電圧 40 50 60 70 80 90 100 110 0 2 4 6 8 10 電源電圧 [V] ー デ ィ オ 出 力電 圧[m V rm s ] (fif=450kHz,80dBuVEMF,fmod=1kHz,fdev=±1.5kHz) RSSI出力電圧 対 電源電圧-IF入力-0 0.5 1 1.5 2 2.5 0 2 4 6 8 10 電源電圧 [V] R S S I出力電 [ V ] (fif=450kHz,60dBuVEMF) RSSI出力電圧 対 電源電圧-ミキサ入力 0 0.5 1 1.5 2 2.5 0 2 4 6 8 10 電源電圧 [V] R SS I出力電 [ V ] (fmix=21.7MHz,40dBuVEMF,flo=21.7MHz)

(10)

NJM2591

ミキサ変換利得 対 ミキサ入力 10 12 14 16 18 20 22 24 26 1 10 100 1000 ミキサ入力周波数 [MHz] ミ キ サ変 換 利 得 [ d B ] (fif=450kHz,1.8kΩ終端) AF出力電圧対IF周波数−S カーブ− 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 430 440 450 460 470 IF周波数 [kHz] A F 出力 電 圧 [ V ] (Vif=80dBuVEMF,0.3∼3kHzフィルタ無し) ミキサ変換利得 対 ローカル入力レベル 0 5 10 15 20 25 30 60 80 100 120 ローカル入力レベル [dBuV] ミ キ サ変換 利 得 [ d B ] (fif=450kHz,1.8kΩ終端,V+=2.0V) 100MHz 21.7MHz ミキサインタセプトポイント 0 20 40 60 80 100 120 140 160 20 40 60 80 100 120 ミキサ入力レベル [dBuVEMF] ミ キ サ出力 レ ベ ル [ d B u V E M F ] (fmix=21.7MHz,flo=21.25MHz,1.8kΩ終端) D U オーディオ出力12dBS/N感度 対 電源電圧 0 4 8 12 16 20 0 2 4 6 8 10 電源電圧 [V] ミ キ サ入力 レ ベ ル [ d B u VE M F ] (fm ix=21.7MHz,fm od=1kHz,fdev=±1.5kHz,flo=21.25MHz,100dBuV) IF離調度 -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 5 -20 -10 0 10 20 離調周波数 [kHz] IF 離調 度 [ d B ] (fif=450kHz,80dBuVEMF⊿f=±1.5kHzfmod=1kHz)

(11)

NJM2591

ノイズ検波特性 0.0 0.2 0.4 0.6 0.8 1.0 1.2 0 0.1 0.2 0.3 0.4 0.5 NOISE入力レベル [mVrms] N O ISE R E C [ V ] (fnoise=31kHz) ノイズコンパレータ特性 0 0.5 1 1.5 2 0 0.4 0.8 1.2 1.6 2 NOISE REC [V] N O IS E D E T [ V ] 0.1V RSSI出力電圧 対 IF入力 0 0.5 1 1.5 2 2.5 -20 0 20 40 60 80 100 120 IF入力レベル [dBuVEMF] R S S I出 力 電 圧 [ V ] (fif=450kHz) 9V 3V 2V RSSI出力電圧 対 ミキサ入力 0 0.5 1 1.5 2 2.5 -20 0 20 40 60 80 100 120 ミキサ入力レベル [dBuVEMF] R S S I出 力 電 圧 [ V ] (fmix=21.7MHz,flo=21.7MHz) 9V 3V 2V S+N,N,AMR 対 IF入力 -70 -60 -50 -40 -30 -20 -10 0 10 -20 0 20 40 60 80 100 120 IF入力レベル [dBuVEMF] S + N ,N ,A M R [ d B ] (fif=450kHz、fdev=1.5kHz、fmod=1kHz、AM=30%) S+N AMR N S+N,N,AMR 対 ミキサ入力 -70 -60 -50 -40 -30 -20 -10 0 10 -20 0 20 40 60 80 100 120 ミキサ入力レベル [dBuVEMF] S + N ,N ,A M R [ d B ] (fmix=21.7MHz,fmod=1kHz,fdev=±1.5kAM=30%,flo=21.25MHz) S+N AMR N

(12)

NJM2591

ノイズ検波 温度特性 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 -40 0 40 80 温度 [℃] N O IS E R E C [ V ] (fnoise=31kHz、0.2mVrms) オーディオ出力電圧 温度特性 40 50 60 70 80 90 100 110 -40 0 40 80 温度 [℃] オ ーデ ィ オ 出 力 電 圧 [ m V rm s ] fif=450kHz,80dBuVEMF,fmod=1kHz,fdev=±1.5kHz 無信号時消費電流 温度特性 0.0 0.5 1.0 1.5 2.0 2.5 3.0 -40 0 40 80 温度 [℃] 消 費 電 流 [ m A ] ミキサ変換利得 温度特性 18 19 20 21 22 23 24 25 26 -40 0 40 80 温度 [℃] ミ キ サ変 換 利 得 [ d B ] (fmix=21.7MHzLVO=21.25MHz,1.8kΩ終端) RSSI出力電圧 温度特性-IF入力-0 0.5 1 1.5 2 2.5 -40 0 40 80 温度 [℃] R S S I出 力電 圧 [ V ] (V+=3.0V,fif=450kHz) 30dBuVEMF 70dBuVEMF 50dBuVEMF 100dBuVEMF RSSI出力電圧 温度特性-ミキサ入力 0 0.5 1 1.5 2 2.5 -40 0 40 80 温度 [℃] R SS I出 力 電 圧 [ V ] (V+=3.0V,fmix=21.7MHz,flo=21.7MHz) 10dBuVEMF 50dBuVEMF 30dBuVEMF 80dBuVEMF

(13)

NJM2591

<注意事項> このデータブックの掲載内容の正確さには 万全を期しておりますが、掲載内容について 何らかの法的な保証を行うものではありませ ん。とくに応用回路については、製品の代表 的な応用例を説明するためのものです。また、 工業所有権その他の権利の実施権の許諾を伴 うものではなく、第三者の権利を侵害しない ことを保証するものでもありません。
