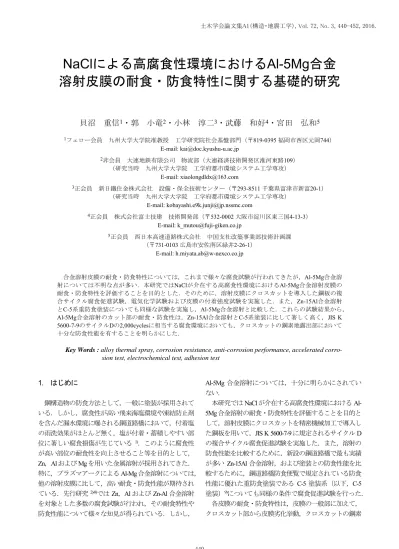

NaClによる高腐食性環境におけるAl-5Mg合金
溶射皮膜の耐食・防食特性に関する基礎的研究
貝沼 重信
1・郭 小竜
2・小林 淳二
3・武藤 和好
4・宮田 弘和
5 1フェロー会員 九州大学大学院准教授 工学研究院社会基盤部門（〒819-0395 福岡市西区元岡744） E-mail: [email protected] 2非会員 大連地鉄有限公司 物流部（大連経済技術開発区淮河東路109） （研究当時 九州大学大学院 工学府都市環境システム工学専攻） E-mail: [email protected] 3正会員 新日鐵住金株式会社 設備・保全技術センター（〒293-8511 千葉県富津市新富20-1） （研究当時 九州大学大学院 工学府都市環境システム工学専攻） E-mail: [email protected] 4正会員 株式会社富士技建 技術開発部（〒532-0002 大阪市淀川区東三国4-13-3） E-mail: [email protected] 5正会員 西日本高速道路株式会社 中国支社改築事業部技術計画課 （〒731-0103 広島市安佐南区緑井2-26-1） E-mail: [email protected] 合金溶射皮膜の耐食・防食特性については，これまで様々な腐食試験が行われてきたが，Al-5Mg合金溶 射については不明な点が多い．本研究ではNaClが介在する高腐食性環境におけるAl-5Mg合金溶射皮膜の 耐食・防食特性を評価することを目的とした．そのために，溶射皮膜にクロスカットを導入した鋼板の複 合サイクル腐食促進試験，電気化学試験および皮膜の付着強度試験を実施した．また，Zn-15Al合金溶射 とC-5系重防食塗装についても同様な試験を実施し，Al-5Mg合金溶射と比較した．これらの試験結果から， Al-5Mg合金溶射のカット部の耐食・防食性は，Zn-15Al合金溶射とC-5系塗装に比して著しく高く，JIS K 5600-7-9のサイクルDの2,000cyclesに相当する腐食環境においても，クロスカットの鋼素地露出部において 十分な防食性能を有することを明らかにした．Key Words : alloy thermal spray, corrosion resistance, anti-corrosion performance, accelerated corro- sion test, electrochemical test, adhesion test
1. はじめに 鋼構造物の防食方法として，一般に塗装が採用されて いる．しかし，腐食性が高い飛来海塩環境や凍結防止剤 を含んだ漏水環境に曝される鋼道路橋において，付着塩 の雨洗効果がほとんど無く，塩が付着・蓄積しやすい部 位に著しい腐食損傷が生じている 1)．このように腐食性 が高い部位の耐食性を向上させること等を目的として， Zn，Al および Mg を用いた金属溶射が採用されてきた． 特に，プラズマアークによるAl-Mg合金溶射については， 他の溶射皮膜に比して，高い耐食・防食性能が期待され ている．先行研究2)-8)ではZn，Al および Zn-Al 合金溶射 を対象とした多数の腐食試験が行われ，その耐食特性や 防食性能について様々な知見が得られている．しかし， Al-5Mg 合金溶射については，十分に明らかにされてい ない． 本研究ではNaCl が介在する高腐食性環境における Al-5Mg 合金溶射の耐食・防食特性を評価することを目的と して，溶射皮膜にクロスカットを精密機械加工で導入し た鋼板を用いて，JIS K 5600-7-9 に規定されるサイクル D の複合サイクル腐食促進試験を実施した．また，溶射の 防食性能を比較するために，新設の鋼道路橋で最も実績 が多い Zn-15Al 合金溶射，および塗装との防食性能を比 較するために，鋼道路橋防食便覧で規定されている防食 性能に優れた重防食塗装である C-5 塗装系（以下，C-5 塗装）9)についても同様の条件で腐食促進試験を行った． 各皮膜の耐食・防食特性は，皮膜の一般部に加えて， クロスカット部から皮膜劣化挙動，クロスカットの鋼素
地露出部の腐食挙動に着目して，外観，アノード分極曲 線，引張付着強度，インピーダンス，膨れ性状およびエ ネルギー分散型X線分光法（以下，EDX）による元素分 析に基づき評価した． 2. 腐食促進試験と皮膜劣化評価の方法 (1) 試験体 試験体には表-1 に示す化学成分から成る JIS G 3106 SM490A の鋼板を用いた．鋼板の寸法は 150×70×6mm で ある．防錆皮膜はAl-5Mg 合金溶射，Zn-15Al 合金溶射お よびC-5 塗装の計 3 種類とした．Al-5Mg 合金溶射と Zn-15Al合金溶射には，それぞれプラズマアーク溶射（エア ー圧：0.40 N/mm2，プラズマガス圧：0.35 N/mm2，電流： 60A）とガスフレーム溶射（プロパンガス圧：0.28 N/mm2，O2ガス圧：0.34 N/mm2，エアー圧：0.48 N/mm2） を用いた． 鋼板のブラスト処理には，表-2に示す成分のガーネッ ト混合材（粒度：0.3～0.9mm）を研削材として用いた． 溶射用鋼板は湿式ブラスト処理（算術平均粗さ Ra： 12μm ，最大高さ Rｚ：80μm）した．塗装用鋼板について は，乾式ブラスト処理（Ra：10μm ，Rｚ：69μm）した後 に塗装をエアレススプレーで塗布した．これらのブラス ト処理は，ISO 8501-1に規定される Sa3.0に準じて実施し た．なお，Al-5Mg 合金溶射，Zn-15Al 合金溶射および C-5 塗装の皮膜厚の平均値は，電磁誘導式膜厚計（測定精 度：±1μm，分解能：1μm（0～999μm），10μm（1～ 8mm））で各試験体 4 箇所，11 回ずつ計 44 回測定する ことで算出し，それぞれの平均値は180m，160m およ び404mであり，そのばらつきは10%以下であった．鋼 板の端部については，腐食促進試験中に皮膜が先行して 劣化しないように，膜厚を確保するため，溶射皮膜につ いては2C，塗装については 2R の面取り処理をした．本 研究では皮膜の一般部に加えて，クロスカット部からの 皮膜劣化と鋼素地の腐食・防食特性を評価するため，ク ロスカットを精密機械切削により各皮膜に導入した．機 械切削は同皮膜の試験体間の個体差，各皮膜の硬度や粘 度の差異による切削誤差を極力低減するために，機械加 工の条件を機械工具の種類・耐摩耗特性や工具の回転速 度などに着目して検討した．その結果，工具には刻印カ ッターを選定し，工具の回転速度，送り速度および切削 深さについては，皮膜種類と膜厚に応じて決定すること とした．クロスカットの始終端については，機械加工の 品質不整により，端部からの皮膜劣化や鋼素地の腐食が カットの一般部に比して早期に生じないように，試験体 の水平面に対して 10の勾配を設けて機械切削した．ま た，マイクロスコープを用いて，全試験体の切削溝の幅 と深さを測定し，それらの切削誤差が目標値の±20%以 下のものだけを試験体に採用した． クロスカットを導入した試験体の形状・寸法を図-1に 示す．鋼板の下端からクロスカット下端までの縁端距離 は，試験体の設置樋に滞水する塩水の溶射皮膜の毛細管 現象によるクロスカット下端部の皮膜劣化や鋼素地の腐 食を予防するため，30mm とした．なお，この縁端距離 は予備試験により決定した．クロスカットの加工溝の断 面形状を図-2に示す．溶射被膜の犠牲陽極効果および塗 膜の環境遮断性の観点から，すべての試験体で鋼素地露 出幅 W を一定にする必要がある．また，鋼板自体の初 期不整をレーザー測定した結果，そのうねりの高低差が 約20m 生じていた．この不整による影響も含めて，切 削溝の深さは各皮膜の平均膜厚 tcに100m加え深さで溝 を機械切削した． この際の W は，刻印カッターの先端 表-1 鋼材の化学成分（mass%） C Si Mn P S 0.12 0.26 1.15 0.016 0.004 図-1 試験体と欠陥の形状・寸法，および皮膜厚の 測定点（単位：mm） 120 60 10 60 6 2C (溶射皮膜), 2R (重防食塗装)
SiO2 Fe2O3 Al2O3 MgO CaO
36.0 33.0 20.0 6.0 2.0 表-2 ガーネット混合材の化学成分（mass%） 図-2 加工溝の概略図（単位：m） 100 tc 皮膜 鋼材 W 切削溝 150 70 + + + + +：膜厚の測定点
形状に基づき520m程度を目標値とした． (2) 腐食促進試験 複合サイクル腐食促進試験には，溶射皮膜鋼板に対す るJISの腐食促進試験が存在しない．そこで，溶射と塗 装の耐食・防食特性を比較するため，塗膜に対する試験 条件であるJIS K 5600-7-9に規定されるサイクルDを適用 した．試験終了までのサイクルDの繰返し回数は，Zn-15Al合金溶射については1,000cycles，Al-5Mg合金溶射と C-5塗装については，2,000cyclesとした．試験体はJIS Z 2371に基づき，鉛直に対して約15度傾けて試験槽内に設 置した．また，試験体の試験槽内における設置位置が皮 膜の劣化やクロスカットの鋼素地露出部の腐食挙動に及 ぼす影響を極力低減するために，28cycles毎に全試験体 の設置位置をローテーションした．ここで，サイクルD の腐食試験条件で腐食させた裸普通鋼板（JIS G 3106 SM490A，寸法：70×150×6mm）の平均腐食深さに基づ き腐食促進倍率を換算すると，飛来海塩環境で塩の雨洗 効果が無い沖縄本島の沖縄自動車道の許田高架橋 （Lat.2632’N，Long.12757’E）の下（気温：23C，相対 湿度：73%RH，飛来海塩量：0.78mdd（2009/3/-2012/4の平 均値））における，水平設置で大気暴露された裸普通鋼 板（JIS G 3106 SM490A，寸法：60×400×9mm）の対空面 の約7.5倍に相当する10), 11)． (3) 表面性状の測定 本研究では試験前を含む，各サイクルにおける皮膜と 腐食生成物の除去前の表面性状をレーザーフォーカス深 度計（スポット径：30m，分解能：±0.05m）を用いて， 0.2mmピッチで測定した12)．また，この測定結果に基づ き，各皮膜における皮膜の膨れ面積bAを算出した．なお， 膨れ領域の算出にあたって，膨れ領域と未腐食領域の高 さデータが混在する領域があったため，未腐食領域の皮 膜高さにおける95%信頼区間の点を閾値と設定し，この 値に比して高い領域を抽出してbAを算出した． (4) 皮膜劣化の評価方法 各試験体の皮膜自体（一般部）の劣化度を分析するた めに，腐食促進試験前後において，Al-5Mg合金溶射皮 膜のアノード分極測定，塗膜のインピーダンス測定およ び皮膜の引張付着強度試験を実施した．なお，インピー ダンス測定については，C-5塗装のみを対象にした．引 張付着強度については，後述するように，Zn-15Al合金 溶射において一般部の皮膜も劣化したため，C-5塗装と Al-5Mg合金溶射について試験を実施した．また，試験 終了後における膜厚測定は，1) C-5塗装とAl-5Mg合金溶 射については，一般部が劣化していないため，膜厚では 劣化を評価困難なこと，および2) Zn-15Al合金溶射につ いては，一般部の皮膜の著しい劣化と腐食生成物の多量 の生成・付着により測定が困難であったため実施してい ない． a) 溶射皮膜のアノード分極試験の方法 Al-5Mg合金溶射皮膜の電気化学的特性を把握するた めに，アノード分極試験を行った．試験片は試験終了前 後における試験体を40×20×6mmに切り出し，10×10mmの 測定領域以外を1液型のRTVシリコンゴムでマスキング することで作製した．なお，試験片はクロスカットによ る皮膜劣化の影響が無いクロスカット上側に位置する一 般部から採取した．この試験片と比較するため，鋼材と 溶射皮膜単体の試験体も製作して，前述と同様にマスキ ングした．溶射皮膜のみの試験体は，ガラス板に溶射す ることで製作した．アノード分極試験の概要図を図-3に 示す．測定に際して，対極にPt板，参照電極には Ag/AgCl電極を用いた．走査速度は20mV/minとし，電解 液には5mass%のNaCl aqを用いた． b) 塗膜のインピーダンスの測定方法 インピーダンス測定の概要図を図-4に示す．図中のガ ラス管はOリングを介して，試験体に押し当てて設置・ 対極 Pt 5.0mass%NaCl aq 10 mm 10 m m 試験体 KCl塩橋 パソコン ポテンショ/ ガルバノスタット KCl sat Ag/ A gCl 電極 図-3 アノード分極試験の概要図 0.001mass% NaCl aq 図-4 インピーダンス測定の概要図 ガラス管 Oリング 電極 鋼材 C-5塗装 パソコン LCRハイテスタ
固定した．なお，ガラス管の直径は32mmであり，測定 対象領域の面積は804mm2である．測定対象領域はクロ スカット部から進行する劣化の影響を受けないクロスカ ット上側に位置する一般部とした．本試験に先立って， 対象面の付着物（汚れ）と付着塩は60Cの蒸留純水を用 いて超音波洗浄した．電極にはPt板を用い，電解液と濃 度は塗膜劣化に配慮して，0.001mass%NaClaqを用いた． なお，測定時の印加交流電圧は10mVとした．周波数の 依存性を確認するため，また，塗膜の劣化によるインピ ーダンスの低下が低周波側で顕著になるため13)，周波数 範囲を10mHzから100kHzに変化させた．インピーダンス の測定には，LCRハイテスタ（測定レンジ：0.1～ 100M，測定範囲：10m～200M）を用いた． c) 皮膜の引張付着強度の試験方法 Al-5Mg合金溶射皮膜の引張付着強度試験に先立って， 試験時のドリーの弾性変形が付着強度に及ぼす影響を低 減する等のために，ドリーの材料にはSUS403を選した． また，ドリーと皮膜の間の曲げ応力を極力低減するため， その把持部にR10の加工を施すことで，ジグとドリーを 2点接触させる構造にした．ドリーの直径は，JIS K 5600-5-7（塗料一般試験方法）とJIS H 8300（亜鉛，アルミニ ウム及びそれらの合金溶射）の両者を満たすように 20mmとした．また，ドリー側の接着面は，アルミナサ ンド（#60）を用いてエアー圧を0.7 N/mm2としてブラス ト処理（Ra：6μm ，RZ：46μm）した．ドリーと試験体は， 2液室温硬化型（C-5塗装）と2液等量混合型（Al-5Mg合 金溶射）のエポキシ樹脂接着剤を用いて接着し，約24C と約30%RHの環境において約48時間養生した．皮膜の 引張付着強度の試験は，JIS K 5600-5-7に規定されるプル オフ法に基づき，各試験体で2ヶ所を対象として行った． なお，予備試験の結果に基づき，作用応力が1N/mm2/sec. 以下となるように，引張速度は0.5mm/minとした．引張 試験時の曲げの影響と荷重と変位の関係を評価するため に，引張試験にはオートグラフ（負荷容量：10kN，ク ロスヘッド速度範囲：0.5～500mm/min）を用いた．なお， ジグには試験時の曲げの影響を極力低減するために，ユ ニバーサルジョイントを取り付けた． (5) 表面性状の測定と腐食生成物の元素分析 腐食促進試験終了時に試験体のクロスカット近傍の表 面に生成した腐食生成物の化学元素を同定するために， 低真空の条件下でSEMを用いて腐食生成物を観察し， EDXにより元素分析を行った．また，試験体の断面にお ける元素マッピングに際して，C-5塗装のジンクリッチ ペイントに含有されるZn成分（特性X線励起電圧： 8.630keV）までマッピングするために，加速電圧は20kV とした．断面観察のサンプルの採取位置は，Al-5Mg合 金溶射試験体についてはカットの中央部，C-5塗装試験 体については，塗膜の膨れ幅の最大部からサンプルを採 取した． 3. 表面性状と皮膜の劣化度の評価結果 (1) 皮膜の表面状態と膨れ性状 a) 皮膜の表面状態 試験終了後における試験体の表面状態を表-3に示す． Al-5Mg合金溶射の試験体は，2,000cycles試験後にクロス カット部において白色の腐食生成物が生じているが，外 観上は鋼素地の酸化鉄のような赤褐色の腐食生成物は生 成されていない．C-5塗装の試験体については，試験開 始直後から鋼素地に赤褐色の腐食生成物が生じており， 400cyclesではクロスカットの中央部と直線部から発生し た塗膜膨れが生じている．この塗膜膨れの幅は，サイク ル数の増加にしたがって大きくなっている．また，クロ スカット近傍では，クロスカット領域で進行するアノー ド反応の対となるカソード反応によるものと考えられる 塗膜膨れも生じている．Zn-15Al合金溶射の試験体では， 腐食試験開始直後からクロスカット部と一般部に白色の 亜鉛の腐食生成物と考えられる物質が生じている．一般 部の腐食生成物が継続して生成され，腐食サイクル数が 増加するにしたがって，その付着量が増加している．そ の結果，400cycles程度で溶射皮膜が所々剥離している． この剥離現象は400cycles以降に加速度的に生じており， 700cycles以降では溶射皮膜が剥離し，鋼素地が露出した 領域に茶褐色の腐食生成物が生成されている． デジタルマイクロスコープを用いて撮影した試験体の 表面性状を表-4に示す．写真内の色は表面の凹凸を表し ている．ここでは，0，40，400，700，1,000および 2,000cycles後に観察した各皮膜におけるクロスカットの 端部と中央部について示す．Al-5Mg合金溶射ではサイ クル数の増加にともない，白色の腐食生成物が発生して いるが，溶射皮膜の膨れや鋼素地の腐食生成物はほとん ど生じていない．一方，C-5塗装については，40cycles以 前に鋼素地に赤褐色の腐食生成物が生成され，400cycles 以降については塗膜膨れが生じている．この塗膜膨れは， 鋼素地露出部の近傍から発生しているために，カソード 反応により発生したものと考えられる．また，1,000 cy-cles時には，腐食生成物に割れが生じている．Zn-15Al合 金溶射については，試験開始後から40cyclesにおいて， クロスカット部の鋼素地表面に白色の腐食生成物が生じ ている．40cycles以降についても，溶射皮膜の一般部が 著しく劣化していることから，防食性能はほとんど消失 していると言える． 以上の外観観察から，Zn-15Al合金溶射については， クロスカット部に加え，一般部についても皮膜の劣化が 著しく，防食性能がほとんど消失したため，以降の皮膜 土木学会論文集A1（構造・地震工学）, Vol. 72, No. 3, 440-452, 2016.
劣化を評価しないこととした． b) 皮膜の膨れ性状 レーザーフォーカス深度計で測定した腐食促進試験 1,000cycles後における皮膜の膨れ性状を図-5に示す．Al-5Mg合金溶射のクロスカット中央部の最大膨れ高さbh,max はいずれも0.1mm未満であり，ほとんど膨れが生じてい ないと言える．一方，C-5塗装については鋼材の腐食生 成物によるbh,maxが0.9~1.7mm程度になっており，クロス カット中央部で鋼材の腐食が進行していると言える． C-5塗装の膨れ面積と平均膨れ高さの経時変化を図-6 に示す．なお，塗膜膨れはクロスカットを包含する領域 を対象とした．サイクル数の増加にしたがって，膨れ面 積と平均膨れ高さは線形的に増加している．1,000cycles 経過後におけるAl-5Mg合金溶射とC-5塗装のクロスカッ ト部における膨れ面積bA の算出結果を表-5に示す．Al-5Mg合金溶射に比して，C-5塗装のbAが著しく大きくな っている．これは1,000cycles後においても継続している Al-5Mg合金溶射による犠牲陽極作用や溶射皮膜の腐食 生成物の付着による環境遮断作用などによるためと考え られる．また，カット部周辺の塗膜のbAのばらつきが小 さいため，試験体間の差異は小さいと言える． (2) 皮膜劣化の評価結果 a) 溶射皮膜のアノード分極試験の結果 腐食促進試験前後におけるAl-5Mg合金溶射の試験体 における一般部の表面性状を図-7に示す. 試験開始時に 比して，1,000cycles経過後におけるAl-5Mg合金溶射の表 面の金属光沢は減少しているが，表面性状は変化してい ない．また，2,000cycles後においても，鋼素地とAl-5Mg 合金溶射皮膜からの腐食生成物はほとんど生じていない． 腐食促進試験前のAl-5Mg合金溶射の皮膜単体と腐食促 進試験前後におけるAl-5Mg合金溶射皮膜のアノード分 極曲線を図-8に示す．図-8(a)に示す単体の溶射皮膜は， 2段階の反応となっている．これはMgとAlがそれぞれ単 独で酸化するためと考えられる．2,000cycles 後における 溶射皮膜の分極曲線は，腐食試験前に比して鋼板の自然 電位に近づいていることから，腐食促進試験により溶射 皮膜が劣化したと考えられる．しかし，鋼板に比して卑 な電位を維持していること，一般部および鋼素地からの 発錆が確認されないことより2,000cyclesの腐食促進試験 後においても，Al-5Mg合金による鋼材の犠牲陽極効果 が期待できると考えられる．また，1,000cycles後と2,000 cycles後の溶射皮膜の自然電位は，ほとんど変化してい ない．これは腐食促進試験開始の初期段階では若干劣化 するが，試験サイクルの増加にともない皮膜表面に酸化 皮膜が形成されることで，皮膜自体の劣化が停滞するた めと考えられる． b) 塗膜のインピーダンスの測定結果 C-5塗装のインピーダンスZと位相差 の測定結果を図-9に示す．腐食促進試験前と1,000cycles後については1つ の時定数のみ確認できるが，2,000cycles終了時には，高 周波側（100Hz付近）と低周波側（100mHz付近）におい 1,000 700 400 200 0 表-3 腐食促進試験後の試験体 Al-5Mg合金溶射 C-5塗装 Zn-15Al合金溶射 1,400 2,000 Cycles
C-5 塗装 Zn-15Al 合金溶射 Cy cles 0 40 40 0 70 0 1,0 00 2,0 00 Al-5M g 合 金溶射 表 -4 クロス カッ ト端部の 経時変 化（その 1） 1m m 1m m 1m m
C-5 塗装 Zn-15Al 合金溶射 Al-5M g 合 金溶射 2,0 00 1,0 00 70 0 40 0 40 0 Cy cles 表 -4 クロス カッ ト中央部 の経時 変化（その 2） 1m m 1m m 1m m
Al-5Mg合金溶射 C-5塗装 試験体No. 1 2 3 1 2 3 膨れ面積 bA(mm2) 25 31 48 760 622 833 平均膨れ面積 bA,mean (mm2) 35 738 図-6 C-5塗装の膨れ面積 bAと平均膨れ高さ bh 0 300 600 900 1200 0 1 2 3 4 5 膨れ 面積 bA (m m 2 ) 0 1000 2000 サイクル数 nc (cycles) 平 均膨れ高 さ bh (m m ) ：bA ：bh 3000
(a) 0cycle (b) 1,000cycles (c) 2,000cycles 図-7 Al-5Mg合金溶射皮膜の表面形状
表-5 膨れ面積 bAの算出結果（Al-5Mg合金溶射と C-5塗装）
1mm 1mm 1mm

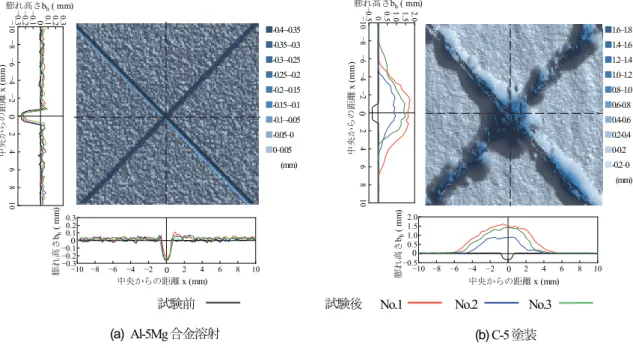

図-5 クロスカット中央部の断面図（サイクル Dの繰返し回数：1,000cycles） (a) Al-5Mg合金溶射 (b)C-5塗装
試験前 試験後 No.1 No.2 No.3
■-0.4–-0.35 ■-0.35–-0.3 ■-0.3–-0.25 ■-0.25–-0.2 ■-0.2–-0.15 ■-0.15–-0.1 ■-0.1–-0.05 ■-0.05–0 ■0–0.05 (mm) ■1.6–1.8 ■1.4–1.6 ■1.2–1.4 ■1.0–1.2 ■0.8–1.0 ■0.6-0.8 ■0.4-0.6 ■0.2-0.4 ■0-0.2 ■-0.2–0 (mm) − 10 − 8 − 6− 4− 2 2 4 6 8 10 −0 .2 −0.1 0.1 0.2 0.3 中央からの 距離 x ( m m ) 膨れ高さbh ( mm) 0 0 −0 .3 −10 −8 −6 −4 −2 2 4 6 8 10 −0.2 −0.1 0.1 0.2 0.3 中央からの距離 x (mm) 膨れ 高さ bh ( m m ) 0 0 −0.3 − 10 − 8− 6− 4 −2 2 4 6 8 10 −0 .5 0.5 1.0 1.5 2.0 中央からの距離 x ( m m ) 膨れ高さbh ( mm) 0 0 −10 −8 −6 −4 −2 2 4 6 8 10 −0.5 0.5 1.0 1.5 2.0 中央からの距離 x (mm) 膨れ高 さ bh ( m m ) 0 0
−1.2 −1 −0.8 −0.6 −0.4 10−2 100 102 104 106 電 流密度 i (µ A /cm 2 ) 電位 V ( vs.Ag/AgCl ) −0.8 −0.6 −0.4 10−2 100 102 104 106 電流 密 度 i (µ A ・ cm −2 ) 電位 V (V vs.Ag/AgCl) 鋼材 0cycle 1,000cycles −0.7 −0.5 2,000cycles て2 つの異なる時定数を持つインピーダンスが存在して いる．これらは図-10に示す等価回路で表現できると考 えられる．すなわち，試験前と 1,000cycles 後，および 2,000cycles 後はそれぞれ図-10(a)および図-10(b)で表現で きると考えられる 14)．なお，図-10(b)中の電気二重層容 量Cdlおよび電荷移動抵抗Rcは，塗膜劣化後に塗膜と鋼 素地の界面に水膜が形成されることに起因した回路素子 を示している．したがって，2,000cycles 後については， 塗膜の一般部においても劣化が進行していると考えられ る．しかし，後述するように，1,000cycles 後における C-5塗装の付着引張強度は，3 N/mm2程度であり，試験前に 比して，30%程度しか低下していないため，塗膜はほと んど劣化してないと考えられる． c) 皮膜の引張付着強度の試験結果 C-5塗装と Al-5Mg合金溶射の試験体を用いた皮膜の引 張付着強度試験後における破壊面の例を表-6に示す．こ こでは，腐食試験前と1,000cycles 後の試験体について示 す．C-5 塗装の破壊モードは，ジンクリッチペイント層 内の凝集破壊であった．また，Al-5Mg 合金溶射につい ては，溶射皮膜と鋼素地表面の界面破壊であった．また， 試験体によらず，載荷時に冶具やドリーなどの不整によ る曲げの形跡が破壊面に生じていなかった． C-5塗装およびAl-5Mg合金溶射の試験体の腐食試験前 後における荷重Pと変位δの関係を図-11に示す．腐食試 験後のC-5塗装のP- δ曲線の勾配は，腐食試験前に比して 減少している．一方，Al-5Mg合金溶射については，腐 食試験前後のP- δ曲線の勾配は，載荷後半部において腐 食試験後の勾配が腐食試験前に比して僅かに低下してい るが，腐食試験前後で同程度になっている． C-5塗装とAl-5Mg合金溶射の試験体の腐食試験前後に 図-8 Al-5Mg合金溶射のアノード分極曲線 図-9 C-5塗装のインピーダンス特性 (a) インピーダンス Z 10−3 10−2 10−1 100 101 102 103 104 105 103 104 105 106 107 108 109 ：0cycle ：1,000cycles イン ピ ーダ ンス Z ( 周波数 f (Hz) 106 ：2,000cycles (b) 位相差 10−3 10−2 10−1 100 101 102 103 104 105 −100 −80 −60 −40 −20 0 周波数 f (Hz) ：0cycle ：1,000cycles 位相差 (de g.) 106 ：2,000cycles
0 0.1 0.2 0.3 0.4 0.5 0 500 1000 1500 2000 2500 荷重 P (N) 変位 (mm) 0cycle 1,000cycles 1回目 2回目 3回目 0 0.2 0.4 0 500 1000 1500 2000 2500 荷重 P (N) 変位 (mm) 0cycle 1,000cycles 0.1 0.3 0.5 1回目 2回目 3回目 おける付着引張強度tを図-12に示す．tのデータのばら つきが，腐食促進試験の前後や皮膜の違いによらず，比 較的小さいこと，また，図-11で示したP-δ曲線の勾配 の性状から，載荷時に治具やドリーなどの不整による曲 げがほとんど作用していない理想的な付着強度試験が実 施できたと言える．腐食促進試験前に比して，C-5塗装 とAl-5Mg合金溶射のtは，それぞれ25%と15%減少して おり，若干劣化すると言える．しかし， C-5塗装とAl-5Mg合金溶射の試験体は，1,000cycles後においてもそれ ぞれ，3 N/mm2と6N/mm2程度以上の付着引張強度を有し ているため，比較的健全な状態であると言える15)． (3) 腐食生成物の元素分析の結果 Al-5Mg合金溶射とC-5塗装の試験体で生成された腐食 生成物の成分を同定するために，SEM-EDXにより分析 した．試料は図-13に示すようにクロスカットの中央部 図-10 等価回路図 Rsol Cf Rf (a) 電荷移動過程律速（健全時） Rf Cf Rc Cdl Rsol Zw (b) 拡散影響下（劣化時） 図-11 腐食促進試験前後における変位 δと荷重 Pの関係 (b) C-5塗装 (a) Al-5Mg合金溶射 試験体側 表-6 試験体とドリーにおける破壊面 ドリー側 C-5塗装 ドリー側 試験体側 Al-5Mg合金溶射 0 cycle 1,000 cycles 1mm 5mm
近傍から採取した．EDX の分析結果を図-13に示す．C5 塗装試験体の腐食生成物には，Fe がリッチになってい るため，鋼素地が腐食していると言える．また，腐食生 成物層内にはNaと Clが存在していることから，NaClを 含有している．一方，Al-5Mg 合金溶射の試験体につい ては，Fe が存在していないため鋼素地は腐食していな いと言える． 以上の結果から，Al-5Mg 合金溶射皮膜については， 1,000cycles 試験後についても鋼素地は腐食しておらず， Al-Mg 合金による犠牲陽極作用や溶射皮膜の腐食生成物 の付着による環境遮断効果により，鋼素地が防食されて いると言える． Al-5Mg合金溶射とC-5塗装の試験体の採取位置の断面 サンプルの元素マッピングを図-14に示す，ここでは， 試験体のクロスカット部の結果のみについて示す．Al-5Mg合金溶射のクロスカット近傍の腐食生成物には，Fe が含有されておらず，AlとMgが存在している位置でOも 検出されていることから，AlとMgの酸化物が生成され ていると言える．一方，C-5塗装のクロスカット部につ いては，Feがリッチな腐食生成物が存在しているため， 鋼素地が腐食していると言える．また，図-14(b)のSEM 画像から，C-5塗装試験体の塗膜欠陥部から生じた腐食 生成物はポーラスな状態になっている．本研究で用いた JIS K 5600-7-9のサイクルDには塩水噴霧の過程があるた め，さび層中に塩分環境下で生成されやすい-FeOOHが 含有していると考えられる．-FeOOHは鋼素地の腐食反 応の発生にともない，カソード反応として酸素の還元反 応と同時に一部が還元されFe3O4を形成する16), 17) ．この反 図-12 腐食試験前後の付着引張強度t 0 8 12 4 0cycle 1,000cycles 平均値 Al−5Mg合金溶射 C−5塗装 引張 付着 強 度σ ｔ ( N /m m 2 ) 6.7 5.88 3.9 2.9 図-13 腐食生成物の成分分析の結果 (a) Al-5Mg合金溶射 (b) C-5塗装 SEM SEM 0 20 40 60 80 100 0 20 40 60 80 100 At % O Na Mg Al wt % wt% At% 0 20 40 60 80 100 0 20 40 60 80 100 At % O Na Cl Fe wt % At% wt%
応が生じる際には，腐食生成物が体積収縮するため，腐 食生成物がポーラスになったと考えられる． 4. まとめ 本研究ではNaCl が介在する高腐食性環境における Al-5Mg 合金溶射の耐食・防食特性を評価するために，溶射 皮膜にクロスカットした鋼板を用いて，JIS K 5600-7-9 の サイクルDによる複合サイクル腐食促進試験，電気化学 試験お よび皮膜の引張付着強度試験を実施した．また， Zn-15Al合金溶射とC-5系の重防食塗装についても試験を 行うことで，Al-5Mg 合金溶射の耐食・防食特性と比較 した． 本研究で得られた主な結果を以下に示す． 1）Zn-15Al合金溶射の皮膜は，1,000cycles 程度のサイク ルD（JIS K 5600-7-9）に相当する塩による高腐食性環境 においては，クロスカット部だけではなく，一般部につ いても，溶射皮膜が全面的に劣化・剥離するため，皮膜 の耐食性能が低く，防食性能も維持できない． 2） C-5系の重防食塗装は，2,000cycles程度のサイクルDに 相当する腐食環境であっても，インピーダンスおよび鋼 素地との付着引張強度はほとんど変化せず，皮膜は劣化 しない傾向にある．Al-5Mg合金溶射皮膜についても， 同様に2,000cycles程度のサイクルDに相当する腐食環境で は，自然電位と皮膜の付着引張強度はほとんど変化せず， 皮膜は劣化しない． 3）C-5 塗装の皮膜は，2,000cycles 程度のサイクル D に相 当する腐食環境では，クロスカット部近傍で塗膜膨れが 生じ，鋼素地が腐食する．一方，Al-5Mg 合金溶射皮膜 については，一般部とクロスカット部において，鋼素地 から腐食が発生することなく，防食性能は維持される． 今後は，溶射の材料や施工法が異なる多種の溶射皮膜 を対象として，様々な大気腐食環境における耐食・防食 特性について検討する予定である． 謝辞：本研究の一部は，平成25～27 年度 文部科学省科 学研究費補助金 基盤研究(B) (課題番号：25289138) (代 表：貝沼重信)の研究助成金を用いて実施した． Al Mg Fe O 200m SEM 20m (a) Al-5Mg合金溶射(×180倍) Zn Cl 200m SEM 20m (b) C-5塗装(×60倍) 図-14 SEM-EDX分析の結果 O Fe
参考文献 1) 巨大構造物のヘルスモニタリング―劣化のメカニズ ムから監視技術とその実際まで―，エヌ・ティー・ エス，双文社，2015. 2) 塗谷紘宣，鈴木紹夫，石川量大，北村義治：Zn, Al お よびZn-Al 合金溶射皮膜の耐候性，材料と環境，Vol. 51, pp. 404-409, 2002. 3) 伊藤義人，金仁泰，肥田達久，坪内佐織，忽那幸 浩：鋼橋防食に用いられる金属皮膜の腐食劣化評価 に関する実験的研究，構造工学論文集，Vol. 51A, pp. 1059-1067, 2005. 4) 吉留俊和，中野敦，押川渡，米沢昇：屋外促進暴露 試験を用いた表面処理鋼板の腐食性評価，第 61 回材 料と環境討論会2014, C-206, pp. 337-340, 2014. 5) Tokaji, K., Ogawa, T., Hwang, J. U., Kobayashi, Y. and
Harada, Y. : Corrosion fatigue behavior of a steel with sprayed coatings, Journal of Thermal Spray Technology, Vol. 5, No. 3, pp. 269-276, 1996.
6) Mayne, J. E. O. : The mechanism of the inhibition of corro-sion of iron and steel by means of paint, Official Digest, Vol. 24, pp. 127-136, 1952.
7) Pardo, A., Casajus, P., Mohedano, M., Coy, A. E., Viejo, F., Torres, B. and Matykina, E. : Corrosion protection of Mg/Al alloys by thermal sprayed aluminium coatings, Applied
Sur-face Science, Vol. 255, pp. 6968-6977, 2009.
8) Jiang, Q., Miao, Q., Liang, W. P., Ying, F., Tong, F., Xu, Y., Ren, B. L., Yao, Z. J. and Zhang, P. Z. : Corrosion behavior of arc sprayed Al–Zn–Si–RE coatings on mild steel in 3.5 wt% NaCl solution, Electrochimica Acta, Vol. 115, pp.
644-656, 2014. 9) （社）日本道路協会：鋼道路橋防食便覧 1, 2014. 10) 貝沼重信，山本悠哉，伊藤義浩，林秀幸，押川渡： 腐食生成物層の厚さを用いた無塗装普通鋼材の腐食 深さとその経時性の評価方法，材料と環境，Vol. 61, No. 12, pp. 483-494, 2012. 11) 小林淳二，貝沼重信：大気環境と JIS サイクル D 腐食 促進試験における裸普通鋼材の腐食挙動の相関性と 腐食促進倍率に関する基礎的研究，材料と環境 2015, D-207, pp. 287-290, 2015.
12) Kainuma, S., Ahn, J. H. and Jeong, Y. S. : Investigation on the stress concentration effect at the corroded surface achieved by atmospheric exposure test, Materials Science &
Engineering A, Vol. 602, No. 25, pp. 89-97, 2014.
13) 浅利満頼，水流徹，春山志郎：塗装鋼板の劣化過程 とインピーダンス特性，防食技術，Vol. 36, No. 3, pp. 134-141, 1987.
14) Katayama, H. : Surface and interfacial analysis using elec-trochemical impedance measurement, The Japan Institute of
Metals and Materials, Vol. 78, No. 11, pp. 419-425, 2014.
15) 日本鋼構造協会：鋼橋塗膜調査マニュアル，JSSC テ クニカルレポート，1993. 16) 小玉俊明：海浜環境と耐候性鋼，材料と環境，Vol. 49, No. 1, pp. 3-9, 2000. 17) 山下正人，幸英昭，長野博夫，三沢俊平：長期大気 腐食による耐候性鋼さび層の安定化過程，材料と環 境，Vol. 43, No. 1, pp. 26-32, 1994. (2016. 3. 10 受付)
FUNDAMENTAL STUDY ON ANTI-CORROSION CHARACTERISTICS
OF Al-5Mg ALLOY THERMAL SPRAYING COATINGS
IN HIGHLY CORROSIVE ENVIRONMENT WITH NaCl
Shigenobu KAINUMA, Xiaolong GUO, Junji KOBAYASHI,
Kazuyoshi MUTO and Hirokazu MIYATA
In previous studies, anti-corrosion characteristics of alloy thermal spraying coating has been investigated by various corrosion tests. However, the characteristics of Al-5Mg alloy thermal spraying coating remains largely unknown. In this research, to evaluate the characteristics, accelerated corrosion tests, electro-chem-ical tests and tensile adhesion tests were conducted. In addition, similar corrosion tests were carried out to compare the characteristics with other coatings by Zn-15Al alloy thermal spraying and C-5 heavy-duty anticorrosive coatings. From these test results, corrosion resistance of Al-5Mg alloy thermal spraying coat-ing is much greater than that of Zn-15Al alloy and C-5 anticorrosive coatcoat-ings. Al-5Mg alloy coatcoat-ing with a cross-cut has enough anti-corrosion performance against highly corrosive environment with NaCl corre-sponding to 2,000cycles of cycle-D specified in JIS K 5600-7-9.
