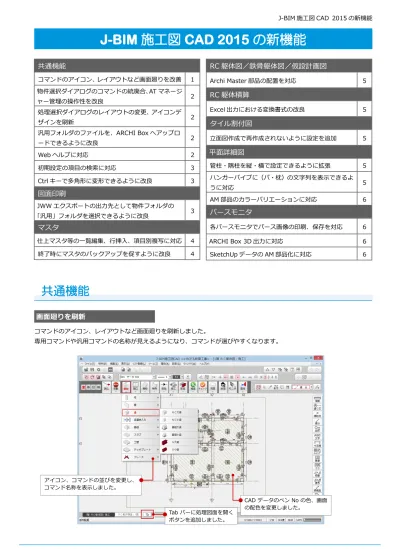

J-BIM 施工図 CAD 2015 の新機能
共通機能
コマンドのアイコン、レイアウトなど画面廻りを改善 1 物件選択ダイアログのコマンドの統廃合、AT マネージ ャー管理の操作性を改良 2 処理選択ダイアログのレイアウトの変更、アイコンデ ザインを刷新 2 汎用フォルダのファイルを、ARCHI Box へアップロ ードできるように改良 2 Web ヘルプに対応 2 初期設定の項目の検索に対応 3 Ctrl キーで多角形に変形できるように改良 3図面印刷
JWW エクスポートの出力先として物件フォルダの 「汎用」フォルダを選択できるように改良 3マスタ
仕上マスタ等の一覧編集、行挿入、項目別複写に対応 4 終了時にマスタのバックアップを促すように改良 4RC 躯体図／鉄骨躯体図／仮設計画図
Archi Master 部品の配置を対応 5RC 躯体積算
Excel 出力における変換書式の改良 5タイル割付図
立面図作成で再作成されないように設定を追加 5平面詳細図
管柱・隅柱を縦・横で設定できるように拡張 5 ハンガーパイプに（パ・枕）の文字列を表示できるよ うに対応 5 AM 部品のカラーバリエーションに対応 6パースモニタ
各パースモニタでパース画像の印刷、保存を対応 6 ARCHI Box 3D 出力に対応 6 SketchUp データの AM 部品化に対応 6 コマンドのアイコン、レイアウトなど画面廻りを刷新しました。 専用コマンドや汎用コマンドの名称が見えるようになり、コマンドが選びやすくなります。画面廻りを刷新
共通機能
アイコン、コマンドの並びを変更し、 コマンド名称を表示しました。 CAD データのペン No の色、画面 の配色を変更しました。 Tab バーに処理図面を開く ボタンを追加しました。コマンドの統廃合 同じコマンドは統合し、関連性のある コマンドは配置をまとめるなど改善しまし た。 マネージャー管理の操作性 （ARCHITREND Manager 使用の方） マネージャー管理の場合に、簡易マネージャ ーに切り替えなくても、お客様の追加や工事 の追加、ARCHI Box に関連付けなど行える ように改良しました。お客様ごとのデータ管 理が、より手間なく行えるようになります。
物件選択の刷新
右クリック お客様、工事の追加、ARCHI Box の関 連付けなどを可能にしました。 コマンドの統廃合、配置の見直し を行いました。 FC コンシェルジュの起動を可能にし、 お知らせを表示しました。 ユーザーインタフェースを見直し、アイコン のデザインが刷新され、図面とマスタが選び やすくなります。処理選択の刷新
Web ヘルプに対応しました。最新の Help が参照できるようになります。Web ヘルプ
汎用フォルダから JWW や DWG/DXF ファイルを、ARCHI Box へアップロードできるように改良しました。ARCHI Box で 汎用データを共有できます。
また、これらのデータを ARCHI Box へアップすることで、iPad でも閲覧できるようになります。
ARCHI Box アップローダーの改良
設定項目の検索に対応しました。 検索を行うことにより、設定がどこにあるの か探しやすくなります。
初期設定の改善
検索ワード を設定 検索された 分類が表示 検索された設定 には ■ が表示 領域データのトラッカー編集において、Ctrl キーを使って頂点を増やせるように改良し ました。 Ctrl キーを押しながら辺の中央のポイントを クリックすると頂点を追加できます。 矩形入力したハッチングや水平面など、頂点 を増やして多角形に変更できます。トラッカーの領域編集の改良
2 2 Ctrl キー なし Ctrl キーを 押しながら 1 1 トラッカー△ をクリック 【従来の変形】 【2015 で追加された変形】JWW エクスポートの改良
図面印刷
「変換_jww」フォルダに出力 物件フォルダ（001、002 など）内 の「汎用」フォルダに出力 JWW エクスポートの出力先として、物件フ ォルダの「汎用」フォルダを選択できるよう に改良しました。 JWW ファイルの ARCHI Box へのアップロ ードが容易にできるようになります。マスタ
一覧編集 仕上マスタの一覧編集画面で識別名や素材 の変更、順番の入替ができるようになりまし た。 頻繁に使用する仕上を上位に移動するなど、 仕上の配置時の操作性も向上します。順番を 入れ替えても、部屋などに割り当てられてい る仕上が変わることはありません。 行挿入 仕上マスタの一覧編集画面で行を挿入でき るようになりました。 種別ごとに一行空けたりすることで見やす くできるようになります。 複写機能の強化 仕上マスタの複写時に項目別に複写できる ようになりました。 積算情報だけを複写して色違いの仕上を作 成するときなどに利用すると作業手間が軽 減できます。仕上マスタ等の一覧編集
名称の 変更 AM 素材 の変更 並び替え 行の挿入 J-BIM 施工図 CAD の終了時、マスタのバッ クアップを促すよう対応しました。 万が一に備えてバックアップをとっておく ようにしてください。マスタのバックアップ
マスタの一括バック アップが起動 次の間隔でバックアップ の確認画面が開きます。 【基本設定（システム 2）】RC 躯体図、鉄骨躯体図、仮設計画図で AM 部 品を配置できるようにしました。 AM 部品（その他）の重機などを配置して、 パースモニタ等で確認できるようになりま す。
AM 部品の配置を対応
タイル立面図を作成するときのダイアログ に、［タイル再作成しない］の項目を追加し ました。この項目を ON にすることで、手前 のスラブや梁の断面部分がクリップされた 状態で汎用図面に出力することができるよ うになります。タイル立面図の図面作成を拡張
表示されている タイル立面図の まま複写 【仮設計画図】 AM 部品 【［タイル再作成しない］OFF】RC 躯体図／鉄骨躯体図／仮設計画図
タイル割付図
平面詳細図
管柱・隅柱のサイズを縦横で設定できるよう に拡張しました。 納まり上サイズ違いにする場合や門型フレ ーム工法のイメージを表現できるようにな ります。木柱の拡張
管柱 隅柱 ［幅 Y］を ON ハンガーパイプに（パ）（パ・枕）の文字列 を表示できるように対応しました。 図面表現が向上し、わかりやすくなります。ハンガーパイプの文字列表示
【枕段：OFF】 【枕段：ON】Excel 出力の変換書式を改良
【RC 躯体積算】RC 躯体積算
RC 躯体積算のデータを Excel に出力する際 に、躯体積算－コンクリート、型枠、鉄筋の 計欄で、マイナス数値の場合に「▲」文字付 の書式としていたのを「－」付き数値書式に 変換するようにしました。また、集計－部位 別比較表で、小計が（）付きの文字列で変換 されていたのを数値書式で変換するようにし ました。 【Excel】 【［タイル再作成しない］ON】AM 部品のカラーバリエーションに対応しま した。 色替えのシミュレーションが容易になりま す。また、色の種類分だけ部品を作る必要が なくなり、1 つの部品で複数の色を登録でき ます。部品の数が少なくなり、選択しやすく なります。
AM 部品のカラーバリエーション対応
カラーバリエーション対応を示すマークパースモニタ
施工図の各パースモニタで画像の印刷、保存 を行えるようにしました。 他のアプリケーションを経由しないでパース 画像の印刷、保存ができるようになります。パースモニタの画像印刷・保存対応
作成する画像の サイズを選ぶ ARCHI Box 3D 出力に対応しました。Archi Box3D 出力を対応
SketchUp の SKP ファイルを Archi Master の部品マスタに取り込んで、CAD 図面に配置 できるように対応しました。 SketchUp で作成した部品、他アプリケーシ ョンから SKP ファイルに出力された部品も 配置できるようになったため、パースの表現 が多彩になります。
