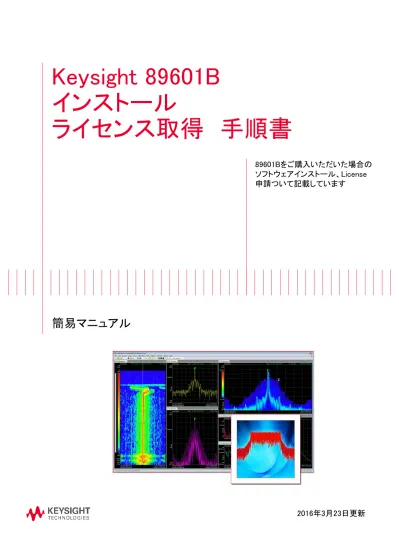

89601Bをご購入いただいた場合の
ソフトウェアインストール、License
申請ついて記載しています
簡易マニュアル
Keysight 89601B
インストール
ライセンス取得 手順書
2016年3月23日更新
目 次
1. Keysight 89601B VSA Software インストール方法
1.1 システム要件
1.2 ソフトウェア ダウンロード
1.3 Translator Frameworkの終了
1.4 Xシリーズ・シグナル・アナライザにインストールする場合の注意点
1.5 Windows7のInfiniiumオシロスコープにインストールする場合の注意点
1.6 VSAインストーラの起動
1.7 インストールの開始
2. Keysight 89601B VSA Software ライセンス取得方法
2.1 ライセンス申請に必要なHost IDの取得
2.2 myKeysightの登録
2.3 ライセンス登録手順
2.3.1 初めてキーサイト・ソフトウェア・マネージャにアクセスする場合
2.3.2 すでにキーサイト・ソフトウェア・マネージャにご登録がある場合
2.4 ライセンスのインストール
３．License Subscriptionの追加
1 Keysight 89601B VSA Software インストール方法
1.1 システム要件
インストールするPCのシステム要件をご確認ください。最新の情報は以下URLよりご覧いただけます。
[ 89601B インストール システム要件] http://www.keysight.com/find/89600-pc システム要件（2016年2月現在）オペレーティングシステム Microsoft Windows 7 Professional, Enterprise or Ultimate (32 or 64 bit) Microsoft Windows 8 Professional or Enterprise (32 or 64 bit)
CPU 1 GHz minimum (>2 GHz 推奨) RAM 2 GB minimum (4 GB 推奨) Video RAM 128 MB (512 MB 推奨) Hard disk 3 GB minimum available
1.2 ソフトウェア ダウンロード
付属CDをお持ちの方は、手順1.7「インストールの開始」から参照してください。付属CDをお持ちでない方は、 以下のサイトにアクセスしていただき、exeファイルをダウンロードした後、インストールするPCへコピーして 下さい。 リストより、“89600VSA Software”の項を探してください。 図1.1 VSAダウンロードサイト1.3 Translator Frameworkの終了
新規インストールではなく、すでに古いバージョンの89601BがインストールされていてSCPIによるプログ ラミングを行われていた場合、Translator Frameworkが起動している場合がございます。その場合、 89601Bのインストールの前に、Translator Frameworkをあらかじめ終了させてください。タスクバーよ りTranslator Frameworkの有無をご確認いただき、起動している場合は、[右クリック]->{Exit}より終了 してください。 図1.2 Translator Frameworkの終了 [スペクトラム・アナライザ/ベクトル・シグナル・アナライザ アップデートセンター] http://www.keysight.com/find/sa_software1.4 Xシリーズ・シグナル・アナライザにインストールする場合の注意点
Xシリーズ・シグナル・アナライザ（N9030A PXA/N9020A MXA/N9010A EXA/N9000A CXA）内部 には出荷時に89601Bソフトウェアがプリインストールされています。 Xシリーズ・シグナル・アナライザ内部の89601Bをアップグレードいただく際には、Xシリーズ・シグ ナル・アナライザのFirmwareと89601Bの互換性をご確認ください。下記URLより互換性マトリクスが ご覧いただけます。 Xシリーズ シグナル・アナライザのFirmware Revisionは以下操作にてご確認ください。 [System]->{Show}->{System} Xシリーズの内部にインストールする際、Administratorアカウントでインストールを行っていただく必 要がございます。 起動した際のユーザアカウントは“Instrument”になっておりますので、一度、 [Alt]-[Ctrl]-[Delete]よりLog offしていただき、下記アカウントにてログインしなおしてからインス トール作業を行ってください。 ====================================================== ユーザー名 ： Administrator パスワード ： agilent4u または Keysight4u! ※パスワードは出荷時期によって異なります。 Keysight4uには最後にビックリマーク！が付きます ======================================================
1.5 Windows7のInfiniiumオシロスコープにインストールする場合の注意点
89601Bのインストールを行う前に下記操作により、仮想メモリを1GB以上にしてください。 ① オシロスコープアプリケーションを最小化します。② [Windowsスタートボタン]->[Control Panel]->[Administratie
Tools]をダブルクリック->[Computer Management]をダブルクリック-Tools]をダブルクリック->[Computer Management(Local)]を右クリック->[Properties]->[Advanced]タブ->[Performance Setting]->[Virtual Memory]->[Change] ③ “Initial Size”と”Maximum Size”を1000MBに設定
④ [Set]->[OK]->リブートメッセージを[OK]->[OK]->[OK] ⑤ システム設定変更のダイアログが出たら[Yes]
[89600 VSAソフトウェアとXシリーズ シグナル・アナライザ・ソフトウェア 互換性マトリクス] http://www.keysight.com/find/89600B_connectivity
1.6 VSAインストーラの起動
① インストーラのexeファイルをダブルクリックして起動します。 ② exeファイルを起動すると図1.3の画面が表示されますので、“OK”ボタンをクリックしてください。 “OK”ボタンクリック後に図1.4の画面が表示されますので、“Unzip”ボタンをクリックしてください。 図1.3 インストーラの起動 図1.4 Unzip ③“Unzip”をクリックすると解凍が始まります。 解凍が終わると図1.5の画面が表示されますので“OK”をクリックして ください。 図1.5 Unzip完了1.7 インストールの開始
① “Install 89600 Software”を押し、指示に沿ってインストールを進めてください。（図1.8) ② 途中でインストールソフトを選択する画面が出ます。（図1.7)「Keysight 89600 WLA Software」は89620Bというソフトをご購入いただいた場合のみご選択ください。
③ お使いのPCに“Keysight IO Libraries Suite”がインストールされていない場合、またインストールされ ていても古いバージョンをお使いの方は、図づけて”More Installation Choices”->”Hardware Support Menu”よりKeysight IO Librariesにチェックを入れて、インストールを行ってください。（図1.8) 何もインストールしない場合は“Exit”をクリックしてインストーラを終了してください。
なお、測定器の登録方法をはじめとするIO Libraries Suiteの使用方法につきましては、下記 「Keysight IO Libraries Suite簡易取扱説明書」 をご参照下さい。
図1.8 IO Librariesのインストール
[ IO Libraries Suite 17 簡易取扱い説明書]
2 Keysight 89601B VSA Software ライセンス取得方法
2.1 ライセンス申請に必要なHost IDの取得
ライセンスの申請には、Keysight License Managerで表示されるHost IDが必要になります。下記操作に てKeysight License Managerを起動してください。
●方法１
Windowsのスタートメニューから、下記操作で起動します。
プログラム→ Keysight License Manager →Keysight License Manager ●方法2
89601Bを起動後、
Utilities→Licenses->“Status”タブの一番下にある“Keysight License Manager”ボタンをクリック License Managerが起動したら、Host IDをメモ帳などに控えておいてください。
※Keysight License Managerは、Versionにより表示画面が大きく異なります。
図2.1 Keysight License Manager Version 5.X以上
図2.2 Keysight License Manager Version 4.X以下
Version 5.X以上の場合
2.2 myKeysightの登録
ライセンスは”Keysight Software Managr”サイト（以下KSM）から取得します。
KSMをご使用いただくには、弊社ホームページよりmyKeysightの登録を行ってください。すでに登録がお済の方は、 ログインボタンよりログインをしてへ進んでください。 ① 下記URLへアクセスいただき、ページ右上にある”登録” をクリックします。 ② 「お客様情報」の欄に必要事項を入力し、” 新規登録”をクリックします。 ③ 登録いただいたE-mailアドレスに登録完了の通知メッセージが届きます。 メール本文内の ”登録を完了する” をクリックします。 ④ ログイン画面が表示されたら、登録したログイン（E-mailアドレス）とパスワードでログインします。 [myKeysight] http://www.keysight.co.jp/find/mykeysight
2.3 ライセンス登録手順
まず、紙または電子ファイルで届いている”License Redemption Entitlement Certificate “をご用意ください。 myKeysightより初めてKSMを使用してライセンス申請をされる場合は手順2.2.1へ進んでください。 すでにKSMをご使用いただいている場合は、手順2.2.2へ進んでください。
2.3.1 初めてキーサイト・ソフトウェア・マネージャにアクセスする場合
① myKeysightにログイン後、”機能の追加”ボタンを押し、「キーサイト・ソフトウェア・マネージャ」 のラジオボタンにチェックを入れ”機能追加”ボタンを押します。
② きます。受注番号（Order Number）と証明書番号(Certificate Number)を入力して「機能の追加」をク リックします。
③ myKeysightのホーム画面右上の”クイックリンク”の枠内より “キーサイト・ソフトウェア・マネージャ” をクリックします。 ④ “新しいライセンスを要求できます”というボタンを押します。 ⑤ “ライセンスを割り当てるホストの選択”にて「新しいホストの追加」を選択し、手順2.1でご確認いた だいたHost IDを入力します。 ⑥ 割り当てるライセンスにチェックを入れて、 ”ライセンスの割り当て” をクリックします。 ⑦ 割り当て済みライセンス 欄に追加されたら“続行”をクリックします。 ⑧ ライセンス送付先アドレスの確認が表示されますので、”ライセンスの要求” をクリックすると 数分で指定メールアドレスにライセンスファイルが届きます。
Host IDの入力
2.3.2 すでにキーサイト・ソフトウェア・マネージャにご登録がある場合
① myKeysightにログイン後、ホーム画面右上の「クイックリンク」の枠内より ”キーサイト・ソフト ウェア・マネージャ” をクリックします。
② “新しい証明書を追加できます” をクリックし、次の画面でオーダー番号と証明書番号(Certificate Number)を入力して ”続行”をクリックします。
③ 受注番号（Order Number）と証明書番号(Certificate Number)を入力して“続行” をクリックします。
④ 購入したライセンスが表示されます。内容をご確認のうえ “証明書の追加” をクリックしてください。 引き続きライセンスの発行を行う場合は“はい”を選択してOKを押してください。 ⑤ ”新しいホストの追加“を選択し、手順2.1でご確認いただいたHost IDを入力します。 ⑥ 割り当てるライセンスにチェックを入れて、 ”ライセンスの割り当て” をクリックします。 ※④で ”いいえ” を選択した場合は、トッ プメニューに “新しいライセンスを要求で きます”というボタン が表示され、ここか ら(5)のページに進めます。
Host IDの入力
⑦ 割り当て済みライセンス 欄に追加されたら“続行”をクリックします。
⑧ ライセンス送付先アドレスの確認が表示されますので、”ライセンスの要求” をクリックすると 数分で指定メールアドレスにライセンスファイルが届きます。
2.4 ライセンスのインストール
Keysight License Managerを使用してE-mailで届いたライセンスファイル（拡張子.lic）をインストールし ます。
① Keysight License Managerを起動します。
プログラム→ Keysight License Manager →Keysight License Manager ② ライセンスをインストールします。
Version5.X : 右上の ボタンよりライセンスファイルを選択してインストールします。 Version4.X : 左上“File”→”Install”より、ライセンスファイルを選択してインストールします。
3 License Subscriptionの追加
既存の89601Bライセンスへのソフトウェア・アップデート・サービス（89601BU-012）の追加は、 “キーサイト・ソフトウェア・マネージャ（KSM）”より行っていただきます。 ① 下記URLよりmyKeysightにログインします。 ② 右側の“クイックリンク”より”キーサイト・ソフトウェア・マネージャ”のリンクに行きます。 ③ “新しい証明書を追加できます” をクリックし、次の画面でオーダー番号と証明書番号(Certificate Number)を入力して ”続行”をクリックします。 ④ 追加する内容をご確認いただき、”証明書の追加”をクリックします。 ⑤ “OK”ボタンをクリックしてホーム画面に戻ります。 [myKeysight] http://www.keysight.co.jp/find/mykeysight⑥ “サブスクリプションを更新できます”をクリックします。 ⑦ サブスクリプションを更新したいHostを選択して”続行”をクリックします。 ⑧ “続行”をクリックし指示に従って進んでいただき、登録を完了します。 ⑨ 数分で指定メールアドレスにライセンスファイルが届きます。 ⑩ ライセンスファイルが届いたら、”2.4章ライセンスのインストール”の手順で新しいライセンスファイル をインストールします。
