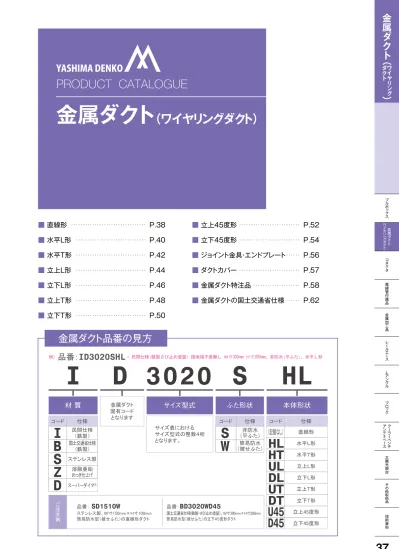

37
■ 直線形 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥
P.38
■ 水平Ｌ形 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥
P.40
■ 水平Ｔ形 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥
P.42
■ 立上L形 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥
P.44
■ 立下L形 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥
P.46
■ 立上Ｔ形 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥
P.48
■ 立下T形 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥
P.50
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロック クーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
金属ダクト （ワイヤリングダクト）
YASHIMA DENKO
PRODUCT CATALOGUE
■ 立上45度形‥‥‥‥‥‥‥‥‥‥‥‥‥
P.52
■ 立下45度形‥‥‥‥‥‥‥‥‥‥‥‥‥
P.54
■ ジョイント金具・エンドプレート‥‥‥
P.56
■ ダクトカバー‥‥‥‥‥‥‥‥‥‥‥‥‥
P.57
■ 金属ダクト特注品‥‥‥‥‥‥‥‥‥‥
P.58
■ 金属ダクトの国土交通省仕様‥‥‥
P.62
（
ワイヤリングダクト）
金属ダクト品番の見方
サイズ型式 材 質
コード 仕様
I
民間仕様（鉄製）B
国土交通省仕様(鉄製)S
溶融亜鉛めっき仕上げ
Z D
ステンレス製
スーパーダイマⓇ
I D
ふた形状 本体形状
コード 仕様 コード 仕様
S
（平ふた）非防水W
（被せふた）簡易防水S HL
例） = 民間仕様（鉄製さび止め塗装）接地端子座無し Ｗ寸300mm Ｈ寸200mm、非防水(平ふた)、水平Ｌ形
3020
ステンレス製、Ｗ寸150mm×Ｈ寸100mm 簡易防水型（被せふた）の直線形ダクト
SD1510W
品番：
国土交通省仕様(鉄製・さび止め塗装）、Ｗ寸300mm×Ｈ寸200mm 簡易防水型（被せふた）の立下４５度形ダクト
BD3020WD45
品番：
ご注文例
品番： ID3020SHL
金属ダクト 固有コード となります
サイズ表における サイズ型式の整数４桁 となります。
直線形
HL
（記載なし）
水平Ｌ形
HT
水平Ｔ形UL
立上L形DL
立下L形UT
立上Ｔ形DT
立下T形U45
立上45度形D45
立下45度形金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
38
■ 材質について
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
直線形 ・ 平ふた
ＨWＬ
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
P56以降
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
※金属ダクトの接続にはジョイント金具が必要です。
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L （mm）
民間仕様（鉄製・さび止め塗装）
ID1510S 150 100 2000 14.4
1.6 ID2010S 200 100 2000 16.9 ID2015S 200 150 2000 19.4 ID3015S 300 150 2000 24.6 ID3020S 300 200 2000 27.2 ID4020S 400 200 1000 16.4 ID4030S 400 300 1000 18.9 ID5020S 500 200 1000 19.1 ID5030S 500 300 1000 21.7 ID6020S 600 200 1000 21.7 ID6030S 600 300 1000 24.2
国土交通省仕様（鉄製・さび止め塗装）
BD1510S 150 100 2000 14.4
1.6 BD2010S 200 100 2000 16.9 BD2015S 200 150 2000 19.4 BD3015S 300 150 2000 24.6 BD3020S 300 200 2000 27.2 BD4020S 400 200 1000 16.4 BD4030S 400 300 1000 18.9 BD5020S 500 200 1000 19.1 BD5030S 500 300 1000 21.7 BD6020S 600 200 1000 21.7 BD6030S 600 300 1000 24.2
ステンレス製
SD1510S 150 100 2000 13.6
1.5 SD2010S 200 100 2000 16.0 SD2015S 200 150 2000 18.4 SD3015S 300 150 2000 23.3 SD3020S 300 200 2000 25.7 SD4020S 400 200 1000 15.6 SD4030S 400 300 1000 17.9 SD5020S 500 200 1000 18.1 SD5030S 500 300 1000 20.5 SD6020S 600 200 1000 20.6 SD6030S 600 300 1000 23.0
スーパーダイマⓇ製
DD1510S 150 100 2000 14.8
1.6 DD2010S 200 100 2000 17.4 DD2015S 200 150 2000 20.0 DD3015S 300 150 2000 25.4 DD3020S 300 200 2000 28.0 DD4020S 400 200 1000 16.9 DD4030S 400 300 1000 19.5 DD5020S 500 200 1000 19.7 DD5030S 500 300 1000 22.3 DD6020S 600 200 1000 22.4 DD6030S 600 300 1000 25.0
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロック クーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
39
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
溶融亜鉛めっき仕上げ SPHC ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
直線形 ・ 被せふた
■ 材質について
ＨW
Ｌ
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L （mm）
民間仕様（鉄製・さび止め塗装）
ID1510W 150 100 2000 14.9
1.6 ID2010W 200 100 2000 17.5 ID2015W 200 150 2000 20.0 ID3015W 300 150 2000 25.1 ID3020W 300 200 2000 27.7 ID4020W 400 200 1000 16.8 ID4030W 400 300 1000 19.3 ID5020W 500 200 1000 19.4 ID5030W 500 300 1000 21.9 ID6020W 600 200 1000 22.1 ID6030W 600 300 1000 24.6
国土交通省仕様（鉄製・さび止め塗装）
BD1510W 150 100 2000 14.9
1.6 BD2010W 200 100 2000 17.5 BD2015W 200 150 2000 20.0 BD3015W 300 150 2000 25.1 BD3020W 300 200 2000 27.7 BD4020W 400 200 1000 16.8 BD4030W 400 300 1000 19.3 BD5020W 500 200 1000 19.4 BD5030W 500 300 1000 21.9 BD6020W 600 200 1000 22.1 BD6030W 600 300 1000 24.6
ステンレス製
SD1510W 150 100 2000 14.1
1.5 SD2010W 200 100 2000 16.6 SD2015W 200 150 2000 19.0 SD3015W 300 150 2000 23.8 SD3020W 300 200 2000 26.2 SD4020W 400 200 1000 15.9 SD4030W 400 300 1000 18.3 SD5020W 500 200 1000 18.4 SD5030W 500 300 1000 20.7 SD6020W 600 200 1000 20.9 SD6030W 600 300 1000 23.3
溶融亜鉛めっき仕上げ
ZD1510W 150 100 2000 22.6 2.3 ZD2010W 200 100 2000 27.7 ZD2015W 200 150 2000 31.6 ZD3015W 300 150 2000 38.2 ZD3020W 300 200 2000 42.0 ZD4020W 400 200 1000 36.2
3.2 ZD4030W 400 300 1000 41.9 ZD5020W 500 200 1000 41.8 ZD5030W 500 300 1000 47.4 ZD6020W 600 200 1000 47.5 ZD6030W 600 300 1000 53.2
スーパーダイマⓇ製
DD1510W 150 100 2000 15.3
1.6 DD2010W 200 100 2000 18.1 DD2015W 200 150 2000 20.7 DD3015W 300 150 2000 25.9 DD3020W 300 200 2000 28.5 DD4020W 400 200 1000 17.3 DD4030W 400 300 1000 19.9 DD5020W 500 200 1000 20.0 DD5030W 500 300 1000 22.6 DD6020W 600 200 1000 22.8 DD6030W 600 300 1000 25.4
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
P56以降
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
※金属ダクトの接続にはジョイント金具が必要です。
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
40
※金属ダクトの接続にはジョイント金具が必要です。水平
L 形 ・ 平ふた
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510SHL 150 100 150 100 5.3
1.6 ID2010SHL 200 100 150 100 6.6 ID2015SHL 200 150 150 100 7.6 ID3015SHL 300 150 150 150 12.1 ID3020SHL 300 200 150 150 13.3 ID4020SHL 400 200 150 200 18.9 ID4030SHL 400 300 150 200 22.1 ID5020SHL 500 200 150 200 23.7 ID5030SHL 500 300 150 200 26.9 ID6020SHL 600 200 150 200 28.9 ID6030SHL 600 300 150 200 32.4
国土交通省仕様（鉄製・さび止め塗装）
BD1510SHL 150 100 150 100 5.3
1.6 BD2010SHL 200 100 150 100 6.6 BD2015SHL 200 150 150 100 7.6 BD3015SHL 300 150 150 150 12.1 BD3020SHL 300 200 150 150 13.3 BD4020SHL 400 200 150 200 18.9 BD4030SHL 400 300 150 200 22.1 BD5020SHL 500 200 150 200 23.7 BD5030SHL 500 300 150 200 26.9 BD6020SHL 600 200 150 200 28.9 BD6030SHL 600 300 150 200 32.4
ステンレス製
SD1510SHL 150 100 150 100 5.0
1.5 SD2010SHL 200 100 150 100 6.3 SD2015SHL 200 150 150 100 7.2 SD3015SHL 300 150 150 150 11.4 SD3020SHL 300 200 150 150 12.6 SD4020SHL 400 200 150 200 17.9 SD4030SHL 400 300 150 200 20.9 SD5020SHL 500 200 150 200 22.4 SD5030SHL 500 300 150 200 25.5 SD6020SHL 600 200 150 200 27.4 SD6030SHL 600 300 150 200 30.7
スーパーダイマⓇ製
DD1510SHL 150 100 150 100 5.5
1.6 DD2010SHL 200 100 150 100 6.8 DD2015SHL 200 150 150 100 7.8 DD3015SHL 300 150 150 150 12.5 DD3020SHL 300 200 150 150 13.7 DD4020SHL 400 200 150 200 19.5 DD4030SHL 400 300 150 200 22.8 DD5020SHL 500 200 150 200 24.4 DD5030SHL 500 300 150 200 27.8 DD6020SHL 600 200 150 200 29.8 DD6030SHL 600 300 150 200 33.4
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
P56以降
■ 材質について
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
Ｈ Ｗ Ｃ Ｌ
ＷＣＬ
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロック クーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
41
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
溶融亜鉛めっき仕上げ SPHC ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
水平
L 形 ・ 被せふた
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510WHL 150 100 150 100 5.8
1.6 ID2010WHL 200 100 150 100 7.1 ID2015WHL 200 150 150 100 8.1 ID3015WHL 300 150 150 150 12.7 ID3020WHL 300 200 150 150 14.0 ID4020WHL 400 200 150 200 19.7 ID4030WHL 400 300 150 200 22.8 ID5020WHL 500 200 150 200 24.5 ID5030WHL 500 300 150 200 27.8 ID6020WHL 600 200 150 200 29.8 ID6030WHL 600 300 150 200 33.3
国土交通省仕様（鉄製・さび止め塗装）
BD1510WHL 150 100 150 100 5.8
1.6 BD2010WHL 200 100 150 100 7.1 BD2015WHL 200 150 150 100 8.1 BD3015WHL 300 150 150 150 12.7 BD3020WHL 300 200 150 150 14.0 BD4020WHL 400 200 150 200 19.7 BD4030WHL 400 300 150 200 22.8 BD5020WHL 500 200 150 200 24.5 BD5030WHL 500 300 150 200 27.8 BD6020WHL 600 200 150 200 29.8 BD6030WHL 600 300 150 200 33.3
ステンレス製
SD1510WHL 150 100 150 100 5.5
1.5 SD2010WHL 200 100 150 100 6.7 SD2015WHL 200 150 150 100 7.7 SD3015WHL 300 150 150 150 12.0 SD3020WHL 300 200 150 150 13.2 SD4020WHL 400 200 150 200 18.7 SD4030WHL 400 300 150 200 21.6 SD5020WHL 500 200 150 200 23.2 SD5030WHL 500 300 150 200 26.3 SD6020WHL 600 200 150 200 28.2 SD6030WHL 600 300 150 200 31.5
溶融亜鉛めっき仕上げ
ZD1510WHL 150 100 150 100 9.3 2.3 ZD2010WHL 200 100 150 100 11.2 ZD2015WHL 200 150 150 100 12.9 ZD3015WHL 300 150 150 150 19.8 ZD3020WHL 300 200 150 150 21.9 ZD4020WHL 400 200 150 200 42.1
3.2 ZD4030WHL 400 300 150 200 49.0 ZD5020WHL 500 200 150 200 52.3 ZD5030WHL 500 300 150 200 59.4 ZD6020WHL 600 200 150 200 63.1 ZD6030WHL 600 300 150 200 70.8
スーパーダイマⓇ製
DD1510WHL 150 100 150 100 6.0
1.6 DD2010WHL 200 100 150 100 7.3 DD2015WHL 200 150 150 100 8.4 DD3015WHL 300 150 150 150 13.1 DD3020WHL 300 200 150 150 14.4 DD4020WHL 400 200 150 200 20.3 DD4030WHL 400 300 150 200 23.5 DD5020WHL 500 200 150 200 25.3 DD5030WHL 500 300 150 200 28.7 DD6020WHL 600 200 150 200 30.7 DD6030WHL 600 300 150 200 34.3 P56以降
■ 材質について
Ｈ Ｗ Ｃ Ｌ
ＷＣＬ
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
42
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
水平
T 形 ・ 平ふた
Ｈ Ｗ Ｃ Ｌ
ＷＣＬ
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510SHT 150 100 150 100 5.9
1.6 ID2010SHT 200 100 150 100 7.3 ID2015SHT 200 150 150 100 8.1 ID3015SHT 300 150 150 150 13.6 ID3020SHT 300 200 150 150 14.5 ID4020SHT 400 200 150 200 21.2 ID4030SHT 400 300 150 200 23.4 ID5020SHT 500 200 150 200 26.7 ID5030SHT 500 300 150 200 29.0 ID6020SHT 600 200 150 200 32.5 ID6030SHT 600 300 150 200 34.9
国土交通省仕様（鉄製・さび止め塗装）
BD1510SHT 150 100 150 100 5.9
1.6 BD2010SHT 200 100 150 100 7.3 BD2015SHT 200 150 150 100 8.1 BD3015SHT 300 150 150 150 13.6 BD3020SHT 300 200 150 150 14.5 BD4020SHT 400 200 150 200 21.2 BD4030SHT 400 300 150 200 23.4 BD5020SHT 500 200 150 200 26.7 BD5030SHT 500 300 150 200 29.0 BD6020SHT 600 200 150 200 32.5 BD6030SHT 600 300 150 200 34.9
ステンレス製
SD1510SHT 150 100 150 100 5.6
1.5 SD2010SHT 200 100 150 100 6.9 SD2015SHT 200 150 150 100 7.6 SD3015SHT 300 150 150 150 12.9 SD3020SHT 300 200 150 150 13.7 SD4020SHT 400 200 150 200 20.1 SD4030SHT 400 300 150 200 22.1 SD5020SHT 500 200 150 200 25.3 SD5030SHT 500 300 150 200 27.5 SD6020SHT 600 200 150 200 30.8 SD6030SHT 600 300 150 200 33.0
スーパーダイマⓇ製
DD1510SHT 150 100 150 100 6.0
1.6 DD2010SHT 200 100 150 100 7.5 DD2015SHT 200 150 150 100 8.3 DD3015SHT 300 150 150 150 14.0 DD3020SHT 300 200 150 150 14.9 DD4020SHT 400 200 150 200 21.9 DD4030SHT 400 300 150 200 24.1 DD5020SHT 500 200 150 200 27.6 DD5030SHT 500 300 150 200 29.9 DD6020SHT 600 200 150 200 33.5 DD6030SHT 600 300 150 200 36.0
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
P56以降
■ 材質について
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロック クーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
43
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
溶融亜鉛めっき仕上げ SPHC ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
水平
T 形 ・ 被せふた
Ｈ Ｗ Ｃ Ｌ
ＷＣＬ
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510WHT 150 100 150 100 6.1
1.6 ID2010WHT 200 100 150 100 7.8 ID2015WHT 200 150 150 100 8.6 ID3015WHT 300 150 150 150 14.0 ID3020WHT 300 200 150 150 14.8 ID4020WHT 400 200 150 200 21.9 ID4030WHT 400 300 150 200 24.0 ID5020WHT 500 200 150 200 27.2 ID5030WHT 500 300 150 200 29.5 ID6020WHT 600 200 150 200 33.1 ID6030WHT 600 300 150 200 35.5
国土交通省仕様（鉄製・さび止め塗装）
BD1510WHT 150 100 150 100 6.1
1.6 BD2010WHT 200 100 150 100 7.8 BD2015WHT 200 150 150 100 8.6 BD3015WHT 300 150 150 150 14.0 BD3020WHT 300 200 150 150 14.8 BD4020WHT 400 200 150 200 21.9 BD4030WHT 400 300 150 200 24.0 BD5020WHT 500 200 150 200 27.2 BD5030WHT 500 300 150 200 29.5 BD6020WHT 600 200 150 200 33.1 BD6030WHT 600 300 150 200 35.5
ステンレス製
SD1510WHT 150 100 150 100 5.8
1.5 SD2010WHT 200 100 150 100 7.4 SD2015WHT 200 150 150 100 8.1 SD3015WHT 300 150 150 150 13.2 SD3020WHT 300 200 150 150 14.1 SD4020WHT 400 200 150 200 20.7 SD4030WHT 400 300 150 200 22.7 SD5020WHT 500 200 150 200 25.8 SD5030WHT 500 300 150 200 27.9 SD6020WHT 600 200 150 200 31.4 SD6030WHT 600 300 150 200 33.6
溶融亜鉛めっき仕上げ
ZD1510WHT 150 100 150 100 9.8 2.3 ZD2010WHT 200 100 150 100 12.2 ZD2015WHT 200 150 150 100 13.5 ZD3015WHT 300 150 150 150 21.7 ZD3020WHT 300 200 150 150 23.1 ZD4020WHT 400 200 150 200 46.5
3.2 ZD4030WHT 400 300 150 200 51.4 ZD5020WHT 500 200 150 200 57.7 ZD5030WHT 500 300 150 200 62.9 ZD6020WHT 600 200 150 200 70.0 ZD6030WHT 600 300 150 200 75.4
スーパーダイマⓇ製
DD1510WHT 150 100 150 100 6.3
1.6 DD2010WHT 200 100 150 100 8.0 DD2015WHT 200 150 150 100 8.8 DD3015WHT 300 150 150 150 14.4 DD3020WHT 300 200 150 150 15.3 DD4020WHT 400 200 150 200 22.5 DD4030WHT 400 300 150 200 24.7 DD5020WHT 500 200 150 200 28.1 DD5030WHT 500 300 150 200 30.4 DD6020WHT 600 200 150 200 34.1 DD6030WHT 600 300 150 200 36.6 P56以降
■ 材質について
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
44
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
立上Ｌ形 ・ 平ふた
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510SUL 150 100 150 100 4.7
1.6 ID2010SUL 200 100 150 100 5.5 ID2015SUL 200 150 150 100 6.7 ID3015SUL 300 150 150 150 9.8 ID3020SUL 300 200 150 150 11.5 ID4020SUL 400 200 150 200 15.0 ID4030SUL 400 300 150 200 19.2 ID5020SUL 500 200 150 200 17.4 ID5030SUL 500 300 150 200 21.8 ID6020SUL 600 200 150 200 19.5 ID6030SUL 600 300 150 200 24.1
国土交通省仕様（鉄製・さび止め塗装）
BD1510SUL 150 100 150 100 4.7
1.6 BD2010SUL 200 100 150 100 5.5 BD2015SUL 200 150 150 100 6.7 BD3015SUL 300 150 150 150 9.8 BD3020SUL 300 200 150 150 11.5 BD4020SUL 400 200 150 200 15.0 BD4030SUL 400 300 150 200 19.2 BD5020SUL 500 200 150 200 17.4 BD5030SUL 500 300 150 200 21.8 BD6020SUL 600 200 150 200 19.5 BD6030SUL 600 300 150 200 24.1
ステンレス製
SD1510SUL 150 100 150 100 4.4
1.5 SD2010SUL 200 100 150 100 5.2 SD2015SUL 200 150 150 100 6.4 SD3015SUL 300 150 150 150 9.3 SD3020SUL 300 200 150 150 10.9 SD4020SUL 400 200 150 200 14.3 SD4030SUL 400 300 150 200 18.2 SD5020SUL 500 200 150 200 16.5 SD5030SUL 500 300 150 200 20.6 SD6020SUL 600 200 150 200 18.4 SD6030SUL 600 300 150 200 22.8
スーパーダイマⓇ製
DD1510SUL 150 100 150 100 4.8
1.6 DD2010SUL 200 100 150 100 5.6 DD2015SUL 200 150 150 100 6.9 DD3015SUL 300 150 150 150 10.1 DD3020SUL 300 200 150 150 11.8 DD4020SUL 400 200 150 200 15.5 DD4030SUL 400 300 150 200 19.8 DD5020SUL 500 200 150 200 17.9 DD5030SUL 500 300 150 200 22.4 DD6020SUL 600 200 150 200 20.1 DD6030SUL 600 300 150 200 24.9
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
P56以降
■ 材質について
W
ＨCL
Ｈ C L
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロック クーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
45
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
■ 材質について
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
溶融亜鉛めっき仕上げ SPHC ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
立上Ｌ形 ・ 被せふた
W
ＨCL
Ｈ C L
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510WUL 150 100 150 100 4.9
1.6 ID2010WUL 200 100 150 100 5.9 ID2015WUL 200 150 150 100 7.1 ID3015WUL 300 150 150 150 10.1 ID3020WUL 300 200 150 150 11.7 ID4020WUL 400 200 150 200 15.4 ID4030WUL 400 300 150 200 19.6 ID5020WUL 500 200 150 200 17.6 ID5030WUL 500 300 150 200 22.0 ID6020WUL 600 200 150 200 20.0 ID6030WUL 600 300 150 200 24.6
国土交通省仕様（鉄製・さび止め塗装）
BD1510WUL 150 100 150 100 4.9
1.6 BD2010WUL 200 100 150 100 5.9 BD2015WUL 200 150 150 100 7.1 BD3015WUL 300 150 150 150 10.1 BD3020WUL 300 200 150 150 11.7 BD4020WUL 400 200 150 200 15.4 BD4030WUL 400 300 150 200 19.6 BD5020WUL 500 200 150 200 17.6 BD5030WUL 500 300 150 200 22.0 BD6020WUL 600 200 150 200 20.0 BD6030WUL 600 300 150 200 24.6
ステンレス製
SD1510WUL 150 100 150 100 4.7
1.5 SD2010WUL 200 100 150 100 5.5 SD2015WUL 200 150 150 100 6.7 SD3015WUL 300 150 150 150 9.5 SD3020WUL 300 200 150 150 11.1 SD4020WUL 400 200 150 200 14.6 SD4030WUL 400 300 150 200 18.5 SD5020WUL 500 200 150 200 16.7 SD5030WUL 500 300 150 200 20.9 SD6020WUL 600 200 150 200 18.9 SD6030WUL 600 300 150 200 23.3
溶融亜鉛めっき仕上げ
ZD1510WUL 150 100 150 100 8.0 2.3 ZD2010WUL 200 100 150 100 9.4 ZD2015WUL 200 150 150 100 11.4 ZD3015WUL 300 150 150 150 15.9 ZD3020WUL 300 200 150 150 18.5 ZD4020WUL 400 200 150 200 33.4
3.2 ZD4030WUL 400 300 150 200 42.4 ZD5020WUL 500 200 150 200 38.2 ZD5030WUL 500 300 150 200 47.6 ZD6020WUL 600 200 150 200 43.2 ZD6030WUL 600 300 150 200 53.2
スーパーダイマⓇ製
DD1510WUL 150 100 150 100 5.1
1.6 DD2010WUL 200 100 150 100 6.0 DD2015WUL 200 150 150 100 7.3 DD3015WUL 300 150 150 150 10.4 DD3020WUL 300 200 150 150 12.1 DD4020WUL 400 200 150 200 15.9 DD4030WUL 400 300 150 200 20.2 DD5020WUL 500 200 150 200 18.2 DD5030WUL 500 300 150 200 22.7 DD6020WUL 600 200 150 200 20.6 DD6030WUL 600 300 150 200 25.4 P56以降
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
46
■ 材質について
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
立下Ｌ形 ・ 平ふた
ＨCLＨ C L
W
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510SDL 150 100 150 100 3.9
1.6 ID2010SDL 200 100 150 100 4.6 ID2015SDL 200 150 150 100 5.7 ID3015SDL 300 150 150 150 8.6 ID3020SDL 300 200 150 150 9.8 ID4020SDL 400 200 150 200 13.2 ID4030SDL 400 300 150 200 16.7 ID5020SDL 500 200 150 200 15.2 ID5030SDL 500 300 150 200 18.9 ID6020SDL 600 200 150 200 17.1 ID6030SDL 600 300 150 200 20.8
国土交通省仕様（鉄製・さび止め塗装）
BD1510SDL 150 100 150 100 3.9
1.6 BD2010SDL 200 100 150 100 4.6 BD2015SDL 200 150 150 100 5.7 BD3015SDL 300 150 150 150 8.6 BD3020SDL 300 200 150 150 9.8 BD4020SDL 400 200 150 200 13.2 BD4030SDL 400 300 150 200 16.7 BD5020SDL 500 200 150 200 15.2 BD5030SDL 500 300 150 200 18.9 BD6020SDL 600 200 150 200 17.1 BD6030SDL 600 300 150 200 20.8
ステンレス製
SD1510SDL 150 100 150 100 3.7
1.5 SD2010SDL 200 100 150 100 4.4 SD2015SDL 200 150 150 100 5.4 SD3015SDL 300 150 150 150 8.1 SD3020SDL 300 200 150 150 9.3 SD4020SDL 400 200 150 200 12.5 SD4030SDL 400 300 150 200 15.8 SD5020SDL 500 200 150 200 14.4 SD5030SDL 500 300 150 200 17.9 SD6020SDL 600 200 150 200 16.2 SD6030SDL 600 300 150 200 19.7
スーパーダイマⓇ製
DD1510SDL 150 100 150 100 4.0
1.6 DD2010SDL 200 100 150 100 4.7 DD2015SDL 200 150 150 100 5.9 DD3015SDL 300 150 150 150 8.8 DD3020SDL 300 200 150 150 10.1 DD4020SDL 400 200 150 200 13.6 DD4030SDL 400 300 150 200 17.2 DD5020SDL 500 200 150 200 15.7 DD5030SDL 500 300 150 200 19.5 DD6020SDL 600 200 150 200 17.6 DD6030SDL 600 300 150 200 21.5
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
P56以降
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロック クーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
47
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
■ 材質について
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
溶融亜鉛めっき仕上げ SPHC ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
立下Ｌ形 ・ 被せふた
ＨCL
Ｈ C L
W
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510WDL 150 100 150 100 4.3
1.6 ID2010WDL 200 100 150 100 5.1 ID2015WDL 200 150 150 100 6.2 ID3015WDL 300 150 150 150 8.9 ID3020WDL 300 200 150 150 10.3 ID4020WDL 400 200 150 200 13.8 ID4030WDL 400 300 150 200 17.3 ID5020WDL 500 200 150 200 15.7 ID5030WDL 500 300 150 200 19.4 ID6020WDL 600 200 150 200 17.7 ID6030WDL 600 300 150 200 21.5
国土交通省仕様（鉄製・さび止め塗装）
BD1510WDL 150 100 150 100 4.3
1.6 BD2010WDL 200 100 150 100 5.1 BD2015WDL 200 150 150 100 6.2 BD3015WDL 300 150 150 150 8.9 BD3020WDL 300 200 150 150 10.3 BD4020WDL 400 200 150 200 13.8 BD4030WDL 400 300 150 200 17.3 BD5020WDL 500 200 150 200 15.7 BD5030WDL 500 300 150 200 19.4 BD6020WDL 600 200 150 200 17.7 BD6030WDL 600 300 150 200 21.5
ステンレス製
SD1510WDL 150 100 150 100 4.1
1.5 SD2010WDL 200 100 150 100 4.8 SD2015WDL 200 150 150 100 5.9 SD3015WDL 300 150 150 150 8.5 SD3020WDL 300 200 150 150 9.8 SD4020WDL 400 200 150 200 13.1 SD4030WDL 400 300 150 200 16.4 SD5020WDL 500 200 150 200 14.9 SD5030WDL 500 300 150 200 18.4 SD6020WDL 600 200 150 200 16.8 SD6030WDL 600 300 150 200 20.3
溶融亜鉛めっき仕上げ
ZD1510WDL 150 100 150 100 7.1 2.3 ZD2010WDL 200 100 150 100 8.2 ZD2015WDL 200 150 150 100 10.1 ZD3015WDL 300 150 150 150 14.3 ZD3020WDL 300 200 150 150 16.5 ZD4020WDL 400 200 150 200 30.1
3.2 ZD4030WDL 400 300 150 200 37.8 ZD5020WDL 500 200 150 200 34.3 ZD5030WDL 500 300 150 200 42.3 ZD6020WDL 600 200 150 200 38.6 ZD6030WDL 600 300 150 200 46.8
スーパーダイマⓇ製
DD1510WDL 150 100 150 100 4.4
1.6 DD2010WDL 200 100 150 100 5.3 DD2015WDL 200 150 150 100 6.4 DD3015WDL 300 150 150 150 9.2 DD3020WDL 300 200 150 150 10.6 DD4020WDL 400 200 150 200 14.2 DD4030WDL 400 300 150 200 17.8 DD5020WDL 500 200 150 200 16.2 DD5030WDL 500 300 150 200 20.0 DD6020WDL 600 200 150 200 18.2 DD6030WDL 600 300 150 200 22.1 P56以降
金属ダクト（ワイヤリングダクト）コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
金属ダクト（ワイヤリングダクト） コネクタ電線管付属品金属加工品レールエースＬアングルブロッククーラーベンチアンテナベース 太陽光架台その他取扱品技術資料プルボックス
（
ワイヤリングダクト）
48
仕様 材 質 ねじ材質
民間仕様 SPHC 三価クロメート
国土交通省仕様 SEHC/SECC ステンレス製
ステンレス製 SUS304 ステンレス製
スーパーダイマⓇ製 スーパーダイマⓇ ステンレス製
※金属ダクトの接続にはジョイント金具が必要です。
立上Ｔ形 ・ 平ふた
W
Ｈ
Ｈ
C
C
L
L
仕様 ご注文品番 サイズ （mm） 参考重量
（kg） 板厚 W H L C （mm）
民間仕様（鉄製・さび止め塗装）
ID1510SUT 150 100 150 100 4.8
1.6 ID2010SUT 200 100 150 100 5.7 ID2015SUT 200 150 150 100 6.5 ID3015SUT 300 150 150 150 10.3 ID3020SUT 300 200 150 150 11.2 ID4020SUT 400 200 150 200 15.7 ID4030SUT 400 300 150 200 18.2 ID5020SUT 500 200 150 200 18.5 ID5030SUT 500 300 150 200 21.2 ID6020SUT 600 200 150 200 21.1 ID6030SUT 600 300 150 200 23.7
国土交通省仕様（鉄製・さび止め塗装）
BD1510SUT 150 100 150 100 4.8
1.6 BD2010SUT 200 100 150 100 5.7 BD2015SUT 200 150 150 100 6.5 BD3015SUT 300 150 150 150 10.3 BD3020SUT 300 200 150 150 11.2 BD4020SUT 400 200 150 200 15.7 BD4030SUT 400 300 150 200 18.2 BD5020SUT 500 200 150 200 18.5 BD5030SUT 500 300 150 200 21.2 BD6020SUT 600 200 150 200 21.1 BD6030SUT 600 300 150 200 23.7
ステンレス製
SD1510SUT 150 100 150 100 4.6
1.5 SD2010SUT 200 100 150 100 5.4 SD2015SUT 200 150 150 100 6.1 SD3015SUT 300 150 150 150 9.8 SD3020SUT 300 200 150 150 10.6 SD4020SUT 400 200 150 200 14.8 SD4030SUT 400 300 150 200 17.2 SD5020SUT 500 200 150 200 17.5 SD5030SUT 500 300 150 200 20.0 SD6020SUT 600 200 150 200 20.0 SD6030SUT 600 300 150 200 22.5
スーパーダイマⓇ製
DD1510SUT 150 100 150 100 5.0
1.6 DD2010SUT 200 100 150 100 5.9 DD2015SUT 200 150 150 100 6.7 DD3015SUT 300 150 150 150 10.6 DD3020SUT 300 200 150 150 11.5 DD4020SUT 400 200 150 200 16.2 DD4030SUT 400 300 150 200 18.7 DD5020SUT 500 200 150 200 19.1 DD5030SUT 500 300 150 200 21.8 DD6020SUT 600 200 150 200 21.7 DD6030SUT 600 300 150 200 24.5
※本製品は受注生産品となります。納期については最寄の事業所までご連絡ください。
▶追加加工・関連製品は をご覧ください。
[ 接地端子座について ]
●国土交通省仕様は接地端子座が付きます。
その他仕様での接地端子座についてはオプションとなります。
P56以降
