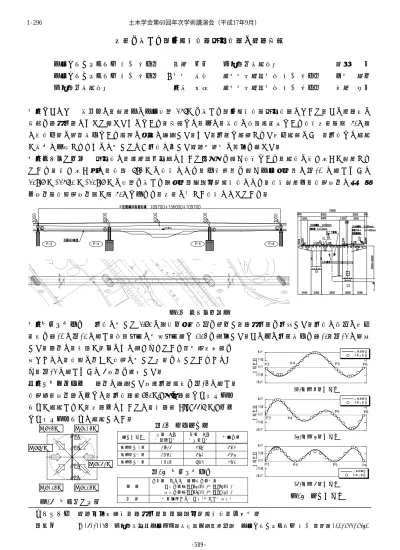

斜角を有する長大箱桁橋(清幌橋)の耐風検討

中央コンサルタンツ(株) 正会員 野田 勝哉 北海道土木現業所 菊池 俊 中央コンサルタンツ(株) 正会員 ○小島 朋樹 石川島播磨重工業(株) 正会員 上島 秀作 北海道土木現業所 山本 文昭 石川島播磨重工業(株) 正会員 松田 一俊

1.はじめに 本報告は,計画中の中央支間

156m

を有する長大箱桁橋(清幌橋)について,その耐風性の 検討を風洞実験によって行ったものである.検討では,主に,本橋の構造的特徴である橋梁斜角(約

50°)

と架橋位置の自然条件である積雪の影響に着目した.また,実験で確認された振動現象のうち,実橋での発現 が有害と予想されるものに対しては、実橋に即した耐風対策工の選定を行った.

2.清幌橋の概要 清幌橋は,空知郡南幌町において夕張川を跨ぐ橋梁であり,現橋の架け替えが計画され ている.架け替え後は,橋長

692(m)の橋梁となり,低水路部を跨ぐ中央径間部は図-1 に示すように 109.7(m)+156.0(m)+109.7(m)の支間を有する3径間連続鋼床版箱桁橋となる.橋梁計画上,橋軸方向と河川流

下方向(橋脚軸方向)が約

50°で交わる,斜角の小さい橋梁となっている.

3.風洞実験条件 実橋に対して

1/70

の3次元弾性模型を製作し,風洞実験を実施した.実橋と模型の振動 特性を表-1 と図-2 に示す.構造減衰は対数減衰率で

0.02

を設定した.その他の実験条件を表-2,図-3 に総括 した.風向は,歩道が片側のみに設けられている非対称性断面を

持つことと,橋脚の向きが橋軸に対して斜角を有していることか ら,図-3 に示すように 6 方向を考慮した.

4.対風応答特性 風向に着目した応答実験結果を図-4 に示す.

橋軸直角方向風の下では,実橋風速=20m/s強の風速でギャロッピ ングが発現するが,斜風下においては照査風速

Vrg=44.6(m/s)以下

でギャロッピングは発現しない.

キーワード 耐風安定性調査,風洞実験,連続鋼床版箱桁橋,制振対策

連絡先 〒060-0034 北海道札幌市中央区北4条東1丁目2番地3 中央コンサルタンツ(株) TEL011-233-2351

P3

P6 P5 P4

β=135° β=225°

β=315°

β=45°

表-1 固有振動数

振動モード 実橋 (Hz)

(解析値)

模型 (Hz)

(実測値) 風速倍率 鉛直曲げ

1

0.507 4.90 7.24

鉛直曲げ2次

0.853 7.61 7.86

鉛直曲げ3次

1.125 9.34 8.43

表-2 風洞実験条件

気 流

一様流 および 境界層乱流2種 冬季乱流:Iu=12.1(%),Iw=7.1(%) 夏季乱流:Iu=17.0(%),Iw=9.2(%) 積 雪 高欄閉塞あり(冬季),なし(夏季)

図-1 清幌橋概要図

-1.0 -0.5 0.0 0.5

1.0 実橋解析値

模型実測値

モード

P3 P4 P5 P6

-1.0 -0.5 0.0 0.5

1.0 実橋解析値

模型実測値

モー

P3 P4

P5 P6

-1.0 -0.5 0.0 0.5 1.0

実橋解析値 模型実測値

モー

P3 P4 P5 P6

(1)鉛直 1 次モード

図-2 振動モード

(2)鉛直 2 次モード

(3)鉛直 3 次モード

図-3 風向角の定義

β=270°

β=90°

土木学会第60回年次学術講演会(平成17年9月)

-589- 1-296

(2)

一方,渦励振振幅に関しては,斜 風下では橋軸直角方向風に比べて 顕著に増大していることが判る.

積雪による高欄閉塞を考慮した 場合の実験結果を図-5 に示す.高 欄が閉塞された場合,ギャロッピ ング発現風速が若干低下する結果 となった.

5.耐風制振対策 風洞実験に おいてはギャロッピングと渦励振 の発現が確認されたが,特にギャ ロッピングの発現風速は照査風速 以下であり,制振対策の実施が必 須であると考えられる.本橋では,

箱桁橋のギャロッピング制振対策 として実績のある水平プレート (図-6)を採用した

1)

.水平プレー トを設置した場合の応答特性を図 -7 に示す.水平プレートの効果に よりギャロッピングは消滅したが,

渦励振振幅は逆に増大し,悪化の 傾向を示すことが明らかとなった.

図-8 は,一様流中および乱流中の 渦励振振幅と構造減衰(対数減衰 率)との関係である.結果より,

δ=0.05

程度の減衰が確保されれば

渦励振は十分小さいレベルに抑制 されることが判った.

6.まとめ 風洞実験の結果,ギャロッピングおよび渦励振に対す る制振対策が必要であることが判明し,具体的な対策工として,前者 には水平プレートの設置,後者には

TMD

などによる構造減衰の付加 が考えられる.また,本橋の実験結果からは,橋軸直角方向風の場合 に比べ,橋軸斜方向風の場合に渦励振振幅が大きくなる場合があるこ とが判った.現象は断面形状と橋軸方向の断面変化度合いに影響する と考えられる

2) ,3)

が,長大箱桁橋の耐風設計においては注意を払う 必要がある.

謝辞 本検討を推進するに際し,横浜国立大学 山田教授,勝地助 教授には適宜ご指導を賜った.ここに記して謝意を表する.

参考文献 1)斉藤通・本田明弘:長大箱桁橋の耐風性および制振対策法について,構造工学論文集

Vol.36A, pp889-894, 1990.3.

2)宇都宮英彦・浅野浩一・長尾文明・松本達志:斜風が矩形断面の渦励振に及ぼす影響,土木学会第

48

回年次学術講演会概要

集,

pp.798-799

1993.9.

3)細見雅生・木場和義・小林紘士:長方形断面橋桁の渦励振に対する風向角の影響,第

13

回風工学

シンポジウム論文集,

pp.299-304

1994.12.

図-5 高欄閉塞状態と対風応答性

0 2 4 6 8 10

0 1 2 3 4 5 6 7

水平プレート対策設置 基本断面

模型片振幅(mm)

風洞内風速(m/s)

0 10 20 30 40 50

1次モード 実橋換算風速(m/s)

実橋片振幅(mm)

0 10 20 30 40 50

2次モード 実橋換算風速(m/s)

10 20 30 40 50

0

3次モード 実橋換算風速(m/s) 400

300 200 100 0 500 700 600

渦励振2次 発散振動(ギャロッピング)

渦励振3次

対数減衰率δ=0.02 迎角α=0°

渦励振1次

積雪による高欄閉塞あり

0 2 4 6 8 10

0.02 0.04 0.06 0.08 0.1 1次 モ ー ド(一 様流 中 ) 2次 モ ー ド(一 様流 中 ) 1次 モ ー ド(冬 季乱 流 中 ) 2次 モ ー ド(冬 季乱 流 中 )

模型振幅(mm)

対 数 減 衰 率 (δ ) 400

300 200

100

0 600 500 700

実橋振幅(mm)

1 次 許容 振 幅 (初 通 過 破 壊 )

1 次 許容 振 幅 ( 100gal相 当 )

2 次 許 容 振 幅 (100gal相 当 ) 2 次 許容 振 幅 (初 通 過 破 壊 ) 0

2 4 6 8 10

0 1 2 3 4 5 6 7

基本断面 水平プレート対策断面

模型片振幅(mm)

風洞内風速(m/s)

0 10 20 30 40 50

1次モード 実橋換算風速(m/s)

実橋片振幅(mm)

0 10 20 30 40 50

2次モード 実橋換算風速(m/s)

10 20 30 40 50

0

3次モード 実橋換算風速(m/s) 400

300 200 100 0 500 700 600

渦励振2次 渦励振3次 対数減衰率δ=0.02 迎角α=+3°

渦励振1次

積雪なし

図-6 水平プレート

図-7 水平プレート設置・未設置の場合の応答比較

図-8 渦励振振幅と構造減衰

(1)橋軸直角方向風(一様流中) (2)橋軸斜方向風(一様流中)

水平プレート

0 2 4 6 8 10

0 1 2 3 4 5 6 7

風向角β=90°

風向角β=270°

模型片振幅(mm)

風洞内風速(m/s)

0 10 20 30 40 50

1次モード 実橋換算風速(m/s)

橋片振(mm)

0 10 20 30 40 50

2次モード 実橋換算風速(m/s)

10 20 30 40 50

0

3次モード 実橋換算風速(m/s) 400

300 200 100 0 500 700 600

渦励振1次 渦励振2次

発散振動(ギャロッピング)

渦励振3次 対数減衰率δ=0.02 迎角α=0°

0 2 4 6 8 10

0 1 2 3 4 5 6 7

風向角β=225°

風向角β=315°

模型片振幅(mm)

風洞内風速(m/s)

0 10 20 30 40 50

1次モード 実橋換算風速(m/s)

橋片振(mm)

0 10 20 30 40 50

2次モード 実橋換算風速(m/s)

10 20 30 40 50

0

3次モード 実橋換算風速(m/s) 400

300 200 100 0 500 700

600 渦励振1次

渦励振2次渦励振3次 対数減衰率δ=0.02

迎角α=0°

(ピーク振幅は  計測していない。)

0 2 4 6 8 10

0 1 2 3 4 5 6 7

積雪による高欄閉塞なし 積雪による高欄閉塞あり

模型片振幅(mm)

風洞内風速(m/s)

0 10 20 30 40 50

1次モード 実橋換算風速(m/s)

実橋片幅(mm)

0 10 20 30 40 50

2次モード 実橋換算風速(m/s)

10 20 30 40 50

0

3次モード 実橋換算風速(m/s) 400

300 200 100 0 500 700 600

発散振動(ギャロッピング)

対数減衰率δ=0.02 迎 角α=0°

風向角β=90°

図-4 風向と対風応答性

(1)橋軸直角方向風(一様流中) (2)橋軸斜方向風(一様流中)

土木学会第60回年次学術講演会(平成17年9月)

-590- 1-296
