ドアハンドルアプリケーション リファレンスマニュアル
このマニュアルは、ドアハンドルアプリケーション開発に
要な設計データを解説したものです。
• タッチセンサーを%用した解錠/施錠&'
• 手袋をしたまま操'が*能
• 雨+時を想,した&'を-現
• 洗車時の誤&'が起こりにくい
• 環2温3の45に6い
• 4線接続8 (VDD , VSS , SCL , SDA)

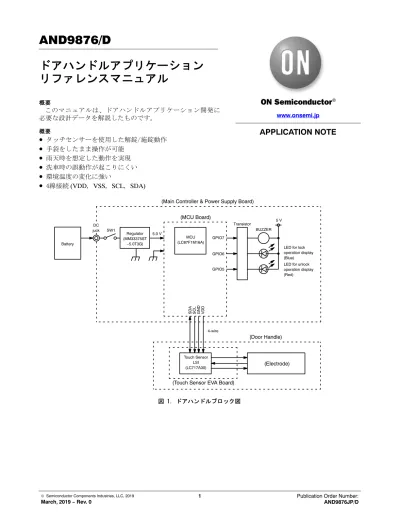

図 1. ドアハンドルブロック (Main Controller & Power Supply Board)
(MCU Board)
(Door Handle)
(Electrode) (Touch Sensor EVA Board)
Battery
SW1 DC
juck Regulator
(MM33375ST
−5.0T3G) 5.0 V
Transistor 5 V
BUZZER MCU
(LC87F1M16A) GPIO7 GPIO6
GPIO5
SDA SCL GND VDD
4-wire
Touch Sensor LSI (LC717A30)
LED for lock operation display (Blue) LED for unlock operation display (Red)
www.onsemi.jp
APPLICATION NOTE
AND9876/D
www.onsemi.jp 2
図 2. Touch Sensor EVA Board IC1
(LC717A30UJ)
(SSOP30)
VDD VDD VDD
VDD L: SA0 = 0
H: I2C
27 28 4 5 8 9 12 13 11 10 17 15 18 16
Cin7 Cin6 Cin5 Cin4 Cin3 Cin2 Cin1 Cin0 GND Cref
(4 pF)
Cdrv
C10 (8 pF)
C11 (8 pF)
C12 (8 pF) C7 (8 pF) R12
(1 kW) R13 (1 kW)
Tout4 Tout3 Tout2 Tout1 Tout0 nRST IFSEL nCS INTOUT SA0/SO SDA/SI SCL/SCK NC NC GND 1 VDD
2 3 26
21 22 23 19 24
20
25 6 7 14 29 30
CdrvBar
Cdrv
Cref
CrefAdd CMAdd4
CMAdd0
Cin7 Cin6 Cin5 Cin4 Cin3 Cin2 Cin1 Cin0 R7
(10 kW) C3 (1 mF)
C2 (0.1 mF) C1
(10 mF) R2 (10 kW)
R3 (3.3 kW)
R4 (3.3 kW) VDD
GND SCL
2IC SDA
BOM
表 1. TOUCH SENSOR EVA BOARD !
Designator Qty. Description Part Number Value Manufacturer
IC1 1 Capacitive touch sensors LSI LC717A30UJ 8 ch, SSOP30 ON Semiconductor
R12, R13 2 Resistor MCR03EZPJ102 1.0 kW ±5%, 0.1 W ROHM
R3, R4 2 Resistor MCR03EZPJ332 3.3 kW ±5%, 0.1 W ROHM
R2, R7 2 Resistor RK73B1JTTD103J 10.0 kW ±5%, 0.1 W KOA
Cref 1 Multilayer ceramic capacitor GRM1885C1H4R0CA01D 4 pF ±0.25 pF, 50 V Murata
C7, C10−C12 4 Multilayer ceramic capacitor GRM1885C1H8R0DA01D 8 pF ±0.5 pF, 50 V Murata
C2 1 Multilayer ceramic capacitor GRM188B11E104KA01D 0.1 mF ±10%, 25 V Murata
C3 1 Multilayer ceramic capacitor GRM188B31E105KA75D 1.0 mF ±10%, 25 V Murata
C1 1 Multilayer ceramic capacitor GRM21BB31C106KE15L 10.0 mF ±10%, 16 V Murata
AND9876/D
www.onsemi.jp 3
"#プログラムフローチャート
図 3. ドアハンドル"#フローチャート main
MCU
タッチセンサLSIリセット
CONTROL 1 (0x2F) みみ
WriteReq, ParaCh, StaCal がすべて0 になったか?
No
Yes
スリープモードにし、
Deep Sleepで。
タッチセンサLSI
bit7 WriteReq bit2 ParaCh bit1 StaCal オフセットキャリブレー ションが#$していることを
%&。
タッチセンサLSIへ 'しいパラメータを+きむ (0x00)～(0x05)レジスタ+きむ (0x0A)～(0x19)レジスタ+きむ
(0x2B)レジスタ+きむ (0x30)～(0x3D)レジスタ+きむ
'しいパラメータを+
きみしただけでは、
./01には23され ない
CONTROL 1 (0x2F) に (87)hを+きむ
CONTROL 2 (0x40) に (01)hを+きむ
bit7 WriteReq = 1 bit3 IntMade = 0 (Sleep) bit2 ParaCh = 1 bit1 StaCal = 1 bit0 Measure = 1 bit7 SoftRst = 0 bit3 DyCalAck = 0 bit1 IntOut = 0 bit0 WakeUp = 1 WakeUpにより0145し、パラメ ータ6'、オフセットキャリブ レーションおよび、./を789、
Deep sleepで。
No
Yes オフセットキャリブレー ションが#$していることを
%&。
bit7 WriteReq bit2 ParaCh bit1 StaCal CONTROL 1 (0x2F) みみ
for(;;)
Wait タイマー
タッチセンサーLSIから ./データ(AD<)をみ=す (0x1A)～(0x21)レジスタみ=し
10 ms間隔でAD;を読 み=すためのタイマー
./>?@A
=したデータにBCした (ドアハンドルF)
Flow(1): GHクリア
Flow(2): IJ
Flow(3): KLノイズフラグOP
Flow(4): カウントスキップフラグOP
Flow(5): カウントフラグOP
Flow(6): タッチOFFQR./カウンタ
Flow(7): タッチONQR./カウンタ
Flow(8): ドアST/8T01U
CONTROL 2 (0x40) に (01)h を+きむ
水@策フロー
C,フロー
Lock/Unlock
WakeUpにより0145し、./を789、
Deep sleepで。
bit7 SoftRst = 0 bit2 DyCalAck = 0 bit1 IntOut = 0 bit0 WakeUp = 1 プログラムXY： [
4.7 kB (ROM)
、275 byte (RAM)
WriteReq, ParaCh, StaCal がすべて0 になったか?
