はじめに

30 本書は、日本 IHE 協会(以下 IHE-J)が実施するコネクタソン 2010(2010/10 実施予定)の Laboratory Device Automation (以下、 LDA )の電文仕様について記したものである。

本仕様書に従い、コネクタソン 2010 において LDA の実装を行う。

なお、本書は 2009 年度コネクタソン(2009/10 実施)｢臨床検査・分析装置電文仕様書 Ver.1.04 ｣を元に作成している。

35

前提資料

・IHE Laboratory Technical Framework Supplement 2004-2005 40

Laboratory Device Automation

(

LDA

)

Public Comment Version June 15, 2005 Comments due July 15, 2005

・ Health Level Seven, Version 2.5 45

・IHE-J 用語集(http://www.ihe-j.org/faq/index.html#words)

・KUDU http://kudu.ihe-j.org/japan2010/

50

来歴

Ver 更新者日付内容

0.01 石井 2007.12.03 新規作成

1.00 石井 2007.12.25 Ver.1.0 リリース

1.01 石井 2008.01.08 参加ベンダーワークショップレビュー結果反映セグメント表の重複、未使用部分を削除 1.02 石井 2008.01.21 LAB-26 伝文詳細明記

1.03 石井 2008.01.28

1/25 事前テストの結果反映

①各トランザクションのポート番号変更

②LAB-23 OBR-25 の結果状態追加。OBX-11、OBX-13 仕様詳細明記

③LAB-26 MSH-9 修正

④EQU-1 の例を修正

1.04 石井 2008.08.28

検査項目コードを

JLAC10

対応とする。

1.05 石井 2010.05.11 コネクタソン 2010 版へ対応。

55

(3)

はじめに ... 2

60 目次 ... 3

１概要 ... 6

１.１ LDA の位置付け ... 6

１.２想定するシステム構成 ... 7

（１）システムによる表現 ... 7

65 （２）アクターによる表現 ... 7

（３） LD アクター ... 7

２システム仕様 ... 8

（１）基本仕様 ... 8

（２） IP アドレス ... 8

70 （３）回線仕様 ... 8

（４）接続手順 ... 8

３シナリオ ... 9

３.１コネクタソン 2008 で実施するシナリオ ... 9

３.２使用メッセージ ... 9

75 ３.３シナリオ詳細 ... 10

３.３. １通常の検体検査の実施 ... 10

３.３. ２緊急の検体検査の実施 ... 11

３.３. ３再検の検体検査の実施 ... 12

３.３. ４精度管理検査の実施 ... 13

80 ４通常の検体検査の実施 ... 14

４.１検査依頼情報送受信 (LAB21 : WOS download) ... 14

４.１. １シーケンス図 ... 14

（１） AM <--> Analyzer... 14

（２） AM <--> Pre/Post-Processor ... 14

85 ４.１. ２メッセージ構成 ... 14

（１） OML^O33(AM→LD) ... 14

（２） ORL^O34(LD→AM) ... 15

４.１. ３ OML^O33 / ORL^O34 MSH セグメント仕様... 15

４.１. ４ OML^O33(AM → LD)セグメント仕様 ... 16

90 （１） PID 患者識別セグメント ... 16

（２） SPM｢検体｣セグメント ... 17

（３） ORC 共通オーダセグメント ... 17

（４） TQ1 タイミング／数量セグメント ... 18

（５） OBR 共通オーダセグメント ... 18

95 （６） OBX 検査結果セグメント ... 18

４.１. ５ ORL^O34(LD→AM)セグメント仕様 ... 19

（１） MSA メッセージ応答セグメント ... 19

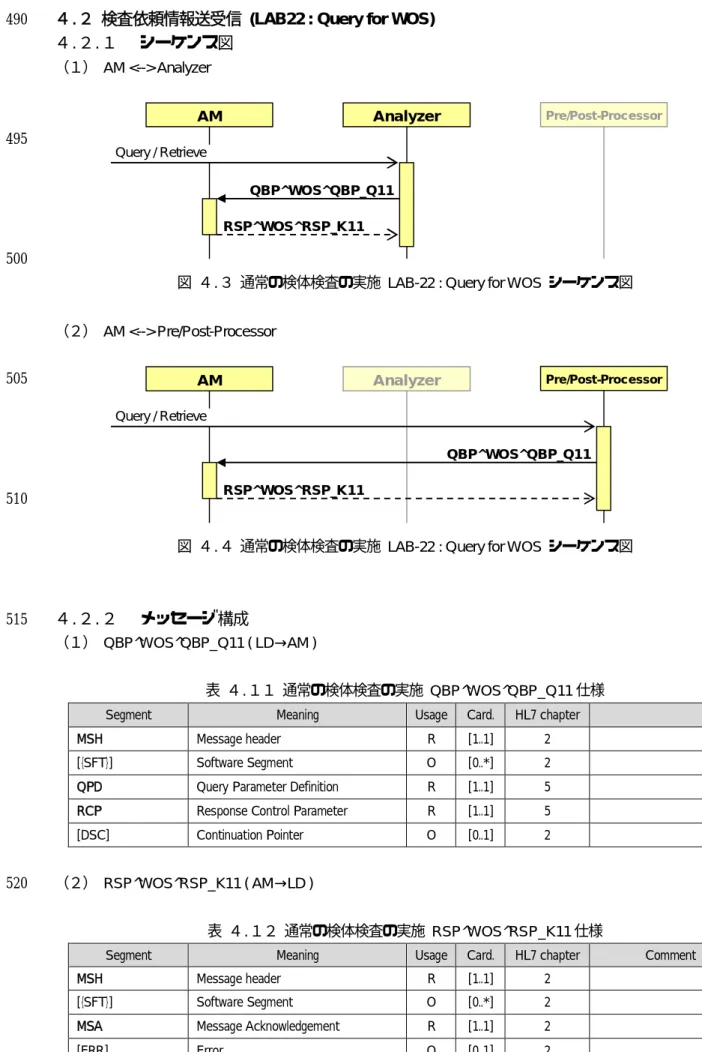

４.２検査依頼情報送受信 (LAB22 : Query for WOS) ... 20

４.２. １シーケンス図 ... 20

100 （１） AM <--> Analyzer... 20

（２） AM <--> Pre/Post-Processor ... 20

(4)

４.２. ２メッセージ構成 ... 20

（１） QBP^WOS^QBP̲Q11 ( LD→AM ) ... 20

（２） RSP^WOS^RSP̲K11 ( AM→LD ) ... 20

105 ４.２. ３ QBP^WOS^QBP̲Q11 / RSP^WOS^RSP̲K11 MSH セグメント仕様 ... 21

４.２. ４ QBP^WOS^QBP̲Q11(LD→AM)セグメント仕様 ... 22

（１） QPD 問い合わせパラメータ定義セグメント ... 22

（２） RCP 応答制御パラメータセグメントセグメント ... 22

４.２. ５ RSP^WOS^RSP̲K11(AM→LD)セグメント仕様 ... 23

110 （１） MSA メッセージ応答セグメント ... 23

（２） QAK クエリー認知セグメント ... 23

（３） QPD 問い合わせパラメータ定義セグメント ... 23

（４） TQ1 タイミング／数量セグメント ... 23

（５） OBR 共通オーダセグメント ... 23

115 （６） OBX 検査結果セグメント ... 24

４.３実行結果、分析結果送信 (LAB-23: AWOS Status Change) ... 25

４.３. １シーケンス図 ... 25

（１） AM <--> Analyzer... 25

４.３. ２メッセージ構成 ... 25

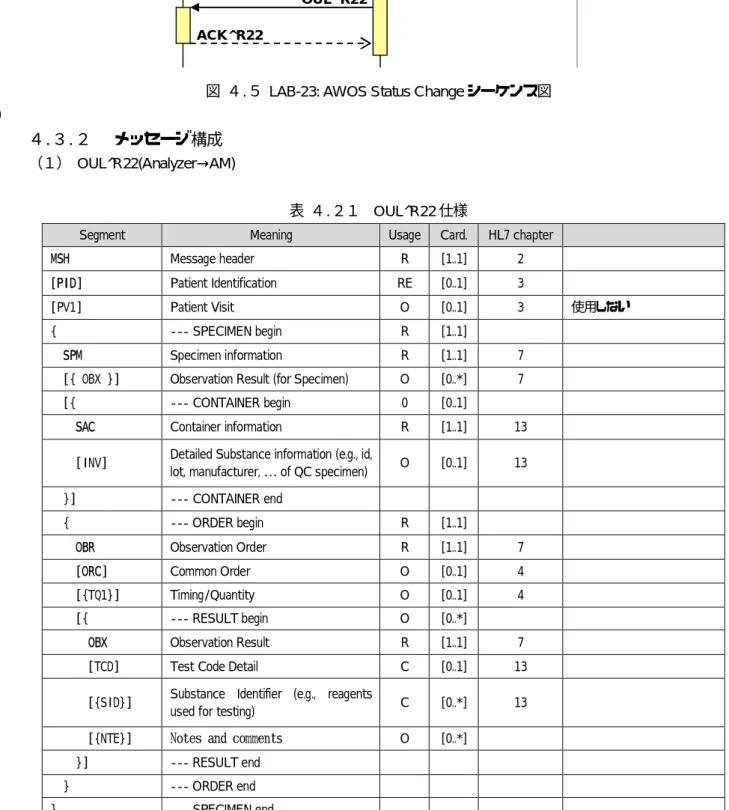

120 （１） OUL^R22(Analyzer→AM) ... 25

（２） ACK^R22(AM→Analyzer) ... 26

４.３. ３ OUL^R22 / ACK^R22 MSH セグメント仕様... 26

４.３. ４ OUL^R22(Analyzer→AM)セグメント仕様 ... 27

（１） PID 患者識別セグメント ... 27

125 （２） SPM｢検体｣セグメント ... 27

（３） SAC 材料と採取管の詳細セグメント ... 28

（４） OBR 共通オーダセグメント ... 28

（５） ORC 共通オーダセグメント ... 28

（６） OBX 検査結果セグメント ... 29

130 ４.３. ５ ACK^R22(AM→Analyzer)セグメント仕様 ... 30

（１） MSA メッセージ応答セグメント ... 30

４.４処理結果、検体ステータスの更新送信 (LAB-26 : SWOS Status Change) ... 31

４.４. １シーケンス図 ... 31

（１） AM <--> Pre/Post-Processor ... 31

135 ４.４. ２メッセージ構成 ... 31

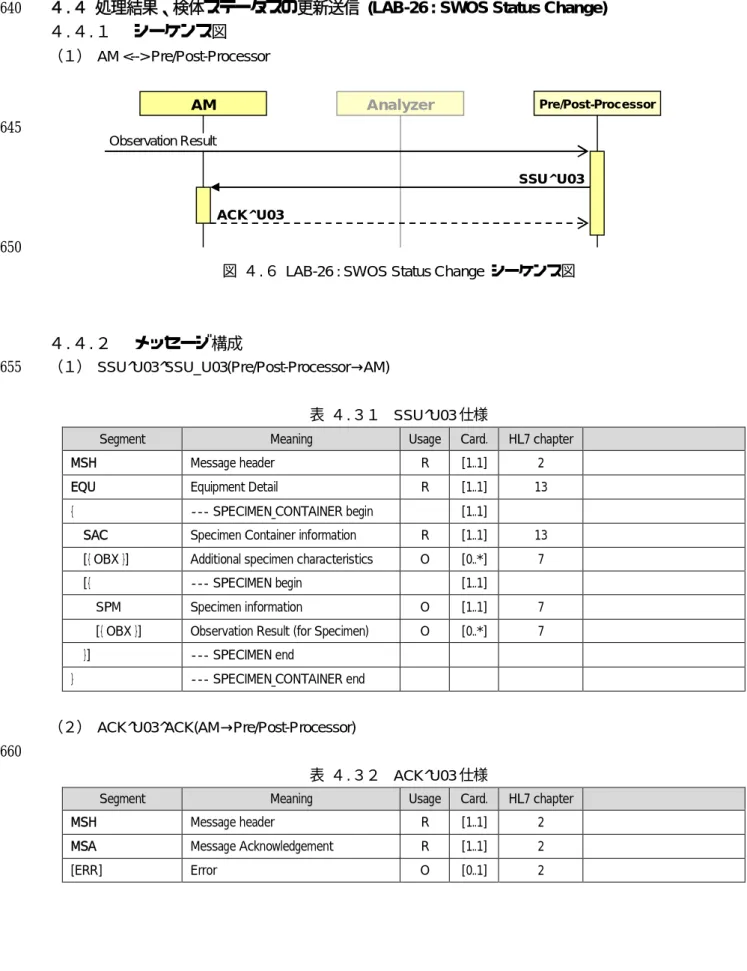

（１） SSU^U03^SSU̲U03(Pre/Post-Processor→AM) ... 31

（２） ACK^U03^ACK(AM→Pre/Post-Processor) ... 31

４.４. ３ SSUÛ03^SSU̲U03 / ACKÛ03ÂCK MSH セグメント仕様 ... 32

４.４. ４ SSU^U03^SSU̲U03(Pre/Post-Processor→AM)セグメント仕様 ... 32

140 （１） EQU 装置詳細セグメント ... 32

（２） SAC 材料と採取管の詳細セグメント ... 34

（３） SPM｢検体｣セグメント ... 35

４.４. ５ ACK^U03^ACK(AM→Pre/Post-Processor)セグメント仕様 ... 35

（１） MSA メッセージ応答セグメント ... 35

145 ５緊急の検体検査の実施 ... 36

６再検の検体検査の実施 ... 37

(5)

６.１通常の検体検査の実施との差異 ... 37

（１） OBX 検査結果セグメント ... 37

（２） TCD 検査コード詳細セグメント ... 37

150 ７精度管理検査の実施 ... 38

７.１通常の検体検査の実施との差異 ... 38

（１）シーケンス図 ... 38

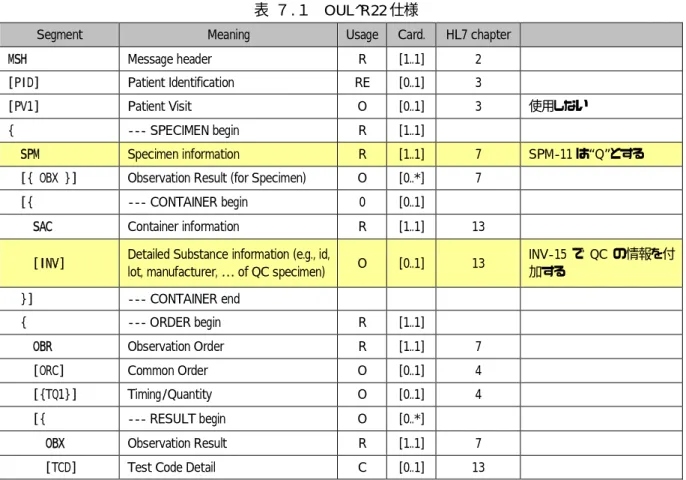

（２） OUL^R22(Analyzer→AM)メッセージ ... 38

（３） SPM｢検体｣セグメント ... 39

155 （４） SAC 材料と採取管の詳細セグメント ... 39

（５） INV 在庫詳細セグメント ... 39

（６） OBR 共通オーダセグメント ... 40

８ IHE-J CONNECTATHON2008 事前テスト（チェックリスト） ... 41

９補足事項 ... 43

160 ９.１補足事項１ ... 43

９.２補足事項 2 ... 44

（１） HL7 Table 0125 - Value type ... 44

（２）略語の定義 ... 44

165

(6)

１概要

１.１ LDAの位置付け

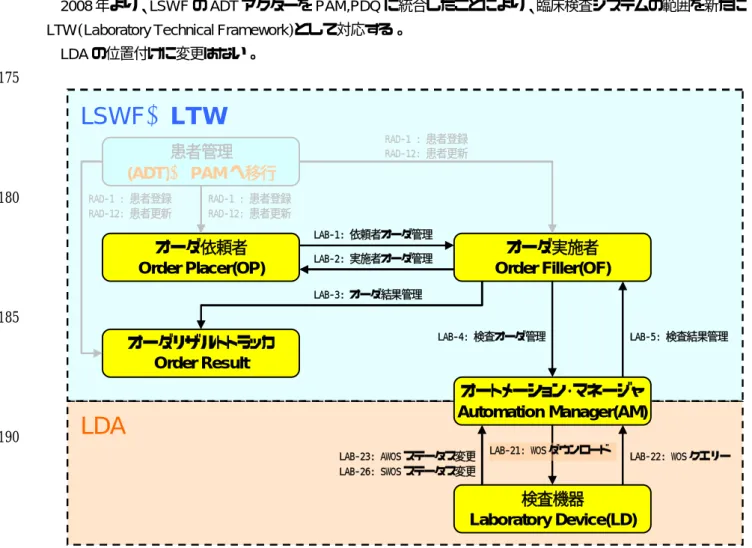

170 図１.１ LTW と LDA の関係に LDA の位置付けを示す

2008 年より、 LSWF の ADT アクターを PAM,PDQ に統合したことにより、臨床検査システムの範囲を新たに LTW(Laboratory Technical Framework)として対応する。

LDA の位置付けに変更はない。

175 180 185

190

195

図１.１

LTW

と

LDA

の関係

LDA

LSWF LTW

患者管理

(ADT) PAM

へ移行

オーダ依頼者

Order Placer(OP)

オーダ実施者

Order Filler(OF)

オーダリザルトトラッカ

Order Result

Tracker(ORT)

オートメーション･マネージャ

Automation Manager(AM)

検査機器

Laboratory Device(LD)

RAD-1 : 患者登録 RAD-12: 患者更新

LAB-2: 実施者オーダ管理 LAB-1: 依頼者オーダ管理 RAD-1 : 患者登録

RAD-12: 患者更新

RAD-1 : 患者登録 RAD-12: 患者更新

LAB-3: オーダ結果管理

LAB-4: 検査オーダ管理 LAB-5: 検査結果管理

LAB-23: AWOS ステータス変更 LAB-26: SWOS ステータス変更

LAB-22: WOS クエリー LAB-21: WOS ダウンロード

(7)

１.２想定するシステム構成

200

（１）システムによる表現

図１.２システム構成 (システムによる表現)

205

（２）アクターによる表現

図１.３システム構成 (アクターによる表現)

210

（３） LDアクター

コネクタソン 2010 では LD (Laboratory Device)に Analyzer(自動分析装置)と Pre/Post-Processor(検体前/

後処理装置)を扱う。

以下、Analyzer と Pre/Post-Processor に共通する項目については LD と、各々に関する情報は Analyzer, Pre/Post-Processor と表記する。

215

(8)

２システム仕様

（１）基本仕様

220

表２.１通信基本仕様

No 項目内容

1 伝送媒体 10Base-T または 100Base-TX 2 伝送方式 CSMA-CD 方式

3 伝送プロトコル TCP/IP

（２） IPアドレス

IP Address は KUDU により指定された値を用いること。

225

（３）回線仕様

サーバー側は以下に示すポートにサービスを付与すること。

表２.２トランザクション毎の接続型

230

No Transactions AM LD

1 LAB-21: WOS Download クライアント 4100 2 LAB-22: WOS Query 4200 クライアント 3 LAB-23: AWOS Status Change 4300 クライアント 4 LAB-26: SWOS Status Change 到着 4400 クライアント

回収 4500 クライアント

（４）接続手順

クライアント側は、データ送信する際にサーバーに対してコネクション確立要求を行う。接続が確立するまで繰り返す。サーバーからデータ応答受信後に回線を close する。これをトランザクション終了まで繰り返す。

235

240

245

250

図２.１ TCP/IP 接続手順

起動起動

コネクション確立要求データ送信

トランザクション発生

socket() bind() listen() accept() socket()

read() 処理() connect()

write()

データ応答 write()

read()

close() close()

1 トランザクション終了まで

クライアントサーバー

(9)

３シナリオ

３.１コネクタソン

2010

で実施するシナリオ

以下のシナリオを実施する、対象アクターは該当するトランザクションを実装すること。

255

表３.１ユースケースと対象アクター

No シナリオ名対象アクター

AM

Analyzer Pre/Post-Processor

1 通常の検体検査の実施 ○ ○ ○

2 緊急の検体検査の実施 ○ ○ ○

3 再検の検体検査の実施 ○ ○ −

4 精度管理検査の実施 ○ ○ −

○：該当、 −：未該当

３.２使用メッセージ

260

265

図３.１使用メッセージ

270 WOS(Work Order Steps) ： AM から LD へ送信される実施オーダ、Analyzer, Pre/Post-Processor 実施プロセス毎に存在する

AWOS(Analytical Work Order Steps) ： Analyzer により、検体に対して行われるステップオーダ SWOS(Specimen Work Order Steps) ： Analyzer 以外の、Pre/Post-Processor により、検体に対して 275

行われるステップオーダ

表３.２メッセージ一覧

Actors Transactions Optionally※1

Automation Manager

LAB-21: WOS Download R※2 LAB-22: WOS Query R※2 LAB-23: AWOS Status Change R LAB-26: SWOS Status Change O Analyzer

LAB-21: WOS Download O LAB-22: WOS Query O LAB-23: AWOS Status Change R Pre/Post-Processor

LAB-21: WOS Download O LAB-22: WOS Query O LAB-26: SWOS Status Change R

※ Optionally → R : required transactions, O : optional

※ 2 Automation ManagerはAnalyzer, Pre/Post-Processorの機能仕様に合わせLAB-21,LAB-22いずれかを実装すること。

280

LAB-22 Query for WOS

LAB-21 WOS download LAB-26 SWOS status change

LAB-22 Query for WOS

LAB-21 WOS download LAB-23 AWOS status change

Automation Manager (AM)

Pre/Post-Processor

Analyzer

(10)

３.３シナリオ詳細

３.３.１

通常の検体検査の実施

285

290

295

図３.２通常の検体検査の実施シーケンス図

表３.３通常の検体検査フロー

No AM Analyzer Pre/Post-Processor 備考

① OF から検査オーダを受信する。 − −

② Pre/Post-Processor に検査オ

ーダを送信する。 − AM から検査オーダを受信す

る。

③ − − 前処理を行う。

④

Pre/Post-Processor から前処理結果のステータスを受信する。

− AM に前処理結果のステータス

を送信する。

⑤ Analyzer に検査オーダを送信する。

AM から検査オーダを受信す

る。 −

⑥ − 検査を実施する。 −

⑦ Analyzer から検査結果を受信

する。 AM に検査結果を送信する。 −

⑧ OF に検査結果を送信する。 − −

⑨ − − 後処理を行う。

⑩

Pre/Post-Processor から後処理結果のステータスを受信する。

AM に後処理結果のステータス

を送信する。

300

① 検査オーダ

② 検査オーダ(LAB-21/LAB-22)

⑥ 検査実施

⑦ 検査結果(LAB-23)

OF AM Analyzer Pre/Post-Processor

③ 前処理

④ 前処理ステータス(LAB-26)

⑤ 検査オーダ(LAB-21/LAB-22)

⑨ 後処理

⑩ 後処理ステータス(LAB-26)

⑧ 検査結果

(11)

３.３.２

緊急の検体検査の実施 305

310

315

図３.３緊急の検体検査の実施シーケンス図

320

表３.４緊急の検体検査フロー

① OF から緊急検査オーダを受信

する。 − −

② Pre/Post-Processor に緊急検

査オーダを送信する。 − AM から緊急検査オーダを受信

する。

③ − − 緊急前処理を行う。

④

Pre/Post-Processor から緊急前処理結果のステータスを受信する。

− AM に緊急前処理結果のステー

タスを送信する。

⑤ Analyzer に緊急検査オーダを送信する。

AM から緊急検査オーダを受

信する。 −

⑥ − 緊急検査を実施する。 −

⑦ Analyzer から緊急検査結果を受信する。

AM に緊急検査結果を送信す

る。 −

⑧ OF に緊急検査結果を送信する。 − −

⑨ − − 緊急後処理を行う。

⑩

Pre/Post-Processor から緊急後処理結果のステータスを受信する。

AM に緊急後処理結果のステー

タスを送信する。

325

① 緊急検査オーダ

② 緊急検査オーダ(LAB-21/LAB-22)

⑥ 緊急検査実施

⑦ 緊急検査結果(LAB-23)

③ 緊急前処理

④ 前処理ステータス(LAB-26)

⑤ 緊急検査オーダ(LAB-21/LAB-22)

⑨ 緊急後処理

⑩ 緊急後処理ステータス(LAB-26)

⑧ 緊急検査結果

(12)

３.３.３

再検の検体検査の実施 330

335

340

345

図３.４再検の検体検査の実施シーケンス図

表３.５再検の検体検査の実施フロー

350

① OF から検査オーダを受信する。 − −

② Pre/Post-Processorに検査オー

ダを送信する。 − AM から検査オーダを受信す

る。

③ − − 前処理を行う。

④ Pre/Post-Processorから前処理

結果のステータスを受信する。 − AM に前処理結果のステータス

を送信する。

⑤ Analyzerに検査オーダを送信する。

AM から検査オーダを受信す

る。 −

⑥ − 検査を実施する。 −

⑦ Analyzerから検査結果を受信す

る。 AM に検査結果を送信する。 −

⑤ʼ Analyzerに再検査オーダを送信する。

AM から再検査オーダを受信

する。 −

⑥ʼ − 再検査を実施する。 −

⑦ʼ Analyzerから再検査結果を受信

する。 AM に再検査結果を送信する。 −

⑧ OF に検査結果を送信する。 − −

⑨ − − 後処理を行う。

⑩ Pre/Post-Processorから後処理

結果のステータスを受信する。 AM に後処理結果のステータス

を送信する。

① 検査オーダ

② 検査オーダ(LAB-21/LAB-22)

⑥ 検査実施

⑦ 検査結果(LAB-23)

③ 前処理

④ 検体到着ステータス(LAB-26)

⑤ 検査オーダ(LAB-21/LAB-22)

⑨ 後処理

⑩ 後処理ステータス(LAB-26)

⑧ 検査結果

⑥ʼ 再検査実施

⑦ʼ 再検査結果(LAB-23)

⑤ʼ 再検査オーダ(LAB-21/LAB-22)

(13)

３.３.４

精度管理検査の実施

355

360

図３.５精度管理検査の実施シーケンス図

表３.６精度管理検査フロー

① − 精度管理検査実施 −

② Analyzer から検査結果を受信

する。 AM に検査結果を送信する。 −

365

370

375

380

385

390

① 精度管理検査

② 精度管理検査結果(LAB-23) 実施

(14)

４通常の検体検査の実施

４.１検査依頼情報送受信 (LAB21 : WOS download) ４.１.１

シーケンス図

（１）

AM

<-->

Analyzer 395

400

図４.１通常の検体検査の実施

LAB-21:WOS Download

シーケンス図

（２） AM <--> Pre/Post-Processor

405

410

図４.２通常の検体検査の実施

LAB-21:WOS Download

シーケンス図

415

４.１.２

メッセージ構成

メッセージ仕様表の｢Segment｣フィールドの意味は以下の通りである。(以降、全てのメッセージ表に共通)

①

太字はコネクタソン

2010 で使用するセグメント

② 大括弧[]で囲まれたセグメントは省略可能である 420

③ 中括弧{}で囲まれたセグメントは 1 回以上繰り返す

（１） OML^O33(AM→LD)

表４.１通常の検体検査の実施 (LAB21 : WOS download)

OML^O33

仕様

425

Segment Meaning Usage Card. HL7 chapter Comment

MSH Message Header R [1..1] 2

[ --- PATIENT begin O [0..1]

PID Patient Identification R [1..1] 3 LD 側仕様に依存する

[ PV1 ] Patient Visit RE [0..1] 3

] --- PATIENT end

{ --- SPECIMEN begin R [1..1]

SPM Specimen R [1..1] 7

[{SAC}] Specimen Container O [0..1]

{ --- ORDER begin R [1..1]

ORC Common Order (for one battery) R [1..1] 4 OML^O33

AM Analyzer Pre/Post-Processor

ORL^O34 New Order

New Order

OML^O33

ORL^O34

(15)

[{TQ1}] Timing Quantity RE [0..1] 4

[ --- OBSERVATION REQUEST begin R [1..1]

OBR Observation Request R [1..1] 4

[TCD] Test Code Details O [0..1] 13

[{

--- OBSERVATION begin

O [0..*]

OBX Observation Result R [1..*] 7

[ TCD ] Test Code Detail O [0..*] 13 [{ NTE }] Notes and Comments (for Results) O [0..*] 2

}] --- OBSERVATION end

{ --- PRIOR RESULT start O [0..*]

[ORC] Common order ‒ prior result O [0..1] 4 OBR Order detail ‒ prior result R [1..1] 4 {OBX} Observation/Result ‒ prior result R [1..*]

[{NTE}] Comment of the result C [0..*] 2

} --- PRIOR RESULT end

] --- OBSERVATION REQUEST end

} --- ORDER end

} --- SPECIMEN end

（２）

ORL^O34(LD

→

AM)

表４.２通常の検体検査の実施 (LAB21 : WOS download) ORL^O34仕様

MSH Message header R [1..1] 2

MSA Message Acknowledgement R [1..1] 2

[{ERR}] Error O [0..*] 2

[ --- RESPONSE begin O [0..1]

[PID] Patient Identification O [0..1] 3

{ --- SPECIMEN begin R [1..*]

[{SAC}] Specimen Container O [0..*] 13

[{ --- ORDER begin O [0..*]

ORC Common Order R [1..1] 4

[{TQ1}] Timing/Quantity RE [0..1] 4

[OBR] Observation Request R [1..1] 4

}] --- ORDER end

} --- SPECIMEN end

]

430

４.１.３

OML^O33 / ORL^O34 MSH

セグメント仕様

セグメント仕様表の｢扱い｣フィールドの意味は以下の通りである(以降、全てのセグメント表に共通) 扱い： R = 必須

N = 通常は使用しない(個別で使用する場合あり )

435

(16)

O = 使用してもよい

C = 状況により使用する必要がある

B = 旧バージョンとの互換性のためのフィールド

※「 N 」：通常使用しないは、 JAHIS 仕様上定められているが、固有情報を設定する為、扱い = N であっても設定値が記載されているものは、それを優先すること。

440 LD 扱い：LD 側で受信情報を保持するか否かを定義する R = 必須、O = LD 側で可否設定

表４.３ OML^O33 / ORL^O34 MSH

仕様

項

番長さ扱い

繰

返項目設定値

OML^O33 ORL^O34

1 1 R フィールド区切り文字 |

2 4 R コード化文字 ^˜¥&

3 227 O 送信アプリケーション LIS （AM が任意に設定） LD （LD が任意に設定）

4 227 O 送信施設 IHE-J^AM （AM が任意に設定） IHE-J^LD （LD が任意に設定）

5 227 O 受信アプリケーション LD（LD と個別に協議の上決定） LIS（AMと個別に協議の上決定）

6 227 O 受信施設 IHE-J^LD（LD と協議の上決定） IHE-J^AM（AM と協議の上決定）

7 26 R メッセージ日付／時間現在時刻（YYYYMMDDHHMMSS）

8 40 O セキュリティー

9 15 R メッセージ型 OMLÔ33ÔML̲O33 ORLÔ34ÔRL̲O34 10 20 R メッセージ制御ＩＤ現在時刻（YYYYMMDDHHMMSS）

11 3 R 処理ＩＤ P

12 60 R バージョンＩＤ 2.5

13 15 O シーケンス番号

14 180 O 継続ポインタ

15 2 O 受諾応答型

16 2 O アプリ応答型

17 3 N 国コード

18 16 R Y 文字セット ˜ISO IR87

19 250 O 主要言語

20 20 O 文字セット操作方法 ISO 2022-1994 21 427 O メッセージプロファイル識別子

445

４.１.４

OML^O33(AM → LD)セグメント仕様

（１） PID患者識別セグメント

LD における PID の各情報の取り扱いについては、｢扱い｣ =R であっても LD の PID 情報取り扱い仕様に準じる。ただし、コネクタソン 2010 においては、識別のため｢患者 ID（内部 ID）｣｢患者氏名｣を必須とする。

｢患者氏名｣については、漢字、カナ氏名いずれを取り扱うかは LD の取り扱い仕様に準じる。

450

表４.４ OML^O33 PID仕様

項番長さ扱い繰返項目設定値

1 4 O セットＩＤ−患者ＩＤ

2 20 B 患者ＩＤ（外部ＩＤ）

3 250 R Y 患者ＩＤ（内部ＩＤ）患者番号 0001234567^^^^PI （ゼロ詰め 10 桁）

4 20 B Y 代替患者ＩＤ

(17)

項番長さ扱い繰返項目設定値 5 250 R Y 患者氏名山田^太郎^^^^^L^I˜ヤマダ^タロウ^^^^^ L^P

※カナ氏名は全角とする(LD 側保存形態に依存する)

6 250 N 母親の旧姓

7 26 R 生年月日生年月日（YYYYMMDD）

8 1 R 性別男性：Ｍ、女性：Ｆその他：O 不明：U

Ｍ，Ｆ，O、以外は不明とする

9 250 N Y 患者別名

10 250 O Y 人種

11 250 O Y 患者住所住所例：東京都中央区銀座１−１−１^^^^104-0061^^H

※ 以下省略

（２） SPM｢検体｣セグメント

455 本情報は、LD 側では検体 ID 以外は取り扱わない。

表４.５

OML^O33 SPM

仕様

1 4 O セットＩＤ OML 電文内の通番

2 80 O 検体ＩＤ

<AM 検体管理番号>&&<AM バーコード>^<LD 側検体管理番号

>&&<LD バーコード>

詳細は、表９．１を参照

4 250 R 検体型

JLAC-10 項目コードの材料部分(10,11,12 桁)の 3 桁を使用することが望ましい。

<材料コード>^<材料名>^JC10

AM は何らかのデータを必ずセットすること。

LD 側は判定しない、ただし null は不可とする。

１１ 250 O Y 検体役割通常 null

17 26 O

検体採取日時採取日時を設定する（YYYYMMDDHHMM）

HHMM はオプション（なければ 0000 とみなす）

27 250 O

採取管型 <容器コード>^<容器名称>

※ 以下省略、上記記述なきフィールドは無視。

460

（３） ORC共通オーダセグメント

本情報は、LD 側ではオーダ制御のみ参照する。

表４.６ OML^O33 ORC仕様

1 2 R オーダ制御 HL7 Table 0119 - Order control codes を参照コネクタソン 2010 では NW のみ使用する

2 22 C 依頼者オーダ番号 HIS オーダ番号を設定

LD は、データを保持可能な場合は保存すること、不可も可能

3 22 O 実施者オーダ番号

4 22 O 依頼者グループ番号

5 2 O オーダ状態 IHE-J に準拠したステータスコードを設定

ステータスコード：null (||)

6 1 O 応答フラグ

(18)

7 200 X Y 数量／タイミング

8 200 C 親

9 26 R トランザクション日時送信日時（YYYYMMDDHHMMSS）

※ 以下省略 465

（４） TQ1タイミング／数量セグメント

LD 側では、優先度以外は取り扱わない。

表４.７ OML^O33 TQ1仕様

470

1 4 O

セットＩＤ SPM 内の通番

7 26 O

開始日時オーダ登録日時を設定する（YYYYMMDDHHMM）

9 250 O

Y 優先度「R」通常優先度を設定する。

※ その他のフィールドは使用しない

（５） OBR共通オーダセグメント

LD 側では、取り扱わない。

475

表４.８

OML^O33 OBR

仕様

1 4 O セットＩＤ−OBR １ ORC セグメント内の通番

2 22 C 依頼側オーダ番号 HIS オーダ番号を設定

4 250 R 汎用サービスＩＤ管理できない情報であるため 01^Laboratory など任意の文字をセットする

5 2 O

優先度

6 26 O

要求日時使用しない

7 26 O

検査／採取日時採取日時を設定する（YYYYMMDDHHMM）

HHMM はオプション（なければ 0000 とみなす）、SPM-17 に同じ

8 26 O

検査／採取終了日時

9 20 N 採取量検体単位の採取量を設定

10 250 N Y 採取者ＩＤ

11 1 N 検体処置コード

12 250 O

危険（検体）コード

※ 以下省略

（６）

OBX

検査結果セグメント

480

表４.９ OML^O33 OBX

仕様

1 4 O セットＩＤ−OB Ｘ OBR セグメント内の通番

2 2 R 値型何も設定しない

(19)

3 250 R 検査項目

<検査項目コード>＾<検査項目名称>^JC10 JLAC10 コード 17 桁で対応する

生化学自動分析装置特有の、血清情報は Analyzer がセットして結果を返答することも可能、コードについては各社調整する

4 20 C 検査副ＩＤ

5 64K C Y 検査結果値

6 250 O 単位 <単位コード>^<単位名> 単位名しかない場合は ^<単位名>

7 60 N 基準値範囲

8 5 O 5 異常フラグ

9 5 N 確率

10 2 N Y 異常検査の特質

11 1 R 検査結果状態依頼時は、「O」固定（「オー」）

12 26 N 最終検査正常値日付

13 20 O 使用者定義アクセス点検項目毎の「迅速区分」を設定：R:通常, A：至急, S:緊急、

コネクタソン 2010 では「R」と「S」を使用する

14 26 O 検査日時

15 250 O 実施者 ID

16 250 O Y 検査責任者

17 250 N Y 検査方法

18 22 O Y 装置コード

19 26 O 分析日付

４.１.５

ORL^O34(LD→AM)セグメント仕様

（１） MSAメッセージ応答セグメント

485

表４.１０ ORL^O34 MSA仕様

1 2 R 応答コード AA：正常、AE：異常 AR:リジェクト

2 20 R メッセージ制御ＩＤ OML^O33 電文の MSH-10 を設定

3 80 B テキストメッセージエラー時の内容説明

内容については各ベンダ任意に設定可能とする

4 15 O 予想シーケンス

5 1 削除遅延応答型

6 250 B エラー状態

(20)

４.２検査依頼情報送受信 (LAB22 : Query for WOS)

490

４.２.１

シーケンス図

（１）

AM <--> Analyzer

495

500

図４.３通常の検体検査の実施 LAB-22 : Query for WOS シーケンス図

（２） AM <--> Pre/Post-Processor

505

510

図４.４通常の検体検査の実施 LAB-22 : Query for WOS シーケンス図

４.２.２

メッセージ構成 515

（１） QBP^WOS^QBP_Q11 ( LD→AM )

表４.１１通常の検体検査の実施 QBP^WOS^QBP_Q11仕様

Segment Meaning Usage Card. HL7 chapter

[{SFT}] Software Segment O [0..*] 2

QPD Query Parameter Definition R [1..1] 5 RCP Response Control Parameter R [1..1] 5

[DSC] Continuation Pointer O [0..1] 2

（２） RSP^WOS^RSP_K11 ( AM→LD )

520

表４.１２通常の検体検査の実施

RSP^WOS^RSP_K11

仕様

[{SFT}] Software Segment O [0..*] 2

[ERR] Error O [0..1] 2

QAK Query Acknowledgement R [1..1] 5

QBP^WOS^QBP_Q11

Query / Retrieve

RSP^WOS^RSP_K11

Query / Retrieve

QBP^WOS^QBP_Q11 RSP^WOS^RSP_K11

(21)

Segment Meaning Usage Card. HL7 chapter Comment QPD Query Parameter Definition R [1..1] 5

{ --- SPECIMEN begin C [0..*]

応答するデータが無い場合は以下のセグメントは省略可能

[{OBX}] Observation related to specimen O [0..*] 7 [{SAC}] Specimen Container RE [0..1] 13

[ --- PATIENT begin O [0..1]

PID Patient Identification R [1..1] 3

[{OBX}] Observation related to the patient O [0..*] 7

] --- PATIENT end

ORC Common Order R [1..1] 4

[{TQ1}] Timing/Quantity RE [0..1] 4

[ --- OBSERVATION REQUEST begin O [0..1]

OBR Observation Request R [1..1] 4

[ TCD ] Test Code Details O [0..1] 13

[{ --- OBSERVATION begin O [0..*]

OBX Observation/Result R [1..*] 7

[ TCD ] Test Code Detail O [0..*] 13 [{ NTE }] Notes and Comments (for Results) O [0..*] 2

}] --- OBSERVATION end

] --- OBSERVATION REQUEST end

} --- ORDER end

} --- SPECIMEN end

４.２.３

QBP^WOS^QBP_Q11 / RSP^WOS^RSP_K11 MSH

525

表４.１３４.２.３

QBP^WOS^QBP_Q11 / RSP^WOS^RSP_K11 MSH 仕様

項

番長さ扱い

繰

返項目設定値

QBP^WOS^QBP̲Q11 RSP^WOS^RSP̲K11

1 1 R フィールド区切り文字

|

4 227 O

送信施設 IHE-J^AM （AM が任意に設定） IHE-J^LD （LD が任意に設定）

5 227 O

受信アプリケーション LD（LD と個別に協議の上決定） LIS（AMと個別に協議の上決定）

6 227 O

受信施設 IHE-J^LD（LD と協議の上決定） IHE-J^AM（AM と協議の上決定）

9 15 R メッセージ型 QBP^WOS^QBP̲Q11 RSP^WOS^RSP̲K11 10 20 R

メッセージ制御ＩＤ現在時刻（YYYYMMDDHHMMSS）

11 3 R

処理ＩＤ P

12 60 R

バージョンＩＤ 2.5

(22)

項

番長さ扱い

繰

返項目設定値

QBP^WOS^QBP̲Q11 RSP^WOS^RSP̲K11

13 15 O

シーケンス番号

14 180 O

継続ポインタ

15 2 O

受諾応答型

16 2 O

アプリ応答型

17 3 N 国コード

19 250 O

主要言語

20 20 O

文字セット操作方法 ISO 2022-1994 21 427 O

メッセージプロファイル識別子

４.２.４

QBP^WOS^QBP_Q11(LD

→AM)セグメント仕様

530

（１）

QPD

問い合わせパラメータ定義セグメント

表４.１４ QBP^WOS^QBP_Q11 QPD仕様

1 60 R メッセージ・クエリー名 WOS^Work Order Step^IHE̲LABTF

2 32 R クエリー・タグ現在時刻をセット（YYYYMMDDHHMMSS）

3 80 C 検体ＩＤ

OML^O33 電文の SPM-2<EI>と同じフォーマット詳細は、表９．１を参照

コネクタソン 2010 ではこの情報をキー情報とする

4 80 C 採血管ＩＤ LD バーコード（AM バーコードに一致すること）

SAC-3:<EI>Container Identification 参照

5 80 C キャリアＩＤ LD で任意に設定可能

SAC-10:<EI>Carrier Identification 参照

6 80 C キャリア内の位置 LD で任意に設定可能

SAC-11:<NA>Position in Carrier 参照

7 80 C トレイＩＤ LD で任意に設定可能

SAC-13:<EI>Tray Identification 参照

8 80 C トレイ内の位置 LD で任意に設定可能

SAC-14:<NA>Position in Tray 参照

9 250 C ロケーション LD で任意に設定可能

SAC-15:<CWE>Location 参照

（２） RCP応答制御パラメータセグメントセグメント

535

表４.１５

QBP^WOS^QBP_Q11 RCP

仕様

1 1 O 問い合わせ優先度 I（Immediate）

2 10 O 量限定要求 1^RD

3 60 O 応答形式 R（Real time）

7 256 O セグメントグループ包含

(23)

４.２.５

RSP^WOS^RSP_K11(AM →LD)セグメント仕様 OML^O33(AM → LD)と差異のあるセグメントについてのみ記述する。

540

（１）

MSA

メッセージ応答セグメント

表４.１６ RSP^WOS^RSP_K11 MSA仕様

2 20 R メッセージ制御ＩＤ QBP^WOS^QBP̲Q11 電文の MSH-10 を設定

545

（２） QAKクエリー認知セグメント

表４.１７

RSP^WOS^RSP_K11 QAK

仕様

1 32 C クエリー・タグ QBP 電文の QPD-2 を設定

2 2 O クエリー応答状態

OK：該当データあり NF：該当データなし AE：アプリケーションエラー

AR：アプリケーション破棄 ※省略時は「OK」とみなす

3 250 O メッセージ照会名

4 10 O ヒットカウント合計

5 10 O ジス・ペイロード

6 10 O 残りのヒット

（３） QPD問い合わせパラメータ定義セグメント

550 表４.１４ QBP^WOS^QBP̲Q11 QPD 仕様の内容を応答する。

（４） TQ1タイミング／数量セグメント

表４.１８ RSP^WOS^RSP_K11 TQ1仕様

555

1 4 O セットＩＤ 1 SPM 内の通番

7 26 O 開始日時オーダ登録日時を設定する（YYYYMMDDHHMM）

9 250 O Y 優先度

オーダ時には「オーダ至急区分」を設定する

※オーダ至急区分：R:通常 A:至急 S:緊急オーダ単位の至急依頼の区分である。

※ その他のフィールドは使用しない

（５） OBR共通オーダセグメント

(24)

表４.１９

RSP^WOS^RSP_K11 OBR

仕様

560

1 4 R セットＩＤ−OBR １ ORC セグメント内の通番

2 22 R 依頼側オーダ番号 HIS オーダ番号を設定

4 250 R 汎用サービス ID 管理できない情報であるため 01^Laboratory など任意の文字をセットする

5 2 O 優先度

6 26 O 要求日時使用しない

7 26 O 検査／採取日時採取日時を設定する（YYYYMMDDHHMM）

8 26 O 検査／採取終了日時

9 20 N 採取量検体単位の採取量を設定

10 250 N Y 採取者 ID

12 250 O 危険（検体）コード

※ 以下省略

（６） OBX検査結果セグメント

表４.２０

RSP^WOS^RSP_K11 OBX

仕様

565

1 4 O セットＩＤ−OB Ｘ１ OBR セグメント内の通番

2 2 R 値型何も設定しない

4 20 C 検査副ＩＤ

6 250 O 単位 <単位コード>^<単位名> 単位名しかない場合は ^単位名

9 5 N 確率

11 1 R 検査結果状態依頼時は、「O」固定（「オー」）

13 20 O 使用者定義アクセス点検項目毎の「迅速区分」を設定：R:通常, A：至急, S:緊急、

コネクタソン 2010 では「R」と「S」を使用する

14 26 O 検査日時

18 22 O Y 装置コード

19 26 O 分析日付

(25)

４.３実行結果、分析結果送信 (LAB-23: AWOS Status Change) ４.３.１

シーケンス図

（１）

AM <--> Analyzer 570

575

図４.５ LAB-23: AWOS Status Changeシーケンス図

580

４.３.２

メッセージ構成

（１） OUL^R22(Analyzer→AM)

表４.２１

OUL^R22

仕様

[PID] Patient Identification RE [0..1] 3

[PV1] Patient Visit O [0..1] 3 使用しない

{ --- SPECIMEN begin R [1..1]

SPM Specimen information R [1..1] 7

[{ OBX }] Observation Result (for Specimen) O [0..*] 7

[{ --- CONTAINER begin 0 [0..1]

SAC Container information R [1..1] 13

[INV] Detailed Substance information (e.g., id,

lot, manufacturer, … of QC specimen) O [0..1] 13

}] --- CONTAINER end

OBR Observation Order R [1..1] 7

[ORC] Common Order O [0..1] 4 [{TQ1}] Timing/Quantity O [0..1] 4

[{ --- RESULT begin O [0..*]

OBX Observation Result R [1..1] 7

[TCD] Test Code Detail C [0..1] 13 [{SID}] Substance Identifier (e.g., reagents

used for testing) C [0..*] 13

[{NTE}] Notes and comments O [0..*]

}] --- RESULT end

} --- ORDER end

} --- SPECIMEN end

585

OUL^R22

Observation Result

ACK^R22

(26)

（２）

ACK^R22(AM

→

Analyzer)

表４.２２

ACK^R22

仕様

590

４.３.３

OUL^R22 / ACK^R22 MSH

表４.２３ OUL^R22 / RSP^WOS^RSP_K11 MSH

仕様

項

番長さ扱い

繰

返項目設定値

OUL^R22 ACK^R22

|

4 227 O

5 227 O

6 227 O

受信施設 IHE-J^LD（LD と協議の上決定） IHE-J^AM（AM と協議の上決定）

9 15 R メッセージ型 OUL^R22^OUL̲R22 ACK^R22＾ACK

10 20 R

11 3 R

処理ＩＤ P

12 60 R

13 15 O

14 180 O

継続ポインタ

15 2 O

受諾応答型

16 2 O

アプリ応答型

17 3 N 国コード

19 250 O

主要言語

20 20 O

595

(27)

４.３.４

OUL^R22(Analyzer

→AM)セグメント仕様

（１） PID患者識別セグメント

LDにおける PID の各情報の取り扱いについては、扱い=R であっても LD のPID 情報取り扱い仕様に準じる。

600 ただし、コネクタソン 2010 においては、識別のため｢患者 ID （内部 ID ）｣｢患者氏名｣を必須とする。

｢患者氏名｣については、漢字、カナ氏名いずれを取り扱うかは LD の取り扱い仕様に準じる。

基本仕様は OML^O33 PID、RSP^WOS^RSP_K11 PID と同一

表４.２４ OUL^R22 PID仕様

605

1 4 O セットＩＤ−患者 ID

2 20 B 患者 ID（外部 ID）

3 250 R Y 患者ＩＤ（内部ＩＤ）患者番号 0001234567^^^^PI （ゼロ詰め 10 桁）

コネクタソン 2010 では LD 発生オーダは行わない

4 20 B Y 代替患者ＩＤ

5 250 R Y 患者氏名山田^太郎^^^^^L^I˜ヤマダ^タロウ^^^^^ L^P

※カナ氏名は全角とする(LD 側保存形態に依存する)

6 250 N Y 母親の旧姓

7 26 R 生年月日生年月日（YYYYMMDD）

8 1 R 性別男性：Ｍ、女性：F その他：O 不明：U

Ｍ，F，O、以外は不明とする

9 250 N Y 患者別名

10 250 N Y 人種

11 250 O Y 患者住所住所例：東京都中央区銀座１−１−１^^^^104-0061^^H

※ 以下省略

（２） SPM｢検体｣セグメント

本情報は、LD 側で検体 ID、検体型のみセットする。

610

表４.２５ OUL^R22 SPM仕様

1 4 O セット ID 1 OUL 電文内の通番

2 80 O 検体 ID

<AM 検体管理番号>&&<AM バーコード>^<LD 側検体管理番号

>&&<LD バーコード>

詳細は、表９．１を参照

4 250 R 検体型

JLAC-10 項目コードの材料部分(10,11,12 桁)の 3 桁を使用することが望ましい。

<材料コード>^<材料名>^JC10

LD は何らかのデータを必ずセットすること。AM 側は判定しない、ただし Null は不可とする。

１１ 250 O Y 検体役割「P」患者検体または null

17 26 O 検体採取日時

採取日時を設定する（YYYYMMDDHHMM）

OBR-7 と同じ

18 26 O 検体受理日時検査部門で検体を受理した時間（YYYYMMDDHHMM）

OBR-14 と同じ

27 250 O 採取管型 <容器コード>^<容器名称>

(28)

※ その他のフィールドは使用しない

（３） SAC材料と採取管の詳細セグメント

615

表４.２６ OUL^R22 SAC仕様

3 80 C 採取管 ID

ラベル情報

（検査部門発生オーダの場合は検査システム側ラベル情報）

AM バーコードを設定する

※ その他のフィールドは使用しない

（４） OBR共通オーダセグメント

620

表４.２７ OUL^R22 OBR仕様

1 4 R セットＩＤ−OBR １ ORC セグメント内の通番

2 22 R 依頼側オーダ番号

HIS オーダ番号を設定

コネクタソン 2010 では部門発生オーダは行わない OML または RSP 電文の ORC-2 をそのまま返す情報が無い場合は Null でも可能とする

4 250 R 汎用サービス ID 管理できない情報であるため 01^Laboratory など任意の文字をセットする

5 2 O 優先度

6 26 O 要求日時

7 26 O 検査／採取日時現在日時を設定する（YYYYMMDDHHMM）

8 26 O 検査／採取終了日時

9 20 N 採取量

10 250 N Y 採取者 ID

12 250 O 危険（検体）コード

25 1 C 結果状態 OBX-11 が全て'F'ならば'F'を、それ以外ならば'R'をセットする

※ 以下省略

（５） ORC共通オーダセグメント

625

表４.２８ OUL^R22 ORC仕様

1 2 R オーダ制御 HL7 Table 0119 - Order control codes を参照コネクタソン 2010 では SC のみ使用する

2 22 R 依頼者オーダ番号 HIS オーダ番号を設定

LD がデータを保持していない場合は Null とする

4 22 O 依頼者グループ番号

5 2 O オーダ状態

(29)

6 1 O 応答フラグ

7 200 Ｘ Y 数量／タイミング

8 200 C 親

9 26 R トランザクション日時送信日時（YYYYMMDDHHMMSS）

10 250 O Y 入力者

11 250 O Y 検証者

12 250 R Y オーダ依頼者

<依頼者コード>^<依頼者漢字姓>^<依頼者漢字名>^^^^^^^L

^^^^^I˜^<依頼者カナ姓>^<依頼者カナ名>^^^^^^^L^^^^^P

※漢字・カナ氏名共には全角とする

【例】

00000001^山田^太郎^^^^^^^L^^^^^I˜^ヤマダ^タロウ^^^^^^^L

^^^^^P

※検査部門発生オーダの場合は、検査システムで設定コネクタソン 2010 では部門発生オーダは行わない LD は何も設定しない

※ 以下省略

（６） OBX検査結果セグメント

630

表４.２９ OUL^R22 OBX仕様

1 4 O セットＩＤ−OB Ｘ１ OBR セグメント内の通番

2 2 R 値型

HL7 Table 0125 - Value type 参照数値：NM

文字：ST

結果データ無し：null

※値型は OBX-5 の検査結果値の型を設定する。

検査結果値により判別して設定する

4 20 C 検査副 ID LD は何も設定しない

検査結果値又はデータコメントコードと名称を設定。

●検査結果値の場合

〈検査成績値〉

※検査結果値にコメント的な文章を設定することも可能その場合は、OBX-2 は「ST」を設定

●データコメントの場合

〈データコメントコード〉＾〈データコメント名称〉

検査側で項目削除を行われたときは省略(||) コネクタソン 2010 ではコメントは使用しない指数表現の検査結果値は使用しない

6 250 O 単位 <単位コード>^<単位名> 単位名のみの場合は ^<単位名>

9 5 N 確率

(30)

11 1 R 検査結果状態

最終結果の場合'F'とする。

再検を行うときの初検値は'R'とするが、これは Analyzer の仕様によって任意とする。識別不可の場合は'F'固定でも可。

13 20 N 使用者定義アクセス点検緊急項目は'S'、通常項目は'R'

14 26 O 検査日時結果登録時間

18 22 O Y 装置コード任意の Analyzer コード（６桁）

19 26 O 分析日付自動分析装置から結果が出た時間

４.３.５

ACK^R22(AM→Analyzer)セグメント仕様

（１） MSAメッセージ応答セグメント

635

表４.３０

ACK^R22 MSA

仕様

2 20 R メッセージ制御 ID OUL^R22 電文の MSH-10 を設定

(31)

４.４処理結果、検体ステータスの更新送信 (LAB-26 : SWOS Status Change)

640

４.４.１

シーケンス図

（１）

AM <--> Pre/Post-Processor

645

650

図４.６ LAB-26 : SWOS Status Change シーケンス図

４.４.２

メッセージ構成

（１）

SSU^U03^SSU_U03(Pre/Post-Processor

→

AM) 655

表４.３１

SSU^U03

仕様

EQU Equipment Detail R [1..1] 13

{ --- SPECIMEN̲CONTAINER begin [1..1]

SAC Specimen Container information R [1..1] 13 [{ OBX }] Additional specimen characteristics O [0..*] 7

[{ --- SPECIMEN begin [1..1]

SPM Specimen information O [1..1] 7

[{ OBX }] Observation Result (for Specimen) O [0..*] 7

}] --- SPECIMEN end

} --- SPECIMEN̲CONTAINER end

（２） ACK^U03^ACK(AM→Pre/Post-Processor)

660

表４.３２

ACK^U03

仕様

SSU^U03

Observation Result

ACK^U03

(32)

４.４.３

SSUÛ03^SSU_U03 / ACKÛ03ÂCK MSH

665

表４.３３４.２.３４.３.４

OUL^R22 / ACK^U03 MSH 仕様

項

番長さ扱い

繰

返項目設定値

SSU^U03 ACK^U03

|

4 227 O

5 227 O

6 227 O

受信施設 IHE-J^LD（LD と個別に協議の

上決定）

IHE-J^AM（AM と個別に協議の上決定）

9 15 R メッセージ型 SSUÛ03^SSU̲U03 ACKÛ03ÂCK

10 20 R

11 3 R

処理ＩＤ P

12 60 R

13 15 O

14 180 O

継続ポインタ

15 2 O

受諾応答型

16 2 O

アプリ応答型

17 3 N 国コード

19 250 O

主要言語

20 20 O

４.４.４

SSU^U03^SSU_U03(Pre/Post-Processor→ AM)セグメント仕様 670

（１） EQU装置詳細セグメント

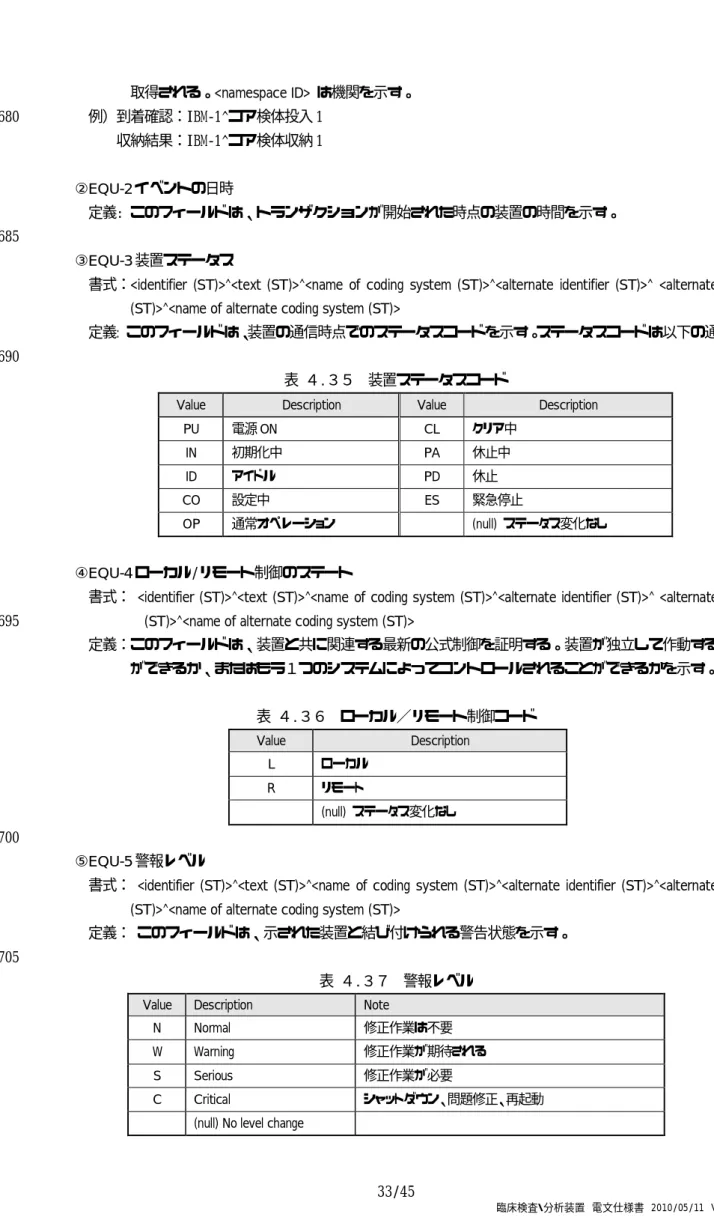

表４.３４ SSU^U03 EQU仕様

1 22 R 装置 ID 検体処理した装置の ID

2 26 R イベントの日付/時刻トランザクション開始日時（YYYYMMDDhhmmss）

3 250 C 装置ステータス使用しない

4 250 O ローカル/リモート制御のス

テータス使用しない

5 250 O 警報レベル使用しない

IHE IHE-J 2010(2010/10 ) Laboratory Device AutomationLDA 2010 LDA 2009 (2009/10 ) Ver.1.04 IHE Laboratory Technical Framework Supplement Lab

IHE-J

Integrating the Healthcare Enterprise

5

10

臨床検査・分析装置 電文仕様書

15

2010/05/11 Ver. 1.05

20

コネクタソン 2 ０１０インプリメンテーション用

25

Copyright © 2010: IHE-J

はじめに

30

本書は、日本 IHE 協会(以下 IHE-J)が実施するコネクタソン 2010(2010/10 実施予定)の Laboratory Device Automation (以下、 LDA )の電文仕様について記したものである。

本仕様書に従い、コネクタソン 2010 において LDA の実装を行う。

なお、本書は 2009 年度コネクタソン(2009/10 実施)｢臨床検査・分析装置電文仕様書 Ver.1.04 ｣を元に作成し ている。

35

・IHE Laboratory Technical Framework Supplement 2004-2005 40

Laboratory Device Automation

LDA

Public Comment Version June 15, 2005 Comments due July 15, 2005

・ Health Level Seven, Version 2.5 45

・IHE-J 用語集(http://www.ihe-j.org/faq/index.html#words)

・KUDU http://kudu.ihe-j.org/japan2010/

50

Ver 更新者 日付 内容

0.01 石井 2007.12.03 新規作成

1.00 石井 2007.12.25 Ver.1.0 リリース

1.01 石井 2008.01.08 参加ベンダーワークショップレビュー結果反映 セグメント表の重複、未使用部分を削除 1.02 石井 2008.01.21 LAB-26 伝文詳細明記

1.03 石井 2008.01.28

1/25 事前テストの結果反映

①各トランザクションのポート番号変更

②LAB-23 OBR-25 の結果状態追加。OBX-11、OBX-13 仕様詳細明記

③LAB-26 MSH-9 修正

④EQU-1 の例を修正

1.04 石井 2008.08.28

JLAC10

1.05 石井 2010.05.11 コネクタソン 2010 版へ対応。

55

目次

はじめに ... 2

60 目次 ... 3

１ 概要 ... 6

１.１ LDA の位置付け ... 6

１.２ 想定するシステム構成 ... 7

（１） システムによる表現 ... 7

65 （２） アクターによる表現 ... 7

（３） LD アクター ... 7

２ システム仕様 ... 8

（１） 基本仕様 ... 8

（２） IP アドレス ... 8

70 （３） 回線仕様 ... 8

（４） 接続手順 ... 8

３ シナリオ ... 9

３.１ コネクタソン 2008 で実施するシナリオ ... 9

３.２ 使用メッセージ ... 9

75 ３.３ シナリオ詳細 ... 10

３.３. １ 通常の検体検査の実施 ... 10

３.３. ２ 緊急の検体検査の実施 ... 11

３.３. ３ 再検の検体検査の実施 ... 12

３.３. ４ 精度管理検査の実施 ... 13

80 ４ 通常の検体検査の実施 ... 14

４.１ 検査依頼情報送受信 (LAB21 : WOS download) ... 14

４.１. １ シーケンス図 ... 14

（１） AM <--> Analyzer... 14

（２） AM <--> Pre/Post-Processor ... 14

85 ４.１. ２ メッセージ構成 ... 14

（１） OML^O33(AM→LD) ... 14

（２） ORL^O34(LD→AM) ... 15

４.１. ３ OML^O33 / ORL^O34 MSH セグメント仕様... 15

４.１. ４ OML^O33(AM → LD)セグメント仕様 ... 16

90 （１） PID 患者識別セグメント ... 16

（２） SPM｢検体｣セグメント ... 17

（３） ORC 共通オーダセグメント ... 17

（４） TQ1 タイミング／数量セグメント ... 18

（５） OBR 共通オーダセグメント ... 18

95 （６） OBX 検査結果セグメント ... 18

４.１. ５ ORL^O34(LD→AM)セグメント仕様 ... 19

（１） MSA メッセージ応答セグメント ... 19

臨床検査・分析装置電文仕様書

なお、本書は 2009 年度コネクタソン(2009/10 実施)｢臨床検査・分析装置電文仕様書 Ver.1.04 ｣を元に作成している。

Ver 更新者日付内容

1.01 石井 2008.01.08 参加ベンダーワークショップレビュー結果反映セグメント表の重複、未使用部分を削除 1.02 石井 2008.01.21 LAB-26 伝文詳細明記

１概要 ... 6

１.２想定するシステム構成 ... 7

（１）システムによる表現 ... 7

65 （２）アクターによる表現 ... 7

２システム仕様 ... 8

（１）基本仕様 ... 8

70 （３）回線仕様 ... 8

（４）接続手順 ... 8

３シナリオ ... 9

３.１コネクタソン 2008 で実施するシナリオ ... 9

３.２使用メッセージ ... 9

75 ３.３シナリオ詳細 ... 10

３.３. １通常の検体検査の実施 ... 10

３.３. ２緊急の検体検査の実施 ... 11

３.３. ３再検の検体検査の実施 ... 12

３.３. ４精度管理検査の実施 ... 13

80 ４通常の検体検査の実施 ... 14

４.１検査依頼情報送受信 (LAB21 : WOS download) ... 14

４.１. １シーケンス図 ... 14

85 ４.１. ２メッセージ構成 ... 14

４.２検査依頼情報送受信 (LAB22 : Query for WOS) ... 20

４.２. １シーケンス図 ... 20

４.２. ２メッセージ構成 ... 20

４.３実行結果、分析結果送信 (LAB-23: AWOS Status Change) ... 25

４.３. １シーケンス図 ... 25

４.３. ２メッセージ構成 ... 25

４.４処理結果、検体ステータスの更新送信 (LAB-26 : SWOS Status Change) ... 31

４.４. １シーケンス図 ... 31

135 ４.４. ２メッセージ構成 ... 31

145 ５緊急の検体検査の実施 ... 36

６再検の検体検査の実施 ... 37

６.１通常の検体検査の実施との差異 ... 37

150 ７精度管理検査の実施 ... 38

７.１通常の検体検査の実施との差異 ... 38

（１）シーケンス図 ... 38

９補足事項 ... 43
