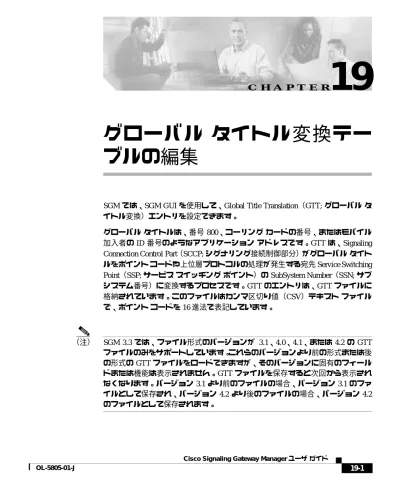

グローバルタイトル変換テーブルの編集

(1)

C H A P T E R

19

グローバル

タイトル変換テー

ブルの編集

SGM では、SGM GUI を使用して、Global Title Translation（GTT; グローバルタイトル変換）エントリを設定できます。

グローバルタイトルは、番号 800、コーリングカードの番号、またはモバイル加入者の ID 番号のようなアプリケーションアドレスです。GTT は、Signaling Connection Control Part（SCCP; シグナリング接続制御部分）がグローバルタイトルをポイントコードや上位層プロトコルの処理が発生する宛先 Service Switching Point（SSP; サービススイッチングポイント）の SubSystem Number（SSN; サブシステム番号）に変換するプロセスです。GTT のエントリは、GTT ファイルに格納されています。このファイルはカンマ区切り値（CSV）テキストファイルで、ポイントコードを 16 進法で表記しています。（注） SGM 3.3 では、ファイル形式のバージョンが 3.1、4.0、4.1、または 4.2 の GTT ファイルのみをサポートしています。これらのバージョンより前の形式または後の形式の GTT ファイルをロードできますが、そのバージョンに固有のフィールドまたは機能は表示されません。GTT ファイルを保存すると次回から表示されなくなります。バージョン 3.1 より前のファイルの場合、バージョン 3.1 のファイルとして保存され、バージョン 4.2 より後のファイルの場合、バージョン 4.2 のファイルとして保存されます。

(2)

第19章グローバルタイトル変換テーブルの編集

設定手順やシナリオなどを含む、GTT の詳細情報については、Cisco IOS ソフト ウェアリリース 12.2(4)MB9 以降または 12.2(18)SW 以降の『IP Transfer Point

(ITP)』フィーチャモジュールを参照してください。 この章は、次の項で構成されています。 • SGM GTT クライアントの起動（P.19-3） • GTT プリファレンスの変更と保存（P.19-24） • 既存の GTT プリファレンスファイルのロード（P.19-27） • GTT Table の編集（P.19-30） • Selector Table へのセレクタの追加（P.19-33） • GTT への GTA エントリの追加（P.19-36）

• GTA Table での GTA ディジットの検索（P.19-40）

• App Group Table へのアプリケーショングループエントリの追加（P.19-44）

• GTT への MAP エントリの追加（P.19-47）

• GTT への CPC リストの追加（P.19-50）

• GTT アドレス変換テーブルの追加（P.19-52）

• GTT Conversion Table Entry へのエントリの追加（P.19-54）

• テーブルからの行の削除（P.19-56） • 新しい GTT ファイルの作成（P.19-57） • 既存の GTT ファイルのロード（P.19-60） • ITP からの GTT ファイルのロード（P.19-63） • Progress Dialog の表示（P.19-65） • GTT ファイルのセマンティックスのチェック（P.19-68） • GTT ファイルの展開（P.19-70） • GTT ファイルの基本情報の表示（P.19-70） • クロスインスタンス GTT ファイルのサポート（P.19-73） • GTT ファイルの保存（P.19-77） • 最後に保存した GTT ファイルへの復元（P.19-81）

(3)

第19章グローバルタイトル変換テーブルの編集 SGM GTT クライアントの起動

SGM GTT

クライアントの起動

SGM は、GTT ファイルの編集時に使用される GTT Configurator クライアントを提供します。 GTT Configurator は SGM で個別のアプリケーションとして実行されるため、SGM クライアントと同様に、個別のログインが必要です。 SGM GTT クライアントを起動するには、次のいずれかの手順に従います。

• SGM Main Menu から Products > Global Title Configurator を選択します。

• Windows で Start > Programs > Cisco SGM Client > Launch SGM GTT Client を選択します。 • sgm gttclient コマンドを入力します。詳細については、P.C-50 の「sgm gttclient」を参照してください。 Startup Options ダイアログが表示されます。ここで、特定の GTT ファイルをロードしたり、新しい GTT ファイルを作成したりできます。 Startup Options ダイアログには、次のフィールドとボタンがあります。新しい GTT ファイルを作成するか、または既存の GTT ファイルをロードすることにより、Startup Options ダイアログを閉じると、GTT Configurator ウィンドウ が、Selectors and GTA タブが選択された状態（図 19-1）で表示されます。

フィールドまたはボタン説明

Load Data From: New File Create New Table Dialog を開きます。ここで、新しい GTT ファイルを

作成できます。詳細については、P.19-57 の「新しい GTT ファイルの作

成」を参照してください。新しい GTT ファイルを作成します。

Load Data From: From File Load File Dialog: GTT File List を開きます。ここで、特定の GTT ファイルのロードおよび GTT ファイルリストの変更を行うことができます。

詳細については、P.19-60 の「既存の GTT ファイルのロード」を参照し

てください。ロードする GTT ファイルを選択します。

Load Data From: From ITP SGM GTT: Load From ITP Dialog を開きます。ここで、ITP リリース 12.2(4)MB10 以降の、GTT ファイルを編集するシグナリングポイント

を選択できます。詳細については、P.19-63 の「ITP からの GTT ファイ

ルのロード」を参照してください。シグナリングポイントを選択します。

(4)

SGM GTT クライアントの起動

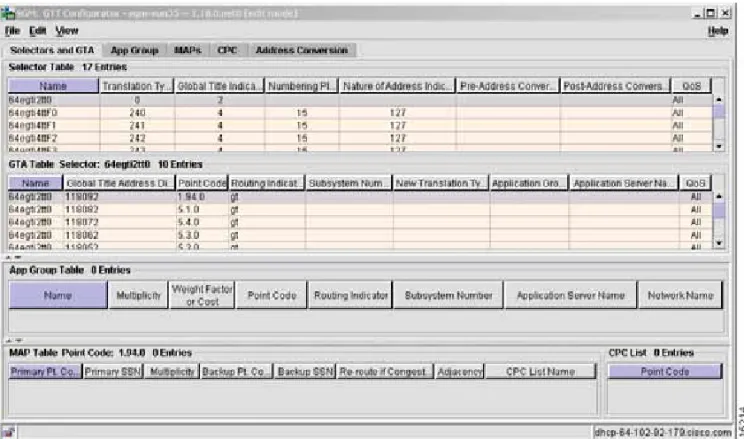

図 19-1 GTT Configurator（Selectors and GTA タブが表示された状態）

GTT Configurator ウィンドウにはタブのセットがあります。各タブは特定の GTT パネルを起動します。各パネルは、GTT データを含む一連のテーブルで構成されています。最初は、テーブルにはブランクのものも、行にデータが入力されているものもあります。現在の値に上書き入力するか、新しい値をドロップダウンリストボックスから選択することで、各テーブルの各行の値を編集できます。 セルをリセットして以前の値に戻すには、Esc キーを押します（行内の複数のセ ルを編集した場合は、Esc キーを押すと、行内のすべてのセルがリセットされま す）。変更を確定するには、行の外側をクリックします。一度変更を確定すると、 Esc キーを押しても行内のセルはリセットされません。 テーブルに行を追加するには、テーブルを選択し、GTT メニューから Edit > Add を選択するか、右クリックメニューから Add を選択します。

(5)

第19章グローバルタイトル変換テーブルの編集 SGM GTT クライアントの起動 テーブルから 1 行以上削除するには、GTT メニューから Edit > Delete を選択す るか、または右クリックメニューから Delete を選択します。詳細については、 P.19-56 の「テーブルからの行の削除」を参照してください。 GTT Configurator ウィンドウには、次の項目があります。 • GTT メニュー（P.19-5）

• GTT Configurator: Selectors and GTA パネル（P.19-9）

• GTT Configurator: App Group パネル（P.19-15）

• GTT Configurator: MAPs パネル（P.19-16）

• GTT Configurator: CPC パネル（P.19-18）

• GTT Configurator: Address Conversion パネル（P.19-20）

GTT

メニュー

GTT Configurator ウィンドウのメニューでは、次のオプションを使用できます。

メニューコマンド説明

File > New Table

（Ctrl+N）

Create new Table Dialog を開きます。

File > Load > Load From File

（Ctrl+L）既存の GTT ファイルをロードします。SGM は、ロード対象の GTT ファイルの名前を入力するように要求するプロンプトを表示します。 • GTT ファイルの名前を入力するか、リストからファイルを選択し、 OK をクリックして GTT ファイルをロードします。 • Cancel をクリックして、GTT ファイルをロードしないでプロンプ トウィンドウを閉じます。詳細については、P.19-60 の「既存の GTT ファイルのロード」を参照してください。

(6)

File > Load > Load From ITP

（Ctrl+T）

SGM GTT: Load From ITP Dialog を開きます。ここで、ITP リリース 12.2(4)MB10 以降の、GTT ファイルを編集するシグナリングポイントを選択できます。 • ドロップダウンリストボックスからシグナリングポイントを選 択し、ロード対象エントリの最大数を入力してから、OK をクリッ クして GTT ファイルをロードします。 • Cancel をクリックして、GTT ファイルをロードしないでプロンプ トウィンドウを閉じます。 SGM User-Based Access を実装している場合、このオプションを使用できるのは、Network Administrator (Level 4) 以上の認証レベルを持つユーザです。詳細については、P.19-63 の「ITP からの GTT ファイルのロード」を参照してください。 File > Revert （Ctrl+R）最後に保存した GTT ファイルのバージョンに復元します。 File > Save （Ctrl+S） GTT ファイルに加えた変更を保存します。

File > Save As Save File Dialog: GTT File List を開きます。ここで、GTT ファイルに新しい名前を付けて保存したり、既存の GTT ファイルを上書きしたりできます。

File > Semantic Check

（Ctrl+K） Semantic Check GTT ダイアログを開きます。ここで、GTT ファイルのセマンティックスを特定の ITP と照合してチェックできます。 File > Deploy （Ctrl+Y） Deployment Wizard を開きます。ここで、GTT ファイルを確認し、それを ITP にアップロードし、ITP 上で有効にできます。メニューコマンド説明

(7)

第19章グローバルタイトル変換テーブルの編集 SGM GTT クライアントの起動 File > Exit （Alt+X） GTT Configurator ウィンドウを閉じます。GTT ファイルに変更を加えた場合、ウィンドウを閉じる前に変更内容を保存するかどうかの確認を求められます。 • 変更内容を保存するには、Yes をクリックします。

Save File Dialog: GTT File List が開きます。ここで、GTT ファイルに新しい名前を付けて保存したり、既存の GTT ファイルを上書きしたりできます。

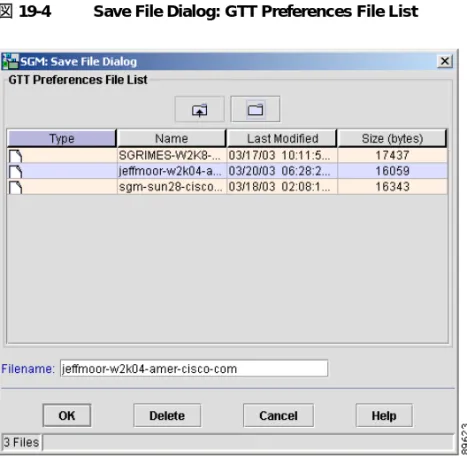

次に Save File Dialog: GTT Preferences File List が開きます。ここで、 GTT プリファレンスファイルに新しい名前を付けて保存したり、既存の GTT プリファレンスファイルを上書きしたりできます。

• プロンプトウィンドウを閉じるには、No をクリックします。

自動的に GTT プリファレンスが保存され、GTT Configurator ウィンドウが閉じます。GTT ファイルへの変更内容は保存されません。

Edit > Version and Instance

（Ctrl+I）

Edit GTT Table ダイアログを開きます。ここで、GTT ファイルに関連付けられているバリアント、バージョン、およびインスタンス ID を変更できます。

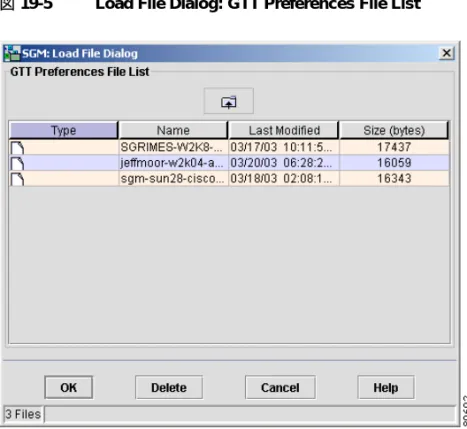

Edit > Preferences > Load

（Alt+L）既存の GTT プリファレンスファイルをロードします。ロード対象の GTT プリファレンスファイルの名前を入力するように要求するプロンプトが表示されます。 • GTT プリファレンスファイルをロードするには、GTT プリファレンスファイルの名前を入力するか、デフォルトのファイル名を受 け入れ、OK をクリックします。 • GTT プリファレンスファイルをロードせずにプロンプトウィン ドウを閉じるには、Cancel をクリックします。

Edit > Preferences > Save

（Alt+S）

GTT プリファレンスファイルに加えた変更を保存します。

Edit > Preferences > Save As Save File Dialog: GTT Preferences File List を開きます。ここで、GTT プリファレンスファイルに新しい名前を付けて保存したり、既存の GTT プリファレンスファイルを上書きしたりできます。

Edit > Add

（Ctrl+E）

選択されたテーブルに関する Add Dialog を開きます。

たとえば、Selector Table を選択した場合、Selector Add Dialog が開きます。

(8)

第19章グローバルタイトル変換テーブルの編集 SGM GTT クライアントの起動 Edit > Delete （Ctrl+Del）選択された 1 つ以上の行を GTT テーブルから削除します。削除を確認する Confirm Delete ダイアログが表示されます。 • 選択された行を削除するには、Yes をクリックします。行がテーブ ルから削除され、Confirm Delete ダイアログが閉じます。 • 選択された行を保持するには、No をクリックします。行がテーブ ル内に保持され、Confirm Delete ダイアログが閉じます。複数の行を削除するように選択できますが、同じテーブル内の行しか選択できません。たとえば、Selector Table と MAP Table の両方から行を同時に削除することはできません。テーブルから行を削除した結果、テーブル内で 1 つ以上の行が孤立した場合（つまり、その行を参照する行が存在しない場合）、孤立した行の数が表示され、その行も削除するかどうかの確認を求められます（孤立した行は非常に多い場合があるため、行数だけが表示され、行そのものは表示されません）。

Edit > ITP File Management ITP File Management ダイアログを開きます。ここで、GTT ファイルとルートテーブルファイルを管理できます。

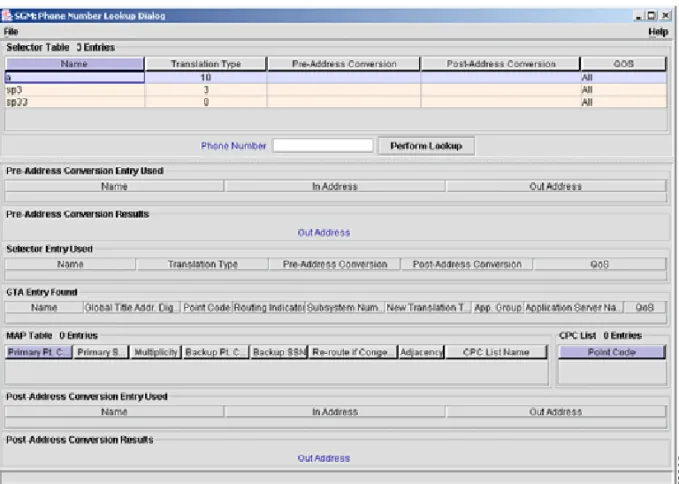

View > Phone Number Config

（Ctrl+P）

Phone Number Lookup Dialog を開きます。ここで、特定のセレクタの Global Title Address Digits を GTA Table で検索できます。

View > GTT Table Info

（Ctrl+G）

GTT Table Info Dialog を開きます。ここに、現在表示されている GTT ファイルについての基本情報が表示されます。

View > Network Name Configuration

（Ctrl+F）

Network Name Configuration Dialog を開きます。ここで、ネットワーク名をバリアントおよびネットワークインジケータにマッピングします。これは、クロスインスタンス GTT ファイルをサポートする機能です。 Help > Topics （F1） SGM オンラインヘルプの目次を表示します。 Help > Window （Shift+F1）現在のウィンドウに関するオンラインヘルプを表示します。 Help > About （F3） SGM アプリケーションのビルド日付、バージョン、SSL サポート、および著作権情報を表示します。メニューコマンド説明

(9)

GTT Configurator: Selectors and GTA

パネル

特定の GTT セレクタのデータを特に表示する必要がある場合は、Selectors and

GTA タブを選択して、そのセレクタの GTA エントリを表示します。

GTT セレクタは、SCCP メッセージを次または最後の宛先に変換するのに使用されたテーブルを選択するパラメータを定義します。

Global Title Address（GTA; グローバルタイトルアドレス）エントリはセレクタに関連付けられ、特定のアドレスマスクの変換結果を定義します。 GTA エントリの結果は、最終の変換または中間の変換のいずれかです。

GTT Configurator: Selectors and GTA パネルは、次のテーブルで構成されています。

• Selector Table（P.19-10）

• GTA Table（P.19-11）

• App Group Table（P.19-12）

• MAP Table（P.19-14）

• CPC List（P.19-15）

GTT Configurator: Selectors and GTA パネルを起動したとき、Selector Table およびその他のテーブルには、データが入力されている場合と入力されていない場合があります。

• Selector Table にエントリを入力するには、テーブル内を右クリックして右ク リックメニューから Add を選択します。

Selector Table へのエントリの追加方法の詳細については、P.19-33 の「Selector

Table へのセレクタの追加」を参照してください。

• GTA Table にエントリを入力するには、Selector Table で行を選択します。関連付けられている GTA エントリがすべて GTA Table に入力されます。 GTA Table がブランクのままの場合は、選択された行が GTA エントリに関連付けられていません。テーブル内を右クリックして右クリックメニュー から Add を選択し、GTA Table にエントリを追加することもできます。 GTA Table へのエントリの追加方法の詳細については、P.19-36 の「GTT への GTA

(10)

• App Group Table にエントリを入力するには、関連付けられている

Application Group がある GTA Table で行を選択します。 App Group Table に、そのアプリケーショングループ名のすべてのアプリケーショングループエントリが入力されます。

テーブル内を右クリックして右クリックメニューから Add を選択し、App Group Table にエントリを追加することもできます。 App Group Table へのエントリの追加方法の詳細については、P.19-44 の「App Group Table へのアプ

リケーショングループエントリの追加」を参照してください。

• Map Table にエントリを入力するには、関連付けられている Application

Group がない GTA Table で行を選択します。選択された行のポイントコー

ドと SSN の組み合せに一致する MAP エントリがすべて MAP Table に入力されます。

テーブル内を右クリックして右クリックメニューから Add を選択し、MAP Table にエントリを追加することもできます。 Map Table へのエントリの追加方法の詳細については、P.19-47 の「GTT への MAP エントリの追加」を参照してください。

• CPC List にエントリを入力するには、関連付けられている CPC List Name が ある MAP Table で行を選択します。その CPC List 内のポイントコードがすべて CPC List に入力されます。 リスト内を右クリックして右クリックメニューから Add を選択し、CPC List にエントリを追加することもできます。 CPC List へのエントリの追加方法の詳細については、P.19-50 の「GTT への CPC リストの追加」を参照してください。

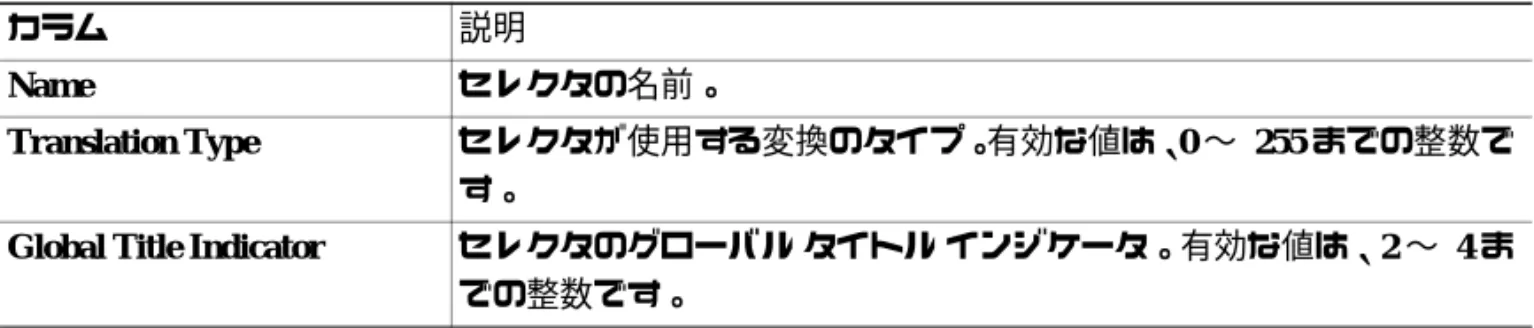

Selector Table

Selector Table には、次のカラムがあります。カラム説明 Name セレクタの名前。 Translation Type セレクタが使用する変換のタイプ。有効な値は、0 ∼ 255 までの整数で す。

Global Title Indicator セレクタのグローバルタイトルインジケータ。有効な値は、2 ∼ 4 ま での整数です。

(11)

GTA Table

GTA Table には、次のカラムがあります。

Numbering Plan （China、ITU、NTT、および TTC のみ）セレクタの番号計画。有効な値 は、0 ∼ 15 までの整数です。

Nature of Address Indicator （China、ITU、NTT、および TTC のみ）セレクタのアドレスインジケー

タの種類。有効な値は、0 ∼ 127 までの整数です。 Pre-Address Conversion ローカルの GTT 変換を実行する前に適用する GTT アドレス変換テーブル。このフィールドにアドレス変換テーブル名がある場合、そのテーブルが存在し、その中にアドレス変換エントリが 1 つ以上含まれている必要があります。このフィールドがブランクの場合、アドレス変換の必要がありません。 Post-Address Conversion ローカルの GTT 変換を実行した後に適用する GTT アドレス変換テーブル。このフィールドにアドレス変換テーブル名がある場合、そのテーブルが存在し、その中にアドレス変換エントリが 1 つ以上含まれている必要があります。このフィールドがブランクの場合、アドレス変換の必要がありません。

QoS セレクタの Quality of service（QoS）クラス。有効な QoS クラスは、

1 ∼ 7 です。ALL は、セレクタがすべての QoS クラスを受け入れるこ

とを示します。

カラム説明

Name この GTA に関連付けられているセレクタの名前。

Global Title Address Digits GTA のアドレスの数字。

(12)

App Group Table

App Group Table には、次のカラムがあります。

Routing Indicator GTA のルーティングインジケータ。有効な値は次のとおりです。

• none：ルーティングインジケータなし。 • gt：グローバルタイトルのルート。

• pcssn：ポイントコードおよび SSN のルート。

Configure By App Group が選択されている場合、このフィールドはグ

レイアウトされます。

Subsystem Number GTA の宛先 SSN。有効な値は、2 ∼ 255 までの整数です。

New Translation Type GTA が使用する変換のタイプ。有効な値は、0 ∼ 255 までの整数です。

Application Group GTA が使用するポイントコード、ルーティングインジケータ、および SSN を提供するアプリケーショングループの名前。

Application Server Name GTA が使用するポイントコード、ルーティングインジケータ、および SSN を提供するアプリケーションサーバの名前。

QoS GTA の Quality of service（QoS）クラス。有効な QoS クラスは、1 ∼ 7 です。ALL は、GTA がすべての QoS クラスを受け入れることを示しま す。カラム説明カラム説明 Name アプリケーショングループの名前。複数インスタンスがイネーブルになっている ITP の場合は、複数の異なるインスタンスで同じアプリケーショングループ名を使用しないでください。 たとえば、アプリケーショングループ名 appgrp1 をインス タンス 1 で使用している場合、appgrp1 をインスタンス 0 やその他のイ ンスタンスで使用しないでください。

(13)

Multiplicity アプリケーショングループの多重性の設定。有効な値は次のとおりです。

• cgp：使用可能な場合、SCCP の Calling Party Address（CGPA; 発信

側アドレス）ロードシェアリング。CGPA ロードシェアリングは加重係数を使用して宛先を選択します。

• cos：使用可能な場合、最少コストの宛先を使用します。 • sha：すべての宛先間で等しく共有します。

Weight Factor or Cost 多重性が cgp に設定されている場合、このフィールドはアプリケーショ

ングループの相対的な加重係数を指定します。ドロップダウンリスト ボックスから、1 ∼ 999 までの相対的なコストを選択します。デフォル トの値は 1 です。 多重性が cos または sha に設定されている場合、このフィールドはアプ リケーショングループの相対的なコストを指定します。ドロップダウ ンリストボックスから、1 ∼ 8 までの相対的なコストを選択します。 デフォルトの値は 1 です。 Point Code アプリケーショングループの宛先ポイントコード。 Routing Indicator アプリケーショングループのルーティングインジケータ。有効な値は次のとおりです。 • none：ルーティングインジケータなし。 • gt：グローバルタイトルのルート。これがデフォルトのルーティ ングインジケータです。 • pcssn：ポイントコードおよび SSN のルート。 Subsystem Number アプリケーショングループの宛先 SSN。有効な値は、2 ∼ 255 までの 整数です。

Application Server Name アプリケーションサーバの名前。

Network Name アプリケーショングループが使用するネットワークの名前。

(14)

MAP Table

Map Table には、次のカラムがあります。

カラム説明

Primary Pt. Code MAP のプライマリポイントコード。

Primary SSN MAP のプライマリ SSN。有効な値は、2 ∼ 255 までの整数です。 Multiplicity MAP の多重性の設定。有効な値は次のとおりです。 • dom：プライマリを優先。使用可能であれば、常にプライマリポ イントコードと SSN の組み合せに変換します。プライマリポイントコードとの組み合せが使用できない場合のみ、バックアップポイントコードと SSN の組み合せに変換します。 • sha：プライマリポイントコードと SSN の組み合せとバックアッ プポイントコードと SSN の組み合せの間で等しく共有します。 • sol：単独 MAP。ポイントコードまたは SSN が使用可能でない場 合、代替がありません。

Backup Pt. Code MAP のバックアップポイントコード。

Backup SSN MAP のバックアップ SSN。有効な値は、2 ∼ 255 までの整数です。

Re-route if Congested プライマリポイントコードとの組み合せが輻輳している場合、MAP をバックアップポイントコードと SSN の組み合せにルーティングするかどうかを示します。 • このチェックボックスをオンにした場合、プライマリとの組み合せが輻輳しているときに、MAP はバックアップとの組み合せにルーティングされます。 • このチェックボックスをオフにした場合、MAP はバックアップにルーティングされません。 Adjacency ポイントコードと SSN の組み合せが SCCP の管理用のローカルノードに隣接していると見なすかどうかを示します。 • このチェックボックスをオンにした場合、ポイントコードと SSN の組み合せはローカルノードに隣接していると見なされます。 • このチェックボックスをオフにした場合、ポイントコードと SSN の組み合せはローカルノードに隣接していると見なされません。

(15)

CPC List

CPC List には、次のカラムがあります。

GTT Configurator: App Group

パネル

アプリケーショングループのデータを特に表示する必要がある場合は、App

Group タブを選択します。 App Group パネルには Selectors and GTA パネルと同じ情報が表示されますが、アプリケーショングループの観点から示されます。アプリケーショングループは、GTA エントリの明示的なポイントコードと SSN の代替の結果です。中間の変換、3 つ以上の宛先でのロードシェアリング、または中間の変換のロードシェアリングにアプリケーショングループエントリを使用できます。

GTT Configurator: App Group パネルは、次のテーブルで構成されています。

• Selector Table（P.19-10）

• GTA Table（P.19-11）

GTT Configurator: App Group パネルを起動したとき、App Group Table および Selector Table には、データが入力されている場合と入力されていない場合があります。

• App Group Table にエントリを追加するには、テーブル内を右クリックして 右クリックメニューから Add を選択します。 App Group Table へのエントリ の追加方法の詳細については、P.19-44 の「App Group Table へのアプリケー

ショングループエントリの追加」を参照してください。

• Selector Table にエントリを追加するには、テーブル内を右クリックして右ク リックメニューから Add を選択します。 Selector Table へのエントリの追加 方法の詳細については、P.19-33 の「Selector Table へのセレクタの追加」を参照してください。

フィールド説明

(16)

• MAP Table にエントリを入力するには、App Group Table で行を選択します。選択された行のポイントコードと SSN の組み合せに一致する MAP エントリがすべて MAP Table に入力されます。

テーブル内を右クリックして右クリックメニューから Add を選択し、MAP Table にエントリを追加することもできます。 Map Table へのエントリの追加方法の詳細については、P.19-47 の「GTT への MAP エントリの追加」を参照してください。

• CPC List にエントリを入力するには、関連付けられている CPC List Name が ある MAP Table で行を選択します。その CPC List 内のポイントコードがすべて CPC List に入力されます。

リスト内を右クリックして右クリックメニューから Add を選択し、CPC List

にエントリを追加することもできます。 CPC List へのエントリの追加方法の

詳細については、P.19-1 の「グローバルタイトル変換テーブルの編集」を参

照してください。

• GTA Table にエントリを入力するには、Selector Table で行を選択します。関連付けられている GTA エントリがすべて GTA Table に入力されます。 GTA Table がブランクのままの場合は、選択された行が GTA エントリに関連付けられていません。テーブル内を右クリックして右クリックメニュー から Add を選択し、GTA Table にエントリを追加することもできます。 GTA Table へのエントリの追加方法の詳細については、P.19-1 の「グローバルタ

イトル変換テーブルの編集」を参照してください。

リスト内を右クリックして右クリックメニューから Add を選択し、Selector Table にエントリを追加することもできます。 Selector Table へのエントリの追加方法の詳細については、P.19-33 の「Selector Table へのセレクタの追加」を参照してください。

GTT Configurator: MAPs

パネル

MAP のデータを特に表示する必要がある場合は、MAPs タブを選択します。 MAPs パネルには Selectors and GTA パネルと同じ情報が表示されますが、MAP の観点から示されます。 Mated Application（MAP; メイテッドアプリケーション）エントリには、主に次の 2 つの用途があります。 • MAP エントリは、輻輳やアベイラビリティなどのポイントコードの状態および SSN の状態を追跡するために、SCCP アプリケーションによって内部で使用されます。

(17)

第19章グローバルタイトル変換テーブルの編集 SGM GTT クライアントの起動 • MAP エントリは、ポイントコードと SSN の組み合せのバックアップまたは代替を定義するために使用されます。 GTT Configurator: Maps パネルは、次のテーブルで構成されています。 • MAP Table（P.19-14） • CPC List（P.19-15） • Selector Table（P.19-10） • GTA Table（P.19-11）

GTT Configurator: MAPs パネルを起動したとき、MAP Table および Selector Table には、データが入力されている場合と入力されていない場合があります。

• MAP Table にエントリを追加するには、テーブル内を右クリックして右ク リックメニューから Add を選択します。 Map Table へのエントリの追加方法

の詳細については、P.19-47 の「GTT への MAP エントリの追加」を参照し

てください。

• Selector Table にエントリを追加するには、テーブル内を右クリックして右ク リックメニューから Add を選択します。 Selector Table へのエントリの追加 方法の詳細については、P.19-33 の「Selector Table へのセレクタの追加」を参照してください。

• CPC List にエントリを入力するには、関連付けられている CPC List Name が ある MAP Table で行を選択します。その CPC List 内のポイントコードがすべて CPC List に入力されます。

リスト内を右クリックして右クリックメニューから Add を選択し、CPC List

にエントリを追加することもできます。 CPC List へのエントリの追加方法の

詳細については、P.19-1 の「グローバルタイトル変換テーブルの編集」を参

照してください。

• App Group Table および GTA Table にエントリを入力するには、MAP Table で行を選択します。選択した行のポイントコードと SSN の組み合せに一致するアプリケーショングループエントリと GTA エントリがすべて App Group Table および GTA Table に入力されます。

App Group Table または GTA Table がブランクのままの場合は、選択した行がアプリケーショングループエントリまたは GTA エントリに関連付けられていません。

テーブル内を右クリックして右クリックメニューから Add を選択し、App Group Table にエントリを追加できます。 App Group Table へのエントリの追

(18)

加方法の詳細については、P.19-44 の「App Group Table へのアプリケーショ

ングループエントリの追加」を参照してください。

テーブル内を右クリックして右クリックメニューから Add を選択し、GTA Table にエントリを追加できます。 GTA Table へのエントリの追加方法の詳

細については、P.19-1 の「グローバルタイトル変換テーブルの編集」を参照

してください。

GTT Configurator: CPC

パネル

関係ポイントコード名のデータを特に表示する必要がある場合は、CPC タブを 選択します。CPC パネル（図 19-2）が表示されます。

Concerned Point Code（CPC; 関係ポイントコード）とは、関連付けられている SSN のステータスが変化したときに通知されるノードです。

(19)

GTT Configurator: CPC パネルは、次のテーブルで構成されています。

• Concerned Pt. Code Name List（P.19-19）

GTT Configurator: CPC パネルを起動したとき、Concerned Pt. Code Name List にはデータが入力されています。 CPC List および MAP Table にデータを追加するには、Concerned Pt. Code Name List で行を選択します。 CPC List および MAP Table に、関係ポイントコード名と一致するすべてのポイントコードおよび MAP エントリが追加されます。

Concerned Pt. Code Name List

Concerned Pt. Code Name List には、次のカラムがあります。

ある CPC リストから別の CPC リストに 1 つ以上のポイントコードをコピーする には、CPC List Name カラムで CPC リストを選択します。その CPC リストに関 連付けられているポイントコードが Point Code カラムに表示されます。 1 つ以上 のポイントコードを選択し、マウスの左ボタンを押した状態で新しい CPC リストにドラッグします。（注） SGM は、ポイントコードを新しい CPC リストにコピーします。ポイントコードを元の CPC リストから移動するわけではありません。ポイントコードを移動する場合は、ポイントコードを新しい CPC リストにコピーしてから、それらを元の CPC リストから削除する必要があります。フィールド説明 CPC List Name 追加される CPC リストの名前。1 ∼ 12 文字の英数字の文字列を入力します。 CPC List 入力した CPC リスト名に関連付けられているポイントコードのリスト。

(20)

GTT Configurator: Address Conversion

パネル

GTT アドレス変換テーブルを特に表示する必要がある場合は、

Address Conversion タブを選択します。 Address Conversion パネル（図 19-3）が表示されます。

GTT アドレス変換テーブルは、ITU ネットワークでの E.212 と E.214 間のアドレス変換や E.212 と E.164 間のアドレス変換などのマッピングを指定するために使用されます。

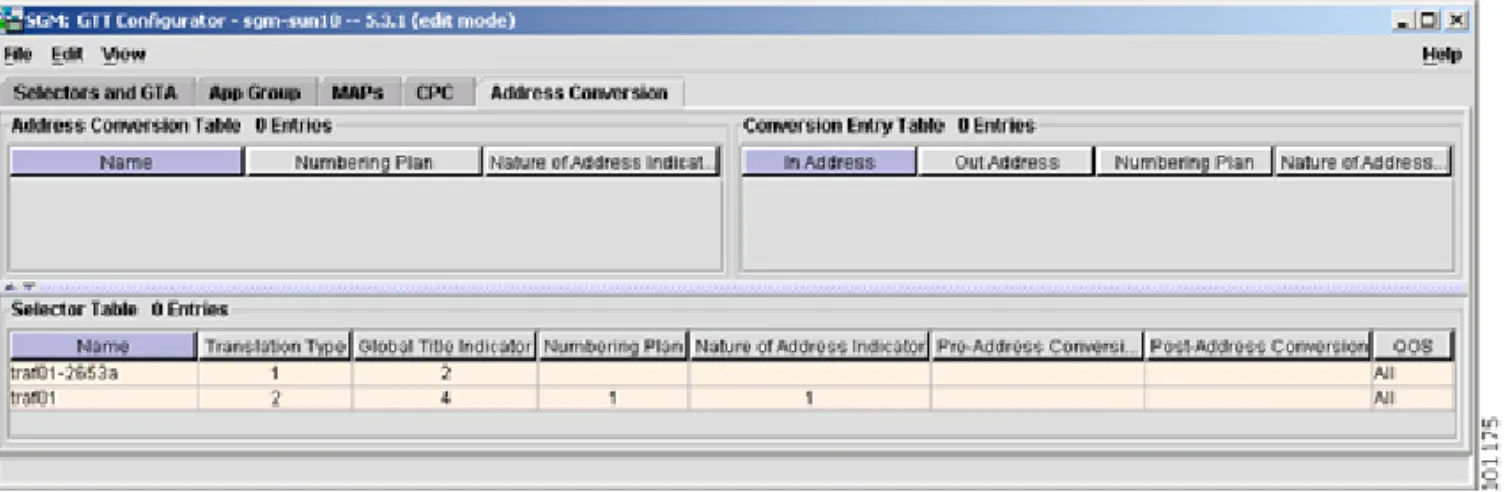

図 19-3 GTT Configurator（Address Conversion タブが表示された状態）

GTT Configurator: Address Conversion パネルは、次のテーブルで構成されています。

• Address Conversion Table（P.19-21）

• Conversion Entry Table（P.19-21）

(21)

Address Conversion Table

Address Conversion Table には、次のカラムがあります。

Conversion Entry Table

Conversion Entry Table には、次のカラムがあります。

Name GTT アドレス変換テーブルの名前。1 ∼ 12 文字の名前を入力します。

Numbering Plan （China、ITU、NTT、および TTC のみ）アドレス変換テーブルに関連付けられている番号計画。変換されるすべてのアドレスに対して、番号計画はこのフィールドの値に変換されます。

有効な範囲は 0 ∼ 15 です。

Nature of Address Indicator （China、ITU、NTT、および TTC のみ）アドレス変換テーブルに関連付

けられているアドレスインジケータの種類。変換されるすべてのアドレスに対して、アドレスインジケータの種類はこのフィールドの値に変換されます。有効な範囲は 0 ∼ 127 です。フィールド説明 In Address 入力 SCCP アドレスエントリ。アドレスを 1 ∼ 15 の 16 進数の文字列として入力します。 Out Address 出力 SCCP アドレスエントリ。アドレスを 1 ∼ 15 の 16 進数の文字列として入力します。

Numbering Plan （China、ITU、NTT、および TTC のみ）アドレス変換テーブルのこのエ

ントリに関連付けられている番号計画。指定された場合、このフィー ルドの値は、このエントリの Address Conversion Table の Numbering

Plan フィールドの値を上書きします。

(22)

Selector Table

（

Address Conversion

用）

Selector Table（Address Conversion 用）には、次のカラムがあります。

Nature of Address Indicator （China、ITU、NTT、および TTC のみ）アドレス変換テーブルのこのエ

ントリに関連付けられているアドレスインジケータの種類。指定された場合、このフィールドの値は、このエントリの Address Conversion Table の Nature of Address Indicator フィールドの値を上書きします。 有効な範囲は 0 ∼ 127 です。フィールド説明カラム説明 Name セレクタの名前。 Translation Type セレクタが使用する変換のタイプ。有効な値は、0 ∼ 255 までの整数で す。

Global Title Indicator セレクタのグローバルタイトルインジケータ。有効な値は、2 ∼ 4 ま での整数です。

Numbering Plan （China、ITU、NTT、および TTC のみ）セレクタの番号計画。有効な値 は、0 ∼ 15 までの整数です。

Nature of Address Indicator （China、ITU、NTT、および TTC のみ）セレクタのアドレスインジケー

タの種類。有効な値は、0 ∼ 127 までの整数です。 Pre-Address Conversion ローカルの GTT 変換を実行する前に適用する GTT アドレス変換テーブル。このフィールドにアドレス変換テーブル名がある場合、そのテーブルが存在し、その中にアドレス変換エントリが 1 つ以上含まれている必要があります。このフィールドがブランクの場合、アドレス変換の必要がありません。

(23)

第19章グローバルタイトル変換テーブルの編集 SGM GTT クライアントの起動 Post-Address Conversion ローカルの GTT 変換を実行した後に適用する GTT アドレス変換テーブル。このフィールドにアドレス変換テーブル名がある場合、そのテーブルが存在し、その中にアドレス変換エントリが 1 つ以上含まれている必要があります。このフィールドがブランクの場合、アドレス変換の必要がありません。

QoS セレクタの Quality of service（QoS）クラス。有効な QoS クラスは、

1 ∼ 7 です。ALL は、セレクタがすべての QoS クラスを受け入れるこ

とを示します。

(24)

第19章グローバルタイトル変換テーブルの編集 GTT プリファレンスの変更と保存

GTT

プリファレンスの変更と保存

SGM では、必要に応じて、GTT Configurator ウィンドウに関する次の要素を変更できます。 • GTT Configurator のメインウィンドウのサイズと位置 • 最後に保存した GTT ファイルのバリアントとバージョン

• 現在選択されているタブ（Selectors and GTA、App Group、MAPs、CPC、 または Address Conversion） • 各パネル上でのテーブルの位置 • 各テーブルについて − カラムの幅 − ソート基準のカラムおよびソート順（昇順または降順） SGM では、GTT プリファレンスファイルで行った変更の保存、既存の GTT プリファレンスファイルのロード、および GTT プリファレンスファイルリストの変更を行うこともできます。 GTT ファイルまたは GTT プリファレンスファイルを保存すると、SGM は SGM クライアントおよびサーバでプリファレンスの注釈を作成します。これには、 GTT が使用されているバリアントとバージョンも含まれます。 GTT クライアントが正常に終了すると、SGM はユーザのプリファレンスを SGM サーバに保存します。その後、ユーザが GTT クライアントを起動するたびに、SGM はユーザの GTT プリファレンスを検索します。 SGM が SGM サーバでプリファレンスを検出した場合、SGM はそのプリファレンスを使用して GTT クライアントを起動します。それ以外の場合、SGM はデフォルトの GTT プリファレンスファイル（ITU バリアントおよびバージョン 1.0）を使用して GTT クライアントを起動します。現在のプリファレンスを保存する場合、または GTT プリファレンスファイルのリストを変更する場合は、次のいずれかの手順に従います。 • GTT プリファレンスファイルに加えた変更をファイル名を変更せずに保存 するには、GTT メニューから Edit > Preferences > Save を選択します。

• GTT プリファレンスファイルに加えた変更を新しいファイル名で保存する には、GTT メニューから Edit > Preferences > Save As を選択します。 Save File Dialog: GTT Preferences File List（図 19-4）が表示されます。

(25)

GTT プリファレンスの変更と保存

図 19-4 Save File Dialog: GTT Preferences File List

Save File Dialog: GTT Preferences File List には、次のフィールドとボタンがあります。フィールドまたはボタン説明 Type テーブル内の項目がファイルまたはフォルダのどちらであるかを示すアイコン。 Name GTT プリファレンスファイルまたはフォルダの名前。 Last Modified GTT プリファレンスファイルまたはフォルダが最後に更新された日付と時刻。 Size (bytes) GTT プリファレンスファイルまたはフォルダのサイズ（バイト）。 Filename GTT プリファレンスファイルを保存するときの名前。新しい GTT プリファレンスファイル名を作成する場合、名前には、オペレーティングシステムで許可されている任意の文字や数字を使用できます。

(26)

第19章グローバルタイトル変換テーブルの編集 GTT プリファレンスの変更と保存関連項目 • SGM GTT クライアントの起動（P.19-3） Number of Files （左下隅に表示） GTT プリファレンスファイルおよびフォルダの総数。 OK GTT プリファレンスまたはファイルのリストに対して加えた変更を保存し、ダイアログを閉じます。新しい名前で GTT プリファレンスファイルを保存するには、次のいずれかの手順に従います。 • 完全に新しい名前で保存するには、新しい名前を入力し、OK をクリッ クします。 • 既存の名前でファイルを保存して古い GTT プリファレンスファイル を上書きするには、リスト内の名前を選択し、OK をクリックします。 GTT ファイルが新しい名前で保存され、Save File Dialog: GTT Preferences File List が閉じ、GTT Configuration ウィンドウに戻ります。

（注）変更を保存する前に他のユーザがその GTT プリファレンスファイルを変更して保存していた場合は、そのユーザの変更を上書きするかどうかの確認を求められます。上書きする場合、他のユーザの変更は上書きされて失われます。上書きしない場合、GTT プリファレンスファイルを別のファイル名で保存しない限り、自分の変更が失われます。 Delete 選択した GTT プリファレンスファイルを GTT プリファレンスファイルリストから削除します。SGM は、削除されたファイルの名前と場所を含む情報メッセージを発行します。 Cancel GTT プリファレンスファイルを保存せずに、または GTT プリファレンスファイルリストに対する変更を保存せずに、ダイアログを閉じます。 Help ダイアログに関するオンラインヘルプを表示します。フィールドまたはボタン説明

(27)

第19章グローバルタイトル変換テーブルの編集既存の GTT プリファレンスファイルのロード

既存の

GTT

プリファレンス

ファイルのロード

GTT ファイルまたは GTT プリファレンスファイルを保存すると、SGM は SGM サーバでユーザのプリファレンスの注釈を作成します。これには、GTT が使用されているバリアントとバージョンも含まれます。 SGM クライアントが正常に終了すると、SGM はユーザのプリファレンスを SGM サーバに保存します。その後、ユーザが GTT クライアントを起動するたびに、SGM はユーザの GTT プリファレンスを検索します。 SGM が SGM サーバでユーザのプリファレンスを検出した場合、SGM はそのプリファレンスを使用して GTT クライアントを起動します。それ以外の場合、SGM はデフォルトの GTT プリファレンスファイル（ITU バリアントおよびバージョン 1.0）を使用して GTT クライアントを起動します。 SGM では、特定の GTT プリファレンスファイルをロードし、GTT プリファレンスファイルのリストを変更できます。 既存の GTT プリファレンスファイルをロードするには、GTT メニューから Edit

> Preferences > Load を選択します。 Load File Dialog: GTT Preferences File List（図 19-5）が表示されます。

(28)

第19章グローバルタイトル変換テーブルの編集既存の GTT プリファレンスファイルのロード

図 19-5 Load File Dialog: GTT Preferences File List

Load File Dialog: GTT Preferences File List には、次のフィールドとボタンがあります。フィールドまたはボタン説明 Type テーブル内の項目がファイルまたはフォルダのどちらであるかを示すアイコン。 Name GTT プリファレンスファイルまたはフォルダの名前。 Last Modified GTT プリファレンスファイルまたはフォルダが最後に更新された日付と時刻。 Size (bytes) GTT プリファレンスファイルまたはフォルダのサイズ（バイト）。 Number of Files （左下隅に表示） GTT プリファレンスファイルおよびフォルダの総数。

(29)

第19章グローバルタイトル変換テーブルの編集既存の GTT プリファレンスファイルのロード関連項目 • グローバルタイトル変換テーブルの編集（P.19-1） OK 選択した GTT プリファレンスファイルをロードし、ダイアログを閉じます。 GTT プリファレンスファイルをロードするには、リストでファイルをダ ブルクリックするか、リストでファイルを選択して OK をクリックする か、または、ファイルの名前を入力して OK をクリックします。 GTT プリ ファレンスファイルがロードされ、Load File Dialog: GTT Preferences File List が閉じ、GTT Configuration ウィンドウに戻ります。

ファイルのリストへの変更を保存するには、OK をクリックします。変更 が保存され、Load File Dialog: GTT Preferences File List が閉じます。

Delete GTT プリファレンスファイルリストから選択したファイルを削除します。SGM は、削除されたファイルの名前と場所を含む情報メッセージを発行します。 Cancel GTT プリファレンスファイルをロードせずに、または GTT プリファレンスファイルリストに対する変更を保存せずに、ダイアログを閉じます。 Help ダイアログに関するオンラインヘルプを表示します。フィールドまたはボタン説明

(30)

第19章グローバルタイトル変換テーブルの編集 GTT Table の編集

GTT Table

の編集

SGM では、GTT ファイルに関連付けられているバリアントおよびインスタンス ID を変更できます。 GTT ファイルに関連付けられているバリアントおよびインスタンス ID を変更す るには、GTT メニューから Edit > Version and Instance を選択します。 Edit GTT Table ダイアログ（図 19-6）が表示されます。

図 19-6 Edit GTT Table ダイアログ

(31)

第19章グローバルタイトル変換テーブルの編集 GTT Table の編集フィールドまたはボタン説明 Variant SS7 プロトコルバリアント。このフィールドは編集できません。 Version GTT が使用するファイル形式のバージョン。有効なバージョンは次のとおりです。 • 3.1 (MB9, MB9a)：ITP ソフトウエアリリース 12.2(4)MB9 および 12.2(4)MB9a に対応。同じアプリケーショングループ内の 2 つ以上のエントリに同じコストを設定できます。これが SGM のデフォルトのバージョンです。 • 4.0 (MB10+)：ITP ソフトウェアリリース 12.2(4)MB10 以降に対応。単 独のノードで複数のインスタンスをサポートします。 • 4.1 (12.2(20)SW+)：ITP ソフトウェアリリース 12.2(20)SW 以降に対応。 単独のノードで複数のインスタンスをサポートします。 • 4.2 (12.2(21)SW1+)：ITP ソフトウェアリリース 12.2(21)SW1 以降に対 応。GTA エントリとアプリケーショングループエントリに対して、0 のサブシステム番号をサポートします。 SGM 3.3 では、ファイル形式のバージョンが 3.1、4.0、4.1、または 4.2 の GTT ファイルのみをサポートしています。これらのバージョンより前の形式または後の形式の GTT ファイルをロードできますが、そのバージョンに固有のフィールドまたは機能は表示されません。GTT ファイルを保存すると次回から表示されなくなります。バージョン 3.1 より前のファイルの場合、バージョン 3.1 のファイルとして保存され、バージョン 4.2 より後のファイルの場合、バージョン 4.2 のファイルとして保存されます。 Instance ID GTT が使用するインスタンスの ID。有効な ID は 0 ∼ 7 です。デフォルト のインスタンス ID は 0 です。 このリストボックスは、バージョン 4.0 が選択されている場合のみ使用可 能です。

Network Name GTA が使用するネットワークの名前。

既存の GTT ファイルのネットワークの名前を変更する場合、新しいネットワークの名前は同じバリアントを使用する必要があります。

このリストボックスは、バージョン 4.1 以降が選択されている場合のみ使 用可能です。

(32)

GTT Table の編集

OK GTT ファイルに対する変更を保存します。

新しいバリアントとインスタンス ID の値を入力または選択し、OK をク

リックします。 GTT ファイルに対する変更が保存されます。

Cancel GTT ファイルに対する変更を保存せずに Edit GTT Table ダイアログを閉じます。

GTT ファイルに対する変更を保存せずに、任意の時点で Edit GTT Table ダ イアログを閉じるには、Cancel をクリックします。

Help 現在のウィンドウに関するオンラインヘルプを表示します。

(33)

第19章グローバルタイトル変換テーブルの編集 Selector Table へのセレクタの追加

Selector Table

へのセレクタの追加

SGM では、GTT にセレクタを追加できます。GTT セレクタは、SCCP メッセージを次または最後の宛先に変換するのに使用されたテーブルを選択するパラメータを定義します。

Selector Table に新しいセレクタを追加するには、GTT Configurator ウィンドウで Selector Table を選択してから、次のいずれかの手順に従います。

• GTT メニューから、Edit > Add を選択します。

• 右クリックメニューから、Add を選択します。

Selector Add Dialog（図 19-7）が表示されます。

図 19-7 Selector Add Dialog

(34)

第19章グローバルタイトル変換テーブルの編集 Selector Table へのセレクタの追加フィールドまたはボタン説明 Selector Name 追加されるセレクタの名前。1 ∼ 12 文字の英数字の文字列を入力します。 Translation Type セレクタが使用する変換のタイプ。0 ∼ 255 の整数を入力します。

Global Title Indicator セレクタのグローバルタイトルインジケータ。ドロップダウンリストボックスから値を選択します。有効な値は次のとおりです。

• 2

• 4（これがデフォルトの値です）

Numbering Plan （China、ITU、NTT、および TTC のみ）セレクタの番号計画。0 ∼ 15 の整数を入力します。

Global Title Indicator が 2 に設定されている場合、このフィールドはグ

Nature of Addr.Indicator （China、ITU、NTT、および TTC のみ）セレクタのアドレスインジケー

タの種類。0 ∼ 127 の整数を入力します。

Global Title Indicator が 2 に設定されている場合、このフィールドはグ

Pre-Conversion Table Name ローカルの GTT 変換を実行する前に適用する GTT アドレス変換テーブル。

このフィールドにアドレス変換テーブル名がある場合、そのテーブルが存在し、その中にアドレス変換エントリが 1 つ以上含まれている必要があります。

このフィールドがブランクの場合、アドレス変換の必要がありません。

Post-Conversion Table Name ローカルの GTT 変換を実行した後に適用する GTT アドレス変換テーブル。

このフィールドにアドレス変換テーブル名がある場合、そのテーブルが存在し、その中にアドレス変換エントリが 1 つ以上含まれている必要があります。

(35)

Selector Table へのセレクタの追加

GTT

への

GTA

エントリの追加

SGM では、GTT に Global Title Address（GTA; グローバルタイトルアドレス）エントリを追加できます。 GTA エントリは、セレクタに関連付けられ、特定のアドレスマスクの変換結果を定義します。 GTA エントリの結果は、最終の変換または中間の変換のいずれかです。

GTA Table に新しい GTA エントリを追加するには、GTT Configurator ウィンドウでセレクタを選択してから GTA Table を選択し、次のいずれかの手順に従います。

• GTT メニューから、Edit > Add を選択します。

• 右クリックメニューから、Add を選択します。

(37)

図 19-8 GTA Add Dialog

GTA Add Dialog には、次のフィールドとボタンがあります。

Selector Name この GTA に関連付けられているセレクタの名前。このフィールドは編

集できません。

Global Title Addr. Digits GTA のアドレスの数字。 1 ∼ 15 の 16 進数の文字列を入力します。

QoS GTA の Quality of service（QoS）クラス。ドロップダウンリストボッ クスから値を選択します。有効な QoS クラスは、1 ∼ 7 です。 GTA で すべての QoS クラスを受け入れるようにする場合は、ALL を選択しま す。デフォルトの値は ALL です。

(38)

Configure By Point Code ポイントコードで GTA を設定するかどうかを示します。ポイントコードで GTA を設定するには、このオプションボタンを選択します。

Config By Point Code フィールドが使用可能になり、Config By App Group フィールドがグレイアウトされます。これがデフォルトの設定

です。

Configure By App Group アプリケーショングループで GTA を設定するかどうかを示します。アプリケーショングループで GTA を設定するには、このオプションボタンを選択します。

Config By App Group フィールドが使用可能になり、Config By Point Code フィールドがグレイアウトされます。 Configure By Application Server Name アプリケーションサーバ名で GTA を設定するかどうかを示します。アプリケーションサーバ名で GTA を設定するには、このオプションボタンを選択します。

Config By Point Code フィールドが Config By Application Server name

フィールドに置き換えられ、Config By App Group フィールドがグレイ アウトされます。

Point Code GTA の宛先ポイントコード。ポイントコードを入力します。

このフィールドは、Configure By Point Code が選択されている場合の み使用可能です。

Routing Indicator GTA のルーティングインジケータ。ドロップダウンリストボックスから値を選択します。有効な値は次のとおりです。

• gt：グローバルタイトルのルート。これがデフォルトのルーティ

ングインジケータです。

• pcssn：ポイントコードおよび SSN のルート。

このフィールドは、Configure By Point Code または Configure By

Application Server Name が選択されている場合のみ使用可能です。 Network Name GTA が使用するネットワークの名前。ドロップダウンリストボックス

からネットワークの名前を選択します。

このフィールドは、Configure By Point Code または Configure By

Application Server Name が選択されている場合のみ使用可能です。

(39)

GTA Table

での

GTA

ディジットの検索

SGM では、GTA Table で特定のセレクタの Global Title Address Digits を検索できます。 SGM は、GTA ディジットが含まれているエントリを GTA Table に表示します。

GTA Table を検索するには、GTT Configurator ウィンドウで Selectors and GTA タ ブを選択し、GTT メニューから View > Phone Number Config を選択します。 Phone Number Lookup Dialog（図 19-9）が表示されます。
