AMWI と VMWI の設定

(1)

AMWI

と

VMWI

の設定

このモジュールでは、

Skinny Client Control Protocol

（

SCCP

）で制御されるアナログ

ポートに設定可

能な

Audible Message Waiting Indication/Visible Message Waiting Indication

（

AMWI/VMWI

）機能に

ついて説明します。この機能では、可聴、可視、または両方の

1 つの

Message Waiting Indication

（

MWI

）をイネーブルにするオプションがユーザに提供されます。

この機能は、

Cisco Unified Communications Manager

（

Cisco Unified CM

）や

Cisco Unified

Communications Manager Express

（

Cisco Unified CME

）などの

Cisco

コール制御システムで制御され

る

Foreign Exchange Station

（

FXS

）ポート、または

Cisco VG224

アナログ電話ゲートウェイに接続さ

れたアナログ

エンドポイント用としてサポートされます。

このモジュール内の機能情報の検索

ご使用の

Cisco IOS

ソフトウェア

リリースが、このモジュールで説明している機能の一部をサポート

していない場合があります。このモジュール内に記載されている特定の機能のリンクにアクセスする場

合、および各機能がサポートされているリリースのリストを参照する場合は、

「設定可能な AMWI およ

び VMWI の機能情報」

（P.150）

を参照してください。

プラットフォーム、および

Cisco IOS

ソフトウェア

イメージの各サポート情報を検索するには

プラットフォームのサポートと、

Cisco IOS

および

Catalyst OS

ソフトウェア

イメージのサポートに関

する情報を検索するには、

Cisco Feature Navigator

を使用します。

Cisco Feature Navigator

には、

http://www.cisco.com/go/cfn

からアクセスしてください。

Cisco.com

のアカウントは必要ありません。

• 「設定可能な AMWI および VMWI の前提条件」（P.142）

• 「設定可能な AMWI および VMWI について」（P.142）

• 「AMWI および VMWI の設定方法」（P.143）

• 「設定可能な AMWI および VMWI の設定例」（P.144）

• 「参考資料」（P.148）

• 「設定可能な AMWI および VMWI の機能情報」（P.150）

(2)

AMWI と VMWI の設定 設定可能な AMWI および VMWI の前提条件

設定可能な

AMWI

および

VMWI

の前提条件

Cisco IOS

ゲートウェイ

• Cisco IOS Release 15.1(3)T

以降のバージョン。

• Cisco

音声ゲートウェイの動作がセットアップおよび設定されていること。詳細については、シス

コの該当する設定マニュアルを参照してください。

• Cisco

音声ゲートウェイで

SCCP

および

SCCP Telephony Control

（

STC

）アプリケーションがイ

ネーブルになっていること。詳細については、「

Configuring FXS Ports for Basic Calls

」を参照し

てください。

• Cisco

音声ゲートウェイで

SCCP

補足機能がイネーブルになっていること。「

Configuring

Supplementary Features

」を参照してください。

設定可能な

_AMWI

および

_VMWI

について

Cisco

音声ゲートウェイの

FXS

ポートに接続されたアナログ電話機で

SCCP

補足機能をイネーブルに

するには、次の概念を理解しておく必要があります。

• 「機能の概要」（P.142）

• 「設定可能な AMWI および VMWI」（P.142）

機能の概要

表

16 に、

Cisco

音声ゲートウェイの

SCCP

ベースの設定可能な

AMWI

および

VMWI

についての情報

を示します。

表

16

設定可能な

AMWI

および

VMWI

設定可能な

_AMWI

および

_VMWI

MWI

は、待機しているボイスメール

メッセージがあることをユーザに通知するために使用します。ボ

イスメールを使用できる場合、電話機は

AMWI

を受信します。これによって、オフフックにしたとき

に専用の

AMWI

トーンが再生されます。電話機に

MWI

ライトが付属している場合、

MWI

ライトをオ

ンにする

VMWI

もアクティブになります。デフォルトで

AMWI

と

VMWI

の両方が再生されるため、

アナログ電話機の

MWI

をイネーブルにするための設定作業は不要です。ただし、電話機で

VMWI

の

みまたは

AMWI

のみに設定することはできます。

MWI

を設定するときは、既存のボイスメール

メッセージがないことを確認する必要があります。電話

機にボイスメール

メッセージが残っているときに

MWI

を設定することは、この機能ではサポートされ

ていません。

MWI

設定を行う前にすべてのボイスメール

メッセージを消去し、

VMWI/AMWI

がアク

ティブになっていないことを確認する必要があります。

機能

電話ユーザが機能にアクセスする方法

コール制御システムの設定

設定可能な

AMWI

および

VMWI

ユーザは

AMWI

のみ、

VMWI

の

み、または両方を設定できます。

ボイスメールを使用できる場合、ユー

ザはオフフックにして専用の

AMWI

トーンを聞くか、オンフックにして

MWI

ライトを確認します（電話機に付

属している場合）。

Cisco

コール制御システムでの設定作業は不要

です。

(3)

AMWI と VMWI の設定

AMWI および VMWI の設定方法

この機能では、周波数シフト

キー入力メッセージと

DC

電圧の、

2 種類の

VMWI

がどちらもサポート

されます。

AMWI

および

_VMWI

の設定方法

（注）

本書では、

Cisco Unified Communications Manager

または

Cisco Unified CME

の詳しい設定方法は説

明しません。インストールおよび設定手順については、該当する製品のマニュアルを参照してください。

MWI

オプションをイネーブルにするには、次の手順を実行します。

手順の概要

1. enable

2. configure terminal

3. stcapp supplementary-services

4. port port-number

5. mwi {audible | visible | both}

6. end

手順の詳細

コマンドまたはアクション

目的

ステップ

1

enable

例：

Router> enable

特権

EXEC

モードをイネーブルにします。

• プロンプトが表示されたら、パスワードを入力します。

ステップ

2

configure terminal

例：

Router# configure terminal

グローバル

コンフィギュレーション

モードを開始します。

ステップ

3

stcapp supplementary-services

例：

Router(config)# stcapp supplementary-services

補足サービス

コンフィギュレーション

モードを開始します。

ステップ

4

port port-number

例：

Router(config-stcapp-suppl-serv)#port 2/2

STCAPP

補足サービス機能がサポートされるアナログ

FXS

音声ポートを指定します。

•

port-number

：音声ポート番号。範囲は

2/0

～

2/23

です。

(4)

AMWI と VMWI の設定 設定可能な AMWI および VMWI の設定例

設定可能な

_AMWI

および

_VMWI

の設定例

ここでは、次の設定例について説明します。

• 「例：AMWI と VMWI の設定」（P.144）

• 「例：現在の MWI 設定の確認方法」（P.147）

例：

_AMWI

と

_VMWI

の設定

次に、

STCAPP

補足サービス機能がサポートされる特定のアナログ

FXS

音声ポートで、

AMWI

および

VMWI

を設定する方法の例を示します。

Router# show running-config Building configuration...

Current configuration : 5518 bytes !

! Last configuration change at 17:02:32 PST Sun Feb 28 1993 !

version 15.1 no service pad

service timestamps debug datetime msec localtime show-timezone service timestamps log datetime msec localtime show-timezone no service password-encryption ! hostname Router ! boot-start-marker boot-end-marker ! ! logging buffered 20000000 ! no aaa new-model clock timezone PST -7 0 ip source-route ip cef

ステップ

5

mwi {audible | visible | both}

例：

Router(config-stcapp-suppl-serv-port)#mwi audible

mwi

を可聴のみ（

AMWI

）、可視のみ（

VMWI

）、または

両方（デフォルト設定）としてイネーブルにします。

• audible

：

AMWI

がイネーブルです。

• visible

：

VMWI

がイネーブルです。

• both

：デフォルト設定。

AMWI

と

VMWI

の両方がイ

ネーブルになります。

（注）

現在の設定では、

SCCP

でポートが設定されるとき

に

MWI

（

AMWI/VMWI

）が自動的にオンになりま

す。

SCCP

で

MWI

をオフにすることはできません。

ステップ

6

end

例：

Router(config-stcapp-suppl-serv-port)#end

コンフィギュレーション

モードを終了し、特権

EXEC

モードに戻ります。

コマンドまたはアクション

目的

(5)

AMWI と VMWI の設定 設定可能な AMWI および VMWI の設定例 no ipv6 cef ! stcapp ccm-group 20 stcapp ! ! stcapp supplementary-services port 2/1 fallback-dn 3001 port 2/2 fallback-dn 3102 mwi visible port 2/3 fallback-dn 3203 mwi audible ! ! voice-card 0 ! archive log config hidekeys ! ! ! ! ! ! interface FastEthernet0/0 ip address 1.5.42.80 255.255.255.0 duplex auto speed auto ! interface FastEthernet0/1 ip address 1.4.197.150 255.255.255.0 ip access-group 3 in duplex auto speed auto ! ip default-gateway 1.5.0.1 ! ip forward-protocol nd ip http server ip route 0.0.0.0 0.0.0.0 FastEthernet0/0 ! ! ! control-plane ! ! voice-port 2/0 ! voice-port 2/1

timeouts ringing infinity station-id number 3001 caller-id enable !

voice-port 2/2 vmwi dc-voltage

timeouts ringing infinity station-id number 3102 caller-id enable !

(6)

AMWI と VMWI の設定 設定可能な AMWI および VMWI の設定例

timeouts ringing infinity station-id number 3203 caller-id enable ! voice-port 2/4 ! voice-port 2/5 ! voice-port 2/6 ! voice-port 2/7 ! voice-port 2/8 ! voice-port 2/9 ! voice-port 2/10 ! voice-port 2/11 ! voice-port 2/12 ! voice-port 2/13 ! voice-port 2/14 ! voice-port 2/15 ! voice-port 2/16 ! voice-port 2/17 ! voice-port 2/18 ! voice-port 2/19 ! voice-port 2/20 ! voice-port 2/21 ! voice-port 2/22 ! voice-port 2/23 ! ! mgcp fax t38 ecm ! sccp local FastEthernet0/0 sccp ccm 1.5.42.40 identifier 40 version 6.0 sccp ! ! sccp ccm group 20 associate ccm 40 priority 1 !

dial-peer voice 21 pots service stcapp

port 2/1 !

dial-peer voice 22 pots service stcapp

port 2/2 !

(7)

AMWI と VMWI の設定 設定可能な AMWI および VMWI の設定例 service stcapp port 2/3 ! line con 0 exec-timeout 0 0 line aux 0 line vty 0 4 exec-timeout 0 0 login

transport input all !

exception data-corruption buffer truncate end

Router#

例：現在の

_MWI

設定の確認方法

ユーザは

show

コマンドを使用して、現在の

MWI

設定を確認できます。

Router# show stcapp device voice-port 2/2 Port Identifier: 2/2

Device Type: ALG Device Id: 1

Device Name: AN0C863949F6402 Device Security Mode : None Modem Capability: None Device State: IS Diagnostic: None Directory Number: 3102 Dial Peer(s): 12

Dialtone after remote onhook feature: activated Busytone after remote onhook feature: not activated

Last Event: STCAPP_DC_EV_DEVICE_SET_LAMP_PROCESS_DC_VMWI Line State: IDLE

Line Mode: CALL_BASIC Hook State: ONHOOK mwi: DISABLE vmwi: OFF mwi config: Visible Privacy: Not configured PLAR: DISABLE Callback State: DISABLED

CWT Repetition Interval: 0 second(s) (no repetition) Number of CCBs: 0

Global call info:

Total CCB count = 0 Total call leg count = 0 Router#

(8)

AMWI と VMWI の設定 参考資料

参考資料

ここでは、

Cisco

音声ゲートウェイの

FXS

ポート用の

SCCP

アナログ電話機サポートに関連する資料

を示します。

参照先

Cisco Unified Communications Manager

『

Cisco Unified Communications Manager

』

Cisco Unified Communications Manager Express

『

Cisco Unified Communications Manager Express

』

Cisco IOS

のデバッグ

『

Cisco IOS Debug Command Reference

』

Cisco IOS

の音声コマンド

『

Cisco IOS Voice Command Reference

』

Cisco IOS

の音声設定

『

Cisco IOS Voice Configuration Library

』

Cisco

音声ゲートウェイ

• 『

Cisco VG200 Series Gateway

』

• 『

Cisco 1800 Series Integrated Services Routers

』

• 『

Cisco 2800 Series Integrated Services Routers

』

• 『

Cisco 3800 Series Integrated services Routers

』

• 『

Cisco Unified 500 Series

』

会議およびコード変換リソース

• 『Cisco Unified CallManager and Cisco IOS Interoperability

Guide』の

「Configuring Enhanced Conferencing and

Transcoding for Voice Gateway Routers」

の章

• 『

Cisco CallManager and IOS Gateway DSP Farm

Configuration Example

』

(9)

AMWI と VMWI の設定 参考資料

シスコのテクニカル

サポート

説明

リンク

右の

URL

にアクセスして、シスコのテクニカル

サ

ポートを最大限に活用してください。

以下を含むさまざまな作業にこの

Web

サイトが役立

ちます。

・テクニカル

サポートを受ける

・ソフトウェアをダウンロードする

・セキュリティの脆弱性を報告する、またはシスコ製

品のセキュリティ問題に対する支援を受ける

・ツールおよびリソースへアクセスする

- Product Alert

の受信登録

- Field Notice

の受信登録

- Bug Toolkit

を使用した既知の問題の検索

・

Networking Professionals

（

NetPro

）コミュニティ

で、技術関連のディスカッションに参加する

・トレーニング

リソースへアクセスする

・

TAC Case Collection

ツールを使用して、ハードウェ

アや設定、パフォーマンスに関する一般的な問題をイ

ンタラクティブに特定および解決する

この

Web

サイト上のツールにアクセスする際は、

Cisco.com

のログイン

ID

およびパスワードが必要です。

(10)

AMWI と VMWI の設定 設定可能な AMWI および VMWI の機能情報

設定可能な

AMWI

および

VMWI

の機能情報

表

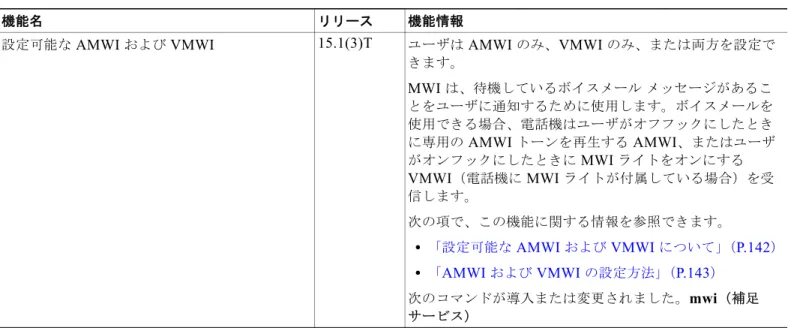

17 に、このモジュールで説明した機能をリストし、特定の設定情報へのリンクを示します。この表

には、

Cisco IOS Release 15.1(3)T

以降のリリースで導入または変更された機能だけを示します。

このテクノロジーの機能でここに記載されていない情報については、

「補足サービスの機能ロードマッ

プ」（P.13）

を参照してください。

ご使用の

Cisco IOS

ソフトウェア

リリースでは、一部のコマンドが使用できない場合があります。特

定のコマンドのリリース情報については、コマンド

リファレンス

マニュアルを参照してください。

プラットフォームのサポートおよびソフトウェア

イメージのサポートに関する情報を検索するには、

Cisco Feature Navigator

を使用します。

Cisco Feature Navigator

を使用すると、特定のソフトウェア

リ

リース、機能セット、またはプラットフォームをサポートする
