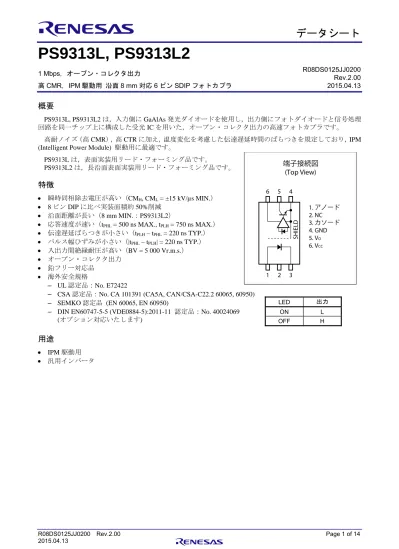

PS9313L, PS9313L2　データシート

PS9313L, PS9313L2

1 Mbps，オープン・コレクタ出力

高

CMR，IPM 駆動用 沿面 8 mm 対応 6 ピン SDIP フォトカプラ

概要

PS9313L, PS9313L2 は，入力側に GaAlAs 発光ダイオードを使用し，出力側にフォトダイオードと信号処理

回路を同一チップ上に構成した受光 IC を用いた，オープン・コレクタ出力の高速フォトカプラです。

高耐ノイズ（高 CMR），高 CTR に加え，温度変化を考慮した伝達遅延時間のばらつきを規定しており，IPM

(Intelligent Power Module) 駆動用に最適です。

PS9313L は，表面実装用リード・フォーミング品です。

PS9313L2 は，長沿面表面実装用リード・フォーミング品です。

特徴

 瞬時同相除去電圧が高い（CM

H

, CM

L

= ±15 kV/µs MIN.）

 8 ピン DIP に比べ実装面積約 50%削減

 沿面距離が長い（8 mm MIN.：PS9313L2）

 応答速度が速い（t

PHL

= 500 ns MAX., t

PLH

= 750 ns MAX.）

 伝達遅延ばらつきが小さい（t

PLH

– t

PHL

= 220 ns TYP.）

 パルス幅ひずみが小さい（|t

PHL

– t

PLH

| = 220 ns TYP.）

 入出力間絶縁耐圧が高い（BV = 5 000 Vr.m.s.）

 オープン・コレクタ出力

 鉛フリー対応品

 海外安全規格

– UL 認定品：No. E72422

– CSA 認定品：No. CA 101391 (CA5A, CAN/CSA-C22.2 60065, 60950)

– SEMKO 認定品 (EN 60065, EN 60950)

– DIN EN60747-5-5 (VDE0884-5):2011-11 認定品：No. 40024069

(オプション対応いたします)

用途

 IPM 駆動用

 汎用インバータ

R08DS0125JJ0200

Rev.2.00

2015.04.13

真理値表

LED 出力 ON L OFF H 1. アノード 2. NC 3. カソード 4. GND 5. VO 6. VCC

端子接続図

(Top View)

6 4 1 2 3 5 SH IEL D

表面実装用リード・フォーミング・タイプ

0.2 5 ± 0.15 9.7±0.3 3. 7±0.2 5 0.8±0.25 0. 2±0. 15 7.62 3. 5± 0. 2 6. 8± 0. 25 4.58±0.3 (0.82)

PS9313L

0.4±0.1 0.25 M 1.27

長沿面表面実装用リード・フォーミング・タイプ

0. 2±0.1 5

PS9313L2

11.5±0.3 6. 8± 0 .2 5 4.58±0.3 0. 25±0.1 5 0.75±0.25 (0.82) 3. 7± 0. 25 3. 5± 0. 2 7.62 1.27

捺

印 例

規格名 西暦年号の末尾 週コード

9313

N931

R

N 9 31 製造ロット番号 1番ピン・マーク 品名

構造パラメータ

項 目 PS9313L PS9313L2 空間距離（MIN.） 7 mm 8 mm 外部沿面距離（MIN.） 7 mm 8 mm 絶縁物厚（MIN.） 0.4 mm 0.4 mm

オーダ情報

品 名 オーダ名称 メッキ仕様 包装形態 海外安全規格 申請品名注 PS9313L PS9313L-AX 鉛フリー (Ni/Pd/Au) 20 個（テーピング品を 20 個単位 1 カット） 標準品 (UL, CSA 認定品) PS9313L PS9313L-E3 PS9313L-E3-AX エンボス・テーピング 2 000 個/ リール PS9313L2 PS9313L2-AX 20 個（テーピング品を 20 個単位 1 カット） PS9313L2 PS9313L2-E3 PS9313L2-E3-AX エンボス・テーピング 2 000 個/ リール PS9313L-V PS9313L-V-AX 20 個（テーピング品を 20 個単位 1 カット） DIN EN60747-5-5 (VDE0884-5):2011-11 認定品 (オプション) PS9313L PS9313L-V-E3 PS9313L-V-E3-AX エンボス・テーピング 2 000 個/ リール PS9313L2-V PS9313L2-V-AX 20 個（テーピング品を 20 個単位 1 カット） PS9313L2 PS9313L2-V-E3 PS9313L2-V-E3-AX エンボス・テーピング 2 000 個/ リール 【注】 海外安全規格申請は申請品名で行ってください。

絶対最大定格（特に指定のないかぎり

T

A

= 25°C）

項 目 略 号 定 格 単 位 発 光 順電流注 1 _I F 25 mA 逆電圧 VR 5 V 受 光 電源電圧 _VCC －0.5～＋25 V 出力電圧 VO －0.5～＋25 V 出力電流 IO 15 mA 許容損失注 2 _P C 100 mW 絶縁耐圧注 3 _{BV 5 000 Vr.m.s.} 動作周囲温度 _TA －40～＋110 C 保存温度 Tstg －55～＋125 C 【注】 1. TA = 70C 以上では，0.3 mA/C で減少する。 2. TA = 75C 以上では，2.0 mW/C で減少する。 3. TA = 25C, RH = 60%, AC 電圧を 1 分間印加（入力側全電極端子一括と出力側全電極端子一括間）

推奨動作条件

項 目 略 号 MIN. TYP. MAX. 単 位

電源電圧 VCC 4.5 15 20 V

出力電圧 _VO 0 20 V

入力電流（ON） IF (ON) 8 12 mA

電気的特性（特に指定のないかぎり

T

A

= －40～＋110C，V

CC

= 15 V）

項 目 略 号 条 件 MIN. TYP.注 1 _{MAX. 単 位}

発 光 順電圧 VF IF = 10 mA, TA = 25C 1.2 1.56 1.9 V

逆電流 IR VR = 3 V, TA = 25C 10 A

端子間容量 Ct V = 0 V, f = 1 MHz 30 pF

受 光 ロウ・レベル出力電圧 VOL IF = 10 mA, IOL = 2.4 mA 0.13 0.6 V

ハイ・レベル出力電流 IOH VCC = 20 V, VF = 0.8 V 1.0 50 A ハイ・レベル供給電流 ICCH VCC = 20 V, VF = 0.8 V, VO = オープン 0.6 1.3 mA ロウ・レベル供給電流 ICCL VCC = 20 V, IF = 10 mA, VO = オープン 0.7 1.3 mA 伝達特性 スレッシュホールド 入力電流 (H→L) IFHL VO = 0.8 V, IO = 0.75 mA 0.75 5.0 mA 電流伝達率 (IC/IF) CTR IF = 10 mA, VO = 0.6 V 44 110 % 入出力間絶縁抵抗 RI-O VI-O = 1 kVDC 1011 _ 入出力間容量 CI-O V = 0 V, f = 1 MHz 0.7 pF 伝達遅延時間 (H→L) 注 2 _{tPHL IF = 10 mA, RL = 20 k, CL = 100 pF, 240 500 ns} 伝達遅延時間 (L→H) 注 2 _{tPLH VTHHL = 1.5 V, VTHLH = 2.0 V 460 750} 伝達遅延ばらつき tPLHtPHL －200 220 650 パルス幅ひずみ (PWD) | tPHLtPLH | 220 650 瞬時同相除去電圧 (出力：H) 注 3 CMH TA = 25C, IF = 0 mA, VO > 3.0 V, VCM = 1.5 kV, RL = 20 k, CL = 100 pF 15 kV/s 瞬時同相除去電圧 (出力：L) 注 3 CML TA = 25C, IF = 10 mA, VO < 1.0 V, VCM = 1.5 kV, RL = 20 k, CL = 100 pF 15 kV/s

【注】 1. TYP.値は TA = 25°C です。 2. 伝達遅延時間測定回路 備考　CLはプローブと配線容量を含んだものです。 入力 出力 VTHHL = 1.5 V 15 V VOL tPHL tPLH VTHLH= 2.0 V IF (ON) 50% IF (ON) 51 Ω パルス入力 (IF = 10 mA) 入力 (モニタ) (PW = 10 µs, Duty比 = 1/10) RL = 20 kΩ VO (モニタ) VCC = 15 V 0.1 µF CL = 100 pF 6 5 4 SHIELD 1 2 3 3. 瞬時同相除去電圧測定回路 90% 10% _{0 V} VCC 3.0 V 1.0 V VOL VCM VO (スイッチA：IF = 0 mA) (スイッチB：IF = 10 mA) VO tr tf VCM SW IF A B RL = 20 kΩ VO (モニタ) VCC = 15 V 0.1 µF CL = 100 pF 6 5 4 SHIELD 2 備考　CLはプローブと配線容量を含んだものです。 1 3 +  VCM= 1.5 kV

使用上の注意

1. 本製品は高速化設計のため，静電気の影響を受けやすくなっております。取り扱いの際は人体アースなど

静電気対策を行ってください。

2. V

CC

－GND 間に 0.1 µF 以上のバイパス・コンデンサを挿入してください。また，フォトカプラ－コンデン

サ間のリード距離は 10 mm 以内としてください。

3. 2 番ピンの NC

注

端子は，LED 側の GND 端子に直接接続するか，オープンでもかまいません。

未接続端子を信号の中継などに使用すると，内部ノイズ環境の悪化することが懸念されますので，そのよ

うな使用はしないでください。

注 NC：Non-Connection（または No Connection）

4. 保管は高温多湿を避けてください。

特性曲線（特に指定のないかぎり

T

A

= 25C, 参考値）

周囲温度 Ta (°C) 周囲温度 Ta (°C) 周囲温度 Ta (°C) 順電流 IF (mA) 順電流 IF (mA) 周囲温度 Ta (°C) 供給電流vs. 周囲温度 ロウ・レベル出力電圧 vs. 周囲温度 出力電流 vs. 周囲温度 出力電流 vs. 順電流 伝達遅延時間，伝達遅延ばらつき vs.順電流 ハイ・レベ ル供給電流 ICCH (m A ) ロウ・レベ ル供給電流 ICCL (mA) ロウ・レベル出力 電圧 VO L (V) 出力電流 (相対値 ) 伝達遅延時間 TPH L, T P LH (ns ) 伝達遅延ばらつ き TPHL-T PLH (ns ) 出 力電流 Io (m A) スレッシュホールド入力電流 vs. 周囲温度 スレッシュホ ールド入力電流 IF HL (mA) 0 0.2 0.4 0.6 0.8 1.0 1.2 0 1 2 3 4 5 0 0.1 0.2 0.3 0.4 0.5 0 2 4 6 8 10 12 14 0.6 0.7 0.8 0.9 1.0 1.2 1.1 0 100 200 300 400 500 700 600 IF = 10mA Vo = 0.6V -50 -25 0 25 50 75 100 125 0 5 10 15 20 -50 -25 0 25 50 75 100 125 -50 -25 0 25 50 75 100 125 -50 -25 0 25 50 75 100 125 0 5 10 15 20 Vo=0.6V 110C Ta = –40C 25C ICCL ICCH Vcc ＝ 20V Vo = オープン ICCH：VF = 0.8V ICCL：IF = 10mA Vcc = 15V Vo = 0.8V Io = 0.75mA Vcc = 15V IF = 10mA Io = 2.4mA Vcc = 15V CL = 100pF RL = 20KΩ TPLH TPLH-TPHL TPHL

0 200 400 600 800 1000 1200 1400 1600 1800 0 100 200 300 400 500 700 600 -50 -25 0 25 50 75 100 125 0 200 400 600 800 1000 1200 1400 1600 1800 0 100 200 300 400 500 0 200 400 600 800 1000 1200 0 10 20 30 40 50 0 100 200 300 400 500 600 0 5 10 15 20 25 伝達遅延時間、伝達遅延ばらつき vs. 電源電圧 伝達遅延時間、パルス幅ひずみ vs. 周囲温度 伝達遅延時間 vs. 負荷容量 伝達遅延時間、伝達遅延ばらつき vs. 負荷抵抗 伝達遅延時間、伝達遅延ばらつき vs. 負荷抵抗 伝 達遅延時 間 TPHL, TPLH (ns) 伝達遅 延ばらつ き TPHL-T PLH ( ns) 伝 達遅延時 間 TPHL, TPLH (ns) パルス 幅ひずみ PW D (ns) 伝達 遅延時間 TPHL, TPLH (ns) 伝達遅延 ばらつき TPHL-T PLH ( ns) 伝達遅 延時間 (ns ) 伝達遅延 時間 TPHL, TPLH (ns) 伝 達遅延ば らつき T P HL-T PLH (ns) 周囲温度 Ta (°C) 電源電圧 Vcc (V) 負荷容量 CL (pF) 負荷抵抗 RL (KΩ) 負荷抵抗 RL (KΩ) 0 10 20 30 40 IF = 10mA Vcc = 5V CL = 15pF TPLH TPLH-TPHL TPHL IF = 10mA Vcc = 15V RL = 20KΩ TPLH TPHL IF = 10mA CL = 100pF RL = 20KΩ TPLH TPLH-TPHL TPHL IF = 10mA Vcc = 15V CL = 100pF IF = 10mA Vcc = 15V CL = 100pF RL = 20KΩ TPLH TPLH TPLH-TPHL TPLH-TPHL TPHL TPHL PWD

【備考】 グラフの中の値は参考値を示します。

テーピング仕様（単位：

mm）

テープ方向 外形および寸法（テープ） 外形および寸法（リール） PS9313L-E3 包装数量: 2 000個/リール 3 3 0±2. 0 10 0± 1. 0 2.0±0.5 13.0±0.2 R 1.0 21.0±0.8 2.0±0.5 17.5±1.0 21.5±1.0 2.0±0.1 4.0±0.1 5.08±0.1 8.0±0.1 1.5+0.1 –0 1. 7 5 ±0. 1 4.5 MAX. 7.5± 0.1 10 .2 ± 0 .1 1 6 .0 ± 0 .3 0.35 1.5+0.1 –0 4. 0 5 ± 0 .1

テープ方向 外形および寸法（テープ） 外形および寸法（リール） PS9313L2-E3 包装数量: 2 000個/リール 3 30±2. 0 10 0± 1. 0 2.0±0.5 13.0±0.2 R 1.0 21.0±0.8 2.0±0.5 25.5±1.0 29.5±1.0 2.0±0.1 4.0±0.1 5.08±0.1 8.0±0.1 2.0+0.1 –0 1.5+0.1 –0 4 .05±0. 1 1. 7 5 ± 0 .1 4.5 MAX. 0.35 1 1 .5 ± 0 .1 2 4 .0 ± 0 .3 1 2 .0 ± 0 .1

推奨マウント・パッド寸法（単位：

mm）

D C B A 品 名 PS9313L PS9313L2 リード･フォーミング A 長沿面表面実装用リード･フォーミング 表面実装用リード･フォーミング _9.2 10.2 B 1.27 1.27 C 0.8 0.8 D 2.2 2.2

取り扱い注意事項

1. 半田付け推奨条件

（1）赤外線リフロによる実装時

・ピーク温度 260C 以下（パッケージ表面温度）

・ピーク温度の時間 10

s 以内

・220C 以上の時間 60

s 以内

・プリヒート温度 120～180C の時間 12030 s

・リフロ回数

3 回以内

・フラックス

塩素分の少ないロジン系フラックス（塩素 0.2 Wt%以下を推奨）

120±30 s （プリヒート） 220°C 180°C パッケージ 表面温度  T ( °C ) 時間 (秒) 赤外線リフロ推奨温度プロファイル （本加熱） ∼10 s ∼60 s 260°C MAX. 120°C

（2）ウェーブ・ソルダリングによる実装時

・温度 260C 以下（溶融半田温度）

・時間 10

s 以内

・予備加熱 120C 以下（パッケージ表面温度）

・回数 1 回（モールド部浸漬可）

・フラックス

塩素分の少ないロジン系フラックス（塩素 0.2 Wt%以下を推奨）

（3）手付け

・最高温度（リード部温度） 350C 以下

・時間（デバイスの一辺あたり） 3 s 以内

・フラックス

塩素分の少ないロジン系フラックス（塩素 0.2 Wt%以下を推奨）

(a) デバイスのリード根元より 1.5～2.0 mm 以上離してください。

(b) ケース温度は，100C 以上にならないよう注意してください。

（4）注意事項

・フラックス洗浄について

フロン系および塩素系溶剤による洗浄は避けてください。

2. ノイズについての注意事項

フォトカプラの入力－出力間，またはコレクタ－エミッタ間に立ち上がりの急峻な電圧が印加されると，定格内で あっても出力側がオン状態になることがありますので，ご確認のうえご使用願います。

VDE 認定仕様

項 目 略 号 定 格 単 位 環境試験クラス（IEC 60068-1/DIN EN 60068-1） 40/110/21 絶縁強度 最大許容動作絶縁電圧 試験電圧（部分放電試験，手順a，型式試験とランダム試験） Upr = 1.6  UIORM, Pd  5 pC UIORM Upr 1 130 1 808 Vpeak Vpeak 試験電圧（部分放電試験，手順b，全数試験） Upr = 1.875  UIORM, Pd  5 pC Upr 2 119 Vpeak 最大許容電圧（過度的電圧） _UTR 8 000 Vpeak

汚染度（DIN EN 60664-1 VDE 0110 Part 1） 2

絶縁材の耐トラッキング性 (IEC 60112/DIN EN 60112 (VDE 0303 Part 11))

CTI 175

材料グループ（DIN EN 60664-1 VDE 0110 Part 1） Ⅲa

許容保存温度 Tstg －55～＋125 C 許容動作温度 TA －40～＋110 C 絶縁抵抗最小値 TA = 25C（VIO = 500 V） TA MAX. 最小 100C（VIO = 500 V） Ris MIN. Ris MIN. 1012 1011   安全最大定格（故障時の最大許容値） 温度ディレイティングカーブ参照 ケース温度 電流（入力電流IF, Psi = 0） 電力（出力ないし全損失電力） Tsi における絶縁抵抗（VIO = 500 V） Tsi Isi Psi Ris MIN. 175 400 700 109 C mA mW 

注意 GaAs 製品 この製品には，ガリウムひ素（GaAs）を使用しています。 GaAs の粉末や蒸気は有害ですから，次の点にご注意ください。 ・廃棄する際には，次のような廃棄処理をすることを推奨します。 1. 「ひ素含有物等の産業廃棄物の収集，運搬，処理の資格」を持つ処理業者に委託する。 2. 一般産業廃棄物および家庭用廃棄物とは区別し，「特別管理産業廃棄物」として， 最終処分まで管理する。 ・焼却，破壊，切断，粉砕や化学的な分解を行わないでください。 ・対象デバイスをなめたり，口に入れたりしないでください。
