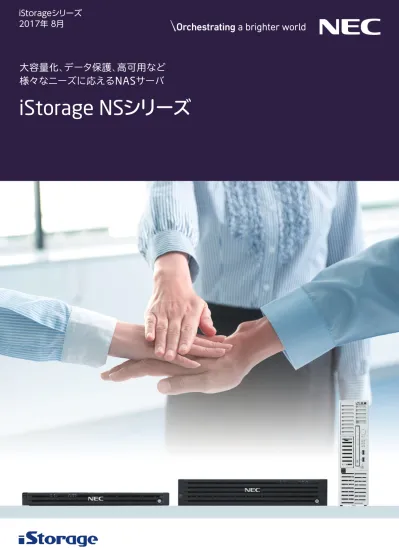

iStorage NSシリーズ

iStorageシリーズ

2017年 8月

●iStorage NSシリーズに関するお問い合わせは

ファーストコンタクトセンター TEL 03-3455-5800

受付時間… 9：00 ～ 12：00 13：00 ～ 17：00 月曜日～金曜日（祝日を除く）

（電話番号をよくお確かめの上おかけください）

■注意事項　●このカタログの内容は改良のために予告なしに仕様・デザインを変更することがありますのでご了承ください。●本製品には、有寿命品（DVD-ROMドライブ、ハードディスクドライブ、電源、ファンなど）が含まれています。長時間の連続使用など使用状態によっては早期に交換が 必要になります。●無停電電源装置やディスクアレイコントローラのバッテリは、使用することで消耗し、交換が必要になる部品です。●本カタログに記載されている製品の補修用部品の最低保有期間は、製造打ち切り後5年です。●本製品の輸出（非居住者への役務提供等を含む）に際して は、外国為替及び外国貿易法等、関連する輸出管理法令等をご確認の上、必要な手続きをお取りください。ご不明な場合、または輸出許可等申請手続きにあたり資料等が必要な場合には、お買い上げの販売店またはお近くの弊社営業拠点にご相談ください。●本カタログに掲載しておりま す全商品の価格には消費税は含まれておりません。ご購入の際、消費税が付加されますのでご承知おき願います。●ソフトウェアによって対応OSなど動作要件が異なります。ご購入の前に、各ソフトウェアのWebサイトなどで動作要件をご確認ください。●本製品はWebサーバやドメインコントロ ーラなどファイルサーバ用途以外では使用できません。

■商標　iStorageは、ストレージ環境をトータルにサポートするNECのストレージシステムです。 Microsoft、WindowsおよびWindows Serverは、米国Microsoft Corporationの米国およびその他の国における登録商標です。 UNIXは、The Open Groupの登録商標です。 Linuxは、Linus Torvalds氏の米国およびその他の国における商標または登録商標です。 Intel、インテル、Intel ロゴ、Intel Inside、Intel Inside ロゴ、Centrino、Centrino ロゴ、Intel Viiv、Intel Viiv ロゴ、Intel vPro、 Intel vPro ロゴ、Celeron、Celeron Inside、Intel Core、Core Inside、Itanium、 Itanium Inside、Pentium、Pentium Inside、Xeon、Xeon Inside は、アメリカ合衆国およびその他の国における Intel Corporationの商標です。 Macintoshは、米国および他の国々で登録されたApple Inc.の商標です。 Arcserveの製品名は、Arcserveまたはその子会社の登録商標また は商標です。 その他、本カタログに登場する製品名、会社名は、一般に各社の商標または登録商標です。 製造日より3年間（エクスプレス通報サービスのみ1年間）

● 対応日

● 対象装置

● 留意事項

原則翌営業日対応 ※15時までに修理が必要と判断した場合、翌営業日対応します。判断が15時までになされない場合は翌営業日の対応となります。 ※訪問の目安・・・翌営業日：北海道、本州、四国、九州、沖縄 翌々営業日：離島 ※天候、交通事情等で指定の日時にお伺いできない場合があります。 Express5800シリーズのハードウェア保守を パック化。標準保証を下記にアップグレードし、 安心の運用をお届けします。

パッケージ内容

Express5800ハードウェア保守パッケージ

有償サービス

・サービス期間を本体ご購入から最大5年まで延長 ・当日2時間対応のオンサイト保守 ・予兆監視可能なエクスプレス通報サービスを標準添付 サービス内容 1年目 2年目 3年目 4年目 5年目

当日2時間以内の出張修理

エクスプレス通報サービス

出張修理サービス

パーツ保証

月曜日～金曜日の9:00 ～ 18:00　※国民の祝日および年末年始などのNEC指定日を除く 月曜日～金曜日の9:00 ～ 18:00　※国民の祝日および年末年始などのNEC指定日を除く 本体および本体内蔵オプション ユーザ登録が必要です。インターネット（ClubExpressサイト）よりユーザ登録を行ってください。

24時間365日サービス対応

パーツ保証

パーツ保証

出張修理サービス

出張修理サービス

出張修理サービス

パーツ保証

パーツ保証

エクスプレス通報サービス

エクスプレス通報サービス

出張修理サービス

エクスプレス通報サービス

エクスプレス通報サービス

ExpressSupportPack G3

PPSupportPack

ソフトウェア保守サービス

Express SupportPack G3

【サポート期間】 3年間 / 4年間 / 5年間 【対応時間】週5日連続 8:30～17：30 / 週5日連続 8:30～21:00 / 　　　　　24時間365日

標準保証

● 無償保証期間

● 保守形態

● 受付時間

● 修理提供時間

※詳細については各モデルのシステム構成ガイドを参照ください。 【受付時間】 月曜日～金曜日 9:00～18:00

標準保証内容

サービス内容

●ハードウェアサポート

パッケージ内容

・1,3,4,5年間のパック製品をご用意

・サポート対象は、Windows Storage Server OS、ESMPRO/ServerManager、 ESMPRO/ServerAgentService、iSCSIターゲット ・お問い合わせへの対応やアップデート物件のご提供、各種情報をご案内

●ソフトウェアサポート

ハ ー ド ウ ェ ア サ ポ ー ト iStorage NSシリーズに搭載されたOSを含むソフトウェアの 保守サービスをパック化。お客様のシステム運用をNECが強力にサポート。 障害解決のお手伝いやお客様の疑問点にお応えします。

NECでは、iStorage NSシリーズに搭載されたOSを含むソフトウェアをより一層ご活用いただくために、PP・サポートサービス（有償）をご用意しております。

詳細は、 http://www.support.nec.co.jp/TopGuidanceSupportInfo.aspx をご覧ください。

お問い合わせ、ご用命は下記の販売店へ

商品の最新情報を下記で提供しています。

安全に関するご注意

ご使用の前に、各種マニュアル（「取扱説明書」、

_{禁止事項をよくお読みの上必ずお守りください。誤った使用方法は火災・感電・けがなどの原因となることがあります。}

「設置計画説明書」、

「運用説明書」等）に記載されております注意事項や

Cat.No. E03-17081575J

EX-301874

http://jpn.nec.com/istorage/

2017年8月現在

日本電気株式会社

〒108-8001　東京都港区芝五丁目7-1（NEC本社ビル）

見やすいユニバーサル デザインフォントを 採用しています。

NEC ストレージシステム iStorage情報サイト

大容量化、データ保護、高可用など

様々なニーズに応える

NAS

サーバ

iStorage NS

_シリーズ

企業にはリスクマネジメント活動の一環としてコンプライアンスの重要性が認識され、

個人情報管理や内部統制といった観点で、

ＩＴコンプライアンスへの対応が求められています。

NECのiStorage NSシリーズは、先進スペックとともに幅広い用途に応える4モデルをラインナップ。

また、各種ソフトウェアをご用意しており、柔軟性の高いNAS（Network Attached Storage）ソリューションを提供します。

●

小～中・大規模オフィスのファイル・プリントサーバとして、既存のネットワークを変更することなく容易に導入可能。

　また、クライアントのアクセスライセンスが無制限のため、ファイル・プリントサーバの導入コストを削減できます。

●

マルチプロトコルのサポートにより、Windows

®

/UNIX/Linux/Macintoshの異なるクライアント環境間においてもデータ統合管理が可能です。

●

業務別・部門別に分散したファイルサーバの統合はもとより、テープバックアップからディスクバックアップへの移行に最適なストレージとして、運用管理コスト削減に大きく貢献します。

Rack

Tower

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

内蔵ハードディスク

1

TB×

4

（RAID5）

/ 4

TB×

2

（RAID1）

2

TB×

2

（RAID1）

/ 1

TB×

2

（RAID1） 内蔵ハードディスク

8

TB×

4

（RAID5）

/4

TB×

4

（RAID5）

3

TB×

4

（RAID5）

/1

TB×

4

（RAID5） インテル® _Pentium® _{プロセッサー}

G4560（3.50

GHz

）

×

1

インテル® _Xeon® _{プロセッサー}

E3-1220v6（3

GHz

）

×

1

メモリ

8

GB（～64GB）

薄型1Uラックに最大32TBのホットスワップ対応

ハードディスクを搭載した大容量ラックNAS

（Xeon/冗長電源）

［NF8100-241Y］ 希望小売価格

988,000

円（税別）～（32TB）

（Xeon/冗長電源）

［NF8100-240Y］ 希望小売価格

758,000

円（税別）～（16TB）

（Xeon/非冗長電源）

［NF8100-239Y］ 希望小売価格

668,000

円（税別）～（12TB）

（Pentium/非冗長電源）

［NF8100-238Y］ 希望小売価格

438,000

円（税別）～（4TB）

（Pentium）

［NF8100-235Y］ 希望小売価格

278,000

円（税別）～（4TB）

（Pentium）

［NF8100-236Y］ 希望小売価格

388,000

円（税別）～（8TB）

（Pentium）

［NF8100-234Y］ 希望小売価格

218,000

円（税別）～（2TB）

（Xeon）

［NF8100-237Y］ 希望小売価格

528,000

円（税別）～（4TB）

ディスクの

ホットスワップ

対応

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

バックアップ装置

内蔵可能

RDX メモリ

16

GB（～512GB） ディスクの

ホットスワップ

対応 内蔵ハードディスク

SAS

300

GB×

2

（RAID1）＋SATA

4

TB×

6

（RAID5） （最大96.6TB） SAS

300

GB×

2

（RAID1） （最大48.6TB）

高性能インテル

®

_Xeon

®

_{プロセッサーを搭載}

中・大規模オフィスに対応する高拡張ラックモデル

ディスク拡張モデル

［NF8100-229Y］ 希望小売価格

872,000

円（税別）～（600GB）

24TB搭載モデル

［NF8100-230Y］ 希望小売価格

1,320,000

円（税別）～（24.6TB）

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

インテル® _Xeon® _{プロセッサー}

E5-2620v4（2.10

GHz×

1（最大2））

幅わずか98mmの優れた省スペース性に加え

環境温度40℃対応を実現したスリムタワー NAS

iStorage NS500Rg

iStorage NS300Rh

＊

iStorage NS100Th

バックアップ用途にも最適なスリムラックNAS

最新OS「Windows Storage Server 2016」を搭載。わずか1Uのスリムラック筐体に、ホットプラグ

対応の大容量ハードディスクを4台搭載。トータル物理容量は32TB、16TB、12TB、4TBの4タイプか

ら選択可能です。32TB、16TB、12TB搭載の3モデルでは高性能CPU インテル

®

_Xeon

®

_{プロセッサ}

ーを採用、32TB、16TB搭載の2モデルにはシステムの信頼性を向上させる冗長電源を標準搭載。大

容量ハードディスクを活かしたバックアップ用途をはじめ、様々なソリューションにも対応可能です。

1U

ラックマウント型モデル

NS300Rh

EXPRESSSCOPE

®

_{エンジン3}

外付ストレージ

Windows Storage Server 2016

Workgroup Edition

オフィスに置きやすい薄型設計

最新OS「Windows Storage Server 2016 Workgroup Edition」を搭載。小規模オフィ

ス、店舗や製造現場などスペースが限られた場所に設置できるようにサーバの必須機能を幅

98mmとほぼ名刺サイズのコンパクト筐体に凝縮。 発熱部材や冷却用部材の最適配置、CPU

冷却用の大型ヒートシンクや大口径ファンの採用により、環境温度40℃での利用を可能にしま

した。防塵ベゼル/防塵フィルタ*への対応や横置き時も十分なエアフローを確保できる筐体

設計により快適な運用が可能です。また、予期せぬ停電・瞬断トラブルに対応するため、内蔵バ

ッテリーオプションを搭載可能。外付け型のUPSを設置する場合に比べ57％の設置面積減を

実現しています。管理ソフトウェアインストールや設定作業が不要で、すぐに瞬電・停電対策が

可能です。店舗や学校、病院など省スペース性やメンテナンスフリーを求められる現場に最適

です。高性能モデルとしてインテル

®

_Xeon

®

_{プロセッサーを搭載したモデルをラインナップ。}

高速処理を必要とする各種ソリューションに対応します。

スリムタワー型モデル

NS100Th

対応規模：

50

名

スリムサーバ

EXPRESSSCOPE

®

_{エンジン3}

最新OS搭載、ディスク収容量で選べる高拡張NAS

NS500Rhには最新OS「Windows Storage Server 2016」を、NS500Rgには「Windows Storage

Server 2012 R2」を搭載。筐体前面に最大16台

＊1

_{の2.5型HDDを搭載可能な「ディスク拡張モデ}

ル」、3.5型HDDを12台

＊2

_{まで搭載できるバックアップ用途に最適な「24TB搭載モデル」のどちらか}

を選択できます。さらに、ディスク増設ユニットやiStorage Mシリーズと接続することで、より大容量

のストレージを扱うことも可能です。また、全モデルで、筐体背面にOS専用2.5型HDD（RAID1構成）

を搭載し、メンテナンス性を向上しています。

＊1：オプションケージ搭載により、HDDを最大24台搭載可能　＊2：4TB HDDを6台標準搭載

2U

ラックマウント型モデル

NS500Rh/NS500Rg

EXPRESSSCOPE

®

_{エンジン3}

_3年保証

3年保証

3年保証

外付ストレージ

最大48.6TB

■ディスク拡張モデル(HDD最大搭載時)

■24TB搭載モデル(HDD最大搭載時)

最大96.6TB

名刺

約91mm

薄型スタビライザ

一般的な

サーバ

サイズ

約98mm

約341mm

Windows Storage Server 2012 R2

Standard Edition (NS500Rg)

Windows Storage Server 2016

Standard Edition (NS500Rh)

Windows Storage Server 2016

Standard Edition

対応規模：

500

名

対応規模：

100

名

SAN

製品

iStorage M

シリーズとの接続など拡張性の高いラックマウントモデルから

省スペーススリムタワーまで。用途に合わせて選択できる、充実のラインナップ。

メモリ

16

GB（～256GB） ディスクの

ホットスワップ

対応 内蔵ハードディスク

SAS

300

GB×

2

（RAID1）＋SATA

4

TB×

6

（RAID5） （最大96.6TB） SAS

300

GB×

2

（RAID1） （最大48.6TB）

最新OS Windows

®

_{Storage Server 2016を搭載}

　信頼性と可用性を向上した高拡張ラックモデル

ディスク拡張モデル

［NF8100-232Y］ 希望小売価格

872,000

円（税別）～（600GB）

24TB搭載モデル

［NF8100-233Y］ 希望小売価格

1,320,000

円（税別）～（24.6TB）

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

インテル® _Xeon® _{プロセッサー}

E5-2620v4（2.10

GHz×

1（最大2））

iStorage NS500Rh

各モデルの主な特長

インテル® _Pentium® _{プロセッサー}

G4560（3

.

50

GHz

）

×

1

インテル® _Xeon® _{プロセッサー}

E3-1220v6（3

GHz

）

×

1

メモリ

8

GB（～32GB）

＊：オプションとして提供。

1Uサイズ

iStorage NS

シリーズ

日々増え続ける膨大なデータを、

効率的に統合管理。

NAS

_サーバ「

iStorage NS

_{シリーズ」}

内蔵バッテリー

＊：2017年10月発売予定

企業にはリスクマネジメント活動の一環としてコンプライアンスの重要性が認識され、

個人情報管理や内部統制といった観点で、

ＩＴコンプライアンスへの対応が求められています。

NECのiStorage NSシリーズは、先進スペックとともに幅広い用途に応える4モデルをラインナップ。

また、各種ソフトウェアをご用意しており、柔軟性の高いNAS（Network Attached Storage）ソリューションを提供します。

●

小～中・大規模オフィスのファイル・プリントサーバとして、既存のネットワークを変更することなく容易に導入可能。

　また、クライアントのアクセスライセンスが無制限のため、ファイル・プリントサーバの導入コストを削減できます。

●

マルチプロトコルのサポートにより、Windows

®

/UNIX/Linux/Macintoshの異なるクライアント環境間においてもデータ統合管理が可能です。

●

業務別・部門別に分散したファイルサーバの統合はもとより、テープバックアップからディスクバックアップへの移行に最適なストレージとして、運用管理コスト削減に大きく貢献します。

Rack

Tower

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

内蔵ハードディスク

1

TB×

4

（RAID5）

/ 4

TB×

2

（RAID1）

2

TB×

2

（RAID1）

/ 1

TB×

2

（RAID1） 内蔵ハードディスク

8

TB×

4

（RAID5）

/4

TB×

4

（RAID5）

3

TB×

4

（RAID5）

/1

TB×

4

（RAID5） インテル® _Pentium® _{プロセッサー}

G4560（3.50

GHz

）

×

1

インテル® _Xeon® _{プロセッサー}

E3-1220v6（3

GHz

）

×

1

メモリ

8

GB（～64GB）

薄型1Uラックに最大32TBのホットスワップ対応

ハードディスクを搭載した大容量ラックNAS

（Xeon/冗長電源）

［NF8100-241Y］ 希望小売価格

988,000

円（税別）～（32TB）

（Xeon/冗長電源）

［NF8100-240Y］ 希望小売価格

758,000

円（税別）～（16TB）

（Xeon/非冗長電源）

［NF8100-239Y］ 希望小売価格

668,000

円（税別）～（12TB）

（Pentium/非冗長電源）

［NF8100-238Y］ 希望小売価格

438,000

円（税別）～（4TB）

（Pentium）

［NF8100-235Y］ 希望小売価格

278,000

円（税別）～（4TB）

（Pentium）

［NF8100-236Y］ 希望小売価格

388,000

円（税別）～（8TB）

（Pentium）

［NF8100-234Y］ 希望小売価格

218,000

円（税別）～（2TB）

（Xeon）

［NF8100-237Y］ 希望小売価格

528,000

円（税別）～（4TB）

ディスクの

ホットスワップ

対応

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

バックアップ装置

内蔵可能

RDX メモリ

16

GB（～512GB） ディスクの

ホットスワップ

対応 内蔵ハードディスク

SAS

300

GB×

2

（RAID1）＋SATA

4

TB×

6

（RAID5） （最大96.6TB） SAS

300

GB×

2

（RAID1） （最大48.6TB）

高性能インテル

®

_Xeon

®

_{プロセッサーを搭載}

中・大規模オフィスに対応する高拡張ラックモデル

ディスク拡張モデル

［NF8100-229Y］ 希望小売価格

872,000

円（税別）～（600GB）

24TB搭載モデル

［NF8100-230Y］ 希望小売価格

1,320,000

円（税別）～（24.6TB）

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

インテル® _Xeon® _{プロセッサー}

E5-2620v4（2.10

GHz×

1（最大2））

幅わずか98mmの優れた省スペース性に加え

環境温度40℃対応を実現したスリムタワー NAS

iStorage NS500Rg

iStorage NS300Rh

＊

iStorage NS100Th

バックアップ用途にも最適なスリムラックNAS

最新OS「Windows Storage Server 2016」を搭載。わずか1Uのスリムラック筐体に、ホットプラグ

対応の大容量ハードディスクを4台搭載。トータル物理容量は32TB、16TB、12TB、4TBの4タイプか

ら選択可能です。32TB、16TB、12TB搭載の3モデルでは高性能CPU インテル

®

_Xeon

®

_{プロセッサ}

ーを採用、32TB、16TB搭載の2モデルにはシステムの信頼性を向上させる冗長電源を標準搭載。大

容量ハードディスクを活かしたバックアップ用途をはじめ、様々なソリューションにも対応可能です。

1U

ラックマウント型モデル

NS300Rh

EXPRESSSCOPE

®

_{エンジン3}

外付ストレージ

外付ストレージ

Windows Storage Server 2016

Workgroup Edition

Windows Storage Server 2016

Workgroup Edition

オフィスに置きやすい薄型設計

最新OS「Windows Storage Server 2016 Workgroup Edition」を搭載。小規模オフィ

ス、店舗や製造現場などスペースが限られた場所に設置できるようにサーバの必須機能を幅

98mmとほぼ名刺サイズのコンパクト筐体に凝縮。 発熱部材や冷却用部材の最適配置、CPU

冷却用の大型ヒートシンクや大口径ファンの採用により、環境温度40℃での利用を可能にしま

した。防塵ベゼル/防塵フィルタ*への対応や横置き時も十分なエアフローを確保できる筐体

設計により快適な運用が可能です。また、予期せぬ停電・瞬断トラブルに対応するため、内蔵バ

ッテリーオプションを搭載可能。外付け型のUPSを設置する場合に比べ57％の設置面積減を

実現しています。管理ソフトウェアインストールや設定作業が不要で、すぐに瞬電・停電対策が

可能です。店舗や学校、病院など省スペース性やメンテナンスフリーを求められる現場に最適

です。高性能モデルとしてインテル

®

_Xeon

®

_{プロセッサーを搭載したモデルをラインナップ。}

高速処理を必要とする各種ソリューションに対応します。

スリムタワー型モデル

NS100Th

対応規模：

50

名

スリムサーバ

スリムサーバ

EXPRESSSCOPE

®

_{エンジン3}

最新OS搭載、ディスク収容量で選べる高拡張NAS

NS500Rhには最新OS「Windows Storage Server 2016」を、NS500Rgには「Windows Storage

Server 2012 R2」を搭載。筐体前面に最大16台

＊1

_{の2.5型HDDを搭載可能な「ディスク拡張モデ}

ル」、3.5型HDDを12台

＊2

_{まで搭載できるバックアップ用途に最適な「24TB搭載モデル」のどちらか}

を選択できます。さらに、ディスク増設ユニットやiStorage Mシリーズと接続することで、より大容量

のストレージを扱うことも可能です。また、全モデルで、筐体背面にOS専用2.5型HDD（RAID1構成）

を搭載し、メンテナンス性を向上しています。

＊1：オプションケージ搭載により、HDDを最大24台搭載可能　＊2：4TB HDDを6台標準搭載

2U

ラックマウント型モデル

NS500Rh/NS500Rg

EXPRESSSCOPE

®

_{エンジン3}

_3年保証

_3年保証

3年保証

3年保証

3年保証

3年保証

外付ストレージ

外付ストレージ

最大48.6TB

■ディスク拡張モデル(HDD最大搭載時)

■24TB搭載モデル(HDD最大搭載時)

最大96.6TB

名刺

約91mm

薄型スタビライザ

一般的な

サーバ

サイズ

約98mm

約341mm

Windows Storage Server 2012 R2

Standard Edition (NS500Rg)

Windows Storage Server 2012 R2

Standard Edition (NS500Rg)

Windows Storage Server 2016

Windows Storage Server 2016

Standard Edition (NS500Rh)

Standard Edition (NS500Rh)

Windows Storage Server 2016

Standard Edition

Windows Storage Server 2016

Standard Edition

対応規模：

500

名

対応規模：

100

名

SAN

製品

iStorage M

シリーズとの接続など拡張性の高いラックマウントモデルから

省スペーススリムタワーまで。用途に合わせて選択できる、充実のラインナップ。

メモリ

16

GB（～256GB） ディスクの

ホットスワップ

対応 内蔵ハードディスク

SAS

300

GB×

2

（RAID1）＋SATA

4

TB×

6

（RAID5） （最大96.6TB） SAS

300

GB×

2

（RAID1） （最大48.6TB）

最新OS Windows

®

_{Storage Server 2016を搭載}

　信頼性と可用性を向上した高拡張ラックモデル

ディスク拡張モデル

［NF8100-232Y］ 希望小売価格

872,000

円（税別）～（600GB）

24TB搭載モデル

［NF8100-233Y］ 希望小売価格

1,320,000

円（税別）～（24.6TB）

1000BASE-T（

×

2）

マネジメント専用LAN

（

×

1）

インテル® _Xeon® _{プロセッサー}

E5-2620v4（2.10

GHz×

1（最大2））

iStorage NS500Rh

各モデルの主な特長

インテル® _Pentium® _{プロセッサー}

G4560（3

.

50

GHz

）

×

1

インテル® _Xeon® _{プロセッサー}

E3-1220v6（3

GHz

）

×

1

メモリ

8

GB（～32GB）

＊：オプションとして提供。

1Uサイズ

iStorage NS

シリーズ

日々増え続ける膨大なデータを、

効率的に統合管理。

NAS

_サーバ「

iStorage NS

_{シリーズ」}

内蔵バッテリー

＊：2017年10月発売予定

SMB共有（Windowsファイル共有）

共有フォルダのシャドウコピー

ストレージ管理機能

※本機能はバックアップの代用ではありません。

　大切なデータの保護には、必ずバックアップソフトウェアをご利用ください。

●

簡単導入

iStorage NSシリーズは、OSがプリインストールされており、導入まで

わずか3ステップです。

●

共有フォルダのシャドウコピー

共有フォルダを含むデータボリュームに対して、ある時点の仮想コピーを

作成するシャドウコピー機能を搭載しています。この機能を使えば、エンド

ユーザが共有フォルダのファイルを誤って削除したり、上書きしたりした

場合、管理者の手を借りずに、エンドユーザ自ら以前のバージョンの

データを復旧させることができます。

●

クォータ

フォルダ単位で使用量の制限を設定することが可能です。例えば統合した

ファイルサーバに、部門毎にフォルダを作成し、クォータ機能で制限を

かけることで、容量を有効に利用するこ

とができます。

閾値を設定し、それを超えた場合に管理者

にメール通知することも可能です。

●

ファイルスクリーン

フォルダ単位で格納できるファイルタイプを制限することができます。

業務に関係のない、例えば音楽ファイルや動画ファイルなどの書き込み

を制限しファイルサーバの

無駄遣いを防止できます。

●

記憶域レポート

ディスクの使用率、重複したファイルなどをレポートでき、効率的な

ディスク運用が可能です。

●

ディスククォータ

ユーザ単位に各ボリュームのディスク使用量を制限することができ、

一部のユーザによるディスク占有を防ぎたい場合などに有効です。

●

Windows

_{環境との親和性大}

iStorage NSシリーズは、Windows Server

®

_{ベースのOS 「Windows}

Storage Server」を搭載しているため、Windows環境と高い親和性が

あり、Active Directory環境にメンバサーバとして参加し、運用すること

もできます。また、ウイルス対策ソフトやバックアップソフトなどの各種

ソフトウェアの搭載も可能です。

また、

「Microsoft

®

_{iSCSI Software Target」を利用することで、ファイ}

ルサーバ（NAS）用途だけでなく、iSCSIストレージとして、PC/サーバの

ディスク容量拡張や仮想化環境でのストレージなどにもご利用いただけ

ます。

●

マルチプロトコルサポート

iStorage NSシリーズは、マルチプロトコルをサポートしていますので、

Windows/UNIX/Linux/Macintoshクライアントの共有ファイルサーバ

としてご利用いただけます。

簡単導入

マルチプロトコルサポート

iStorage NSを既存ネットワークに接続し、電源ON。

ネットワーク上の管理PCから初期設定ツールを起動し、

iStorage NSシリーズを検出、IPアドレス､コンピュータ名を設定。

初期設定ツールに完了が表示されたら、

iStorage NSシリーズの導入は完了！

以降、

リモートデスクトップからフォルダや共有など詳細設定が可能になります。

初期設定ツールより

iStorage NSを検出し、

IPアドレス､コンピュータ名を設定。

Windowsクライアント

管理情報を含む

シャドウコピー

領域が

作成される。

シャドウコピー

領域に

ファイルAの

更新情報aが

書き込まれる。

シャドウコピー

領域の

更新情報より

データを復元。

UNIX/Linuxクライアント

Macintoshクライアント

例えば誤って

上書きした場合など。

エンドユーザ自身で

復元できます。

初期設定ツールに

完了メッセージがでたら、

OS起動完了し、

リモートデスクトップで

接続可能。

シ

ャ

ド

ウ

コ

ピ

ー作成

デ

ー

タ

Ａ

更新

←

Ａ

を

復元

既存LANに接続し、

電源ON。

大容量データの運用に適した最新

OS

「

Windows Storage Server 2016

」

400GB

ボリューム（D：）

部門A

100GB

部門B

200GB

部門C

100GB

*.doc

*.mp3

ボリューム（D：）

ドキュメント

CADファイル

※CIFSまたはNFSでの接続になります。

iStorage NSシリーズでは「Windows Storage Server 2016」をプリインストール。

ストレージの効率的な運用を可能にする機能を提供します。

全モデルに

Windows

®

Storage Server

搭載。

運用・管理性に優れたストレージ環境を提供します。

Windows Storage Server 2012 R2/2016 Standard Editionのデー

タ重複除去は、ブロック単位で重複を検査、除去するので、画像ファイル、

文書ファイルなど、一般的なデータに対しても高い効果を発揮します。

Hyper-Vサーバ(Windows Server 2012 R2/2016)が使用する仮

想マシンのデータをアプリケーションも含めてiStorage NSシリーズ

のSMB共有フォルダに配置することが可能になりました。これにより仮

想マシンデータの一括バックアップも可能になります。

Windows Server 2012 R2/2016のHyper-Vでは、非クラスタ環境

でSMB共有領域を使用する仮想マシンのライブマイグレーションが可

能になりました。また、複数の仮想マシンに対して、ライブマイグレーシ

ョンを同時に複数実行できます。仮想マシンの実行環境変更、メンテナ

ンスでの一時退避などで活用できます。

iStorage NSシリーズをクラスタ化し、サーバ上のアプリケーション

からファイル共有サービスを利用する場合、アプリケーションに意識

させずにファイルサーバの切り替えが可能になります。メンテナンス

による計画停止はもちろんのこと、障害によって突然ファイルサーバ

が停止した場合でも、アプリケーションは動作を継続することができ

ます。

Windows Storage Server 2012 R2/2016 Standard Editionで

は、WSFCを標準サポートしていますので、安価にクラスタ構築が可

能になります。また、WSFCでクラスタを構成することで以下のような

機能も使用できます。

Windows Storage Server 2016には、マルウェア対策ソフトウェア

であるWindows Defenderが標準搭載されています。リアルタイム

保護機能を有効にすることで、マルウェアのインストールや実行が検

知でき、システムの障害を未然に防止することにつながります。

データ重複除去機能

＊

Windows Defender

データ重複除去後

ファイル名 ファイル属性 … ファイル名ファイル属性 …

データ

重複除去

ファイル1 ファイル1 ファイル2

A

B C

D

E

A B C

G

F

重複データ ポインタ 差分データポインタ ポインタ重複データ 差分データポインタ

A B C

D

E

F

G

ストア領域 ファイル名 ファイル属性 … ファイル名 ファイル属性 … ファイル2

Hyper-V

関連機能

Windows Server Failover Cluster

（

WSFC

）

＊

●

ブロック単位のデータ重複除去により、

　

ストレージの効率的な利用が可能

●

Hyper-V over SMB

_により、

　

仮想マシンのバックアップも容易に

●

非クラスタ環境での

Hyper-V

の

　

ライブマイグレーション

Windows Storage Server 2012 R2/2016が提供するNICが提供

するNICのチーミング機能は、Hyper-V上の仮想マシンからも利用

可能です。これにより、帯域幅の向上や冗長化による可用性の向上が

可能です。

●

仮想マシンからも

NIC

_{チーミングを利用可能}

●

SMB

透過フェイルオーバ

Hyper-Vサーバ

個々のサーバ内に仮想マシン

関連ファイルを格納

ファイルサーバ上に

仮想マシン関連

ファイルを格納

SMB共有構成

Hyper-V

Hyper-V

Host 1

Host 2

ライブマイグレーション

チーミング

iStorage NS500Rh iStorage NS500Rh iStorage NS500Rh

VM

VM

Hyper-Vサーバ Hyper-Vサーバ Hyper-Vサーバ

iStorage NS500Rh

複数のネットワークアダプタを束ね、

１つの

ネットワークアダプタとして使用するので、

負荷が分散され帯域幅も向上

従 来

Windows Server 2012 R2/2016環境

Windows Server 2012 R2/2016 iStorage Mシリーズ等 NIC1 NIC2 NIC1 NIC2 iStorage NS500Rh（１） iStorage NS500Rh（2） 共有ディスク

ファイルサーバ（Failover Cluster 構成）

フェイルオーバ

SMB3.0サーバ

SMB3.0サーバ

障害発生

データ重複除去前

SMB3.0クライアント

アプリケーション

帯域幅の向上と負荷分散

耐障害性の向上

チーミング

１つのネットワークが故障しても、他の

ネットワークで通信を継続することが可能

＊：iStorage NS100Thを除く

VMデータ

SMB共有

コネクション/ハンドルが

自動的に回復

SMB共有（Windowsファイル共有）

共有フォルダのシャドウコピー

ストレージ管理機能

※本機能はバックアップの代用ではありません。

　大切なデータの保護には、必ずバックアップソフトウェアをご利用ください。

●

簡単導入

iStorage NSシリーズは、OSがプリインストールされており、導入まで

わずか3ステップです。

●

共有フォルダのシャドウコピー

共有フォルダを含むデータボリュームに対して、ある時点の仮想コピーを

作成するシャドウコピー機能を搭載しています。この機能を使えば、エンド

ユーザが共有フォルダのファイルを誤って削除したり、上書きしたりした

場合、管理者の手を借りずに、エンドユーザ自ら以前のバージョンの

データを復旧させることができます。

●

クォータ

フォルダ単位で使用量の制限を設定することが可能です。例えば統合した

ファイルサーバに、部門毎にフォルダを作成し、クォータ機能で制限を

かけることで、容量を有効に利用するこ

とができます。

閾値を設定し、それを超えた場合に管理者

にメール通知することも可能です。

●

ファイルスクリーン

フォルダ単位で格納できるファイルタイプを制限することができます。

業務に関係のない、例えば音楽ファイルや動画ファイルなどの書き込み

を制限しファイルサーバの

無駄遣いを防止できます。

●

記憶域レポート

ディスクの使用率、重複したファイルなどをレポートでき、効率的な

ディスク運用が可能です。

●

ディスククォータ

ユーザ単位に各ボリュームのディスク使用量を制限することができ、

一部のユーザによるディスク占有を防ぎたい場合などに有効です。

●

Windows

_{環境との親和性大}

iStorage NSシリーズは、Windows Server

®

_{ベースのOS 「Windows}

Storage Server」を搭載しているため、Windows環境と高い親和性が

あり、Active Directory環境にメンバサーバとして参加し、運用すること

もできます。また、ウイルス対策ソフトやバックアップソフトなどの各種

ソフトウェアの搭載も可能です。

また、

「Microsoft

®

_{iSCSI Software Target」を利用することで、ファイ}

ルサーバ（NAS）用途だけでなく、iSCSIストレージとして、PC/サーバの

ディスク容量拡張や仮想化環境でのストレージなどにもご利用いただけ

ます。

●

マルチプロトコルサポート

iStorage NSシリーズは、マルチプロトコルをサポートしていますので、

Windows/UNIX/Linux/Macintoshクライアントの共有ファイルサーバ

としてご利用いただけます。

簡単導入

マルチプロトコルサポート

iStorage NSを既存ネットワークに接続し、電源ON。

ネットワーク上の管理PCから初期設定ツールを起動し、

iStorage NSシリーズを検出、IPアドレス､コンピュータ名を設定。

初期設定ツールに完了が表示されたら、

iStorage NSシリーズの導入は完了！

以降、

リモートデスクトップからフォルダや共有など詳細設定が可能になります。

初期設定ツールより

iStorage NSを検出し、

IPアドレス､コンピュータ名を設定。

Windowsクライアント

管理情報を含む

シャドウコピー

領域が

作成される。

シャドウコピー

領域に

ファイルAの

更新情報aが

書き込まれる。

シャドウコピー

領域の

更新情報より

データを復元。

UNIX/Linuxクライアント

Macintoshクライアント

例えば誤って

上書きした場合など。

エンドユーザ自身で

復元できます。

初期設定ツールに

完了メッセージがでたら、

OS起動完了し、

リモートデスクトップで

接続可能。

シ

ャ

ド

ウ

コ

ピ

ー作成

デ

ー

タ

Ａ

更新

←

Ａ

を

復元

既存LANに接続し、

電源ON。

大容量データの運用に適した最新

OS

「

Windows Storage Server 2016

」

400GB

ボリューム（D：）

部門A

100GB

部門B

200GB

部門C

100GB

*.doc

*.mp3

ボリューム（D：）

ドキュメント

CADファイル

※CIFSまたはNFSでの接続になります。

iStorage NSシリーズでは「Windows Storage Server 2016」をプリインストール。

ストレージの効率的な運用を可能にする機能を提供します。

全モデルに

Windows

®

Storage Server

搭載。

運用・管理性に優れたストレージ環境を提供します。

Windows Storage Server 2012 R2/2016 Standard Editionのデー

タ重複除去は、ブロック単位で重複を検査、除去するので、画像ファイル、

文書ファイルなど、一般的なデータに対しても高い効果を発揮します。

Hyper-Vサーバ(Windows Server 2012 R2/2016)が使用する仮

想マシンのデータをアプリケーションも含めてiStorage NSシリーズ

のSMB共有フォルダに配置することが可能になりました。これにより仮

想マシンデータの一括バックアップも可能になります。

Windows Server 2012 R2/2016のHyper-Vでは、非クラスタ環境

でSMB共有領域を使用する仮想マシンのライブマイグレーションが可

能になりました。また、複数の仮想マシンに対して、ライブマイグレーシ

ョンを同時に複数実行できます。仮想マシンの実行環境変更、メンテナ

ンスでの一時退避などで活用できます。

iStorage NSシリーズをクラスタ化し、サーバ上のアプリケーション

からファイル共有サービスを利用する場合、アプリケーションに意識

させずにファイルサーバの切り替えが可能になります。メンテナンス

による計画停止はもちろんのこと、障害によって突然ファイルサーバ

が停止した場合でも、アプリケーションは動作を継続することができ

ます。

Windows Storage Server 2012 R2/2016 Standard Editionで

は、WSFCを標準サポートしていますので、安価にクラスタ構築が可

能になります。また、WSFCでクラスタを構成することで以下のような

機能も使用できます。

Windows Storage Server 2016には、マルウェア対策ソフトウェア

であるWindows Defenderが標準搭載されています。リアルタイム

保護機能を有効にすることで、マルウェアのインストールや実行が検

知でき、システムの障害を未然に防止することにつながります。

データ重複除去機能

＊

Windows Defender

データ重複除去後

ファイル名 ファイル属性 … ファイル名ファイル属性 …

データ

重複除去

ファイル1 ファイル1 ファイル2

A

B C

D

E

A B C

G

F

重複データ ポインタ 差分データポインタ ポインタ重複データ 差分データポインタ

A B C

D

E

F

G

ストア領域 ファイル名 ファイル属性 … ファイル名 ファイル属性 … ファイル2

Hyper-V

関連機能

Windows Server Failover Cluster

（

WSFC

）

＊

●

ブロック単位のデータ重複除去により、

　

ストレージの効率的な利用が可能

●

Hyper-V over SMB

_により、

　

仮想マシンのバックアップも容易に

●

非クラスタ環境での

Hyper-V

の

　

ライブマイグレーション

Windows Storage Server 2012 R2/2016が提供するNICが提供

するNICのチーミング機能は、Hyper-V上の仮想マシンからも利用

可能です。これにより、帯域幅の向上や冗長化による可用性の向上が

可能です。

●

仮想マシンからも

NIC

_{チーミングを利用可能}

●

SMB

透過フェイルオーバ

Hyper-Vサーバ

個々のサーバ内に仮想マシン

関連ファイルを格納

ファイルサーバ上に

仮想マシン関連

ファイルを格納

SMB共有構成

Hyper-V

Hyper-V

Host 1

Host 2

ライブマイグレーション

チーミング

iStorage NS500Rh iStorage NS500Rh iStorage NS500Rh

VM

VM

Hyper-Vサーバ Hyper-Vサーバ Hyper-Vサーバ

iStorage NS500Rh

複数のネットワークアダプタを束ね、

１つの

ネットワークアダプタとして使用するので、

負荷が分散され帯域幅も向上

従 来

Windows Server 2012 R2/2016環境

Windows Server 2012 R2/2016 iStorage Mシリーズ等 NIC1 NIC2 NIC1 NIC2 iStorage NS500Rh（１） iStorage NS500Rh（2） 共有ディスク

ファイルサーバ（Failover Cluster 構成）

フェイルオーバ

SMB3.0サーバ

SMB3.0サーバ

障害発生

データ重複除去前

SMB3.0クライアント

アプリケーション

帯域幅の向上と負荷分散

耐障害性の向上

チーミング

１つのネットワークが故障しても、他の

ネットワークで通信を継続することが可能

＊：iStorage NS100Thを除く

VMデータ

SMB共有

コネクション/ハンドルが

自動的に回復

データがどこにあるか分からない、ファイルサーバの空き容量が少なくなってき

た、アクセス権が正しく設定されているか心配など、ファイルサーバを運用する上

で生じる問題点を、ファイルサーバ整理ソフトウェアNIASにより解消できます。

ファイルサーバのデータ肥大化対策・アクセス権管理

環境に関する取り組み

NEC Information Assessment Systemの

詳細については、製品サイトをご覧ください。

http://jpn.nec.com/nias/

●

NEC Information Assessment System

（

NIAS

）

　

によりデータの肥大化を抑制

iStorage NSシリーズのラックモデル(以下NSラックモデル)では、SAN製品iStorage M

シリーズと接続することで、大容量NASサーバを実現できます。大容量化に伴いデータロ

スト時の影響も大きくなるため、以下のデータ保護ソリューションも提供しています。

iStorage Mシリーズと「iStorage DynamicDataReplication （DDR） 」、バックアップ

構築支援ソフトウェア「WebSAM Storage RepNavi Suite」の組み合わせにより、NS

ラックモデルに統合された大容量データの無停止バックアップを簡単かつ短期間で構

築可能です。また、NSラックモデルは同システムのバックアップサーバとしても利用でき

ます。

大容量

SAN

ストレージの無停止バックアップ

●

DDR

_、

RepNavi

_{により無停止バックアップを実現}

部門ごとにあるファイルサーバを大容量のiStorage NSシリーズに統合できます。バッ

クアップやセキュリティパッチ適用の一本化により、運用・管理工数の削減に貢献しま

す。クォータ機能を使って、部門ごとに使用可能容量を設定すれば、ディスクの効率的利

用も可能です。

ファイルサーバの統合と可用性向上

CLUSTERPRO Xの詳細については、製品サイトをご覧ください。

http://jpn.nec.com/clusterpro/

DynamicDataReplication、RepNavi Suiteの詳細については、製品サイトをご覧ください。

http://jpn.nec.com/istorage/

［Unified Mシリーズ］ → ［ソフトウェア一覧］

●

iStorage NS

シリーズでファイルサーバを統合

ファイルサーバ統合を行うと、ファイルサーバに障害が発生した時の影響が大きくなり

ます。クラスタリングソフトウェア「CLUSTERPRO X」によりファイルサーバを冗長化し

ておけば、障害時に自動フェイルオーバし、業務継続が可能です。また、セキュリティパッ

チ適用で必要になる計画運用停止も回避可能です。

●

CLUSTERPRO X

による冗長化で可用性向上

重要なファイルサーバ上のデータは、レプリケーションソフトウェア「Arcserve

Replication」を利用して継続的に複製データを作成できます。システム障害に備えた

部門内でのレプリケーションはもちろん、災害対策を目的とした遠隔地へのレプリ

ケーションも可能です。また、

「Arcserve High Availability」に搭載の自動スイッチ

オーバ機能により、稼働系ファイルサーバの障害時には待機系ファイルサーバ側に自

動的に切り替えて、ファイル共有サービスを継続利用できる仕組みを提供しています。

レプリケーション

Arcserve

®

_{Replicationの詳細については、製品サイトをご覧ください。}

http://jpn.nec.com/backup/arcserve_rep/

●

Arcserve Replication

_{によるデータの二重化}

ファイルサーバのデータ

肥大化対策・アクセス権管理

○

○

○

○

○

○

○

○

○

○

○

「NEC Information Assessment System（NIAS）」を使用してiStorage NS上のファイルを見える化！ スリム化！権限管理ではアクセス権限の矛盾が一目で分かりセキュリティ維持を容易にします。

大容量ＳＡＮストレージの

無停止バックアップ

大容量化が可能なSANストレージ（iStorage Mシリーズ）接続ではバックアップも重要です。iStorage Mシリーズでは、DDR、RepNaviにより無停止バックアップを実現します。

レプリケーション

iStorage NSシリーズに格納したデータを_{遠隔地にレプリケーションすれば、災害対策としても効果的です。}「Arcserve Replication」でリアルタイムに複製！

ＰＣのバックアップ/リカバリ

_{「System Recovery」}会社にとっても重要なPC上のデータは、ドライブ丸ごとiStorage NSにイメージバックアップ！_{によるOS領域を含めたバックアップで、復旧までの時間を短縮。}

情報漏えい対策

「ALog ConVerter」_{「InfoCage ファイル暗号」}によりデータの削除やファイルの閲覧を誰が行ったか特定することができます。_{で暗号化することにより第三者にファイルが渡っても情報を守れます。}

ファイルサーバの統合と

可用性向上

「CLUSTERPRO X」分散するファイルサーバをiStorage NSに統合すれば、運用・管理コストを削減可能！と組み合わせることで可用性も確保できます。

ソリューション

TCO削減

_{（事業継続基盤）}

BCP

セキュリティ

小規模向け

重要な情報資産を共有しているファイルサーバでの操作履歴の保管は、

「人為的な漏えい抑制」と「事後追跡」のために

必須の対策といえます。サーバアクセスログ監査ツール「ALog ConVerter」は、複雑なOSのイベントログを分かりやす

く変換します。また、アクセスログの検索やレポートの作成も操作性の高い画面から行うことができます。

情報漏えい対策

ALog ConVerter

®

_{、Infocage ファイル暗号の詳細については、製品サイトをご覧ください。}

http://jpn.nec.com/alog/

http://jpn.nec.com/infocage/file_a/

●

ALog ConVerter

でアクセスログ管理

特別なハードウェアを必要とせず、簡単な操作と強力な暗号アルゴリズムで、組織内や組織間で

共有する情報(ファイル)を守ります。万が一、ファイルが流出した場合も解読は困難です。

●

InfoCage

ファイル暗号でリスク低減

リカバリソフトウェア「System Recovery」は、日々更新されるクライアントPCのド

ライブを丸ごとイメージ化し、バックアップして、システムを保護します。このバック

アップファイルの格納先としてiStorage NSシリーズを利用できます。障害時には

OSの再インストール等の手順を省き、少ないステップでシステムを復旧すること

が可能です。

PC

のバックアップ

/

リカバリ

System Recoveryの詳細については、製品サイトをご覧ください。

http://jpn.nec.com/backup/ssr/

●

丸ごとバックアップで復旧時の手間を削減

ファイルサーバ

バックアップサーバ

テープ装置

データを

無停止で複製

iStorage NS500Rh iStorage NS300Rh iStorage Mシリーズ

複製より

バックアップ

iStorage NS500Rh 複製 データ マスタ データ

DynamicDataReplicationにより複製されたデータを無停止バックアップ

iStrage NSシリーズは各種ソフトウェアとの組み合わせにより、データ運用にまつわる様々な課題解決を支援します。

利用状況を自由に分析・

レポーティングでき

肥大化要因を特定

定期的な整理（移動・圧縮・

削除）を実施し無駄な

容量肥大化を抑制

実際に操作したログだけをアクセスログとして出力！

アクセス権の棚卸と修正が

簡単にでき情報漏えいの

危険性を低減

移動 削除

部門A

部門B

部門C

大容量、高速バックアップ装置で一括バックアップ クォータ制御 （ファイルサーバ）

A

B

C

運用・管理 管理者

障害発生

フェイルオーバ

業務継続

アクセスする宛先は

そのままでOK

稼働系サイト

待機系サイト

業務サーバ 待機サーバ テープ装置 LAN/WAN

データを複製・退避

Arcserve

High Availability

Arcserve

High Availability

バックアップ

ソフトウェア

エンドユーザ 古いデータ

データ

OS

クライアントPCのOS、

データをイメージ化して、

ネットワーク経由で

iStorage NSに保存

データ

OS

データ

OS

障害

リカバリCDで起動し、

iStorage NSに保存

してあるバックアップ

データからリストア

見える化

スリム化

　アクセス権の棚卸

System Recovery

System Recovery

稼働系サイトが使用できない際、

待機系サイトへアクセスして

データを利用

2008SP2\Ishida ユーザ ファイル 操作 2008SP2\Ishida READ WRITE E:\DATA\顧客情報\取引先重要顧客リスト.xls E:\DATA\顧客情報\取引先重要顧客リスト.xls

サーバで何が起きているのかがわかる！

未参照データ

数十行以上の

イベントログが

ほんの数行に！

バックアップソフト データ OS データ OS

iStorage NS

_{シリーズ活用ソリューション}

NS300Rhでも 対応可能！
