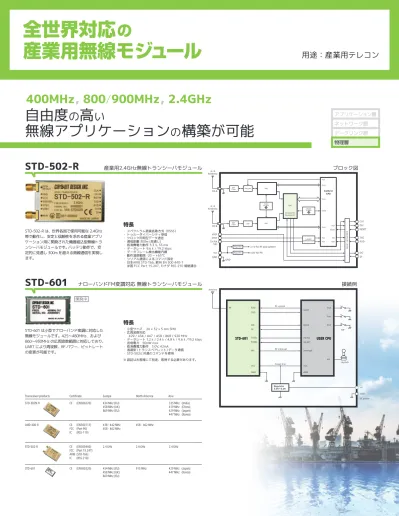

WTP2014 サーキットデザイン展示会用パネルデータ

全世界対応

の

産業用無線モジュール

400MHz

,

800/900MHz

,

2.4GHz

アプリケーション層

ネットワーク層

データリンク層

物理層

自由度

の

高

い

無線アプリケーション

の

構築が可能

用途：産業用テレコン

・ ・ ・ ・ ・ ・ ・ ・ ・ ・ スペクトラム直接拡散方式（DSSS） トゥルーダイバーシティ受信 クロック同期型データ通信 通信距離 300m (見通し) 低消費電力動作 3.3 V, 55 mA データレート 9.6 k / 19.2 kbps データフレーム検出機能内蔵 動作温度範囲 -20 ~ +65°C シリアル通信によるコマンド設定 日本ARIB STD-T66, 欧州 EN 300 440-1 米国 FCC Part 15.247, カナダ RSS-210 規格適合

特長

STD-502-R

産業用2.4GHz無線トランシーバモジュール

ブロック図

STD-502-R は、世界各国で使用可能な 2.4GHz 帯で動作し、安定と信頼性を求める産業アプリ ケーション用に開発された機器組込型無線トラ ンシーバモジュールです。 バッテリ動作で、安 定的に見通し 300m を超える無線通信を実現し ます。

Transceiver products Certif icate Europe North America Asia STD-302N-R LMD-400-R STD-502-R CE 434 MHz (EU) 458 MHz (UK) 869 MHz (EU) 335 MHz 419 MHz 429 MHz 447 MHz (India) (China) (Japan) (Korea) 429 MHz 447 MHz (Japan) (Korea) CE FCC IC 438 - 442 MHz 458 - 462 MHz 458 - 462 MHz CE FCC ARIB IC 2.4 GHz 2.4 GHz 915 MHz 2.4 GHz STD-601 CE (EN300220) (EN300113) (Part 90) (RSS-119) (EN300440) (Part 15.247) (STD-T66) (RSS-210) (EN300220) 434 MHz (EU) 458 MHz (UK) 869 MHz (EU)

STD-601

・ ・ ・ ・ ・ ・ ・ 小型サイズ 　20 x 32 x 5 mm SMD 広周波数対応 429 / 434 / 447 / 458 / 868 / 920 MHz データレート 1.2 k / 2.4 k / 4.8 k / 9.6 k /19.2 kbps 送信電力　50mW max 低消費電力動作　3.0V, 42mA 透過型（トランスペアレント）データ通信 STD-502と共通のコマンドを使用 ※ 認証はお客様にて別途、取得する必要があります。

特長

ナローバンドFM変調対応 無線トランシーバモジュール

接続例

開発中 STD-601 は小型でナローバンド変調に対応した 無線モジュールです。425〜480MHz、および 860〜930MHz の広周波数範囲に対応しており、 UART により周波数、RF パワー、ビットレート の変更が可能です。 RXD UART RF control RF interrupt Power line Regulator 3.0V〜5.0V Port Port Port SW +V GND DC power Antenna Joystick AD DATA TX/RX SELECT Interrupt VCC GND RF TXD DO DI TXSEL RXSEL INT VCC GND STD-601 USER CPU λ/4 Antenna λ/4 Antenna RF-A BPF Filter PA/LNA BPF Filter LNA RFIC Port Port Port CLK Level conversion DIV RESET TXD RESET RXD TXD RXD DO DI Port Ports Ports Control CPU Ports Clock Encoder(TX) Decoder(RX) ASIC RFIC TCXO 16 MHz RF-B VREF Vcc GND GND

Regulator 3.1V for RF and system 3.0V for PA Regulator STBY TX/RX SEL TCXO 26 MHz Level conversion

長距離データ伝送

（コマンド制御）

429MHz

,

1216MHz

,

1252MHz

PC

の

UART

から

ASCII ベースコマンド

で

通信可能

用途：広域テレメトリー、ワイヤレス中継

アプリケーション層

ネットワーク層

データリンク層

物理層

技術基準適合証明取得済

・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 技術基準適合証明取得済ですぐに組込可能 シンプルな専用コマンドでシリアルデータ伝送 中継機能（最大10局） 通信の信頼性が高く、長距離通信が可能 子局の電界強度の確認 子局のエアーモニタ機能 ワンチップCPUとUARTインターフェース可能 パソコンとRS232Cインターフェース可能 低電圧、低消費電流動作 429MHz帯, 1216MHz帯, 1252MHz帯でラインアップ 各モデルには、受信専用モデルもあり

特長

MU-1 / MU-1N / MU-2

特長

特定小電力無線モジュール

斜面崩壊検知センサー「感太郎」

お客様

の

導入事例

中央開発株式会社 様

自然災害検知のための監視システムをMU-2の高信頼通信技術が支えています。

アンテナを分離することにより 長距離通信が可能になります。 受信機 送信機 自然および人工斜面は，緩みやすべり等を要因として、徐々に変動していきます。「感太郎」は、 この変動を捉えることを目的として開発された傾斜センサーです。 計測部には MEMS 技術を活用し，通信制御部にはサーキットデザインの特定小電力無線モジュー ル「MU-2」を採用したことで，小型化・軽量化、省電力、そして低価格を実現しました。 これにより、従来の観測機器と比較して、設置の簡素化と多点化が可能になりました。また，双方 向遠隔自動監視システム「観測王」との組み合わせによって、斜面災害に対する迅速な情報提供を 可能にします。 エラー訂正機能 リードソロモン符号による 強力なエラー訂正機能を搭載 TCXO搭載 安定通信 コンパクトサイズ MU-1体積比55%を実現 コマンド＆プロトコル互換 MU-1Nとの通信も可能です RoHs指令に対応 2006年7月に施行された RoHs指令に対応 中継 エラー訂正機能 リードソロモン符号による 強力なエラー訂正機能を搭載 TCXO搭載 安定通信 ナローバンド ナローバンド化により さらに無線性能を向上 コマンド＆プロトコル互換 MU-1,MU-2との通信も可能です RoHs指令に対応 2006年7月に施行された RoHs指令に対応 中継 中継 ARIB STD-T67は、アンテナを分離できるようになります。 従来、STD-T67に準拠する特定小電力製品について 無線局はアンテナと一体型である必要がありました。 通信距離　約2Km H=1.5~1.7m センサー モジュール ケーブル長 L=2.5m 無線通信機 土壌水分計 特定小電力無線モジュール センサー モジュール MEMS傾斜計

アルドゥイーノ

の

活用

Arduino

429MHz

,

1216MHz

,

1252MHz

世界

の

トレンド

アルドゥイーノ

で

すぐに無線化を !!

用途：スマホ, タブレットと特小無線で遠距離通信

アプリケーション層

ネットワーク層

データリンク層

物理層

Arduino Uno

・ ・　AVRマイコン（ATMEL社がリリースしているマイクロコントローラ）I/O（入出力）ポートを備えた基板 デジタルピン リセットボタン USB マイコン アナログ インプットピン

ハードウェア

・　C言語風のArduino言語による統合開発環境 自宅や巡回中の車内から 温度・湿度・土壌ph値

ソフトウェア(Arduino IDE)

例）センサー情報のテレメトリー

ビニールハウス内のセンサー情報（温度・湿度・土壌 ph 値）を、 遠隔地からタブレット PC の操作で取得する。

Arduino（アルドゥイーノ）とは...

Arduino（アルドゥイーノ）とは「初心者でも簡単に扱 えるマイコンボード」で、安価で簡単に使用できるプラッ トフォームの開発に成功したハードウェアとソフトウェ アから構成された一つのシステムです。

購入方法

Arduino は世界各国で販売されており、日本でも Amazon やその他オンラインショップ、パーツショップ 等で購入可能で、開発環境となるソフトウェアも無料で ダウンロードできます（Windows、Mac OS X、Linux 対 応）。　

Arduino のすべては、ハードウェアの設計からソフトウェア（Arduino IDE）まで、あらゆるものがオープンソースです。 現在、Arduino をベースとした様々な製品が開発されています。 Bluetooth モジュール、イーサネットシールド、WiFi シールド、赤外線センサー、温度センサー、超音波距離センサーなど 多様なセンサーからのインプット情報をもとに、モーターを動かす・音声を出力する・インターネットへのアップロードなど 様々なアウトプットが可能です。

オープンハードウェア

と

オープンソース

Arduino

と

弊社無線モジュール

との

連動例

電源ジャック センサー情報を手元で得る 通信距離約 2Km センサー情報取得要求 通信距離 約10m Bluetooth 通信距離 約20m

WiF i Arduino MU-2 MU-2 Arduino センサー情報

無線リモコン

&

モジュール

2.4GHz

有線リモコン

を

簡単

に

無線化

用途：福祉車両、トラックのリアゲート等

技術基準適合証明取得済

アプリケーション層

ネットワーク層

データリンク層

物理層

NT-4 / NR-1

・ ・ ・ ・ ・ ・ ・ ・ ・ 最大4接点制御 2.4GHz帯でありながら、産業用途でも使える安定通信を実現 技術基準適合証明取得済 FH方式により、混信や妨害に強く、同一エリアでの複数運用可能 チャンネルを意識せずに簡単に使える 連続通信可能 10msの高速レスポンス リンク状態をモニタ可能 低消費電力

特長

福祉車両のリフター

お客様

の

導入事例

ニッシン自動車 様

ワイヤレスリモコンシステム

NT-4M / NR-1

接点入力無線モジュール

通信距離 約100m PWM制御

積載車の荷台昇降・車積載用ウインチ

タートル様

NT-4-S4 NR-1 Arduino パン・チルト

新製品

応用例

：遠隔でカメラのパン・チルトを行う

競技中のフィールド内の放送用カメラを遠隔で操作する

2.4GHz 帯の周波数を使用しているため連続送信が可能で、NR-1 の出力制御モードをモメンタリモー ドに設定した場合、リモコンのボタンを押している間、NR-1 から連続で出力することができます。 伝送方式に周波数ホッピング（FH）方式を採用することで、2.4GHz 帯を使用する他の無線機器から の妨害や混信による通信障害を軽減しています。

無人航空機無線中継

（UAV）

150MHz帯

,

429MHz

,

1200MHz帯

特小無線

による

遠距離中継通信

用途：動物の行動分析

アプリケーション層

ネットワーク層

データリンク層

物理層

小型無人機

（UAV）による

特定小電力無線

の

中継実証試験

例）動物のテレメトリー

特徴：あらかじめプログラムされたコースを飛行し、動物のビー コンを受信したのち動物のＧＰＳ情報を取得、地図情報をもとに 動物の居る位置まで自律して移動をします。

あらかじめプログラムされた飛行コースを飛行

無人航空機の参考データ

特定小電力のさらなる長距離通信を確立するため、独立行政法人 　情報通信研究機構（NICT）様の御協力のもと、昨年１１月北海 道大樹町で小型無人航空機（UAV）による特定小電力無線の空中 中継実験を行いました。 黄色い線は、GPS 首輪を搭載し た車両の軌跡です。小型無人航 空機は、上空 450m からデータ 収集を行いました。 通信周波数 送信データ : : 142.94 〜 98MHz （5チャンネル） GPS 情報 , タイムスタンプ 機体名 翼長・機体重量 ペイロード 飛行時間・飛行距離 最高飛行高度 ： ： ： ： ： PUMA-AE（米国エアロバイロンメント社製） 2.8m, 5.9kg 0.5kg 2〜4 時間, 15km 5000m 中継実験では、高度 450m の 上空からデータ収集を行った。

マルチコプター自律飛行

と

特小無線

による

長距離無線中継通信

の

提案

GLR-01→MU-1へ首輪の位置情報を リアルタイムに転送 通信周波数：1252MHz 動物用 GPS 首輪 GLT-01 から動物自身の位置情報を送信し UAV のコントローラー GLR-01 にて受信する。 動物用GPS首輪　GLT-01 ※車で移動 GPS首輪の位置情報 インターフェース USBポート 429MHz帯モデム 429MHz帯モデム 飛行位置情報を取込み 429MHz帯で 飛行位置情報を受信する 地図情報との差分を 操作信号として プロポに送る。 受信→動物の居る方向へ移動 →GPS データダウンロード 動物用GPS首輪　GLT-01 プロポ 429MHz アンテナ 情報通信研究機構（NICT 様）所有 マルチコプターの GPS 位置情報を連続送信 タブレット PC 側からのコマンド送信により GPS 首輪の起動が可能 429MHz 2.4GHz 北海道大樹町 GLR-01 MU-1 MU-1 マルチコプターの経路 動物 150MHz帯 1200MHz帯 GLR-01 コマンド送信 マルチコプター操作情報 位置情報 位置情報 マルチコプターに GLR-01を搭載し GPSデータをロギング 150MHz
