CC-Link IEフィールドネットワーク対応ネットワークカメラインタフェースユニットスタートアップガイド（Axis編）

78

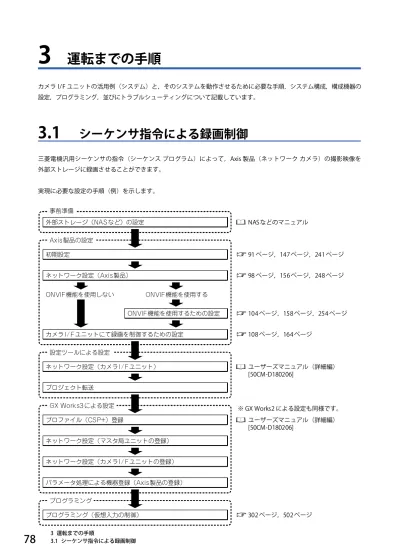

33.1_運転までの手順 _シーケンサ指令による録画制御

3

__

運転までの手順

カメラ I/F ユニットの活用例（システム）と，そのシステムを動作させるために必要な手順，システム構成，構成機器の 設定，プログラミング，並びにトラブルシューティングについて記載しています。

3.1

__

シーケンサ指令による録画制御

三菱電機汎用シーケンサの指令（シーケンス プログラム）によって，Axis 製品（ネットワーク カメラ）の撮影映像を 外部ストレージに録画させることができます。 実現に必要な設定の手順（例）を示します。 C ユーザーズマニュアル（詳細編） 初期設定 N ネットワーク設定（Axis製品） 91ページ，147ページ，241ページ N98ページ，156ページ，248ページ ONVIF機能を使用しない ONVIF機能を使用する ONVIF機能を使用するための設定 N104ページ，158ページ，254ページ カメラI/Fユニットにて録画を制御するための設定 Axis製品の設定 設定ツールによる設定 ネットワーク設定（カメラI/Fユニット） プロジェクト転送 GX Works3による設定 プロファイル（CSP+）登録 ネットワーク設定（マスタ局ユニットの登録） ネットワーク設定（カメラI/Fユニットの登録） パラメータ処理による機器登録（Axis製品の登録） プログラミング（仮想入力の制御） N108ページ，164ページ ※ GX Works2 による設定も同様です。 N302ページ，502ページ 事前準備 外部ストレージ（NASなど）の設定 C NASなどのマニュアル [50CM-D180206] C ユーザーズマニュアル（詳細編） [50CM-D180206] プログラミング

3

79

3_運転までの手順 3.1_シーケンサ指令による録画制御 カメラ I/F ユニットを用いた録画制御システム例を示します。 マスタ局 カメラI/Fユニット PoE 対応スイッチングハブ ネットワークカメラ 外部ストレージ（NAS） （※1） 画像提供（Axis 製品）：アクシスコミュニケーションズ （※1）手動トリガーにより制御することもできます。

1.

三菱電機汎用シーケンサ（マスタ局）のシーケンス プログラムによって，カメラ I/F ユニットの Axis 仮想入力制御 機能を制御します。

2.

Axis 製品（ネットワーク カメラ）は，仮想入力が ON（アクティブ）になった時点を起点として，プリトリガ時間 に 設定した時間分前（過去）を開始点とした映像を外部ストレージに保存します。

3.

仮想入力が OFF（インアクティブ）になった時点から ポストトリガ時間 に設定した時間が経過した時点で，映像の 録画を終了します。

80

33.2_運転までの手順 _シーケンサ指令による映像配信制御

3.2

__

シーケンサ指令による映像配信制御

三菱電機汎用シーケンサの指令（シーケンス プログラム）によって，Axis 製品（ネットワーク カメラ）の撮影映像を 三菱電機表示器 GOT に表示させることができます。 カメラ I/F ユニットによって，映像配信の開始 / 停止を制御できるため，複数のネットワーク カメラの撮影映像を 切り替えて，GOT に表示させることができます。 実現に必要な設定の手順（例）を示します。 初期設定 N ネットワーク設定（Axis製品） 91ページ，147ページ，241ページ N98ページ，156ページ，248ページ ONVIF機能を使用しない ONVIF機能を使用する ONVIF機能を使用するための設定 N104ページ，158ページ，254ページ カメラI/Fユニットにて映像配信を制御するための設定 Axis製品の設定 設定ツールによる設定 ネットワーク設定（カメラI/Fユニット） プロジェクト転送 GX Works3による設定 プロファイル（CSP+）登録 ネットワーク設定（マスタ局ユニットの登録） ネットワーク設定（カメラI/Fユニットの登録） パラメータ処理による機器登録（Axis製品の登録） プログラミング（手動トリガーの制御） N117ページ，178ページ GOTの設定 ネットワーク設定（GOT） FTPサーバ設定 カメラ撮影映像表示用のオブジェクト設定 スクリプト設定 N290ページ N276ページ N_274ページ N_270ページ C ユーザーズマニュアル（詳細編） ※ GX Works2 による設定も同様です。 N320ページ，503ページ [50CM-D180206] C ユーザーズマニュアル（詳細編） [50CM-D180206] プログラミング

3

81

3_運転までの手順 3.2_シーケンサ指令による映像配信制御 カメラ I/F ユニットを用いた映像配信制御システム例を示します。 マスタ局 カメラI/Fユニット PoE 対応スイッチングハブ ネットワークカメラ GOT2000（GT27/GT25） JPEG JPEG JPEG （※1） 画像提供（Axis 製品）：アクシスコミュニケーションズ （※1）仮想入力により制御することもできます。

1.

三菱電機汎用シーケンサ（マスタ局）のシーケンス プログラムによって，カメラ I/F ユニットの Axis 手動トリガー 制御機能を制御します。

2.

Axis 製品（ネットワーク カメラ）は，手動トリガーが ON（アクティブ）の期間中，撮影映像（静止画：JPEG 形式） を GOT に配信します。

3.

GOT は，Axis 製品（ネットワーク カメラ）から受信した撮影映像を画面に表示します。

4.

手動トリガーを OFF（インアクティブ）とすると，撮影映像（静止画：JPEG 形式）の配信を停止します。 複数のネットワーク カメラに対して，撮影映像（静止画：JPEG 形式）の配信の開始 / 停止を制御する ことで，任意のネットワーク カメラを選択して，撮影映像を GOT の画面に表示させることができます。

82

33.3_運転までの手順 _シーケンサ指令による音声再生制御

3.3

__

シーケンサ指令による音声再生制御

三菱電機汎用シーケンサの指令（シーケンス プログラム）によって，Axis 製品に音声の再生を指令することができます。 実現に必要な設定の手順（例）を示します。 初期設定 N ネットワーク設定（Axis製品） 211ページ N72ページ ONVIF機能を使用しない ONVIF機能を使用する ONVIF機能を使用するための設定 N78ページ Axis製品の設定 設定ツールによる設定 ネットワーク設定（カメラI/Fユニット） プロジェクト転送 GX Works3による設定 プロファイル（CSP+）登録 ネットワーク設定（マスタ局ユニットの登録） ネットワーク設定（カメラI/Fユニットの登録） パラメータ処理による機器登録（Axis製品の登録） プログラミング（Axis製品への音声再生の制御） C ユーザーズマニュアル（詳細編） ※ GX Works2 による設定も同様です。 N334ページ，504ページ [50CM-D180206] C ユーザーズマニュアル（詳細編） [50CM-D180206] プログラミング

3

83

3_運転までの手順 3.3_シーケンサ指令による音声再生制御 カメラ I/F ユニットを用いた音声再生制御システム例を示します。 マスタ局 カメラI/Fユニット PoE 対応スイッチングハブ ネットワークスピーカ 音声再生制御 再生 停止 / FA1-GT0S04W ネットワークカメラ 再生 停止 音声再生制御 警告音 ラインが 停止しました 音声ケーブル 画像提供（Axis 製品）：アクシスコミュニケーションズ

1.

Axis 製品（音声再生対応製品）に，音声ファイル（音声：MP3 形式など）をアップロードします。

2.

三菱電機汎用シーケンサ（マスタ局）のシーケンス プログラムによって，カメラ I/F ユニットの Axis 音声再生制御 機能を制御します。

84

33.4_運転までの手順 _シーケンサ指令による映像表示制御

3.4

__

シーケンサ指令による映像表示制御

三菱電機汎用シーケンサの指令（シーケンス プログラム）によって，ネットワーク デーコーダの出力する映像の内容を 制御します。 実現に必要な設定の手順（例）を示します。 初期設定 N ネットワーク設定（Axis製品） 229ページ N72ページ Axis製品の設定 設定ツールによる設定 ネットワーク設定（カメラI/Fユニット） プロジェクト転送 GX Works3による設定 プロファイル（CSP+）登録 ネットワーク設定（マスタ局ユニットの登録） ネットワーク設定（カメラI/Fユニットの登録） パラメータ処理による機器登録（Axis製品の登録） プログラミング（Axis製品への映像表示の制御） C ユーザーズマニュアル（詳細編） ※ GX Works2 による設定も同様です。 N_{354ページ，505ページ} [50CM-D180206] C ユーザーズマニュアル（詳細編） [50CM-D180206] プログラミング Axis 映像表示制御機能の使用には，カメラ I/F ユニットに Axis 製 ネットワーク デーコーダと映像表示 対象となる Axis 製 ネットワーク カメラを登録する必要があります。

Axis 製 ネットワーク デーコーダは，GX Works3 / GX Works2 でのパラメータ処理による機器登録にて 登録します。（設定ツールによる機器登録は使用できません。）

Axis 製 ネットワーク カメラは，GX Works3 / GX Works2 でのパラメータ処理，または設定ツールにより 機器登録を行います。

3

85

3_運転までの手順 3.4_シーケンサ指令による映像表示制御 カメラ I/F ユニットを用いた映像表示システム例を示します。 マスタ局 カメラI/Fユニット PoE 対応スイッチングハブ ネットワークカメラ カメラ 2 カメラ1 カメラ2 HDMI AXIS T8705 ネットワークデコーダ カメラ 1 汎用表示デバイス 画像提供（Axis 製品）：アクシスコミュニケーションズ

1.

カメラ I/F ユニットに Axis 製 ネットワーク デーコーダと映像表示対象となる Axis 製 ネットワーク カメラを登録 します。

2.

三菱電機汎用シーケンサ（マスタ局）のシーケンス プログラムによって，カメラ I/F ユニットの Axis 映像表示制御 機能を制御します。 以下の機能の使用をご希望の方は，裏表紙に記載のお問い合わせ先へご照会ください。 弊社の定める条件を満たしたお客様については，個別に以下の機能を使用するための方法を提示させて いただきます。 ・16 台のネットワーク カメラの映像を同時に 1 画面に表示させる機能 ・16 台以上のネットワーク カメラから対象を任意に選択して表示させる機能

86

33.5_運転までの手順 _シーケンサ指令による温度測定制御

3.5

__

シーケンサ指令による温度測定制御

三菱電機汎用シーケンサの指令（シーケンス プログラム）によって，温度アラーム カメラから，撮影範囲内の指定位置に おける絶対温度や，登録した測定範囲における平均温度，最高温度，最低温度を取得します。 実現に必要な設定の手順（例）を示します。 初期設定 N ネットワーク設定（Axis製品） 241ページ N248ページ ONVIF機能を使用しない ONVIF機能を使用する ONVIF機能を使用するための設定 N254ページ Axis製品の設定 設定ツールによる設定 ネットワーク設定（カメラI/Fユニット） プロジェクト転送 GX Works3による設定 プロファイル（CSP+）登録 ネットワーク設定（マスタ局ユニットの登録） ネットワーク設定（カメラI/Fユニットの登録） パラメータ処理による機器登録（Axis製品の登録） プログラミング（Axis製品への温度測定の制御） C ユーザーズマニュアル（詳細編） ※ GX Works2 による設定も同様です。 N380ページ，507ページ [50CM-D180206] C ユーザーズマニュアル（詳細編） [50CM-D180206] プログラミング アラーム機能を使用しない アラーム機能を使用する N259ページ 検知結果を受信するための設定 452ページ，510ページ

3

87

3_運転までの手順 3.5_シーケンサ指令による温度測定制御 カメラ I/F ユニットを用いた温度測定システム例を示します。 マスタ局 カメラI/Fユニット PoE 対応スイッチングハブ 温度アラームカメラ 温度測定点 絶対温度 AXIS Q2901-E 画像提供（Axis 製品）：アクシスコミュニケーションズ

1.

測定範囲を指定して，平均温度，最高温度，最低温度を取得する場合は，Axis 製 温度アラーム カメラに測定範囲の 登録を行います。温度測定範囲は Axis 製 温度アラーム カメラ 1 台につき 6 個まで登録可能です。

2.

指定点の絶対温度を測定する場合は，三菱電機汎用シーケンサ（マスタ局）のシーケンス プログラムによって， カメラ I/F ユニットの Axis 指定点温度測定機能を制御します。

3.

測定範囲の絶対温度を測定する場合は，三菱電機汎用シーケンサ（マスタ局）のシーケンス プログラムによって， カメラ I/F ユニットの Axis 設定範囲温度測定機能を制御します。

4.

Axis 製 温度アラーム カメラに測定範囲を登録している場合，各測定範囲にアラーム条件を設定できます。 カメラ I/F ユニットのイベント受信機能を使用することで，アラーム発生時にイベントを受信することが可能です。 アラーム発生状態は，Axis 設定範囲温度測定機能により確認することもできます。 各測定範囲に設定したアラーム条件の成立は，以下の 2 通りの方法で確認することができます。 ・Axis 設定範囲温度測定機能 （シーケンサ指令により定期的に確認：ポーリング） ・イベント受信機能 （温度アラーム カメラからシーケンサへ通知：割り込み） イベント受信機能によるアラーム条件の成立通知は補助的な使用を想定しています。 アラーム条件の成立を確実に確認するためには，Axis 設定範囲温度測定機能を使用してください。

88

33.6_運転までの手順 _シーケンサ指令による時計設定

3.6

__

シーケンサ指令による時計設定

三菱電機汎用シーケンサの指令（シーケンス プログラム）によって，Axis 製品の時計情報を指定した日時に設定する ことができます。 実現に必要な設定の手順（例）を示します。 初期設定 N ネットワーク設定（Axis製品） 91ページ，147ページ，241ページ N98ページ，156ページ，248ページ ONVIF機能を使用しない ONVIF機能を使用する ONVIF機能を使用するための設定 N104ページ，158ページ，254ページ Axis製品の設定 設定ツールによる設定 ネットワーク設定（カメラI/Fユニット） プロジェクト転送 GX Works3による設定 プロファイル（CSP+）登録 ネットワーク設定（マスタ局ユニットの登録） ネットワーク設定（カメラI/Fユニットの登録） パラメータ処理による機器登録（Axis製品の登録） プログラミング（Axis製品への時計設定） C ユーザーズマニュアル（詳細編） ※ GX Works2 による設定も同様です。 N486ページ，514ページ [50CM-D180206] C ユーザーズマニュアル（詳細編） [50CM-D180206] プログラミング

3

89

3_運転までの手順 3.6_シーケンサ指令による時計設定 カメラ I/F ユニットを用いた Axis 製品への時計設定システム例を示します。 マスタ局 カメラI/Fユニット PoE 対応スイッチングハブ ネットワークカメラ 画像提供（Axis 製品）：アクシスコミュニケーションズ

1.

三菱電機汎用シーケンサ（マスタ局）のシーケンス プログラムによって，カメラ I/F ユニットの Axis 時計設定機能 を制御します。

2.

Axis 製品の時計情報が更新されます。 ※ 時計情報が更新されると，ネットワーク通信に使用される認証情報に影響を与えます。

3.

カメラ I/F ユニットと Axis 製品間の認証情報を更新するため，時計情報を設定した Axis 製品に対し，時計確認機能 を実行します。 ※ 時計確認機能については，ユーザーズ マニュアル（詳細編）[50CM-D180206] を参照してください。
