商 業 施 設などで 大切なメッセージを確実に 鮮やかに伝えるサイネージディスプレイ 大画面 マルチ スクリーン メニュー ボード 縦設置することで人物を等身大で表示 インパクトのあるサイ ネージを実現します 臨場感あふれる映像でメニューを訴求 見やすい映像で 視覚 を刺激します LQシリーズ P.

本カタログ掲載商品の価格には、配送・設置調整費・工事費、使用済み商品の引き取り費等は含まれておりません。

安全に関するご注意

●ご使用の前に、取扱説明書をよくお読み

 のうえ、正しくお使いください。

屋内用設置の機器は水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。

火災、故障、感電などの原因となることがあります。

そ の 他 の

付 記 事 項

保 証 書 に

関 す る

お 願 い

省エネのための

上 手 な 使 い 方

「実際の製品にはご使用上の注意を表示しているものがあります。」

①こまめにスイッチを切りましょう。②適切な明るさと音量でご使用ください。

そ の 他 の

使用上のご注意

安全性や取り付け精度を確保するため専門の技術者に設置工事をご依頼ください。

●商品には保証書を添付しております。ご購入の際は、必ず保証書をお受け取りのうえ、保存ください。尚、店名、ご購入期日の記載のないものは無効となります。

・業務用ディスプレイの補修用性能部品の最低保有期間は製造打切後8年です。 ・製造番号は安全確保上重要なものです。お買い上げの際には商品本体に製造番号が表示されているか、また、保証書記載の製造番号と一致しているかお確かめください。 〒571-8503 大阪府門真市松葉町2-15 このカタログの内容についてのお問い合わせは、 左記の販売店にご相談ください。 または、システムお客様ご相談センターに おたずねください。

パナソニック株式会社

AVC ネットワークス社

CT16-J02PF

このカタログの記載内容は

2016年7月現在のものです。

■当社製品のお買物・取り扱い方法・その他ご不明な点は下記にご相談ください。

ホームページからのお問い合わせは https://sec.panasonic.biz/solution/info/

0120-878-410

受付：9時∼17時30分

（土・日・祝日除く）

パ ナ ハ ヨ イ ワ

ご相談窓口における

個人情報のお取り扱いについて

パナソニックグループは環境に配慮した製品づくりに取り組んでいます

パナソニック株式会社およびグループ関係会社は、お客様の個人情報をご相談対応や修理対応などに利用させて いただき、ご相談内容は録音させていただきます。また、折り返し電話をさせていただくときのために発信番号を通知 いただいております。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当な理由がある場合を除き、 第三者に開示・提供いたしません。個人情報に関するお問い合わせは、ご相談いただきました窓口にご連絡ください。 4K 液晶ディスプレイ / フルハイビジョン液晶ディスプレイ / マルチスクリーン対応液晶ディスプレイ / 屋外サイネージ液晶ディスプレイ / タッチスクリーン液晶ディスプレイ

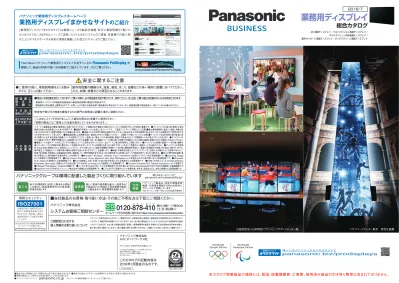

業務用ディスプレイ

総合カタログ

※オープン価格商品の価格は販売店にお問い合わせください。 ※無線LANで接続する場合はセキュリティの設定を行うことが非常に重要です。 ●ディスプレイのＶ型（98V型等）は有効 画面の対角寸法を基準とした大きさの目安です。 ●画面の写真はハメコミ合成によるイメージです。 【液晶ディスプレイご使用上のご注意】●静止画を継続的に表示した場合、残像が生 じることがありますが、時間の経過とともに残像は消えます。 ●液晶パネルは非常に精密な技術で作られており、99.99％以上の有効画素がありますが、0.01％の画素欠けや常時点灯する ものがありますのでご了承ください。 ●電磁波妨害による映像の乱れ、雑音などをさけて設置してください。 【設置・その他についてのご注意】●ディスプレイを当社専用の取付金具に取 付ける際には、必ず当社指定の絶縁スペーサを使用してください。使用しない場合、パネル等が破損し画面に不具合が出たり、不要輻射レベルが増大することがあります。 ●ディスプレイは ガラス製品ですので、衝撃や地震などによる転倒には十分ご注意願います。また運搬については横に倒した状態での移動はパネル内部の破損の原因となるので絶対に行わないでください。 ●電源ケーブル部がアース付き三芯プラグの場合は、アース工事を必ず行ってください。またアース工事は専門業者にご相談ください。 ●ディスプレイは各種の画面モード切り換え機能を 備えています。ソフトの映像比率と異なるモードを選択されますと、オリジナルの映像とは見え方に差がでます。この点にご留意の上、画面モードをお選びください。 ●ディスプレイを営利目 的、または公衆に視聴させることを目的として、レストラン、ホテル等において、画面分割機能や画面モード切り換え機能等を利用して、画面の分割表示や圧縮、引き伸ばし等を行いますと、 著作権法上で保護されている著作者の権利を侵害する恐れがありますので、ご注意願います。 ●映像、写真等を外部入力してディスプレイをご利用になる場合には、引用等のほかは、ご 利用できる映像、写真等は、お客様自身が創作、撮影等している著作権等を有するもの、または権利者からの利用にあたっての許諾を得ているものに限ります。 ●他人の著作物を録画・録 音する場合には、著作権者の許諾を得ることが必要です。 ●Microsoft 、Windows 、Windows Vista 、PowerPoint は米国マイクロソフト社の登録商標です。 ●Androidは、Google Inc.の商標または登録商標です。 ●iPad、iPhone、iPod touch、iTunes、Macintosh、Mac、Mac OSはApple Inc.の米国およびその他の国における登録商標です。 ●Miracastは Wi-Fi Allianceの商標または登録商標です。 ●PJLink商標は、日本、米国その他の国や地域における商標または出願商標です。 ●HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Inter faceは、米国およびその他の国におけるHDMI Licensing LLCの商標または、登録商標です。 ●Crestron Connected™は、Crestron Electronics, Inc.の商標です。 ●HDBaseT™はHDBaseT Allianceの商標です。 ●インテル及びIntelロゴは、アメリカ合衆国及びその他の国におけるIntel Corporationまたはその子会社の商標または登録商標です。 ●OpenPort PLATFORM はパナソニック株式会社の商標または登録商標です。 ●このカタログに記載されている各種名称、会社名、商品名などは、各社の商標または登録商標です。 panasonic.net/sustainability/jp/

2016/7

省エネ

省資源

化学

_物質

※鉛・カドミウム・水銀・六価クロム特定臭素系難燃剤 省エネを徹底的に追求した製品をお客様 にお届けし、商品使用時のＣＯ２排出量 削減を目指します。 新しい資源の使用量を減らし、使用済み の製品などから回収した再生資源を使用 した商品を作り、資源循環を推進します。 パナソニック製品は、特定の環境負荷 物質※_{の使用を規制するRoHS指令に} グローバルで準拠しています。

パナソニック業務用ディスプレイホームページ

業務用ディスプレイまかせなサイト

のご紹介

「業務用ディスプレイまかせなサイト」は最新ニュースや製品仕様書・取付工事説明書をご覧いた

だけるだけでなく、さまざまなシーンでご活用いただくためのシステムのご提案、各業種での納入例

など、ビジネスをサポートする多彩な情報を満載したお役立ちサイト。ぜひご覧ください。

JQA-QMA14392

YouTubeにパナソニック業務用ディスプレイ公式チャンネル

「

Panasonic ProDisplay

」

を

開設して、商品の特長や使い方を動画でご紹介しています。ぜひご覧ください。

www.youtube.com/PanasonicProDisplay

パナソニックセンター東京 特別企画展

公益財団法人日本財団パラリンピックサポートセンター様

大切なメッセージを確実に、鮮やかに伝えるサイネージディスプレイ。

縦設置することで人物を等身大で表示。インパクトのあるサイ ネージを実現します。 ●イラストはイメージです。 タッチスクリーンディスプレイを使用することで、インタラクティブ なインフォメーションボードとして活用できます。

BFシリーズ ･･････････････････････････････ P.28∼

耐候性に優れた屋外用ディスプレイを活用。遠距離制御に 便利な「DIGITAL LINK」を搭載しています。

LFXシリーズ ･････････････････････････････ P.26∼

臨場感あふれる映像でメニューを訴求。見やすい映像で、視覚 を刺激します。

LF80、LF8シリーズ････････････････････････ P.12∼

AFシリーズ ･･････ P.14∼ LFE、EFシリーズ ･･･ P.18∼

LQシリーズ ････････････････････････････････P.8∼

LF50シリーズ ･･････････････････････････････ P.10

刻々と変化する情報をリアルタイムに大画面表示。広視野角で、 斜め方向からでも鮮明な表示を見ることができます。

LF80、LF8シリーズ････････････････････････ P.12∼

AFシリーズ ･･････ P.14∼ LFE、EFシリーズ ･･･ P.18∼

堅牢設計のディスプレイは、人通りが多い場所にも安心して 設置できます。動きのある広告でスペースを有効に活用します。

LQ、LF50シリーズ ･･････････････････････････P.8∼

SF1Hシリーズ････････････････････････････ P.16∼

超狭額縁の液晶ディスプレイでマルチスクリーンを構築。迫力の ある鮮明な大画面でサイネージを行います。

LFVシリーズ ････････････････････････ P.22∼

スリムデザインのディスプレイを活用。映像で店内を明るく演出 します。

LF80、LF8シリーズ････････････････････････ P.12∼

AFシリーズ ･･････ P.14∼ LFE、EFシリーズ ･･･ P.18∼

大画面

大画面

インフォ

メーション

屋外

メニュー

ボード

インフォ

メーション

マルチ

スクリーン

屋外

店内

メニュー

ボード

宣伝･

広告

運行

情報

運行

情報

宣伝･

広告

マルチ

スクリーン

店内

商業施設などで

2

3

目的や使いかた、設置環境 などに合わせて選べるディスプレイ。

企業／文教施設などで

超狭額縁ディスプレイでマルチスクリーンを構築し、メインの映像表示 装置として活用。電子黒板への書き込みもリアルタイムに表示します。 ●イラストはイメージです。

LFVシリーズ ･････････････････････････････････ P.22∼

壇上に電子黒板を設置。「セカンダリディスプレイ」機能を使用して、 書き込んだ映像をメインディスプレイにも表示できます。

BFシリーズ ････････････････････････････ P.28∼

超高精細の4Kディスプレイにより、CADなどの細かな線もクッ キリと大画面に表示します。

LQシリーズ ････････････････････････････････P.8∼

ワイヤレス機能を使用することで、持ち寄ったパソコンやタブ レット端末の映像を表示できます。

AFシリーズ ･･････････････････････････････ P.14∼

カフェテラスや学食などで、情報掲示にサイネージディスプレイ を活用。文字に加えて、写真や動画も表示できます。 電子黒板を導入することで、デジタルカメラの写真やパソコンの 映像をディスプレイに表示して、自由に書き込めます。

BFシリーズ ･････････････････････････ P.28∼

屋外への設置に対応したディスプレイを校舎入口などに設置。 情報を確実に伝える掲示板として活用できます。

LFXシリーズ ････････････････････････ P.26∼

ホール・

大講義室

ホール・

大講義室

コンピュータ・

CADルーム

ワークショップ

ゼミ室

カフェ

テラス

会議室・

中講義室

ワークショップ

ゼミ室

エント

ランス

カフェ

テラス

教室・

ラーニング

コモンズ

コンピュータ・

CADルーム

教室・

ラーニング

コモンズ

エント

ランス

LF80、LF8シリーズ ･･ P.12∼ AFシリーズ ･･････ P.14∼

SF1Hシリーズ････ P.16∼ LFE、EFシリーズ ･･･ P.18∼

講義室後方のサブディスプレイとして設置。後方の席からの 視認性を高めます。

会議室・

中講義室

LF80、LF8シリーズ････････････････････････ P.12∼

AFシリーズ ･･････ P.14∼ LFE、EFシリーズ ･･･ P.18∼

メインディスプレイ メインディスプレイ 電子黒板 電子黒板

4

5

6

7

55

V

65

V

43

V

32

V

48

V

49

V

55

V

42

V

49

V

55

V

42

V

49

V

55

V

42

V

55

V

55

V

55

V

47

V

47

V

47

V

65

V

50

V

70

V

84

V

80

V

80

V

98

V

84

V

98

V

スタンダード

••••••••••••••••• ▶P.18∼

スリム＆スタイリッシュデザイン

USBメモリーでシンプルサイネージを実現

複数台監視制御ソフトウェア対応

TH-65LFE8J

外形寸法：W1451×H829×D62 mm 本体質量：36.2 kg 消費電力：160 W

TH-55LFE8J

外形寸法：W1239×H712×D62 mm 本体質量：16.0 kg 消費電力：170 W

TH-48LFE8J

外形寸法：W1082×H624×D62 mm 本体質量：11.5 kg 消費電力：150 W

TH-43LFE8J

外形寸法：W969×H560×D61 mm 本体質量：8.7 kg 消費電力：135 W

TH-32EF1J

外形寸法：W727×H426×D64 mm 本体質量：5.3 kg 消費電力：65 W

鮮明な高精細映像で、

確実な情報伝達を実現。

●ディスプレイのV型（98V型等）は有効画面の対角寸法を基準とした大きさの目安です。 周辺機器 ・・・・・・・・・・・・・・・・P.41 おもな仕様・・・・・・・・・・・・・P.36∼ おもな機能・・・・・・・・・・・・・P.32∼

4K

•••••••••••••••••••••••••••••••••••••• ▶P.8∼

高精細4K画質の大型ディスプレイ

業務用途専用の堅牢設計＆高信頼性

柔軟な設置性＆システム拡張性

鮮明画質、高輝度パネル採用

24時間連続運転による高信頼性

システム拡張性

鮮明画質、高輝度パネル採用

24時間連続運転による高信頼性

システム拡張性

メディアプレーヤー内蔵によるシンプル設置

システム拡張性

安定運用をサポートする高信頼性

屋外サイネージ

••••••••• ▶P.26∼

太陽光の下でも見やすい高輝度パネル

屋外に強い、防塵・防水性能

システム拡張性

タッチスクリーン

••••••••• ▶P.28∼

すぐに使えるホワイトボード機能

ワイヤレス＆ネットワーク対応

ECO&便利機能搭載

大型サイネージ

••••••••• ▶P.10∼

「光ID」送信対応

スマートフォンを連携して情報提供

「光ID」対応メディアプレーヤー内蔵

屋内サイネージ

••••••••• ▶P.12∼

屋内サイネージ

••••••••• ▶P.12∼

TH-80LF50J

外形寸法：W1848×H1073×D89 mm 本体質量：60.0 kg 消費電力：380 W

TH-70LF50J

外形寸法：W1604×H931×D89 mm 本体質量：47.0 kg 消費電力：260 W

TH-98LQ70LJ

外形寸法：W2233×H1288×D113 mm 本体質量：105.0 kg 消費電力：650 W

TH-84LQ70LJ

外形寸法：W1949×H1141×D92 mm 本体質量：84.0 kg 消費電力：560 W

TH-98LQ70J

外形寸法：W2233×H1288×D122 mm 本体質量：136.0 kg 消費電力：650 W

TH-84LQ70J

外形寸法：W1949×H1141×D99 mm 本体質量：108.0 kg 消費電力：560 W

TH-55LF8J

外形寸法：W1229×H699×D72 mm 本体質量：24.7 kg 消費電力：185 W

TH-49LF8J

外形寸法：W1093×H623×D72 mm 本体質量：19.0 kg 消費電力：160 W

TH-42LF8J

外形寸法：W947×H541×D72 mm 本体質量：15.3 kg 消費電力：145 W

TH-55LF80J

外形寸法：W1229×H699×D72 mm 本体質量：24.7 kg 消費電力：190 W

TH-49LF80J

外形寸法：W1093×H623×D72 mm 本体質量：19.0 kg 消費電力：175 W

TH-42LF80J

外形寸法：W947×H541×D72 mm 本体質量：15.3 kg 消費電力：155 W

TH-55SF1HJ

外形寸法：W1229×H699×D72 mm 本体質量：24.9 kg 消費電力：190 W

TH-49SF1HJ

外形寸法：W1093×H623×D72 mm 本体質量：19.2 kg 消費電力：175 W

TH-42SF1HJ

外形寸法：W947×H541×D72 mm 本体質量：15.5 kg 消費電力：155 W

TH-55AF1J

外形寸法：W1229×H699×D72 mm 本体質量：25.0 kg 消費電力：190 W

TH-49AF1J

外形寸法：W1093×H623×D72 mm 本体質量：19.3 kg 消費電力：175 W

TH-42AF1J

外形寸法：W947×H541×D72 mm 本体質量：15.6 kg 消費電力：155 W

TH-55LFV60J

外形寸法：W1213×H684×D95 mm 本体質量：30.0 kg 消費電力：300 W

TH-55LFV70J

外形寸法：W1213×H684×D95 mm 本体質量：30.0 kg 消費電力：330 W

TH-55LFV6J

外形寸法：W1213×H684×D95 mm 本体質量：30.0 kg 消費電力：220 W

TH-47LFV5J

外形寸法：W1045×H590×D109 mm 本体質量：25.0 kg 消費電力：160 W

TH-47LFX60J

外形寸法：W1162×H706×D216 mm 本体質量：47.0 kg 消費電力：370 W

TH-47LFX6NJ

外形寸法：W1162×H706×D216 mm 本体質量：47.0 kg 消費電力：270 W

マルチスクリーン対応

▶P.22∼

狭額縁デザインによるシームレス大画面

24時間連続運転による高信頼性

プレキャリブレーションによる簡単調整

TH-80BF1J

外形寸法：W1868×H1093×D104 mm 本体質量：89.0 kg 消費電力：350 W

TH-65BF1J

外形寸法：W1517×H892×D106 mm 本体質量：58.0 kg 消費電力：215 W

TH-50BF1J

外形寸法：W1185×H705×D103 mm 本体質量：34.0 kg 消費電力：140 W

プロフェッショ ナルディスプレイ ラインアップ

LIGHT ID （55V/32型） （65V/48V/43V型）

IP55

相当

NEW

実解像度:3840×2160画素 （LQ70シリーズ） （オプションで対応）

NEW

NEW

_NEW

NEW

NEW

NEW

NEW

NEW

_NEW

（TH-55LFV70J） ®

●この紙面に掲載商品の価格には、配送・設置調整費・工事費、使用済み商品の引き取り費等は含まれておりません。 ※1:長時間の運転を行う場合は、動画での表示をおすすめします。静止画を長時間表示した場合、残像が発生することがありますが、残像は動画等を表示することで改善することができます。 ※2：実解像度: 3840×2160画素 ※3：TH-84LQ70LJ の場合。TH-98LQ70Jは122mm、TH-98LQ70LJは113mm、TH-84LQ70Jは99mm。 ※4：4K60p入力には3G-SDI端子ボードが2個必要となります。 ※5：角度付き吊り下げは10°まで対応しています。 ※6：入力信号に応じて、水平、垂直方向の周波 数とレベルの最適化を行い、引き立つ画像表現を実現します。 ※7：TH-98LQ70J比。 ※8：横設置時は前傾10度までのチルト設置が可能。縦設置時は前傾5度まで。 ※オープン価格商品の価格は販売店にお問い合わせください。 ●ディスプレ イのV型（98V型等）は有効画面の対角寸法を基準とした大きさの目安です。 ●機能を説明するための写真、設置写真はイメージです。 ●画面はハメコミ合成です。

8

9

３G-SDI端子 ボード（別売） SLOT NX 4K60p映像 入力可能※4

LQ70

（保護ガラスあり）

LQ70L

（保護ガラスなし） 約

23

％※7

軽量化

フルハイビジョンの約4倍、約829万画素という高解像度

により、高精細な画質を実現。98V/84V型の大画面に、

緻密できめ細かい映像を表示します。また、高精細な画質

で視認性が向上し、効率的な情報伝達を行えます。

堅牢性を重視したLQ70シリーズ

ディスプレイ前面に保護ガラスを採用。

外的な衝撃が加わっても割れにくい、

堅牢な設計です。駅や空港、商業施設

など、人通りの多いパブリックスペース

への設置も安心です。

大幅な軽量化を実現したLQ70Lシリーズ

前面保護ガラスをなくすことで約23％

※7

_の

軽量化を実現。特定の方が利用する

堅牢性を重視しない場所、

例えば放送局や研究室、

監視室など、または、

取り付けするための

補 強 工 事が難しい

場所にお勧めです。

TH-84LQ70J

オープン価格※ オープン価格※

TH-98LQ70J

TH-84LQ70LJ

オープン価格※ オープン価格※

TH-98LQ70LJ

堅牢性に優れた高精細大型ディスプレイが、

美しく、視認性の高い映像でコンテンツを表示。

奥行き92

mm

※3

のスリムデザイン

大画面ながら、薄型軽量設計を実現しました。

縦設置にも対応

スペースに合わせて設置方向

を選べます。縦設置時もバック

ライト寿命は変わりません。

スピーカー内蔵

20W［10W+10W］スピーカーを内蔵。映像

と音声をワンボディでまとめているので、視覚

と聴覚に訴求が行えます。

近距離視聴に、より適した映像表現力

最適視聴距離が短い4Kディスプレイは、画面の近くで見られることが多い

商業施設のサイネージなどでも、リアルできめ細かい映像を提供できます。

●快適にご覧いただける距離は映像の内容や視聴環境、体調などで異なります。

「3D-LUT（三次元ルックアップテーブル）色補正」搭載

3原色（RGB）とその補色（CMY）の6つの座標軸でバランスを保ちながら、

低輝度から高輝度まで忠実な色再現を実現しています

【最適視聴距離の比較】 TH-98LQ70J ：1288mm×1.5倍=約2m TH-103PF12J ：1419mm×3倍=約4m

高画質4K表示

98V/84V型 の 大 画 面で、

フルハイビジョンの約4倍の

精細な映像を表示します。

ねじれに強い専用アルミフレーム

専用アルミフレーム構造のため、ねじれに強く、

設置時も安心です。 頻繁な運搬、設置工事

を伴うレンタル用途にも適しています。

24時間連続稼働に対応

※1 ※1

耐久性の高い部品の採用で、

24時間の連続運転に対応

しています。

●フルHD画像（イメージ） ●4K画像（イメージ） 約

207

万画素 約

829

万画素

監視室などの24時間連続運用にも対応

ファンクションスロット「SLOT NX」採用

新たな4Kインターフェースのファンクションスロット としてSLOT NXを開発。オプションの3G-SDI 端子ボードを装着することで、SDI接続が可能。 放送局、レンタル用途や長距離接続する場合に 最適です。

柔軟な設置性

前傾10度までのチルト設置が可能

※8 LQシリーズの設置金具取付位置やネジ穴は、当社大型プラズマディスプレイと同一に なっているため、設置部材などをそのまま使用可能。設置時の省力化・コスト削減に つながります。また、本体にはアイボルトを装着できるので、クレーンで本体を吊して、 運搬・設置を行うことができます。

84

V

84

V

98

V

98

V

フルハイビジョン映像やPC信号も美しく表現

新世代画像処理技術（ディティールクラリティプロセッサー3

※6

_{）により、4K}

映像以外のコンテンツも高画質に表現。また、従来難しかった動きのある

映像もブレを抑えて滑らかに補正します。

オプション（別売）

●価格はすべてオープン価格※です。●設置スタンド／金具は受注生産品です。 3G-SDI端子ボード※4 （音声対応） TY-TBN03G デジタルリンク スイッチャー ET-YFB200 ●4K信号入力には対応しておりません。 デジタル インターフェースボックス ET-YFB100 ●4K信号入力には対応しておりません。 据置きスタンド

TY-ST103PF9 据置きスタンドTY-ST85P12 移動式スタンド（キャスター付）TY-ST85PB1 天吊り金具（片面吊り） ※5 TY-CE103PS10 天吊り金具（片面吊り） ※5 TY-CE85PS12 壁掛け金具（垂直取付型） TY-WK85PV12 壁掛け金具（垂直取付型） TY-WK103PV9 予兆監視ソフトウェア ET-SWA100

フルハイビジョン

4K

大画面を活かした4入力マルチ画面表示

LQシリーズは、専用プロセッサー等を使わず、リモコンの「MULTI DISPLAY」

ボタンを押すだけで、全画面表示から4入力マルチ画面に切り換えられます。

テレビ会議やサイネージ、監視モニターで細部をチェックするなどさまざまな

用途で使えます。

●入力信号と4入力マルチ画面表示にはいくつかの制限があります。●3G-SDI入力および4K信号は、4入力マルチ画面 には対応していません。 ●SLOT NXはSLOT2.0と 互換性がありません。 ●アイボルトを利用しての常設には対応していません。 画面高さの 約

1.5

倍

最適視聴距離 画面高さの 約

3

倍

最適視聴距離 フルハイビジョン映像 （イメージ） （イメージ）新世代画像処理後 4K映像 フルハイビジョン映像

LQ

シリーズ

4K

液晶ディスプレイ

細部まで緻密な4K高画質

その他機能

用途に合わせて選べる2タイプ

●画像はフレーム構造を示したイメージです。実際の外観とは異なります。 ３軸（RGB）色補正 ６軸（RGB/CMY）色補正 1画面表示 4画面表示

4入力マルチ画面を

リモコンで簡単に切り換え

大勢の方が利用する場所に 特定の方が利用する場所に ※2 ※1

84

V型

98

V型

84

V型

98

V型 実解像度: 3840×2160画素 98V型 84V型 84V型 98V型 84V型 98V型 84V型 実解像度: 3840×2160画素

※1:長時間の運転を行う場合は、動画での表示をおすすめします。静止画を長時間表示した場合、残像が発生することがありますが、残像は動画等を表示することで改善することができます。 ※2：70V型の場合。80V型は約60kg。 ※オープン 価格商品の価格は販売店にお問い合わせください。 ●ディスプレイのV型（80V型等）は有効画面の対角寸法を基準とした大きさの目安です。 ●機能を説明するための写真、設置写真はイメージです。 ●画面はハメコミ合成です。 ●この紙面に掲載商品の価格には、配送・設置調整費・工事費、使用済み商品の引き取り費等は含まれておりません。

10

11

80v

70v

高輝度・大画面のディスプレイが、

目にとまりやすく、効果的な情報発信を実現。

オプション（別売）

●価格はすべてオープン価格※です。 据置きスタンド TY-ST65P20 （垂直取付型）壁掛け金具 TY-WK70PV50

TH-70LF50J

オープン価格※ オープン価格※

TH-80LF50J

高輝度「LEDバックライト」採用

明るいロビーなどでも映える、

高輝度700cd/㎡の鮮明な

映像を表示します。

ファンクションスロット「SLOT2.0」採用

ファンクションボード（別売）を装着する

ことで、用途に合わせてディスプレイを

カスタマイズすることが可能。

スタイリッシュ＆スリムデザイン

薄型軽量設計により、奥行き89mm、質量約47kg

※2

_を

実現。ベゼル幅を抑えたスリムデザインを採用しました。

ファンレス設計を実現するこ

とで、24時間連続の運用に

対応しています。

縦設置にも対応

24

時間

連続稼働

HD-SDI端子ボード （音声対応） TY-FB10HD

70

V

80

V

24時間連続稼働に対応

※1

スペースに合わせて設置方向

を選べます。縦設置時もバック

ライト寿命は変わりません。

LF50

シリーズ

大型サイネージ

液晶ディスプレイ

高精細・大画面ディスプレイのサイネージシステムが、

集目度の高い鮮明映像で、効果的な情報提供を実現。

パナソニックセンター東京

Active Learning Camp

［東京都 江東区］

ゆったりとレースを観戦できる会員制場外馬券発売所に、98V型4K液晶ディスプレイ を導入。迫力のレース中継映像と、馬の顔つきや筋肉の具合などを忠実に再現する 高精細映像をお客様に提供しています。 ボートレースの場外発売所に、98V型4K液晶ディスプレイ30台を核とした館内映像配信 システムを導入。レース前には「4入力マルチ画面表示」機能を使用して、多様な情報を効 率よく掲示。レース中はスピード感あふれる大迫力の実況映像をお客様に提供しています。

東京急行電鉄株式会社様

渋谷駅

［東京都 世田谷区］ 効率的かつスピーディなコンテンツの多言語化に対応するため、交通広告設備を刷新。 映像表示装置として近距離視聴に適した4K液晶ディスプレイを導入。本体保護用の ケースなどを使用せずに設置できる高い堅牢性で、コストの低減と工期短縮を実現しました。 駅のリニューアルに合わせて、改札口の前に新たなデジタルサイネージシステムを導入。 文字や細い線もシャープに表示できる4K液晶ディスプレイの鮮明で緻密な映像、畳 1枚を超える大画面サイズで、駅の利用客に対して効果的な情報発信を行っています。

阪急電鉄株式会社様

梅田駅

［大阪市 北区］ オリンピックやパラリンピックの知識や、それらを通じた世界中の多様な価値観や文化、 生活習慣などを学んでもらう教育支援型展示施設に、美しく鮮明な映像を表示する 4K液晶ディスプレイを設置。テレビ会議システムを導入し、遠隔講義に対応しています。 24時間運用する国際空港の到着口出口に98V型4K液晶ディスプレイを活用した 「ウェルカムボード」を2基導入。超高精細4K映像はもちろん、HD映像も補正して鮮明 な映像で来日したお客様をお出迎えしています。

新関西国際空港株式会社様

［大阪府 泉佐野市］

ボートピア神戸新開地様

［神戸市 兵庫区］

オフト京王閣様

［東京都 調布市］

より詳細な説明やその他の納入事例などをご用意しています。業務用ディスプレイ「まかせなサイト」

http://panasonic.biz/prodisplays/examp/index.html

をぜひご覧ください。

4K/大型サイネージ液晶ディスプレイ

納入事例

保護ガラス TY-PG80LF50 （生産完了品） 保護ガラス TY-PG70LF50 （生産完了品） 80V型 80V型 70V型

70

V型

80

V型 ※1 ※1 （オプションで対応） 80V型 70V型

※1：長時間の運転を行う場合は、動画での表示をおすすめします。静止画を長時間表示した場合、残像が発生することがありますが、残像は動画等を表示することで改善することができます。 ※2：ロングリーチモードを持つ伝送器との接続であ れば最長150mまでの伝送が可能です。ただし、送信できる映像は、1080/60p 以下の解像度に限られます。CAT5e 以上のSTP ケーブルをご使用ください。 ※3：ハンドルを除く。 ※オープン価格商品の価格は販売店にお問い合わせください。 ●ディスプレイのV型（55V型等）は有効画面の対角寸法を基準とした大きさの目安です。 ●機能を説明するための写真、設置写真はイメージです。 ●画面はハメコミ合成です。 ●この紙面に掲載商品の価格には、配送・設置調整費・工事費、使用済み商品の引き取り費等は含まれておりません。

12

13

オフ時 調整後 オフ時 調整後 オフ時 調整後

6.3mm

16mm

LF60/LF6

シリーズ

シリーズ

LF80/LF8

SNMP マネージャー トラブル発生 警告発生 メール サーバー 監視対象ディスプレイ 監視サーバー メール送信 アクセス ポイント SNMP Trap送信 イントラネット トラブル情報 警告情報 監視 ノートパソコン タブレット メイン信号 バックアップ_信号 メイン信号 バックアップ_信号 メイン信号 バックアップ_信号 メイン信号 バックアップ_信号 メイン信号 バックアップ_信号 45° 横設置 縦設置 横設置 45° 45° 45° 縦設置 横設置 縦設置 45° 45° 45° 45° 電源ランプ 電源ランプ

高性能画像エンジンを搭載、今までにない多彩な映像調整が可能。

再生順や時間を設定できるシナリオに対応

MPEGノイズリダクション

リファインエンハンサ

カラーエンハンスメント

TH-42LF8J

オープン価格※

TH-49LF8J

オープン価格※ オープン価格※

TH-55LF8J

TH-42LF80J

オープン価格※

TH-49LF80J

オープン価格※ オープン価格※

TH-55LF80J

空間に応じたフレキシブルな設置が可能。

24時間連続稼働

※1

にも対応したサイネージモデル。

オプション（別売）

●価格はすべてオープン価格※です。

LF60/LF6シリーズに比べてべゼル幅が半分以下、奥行き

もわずか57mm

※3

_{の薄型設計を実現。空間に溶け込み、}

インパクトのあるアイキャッチが提供できます。

コンテンツを保存したUSBメモリーを本体に挿すだけで自動再生。セットトップ

ボックスやパソコンを使用せずに、簡単にサイネージを展開できます。

USBメモリーに静止画や動画を用意し、

シナリオファイルを作るとコンテンツの

再生順や再生時間を指定できます。

フェイルオーバー&フェイルバック機能を搭載。映像表示の中断が許されな

い監視室やデジタルサイネージなどに最適です。

スペースに合わせて、設置方向を選べます。縦設置時も

バックライトの寿命は変わりません。さらに、前傾･後傾や

回転させての設置も可能となりました。

色変化が少ない、広視野角IPSパネル

複数台監視制御ソフトウェア

（無償ソフトウェア）

対応

LANを経由し最大2048台の機材をグループ単位で監視、制御できる

「複数台監視制御ソフトウェア」に対応。スケジュール機能も使用できます。

スピーカー内蔵

20W［10W+10W］スピーカーを内蔵。映像と音声をワンボディでまとめ

ているので、視覚と聴覚に訴求が行えます。

DIGITAL LINKに対応

駅や空港、商業施設などパブリックスペース

や、監視ルームへの設置に適しています。

豊富な入出力端子を装備

し、幅広いビジネス用途に

応えます。

空港などでの24時間連続運用に最適

斜め方向から見ても鮮明な映像を表示

デジタルリンク スイッチャー ET-YFB200 デジタル インターフェースボックス ET-YFB100 据置きスタンド TY-ST43PE8

緊急時に対応するフェイルオーバー＆フェイルバック

42

V

49

V

55

V

24時間連続稼働に対応

※1

従来のディスプレイではスタンダード、ダイナミックといった映像設定がプリセットされて

いましたが、LF80/LF8シリーズは、コンテンツや環境に合わせて最適な映像モードが

選べるようにメニューが充実しました。使用環境に合わせて見やすいモードを選べます。

6軸カラーマネージメント

赤、緑、青、および補色のシアン、マゼンタ、黄で個別に画像の色合い、色の

濃さ、明るさのパラメーターを調整可能です。

カラーエンハンスメント

映像の特長に合わせて色を強調しメリハリや色ノリの良い映像を表現します。

リファインエンハンサ

リサイズなどによって生じた不明瞭な映像の輪郭部を補正し、映像の解像感

を高めます。

MPEGノイズリダクション

デジタル映像信号に特有のブロックノイズ、モスキートノイズを抑えるノイズ

リダクションを搭載。映像が持つ本来の美しさを忠実に再現します。

ビビッドサイネージ･･････ 明るい環境下のサイネージに適した画像

ナチュラルサイネージ ･･･ 色の再現性を重視した自然な色合いの画像

スタンダード･･･････････ 原画を忠実に再現した画像

監視 ････････････････ 明るさを抑え階調性を重視した画像

グラフィック ･･･････････ パソコン入力に適した画像

DICOM

＊

_{･････････････ 明るさを抑え階調性を重視した画像}

表示するコンテンツ、空間に適した映像モードを選択

空間に溶け込むスタイリッシュデザイン

フレキシブルな設置が可能

USBメディアプレーヤー内蔵

左右角度のある場所から見ても輝度や色変

化が少なく鮮明な映像を提供します。公共

施設などの広い場所でも、

多くの人に正しい情報を

発信できます。

監視 グラフィック DICOM＊ ビビッドサイネージ ナチュラルサイネージ スタンダード ●サイネージに便利なテンプレートについては http://panasonic.biz/prodisplays/download/template/ を ご覧ください。 ●シナリオファイルの作成については下記の取扱説明書ダウンロードページの最後に掲載し ています。 http://panasonic.biz/prodisplays/download/maunal/ をご覧ください。 ●対応フォーマットの ファイルでも再生できないものがあります。制限事項については、取扱説明書をご確認ください。 ●メイン/バックアップ信号の使用可能な組み合わせに制限があります。詳しくはLF80/LF8の商品 サイトをご参照ください。 http://panasonic.biz/prodisplays/products/lf80series/function.html メイン信号が途切れても… 即座にバックアップ信号に切り換え 元の画像を表示 信号が復帰すると

フェイルバック

＊DICOMの名称を用いますが、本機は医療機器ではありませんので表示画像を診断などの用途に使用しないでください。 ●回転は垂直設置時のみ可能です。必ず電源ランプを下側にして設置してください。 回転（左右45°まで） 回転（左右45°まで） 前傾（45°まで） 後傾（45°まで） 万一のトラブルを察知し、安定した 運用をサポートするソフトウェア。 予兆監視ソフトウェアは、イントラネット内 にあるディスプレイやプロジェクターの状態 を監視。機器のエラーや予測される問題を 検出し、本ソフトウエアをインストールした監 視サーバーを、遠隔でタブレットやノートパソ コンから、モニタリングすることも可能です。 ●詳しくは http://panasonic.biz/prodisplays/products/swa100/ をご覧ください。 壁面への取り付けにはVESA規格標準の 金具をご使用いただけます。 VESA規格では、ディスプレイに壁掛け金具やスタンド を取り付ける際の寸法について国際規格を定めており、 LF80/LF8シリーズもこの規格に準拠しています。 静止画 JPG、JPEG、JPE 動画 AVI、MKV、ASF、WMV、TS、MTS、_{MP4、3GP、MOV、FLV、F4V} ●対応フォーマット（拡張子）

LF80/LF8

シリーズ

屋内サイネージ

液晶ディスプレイ

LANケーブル1本

※2

_{で、映像/}

音声/制御信号を最長150m

伝送することができます。

Blu-ray/DVD STB パソコン VTR 書画カメラ 予兆監視ソフトウェア ET-SWA100シリーズ ●ライセンスの種類によって品番末尾の記号が 異なります。 ●複数台監視制御ソフトウェアについては http://panasonic.biz/prodisplays/download/software/multi/ をご覧ください。

42

V型

49

V型

55

V型 ※1 ※1

42

V型

49

V型

55

V型

※1：長時間の運転を行う場合は、動画での表示をおすすめします。静止画を長時間表示した場合、残像が発生することがありますが、残像は動画等を表示することで改善することができます。 ※2：ストレージ全体の容量となります。OSが容量 の一部を使用します。 ※3：一部のパートナー社製アプリケーションは対応していないものがあります。 ※オープン価格商品の価格は販売店にお問い合わせください。 ●ディスプレイのV型（55V型等）は有効画面の対角寸法を基準とした大きさ の目安です。 ●機能を説明するための写真、設置写真はイメージです。 ●画面はハメコミ合成です。 ●この紙面に掲載商品の価格には、配送・設置調整費・工事費、使用済み商品の引き取り費等は含まれておりません。

14

15

SNMP マネージャー トラブル発生 警告発生 メール サーバー 監視対象ディスプレイ 監視サーバー メール送信 アクセス ポイント SNMP Trap送信 イントラネット トラブル情報 警告情報 監視 ノートパソコン タブレット OpenPort PLATFORM 搭載ディスプレイ AFシリーズ パナソニック アプリサーバー USBメモリーやmicroSDカード

パートナー社製

アプリケーション

LAN RS232C 電源 コード 電源 コード コード電源 無線LAN HDMI

シンプル

設置

TH-42AF1J

オープン価格※ オープン価格※

TH-49AF1J

オープン価格※

TH-55AF1J

Android

™

OS採用のOpenPort PLATFORM 搭載。

高い信頼性でスムーズな運用をサポートする

デジタルサイネージディスプレイ

オプション（別売）

●価格はすべてオープン価格※です。

プレーヤー機能を内蔵しているためSTBやパソコン

などの外部機器や配線のためのケーブルが不要。

無線LANにも対応し、設置の手間やコストを削減。

スマートなサイネージ運用が実現できます。

シンプル設置＆運用

外部機器やケーブルが不要

高い信頼性

左右角度のある場所から見ても輝度や色変化が少なく鮮

明な映像を提供します。公共施設などの広い場所でも、多

くの人に正しい情報を発信できます。

空間にとけ込む、明るく見やすい鮮明な映像

色変化が少ない、広視野角IPSパネル採用

AFシリーズのベゼル幅はわずか6.3mm。映像のインパクトを高め、洗練され

たデザインで設置環境に調和します。前後方向に最大45度までの傾き設

置にも対応しています。

インテリア性に優れたスタイリッシュデザイン

提携パートナー会社のアプリケーションの

インストールをサポートするパナソニックア

プリサーバーを用意。ネットワーク経由でア

プリケーションをインストールでき、運用まで

のステップを効率化できます

※3

_{。また、USB}

メモリーやmicroSDカードからもインストール

が可能なので設置をシンプルに行えます。

新時代のニーズに応えるディスプレイ。

パ ナソニックが 独 自に 開 発したOpenPort

PLATFORM 搭 載 のAFシリー ズ。Android

™

OSを活用したプラットフォームは、高性能SoC

（System on a Chip）採用により、アプリケー

ションのパフォーマンスを最大限に発揮できます。

また、多彩なアプリケーションを安心してお使い

いただくため、提携パートナー会社と相互に動作

検証を行うことで安定した運用をサポート。シン

プルでありながら柔軟に使いこなせる拡張性を

備えたディスプレイは、幅広いシーンで頼りになる

存在です。多様なメッセージをインパクトのある

映像で効果的に発信します。

アプリケーションを簡単インストール

OpenPort PLATFORM は、さまざまな

サイネージソフトウェアメーカーのソフト

ウェアにも対応しています。提携パート

ナー会社との相互検証により、安定した

運用をサポートします。

相互動作検証済みアプリで安心＆手軽な運用

高品質なデバイスの採用によって、24時間連続稼働

※1

に対応します。縦置き設置時でも、画質を損なうことなく

長時間にわたり安定運用。公共施設や店舗、レストラン

などのサイネージとして幅広くお使い

いただけます。

24時間連続稼働に対応

※1

ファンレス設計により、周囲のホコリを吸い込むことで発生するトラブルを防

止。人通りの多い場所などでの設置も安心です。

ホコリの影響を防ぐファンレス設計

据置きスタンド TY-ST43PE8

42

V

49

V

55

V

万一のトラブルを察知し、安定した 運用をサポートするソフトウェア。

提携パートナー

順次追加中

予兆監視ソフトウェアは、イントラネット内にある ディスプレイやプロジェクターの状態を監視。機 器のエラーや予測される問題を検出し、本ソフト ウエアをインストールした監視サーバーを、遠隔 でタブレットやノートパソコンから、モニタリングす ることも可能です。 ●詳しくは http://panasonic.biz/prodisplays/products/swa100/ をご覧ください。 壁面への取り付けにはVESA規格標準の 金具をご使用いただけます。 VESA規格では、ディスプレイに壁掛け金具やスタンド を取り付ける際の寸法について国際規格を定めており、 AFシリーズもこの規格に準拠しています。

AF

シリーズ

屋内サイネージ

液晶ディスプレイ

予兆監視ソフトウェア ET-SWA100シリーズ ●ライセンスの種類によって品番末尾の記号が異なります。 ■詳しくは販売店にお問い合わせください。 （2016年5月1日現在）

42

V型

49

V型

55

V型 ※1 ※1

NEW

NEW

NEW

AndroidロボットはGoogleによって制作・共有されたもの を再現または修正したものであり、クリエイティブコモンズ 3.0アトリビューションライセンスに記載の条件に基づい て使用されています。

グラフィック

プロセッサー

メモリー

1 GB

ストレージ

8 GB

※2

クアッドコア

1 GHz

CPU

CPU、GPU、メモリーを1つのチップ （SoC：System on a Chip）に搭載 ®

※1：長時間の運転を行う場合は、動画での表示をおすすめします。静止画を長時間表示した場合、残像が発生することがありますが、残像は動画等を表示することで改善することができます。 ※2：OSの種類やバージョン、カメラの性能など の利用条件を満たしたスマートフォンに限ります。 ※3：ハンドルを除く。 ※オープン価格商品の価格は販売店にお問い合わせください。 ●ディスプレイのV型（55V型等）は有効画面の対角寸法を基準とした大きさの目安です。 ●機能を説明 するための写真、設置写真はイメージです。 ●画面はハメコミ合成です。 ●この紙面に掲載商品の価格には、配送・設置調整費・工事費、使用済み商品の引き取り費等は含まれておりません。

16

17

光ＩＤサービス

プラットフォーム

SF1Hシリーズ

④情報取得

Webサーバー等

①ID受信

③リンク展開

②ID問合せ

SNMP マネージャー トラブル発生 警告発生 メール サーバー 監視対象ディスプレイ 監視サーバー メール送信 アクセス ポイント SNMP Trap送信 イントラネット トラブル情報 警告情報 監視 ノートパソコン タブレット 光ID対応STB 配信サーバー USB メモリー パソコン ネットワーク 配信 コンテンツ ＋ 「光ID」 コンテンツ ＋ 「光ID」

0 1 0 1 1 1 0 1

・・・・

光ＩＤ

監視パソコン ＋ 「複数台監視制御ソフトウェア」 監視パソコン ＋ 「複数台監視制御 ソフトウェア」 USBメモリー LAN

6.3mm

50% OFF! 50% OFF! ¥5,000以上 お買い上げの お客様にもれ フライド チキンⓈ プレゼント □□□□□□□ □□□□□□□ □□□□□□□ □□□□□□□ □□□□□□□ NEXT▼ ¥500 Ticket ¥500 Ticket □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ □□□□□□□□ NEXT ▼ 2 for 1 2 for 1 Campaign Campaign チケットを見せると フライド ポテトⓈ プレゼント

TH-42SF1HJ

オープン価格※

TH-49SF1HJ

オープン価格※ オープン価格※

TH-55SF1HJ

光ID技術により、多彩な情報提供ソリューションを実現する

デジタルサイネージディスプレイ。

オプション（別売）

●価格はすべてオープン価格※です。

SF1H

シリーズ

屋内サイネージ

液晶ディスプレイ

デジタルリンク スイッチャー ET-YFB200 デジタル インターフェースボックス ET-YFB100 据置きスタンド TY-ST43PE8 万一のトラブルを察知し、安定した 運用をサポートするソフトウェア。 予兆監視ソフトウェアは、イントラネット内 にあるディスプレイやプロジェクターの状態 を監視。機器のエラーや予測される問題を 検出し、本ソフトウエアをインストールした監 視サーバーを、遠隔でタブレットやノートパソ コンから、モニタリングすることも可能です。 ●詳しくは http://panasonic.biz/prodisplays/products/swa100/ をご覧ください。 壁面への取り付けにはVESA規格標準の 金具をご使用いただけます。 VESA規格では、ディスプレイに壁掛け金具やスタ ンドを取り付ける際の寸法について国際規格を定め ており、SF1Hシリーズもこの規格に準拠しています。 予兆監視ソフトウェア ET-SWA100シリーズ ●ライセンスの種類によって品番末尾の記号が 異なります。

42

V

49

V

55

V

ディスプレイ本体に、光ID送信に対応した、USBメディアプレーヤー機能を

搭載。静止画または動画コンテンツ 「光ID」を保存したUSBメモリーをディ

スプレイ本体に挿入するだけで、簡単にサイネージシステムを構築できます。

「光ID」対応のUSBメディアプレーヤーで、簡単サイネージ

空間に溶け込むスタイリッシュデザイン＆高い視認性

システム概要イメージ

●光IDシステムの構築には、別途光IDライセンス

（有償）の契約が必要です。

独自開発の高速バックライト制御技術に

よりディスプレイから「光ID」の送信を実現。

スマートフォン

※2

_{搭載のイメージセンサー}

(カメラ)を活用し、専用アプリケーションを

用いて「光ID」を認識することで関連情報

を表示することができます。

コンテンツと「光ID」をネットワーク経由で 光ID対応セットトップボックスに配信

〈本格サイネージシステム〉

USBメモリーに保存したコンテンツと「光 ID」をUSBメディアプレイヤー機能で再生

〈USBで簡単サイネージ〉

作成したプレイリストをUSBメモリーに 保存。ディスプレイ本体に挿入すると、 自動的にコンテンツが再生します。

スタンドアローン型

パソコン１台で、特定のネットワーク内にある複数の ディスプレイへのコンテンツを配信。また、コンテンツ の書き換えも可能。スケジュールに合わせた配信に も対応します。 コンテンツの登録やプレイリストの作成に加え、「光ID」とコン テンツの紐付けも行えます。

プレイリスト

複数台配信型（イントラネット）

SF1Hシリーズはべゼル幅6.3mm、奥行きわずか

57mm

※3

_{の薄型設計を実現。空間に溶け込み、}

映像をほぼ画面いっぱいに表示するため、インパ

クトのあるアイキャッチが提供できます。

コンテンツや環境に合わせて最適な映像モードが選べるようにメニューが

充実しました。使用環境に合わせて見やすいモードを選べます。

インテリア性に優れたスタイリッシュデザイン

用途に応じて最適な映像を表示する多彩な画質モード

左右角度のある場所から見ても輝度や色変化が少なく

鮮明な映像を提供します。公共施設などの広い場所でも、

多くの人に正しい情報を発信できます。

色変化が少ない、広視野角IPSパネル採用

「複数台監視制御ソフトウェア」（無償ソフトウェア）を使用して、プレイリストを簡単に 作成できます。作成したプレイリストは、USBメモリーに保存してディスプレイ本体に挿 入（スタンドアローン型）。さらに、LAN接続された特定のネットワーク内にある複数の ディスプレイにプレイリストを配信したり、書き換えも容易に行えます（複数台配信型）。

プレイリストを簡単作成

ディスプレイに表示する各コンテンツに合わせて「光ID」を個別に紐付けることが可能。 そのため、１台のディスプレイでより多くの情報配信を行うことができます。

各コンテンツに連動した情報配信が可能

従来のサイネージシステム

_{SF1Hシリーズに}

リプレイス

既存のプレーヤーを

そのまま使用可能

「光ID」対応サイネージ

催事スペース

通路

売場スペース

サイネージA：45秒 光ID（01） サイネージB：30秒 光ID（02） サイネージC：90秒 光ID（03） ●複数台監視制御ソフトウェアについては http://panasonic.biz/prodisplays/download/software/multi/ をご覧ください。 ●同期再生には対応していません。 ●光IDシステムの構築には、別途光IDライセンス（有料）の契約が必要です。

ディスプレイ本体に「光ID」を１IDのみ保存できます。既存のサイネージシス

テムを大きく変更することなく、容易に「光ID」対応サイネージへ変更するこ

とができます。

既存のサイネージシステムを、

「光ID」対応サイネージへ

●使用できる「光ID」は1IDのみです。コンテンツとの紐付けはできません。 ●光IDシステムの構築には、別途光IDライセンス（有料）の契約が必要です。

●光IDソリューションについて詳しくは

http://panasonic.biz/it/light-id/

をご覧ください。

●東京ビッグサイト様については http://www.bigsight.jp をご覧ください。

東京ビッグサイト様で

光ID技術を体験していただけます。

開始 終了

42

V型

NEW

49

V型

NEW

55

V型

NEW

※1

LIGHT ID

●端子部の構造上、接続ケーブル/USBメモリーによってはご利用いただけないものがあります。必ず仕様書の図面でご確認ください。LFEシリーズの仕様書は http://panasonic.biz/prodisplays/lfe_specsheet/ をご覧ください。 ●この紙面に掲載商品の価格には、配送・設置調整費・工事費、使用済み商品の引き取り費等は含まれておりません。 ※1：65V/55V/48V型の場合。43V型は61mm。 ※2：65V型の画面上/左/右側のベゼル幅。下側は10.5mm。55V型は画面上/左/右側12.6mm、下側14.45mm。48V型は画面上/左/右側11.9mm、下側14.7mm。43V型は画面上/左/右側11.9mm、 下側14.9mm。 ※オープン価格商品の価格は販売店にお問い合わせください。 ●ディスプレイのV型（65V型等）は有効画面の対角寸法を基準とした大きさの目安です。 ●機能を説明するための写真、設置写真はイメージです。 ●画面はハ メコミ合成です。

18

19

SNMP マネージャー トラブル発生 警告発生 メール サーバー 監視対象ディスプレイ 監視サーバー メール送信 アクセス ポイント SNMP Trap送信 イントラネット トラブル情報 警告情報 監視 ノートパソコン タブレット 監視・制御 最大2048台 LAN イントラネット経由 監視端末 「複数台監視制御ソフトウェア」 インストール 本体奥行き

62

mm

※1

スタイリッシュなデザインで、

商業施設や会議室などに適したスタンダードモデル。

オプション（別売）

●価格はすべてオープン価格※です。 据置きスタンド TY-ST43PE8 据置きスタンド TY-ST65PE8

TH-43LFE8J

オープン価格※

TH-48LFE8J

オープン価格※ オープン価格※

TH-55LFE8J

オープン価格※

TH-65LFE8J

43

V

48

V

55

V

65

V

簡単で手軽なシンプルサイネージを実現

例えばTH-65LFE8Jなら、奥行きわずか62mm

※1

_{の薄型設計。}

ベゼルの幅も7.5mm

※2

_{にスリム化し、凸面を極限まで抑えた}

フラットデザインを実現。より映像が引き立つため、コンテンツの

視認性が向上し、高いアイキャッチ効果が期待できます。

画面下側のベゼル幅を大幅に削減して、画面の上下でベゼル幅の差を

3mm以下に抑えた「イーブンベゼルデザイン」を採用。縦設置時にも画

面が本体中央に うため、自然な見え方になります。

イーブンベゼルデザイン

複数台監視制御ソフトウェア

（無償ソフトウェア）

対応

パソコン1台で、LANを経由し最大2048台の機材を監視、制御できる「複

数台監視制御ソフトウェア」に対応。監視機能は、複数機材の状態をグ

ループ単位で一覧表示。各機材の詳細情報も表示できます。さらに、本体

に挿したUSBメモリー内のコンテンツに書き換えることが可能になります。

万一のトラブルを察知し、 安定した運用をサポートするソフトウェア。 予兆監視ソフトウェアは、イントラネット内にあるディスプレイ やプロジェクターの状態を監視。機器のエラーや予測される 問題を検出し、本ソフトウエアをインストールした監視サー バーを、遠隔でタブレットやノートパソコンから、モニタリング することも可能です。 ベゼル幅

7.5

mm

※2

その他にも多彩な機能を採用

シンプルサイネージ

コンテンツをUSBメモリーに保存して、本体

に挿すだけで、手軽にサイネージを行えます。

チルト設置対応

LFE8シリーズは、前傾20°

までのチルト設置

に対応（横設置時のみ）。画面を傾けて、

視認性を高めた設置ができます。

縦設置にも対応

スペースに合わせて、縦設置

が可能です。

LFE

シリーズ

スタンダード

液晶ディスプレイ

インテリアに溶け込むスタイリッシュなベゼルデザイン

ディスプレイ本体に「USBメディアプレーヤー」を内蔵しており、コンテンツを

保存したUSBメモリーを本体に挿すだけで、簡単に自動再生。セットトップ

ボックスやパソコンを使用せずに、簡単にサイネージを行えます。また、シナリオ

ファイルを作成すると、コンテンツの再生順番や再生時間を指定できます。

USBメディアプレーヤー

USBメモリーを使用して、マスターディスプレイの設定情報をその他のディス

プレイにコピーできます。複数台を設置をする際、設定の時間を削減します。

●クローニング機能は同じシリーズ、同じ画面サイズのディスプレイにのみ有効です。 ●55V/ 48V/43V型は小型のUSBメモリー、または延長ケーブルをご使用ください。 ●対応フォーマットのファイルでも再生できな いものがあります。制限事項については、 取扱説明書をご確認ください。 静止画 JPG、JPEG、JPE 動画 AVI、MKV、ASF、WMV、TS、MTS、_{MP4、3GP、MOV、FLV、F4V} ●対応フォーマット

クローニング機能

10.8mm

画面上側

7.5mm

17.9mm

画面下側

10.5mm

7.1mm

下側の差上側と

3.0mm

ベゼル幅

従来モデル

（TH-65LFE7J）

TH-65LFE8J

■画面上下のベゼル幅（65V型の場合）

●生産時期によって対応していない製品がございます。詳しくは、複数台監視制御ソフトウェアのホームページ http://panasonic.biz/prodislplays/download/software/multi/index.html をご確認ください。 ●詳しくは http://panasonic.biz/prodisplays/products/swa100/ をご覧ください。 ●写真はTY-ST43PE8 壁面への取り付けにはVESA規格標準の金具をご使用いただけます。 VESA規格では、ディスプレイに壁掛け金具やスタンドを取り付ける際の寸法に ついて国際規格を定めており、LFE8シリーズもこの規格に準拠しています。

20°

サイネージに便利なテンプレートをご用意

ダウンロードして、すぐに使えるサイネージ用テンプレート（PPT形式）を各種

ご用意しています。編集後、対応フォーマットに変換してUSBメモリーに保存

すると、ディスプレイ本体に挿すだけで再生できます。

●55V/48V/43V型は小型のUSBメモリー、または延長ケーブルをご使用ください。 ●シナリオファ イルの作 成については下 記の取 扱 説 明 書ダウンロードページの最 後に掲 載しています。 http://panasonic.biz/prodisplays/download/maunal/ をご覧ください。 ●USB入力には制限事項があります。詳しくは取扱説明書をご確認ください。

〈テンプレートの例〉

▶こちらからダウンロード http://panasonic.biz/prodisplays/download/template/ 予兆監視ソフトウェア ET-SWA100シリーズ ●ライセンスの種類によって品番末尾の記号が異なります。

設定情報をコピー

マスターディスプレイ 「画質の調整」「音声の調整」「初期設定」「位置調整」 「Options」メニューの設定、調整値

コピーできるデータ

43

V型

48

V型

55

V型

65

V型 55V型48V型43V型 65V型 （65V/48V/43V型） （55V型）
