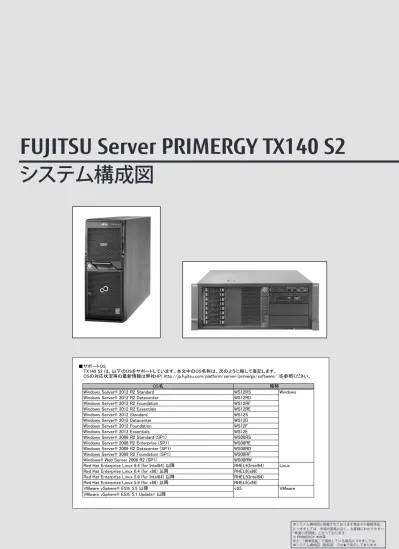

PRIMERGY TX140 S2 システム構成図 (2014年5月版) 樹系図

システム構成図

■サポートOS

TX140 S2 は、以下のOSをサポートしています。本文中のOS名称は、次のように略して表記します。

OSの対応状況等の最新情報は弊社HP( http://jp.fujitsu.com/platform/server/primergy/software/ )を参照ください。

Windows Server® 2012 R2 Standard

WS12RS

Windows

Windows Server® 2012 R2 Datacenter

WS12RD

Windows Server® 2012 R2 Foundation

WS12RF

Windows Server® 2012 R2 Essentials

WS12RE

Windows Server® 2012 Standard

WS12S

Windows Server® 2012 Datacenter

WS12D

Windows Server® 2012 Foundation

WS12F

Windows Server® 2012 Essentials

WS12E

Windows Server® 2008 R2 Standard (SP1)

WS08RS

Windows Server® 2008 R2 Enterprise (SP1)

WS08RE

Windows Server® 2008 R2 Datacenter (SP1)

WS08RD

Windows Server® 2008 R2 Foundation (SP1)

WS08RF

Windows® Web Server 2008 R2 (SP1)

WS08RW

Red Hat Enterprise Linux 6.4 (for Intel64) 以降

RHEL6(Intel64)

Linux

Red Hat Enterprise Linux 6.4 (for x86) 以降

RHEL6(x86)

Red Hat Enterprise Linux 5.9 (for Intel64) 以降

RHEL5(Intel64)

Red Hat Enterprise Linux 5.9 (for x86) 以降

RHEL5(x86)

VMware vSphere® ESXi 5.5 以降

vS5

VMware

VMware vSphere® ESXi 5.1 Update1 以降

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

PRIMERGY　TX140 S2

本体前面

本体背面

本体内部

内蔵ストレージベイ

DIMMスロット

CPU

【サーバ本体前面】→

電源ユニット

5インチベイ

PCIスロット

【3.5インチモデル】

5インチベイ

内蔵ストレージベイ

Standard LANポート

(

10/100/1000BASE-Tコネクタ)

Management LANポート

(10/100/1000BASE-Tコネクタ)

PCIスロット

ディスプレイ

シリアルポート

電源ユニット

Shared LANポート

(

10/100/1000BASE-Tコネクタ)

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

一般モデル (3.5インチモデル) 品名 PRIMERGY モデル TX140 S2(3.5インチモデル) ベースユニット形状 ベースユニット (3.5インチ/300W電源×1) ベースユニット (3.5インチ/450W電源×1) 型名 タワー PYT142T3S PYT142T3M ラックマウント PYT142R3S PYT142R3M ソケット数 1 インテル® Pentium® プロセッサー G3420 (3.20GHz,2C/2T,3MB,1600MHz,5GT/s,54W) / インテル® Core™ i3-4330 プロセッサー (3.50GHz,2C/4T,4MB,1600MHz,5GT/s,54W) / インテル® Xeon® プロセッサー E3-1220v3 (3.10GHz,4C/4T,8MB,1600MHz,5GT/s,80W) / E3-1230v3 (3.30GHz,4C/8T,8MB,1600MHz,5GT/s,80W) / E3-1270v3 (3.50GHz,4C/8T,8MB,1600MHz,5GT/s,80W) / E3-1265Lv3 (2.50GHz,4C/8T,8MB,1600MHz,5GT/s,45W) チップセット Intel® C224 システムボード D3239 搭載可能メモリ 1600 LV-UDIMM スロット数 4 (1600 LV-UDIMM) 最大 32GB (1600 LV-UDIMM) 画面制御機能 リモートマネジメントコントローラ内蔵、VRAM：8MB (オプション適用時：512MB) グラフィック表示機能 (*2) 640×480 / 800×600 / 1024×768 / 1280×1024 / 1600×1200ドット ベイ数 4 (ホットプラグ対応) SAS HDD SATA HDD ベイ数 3

内蔵ODD (*3) オプション (Slim ODD／HH ODD)

2 1 1 1 (オプション) ストレージコントローラ オンボードSATAコントローラ ネットワークインターフェース(オンボード) 2ポート(1000BASE-T/100BASE-TX/10BASE-T択一) (*4) インターフェース ディスプレイ(アナログRGB)×1 、シリアルポート×1(D-SUB9ピン)、USB×8(USB3.0/前面×2, 背面×2、USB2.0/背面×4)、SCカード(オプション)×1 キーボード/マウス オプション ハードウェア監視 コンポーネントランプ

ソフトウェア ServerView Suite (ServerView Operations Manager & ServerView Agents)

リモートサービス機能 標準搭載 (リモートマネジメントコントローラ)

専用コネクタ Management LAN 1ポート[背面] (1000BASE-T/100BASE-TX/10BASE-T択一)

セキュリティチップ オプション (TCG 1.2準拠)

標準搭載 [電源ユニット(300W) (80PLUS® Gold認定取得)]：1 (最大1) 標準搭載 [電源ユニット(450W) (80PLUS® Platinum認定取得)]：1 (最大2)

入力電圧(周波数)/入力コンセント AC100V(50/60Hz) / 平行2Pアース付き(NEMA 5-15準拠) (最大1)

AC200V(50/60Hz) / NEMA L6-15準拠/IEC60320準拠 (最大1)

AC100V(50/60Hz) / 平行2Pアース付き(NEMA 5-15準拠) (最大2) AC200V(50/60Hz) / NEMA L6-15準拠/IEC60320準拠 (最大2)

消費電力/発熱量 AC200V：最大203W / 730.8kJ/h、 AC100V：最大228W / 820.8kJ/h

－ オプション(ホットプラグ対応) [電源ユニット(450W)/内蔵型バッテリーユニット]

冗長ファン －

エネルギー消費効率(2011年度基準) (*5) _{インテル® Pentium® プロセッサー G3420：0.18(AAA) /}

インテル® Core™ i3-4330 プロセッサー：0.16(AAA) (I区分)

外形寸法［W×D×H］ _{タワー型： 177 × 535 [560(突起部含む)] × 455 [mm]}

ラックマウント型： 448 [482.6(突起部含む)] × 495 [543(突起部含む)]× 175 (4U) [mm]

質量 タワー型：最大23kg ／ ラックマウント型：最大20kg [24.5kg(ラックレール含む)]

使用環境 周囲温度： 10～35℃ ／ 湿度： 10～85％ (ただし結露しないこと)

インストールOS／バンドルOS オプション (Windows / Linux / VMware)

サポートOS

WS12RS / WS12RD / WS12RF / WS12RE / WS12S / WS12D / WS12F / WS12E / WS08RS / WS08RE / WS08RD / WS08RF / WS08RW / RHEL6(x86) / RHEL6(Intel64) / RHEL5(x86) / RHEL5(Intel64) / vS5

標準保証 1年間翌営業日以降訪問修理 (月曜～金曜、9:00～17:00 (祝日および年末年始を除く)) (*1) OSにより使用可能なメモリ容量が異なります。詳細については、留意事項編の「OSにおける最大CPU数/使用可能なメモリ容量について」を参照ください。 (*2) 実際に表示可能な解像度/色数は、接続されるディスプレイの機能、およびOSにより異なります。 (*3) 内蔵ODDを搭載しない場合は、複数台システムに最低1台、別途スーパーマルチドライブユニット(FMV-NSM54)を手配する必要があります。 (*4) Standard LANではWOLが動作しません。 (*5) エネルギー消費効率とは省エネ法で定める測定方法により測定した消費電力を、省エネ法で定める複合理論性能(単位：ギガ演算)で除したものです。 カッコ内は省エネ法基準達成率であり、その表示語Aは達成率100％以上200％未満、AAは達成率200％以上500％未満、AAAは達成率500％以上を示します。 但し、インテル® Xeon® プロセッサー E3-1220v3 / E3-1230v3 / E3-1270v3 / E3-1265Lv3については、省エネ法の規制対象外です。

※本装置の騒音値は、実測値約34dBの静音化を実現し、オフィス内に設置した場合でもストレスの少ない環境を提供します。

※ラックマウント型からタワー型への変更はできません。

※選択するベースユニット、オプション、および使用するOSの組合せ等により、手配可能な構成/詳細スペックが異なります。

　手配構成/詳細スペックについては、樹系図をご参照ください。

16TB 冗長電源ユニット/ 内蔵型バッテリーユニット

PRIMERGY　TX140 S2　仕様

電源 CPU メイン メモリ (*1) 内蔵 3.5インチ ベイ PCI(32bit/33MHz) [3.3V] 最大容量 2.4TB 拡張バス スロット PCI Express 3.0(x8レーン)[x8ソケット] PCI Express 2.0(x4レーン) [x8ソケット] 搭載可能CPU (周波数,コア数/スレッド数, 3次キャッシュメモリ, メモリバス,DMI,最大TDP) PCI Express 2.0(x1レーン) [x4ソケット] 内蔵 5インチベイ

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

一般モデル (2.5インチモデル)

品名 PRIMERGY モデル TX140 S2(2.5インチモデル) ベースユニット形状 ベースユニット (2.5インチ/300W電源×1) ベースユニット (2.5インチ/450W電源×1) 型名 タワー PYT142T2S PYT142T2M ラックマウント PYT142R2S PYT142R2M ソケット数 1 インテル® Pentium® プロセッサー G3420 (3.20GHz,2C/2T,3MB,1600MHz,5GT/s,54W) / インテル® Core™ i3-4330 プロセッサー (3.50GHz,2C/4T,4MB,1600MHz,5GT/s,54W) / インテル® Xeon® プロセッサー E3-1220v3 (3.10GHz,4C/4T,8MB,1600MHz,5GT/s,80W) / E3-1230v3 (3.30GHz,4C/8T,8MB,1600MHz,5GT/s,80W) / E3-1270v3 (3.50GHz,4C/8T,8MB,1600MHz,5GT/s,80W) / E3-1265Lv3 (2.50GHz,4C/8T,8MB,1600MHz,5GT/s,45W) チップセット Intel® C224 システムボード D3239 搭載可能メモリ 1600 LV-UDIMM スロット数 4(1600 LV-UDIMM) 最大 32GB (1600 LV-UDIMM) 画面制御機能 リモートマネジメントコントローラ内蔵、VRAM：8MB (オプション適用時：512MB) グラフィック表示機能 (*2) 640×480 / 800×600 / 1024×768 / 1280×1024 / 1600×1200ドット ベイ数 8 (ホットプラグ対応) SAS HDD ニアライン SAS HDD 8TB BC-SATA HDD SATA SSD ベイ数 3

内蔵ODD (*3) オプション (Slim ODD／HH ODD)

2 1 1 1 (オプション) ストレージコントローラ オンボードSATAコントローラ ネットワークインターフェース(オンボード) 2ポート(1000BASE-T/100BASE-TX/10BASE-T択一) (*4) インターフェース ディスプレイ(アナログRGB)×1 、シリアルポート×1(D-SUB9ピン)、USB×8(USB3.0/前面×2, 背面×2、USB2.0/背面×4)、SCカード(オプション)×1 キーボード/マウス オプション ハードウェア監視 コンポーネントランプ

ソフトウェア ServerView Suite (ServerView Operations Manager & ServerView Agents)

リモートサービス機能 標準搭載 (リモートマネジメントコントローラ)

専用コネクタ Management LAN 1ポート[背面] (1000BASE-T/100BASE-TX/10BASE-T択一)

セキュリティチップ オプション (TCG 1.2準拠)

標準搭載 [電源ユニット(300W) (80PLUS® Gold認定取得)]：1 (最大1) 標準搭載 [電源ユニット(450W) (80PLUS® Platinum認定取得)]：1 (最大2)

入力電圧(周波数)/入力コンセント _{AC100V(50/60Hz) / 平行2Pアース付き(NEMA 5-15準拠) (最大1)}

AC200V(50/60Hz) / NEMA L6-15準拠/IEC60320準拠 (最大1)

AC100V(50/60Hz) / 平行2Pアース付き(NEMA 5-15準拠) (最大2) AC200V(50/60Hz) / NEMA L6-15準拠/IEC60320準拠 (最大2)

消費電力/発熱量 AC200V：最大203W / 730.8kJ/h、 AC100V：最大228W / 820.8kJ/h

－ オプション(ホットプラグ対応) [電源ユニット(450W)/内蔵型バッテリーユニット]

冗長ファン －

エネルギー消費効率(2011年度基準) (*5) _{インテル® Pentium® プロセッサー G3420：0.18(AAA) /}

インテル® Core™ i3-4330 プロセッサー：0.16(AAA) (I区分)

外形寸法［W×D×H］ _{タワー型： 177 × 535 [560(突起部含む)] × 455 [mm]}

ラックマウント型： 448 [482.6(突起部含む)] × 495 [543(突起部含む)]× 175 (4U) [mm]

質量 タワー型：最大23kg ／ ラックマウント型：最大20kg [24.5kg(ラックレール含む)]

使用環境 周囲温度： 10～35℃ ／ 湿度： 10～85％ (ただし結露しないこと)

インストールOS／バンドルOS オプション (Windows / Linux / VMware)

サポートOS

WS12RS / WS12RD / WS12RF / WS12RE / WS12S / WS12D / WS12F / WS12E / WS08RS / WS08RE / WS08RD / WS08RF / WS08RW / RHEL6(x86) / RHEL6(Intel64) / RHEL5(x86) / RHEL5(Intel64) / vS5

標準保証 1年間翌営業日以降訪問修理 (月曜～金曜、9:00～17:00 (祝日および年末年始を除く)) (*1) OSにより使用可能なメモリ容量が異なります。詳細については、留意事項編の「OSにおける最大CPU数/使用可能なメモリ容量について」を参照ください。 (*2) 実際に表示可能な解像度/色数は、接続されるディスプレイの機能、およびOSにより異なります。 (*3) 内蔵ODDを搭載しない場合は、複数台システムに最低1台、別途スーパーマルチドライブユニット(FMV-NSM54)を手配する必要があります。 (*4) Standard LANではWOLが動作しません。 (*5) エネルギー消費効率とは省エネ法で定める測定方法により測定した消費電力を、省エネ法で定める複合理論性能(単位：ギガ演算)で除したものです。 カッコ内は省エネ法基準達成率であり、その表示語Aは達成率100％以上200％未満、AAは達成率200％以上500％未満、AAAは達成率500％以上を示します。 但し、インテル® Xeon® プロセッサー E3-1220v3 / E3-1230v3 / E3-1270v3 / E3-1265Lv3については、省エネ法の規制対象外です。

※本装置の騒音値は、実測値約34dBの静音化を実現し、オフィス内に設置した場合でもストレスの少ない環境を提供します。

※ラックマウント型からタワー型への変更はできません。

※選択するベースユニット、オプション、および使用するOSの組合せ等により、手配可能な構成/詳細スペックが異なります。

　手配構成/詳細スペックについては、樹系図をご参照ください。

CPU PCI Express 3.0(x8レーン) [x8ソケット] PCI Express 2.0(x4レーン) [x8ソケット] PCI Express 2.0(x1レーン) [x4ソケット] 搭載可能CPU (周波数,コア数/スレッド数, 3次キャッシュメモリ, メモリバス,DMI,最大TDP) 冗長電源ユニット/ 内蔵型バッテリーユニット 6.4TB メイン メモリ (*1) 内蔵 2.5インチ ベイ 最大容量 9.6TB 8TB 内蔵 5インチベイ 拡張バス スロット 電源 PCI(32bit/33MHz) [3.3V]

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

[3.5インチモデル]

メモリ 3.5インチベイ(ホットプラグ) DIMMスロット 1B 標準ドライブケージ(4ベイ) DIMMスロット 2B DIMMスロット 1A DIMMスロット 2A CPU (ホットプラグ) PCIスロット PCI4 PCI Express (x8) PCI3 PCI Express (x8) PCI2 PCI Express (x4)

PCI1 PCI Express (x1) (*3)

PCI1 PCI(32bit/33MHz)

【サーバ前面】→

(*1) 3.5インチSAS HDDを搭載する場合、SASアレイコントローラカードを手配する必要があります。 (*2) 450W電源標準搭載ベースユニットのみ冗長電源ユニット/内蔵型バッテリーユニットを手配可能です。 (*3) PCI 32bit スロット ライザーキットを搭載することで、PCI(32bit/33MHz)に変換可能です。 ※網かけ部分は標準搭載を示します。

[2.5インチモデル]

メモリ 2.5インチベイ(ホットプラグ) DIMMスロット 1B 標準ドライブケージ(8ベイ) DIMMスロット 2B DIMMスロット 1A DIMMスロット 2A (ホットプラグ) CPU PCIスロット PCI4 PCI Express (x8) PCI3 PCI Express (x8) PCI2 PCI Express (x4)

PCI1 PCI Express (x1) (*3)

PCI1 PCI(32bit/33MHz)

【サーバ前面】→

(*1) 2.5インチSAS HDD/ニアライン SAS HDDを搭載する場合、SASアレイコントローラカードを手配する必要があります。 (*2) 450W電源標準搭載ベースユニットのみ冗長電源ユニット/内蔵型バッテリーユニットを手配可能です。

(*3) PCI 32bit スロット ライザーキットを搭載することで、PCI(32bit/33MHz)に変換可能です。 ※網かけ部分は標準搭載を示します。

PRIMERGY TX140 S2 構成図

5インチベイ1 5インチベイ3 電源ユニット 5インチベイ2 5インチベイ1 5インチベイ3 電源ユニット 5インチベイ2 電源ユニット (オプション) (*2) 電源ユニット (オプション) (*2) 3.5インチベイ4 3.5インチベイ3 3.5インチベイ2 3.5インチベイ1 OR 2.5インチベイ1 2.5インチベイ8 2.5インチベイ7 2.5インチベイ6 2.5インチベイ5 2.5インチベイ4 2.5インチベイ3 2.5インチベイ2 OR ベイ1 SAS SATA (*1) ・ ・ ・ ※4 ・ ・ ・ ※4 ・ ・ ・ ベイ1 SAS ニアライン SAS BC-SATA SSD ベイ7 SAS ニアライン SAS BC-SATA SSD ベイ8 SAS ニアライン SAS BC-SATA SSD (*1) ベイ2 SAS ニアライン SAS BC-SATA SSD ベイ2 SAS SATA ベイ3 SAS SATA ベイ4 SAS SATA

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

PCIスロット オプション (*2) 1 2 3 4 PCI PCI Express 2.0

32bit/

33MHz レーンx1 レーンx4 レーンx8 レーンx8 3.3V _ソケットx4 _ソケットx8 _ソケットx8 _ソケットx8 Full Height Full Height (*1)

カード長 (カード高さ：上段 107mm、下段 64mm) 312mm 168mm 168mm 168mm 168mm 168mm 168mm 168mm 168mm 168mm

高

SASアレイコントローラカード_{(8port/SAS 6Gbps)} PY-SR2L2 PCI

Express (x8)

-

-

-

-

①

内蔵ストレージ接続用

SASアレイコントローラカード

(8port/512MB/SAS 6Gbps) PY-SR2C2 PCIExpress (x8)

-

-

-

-

①

内蔵ストレージ接続用

SASアレイコントローラカード (8port/1GB/SAS 6Gbps) PY-SR3C34 PCI Express (x8)

-

-

-

-

①

内蔵ストレージ接続用 SASコントローラカード (8port/SAS 6Gbps) PY-SC2L2 PCI Express (x8)

-

-

②

①

③

SASバックアップ装置接続用

LANカード(1000BASE-T) PY-LA101 PCI_{Express (x1)}

-

①

②

③

-Dual port LANカード(10GBASE) PY-LA242 PCI

Express (x8)

-

-

-

①

②

Dual port LANカード

(1000BASE-T) PY-LA232

PCI

Express (x4)

-

-

①

②

③

Dual port LANカード

(1000BASE-T) PY-LA262 PCIExpress (x4)

-

-

①

②

③

Quad port LANカード

(1000BASE-T) PY-LA244

PCI

Express (x4)

-

-

①

②

③

Quad port LANカード

(1000BASE-T) PY-LA264

PCI

Express (x4)

-

-

①

②

③

Dual port LANカード(10GBASE-T) PY-LA252 PCI_{Express (x8)}

-

-

-

①

②

グラフィックスカード PY-VG201 PCI

Express (x1)

-

①

②

-

-増設用USB3.0ポート PY-USP01 PCI_{Express (x1)}

-

①

②

-

-

内蔵データカートリッジドライブユニット(PY-RD111)接続用

低

PCI 32bit スロット ライザーキット PY-PRL31 PCI

Express (x1)

-

①

-

-

-

PCI Express 2.0(x1レーン)→PCI(32bit/33MHz)への変換用

※○の中の数字は搭載順を示す。－は搭載不可を示す。

(*1) ブラケット長はFull Heightとなりますが、カード高(基盤長)がHalf Height相当以上のカードを搭載した場合、筐体内のエアーダクトと干渉する恐れがあります。 (*2) PCI 32bit スロット ライザーキットを搭載した場合、PCI Express 2.0(x1レーン)をPCI(32bit/33MHz)へ変換します。

(*3) 合計2枚まで搭載可能です。 (*4) 合計1枚まで搭載可能です。 本モデルには必須選択オプションがあります。ベースユニットと共に、以下の製品をカスタムメイド型名にて選択する必要があります。 ・(ラックベースユニットを選択した場合のみ)ラックレール ・電源ケーブル ・ServerView Suite関連オプション 最低各1個 ・CPU ・メモリ ※各オプションの項目名に【必須選択オプション】の記載があります。ご確認の上、手配をお願いします。

PRIMERGY　TX140 S2　オプションカードの搭載枚数

備考 1 1 搭載優先 順位 搭載カード バス 最大搭載枚数 1 1 4 PCI Express 3.0 1 (*4) 1 (*4) 2 (*3) 1 必須選択オプション 1 必須選択数 1 1 2 2 2 2 2 (*3)

必須選択オプションについて

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

■3.5インチモデル

■2.5インチモデル

樹系図の見方は、目次の「システム構成図の見方について」を参照ください。

Start ： PRIMERGY TX140 S2

1．本体

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考

i

PRIMERGY TX140 S2 ラックベースユニット (2.5インチ/450W電源×1) PYT142R2M A-6 ラックベースユニット[4U] CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(2.5インチ×8ベイ) 内蔵ODD：オプション 内蔵型バッテリーユニット：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 450W電源×1標準（80PLUS® Platinum認定取得）[電源冗長可]， 1年保証(1年間翌営業日以降訪問修理)付 149,800円 PRIMERGY TX140 S2 タワーベースユニット (2.5インチ/450W電源×1) PYT142T2M A-6 タワーベースユニット CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(2.5インチ×8ベイ) 内蔵ODD：オプション 内蔵型バッテリーユニット：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 450W電源×1標準（80PLUS® Platinum認定取得）[電源冗長可]， 1年保証(1年間翌営業日以降訪問修理)付 150,800円 PRIMERGY TX140 S2 ラックベースユニット (2.5インチ/300W電源×1) PYT142R2S A-6 ラックベースユニット[4U] CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(2.5インチ×8ベイ) 内蔵ODD：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 300W電源×1標準（80PLUS® Gold認定取得）[電源冗長不可]， 1年保証(1年間翌営業日以降訪問修理)付 140,800円 PRIMERGY TX140 S2 タワーベースユニット (2.5インチ/300W電源×1) PYT142T2S A-6 タワーベースユニット CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(2.5インチ×8ベイ) 内蔵ODD：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 300W電源×1標準（80PLUS® Gold認定取得）[電源冗長不可]， 1年保証(1年間翌営業日以降訪問修理)付 141,800円 PRIMERGY TX140 S2 ラックベースユニット (3.5インチ/450W電源×1) PYT142R3M A-6 ラックベースユニット[4U] CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(3.5インチ×4ベイ) 内蔵ODD：オプション 内蔵型バッテリーユニット：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 450W電源×1標準（80PLUS® Platinum認定取得）[電源冗長可]， 1年保証(1年間翌営業日以降訪問修理)付 105,800円 PRIMERGY TX140 S2 タワーベースユニット (3.5インチ/450W電源×1) PYT142T3M A-6 タワーベースユニット CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(3.5インチ×4ベイ) 内蔵ODD：オプション 内蔵型バッテリーユニット：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 450W電源×1標準（80PLUS® Platinum認定取得）[電源冗長可]， 1年保証(1年間翌営業日以降訪問修理)付 106,800円 PRIMERGY TX140 S2 ラックベースユニット (3.5インチ/300W電源×1) PYT142R3S A-6 ラックベースユニット[4U] CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(3.5インチ×4ベイ) 内蔵ODD：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 300W電源×1標準（80PLUS® Gold認定取得）[電源冗長不可]， 1年保証(1年間翌営業日以降訪問修理)付 98,800円 PRIMERGY TX140 S2 タワーベースユニット (3.5インチ/300W電源×1) PYT142T3S A-6 タワーベースユニット CPU：オプション(最大数：1) メモリ：オプション(最大：4スロット) 内蔵ストレージ：オプション(3.5インチ×4ベイ) 内蔵ODD：オプション OS：オプション オンボードSATAコントローラ（4port/SATA 6Gbps）標準， 300W電源×1標準（80PLUS® Gold認定取得）[電源冗長不可]， 1年保証(1年間翌営業日以降訪問修理)付 99,800円

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

■電源ユニット

【300W電源標準搭載ベースユニット】

【450W電源標準搭載ベースユニット】

■電源ケーブル

【AC100Vで使用】 《NEMA 5-15P》 【AC200Vで使用】 《NEMA L6-15P》 《IEC60320-C14》

■内蔵型バッテリーユニット

・冗長電源用スロットに搭載可能です。 ・450W電源標準搭載ベースユニットのみ選択可能です(300W電源標準搭載ベースユニットは選択不可)。 ・カスタムメイド型名にていずれか必ず搭載する電源ユニット数分、選択してください。同一種類のみ選択可能です。 ・450W電源が標準搭載のタイプのみ電源冗長可能です(300W電源標準搭載ベースユニットは電源冗長不可)。

3．電源ユニット/電源ケーブル/内蔵型バッテリーユニット

【必須選択オプション】

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格_(税別) カ 項番 備考 製品名 型名 価格_(税別) カ 項番 備考

B

A

製品名 型名 価格(税別) カ 項番 備考

１

１

i i 製品名 型名 価格(税別) カ 項番 備考

１

K-17 サーバ内蔵型バッテリーユニット PY-BBG02_{PYBBBG02 ●}・定格容量：280W_{・入力/出力電圧 DC：12V} ・バッテリ保持時間：4分(280W) ・停電時に安全なシャットダウンを可能にするWindows用監視ソフトウェアを添付 76,000円 76,000円 電源ユニット(450W) PY-PU452 PYBPU452 ● K-5 30,000円 80PLUS：Platinum 30,000円 電源ケーブル(AC200V対応/3m) PY-CBP202 PYBCBP202 ● N-14 3,000円 プラグ：IEC60320 C14準拠 3,000円 電源ケーブル(AC200V対応/3m) PY-CBP201 PYBCBP201 ● N-6 5,000円 プラグ：NEMA L6-15P準拠 5,000円 電源ケーブル(AC100V対応/3m) PY-CBP102 PYBCBP102 ● N-5 3,000円 プラグ：NEMA 5-15P準拠 3,000円 ・ラックベースユニット選択時のみカスタムメイド型名にて必ず1つ選択してください。 ・搭載ラックの仕様について事前に確認し、選択してください。

2．ラックレール

【必須選択オプション】

１

製品名 型名 価格(税別) カ 項番 備考

i

ラックレールキット PY-RR08 PYBRR08 ● M-15 可変長範囲：559～836mm ラックレール長：790mm 15,000円 15,000円 ラックレールキット PY-RR07 PYBRR07 ● M-14 可変長範囲：559～836mm ラックレール長：818mm 15,000円 15,000円 ケーブルマネジメントアーム PY-RA02 PYBRA02 ● M-19 5,000円 サーバ背面のケーブルを束ねるオプション 5,000円 製品名 型名 価格(税別) カ 項番 備考

１

製品名 型名 価格_(税別) カ 項番 備考 i

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

■ツール

■マニュアル

■ライセンスオプション

【PRIMERGY購入後、最新版数のServerView Suiteが必要な場合 (追加オプション)】

・カスタムメイド型名にていずれか必ず1つ選択してください。 ・ ServerView Suiteの使用権は、サーバ本体に対し無償で付与されておりますが、推奨のドライバや監視ソフト等が含まれますので、 添付品の内容をご確認の上、以下より選択してください。

C

B

4．ServerView Suite等

【必須選択オプション】

製品名 型名 価格(税別) カ 項番 備考

１

i

i ServerView Deployment Manager V6 1ｻｰﾊﾞﾗｲｾﾝｽ 5ｻｰﾊﾞﾗｲｾﾝｽ 20ｻｰﾊﾞﾗｲｾﾝｽ PY-SVDM601 PY-SVDM605 PY-SVDM620 P-51 ServerView Suite用ライセンスオプション ※サーバ障害時の復旧対応やサーバ構築時の大量展開、複製展開を可能にするソフトウェア ※使用環境、各機能の詳細については以下URL参照。 弊社HP( http://jp.fujitsu.com/platform/server/primergy/svs/ ) 30,000円 150,000円 600,000円

ServerView Suite DVD(Tools) PY-SVT01

P-40 ServerView Suite：DVD-ROM×1 DVD版数：V11.13.08 RHEL対応版数：5.8/5.9、6.3/6.4 4,000円 ServerView Suite ServerBooks DVD(Manual) PY-SVM01 P-39 ServerView Suite：DVD-ROM×1 DVD版数：V11.13.08 4,000円 ServerView Suite ServerBooks DVD(Manual) PYBSVM1 ● P-38 ServerView Suite：DVD-ROM×1 DVD版数：V11.13.08以降 100円

ServerView Suite DVD(Tools) PYBSVT2 ●

P-35 ServerView Suite：DVD-ROM×1 ドキュメント ・安全上のご注意 ・リリースタイ DVD版数：V11.13.08以降の最新版 100円 ServerView Suite DVD(Tools) & ドキュメント PYBSVT1 ● P-34 ServerView Suite：DVD-ROM×1 ドキュメント ・安全上のご注意 ・サポート&サービス ・クリアファイル ・リリースタイ DVD版数：V11.13.08以降の最新版 100円

１

製品名 型名 価格_(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考

ServerView Suite

24時間365日の安定稼働、導入時の確実なセットアップとシステム運用での監視を実現するサーバ運用管理ソフトウェアです。 提供形態

・ServerView Suite DVD(Tools)

－DVD-ROM：1枚(DVD：ソフトウェア/ドライバ) ・ServerView Suite ServerBooks DVD(Manual)

－DVD-ROM：1枚(DVD：マニュアル一式) 留意事項

・本DVDは新機能の追加などで定期的にアップデートされ、最新バージョンが格納されます。 同一モデルでも出荷時期によりDVD版数が変わる場合があります。

・添付されるServerView Suite DVDの版数と対応機能、仕様に関する留意事項、および対象OS制限については、下記にて必ずご確認ください。 富士通公開ホームページ： http://jp.fujitsu.com/platform/server/primergy/products/note/svsdvd/

・ServerView Suite ServerBooks DVD(Manual)には、対象版数のServerView Suiteのマニュアル、及びサーバ本体や周辺オプション等のマニュアルが含まれています。 一部のサーバ本体と周辺オプションのマニュアルは本DVDに含まれておらず、以下に公開されています。 以下URLの対象版数の「追加マニュアル」をご確認ください。 富士通公開ホームページ： http://jp.fujitsu.com/platform/server/primergy/products/note/svsdvd/additional-info.html ServerView Suite ServerBooks DVD(Manual) PY-SVM02 P-73 ServerView Suite：DVD-ROM×1 DVD版数：V11.13.10～V11.13.12 4,000円

ServerView Suite DVD(Tools) PY-SVT02

P-74 ServerView Suite：DVD-ROM×1 DVD版数：V11.13.10～V11.13.12 RHEL対応版数：5.9/5.10、6.3/6.4 4,000円 ServerView Suite ServerBooks DVD(Manual) PY-SVM03 P-13 ServerView Suite：DVD-ROM×1 DVD版数：V11.14.02以降 4,000円

ServerView Suite DVD(Tools) PY-SVT03

P-12 ServerView Suite：DVD-ROM×1

DVD版数：V11.14.02以降 RHEL対応版数：5.9/5.10、6.4/6.5 4,000円

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

CPUサポートテクノロジー

Turbo：Intel® Turbo Boost Technology Hyper：Intel® Hyper-Threading Technology VT：Intel® Virtualization Technology CPU サポートテクノロジー Turbo Hyper VT 対応 対応 対応 Pentium G3420 Xeon E3-1220v3 Xeon E3-1230v3 Xeon E3-1270v3 Xeon E3-1265Lv3 Core i3-4330 非対応 対応 非対応 非対応 ・カスタムメイド型名にていずれか必ず1つ以上選択してください。 ・必ず、「メモリの搭載について」を参照の上、手配願います。 ・カスタムメイド型名にていずれか必ず1つ選択してください。 ・出荷後の本体に対するCPUの交換はできません。

C

5．CPU 【必須選択オプション】 [カスタムメイド専用]

6．メモリ(1600 LV-Unbuffered DIMM) 【必須選択オプション】

製品名 型名 価格(税別) カ 項番 備考

４

１

製品名 型名 価格(税別) カ 項番 備考

i

i

メモリの搭載について

(1) DIMMは容量の大きいものから、DIMMスロット1A→1B→2A→2B…の順に搭載する必要があります。

(2) Windows Server® 2008 R2 Foundationがインストールされている構成(PYBWPF8選択時)に、カスタムメイドにて増設可能なメモリ容量は8GBまでです。 ■ 物理CPU1個構成時 DIMMスロット1A→1B→・・・・→2Bの順に容量の大きいDIMMから搭載。 CPU メモリ 搭載順 DIMMスロット1B 2 DIMMスロット2B 4 DIMMスロット1A 1 DIMMスロット2A 3 [注1]搭載可能メモリ容量について 搭載メモリ容量はOSの使用可能メモリ容量に準じます。OSにおける使用可能メモリ容量は留意事項編の「OSにおける最大CPU数/使用可能メモリ容量について」を参照ください。 [注2]メモリ動作クロックについて 搭載するCPUによりメモリ動作クロックが異なります。詳細は下表を参照願います。

Pentium G3420 / Core i3-4330 /

Xeon E3-1220v3 / E3-1230v3 / E3-1270v3 / E3-1265Lv3 1～4 1600

1CPUあたりの搭載メモリ数 メモリ動作クロック(MHz) 搭載CPU Core i3-4330 プロセッサー (3.50GHz/2コア/4MB)×1 PYBCP33CC ● D-6 スレッド数：4、メモリバス：1600MHz(最大)、DMI：5GT/s、最大TDP：54W サポートCPU構成：1CPU 37,000円 Pentium プロセッサー G3420 (3.20GHz/2コア/3MB)×1 PYBCP33CB ● D-5 スレッド数：2、メモリバス：1600MHz(最大)、DMI：5GT/s、最大TDP：54W サポートCPU構成：1CPU 29,000円 Xeon プロセッサー E3-1265Lv3 (2.50GHz/4コア/8MB)×1 PYBCP33EH ● D-4 スレッド数：8、メモリバス：1600MHz(最大)、DMI：5GT/s、最大TDP：45W サポートCPU構成：1CPU 72,000円 Xeon プロセッサー E3-1270v3 (3.50GHz/4コア/8MB)×1 PYBCP33ED ● D-3 スレッド数：8、メモリバス：1600MHz(最大)、DMI：5GT/s、最大TDP：80W サポートCPU構成：1CPU 150,000円 Xeon プロセッサー E3-1230v3 (3.30GHz/4コア/8MB)×1 PYBCP33EB ● D-2 スレッド数：8、メモリバス：1600MHz(最大)、DMI：5GT/s、最大TDP：80W サポートCPU構成：1CPU 61,000円 Xeon プロセッサー E3-1220v3 (3.10GHz/4コア/8MB)×1 PYBCP33EA ● D-1 スレッド数：4、メモリバス：1600MHz(最大)、DMI：5GT/s、最大TDP：80W サポートCPU構成：1CPU 49,000円 メモリ-8GB (8GB 1600 LV-UDIMM×1) PY-ME08VB PYBME08VB ● E-62 68,000円 Rank：Dual 68,000円 メモリ-4GB (4GB 1600 LV-UDIMM×1) PY-ME04VB PYBME04VB ● E-61 34,000円 Rank：Dual 34,000円 メモリ-2GB (2GB 1600 LV-UDIMM×1) PY-ME02VB PYBME02VB ● E-60 12,000円 Rank：Single 12,000円

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

■内蔵バックアップ装置(SAS)を搭載する場合

■内蔵バックアップ装置(USB)を搭載する場合

【USB2.0接続】

【USB3.0接続】

【USB2.0接続(カスタムメイド型名)】

【USB2.0接続(一般型名)】

(A)

(A)

(A)

(A)

・SASコントローラカードの手配必須です。 ・内蔵バックアップ装置をWindows OSでご使用になる場合は、別途バックアップソフトウェアが必要です。 Windows Server 2012 R2 / 2012をご使用になる場合は、必ずバックアップソフトウェアの対応状況をご確認の上、ご使用ください。

Windows Server 2012 R2 / 2012の対応状況等の最新情報は、弊社HP( http://jp.fujitsu.com/platform/server/primergy/software/windows/ )をご確認ください。

D

7．内蔵バックアップ装置 [5インチベイ使用]

E

１

１

１

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 i

i

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 SASコントローラカード PY-SC2L2 PYBSC2L2 ● I-3 SASバックアップ装置接続用カード インターフェース：SFF8086×2 データ転送速度：SAS 6Gbps デバイスポート数：8（4×2） ホストバス：PCI Express2.0 31,000円 31,000円 内蔵LTO6ユニット PY-LT611 PYBLT611 ● G-52 容量：最大2.5TB(圧縮時は約2.5倍) インターフェース：SAS 6Gbps

Ultrium 6/5/4 媒体使用可能(Ultrium 4はRead機能のみ) 780,000円 780,000円 内蔵LTO5ユニット PY-LT511 PYBLT511 ● G-51 容量：最大1.5TB(圧縮時は約2倍) インターフェース：SAS 6Gbps

Ultrium 5/4/3 媒体使用可能(Ultrium 3はRead機能のみ) 676,000円 676,000円 内蔵LTO4ユニット PY-LT411 PYBLT411 ● G-42 容量：最大800GB(圧縮時は約2倍) インターフェース：SAS 6Gbps

Ultrium 4/3/2 媒体使用可能(Ultrium 2はRead機能のみ) 476,000円 476,000円 内蔵LTO3ユニット PY-LT301 PYBLT301 ● G-31 容量：最大400GB(圧縮時は約2倍) インターフェース：SAS 3Gbps

Ultrium 3/2/1 媒体使用可能(Ultrium 1はRead機能のみ) 376,000円 376,000円 内蔵DAT160ユニット ※2014年12月31日販売終息予定 PY-DT201 PYBDT201 ● G-19 容量：最大80GB(圧縮時は約2倍) インターフェース：USB2.0(内部接続) DAT CT20G/CT36G, DAT160 媒体使用可能 118,000円 118,000円 内蔵データカートリッジ ドライブユニット PY-RD111 PYBRD111 ● G-71 2TB/1TB/500/320/160/120/80/40GB 媒体使用可能 インターフェース：USB3.0(接続先コントローラにより変更あり) 37,000円 38,000円 増設用USB3.0ポート PY-USP01 PYBUSP01 ● I-118 USB 3.0 用増設ポート×1 ホストバス：PCI Express2.0 10,000円 10,000円 USBケーブル PY-CBU001 N-23 1,000円 USB2.0 製品名 型名 価格(税別) カ 項番 備考 内蔵データカートリッジドライブユニット(PY-RD111/PYBRD111) USB3.0接続の場合 増設用USB3.0ポートの同時手配が必要です。尚、カスタムメイド型名の内蔵データカートリッジドライブユニット(PYBRD111)選択時は、増設用USB3.0ポートの カスタムメイド型名(PYBUSP01)を手配してください。 インターフェース3.0モードで動作します。 USB2.0接続の場合 USBケーブルの同時手配が必要です。尚、カスタムメイド型名の内蔵データカートリッジドライブユニット(PYBRD111)選択時、USBケーブルの手配は不要です。 インターフェース2.0モードで動作します。 i 製品名 型名 価格(税別) カ 項番 備考

１

内蔵データカートリッジ ドライブユニット PYBRD111 ● G-71 2TB/1TB/500/320/160/120/80/40GB 媒体使用可能 インターフェース：USB3.0(接続先コントローラにより変更あり) 38,000円 製品名 型名 価格(税別) カ 項番 備考

１

G-71 内蔵データカートリッジ_{ドライブユニット} PY-RD111 37,000円 2TB/1TB/500/320/160/120/80/40GB 媒体使用可能_{インターフェース：USB3.0(接続先コントローラにより変更あり)} データカートリッジRDX 2TB PY-RDC2TA G-77 オープン価格 記憶容量：2TB データカートリッジRDX 1TB PY-RDC1TA G-76 オープン価格 記憶容量：1TB データカートリッジRDX 500GB PY-RDC50A G-75 オープン価格 記憶容量：500GB データカートリッジRDX 320GB PY-RDC32A G-74 オープン価格 記憶容量：320GB

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

E

F

・複数台システムに最低1台手配必須です。

8．内蔵ODD/外付DVD-RAM

１

１

i

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考

内蔵Blu-ray Writer ユニット PY-BW112

PYBBW112 ●

G-12 形状：Slimドライブ + ベイ

インターフェース：SATA(内部接続)

Read：最大6倍速 (BD-ROM) / 最大8倍速 (DVD-ROM) / 最大24倍速(CD-ROM) Write：最大2倍速 (BD-RE) / 最大6倍速 (BD-R) / 最大5倍速 (DVD-RAM) 70,000円 70,000円 内蔵DVD-RAMユニット PY-DR101 PYBDR101 ● G-6 形状：HHドライブ インターフェース：SATA(内部接続)

Read：最大16倍速 (DVD-ROM) / 最大40倍速(CD-ROM) Write：最大5倍速 (DVD-RAM) 11,000円 11,000円 内蔵DVD-ROMユニット PY-DV103 PYBDV103 ● G-70 形状：HHドライブ インターフェース：SATA(内部接続)

Read：最大16倍速 (DVD-ROM) / 最大48倍速(CD-ROM) 5,000円

5,000円

スーパーマルチドライブユニット FMV-NSM54

H-3 インターフェース：USB2.0

Read：最大8倍速 (DVD-ROM) / 最大24倍速(CD-ROM) Write：最大5倍速 (DVD-RAM) ※DVD-RAM/DVD-ROM/CD-ROMドライブ機能のみサポート ※ACアダプタの接続が必要（USBバスパワーでは使用不可） 29,800円 USB延長ケーブル 2m PG-CBLU002 N-43 3,000円

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

《非アレイ/アレイ接続》

《アレイ接続》

バッテリーバックアップユニット バッテリーは消耗品となり、消耗時に購入頂く必要があります。留意事項編の「消耗品の扱いについて」を参照ください。 ・使用するストレージコントローラと内蔵ストレージの接続可否および内蔵ストレージの混在可能な組み合わせについては、「内蔵ストレージ構成時の注意事項」を参照ください。 ・同一のカスタムメイド型名の内蔵ストレージを追加し、RAID設定サービスを手配することにより、RAID設定を構築し出荷いたします。 OSインストールオプションの手配有無によりRAID設定サービスの同時手配が必要となることがありますので、必ず「RAID設定サービスについて」を参照ください。 ・非アレイ接続とアレイ接続の混在はできません。 ・内蔵ストレージ4本以上搭載する際は、SASアレイコントローラカードが必要です。 ・SASアレイコントローラカードとRAIDソフトウェアライセンスをカスタムメイド型名で同時に手配した場合、ライセンスキーをSASアレイコントローラカードへ登録して出荷いたします (CacheCade Pro 2.0をご使用の場合は、出荷後にお客様による設定が必要となります)。

F

9．内蔵ストレージコントローラ

G

製品名 型名 価格(税別) カ 項番 備考

１

１

製品名 型名 価格(税別) カ 項番 備考

i

i ※デバイスポート数：4(4×1) ※RAIDレベル：0/1/1+0(ホットスペア可)

オンボードSATAコントローラ (標準搭載)

１

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考

１

SASアレイコントローラカード PY-SR2C2 PYBSR2C2 ● I-17 内蔵ストレージ接続用カード インターフェース：SFF8086×2 データ転送速度：SAS 6Gbps デバイスポート数：8（4×2） キャッシュ：512MB ホストバス：PCI Express2.0 RAIDレベル：0/1/1E/1+0/5/5＋0/6/6＋0(ホットスペア可) 55,000円 55,000円 SASアレイコントローラカード PY-SR2L2 PYBSR2L2 ● I-14 内蔵ストレージ接続用カード インターフェース：SFF8086×2 データ転送速度：SAS 6Gbps デバイスポート数：8（4×2） ホストバス：PCI Express2.0 RAIDレベル：0/1/1E/1+0(ホットスペア可) 45,000円 45,000円 フラッシュバックアップユニット PYBFBR03 ● I-40 SASアレイコントローラカード搭載用フラッシュバックアップユニッ ト 35,000円 フラッシュバックアップユニット PY-FBR01 I-38 SASアレイコントローラカード搭載用フラッシュバックアップユニッ ト 35,000円 フラッシュモジュール PY-FRM01 PYBFRM01 ● I-30 24,000円 フラッシュバックアップユニット制御用モジュール 24,000円 SASアレイコントローラカード PY-SR3C34 PYBSR3C34 ● I-123 内蔵ストレージ接続用カード インターフェース：SFF8086×2 データ転送速度：SAS 6Gbps デバイスポート数：8（4×2） キャッシュ：1GB ホストバス：PCI Express3.0 RAIDレベル：0/1/1E/1+0/5/5＋0/6/6＋0(ホットスペア可) ※PCI Express2.0での動作 65,000円 65,000円 RAIDソフトウェアライセンス PY-RLAS01 PYBRLAS01 ●

I-22 構成物：MegaRAID Advanced Software Options用RAID Key (CacheCade

Pro 2.0 / Fast Path) ※内蔵2.5インチSSDの手配必須 58,000円 58,000円 製品名 型名 価格(税別) カ 項番 備考

１

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 バッテリーバックアップユニット PY-BBR01A PYBBBR01A ● I-130 23,000円 SASアレイコントローラカード用バッテリーバックアップユニット 23,000円

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

■SAS HDD

■SATA HDD

■BC-SATA HDD

max.4 ・使用するストレージコントローラと内蔵ストレージの接続可否および内蔵ストレージの混在可能な組み合わせについては、「内蔵ストレージ構成時の注意事項」を参照ください。 ・同一のカスタムメイド型名の内蔵ストレージを追加し、RAID設定サービスを手配することにより、RAID設定を構築し出荷いたします。 OSインストールオプションの手配有無によりRAID設定サービスの同時手配が必要となることがありますので、必ず「RAID設定サービスについて」を参照ください。

G

H

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格_(税別) カ 項番 備考

10．内蔵ストレージ(3.5インチモデル)

製品名 型名 価格(税別) カ 項番 備考

i

４

４

４

内蔵3.5インチSAS HDD-600GB (15krpm) PY-SH605A PYBSH605A ● F-4 115,000円 データ転送速度：SAS 6Gbps 115,000円 内蔵3.5インチSAS HDD-450GB (15krpm) PY-SH455A PYBSH455A ● F-3 100,000円 データ転送速度：SAS 6Gbps 100,000円 内蔵3.5インチSAS HDD-300GB (15krpm) PY-SH305A PYBSH305A ● F-2 60,000円 データ転送速度：SAS 6Gbps 60,000円 内蔵3.5インチSATA HDD-500GB (7.2krpm) PY-PH507B PYBPH507B ● F-27 31,000円 データ転送速度：SATA 6Gbps 31,000円 内蔵3.5インチSATA HDD-250GB (7.2krpm) PYBPH257B3 ● F-25 11,000円 データ転送速度：SATA 6Gbps 内蔵3.5インチBC-SATA HDD -3TB(7.2krpm) PY-BH3T7B PYBBH3T7B ● F-37 150,000円 データ転送速度：SATA 6Gbps 150,000円 内蔵3.5インチBC-SATA HDD -2TB(7.2krpm) PY-BH2T7B PYBBH2T7B ● F-35 100,000円 データ転送速度：SATA 6Gbps 100,000円 内蔵3.5インチBC-SATA HDD -1TB(7.2krpm) PY-BH1T7B PYBBH1T7B ● F-34 70,000円 データ転送速度：SATA 6Gbps 70,000円 内蔵3.5インチBC-SATA HDD -500GB(7.2krpm) PY-BH507B PYBBH507B ● F-39 34,000円 データ転送速度：SATA 6Gbps 34,000円 内蔵3.5インチBC-SATA HDD -4TB(7.2krpm) PY-BH4T7B PYBBH4T7B ● F-40 190,000円 データ転送速度：SATA 6Gbps 190,000円

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

■SAS HDD

■ニアライン SAS HDD

■BC-SATA HDD

■SATA SSD

max. 8

I

・使用するストレージコントローラと内蔵ストレージの接続可否および内蔵ストレージの混在可能な組み合わせについては、「内蔵ストレージ構成時の注意事項」を参照ください。 ・同一のカスタムメイド型名の内蔵ストレージを追加し、RAID設定サービスを手配することにより、RAID設定を構築し出荷いたします。 OSインストールオプションの手配有無によりRAID設定サービスの同時手配が必要となることがありますので、必ず「RAID設定サービスについて」を参照ください。

H

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考

i

８

８

８

11．内蔵ストレージ(2.5インチモデル)

８

製品名 型名 価格_(税別) カ 項番 備考 内蔵2.5インチSAS HDD-900GB (10krpm) PY-SH901C5 PYBSH901C5 ● F-119 120,000円 データ転送速度：SAS 6Gbps 120,000円 内蔵2.5インチSAS HDD-600GB (10krpm) PY-SH601C5 PYBSH601C5 ● F-118 95,000円 データ転送速度：SAS 6Gbps 95,000円 内蔵2.5インチSAS HDD-450GB (10krpm) PY-SH451C5 PYBSH451C5 ● F-117 80,000円 データ転送速度：SAS 6Gbps 80,000円 内蔵2.5インチSAS HDD-300GB (15krpm) PY-SH305C PYBSH305C ● F-14 110,000円 データ転送速度：SAS 6Gbps 110,000円 内蔵2.5インチSAS HDD-300GB (10krpm) PY-SH301C5 PYBSH301C5 ● F-116 65,000円 データ転送速度：SAS 6Gbps 65,000円 内蔵2.5インチSAS HDD-146GB (15krpm) PY-SH145C PYBSH145C ● F-12 60,000円 データ転送速度：SAS 6Gbps 60,000円 内蔵2.5インチ ニアライン SAS HDD -1TB(7.2krpm) PY-CH1T7C PYBCH1T7C ● F-138 113,000円 データ転送速度：SAS 6Gbps 113,000円 内蔵2.5インチBC-SATA HDD -1TB(7.2krpm) PY-BH1T7D PYBBH1T7D ● F-49 52,000円 データ転送速度：SATA 6Gbps 52,000円 内蔵2.5インチBC-SATA HDD -500GB(7.2krpm) PYBBH507D ● F-47 42,000円 データ転送速度：SATA 6Gbps 内蔵2.5インチBC-SATA HDD -250GB(7.2krpm) PYBBH257D ● F-45 30,000円 データ転送速度：SATA 6Gbps 内蔵2.5インチ ニアライン SAS HDD -500GB(7.2krpm) PYBCH507C ● F-137 90,000円 データ転送速度：SAS 6Gbps 内蔵2.5インチSSD-100GB PY-SD10NF2 PYBSD10NF2 ● F-67 データ転送速度：SATA 6Gbps 記録方式：MLC 165,000円 165,000円 内蔵2.5インチSAS HDD-1.2TB (10krpm) PY-SH121C5 PYBSH121C5 ● F-128 155,000円 データ転送速度：SAS 6Gbps 155,000円 内蔵2.5インチSSD-800GB PY-SD80NF2 PYBSD80NF2 ● F-70 データ転送速度：SATA 6Gbps 記録方式：MLC 1,160,000円 1,160,000円 内蔵2.5インチSSD-400GB PY-SD40NF2 PYBSD40NF2 ● F-69 データ転送速度：SATA 6Gbps 記録方式：MLC 580,000円 580,000円 内蔵2.5インチSSD-200GB PY-SD20NF2 PYBSD20NF2 ● F-68 データ転送速度：SATA 6Gbps 記録方式：MLC 300,000円 300,000円

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

内蔵ストレージ構成時の注意事項

選択する本体ベースユニット、使用するストレージコントローラにより、使用可能な内蔵ストレージ(HDD/SSD)の種類が異なる場合があります。 また、内蔵ストレージの種類により、混在条件が異なる場合がありますので、下表を参照し手配をお願いします。

■A：使用するストレージコントローラの仕様を確認

【ストレージコントローラの仕様】 ストレージコントローラ 型名

標準 PY-SR2L2/PYBSR2L2 PY-SR2C2/PYBSR2C2 PY-SR3C34/PYBSR3C34

ポート数 4 8 8 8

キャッシュ - - 512MB 1GB

BBU/FBU可否 - - BBU搭載可 FBU搭載可

ホットスペア ○ ○ ○ ○ 非アレイ接続 ○ × × × RAID0 ○ ○ ○ ○ RAID1 ○ ○ ○ ○ RAID1E × ○ ○ ○ RAID1+0 ○ ○ ○ ○ RAID5 × × ○ ○ RAID5+0 × × ○ ○ RAID6 × × ○ ○ RAID6+0 × × ○ ○ ○：サポート、×：未サポート、-：対象無し

■B：使用OSに応じたストレージコントローラと内蔵ストレージの接続方法を確認

【3.5インチ内蔵ストレージとストレージコントローラの各OSに応じた接続条件】

SAS HDD SATA　HDD BC-SATA　HDD

接続ストレージコントローラ OS 非アレイ接続 アレイ接続 非アレイ接続 アレイ接続 非アレイ接続 アレイ接続

オンボード 標準 Windows × × ○ ○ ○ ○

SATAコントローラ Linux × × ○ ○ (*1) ○ ○ (*1)

(ソフトウェアRAID) VMware × × × × × ×

SASアレイ PY-SR2L2/PYBSR2L2 Windows × ○ × ○ × ○

コントローラカード Linux × ○ × ○ × ○

VMware × (*2) × (*2) × (*2)

SASアレイ PY-SR2C2/PYBSR2C2 Windows × ○ × × × ○

コントローラカード Linux × ○ × × × ○

VMware × (*2) × × × (*2)

SASアレイ PY-SR3C34/PYBSR3C34 Windows × ○ × × × ○

コントローラカード Linux × ○ × × × ○ VMware × (*2) × × × (*2) ○：可能、×：不可 (*1) RHEL5(for Intel64)の仮想化機能は未サポートです。 (*2) VMwareの対応状況については、弊社HP( http://jp.fujitsu.com/platform/server/primergy/software/vmware/support/ )をご確認いただきますようお願いいたします。 仕 様 SASアレイコントローラカード オンボード SATAコントローラ (ソフトウェアRAID) 【2.5インチ内蔵ストレージとストレージコントローラの各OSに応じた接続条件】

SAS HDD ニアライン SAS HDD BC-SATA HDD SATA SSD

接続ストレージコントローラ OS 非アレイ接続 アレイ接続 非アレイ接続 アレイ接続 非アレイ接続 アレイ接続 非アレイ接続 アレイ接続

オンボード 標準 Windows × × × × ○ ○ ○ ○

SATAコントローラ Linux × × × × ○ ○ (*1) ○ ○ (*1)

(ソフトウェアRAID) VMware × × × × × × × ×

SASアレイ PY-SR2L2/PYBSR2L2 Windows × ○ × ○ × ○ × ○

コントローラカード Linux × ○ × ○ × ○ × ○

VMware × (*2) × (*2) × (*2) × (*2)

SASアレイ PY-SR2C2/PYBSR2C2 Windows × ○ × ○ × ○ × ○

コントローラカード Linux × ○ × ○ × ○ × ○

VMware × (*2) × (*2) × (*2) × (*2)

SASアレイ PY-SR3C34/PYBSR3C34 Windows × ○ × ○ × ○ × ○

コントローラカード Linux × ○ × ○ × ○ × ○ VMware × (*2) × (*2) × (*2) × (*2) ○：可能、×：不可 (*1) RHEL5(for Intel64)の仮想化機能は未サポートです。 (*2) VMwareの対応状況については、弊社HP( http://jp.fujitsu.com/platform/server/primergy/software/vmware/support/ )をご確認いただきますようお願いいたします。

■C：RAID構成時の留意事項を確認

・RAIDドライブグループは同種類(3.5インチSAS HDD/SATA HDD/BC-SATA HDD_2.5インチSAS HDD/ニアライン SAS HDD/BC-SATA HDD/SSD)、同容量/同回転数の 内蔵ストレージで構成する必要があります。

・内蔵ストレージの種類による混在条件は下表の通りです。 【3.5インチ内蔵ストレージ(ストレージコントローラ内)の混在条件】

内蔵ストレージ SAS HDD SATA HDD BC-SATA HDD

SAS HDD SATA HDD BC-SATA HDD ○：混在可能、×：混在不可

【2.5インチ内蔵ストレージ(ストレージコントローラ内)の混在条件】

内蔵ストレージ SAS HDD ニアライン SAS HDD BC-SATA HDD SATA SSD

SAS HDD ニアライン SAS HDD BC-SATA HDD SATA SSD ○ ○ ○ ○ ○ × ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX350 S7

RX200 S7

RX300 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェア

一覧

サー

ビス一

覧

SX960 S1

SX980 S2

SX910 S1

・RAID設定される内蔵ストレージ台数以上の内蔵ストレージは、カスタムメイド搭載のみ(RAID未設定)の状態で出荷されます。 (RAID設定サービス(RAID0)手配時は、1台のみ搭載可能です。) ・SASアレイコントローラカード(PYBSR3C34)以外のストレージコントローラを使用し、RAID設定サービス(RAID1+0)または(RAID1+0+Hotspare) 手配時は、 実効容量が2TB以上になる組合せは選択できません。

I

12．RAID設定サービス [カスタムメイド専用]

１

i

製品名 型名 価格(税別) カ 項番 備考 RAID設定サービス(RAID5+Hotspare) PYBAS5H ● Q-66 工場出荷時にRAID5+Hotspare構成を構築するサービス ・RAID設定される内蔵ストレージ台数：4台以上 2,000円 RAID設定サービス(RAID1+0) PYBAS10 ● Q-65 工場出荷時にRAID1+0構成を構築するサービス ・RAID設定される内蔵ストレージ台数：4台以上(偶数台) 2,000円 RAID設定サービス(RAID5) PYBAS5S ● Q-64 工場出荷時にRAID5構成を構築するサービス ・RAID設定される内蔵ストレージ台数：3台以上 1,000円 RAID設定サービス(RAID1+Hotspare) PYBAS1H ● Q-63 工場出荷時にRAID1+Hotspare構成を構築するサービス ・RAID設定される内蔵ストレージ台数：3台 2,000円 RAID設定サービス(RAID1) PYBAS1S ● Q-62 工場出荷時にRAID1構成を構築するサービス ・RAID設定される内蔵ストレージ台数：2台 1,000円 RAID設定サービス(RAID0) PYBAS0S ● Q-61 工場出荷時にRAID0構成を構築するサービス ・RAID設定される内蔵ストレージ台数：1台 1,000円 RAID設定サービス(RAID6+Hotspare) PYBAS6H ● Q-69 工場出荷時にRAID6+Hotspare構成を構築するサービス ・RAID設定される内蔵ストレージ台数：4台以上 2,000円 RAID設定サービス(RAID6) PYBAS6S ● Q-68 工場出荷時にRAID6構成を構築するサービス ・RAID設定される内蔵ストレージ台数：3台以上 1,000円 RAID設定サービス(RAID1+0+Hotspare) PYBAS1A ● Q-70 工場出荷時にRAID1+0+Hotspare構成を構築するサービス ・RAID設定される内蔵ストレージ台数：5台以上(奇数台) 3,000円 RAID設定サービスについて RAID設定サービスを手配頂くことにより、工場出荷時にRAID構成を構築することが可能です。 設定可能なRAID構成は、使用するストレージコントローラ、内蔵ストレージの種類、台数により異なりますので、以下を参照し手配をお願いします。 (1) OSインストールオプション、アレイ接続専用の内蔵ストレージコントローラ両方を選択した場合は、RAID設定サービスを同時手配する必要があります。 (2) RAID設定サービスを手配した場合、同一のカスタムメイド型名の内蔵ストレージ増設可能です。 (3) 本サービスで、1筐体内に構築できるRAID構成は1つのみです。(2つ目以降のRAID構成については、ITインフラデリバリサービスの手配または別途出荷後に設定をする必要があります。) (4) 搭載する内蔵ストレージの実効容量が2TB以上の場合、ブートロジカルドライブは2TBの状態で出荷されます。 (5) 使用するストレージコントローラ、内蔵ストレージおよびRAID設定サービスを全てカスタムメイド型名で同時手配する必要があります。 (6) SASアレイコントローラカードにフラッシュバックアップユニット(FBU)またはバッテリーバックアップユニット(BBU)を接続した構成の場合、本サービスにより構築されるRAIDロジカルドライブの ライトポリシー(Write Policy)設定はWrite Backで出荷されます。

(7) 選択可能なRAID設定サービスは下表の通りです。

【OSインストールオプションが含まれない構成の場合】

適用可能なストレージコントローラ 内蔵ストレージ搭載台数

1台 2台 3台 4台 5台～

オンボードSATAコントローラ 標準搭載 ・RAID0 ・RAID1 ・RAID1 ・RAID1 × (4ポート/ソフトウェアRAID/ ・内蔵ストレージ搭載のみ ・内蔵ストレージ搭載のみ ・RAID1+Hotspare ・RAID1+Hotspare SATA 6Gbps) ・内蔵ストレージ搭載のみ ・RAID1+0

・内蔵ストレージ搭載のみ SASアレイコントローラカード PYBSR2L2 ・RAID0 ・RAID1 ・RAID1 ・RAID1 ・RAID1 (8ポート/SAS 6Gbps) ・内蔵ストレージ搭載のみ ・内蔵ストレージ搭載のみ ・RAID1+Hotspare ・RAID1+Hotspare ・RAID1+Hotspare ※アレイ接続必須 ・内蔵ストレージ搭載のみ ・RAID1+0 ・RAID1+0

・内蔵ストレージ搭載のみ ・内蔵ストレージ搭載のみ SASアレイコントローラカード PYBSR2C2 ・RAID0 ・RAID1 ・RAID1 ・RAID1 ・RAID1

(8ポート/512MB/SAS 6Gbps) ・内蔵ストレージ搭載のみ ・内蔵ストレージ搭載のみ ・RAID1+Hotspare ・RAID1+Hotspare ・RAID1+Hotspare ※アレイ接続必須 ・RAID5 ・RAID5 ・RAID5

・RAID6 ・RAID5+Hotspare ・RAID5+Hotspare ・内蔵ストレージ搭載のみ ・RAID6 ・RAID6

・RAID6+Hotspare ・RAID6+Hotspare ・RAID1+0 ・RAID1+0 ・内蔵ストレージ搭載のみ ・RAID1+0+Hotspare

・内蔵ストレージ搭載のみ SASアレイコントローラカード PYBSR3C34 ・RAID0 ・RAID1 ・RAID1 ・RAID1 ・RAID1

(8ポート/1GB/SAS 6Gbps) ・内蔵ストレージ搭載のみ ・内蔵ストレージ搭載のみ ・RAID1+Hotspare ・RAID1+Hotspare ・RAID1+Hotspare ※アレイ接続必須 ・RAID5 ・RAID5 ・RAID5

・RAID6 ・RAID5+Hotspare ・RAID5+Hotspare ・内蔵ストレージ搭載のみ ・RAID6 ・RAID6 ・RAID6+Hotspare ・RAID6+Hotspare ・RAID1+0 ・RAID1+0 ・内蔵ストレージ搭載のみ ・RAID1+0+Hotspare ・内蔵ストレージ搭載のみ 【OSインストールオプションが含まれる構成の場合】 適用可能なストレージコントローラ 内蔵ストレージ搭載本数 1台 2台 3台 4台 5台～

オンボードSATAコントローラ 標準搭載 ・RAID0 ・RAID1 ・RAID1+Hotspare ・RAID1+0 × (4ポート/ソフトウェアRAID/

SATA 6Gbps)

SASアレイコントローラカード PYBSR2L2 ・RAID0 ・RAID1 ・RAID1 ・RAID1 ・RAID1 (8ポート/SAS 6Gbps) ・RAID1+Hotspare ・RAID1+Hotspare ・RAID1+Hotspare ※アレイ接続必須 ・RAID1+0 ・RAID1+0 SASアレイコントローラカード PYBSR2C2 ・RAID0 ・RAID1 ・RAID1 ・RAID1 ・RAID1 (8ポート/512MB/SAS 6Gbps) ・RAID1+Hotspare ・RAID1+Hotspare ・RAID1+Hotspare ※アレイ接続必須 ・RAID5 ・RAID5 ・RAID5

・RAID6 ・RAID5+Hotspare ・RAID5+Hotspare ・RAID6 ・RAID6 ・RAID6+Hotspare ・RAID6+Hotspare ・RAID1+0 ・RAID1+0

・RAID1+0+Hotspare SASアレイコントローラカード PYBSR3C34 ・RAID0 ・RAID1 ・RAID1 ・RAID1 ・RAID1

BX900 S2

BX400 S1

BX920 S3

BX924 S3

RX100 S7

RX200 S7

RX300 S7

RX350 S7

RX500 S7

RX600 S6

TX100 S3

TX120 S3

TX140 S2

TX150 S8

TX200 S7

TX300 S7

外付編

ETERNUS

編

留意事項

クラ

スタ

編

プリン

タ編

ハード

ウェ

ア一

覧

サー

ビス一

覧

SX960 S1 SX980 S2 SX910 S1

■10GBASE-CR接続 ■10GBASE-SR接続

K

J

13．LANカード

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格_(税別) カ 項番 備考

２

１

14．グラフィックスカード

１

製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 製品名 型名 価格(税別) カ 項番 備考 LANカード(1000BASE-T) PY-LA101 PYBLA101 ● I-61 インターフェース：1000BASE-T×1 ホストバス：PCI Express1.1 機能：AFT/ALB 15,000円 15,000円

Dual port LANカード (1000BASE-T) ※2014年6月30日販売終息予定 PY-LA232 PYBLA232 ● I-107 インターフェース：1000BASE-T×2 ホストバス：PCI Express2.1 機能：AFT/ALB 38,000円 38,000円

Quad port LANカード (1000BASE-T) ※2014年6月30日販売終息予定 PY-LA244 PYBLA244 ● I-106 インターフェース：1000BASE-T×4 ホストバス：PCI Express2.1 機能：AFT/ALB 58,000円 58,000円

Dual port LANカード(10GBASE) PY-LA242

PYBLA242 ● I-55 インターフェース：10GBASE-CR×2 ホストバス：PCI Express2.0 機能：AFT/ALB 80,000円 80,000円 グラフィックスカード PY-VG201 PYBVG201 ● I-81 VRAM容量：512MB ホストバス：PCI Express ※リモートマネジメントコントローラアップグレードとの同時適用不可 25,000円 25,000円 Dual port LANカード

(10GBASE-T) PY-LA252 PYBLA252 ● I-113 インターフェース：10GBASE-T/1000BASE-T/100BASE-T×2 ホストバス：PCI Express2.1 機能：AFT/ALB 接続ケーブル：カテゴリ6以上 150,000円 150,000円 Twinaxケーブル 2m 5m PY-CBN002 PY-CBN005 I-37 10GBASE-CR接続用 SFP+ケーブル ※サポートするケーブルについては、下記URL内のマニュアル参照。 弊社HP( http://jp.fujitsu.com/platform/server/primergy/manual/ ) 「10GBASE-CR SFP+ケーブルおよび40GBASE-CR4 QSFP+ケーブ ルのサポートについて」 30,000円 45,000円

２

Quad port LANカード (1000BASE-T) PY-LA264 PYBLA264 ● I-124 インターフェース：1000BASE-T×4 ホストバス：PCI Express2.1 機能：AFT/ALB 58,000円 58,000円 Dual port LANカード

(1000BASE-T) PY-LA262 PYBLA262 ● I-125 インターフェース：1000BASE-T×2 ホストバス：PCI Express2.1 機能：AFT/ALB 38,000円 38,000円 10GBASE-SR SFP+ PY-SFPS08 PYBSFPS08 ● I-58 10GBASE-SR接続用 マルチモードファイバチャネルケーブル（CBL-MLLB02/B05/B15,CBL-MLLC05/C10/C20/C30/C40/C50/D1A) が使用可能 146,000円 146,000円
