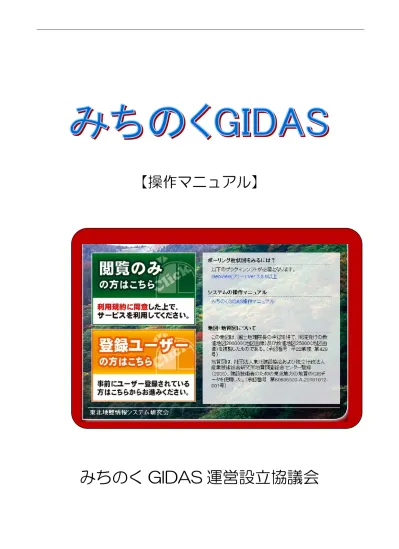

【操作マニュアル】
目 次
第 1 章 システムの概要··· １ 第 2 章 閲覧ユーザーと登録ユーザー··· ２ 第 3 章 登録ユーザーのための操作マニュアル··· ３ 3-1 ユーザー情報··· ３ 3-2 登録ユーザーごとのシステム名称変更機能··· ３ 3-3 登録ユーザー毎のレイヤー追加変更機能··· ４ 3-3-1 ユーザーレイヤーの作成··· ４ 3-3-2 ユーザーレイヤーの変更··· ６ 3-3-3 データの読み込み··· ６ 3-3-4 レイヤーに登録したデータの削除··· ８ 3-3-5 ユーザーレイヤーデータの修正··· ９ 3-3-6 ユーザーレイヤーの削除··· ９ 3-4 登録ユーザーの登録データ公開··· １０１
第1章 システムの概要
みちのくGIDAS（以下、本システムという。）の概要及び操作説明を示します。 情報表示により下記のような画面が出た場合 図 1 画面概要 表 2 アイコン説明 アイコン 説 明 アイコン 説 明 全体表示 戻る 進む 選択範囲に拡大 拡大 縮小 移動 情報（個別選択） 情報（範囲選択） 情報（自動表示） 距離計測 透過度設定 地図の更新 地図の拡大、縮小 地図（地形）表示 住所検索等が可能 こちらの地図をクリックする ことによる移動も可能。 情報を選択する場合、こちらで 情報を表示するレイヤを指定。 こちらを押すと対象の情報位 置にジャンプ。 リンクボタンを押すことによ り関連するファイルを閲覧※。 閲覧できる情報の表示 ※；ボーリングデータの閲覧 （XML ファイル） 柱状図として表示するには、ビューワ のインストールが必要となります。２
第2章 閲覧ユーザーと登録ユーザー
登録ユーザーを作成し本システムアクセス時の認証を実施し、登録ユーザーごとに登録ユーザー自身 によるレイヤー作成を可能とすることによって、登録ユーザーそれぞれが持つデータを円滑に共有でき る仕組みを有します。 登録ユーザーと閲覧ユーザーの概要を下記に示します。 図 2 概要図 本システムのユーザー認証には大きく「地図画面に入るための認証」「登録ユーザーメニューに入る ための認証」「システム管理者メニューに入るための認証」の3 つがある。 （A）閲覧ユーザー（閲覧のみ） （１）利用規約への同意 （２）本システムへのログイン （B）登録ユーザー （１）「地図の閲覧」または、「レイヤ登録・修正」を選択。 （２）本システムへのログイン 図 3 初期画面 シ ス テ ム 初 期 表 示 画面 地図画面及び災害情報、登録ユーザーの公開 レイヤ等 登録ユーザー メニュー画面 ユーザーレイヤー 管理画面 ユーザー情報 編集画面 閲覧ユーザー (ゲスト) 登録ユーザー ログイン→ ログイン→ 閲覧ユーザー 登録ユーザー３
第3章 登録ユーザーのための操作マニュアル
3-1 ユーザー情報 ユーザー情報は、登録ユーザーごとに変更（一部不可）することができます。 【登録項目】 ・ログイン名（変更不可） ・ユーザー名称（変更可能） ・表示名（変更可能） ・パスワード（変更可能） ・メールアドレス（変更可能） ・担当者名（変更可能） ・代表住所（変更可能） ・代表TEL（変更可能） 3-2 登録ユーザーごとのシステム名称変更機能 登録ユーザー情報の「表示名（システム表示名）」にて登録ユーザー個別のシステム名称を設定する ことができます。 図 5 ユーザー名称変更 設定したシステム名称 図 4 ユーザー情報４ 3-3 登録ユーザー毎のレイヤー追加変更機能 登録ユーザーにおいて、自らの公開レイヤーと非公開レイヤーを、それぞれ3 レイヤーまで作成・変 更することができます。 図 6 は、ユーザーレイヤーの一覧である。公開レイヤー／非公開レイヤー別にレイヤー登録日も表示 されます。 図 6 登録ユーザーレイヤー一覧画面 3-3-1 ユーザーレイヤーの作成 公開レイヤー一覧／非公開レイヤー一覧のそれぞれの上方にある「レイヤー追加」（図 6 参照）リン クを押すと、下図が表示される。 図 7 ユーザーレイヤー作成画面 【入力項目の説明】 ・ 第一階層(カテゴリー名)：地図画面－凡例欄の第一階層である「カテゴリー」の名称を入力します。 ・ 第二階層(レイヤー名)：地図画面－凡例欄の第二階層である「レイヤー」の名称を入力します。 ・ レイヤー表示の縮尺範囲：地図上でレイヤーを表示する縮尺の範囲を指定します。 表示される縮尺は「“最大”未満 かつ “最小”より大きい」縮尺となります。
５ “最小” ＜ 表示範囲 ＜ “最大” ・ シンボル：レイヤー内の全てのデータを同じシンボルで表示する場合は「シンボル固定」を選択し ます。レイヤー内の「種別(“kind”)」の値に応じてシンボルを使い分ける場合は「シンボル細分化」 を選択します。 ・ 第三階層(分類名)：地図画面－凡例欄の第三階層である「分類」の名称ならびに表示するシンボル とラベルの定義を入力する。「シンボル固定」か「シンボル細分化」かによって定義する内容が異な ります。 ＜シンボル固定＞の場合 図 3 シンボル固定の場合のシンボル定義 表示名：レイヤーに表示する名称：地図画面－凡例欄の第三階層の表示名称を入力します。 シンボル：●や■などの図形を選択し、色を選択します。またはシンボル画像を[参照]ボタン を押して表示されるシンボル一覧画面から選択します。 シンボルサイズ：地図上に表示するシンボルの大きさを選択します。 ラベル表示：ラベル表示をする場合はチェックボックスにチェックを入れる。また、ラベルを 表示する色を選択する。 ラベルサイズ：地図上に表示するラベルの大きさを選択します。 ＜シンボル細分化＞の場合 初期状態では「定義の追加」リンクのみが表示されている(図 4)。細分化する分類の数だけ「定 義の追加」リンクをクリックすると、シンボル定義情報を入力する欄が表示されます(図 5)。 図 4 シンボル細分化の場合のシンボル定義(1) 図 5 シンボル細分化の場合のシンボル定義(2)
６ 表示名：レイヤーに表示する名称：地図画面－凡例欄の第三階層に表示名称を入力します。 分類：レイヤーデータの「種別(kind)」に登録されている値を記入します。 例：「建物倒壊状況」というレイヤーで、「種別(kind)」として“半壊”、“全壊”というデータ がある場合は、2 つのシンボル定義を作成し、それぞれの定義の分類欄に“半壊”ならびに“全 壊”を記入します。 シンボル：●や■などの図形を選択し、色を選択します。またはシンボル画像を[参照]ボタン を押して表示されるシンボル一覧画面から選択します。 シンボルサイズ：地図上に表示するシンボルの大きさを選択します。 ラベル表示：ラベル表示をする場合はチェックボックスにチェックを入れます。また、ラベル を表示する色を選択します。 ラベルサイズ：地図上に表示するラベルの大きさを選択します。 3-3-2 ユーザーレイヤーの変更 図 6 登録ユーザーレイヤー一覧画面の各レイヤー情報の欄に「レイヤー編集」ボタンがあります。 このボタンを押すと図 7 ユーザーレイヤー作成画面が表示されます。 3-3-3 データの読み込み 登録したレイヤーにデータの登録をおこなう方法として、「KML(KMZ)の登録」と「XML/CSV（ZIP） の登録」、「EXIF PHOTO(ZIP)の登録」の 3 つの方法があります。 (A) KML(KMZ)の登録 Google Earth などで作成した KML ファイル、または、KML ファイルと関連ファイル(PDF フ ァイル)をまとめて 1 つの ZIP アーカイブファイルにまとめた KMZ ファイルをアップロードする ことでレイヤーにデータを登録します。 【KML ファイルの仕様】 ・ KML ファイルに含むのはポイント定義情報のみとします。 ・ KML ファイル中の”Folder”定義はレイヤー情報の「種別(kind)」に、“Name”定義はレイヤー 情報の「名称(name)」に、それぞれ格納されます。 【KMZ ファイルの仕様】 ・ KMZ には次の構成でファイルとフォルダを格納して下さい。 KMZ ファイル |－doc.kml (KML ファイル(名称は“doc.kml”固定) |－files (PDF ファイルを格納するフォルダ) |－PDF1 ファイル |－PDF2 ファイル |－･･･ ・ KML ファイル中の“Description”に PDF ファイルのファイル名を次の要領で記入します。
７ files/PDF1 ファイル名 (files というフォルダの中の PDF1 ファイルという意味。) ・ アップロードファイルの上限サイズは100MB となります。 【KML(KMZ)の登録方法】 図 6 登録ユーザーレイヤー一覧画面の各レイヤー 情報の欄に「KML(KMZ)の登録」ボタンがあります。こ のボタンを押すと図 11 KML(KMZ)の登録画面が表 示されます。 登録画面で KML/KMZ ファイルを選択して「実行」ボタンを押すと、KML/KMZ ファイルをア ップロードし、その後、アップロードされたファイル内の情報がレイヤーに登録されます。 (B) XML/CSV(ZIP)の登録 Excel やその他のソフトウェアで作成した CSV ファイルや XML ファイル、または、XML/CSV ファ イルと関連ファイル(PDF ファイル)をまとめて 1 つの ZIP アーカイブファイルにまとめた ZIP ファイ ルをアップロードすることでレイヤーにデータを登録します。 【XML/CSV ファイルの仕様】 ・ CSV ファイルのフォーマットは次のとおり。 [1 行目] 緯度,経度,名称,分類,リンク [2 行目以降] 38.28955391,140.7793353,名称 1,分類 1,files/PDF1.pdf ・ XML ファイルのフォーマットは次のとおり。 <?xml version="1.0" encoding="UTF-8" ?> <datas> <data> <longitude>140.7793353</longitude> 経度 <latitude>38.28955391</latitude> 緯度 <name>名称 1</name> 名称 <kind>分類 1</kind> 分類 <link>files/PDF1.pdf</link> PDF へのリンク </data> (<data>～</data>を、データの数だけ繰り返す。) </datas> 【ZIP ファイルの仕様】 ・ ZIP には次の構成でファイルとフォルダを格納して下さい。 ZIP ファイル |－nnnn.csv または nnnn.xml(任意のファイル名の XML/CSV ファイル) |－files (PDF ファイルを格納するフォルダ) |－PDF1 ファイル |－PDF2 ファイル |－･･･ ・ アップロードファイルの上限サイズは100MB となります。 図 11 KML(KMZ)の登録画面
８ 【XML/CSV(ZIP)の登録方法】 図 6 登録ユーザーレイヤー一覧画面の各レイヤー 情報の欄に「XML/CSV(ZIP)の登録」ボタンがあります。 このボタンを押すと図 12 XML/CSV(ZIP)の登録画面 が表示されます。 登録画面でXML/CSV/ZIP ファイルを選択して「実行」ボタンを押すと、XML/CSV/ZIP ファイ ルをアップロードし、その後、アップロードされたファイル内の情報がレイヤーに登録されます。 (C) EXIF PHOTO(ZIP)の登録 電子コンパスによる方位、位置情報（Exif 情報）が付与されている写真データを個別または複数ファ イルをまとめたZIP ファイルをアップロードすることでレイヤーにデータが登録されます。 （注）位置座標等が付与できないデジタルカメラ等で撮影した場合は、Exif 情報として位置情報が付与されておりません ので、ご留意下さい。本登録をご利用の場合は、位置情報、方位の情報が付与できる機器をご使用下さい。 ZIP ファイル |－PHOTO1.jpg |－PHOTO2.jpg 3-3-4 レイヤーに登録したデータの削除 レイヤーに登録したデータを削除するには、「レイヤーデータの全件削除」と、「地図画面で選択した データのみを削除」の2 つの方法があります。 (A) レイヤーデータの全件削除 図 6 登録ユーザーレイヤー一覧画面の各レイヤー情報の欄に「データ全件削除」ボタンがあります。 このボタンを押すとデータを削除してもよいかどうかの確認メッセージボックスが表示されます(図)。 確認メッセージボックスの「OK」ボタンを押すと、レイヤーデータ全件が削除されます。 図13 レイヤーデータ全件削除 確認メッセージ 図 12 XML/CSV(ZIP)の登録画面
９ (B) 地図画面で選択したデータのみを削除 地図画面で選択したデータのみを削除する手順は次のとおりです。 (1) 地図画面を表示し、選択ツールを使ってデータを選択する(図 14)。 (2) 選択したデータの一覧が別ウィンドウで表示されます(図 15)。 (3) データの一覧に表示されているチェックボックスにチェックを入れ、同ウィンドウの際下段にあ る「削除」ボタンを押します(図 15)。 (4) 別ウィンドウに削除を確認するメッセージが表示される。「OK」ボタンを押すと、選択されたデ ータが削除されます(図 16)。 図14 地図画面上のレイヤーデータ 図 15 レイヤーデータを選択した状態 図 16 レイヤーデータ削除確認メッセージ 3-3-5 ユーザーレイヤーデータの修正 すべてのレイヤーデータを修正する場合は、3-3-4 レイヤーに登録したデータの削除の(A)「レイヤー データの全件削除」をおこなってレイヤー内のすべてのデータを削除した後に、正しいデータをアップ ロードします。 レイヤーデータの中の一部のデータを修正する場合は、3-3-4 レイヤーに登録したデータの削除の(B) 「レイヤーデータの全件削除」をおこなって修正対象のデータを削除した後に、正しいデータをアップ ロードします。 3-3-6 ユーザーレイヤーの削除 図 6 登録ユーザーレイヤー一覧画面の各レイヤー情報の欄に「レイヤー削除」ボタンがあります。こ のボタンを押すとデータを削除してもよいかどうかの確認メッセージボックスが表示されます(図 17)。
１０ 確認メッセージボックスの「OK」ボタンを押すと、レイヤーデータ全件とレイヤー自体が削除され ます。 削除したデータを復旧することはできないため、誤って削除した場合は、再度データをアップロード する必要があります。 図 17 レイヤー削除 確認メッセージ 3-4 登録ユーザーの登録データ公開 登録ユーザーが作成した公開レイヤーは、システム管理者による承認を受けた後に他のユーザーに対 して公開されます。 システム管理者による承認を受けた公開レイヤーは、地図画面上に表示されます。また、ログインし た登録ユーザー自身の非公開レイヤーがある場合は、それらのレイヤーも地図画面上に表示されます。 図 18 ユーザーレイヤーを表示した地図画面(凡例欄) 登録したデータ
