㈱㈱㈱㈱東陽東陽東陽東陽テクニカテクニカテクニカ テクニカ 1/35

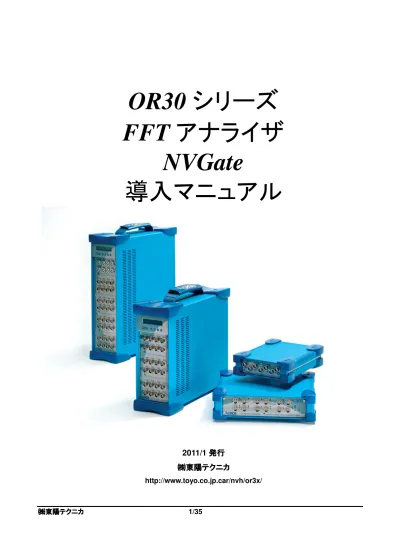

OR30

シリーズ

FFT

アナライザ

NVGate

導入マニュアル

2011/1

発行

㈱

㈱東陽

東陽

東陽テクニカ

東陽

テクニカ

http://www.toyo.co.jp.car/nvh/or3x/

(2)

(3)

インストールインストールインストールインストール方法方法方法方法 3/35 http://www.toyo.co.jp/car/nvh/or3x/

目

次

1. インストール方法 ... 5 1.1. PCの設定 ... 5 1.2. ソフトウェアのインストール ... 5 1.3. 日本語への切り替え ... 9 2. アナライザの準備 ... 11 2.1. 電源の接続 ... 11 2.2. PCとのネットワーク接続 ... 11 2.3. 電源 ON / OFF... 11 3. NVGateの起動 ... 12 4. FFT解析 ... 13 4.1. 入力チャンネルとプラグインの接続 ... 13 4.2. 解析スタート ... 14 4.3. オートスケール ... 14 4.4. 解析ストップ ... 14 5. アナライザ設定ブラウザ（ASB） ... 15 6. 入力感度設定 ... 16 6.1. フロントエンド ... 16 6.2. 物理量 ... 16 6.3. 感度 ... 16 6.4. レンジ ... 16 6.5. カップリング ... 16 7. FFTアナライザ設定の変更 ... 17 8. センサ登録 ... 18 8.1. センサ情報の登録 ... 18 8.2. センサの選択 ... 18 9. コントロールパネル ... 19 10. ウィンドウ表示 ... 20 10.1. ウィンドウ表示の構造 ... 20 10.2. 入力信号の表示追加 ... 20 10.3. ウィンドウの配置方法 ... 20 11. データ保存 ... 21 11.1. 保存設定 ... 21 11.2. 保存の確認 ... 21

(4)

11.3. プロジェクトマネージャ ... 21 11.4. 計測の繰り返し ... 22 11.5. データ表示 ... 22 11.6. データの重ね合わせ ... 22 12. 時系列信号の測定（レコード） ... 23 12.1. プラグインへ接続 ... 23 12.2. プロジェクトマネージャ ... 23 13. ポスト解析 ... 24 13.1. 準備 ... 24 13.2. 解析ファイルの読み込み ... 24 13.3. FFT解析 ... 24 13.4. 解析区間の選択 ... 24 13.5. 拡大範囲の表示 ... 25 13.6. FFTアナライザ設定の変更 ... 25 13.7. 保存設定 ... 25 14. レポート ... 26 14.1. テンプレートの作成 ... 26 14.2. テンプレートを保存 ... 26 14.3. 印刷設定 ... 26 14.4. レポート作成 ... 27 14.5. テンプレートの編集 ... 27 15. ウォーターフォール ... 29 15.1. テンプレートの編集 ... 29 15.2. 3次元データの保存 ... 31 15.3. 保存の確認 ... 32 15.4. データの抽出 ... 32 15.5. 抽出データの保存 ... 33 16. サポート ... 35

(5)

インストールインストールインストールインストール方法方法方法方法 5/35 http://www.toyo.co.jp/car/nvh/or3x/

1. インストール

インストール方法

インストール

方法

1.1. PC

の

の設定

設定

1.1.1. IP

アドレスの

アドレスの設定

設定

デスクトップから、スタートを選択して下さい。 “プログラムとファイルの検索”で、”IP アドレス”と入力し、 Enterキーを押してください。 “ネットワーク接続の表示”を選択してください。使用するローカルネットワークのプロパティを開いてください。下図のように”インターネットプロトコルインターネットプロトコルインターネットプロトコルインターネットプロトコルバージョンバージョンバージョンバージョン４４４４ （（（（TCP/IPv4））））”を選択して、”プロパティプロパティプロパティ”ボタンをクリックプロパティしてください。 IP アドレスとサブネットマスクを以下のように設定してください。 IPアドレス： 223.255.253.100 サブネットマスク： 255.255.255.0 以上で PC のネットワーク設定は完了です。

1.2. ソフトウェアの

ソフトウェアの

ソフトウェアのインストール

インストール

1.2.1. NVGate

のインストール

OR30 シリーズをコントロールするソフトウェアは NVGate です。NVGate をインストールするために、 CD-ROMを挿入してください。自動で起動します。

(6)

"I accept the terms in the license agreement"（同 意します）を選択して、”Next”ボタンを押してください。 ユーザ名は特に指定する必要はありません。 インストール先を指定する場合には“Browse”ボタンを クリックして希望するディレクトリを指定してください。特 に指定がなければそのまま“Next”ボタンをクリックして くださいインストールを開始します。USB ドングルが接続されている場合には PC から取り外してください。 “Install”ボタンをクリックするとインストールが開始されます。

(7)

インストールインストールインストールインストール方法方法方法方法 7/35 http://www.toyo.co.jp/car/nvh/or3x/ “Show details”ボタンをクリックすると途中経過を確 認できます。インストールの最後にキーファイルの問い合わせがあ ります。”Browse”ボタンを押して、キーファイルのパス を指定してください。（CD-ROM 内の KEY フォルダです。） パスを指定後に”OK”ボタンをクリックしてください。 以下のダイアログが表示されます。”OK”をクリックしてください。プロジェクトベースが存在しない場合には以下のダイア ログが表示されます。“OK”をクリックしてください。 インストールは完了です。

1.2.2. 日本語

日本語

日本語モジュールのインストール

モジュールのインストール

NVGateが起動していた場合、終了させてください。 “NVGateV6.70.0005 日本語化モジュール”というラベルのついた CD を CD ドライブへ挿入してください。以下のウィンドウが表示されます。

(8)

注意注意注意注意上記画面が表示されない場合は CD-ROM 内の index.htmlを起動させてください左側のメニューから“ダウンロードダウンロードダウンロード”を選択してください。ダウンロード日本語モジュールのダウンロード画面が表示されます。注意注意注意注意日本語モジュールは NVGate のバージョンと一致したバージョンでしか動作しません。 NVGate 本体を先にインストールしてから実行してください。 NVGateが起動していた場合、終了させてください。 上記画面で“日本語日本語日本語日本語モジュールモジュールモジュール”をクリックしてください。モジュールファイルのダウンロードセキュリティ警告ウィンドウが開きます。 “実行実行”ボタンをクリックしてください。日本語モジュール実行実行が起動されます。 上図のようなメッセージが表示された場合には”実行実行実行する実行するするする”を クリックしてインストール作業を継続してください。日本語モジュールを実行させると以下のダイアログが表示されます。指示に従ってインストールしてください。 NVGateをインストールした時のフォルダを指定してください。デフォルトで NVGate をインストールした場合には下図のようになります。注意注意注意注意 NVGate のインストール先をデフォルトから変更した場合には、ここでインストール先も対応させてください。

(9)

インストールインストールインストールインストール方法方法方法方法 9/35 http://www.toyo.co.jp/car/nvh/or3x/ 上図のような確認画面が表示されます。”次次次次へへへへ”をクリックして ください。インストールが開始されます。インストールが完了すると、上図のような画面が表示されます。これで必要なファイルがインストールされました。

1.3. 日本語

日本語

日本語への

への

への切

への

切り

切

り

り替

り

替

替え

替

え

日本語モジュールをインストール後に表示する言語を切り替えます。デフォルトでインストールした場合、以下のフォルダが生成されます。 C:¥Program files¥OROS¥OR3x¥Localize¥ この中に以下のファイルが存在しますので、以下のファイルを実行させてください。 ChangeToJP.bat 次回、NVGate を起動させると日本語で表示されます。＊もし上記の手順で日本語化が行われなかった場合は、以下の方法で日本語化を行うことが出来ます。 1).以下のフォルダ内のファイルを全てコピーして下さい。 C:¥Program files¥OROS¥OR3x¥Localize¥jp¥ 2).1).でコピーしたファイルを、以下のフォルダ内に全て貼り付けて下さい。 C:¥Program files¥OROS¥OR3x 以上で日本語化が完了となります。

(10)

(11)

2. アナライザの

アナライザの準備

アナライザの

準備

2.1. 電源

電源の

電源

の

の接続

接続

OR30シリーズ FFT アナライザは AC アダプタなどから電源を供給する必要があります。添付の AC アダプタ（OR34 / 35 / 36）、もしくは AC ケーブル（OR38）を接続してください。ワンポイントワンポイントワンポイント ワンポイント 電源ケーブルは誤配線しないように一箇所しか接続できません。

2.2. PC

とのネットワーク

とのネットワーク接続

接続

OR30シリーズ FFT アナライザと PC はネットワークケーブルで接続します。添付の LAN ケーブルで接続してください。ワンポイントワンポイントワンポイント ワンポイント LAN ケーブルは誤配線しないように一箇所しか接続できません。ワンポイントワンポイントワンポイント ワンポイント LAN ケーブルは専用品ではありません。汎用品です。但し、PC と直接接続するためにクロスケークロスケークロスケークロスケーブルブルブルブルを用意しています。

2.3. 電

電源

電

源

ON / OFF

2.3.1. OR34 / 35

ON 本体の裏面中央のブルースイッチを押し、ピピピと音がしたらボタンを離して下さい。前面の LED ランプがグリーン点滅したら使用できます。 OFF 本体の裏面中央のブルースイッチを押し、ピピと音がするまで押し続けてください。音がしたら離して下さい。

2.3.2. OR36 V-2 / 38 V-2

ON フロントパネルの５つのボタンのうち、最左端のボタンを押してください。表示部に“OR3X Powering up”と表示され、BNC コネクター上部の LED が点灯し、しばらくするとパネルに“System OK”と表示されます。 OFF “System OK”の状態で、表示パネルの”↓”示すボタンを押してください。”S”がシャットダウン（OFF）を意味しますのでこのボタンを押してください。

(12)

3. NVGate

の

の起動

起動

NVGate を起動させるためにはデスクトップ上のアイコンをクリックしてください。

もしくは、スタートメニューから ”OROS NVGate Software V6.70/NVGate”を選択してください。ワンポイントワンポイントワンポイント ワンポイント OR30 シリーズ FFT アナライザとドングルがともに PCに接続されている場合には以下のダイアログが表示されます。 “ハードウェア”に接続を選択してください。スプラッシュ画面が表示された後、以下のように NVGateが起動します。

(13)

FFT FFT FFT FFT 解析解析解析解析 13/35 http://www.toyo.co.jp/car/nvh/or3x/

4. FFT

解析

4.1. 入力

入力チャンネルとプラグインの

入力

チャンネルとプラグインの

接続

FFTアナライザの設定方法を説明します。ワンポイントワンポイントワンポイント ワンポイント この章で FFT プラグインの使用方法を説明しますが、この説明が基本となります。他のプラグインでも同様の操作方法で対応できます。入力を FFT に接続します。メニュー“セットアップセットアップセットアップ/データセットアップデータデータデータ収集収集収集 収集/入力入力入力”を選択してください。入力以下のダイアログが表示されます。左側のリストが入力チャンネルです。右側が利用できるプラグインです。入力 1 を FFT 解析するためには入力 1 を FFT プラグインに接続します。接続する方法は入力 1 を FFT1 プラグインの上にドラッグ&ドロップします。ワンポイントワンポイントワンポイント ワンポイント ドラッグ＆ドロップ：入力 1 を選択して、マウスの左ボタンを押し下げたまま右側の FFT1 プラグインの上でマウスの左ボタンを離します図のように FFT1 プラグインの下に入力 1 が表示されれば、入力 1 と FFT1 が接続されます。 OKボタンをクリックしてください。次に入力チャンネルの詳細を設定するダイアログが表示されます。 このまま OK ボタンをクリックしてください。 ワンポイントワンポイントワンポイント ワンポイント このチュートリアルでは何も設定しませんが、センサの感度などを入力することができます。以上で FFT1 の解析結果を表示するウィンドウが表示されます。

(14)

4.2. 解析

解析スタート

解析

スタート

解析を開始するためには以下のツールバーのスタートボタン（Ctrl+R）をクリックします。

4.3. オートスケール

オートスケール

グラフは設定されたレンジに従って表示されます。入力に何も信号が接続されていない場合、信号のレベルが小さ過ぎて結果がグラフに表示されません。以下のツールバーの Y 軸オートスケールボタン（Ctrl+A）をクリックしてください。グラフに信号の FFT 解析結果が表示されます。

4.4. 解析

解析ストップ

解析

ストップ

解析を終了するためには以下のツールバーのストップボタン（Ctrl+S）をクリックします。

(15)

アナライザアナライザアナライザ

アナライザ設定設定設定設定ブラウザブラウザブラウザブラウザ（（（（ASBASBASBASB））））

15/35 http://www.toyo.co.jp/car/nvh/or3x/

5. アナライザ

アナライザ設定

アナライザ

設定

設定ブラウザ

設定

ブラウザ（

ブラウザ

（

ASB

）

アナライザ設定ブラウザ（ASB）はアナライザの設定に対して NVGate の中心になります。プラグイン、ジェネレータ、フィルタなど全てのアナライザ設定をコントロールします。 ASB内のいくつかの設定は他の設定に依存し、自動的に調整されます。 ASBは大きく 3 つの部分に分かれます。フロントエンド入力関連リソースフィルタ・イベントなど共有資源プラグイン解析アナライザフロントエンドで入力レンジやカップリング、センサの感度など入力部分に関連する設定を行います。リソースはトリガやフィルタなどの設定を行います。このリソースはフロントエンドとプラグイン両方に適用できます。プラグインは FFT や 1/N オクターブなどアナライザの総称です。プラグインを展開すると以下のようにアナライザの各パラメータにアクセスできます。各設定項目の横にアイコンが表示されます。数値を指定します。文字列を設定します。リストから値を選択します。 ON/OFFを設定します表ワンポイントワンポイントワンポイント ワンポイント “情報”アイコンは設定アイコンの隣にあります。情報アイコンが表示された設定は変更することはできません。

(16)

6. 入力感度設定

入力感度設定

これまでの章では入力チャンネルに信号を接続していませんでした。通常のイメージでは入力チャンネルの設定を行い、その後で FFT の設定を行うと思います。 NVGate でも同様に入力チャンネルから設定できますが、最初に入力をプラグインに接続することで自動的に入力チャンネルをアクティブにします。この機能を利用することで簡単に設定できます。

6.1. フロントエンド

フロントエンド

入力部分の設定は ASB のフロントエンドで行います。 “フロントエンドフロントエンドフロントエンドフロントエンド/入力入力入力入力/入力入力入力 1”を開くと入力 1 の入力に関入力する設定が表示されます。

6.2. 物理量

物理量

入力感度を設定する前に“物理量物理量物理量物理量”を接続したセンサに適合させてください。ワンポイントワンポイントワンポイント ワンポイント この例では物理量として加速度を設定します。加速度センサを持っていない場合でもチュートリアルを進めてください。

6.3. 感度

感度

“感度感度感度感度”で入力感度を設定します。感度を入力する際には単位に注意してください。単位は“ボルトボルトボルトボルト/物理量単位物理量単位物理量単位物理量単位”です。センサの感度表を確認してください。

6.4. レンジ

レンジ

予測される入力範囲を選択してください。

6.5. カップリング

カップリング

入力カップリングを設定します。通常は AC カップリングです。アンプを内蔵したセンサを使用する場合には“ICP”を選択してください。

(17)

FFT FFT FFT FFT アナライザアナライザアナライザアナライザ設定設定設定設定ののの変更の変更変更変更 17/35 http://www.toyo.co.jp/car/nvh/or3x/

7. FFT

アナライザ

アナライザ設定

設定

設定の

設定

の

の変更

変更

前章で表示された FFT 解析結果はデフォルト設定が適用されました。ここでは次のように希望する値に設定します。解析レンジ： 2kHz オーバラップ： 99％ FFT アナライザの設定はアナライザ設定ブラウザ (ASB)のプラグイン FFT1 ツリーを展開します。それぞれのツリーを開くと“FFT1/FFT アナライザ”内に上記の希望する設定に対応した項目があります。解析レンジを変更します。ASB の“レンジレンジレンジ”をダブルクリレンジックしてください。以下のダイアログが表示されます。アップ・ダウンボタンで値を変更するか、直接テキストボ ックスに値を入力して“OK”ボタンをクリックしてくださ い。他の“オーバラップオーバラップオーバラップ”も同様に変更してください。オーバラップスタートボタンを押して、この結果を確認してください。ワンポイントワンポイントワンポイント ワンポイント 設定の変更を行うために、ASB の各項目を展開してアクセスしていましたが、まとめて表示する方法があります。設定したい項目の 1 つ上の項目の上で右クリックして、コンテキストメニューから“プロパティ”を選択してください。下位階層の一覧が表示されます。 FFT1の上で右クリックしても同様です。

(18)

8. センサ

センサ登録

センサ

登録

NVGate は予めセンサの各特性値をデータベースに登録することができます。先ほどはセンサの各特性値をそれぞれ設定しましたが、予め登録しておけばセンサを選択するだけで各特性値を一度に設定できます。

8.1. センサ

センサ情報

センサ

情報

情報の

の

の登録

登録

メニュー“ツール/センサ/定義”をクリックしてください。次のような画面が表示されます。加速度計を登録するには、左側のリストにある“加速度 計”を展開し、“Default 加速度計加速度計加速度計”を選択した状態で加速度計左下のセンサグループ内の“新規”ボタンをクリックしてください。以下のダイアログが表示されますので、ID、カップリング、感度などを入力してください。その他の情報も入力できますので、記録として利用してください。 “OK”ボタンを押すと、センサデータベースダイアログのリストに登録したセンサが表示されます。それではダイアログを閉じてください。

8.2. センサの

センサの

センサの選択

選択

先ほどは“フロントエンドフロントエンドフロントエンド/入力フロントエンド入力入力/入力入力入力入力入力 1”で入力感度やカ ップリングなどをそれぞれ設定しました。しかし、“センサセンサセンサセンサ”でデータベース登録したセンサを選択すると、登録した情報が全て一度に適用されます。

(19)

9. コントロールパネル

コントロールパネル

設定の変更を行うために、ASB の各項目にアクセスしなければなりませんでした。コントロールパネルを利用すると、ASB からよく利用する項目を抽出することができますので素早く項目にアクセスすることができます。 ASB の抽出したい項目の上で右クリックしてください。コンテキストメニューの“コントロールパネルにコントロールパネルにコントロールパネルにコントロールパネルに追加追加追加追加”を選択してください。ここで、左側にあるコントロールパネルをクリックして開き、結果を確認してください。選択した項目が表示されます。同様に他の項目も配置してみてください。以下に表示例を示します。ワンポインワンポインワンポインワンポイントトトトコントロールパネルに表示できる項目数に制約はありません。表示領域に表示可能な分だけ表示されます。ワンポイントワンポイントワンポイント ワンポイント コントロールパネルを詳細に設定できます。詳細に設定するためにはコントロールパネル上で右クリックして、コンテキストメニューから“コントロールパネルのカスタマイズ”を選択するか、メニュー“ツールツールツールツール/ コントロールパネルのカスタマイズコントロールパネルのカスタマイズコントロールパネルのカスタマイズコントロールパネルのカスタマイズ”を選択してください。

(20)

10. ウィンドウ

ウィンドウ表示

ウィンドウ

表示

これまでグラフはデフォルトで表示されたものを使用していましたが、他にもさまざまなグラフを表示させることが可能です。

10.1. ウィンドウ

ウィンドウ

ウィンドウ表示

表示

表示の

表示

の

の構造

構造

メニュー“ウィンドウ/追加・削除”を選択してください。次のようなウィンドウが表示されます。左側のタブが利用できる信号・解析結果です。それぞれグループ毎に分類されています。右側が現在表示されているウィンドウです。現在、ウィンドウが 1 つ表示され、その中に FFT の平均スペクトラムが表示されていることがわかります。

10.2. 入力信号

入力信号

入力信号の

の

の表示追加

の

表示追加

FFT の解析結果のみでなく、実際の入力された信号を確認するためにグラフを追加します。メニュー“ウィンドウ/追加・削除”を選択してください。 “フロントエンド”タブの“信号”を選択して、さらにチャンネルとして“入力 1”を選択します。真ん中の“新しいウィンドウ追加”ボタンをクリックしてください。下図のようにウィンドウ 2 が追加されます。また、“OK”をクリックすると、ウィンドウが追加されていることが確認できます。

10.3. ウィンドウの

ウィンドウの配置方法

ウィンドウの

配置方法

メニュー“ウィンドウ”内の“自動配置”や“縦に並べる” などでウィンドウの配置を変更できます。また、以下のツールバーで配置方法を設定できます。以上のように自由にウィンドウを追加してさまざまな結果を表示することが可能です。

(21)

データデータデータデータ保存保存保存保存 21/35 http://www.toyo.co.jp/car/nvh/or3x/

11. データ

データ保存

データ

保存

ここまでで FFT プラグインの設定・ウィンドウ表示を行ってきました。しかし、まだ解析結果は保存されていません。 FFTプラグインでは平均スペクトラム、瞬間スペクトラム、さまざまな解析結果を出力します。そのため、デフォルトでは解析結果を保存していません

11.1. 保存設定

保存設定

解析結果を保存するためにはメニュー“ファイルファイルファイルファイル/保存保存保存保存設定設定設定設定”を選択してください。次のようなウィンドウが表示されます。最初のダイアログでは保存する際の名前の命名方法や測定終了時にファイル名を確認するかなどの設定を行います。特に変更する必要はありません。 “保存選択保存選択保存選択保存選択”タブを押してください。ウィンドウの追加と同様のダイアログが表示されます。ここで保存したいアナライザを選択して、結果とチャンネルを選択した後で、“結果結果結果を結果ををを追加追加追加追加ボタンボタンボタン”ボタンをクリックします。以上で保存の設定が完了しました。“OK”ボタンをクリックしてください。

11.2. 保存

保存の

保存

の

の確認

確認

解析結果が保存されるかどうか確認してみましょう。ツールバーのスタートボタン（Ctrl+R）をクリックして解析を開始してください。しばらくしてツールバーのストップボタン（Ctrl+S）をクリックして終了します。終了ボタンを押すと、以下のダイアログが表示されます。 “OK”ボタンをクリックしてください。

11.3. プロジェクトマネージャ

プロジェクトマネージャ

左側にあるプロジェクトマネージャをクリックして開いてください。 太字で表示されている“Default Project”が現在アクテ ィブなプロジェクトです。このツリーを展開してください。先ほど指定した“メジャーメジャーメジャー1”の中に“Result”が生成さメジャーれます。

(22)

11.4. 計測

計測

計測の

の

の繰

繰り

繰

り

り返

り

返

返し

返

し

計測を何度かスタート＆ストップさせ、いくつかの測定結果作成してください。

11.5. データ

データ

データ表示

表示

以前、測定した結果を表示させたい場合にはプロジェクトマネージャで表示したい結果を選択してマウスでダブルクリックしてください。選択した結果がグラフに表示されます。ここではメジャー1 の結果を表示させます。

11.6. データの

データの

データの重

データの

重

重ね

重

ね合

ね

合

合わせ

合

わせ

データを比較したい場合、グラフ上で重ね合わせることも簡単にできます。重ね合わせたい結果をグラフへドラッグ＆ドロップするだけです。

(23)

時系列信号時系列信号時系列信号時系列信号ののの測定の測定測定測定（（（（レコードレコードレコードレコード）））） 23/35 http://www.toyo.co.jp/car/nvh/or3x/

12. 時系列信号

時系列信号の

時系列信号

の

の測定

の

測定（

測定

（

（レコード

レコード

レコード）

）

これまで FFT 解析だけを対象にしてきましたが、OR30 シリーズは同時に他の 1/N オクターブ解析やトラッキング解析を行うことができます。ここではデータレコーダのように時系列信号を FFT 解析と同時に測定（レコード）します。レコードすることで信号がファイルに記録されますので、後で何度も再解析することが可能です。

12.1. プラグインへ

プラグインへ

プラグインへ接続

接続

メニュー“セットアップセットアップセットアップセットアップ/デーデーデーデータタタタ収集収集収集収集/入力入力入力入力”を選択してください。ダイアログが表示されますので、左のリストに入力 1 を右のリストのレコーダまでドラッグ&ドロップします。 “OK”ボタンをクリックしてダイアログを閉じてください。 ウィンドウが 1 つ追加されます。 OR36 V-2 / 38 V-2ユーザへ_ユーザへ_ユーザへユーザへ OR36 V-2 /38 V-2の場合、レコーダの信号はデフォルトで OR36 V-2 /38 V-2 に内蔵されたハードディスクに保存されます。このチュートリアルでは PC に保存してください。設定方法は ASB の“レコーダレコーダレコーダレコーダ/モードモードモードモード/レコードレコードレコードレコード”で “On PC”を選択してください。 ツールバーのスタートボタン（Ctrl+R）をクリックして解析を開始してください。しばらくしてツールバーのストップボタン（Ctrl+S）をクリックして終了します。

12.2. プロジェクトマネージャ

プロジェクトマネージャ

左側にあるプロジェクトマネージャをクリックして開いてください。 太字で表示されている“Default Project”が現在アクテ ィブなプロジェクトです。このツリーを展開してください。 今回測定した“メジャー4”の中には“Result”の他に “Signal”が生成されます。 これがレコード信号です。

(24)

13. ポスト

ポスト解析

ポスト

解析

ポスト解析は既に記録されたレコード信号を解析します。

13.1. 準備

準備

これまでの設定や解析結果をプロジェクトとして保存します。メニュー“ファイルファイルファイル/名前ファイル名前名前を名前を付をを付付付けてプロジェクトをけてプロジェクトをけてプロジェクトをけてプロジェクトを保存保存保存保存”を選択してください。プロジェクト名は適切に設定してください。それではポスト解析の効果を実感するために NVGate を終了させてください。また、OR30 も電源を切り、ネットワークネーブルを切断してください。ドングルを PC に取り付けて NVGate を起動します。

13.2. 解析

解析

解析フ

解析

フ

ファイルの

ァイルの

ァイルの読

ァイルの

読み

読

み

み込

込

込み

み

ワンポイントワンポイントワンポイント ワンポイント Signal ファイルは記録時に感度設定など既に行われ、物理単位で記録されていますので入力感度設定などは必要ありません。プロジェクトマネージャから先ほど保存したプロジェクトを開いてください。解析したい Signal ファイルの上で右クリックして“読読読読みみみみ込込込込みとプレビューみとプレビューみとプレビューみとプレビュー”を選択します。この操作により Signal のグラフが表示され、ASB の“ププププレーヤレーヤレーヤ レーヤ/選択選択選択されたレコード選択されたレコードされたレコード”に読み込まれます。されたレコード

13.3. FFT

解析

読み込んだ Signal ファイルに対して FFT 解析を行います。メニュー“セットアップセットアップセットアップセットアップ/データデータデータ収集データ収集収集/プレーヤトラック収集プレーヤトラックプレーヤトラック”をプレーヤトラック選択してください。設定方法はリアルタイムと同様です。トラック 1 を FFT1 にドラッグ&ドロップします。 “OK”ボタンをクリックしてください。 ツールバーのスタートボタン（Ctrl+R）をクリックすると解析を開始します。

13.4. 解析区間

解析区間の

解析区間

の

の選択

選択

ポスト解析モードの最大の長所は希望する区間を指定して解析を行うことができることです。プレーヤのウィンドウには下部にバーが表示されます。このバーで希望する範囲を指定してください。

(25)

ポストポストポストポスト解析解析解析解析 25/35 http://www.toyo.co.jp/car/nvh/or3x/

13.5. 拡大範囲

拡大範囲

拡大範囲の

の

の表示

の

表示

プレーヤのウィンドウで指定した区間を拡大して表示することができます。メニュー“ウィンドウウィンドウウィンドウ/追加ウィンドウ追加追加追加・・・・削除削除削除”を選択してください。削除 “プレーヤプレーヤプレーヤプレーヤ”タブの“ズームされたズームされたズームされた信号ズームされた信号信号信号”を選択して、さら にチャンネルとして“Input1”を選択します。 真ん中の“新新新新しいトレースをしいトレースをしいトレースをしいトレースを追加追加追加”ボタン追加をクリックしてください。 “OK”ボタンをクリックしてダイアログを閉じてください。 新しく表示された“ズームされた信号”と“プレーヤ信号”はリンクしています。表示範囲を変更すると他方も対応します。

13.6. FFT

アナライザ

アナライザ設定

設定

設定の

の

の変更

変更

リアルタイムと同様です。

13.7. 保存設定

保存設定

リアルタイムと同様です。

(26)

14. レポート

レポート

NVGate はユーザが自由にレイアウトを設計して報告書を作成できます。このチュートリアルを行うためには最低 1 つのグラフが表示されている必要があります。

14.1. テンプレートの

テンプレートの

テンプレートの作成

作成

予めテンプレートを作成し、グラフを貼り付ける場所などを指定しておきます。このテンプレートのことを“レポレポレポレポートテンプレートートテンプレートートテンプレートートテンプレート”と呼びます。メニュー“ツールツールツールツール/レポートテンプレートレポートテンプレートレポートテンプレートレポートテンプレート/新規新規新規”を選択して新規ください。白紙のテンプレートが開きます。右側にあるツールバーがテンプレートに配置できる部品です。例えば、ツールボタンはグラフを表示する部品です。この部品を配置するためには、ツールボタンをクリックしてからテンプレートの上でマウスの左ボタンをクリックし、ボタンを押し下げたままグラフを表示させたい大きさまで移動させ、ボタンを離してください。以下の図のようになります。

14.2. テンプレートを

テンプレートを保存

テンプレートを

保存

部品を 1 つしか配置していませんが、テンプレートを保存します。メニュー“ツールツールツール/レポートテンプレートツールレポートテンプレートレポートテンプレートレポートテンプレート/名前名前名前を名前を付をを付付付けてけてけて保けて保保保存存存存”を選択し、名前を指定してください。

14.3. 印刷設定

印刷設定

作成した報告書をプリンタに出力したり、ファイルに出力するための設定を行います。メニュー“ファイルファイルファイルファイル/レポートレポートレポート設定レポート設定設定設定”を選択してください。

(27)

レポートレポートレポートレポート 27/35 http://www.toyo.co.jp/car/nvh/or3x/ ファイルとして保存するためには出力グループから“ワワワワードファイルードファイルードファイルードファイル作成作成作成”を選択してください。印刷する場合に作成は“印刷”をチェックします。また、テンプレートは複数用意することができますので、用意されたテンプレートから希望するテンプレートを選択する必要があります。テンプレートグループから先程保存したテンプレートを選択してください。 設定が完了したら“OK”ボタンをクリックします。

14.4. レポート

レポート

レポート作成

作成

一度、ここまでの設定を行ってしまえば簡単にレポートを作成できます。ツールボタンをクリックするか、メニュー“ファイルファイルファイルファイル/レレレレポートをポートをポートをポートを印刷印刷印刷印刷”を選択してください。以上でレポートが作成されます。ファイルとして出力した場合には印刷設定ダイアログで指定した場所に保存されます。

14.5. テンプレートの

テンプレートの編集

テンプレートの

編集

作成したテンプレートを編集することもできます。メニュー“ツールツールツール/レポートテンプレートツールレポートテンプレートレポートテンプレート/管理レポートテンプレート管理管理管理”を選択してください。以下のダイアログが表示されます。左側のリストから今回作成したテンプレートを選択して、 “編集編集編集編集”ボタンをクリックしてください。

(28)

先程作成したテンプレートが表示されます。例として、文字列を追加します。右のメニューからツールボタンをクリックしてください。テンプレートの上でマウスを使って表示したい領域を指定します。文字列を設定するためには作成した部品の上で右クリックし、“プロパティプロパティプロパティプロパティ”を選択してください。以下のダイアログが表示されます。また、下図のように図を表示させることも可能です。

(29)

15. ウォーターフォール

ウォーターフォール

FFT分析は X 軸が周波数、Y 軸が振幅の 2 次元グラフです。この２次元分析は時間的に変動がないデータの場合有効ですが、振動・騒音が時間や回転数と共に変化している場合には、3 次元分析が有効です。この 3 次元解析に利用されるのがウォーターフォールです。 NV Gate を用いると、次の手順で、ウォーターフォール解析ができるようになります。

15.1. テンプレートの

テンプレートの

テンプレートの編集

編集

メインメニューから、”セットアップセットアップセットアップセットアップ////解析解析解析解析////ウォーターフォウォーターフォウォーターフォウォーターフォールールールール”を選択してください。ウォーターフォールのチャンネル選択メニューが表示されます。 “結果結果結果結果”欄の“FFT1FFT1FFT1”タブ内にある”平均FFT1 平均平均平均スペクトラムスペクトラムスペクトラムスペクトラム”を選択してください。更に、”チャンネルチャンネルチャンネルチャンネル”欄から”分析対象分析対象分析対象のチャンネル分析対象のチャンネルのチャンネル”をのチャンネル選択し、ボタンをクリックしてください。 (図では”[1][1][1]----入力[1] 入力入力入力１１１１”を選択) “OKOKOKOK”ボタンを押すとウォーターフォールの詳細設定を行なうためのダイアログが表示されます。特に変更する項目はないので、”OKOKOKOK”ボタンをクリックして下さい。次に、これまで設定したウォーターフォールウィンドウをレイアウト上に追加します。メインメニューの”ウィンドウウィンドウウィンドウウィンドウ////追加追加追加・・・・削除追加削除削除削除”を選択して下さい。下図が表示されます。 “ウォーターフォールウォーターフォール”タブを選択してください。ウォーターフォールウォーターフォール

(30)

“_{アナライザ}アナライザ結果アナライザ_{アナライザ}_結果_結果結果”欄から”FFT1”、”平均_平均_平均平均スペクトラム_{スペクトラム}_{スペクトラム}スペクトラム”を選択してください。更に、”チャンネルチャンネルチャンネルチャンネル”欄から”分析対象分析対象分析対象分析対象チャンネルチャンネルチャンネル”を選択チャンネルし、ボタンをクリックしてください。 (図では”[1]_[1][1]―_[1]_――入力_―_入力入力 1111”を選択) _入力ウォーターフォールウィンドウが追加されます。ここで、画面の外枠部分(デフォルトでは灰色です)を”右右右右クリッククリッククリッククリック”し、”グラフグラフグラフグラフ/全全全全てのグラフてのグラフてのグラフてのグラフ”を選択してください。 3 つのウィンドウがウォーターフォールウィンドウに追加されます。この状態で、スタートボタンをクリックしてください。右上にウォーターフォールグラフ、右下にウォーターフォールグラフをある回転数で切り取ったグラフ、左上にウォーターフォールグラフをある周波数で切り取ったグラフ、左下にウォーターフォールを次数方向に切り取ったグラフが表示されます。ウォーターフォールグラフの中に配置されているカーソルを振幅の高い部分へ移動してください。 “情報情報トレース情報情報トレーストレーストレース”部で振幅の高い次数成分を確認することができます。カーソル

(31)

ウォーターフォールウォーターフォールウォーターフォールウォーターフォール 31/35 http://www.toyo.co.jp/car/nvh/or3x/ “情報_情報_情報情報トレース_トレース_トレーストレース”部は通常は表示されていませんが、次の手順で表示させることができます。画面の右端にマウスカーソルを移動してください。下図のようにマウスカーソルが変わったら、その位置でマウスの左クリックボタンを押し下げたままにします。そのままの状態でマウスを左側に移動してください。すると、”情報情報情報情報トレーストレーストレーストレース”部が表示されます。

15.2. 3

次元

次元データの

データの

データの保存

データの

保存

ウォーターフォールで得られた３次元データは、次の手順で保存できます。メインメニューから、”ファイルファイルファイルファイル////保存設定保存設定保存設定保存設定”を選択してください。次のようなウィンドウが表示されます。 “保存選択保存選択保存選択保存選択”タブを押してください。さらに”ウォーターフォールウォーターフォールウォーターフォールウォーターフォール”タブを選択してください。 “_{アナライザ}_{アナライザ}アナライザ結果アナライザ_結果_結果結果”欄から”平均平均スペクトラム_平均_平均_{スペクトラム}_{スペクトラム}スペクトラム”を、”チャン_チャン_チャンチャンネルネルネルネル”欄から保存したいチャンネルを選択した後で、“結結結結果果果果をををを追加追加追加追加ボタンボタンボタンボタン” をクリックします。 以上で保存の設定が完了しました。“OK”ボタンをクリ ックしてください。情報トレース部マウスカーソルが変わったところこのバーのどの位置でもマウスカーソルは変わります

(32)

15.3. 保存

保存

保存の

の

の確認

確認

解析結果が保存されるかどうか確認してみましょう。ツールバーのスタートボタン（Ctrl+R）をクリックして解析を開始してください。しばらくしてツールバーのストップボタン（Ctrl+S）をクリックして終了します。終了ボタンを押すと、以下のダイアログが表示されます。 “OK”ボタンをクリックしてください。

15.4. データの

データの

データの抽出

抽出

ウォータフォール機能で得られた 3 次元の解析結果の中から 2 次元のデータを抽出することができます。ウォーターフォールグラフ上で右クリックして、”セクショセクショセクショセクションマネージャンマネージャンマネージャンマネージャ”を選択して下さい。 “形式形式形式”プルダウンメニューから、切り出したい方向を選形式択してください。 “追加追加”ボタンをクリックします。追加追加さらに、セクションプロパティ内で、切り出したい位置を入力し、”適用適用適用適用”をクリックしてください。下の写真では、250Hz の位置で YZ 方向のデータを切り出すときの設定例です。こうすることで、指定した位置での 2 次元データを抽出することができます。

(33)

ウォーターフォールウォーターフォールウォーターフォールウォーターフォール 33/35 http://www.toyo.co.jp/car/nvh/or3x/

15.5. 抽出

抽出

抽出データの

データの

データの保存

保存

3 次元データから抽出したデータは次の手順で保存することができます。ウォーターフォールグラフ上で右クリックして、”保存保存保存保存デデデデータにータにータにータに追加追加追加”を選択して下さい。追加下図ように”保存保存保存保存デーデーデーデータへタへタへタへ追加追加追加“のメニューが表示され追加ます。 ”セクションセクションセクションセクション”欄に表示されている項目から、保存したい 抽出データにチェックをいれて”OK”をクリックしてくださ い。これで、抽出したデータの保存が可能となりました。最後に、ツールバーの”結果結果結果を結果をを保存を保存保存保存”アイコンをクリックすると現在のプロジェクトに抽出したデータが保存されます。抽出されたデータ保存された抽出データ “結果を保存”アイコン

(34)

(35)

16. サポート

サポート

東陽テクニカは OROS 社の OR30 シリーズに対して技術サポートページを用意しています。以下のアドレスを訪ねて見てください。

http://www.toyo.co.jp/car/nvh/or3x/

最新バージョンのソフトウェアのダウンロードや FAQ、チュートリアルなどを用意しています。
