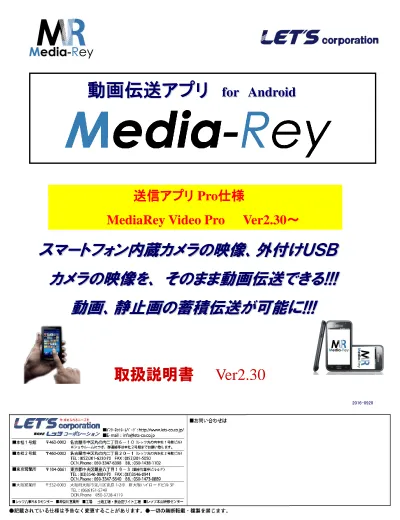

動画伝送アプリ
for Android
取扱説明書 Ver2.30
送信アプリ Pro仕様
MediaRey Video Pro Ver2.30～
スマートフォン内蔵カメラの映像、外付けＵＳＢ
カメラの映像を、 そのまま動画伝送できる!!!
動画、静止画の蓄積伝送が可能に!!!
はじめに
この取扱説明書は、「Media-Rey」動画伝送アプリ Pro仕様の説明書です。 インストールされる場合には、使用許諾契約書の内容をご確認の上、インストールお願いします。目次
「Media-Rey」送信アプリ（MediaReyVideo）使用許諾・・・・・･･･・・・・・・・・・・・・・・・・・・・・・・・・・・・ システム概要、システム要件･･･・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリのインストール･･････････････・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ライセンス認証･･･････････・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの設定メニュー････････････････・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの初期設定･･･・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定① 接続先設定・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定② ビットレート・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定③ 送信映像の回転・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定④ 送信できないときの録画機能・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定⑤ ＳＭＳ受信操作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定⑥ 接続先一覧表示・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定⑦ アプリ起動中の電話のかけ方・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定⑧ ライセンス解除／再認証の方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定⑨ 設定の保存／復元の方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 送信アプリの各種設定⑩ 画面操作ロック機能、ＬＥＤライト点灯機能・・・・・・・・・・・・・・・・・・・・ 送信アプリの操作方法 動画、静止画モード／静止画モード共通の操作方法①・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 動画、静止画モード／静止画モード共通の操作方法②・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 動画、静止画モードの操作方法①・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 動画、静止画モードの操作方法②・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 動画モードの操作方法①・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 静止画モードの操作方法①・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 静止画モードの操作方法②・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 外付けUSBカメラの接続・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 音声伝送時の設定等･･･････････････････････････・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 運用方法①････････････････････････････････････････････････････・・・・・・・・・・・・・・・・・・・・・・・ 運用方法②･･････････････････････････・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 改版履歴･･･････････････････････････････････････････････・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ２Ｐ ３Ｐ ４Ｐ～ ６Ｐ ７Ｐ ８Ｐ～ １０Ｐ １１Ｐ １２Ｐ １３Ｐ １４Ｐ １５Ｐ １６Ｐ １７Ｐ １８Ｐ １９Ｐ ２０Ｐ ２１Ｐ ２２Ｐ ２３Ｐ ２４Ｐ ２５Ｐ ２６Ｐ ２７Ｐ ２８Ｐ ２９Ｐ ３０Ｐ ３１ＰMedia-Rey 送信アプリPro仕様（MediaReyVideoPro）
この使用許諾契約書（以下「本契約」といいます）は、お客様と株式会社レッツコーポレーション（以下「レッツコーポレーション」といいます） との間で締結する、本製品の使用に関する契約です。お客様が本製品をインストールした場合、又は本製品を使用した場合には、お客様が本契約の 全ての規定を承諾したものとみなされます。本製品をインストール、又は使用する前に、本契約を必ずお読みください。 使用許諾書 （定義） 第１条 本契約において、次の各号に掲げる用語の意義は、当該各号に定める通りとします。 （１）本製品 レッツコーポレーションが販売する「MediaReyVideoPro」動画送信ソフトウェア製品をいい、本ソフトウェア（次号に定めます） 及びマニュアルその他関連資料の全部をいいます。 （２）本ソフトウェア 本製品のうち、コンピュータプログラム及びコンテンツ（次号に定めます）をいい、レッツコーポレーションが権利者の 許諾の下に提供する第三者の著作権も含みます。 （３）コンテンツ 本製品のうち、イラスト、写真、デザイン、及びフォント等をいいます。 （使用権の許諾） 第２条 レッツコーポレーションは、本契約記載の条件に従い、本製品に関し、日本国内における次に掲げる非独占的かつ譲渡不可能な権利をお 客様に対して許諾します。 （１）お客様が「MediaReyVideoPro」のライセンス登録を完了した場合に限り、「MediaReyVideoPro」を最初にインストールした 機器 、及び ＯＳバージョンにて使用する権利。 （２）お客様事由に起因する機器個体の変更が発生した場合は、使用権は継続しないものとします。 （禁止事項） 第３条 お客様は、本契約で許諾される場合を除き、次の各号に掲げる行為を行ってはならないものとします。 （１）本製品を複製する行為。 （２）本製品の全部又は一部を第三者に譲渡、貸与又は使用許諾する行為。 （３）本製品のコンピュータプログラムの改変、リバースエンジニアリング、逆コンパイル及び逆アセンブルを行う行為。 （４）本製品をレンタルその他の賃貸業、宣伝、広告、販売その他の商業行為又は当該商業行為に疑似する行為に使用する行為。 （５）本ソフトウェアをネットワーク経由で利用させ、又は本ソフトウェアを第三者に送信可能な状態にする目的でネットワーク上に蓄積する行為。 （６）本ソフトウェアをネットワークサーバ上に蓄積し、本ソフトウェアの機能を利用した処理、又はサービスをネットワーク経由で提供する行為。 （７）レッツコーポレーションがお客様に提供するライセンスＩＤその他の識別情報を第三者に開示し又は提供する行為。 （８）コンテンツ又はコンテンツを使用した作成物により対価を受ける行為。 （９）商標、意匠その他の権利が発生しうるものに対してコンテンツを使用する行為。 （10）本製品に表示されている著作権その他権利者の表示を削除、又は変更する行為。 （11）本製品を日本国外に持ち出し、及び日本国外で使用する行為。 （12）公の秩序又は善良の風俗に反して使用する行為。 （権利の帰属） 第４条 本製品の著作権その他の知的財産権は、レッツコーポレーション又はレッツコーポレーションに対する許諾者に帰属するものとし、お客様 には一切帰属しないものとします。 （保証） 第５条 レッツコーポレーションは、お客様が「MediaReyVideoPro」のライセンス登録を完了した場合に限り、本製品について、次に掲げる保証 を行うものとします。 （１）本ソフトウェアに重大な瑕疵があった場合における、レッツコーポレーションの選択による本ソフトウェアの再提供、補修プログラムの提供 若しくは解決方法の案内。ただし、本製品を買い受けた日から１ケ年以内にお客様がレッツコーポレーションに通知した場合であって、かつ レッツコーポレーションが何らかの対応が必要であると認定した場合に限るものとします。 （免責） 第６条 レッツコーポレーションは、本製品の使用に起因してお客様が被る損害に関して、いかなる責任も負わないものとします。 ２ 請求原因の如何を問わず、レッツコーポレーションが負う責任は、お客様が実際に支払った本製品の対価を上限とします。 ３ 本製品のサービスのうち、レッツコーポレーション以外のサービス提供者より提供されるものについては、お客様とサービス 提供者の契約等に従うものとし、レッツコーポレーションは一切の責任を負わないものとします。 ４ 本製品のバージョンアップ、サポートサービスその他のサービスは、レッツコーポレーションの判断により変更又は停止することができるものと します。システム概要
システム要件
MediaRey Video Pro 送信アプリ
対応ＯＳ Android 2.2～5.1
対応機種は、下記ＵＲＬの対応機種一覧表にてご確認ください
http://www.media-rey.com/download/pro
＊ログインが必要です
Application-ID videopro
スマートフォン（Android端末） ■送信側 音声双方向 映像片方向 ■受信側 ＊受信画面数は、４，６，９画面の任意選択 ＊固定グローバルＩＰアドレスが必要 ＊スマートフォンは、受信映像を 選択して１画面を表示 ＊パソコンは、複数画面表示可能 映像片方向 音声片方向Media-Rey Station＋ Pro仕様
■クライアント
Pro
仕様 接続イメージ
＊静止画・動画のファイル転送を行うには、受信側に「Media-Rey Station＋ Pro仕様」が必要です
＊Media-Rey受信ソフト（Windows版）には、静止画・動画のファイル受信機能、クライアントへの配信機能はありません ＊クライアントで受信するには、配信受信アプリ（Android用）、配信受信ソフト（Windows用）が必要です （配信アプリ、配信ソフトはStation＋Proに無償添付）
Ver2.15より、外付けUSBカメラ、HD解像度に対応
又は、 Media-Rey受信ソフト （Windows版） モバイル網送信アプリのインストール
事前準備
スマートフォンを起動してメニューボタンを押し、「設定」→「アプリケーション」を選択して、「提供元不明のアプリ」に チェックを入れてください。 設定後、戻るボタン、またはホームボタンを押して待ち受け画面に戻ってください。 メニューボタン送信アプリ（MediaReyVideo）のダウンロード ～ インストール
スマートフォンのブラウザを起動して、下記ＵＲＬにアクセスしてください。http://www.media-rey.com/download/pro
ダウンロードページが表示されますので、下記 ＩＤ、パスワード を入力してログインしてください。Application－ID videopro
Password pwd
送信アプリ（MediaReyVideoPro）を選択すると、自動的にダウンロードが始まります。 ダウンロードが完了しましたら、ダウンロード履歴画面の「MediaReyVideoPro.apk」を選択してください。 「このアプリケーションをインストールしますか？」の画面が表示されますので、「インストール」を選択してください。 ホームボタン 戻るボタン 接続中 MediaReyVideo 送信アプリ Ver1.0 MediaReyReciever 受信ソフト無償 Ver1.0 スマートフォンの機種により、表示画面が異なる場合があります。 スマートフォンの取扱説明書もご参照ください。メニューボタン
＊送信アプリをダウンロード後、インストールする前にホームボタン等を押してしまった場合は、
ブラウザを起動して、メニューボタンを押して、「その他」→「ダウンロード履歴」を表示して、
ダウンロードした送信アプリ（MediaReyVideoPro）を選択してインストールを完了してください
＊スマートフォンの機種により操作方法、表示画面が異なる場合があります。
操作方法の詳細は、スマートフォンの取扱説明書もご参照ください
＊Pro版以外（標準版）からPro版へバージョンアップされる場合は、上書きインストールしてください
（別途、Pro版への追加ライセンスが必要になります）
＊本バージョンから、旧バージョンへのバージョンダウンはできません
（必要な場合は弊社、または販売店にお問い合わせください）
＊アンインストールされる場合は、ライセンス解除してからアンインストールを
実行してください
（再インストール後に、解除したライセンスで再度認証可能です）
＊アンインストールされた場合は、再度ライセンスの登録が必要になりますので
ご注意ください
送信アプリのインストール
送信アプリのインストールが完了したら、MediarReyVideoProアイコンをタップして、アプリを起動してください。 送信アプリの初回起動時に、ライセンス番号の入力画面が表示されますので、アプリ購入時に発行されたライセンス 番号を入力してください。 ＊ライセンス認証は、必ずスマートフォンがインターネット通信可能な状態で行ってください ＊ライセンス番号は、半角英数で入力してください（大文字、小文字の区別はありません） ＊認証できない場合は、ライセンス番号をご確認の上、再度入力してください ＊ライセンス番号を入力しない、または間違った番号を入力した場合は、「認証に失敗しました」と表示されます。 認証に失敗した場合は、３０秒間のみ接続が可能ですが、３０秒後に自動的に切断され、再度ライセンス番号 入力画面が表示されます。（認証が完了するまで同じ動作を繰り返します） 認証されました
＊ライセンス番号を入力しない、または間違った番号を入力した場合は、
「認証に失敗しました」と表示されます。
認証に失敗した場合は、３０秒間のみ接続が可能ですが、３０秒後に
自動的に切断され、再度ライセンス番号入力画面が表示されます。
（認証が完了するまで同じ動作を繰り返します）
＊標準版の送信アプリ（MediaReyVideo）から、Pro版にバージョンアップ
する場合は、再度ライセンスが必要になります。
バージョンアップ用ライセンスをご購入ください。
ライセンス認証
ライセンス認証が完了すると、アプリが使用できる状態になります アプリを起動すると動作モ－ド選択が表示されますので、どちらかを選択してください メニューボタン 設定・・・・・・・・・・・・・・・・接続先の各種設定 設定内容の詳細は、９ページ以降をご参照ください 接続先・・・・・・・・・・・・・・登録されている接続先を一覧表示します 設定内容の詳細は、１５ページをご参照ください 電話・・・・・・・・・・・・・・・・アプリ起動中に電話をかける場合 設定内容の詳細は、１６ページをご参照ください ライセンス・・・・・・・・・・・ライセンスの解除/再認証 設定内容の詳細は、１７ページをご参照ください 設定の保存/復元・・・・・設定内容の保存/復元の方法 設定内容の詳細は、１８ページをご参照ください 送信アプリを終了する場合は、戻るボタン、またはホームボタンを押してください。
Media-Rey Pro 送信アプリ の設定メニュー
アプリを起動した状態でメニューボタンを押すと、設定メニュー画面が表示されます ＊Android5.0以降で、メニューボタンの無い端末の場合、アプリ内にメニューボタン （スパナマーク）が表示されますので押してくださいアプリを起動すると動作モ－ド選択が表示されますので、どちらかを選択してください ・静止画モード ＊静止画撮影、転送のみ可能 ・動画、静止画モード ＊従来の動画伝送に加え、動画録画 静止画録画、転送が可能 ＊動画伝送中の静止画保存、伝送も可能です 動画、静止画モード 画面 静止画モード 画面 送信開始/停止 静止画撮影 動画撮影/停止 静止画撮影 メニューボタン ホームボタン 戻るボタン 動作モード選択後、メニューボタンを押すと、設定メニュー画面が表示されます 「設定」をタップすると、設定項目が表示されます。
Media-Rey Pro 送信アプリの初期設定
画面操作ロックボタンこの端末の表示名・・・・・・・・・・・・・・・・任意の名前を入力してください（受信画面に受信中の端末名が表示されます） 接続先・・・・・・・・・・・・・・・・・・・・・・・・・・複数の接続先が登録可能です ＊同時に複数の接続先には伝送できません 複数登録されている場合は、接続先を選択してください 新規接続先を登録する場合は「追加」、接続の内容を変更する場合は「編集」を 選択してください （設定内容の詳細は、１０ページをご参照ください） ビットレート・・・・・・・・・・・・・・・・・・・・・・ スマートフォンから伝送する映像データのおおよその最大値を設定します （設定内容の詳細は、１１ページをご参照ください） 送信映像の回転・・・・・・・・・・・・・・・・・・スマートフォンから伝送する映像の向きを設定できます （設定内容の詳細は、１２ページをご参照ください） 接続できないとき・・・・・・・・・・・・・・・・・通信圏外等で受信側と接続できない場合に、撮影している映像をスマートフォン に録画する機能の動作を選択します （設定内容の詳細は、１３ページをご参照ください） ＳＭＳ受信操作・・・・・・・・・・・・・・・・・・・ＳＭＳ（ショートメール）受信に送信アプリが自動的に起動して自動接続／切断 が可能 （設定内容の詳細は、１４ページをご参照ください） 自動接続・・・・・・・・・・・・・・・・・・・・・・・・アプリ起動時に、接続開始ボタンを押さなくても選択されている接続先に自動 接続を開始します 終了動作・・・・・・・・・・・・・・・・・・・・・・・・切断後に、自動的に送信アプリを終了したい場合のみ選択してください （選択した場合、接続できなかった場合等、切断動作後は強制的に終了します） ファイル送信・・・・・・・・・・・・・・・・・・・・・ 撮影した動画・静止画をサーバに送信する場合の動作を選択してください 「その都度問い合わせ」 「送信しない」 「送信する」 （送信するを選択すると、撮影後自動的に送信されます） 入力が完了したら、ＯＫをタップして戻るボタン押してくださいをください。 送信アプリを終了する場合は、戻るボタン、またはホームボタンを押してください。
Media-Rey Pro 送信アプリの初期設定
各種設定終了後、一番下の「保存」をタップして設定を保存してください
＊保存ボタンを押して数秒後に前の画面に戻りますのでお待ちください
Media-Rey Pro 送信アプリの各種設定 ①
接続先設定
名前・・・・・・・・・・・・・・・・・・・・・・・ サーバー名またはＩＰアドレス・・・ 予備のサーバ名または・・・・・・・ ＩＰアドレス ポート番号・・・・・・・・・・・・・・・・・・ パスワード・・・・・・・・・・・・・・・・・・ パスワードを表示する・・・・・・・・・ 暗号化通信・・・・・・・・・・・・・・・・・ 接続・・・・・・・・・・・・・・・・・・・・・・・ 音声サンプルレート・・・・・・・・・・・ 音声チャンネル・・・・・・・・・・・・・・ 接続先の名前を任意に入力してください Media-Rey 受信側のグローバルＩＰアドレス、 またはドメイン名を入力してください バックアップ用に予備のサーバが構築され ている場合に予備のサーバを登録できます Media-Rey 受信側のポート番号を入力して ください ＊ Media- Rey 受信側のポート番号の設定 と同じにしてください Media-Rey 受信側との接続時に、パスワード 認証する場合に入力します ＊ Media-Rey 受信側のパスワードと同 じに してください（数半角30文字まで） 入力したパスワードの表示（入力時のみ） 暗号化通信（AES256）をする場合はＯＮに してください ＊暗号化通信をＯＮにした場合は、 Media- Rey 受信側も必ず暗号化をＯＮにしてく ださい ３パターンから選択可能です ・映像と音声 / ・映像のみ / ・音声のみ 最大５パターンから選択可能です ＊スマートフォンの機種により異なります ・48ｋ（ＤＶＤの音質） ・44.1ｋ（ＣＤの音質） ・32ｋ（ＦＭの音質） ・24ｋ ・16ｋ（ＡＭの音質） モノラル固定ですMedia-Rey Pro 送信アプリの各種設定 ②
ビットレート
ビットレートの設定 スマートフォンから伝送する映像データのおおよその最大値を設定します ＊初期値＝400kbps 通常は、400kbpsでご利用ください Ｘｉ（ＬＴＥ）エリア、またはWifi接続時で、上り速度が常時１.5Mbps以上確保 できる環境の場合は、1.2Mbpsを選択するとフレーム落ちの少ない伝送が 可能になります。 ＊画質は、メイン画面で選択された解像度に依存しますので、ビットレート の設定では画質の変化はありません 通信環境があまりよくない状況で、400kbpsの設定では受信側の映像が 大きく遅延するような場合は、200kbpsに設定してみてください ＊400kbosに比べて画質が劣化しますが、遅延幅が短縮されます送信映像の回転 送信側のスマートフォンの縦横の向きにより、伝送する映像の 向きを設定できます ＊初期値＝自動 ●なし の場合 スマートフォンの内蔵カメラのデフォルト位置のみでの伝送になります 常にこの位置で撮影してください ＊スマートフォンを縦にすると、受信映像は ９０°傾いた映像になります ●自動 の場合 送信開始ボタンを押した時のスマートフォンの縦横向き（９０°単位）を デフォルトとして映像を伝送します ＊伝送中の向きの変化には追従できません ●自動＋９０°、＋１８０°、－９０° 自動モードで利用したいが、スマートフォンの機種により、デフォルトのカメラ向きが違う場合に、９０°単位で 調整してください ●固定＋９０°、＋１８０°、－９０° なし（固定）モードで利用したいが、スマートフォンの機種により、デフォルトのカメラ向きが違う場合に、９０° 単位で調整してください
Media-Rey Pro 送信アプリの各種設定 ③
送信映像の回転
スマートフォンを縦にした場合、 受信映像は縦長になりますMedia-Rey Pro 送信アプリの各種設定 ④
送信できないときの録画機能
受信サーバと接続できない場合の動作を選択します 保存しない ・・・・・・・・・ 録画されません ＳＤカードに保存 ・・・・ 自動的にＳＤカードに録画されます 問い合わせ ・・・・・・・・ 毎回、下記画面が表示されます 保存するを選択するとＳＤカードへの保存を開始 します 録画中は画面右上に が表示されています 録画を中止する場合は、送信開始／停止ボタンを押して ください 録画したファイルは、ＳＤカードの「mediarey」フォルダに保存されます 録画ファイルは、mp4形式です スマートフォンのプレーヤーで再生できない場合は、 マーケット等でmp4ファイルが再生できるプレーヤー をダウンロードしてくださいMedia-Rey Pro 送信アプリの各種設定 ⑤
ＳＭＳ受信操作
ＳＭＳ（ショートメール）受信に送信アプリが自動的に起動して自動接続／切断が可能 ＊スマートフォンの電源がＯＮの状態で、ＳＭＳの Mediarey connect を受信すると、 送信アプリが自動 起動して、登録された接続先に自動的に接続開始します （接続完了／接続失敗の結果を送信元に返送します） ＊ＳＭＳで起動・接続した場合は、自動的に画面ロック状態になります （切断時には画面ロックは解除されます） ＊送信アプリが接続中の状態で、ＳＭＳの Mediarey disconnect を受信すると、自動的に切断します （切断完了／切断失敗の結果を送信元に返信します） ＳＭＳ電文ルール 接続コマンド 接続先（数字２桁） 解像度（H/M/L） アスペクト比（W/N） mrstart 01 M W 例：接続先「02」に対して、解像度「H」、アスペクト比「N」で送信させたい場合 ＝ mrstart02HN ＊高解像度＝ＨＤ 720P相当、800Kbps、中解像度＝ＶＧＡ相当、800Kbps、低解像度＝ＱＶＧＡ相当、400Kbps ＊アスペクト比 W＝１６：９ N＝４：３ ＊送信側のスマートフォンにより、上記に近い解像度を選択します ＊送信側のスマートフォンでも解像度は選択できますが、SMSで起動した場合は、SMSの解像度が優先されます SMSでの接続先を指定する場合は、送信アプリの接続先名の頭に、必ず半角数字２桁を登録してください 例 01 ○○現場 02 □□現場 03 △△本部 ＊半角数字２桁以降は任意の名前でＯＫです ＊01～99まで登録可能です ＳＭＳメッセージで自動切断をしたあとに送信アプリを終了させたい場合は、終了動作の「切断後アプリを終了する」を 選択してください ＊通常は選択しないでください ＊ＳＭＳ（ショートメール）は、MediaRey送信アプリを接続（切断）したいスマートフォンの電話番号に 対して、別のスマー トフォン、または携帯電話から送信してくださいMedia-Rey Pro 送信アプリの各種設定 ⑥
接続先一覧表示
メニュー画面で接続先ボタンを押すと、接続先一覧が表示されます 任意の接続先を選択すると、接続内容の編集画面になります 任意の接続先を長押しすると、接続先を削除することができます メニューボタンアプリ起動中に、設定メニューの電話を押すとスマートフォンのダイヤラーが起動します ＊送信アプリは一旦終了します（伝送は中止されます） ダイヤラーを終了すると、送信アプリが自動的に起動します ＊伝送再開する場合は、再度送信ボタンを押してください
Media-Rey Pro 送信アプリの各種設定 ⑦
アプリ起動中の電話のかけ方
メニューボタン設定メニューのライセンスを押すとライセンス解除画面が表示されます Ver1.32C以降でライセンス認証をした場合は、そのライセンス番号が表示されます ＊変更はできません Ver1.28以前でライセンス認証後、VerUPした場合は、ライセンス番号は表示されませんので、 旧Verで認証したライセンス番号を入力してください ＊必ずインターネットに接続されている状態で「ＯＫ」を押してください 管理サーバでライセンス解除すると、「ライセンス解除しました」と表示されます ＊「ライセンスを解除できません」と表示される場合は、インターネット接続されているか、 ライセンス番号が間違っていないかを確認してください ライセンス解除後にライセンスを押すと、ライセンス認証画面が表示されます 再度ライセンス認証をする場合は、ライセンス番号を入力してください ＊解除したライセンス番号が表示されます ＊別のライセンス番号で認証する場合は、表示された番号を消して入力してください
Media-Rey Pro 送信アプリの各種設定 ⑧
ライセンス解除/再認証の方法
0000-0000-0000-0000 0000-0000-0000-0000 メニューボタン設定メニューの設定の保存/復元を押すと下記の画面が表示されます ファイルに保存 ファイルから復元 ファイルに保存を選択すると、送信アプリの 設定内容を表示したフォルダに保存します ファイルから復元を選択すると、送信アプリの 設定内容を保存したフォルダから復元します ＊保存先の変更はできません ＊保存ファイルをＰＣ等に取り込みたい場合は、スマートフォンの取扱説明書をご参照の上、 設定ファイルが保存されたフォルダにＰＣからアクセスしてファイルを取り出してください ＱＲコードで画面に表示 ＱＲコードを読み取って復元 スマートフォン内で設定の保存/復元をする場合は、 ファイルに保存/復元を選択してください 他のスマートフォンに設定内容をコピーしたい場合は ＱＲコードで表示/復元を選択してください ＱＲコードで表示を選択すると、送信アプリの 設定内容をＱＲコードで表示します ＱＲコードを読み取って復元を選択すると、ＱＲコードを 表示した別のスマートフォンのＱＲコードを読み取ります 読み取りができると、復元しましたと表示されます ＊接続先情報が多すぎると、ＱＲコードの表示、読み取りができなくなります 接続先は５ケ所以内で行なってください ＊ＱＲコードの読み取りは、読み取れるまで続けます 対象外のＱＲコードは 読み込まないでください
Media-Rey Pro 送信アプリの各種設定 ⑨
設定の保存/復元の方法
メニューボタンMedia-Rey Pro 送信アプリの各種設定 ⑩
画面操作ロック機能
画面下の鍵ボタンを長押しすると、画面上の操作ボタン、メニューボタン、戻るボタンの操作が ロックされ、誤操作を防止できます 再度長押しで解除できます ＊ロック中は、送信開始／停止ボタンがグレー色になります ＊ホームボタン以外はロックされます（押しても反応しません） 長押し＊ホームボタンは
ロックされません
ロック中は 色の表示 再度 鍵ボタン長押しでロック解 除ＬＥＤライト点灯機能
ＬＥＤライト ON/OFFボタン ＊OUTカメラ選択時のみ、ライト点灯可能ですバッテリー残量表示 通信（録画）状態表示
送信開始、停止ボタン
解像度設定 動画解像度設定後、 静止画解像度の設定 が可能です ＊スマートフォンの機種 に より静止画解像度を選択 できない場合があります シーンモード設定 ホワイトバランス設定 通信状態表示・・・・・・・・・・・・・・・・ バッテリー残量表示・・・・・・・・・・・ 送信（録画）開始、停止ボタン・・・ 解像度設定ボタン・・・・・・・・・・・・ ホワイトバランス設定ボタン・・・・・ シーンモード設定ボタン・・・・・・・・Media-Rey Pro 送信アプリの操作方法
動画、静止画モード、静止画モード共通の操作方法 ①
通信中は 表示、録画中は 表示 バッテリー残量を ％（パーセント） で表示します 通信 開始／停止ボタン 伝送する映像の解像度を変更します ４：３ 高画質（低フレームレート） １６：９ 高画質（低フレームレート） ４：３ 標準 １６：９ 標準 ４：３ 低画質（高フレームレート） １６：９ 低画質（高フレームレート） ＊スマートフォンの機種により、１６：９の解像度が選択できない（表示されない） 機種があります（スマートフォンのカメラの解像度に依存） ＊インカメラに切り替えた場合は、表示される解像度が異なります ＊動画伝送中に解像度を変更した場合、通信が切断されますので、再度送信 開始ボタンを押してください 周囲の環境に合わせて設定してください 通常は「自動」に設定してください 被写体の内容に合わせて設定してください 通常は「標準」に設定してください スマートフォンの機種により、利用できない機能があります 解像度 ４：３ 解像度 １６：９スマートフォンの機種により、利用できない機能があります カメラズームバー表示 カメラ照度変更バー表示 フォーカスボタン フォーカスモード切替ボタン カメラ切替ボタン カメラズームバー表示・・・・・・・・・ カメラ照度変更バー表示・・・・・・・ フォーカスボタン・・・・・・・・・・・・・ フォーカスモード切替ボタン・・・・ カメラ切替ボタン・・・・・・・・・・・・・ ボタンを押すたびに、カメラズームバーが表示／非表示されます ＊スマートフォンの機種により、カメラズーム機能が無い場合はボタンが 表示されません ＊カメラズームの倍率はスマートフォンの機能に依存します ＊インカメラに切り替えた場合、インカメラがズームに対応していない機種 はズームバーは表示されません ボタンを押すたびに、カメラ照度変更バーが表示／非表示されます ＊スマートフォンの機種により、カメラ照度変更機能が無い場合はボタン が表示されません ボタンを押すと、手動でフォーカスを合わせます ＊選択されたフォーカスモードにより、手動フォーカスができない場合は 表示されません ボタンを押すたびにフォーカスモードが切り替わります ＊スマートフォンの機種により、選択できるフォーカスモードの種類は異 なります インカメラがあるスマートフォンの場合は、ボタンを押すたびにインカメラと アウトカメラを切り替えます ＊インカメラの無いスマートフォンの場合はボタンが表示されません ＊３Ｄ撮影対応のスマートフォンの場合、インカメラ、アウトカメラ以外に３Ｄ カメラにも切り替わります ＊インカメラに切り替えた場合は、カメラズーム・フォーカスモード・カメラの カメラズームバー表示 カメラ照度変更バー表示
focus mode auto focus mode macro
focus mode infinity focus mode tracking
focus mode continuous-video
自動 接写 無限大 追尾 連続
Media-Rey Pro 送信アプリの操作方法
動画、静止画モード、静止画モード共通の操作方法 ②
コメント部を押すとコメント入力画面が 表示されます 入力されたコメントは受信画面に表示 されます（文字数制限なし） コメント入力画面 LEDライトON/OFFボタン ＊オートフォーカス（AF）時は非表示 ＊OUTカメラ選択時のみ静止画撮影 動画撮影（開始／停止） 静止画、または動画撮影後
静止画、または動画撮影直後に、サーバに転送（送信）するかの確認メッセージが
表示されます
「ＯＫ」で転送（送信）送信開始 「キャンセル」でフォルダに保存
ファイル転送中の表示動画、静止画モードでは、動画、静止画の撮影／保存／サーバへの転送（送信）が可能です
静止画撮影ボタン ・・・ボタン押下時の静止画を撮影します ＊ズーム、フォーカスモードは任意に設定してください 動画撮影ボタン ・・・ボタン押下すると録画開始（画面右上に録画中の赤点滅） 再度ボタン押下で録画停止 動画録画中 赤点滅Media-Rey Pro 送信アプリの操作方法
動画、静止画モードの操作方法 ①
スマートフォンの機種により、利用できない機能があります
撮影した未送信ファイルの閲覧
メニューボタンで設定メニューを表示し、 ファイルを選択 Media-Reyファイルマネジャーが起動し、 保存されたファイルを一覧表示 ファイルを選択し、「再生」「送信」「削除」 が可能 削除ボタン サーバに転送（送信）したファイルは自動的に削除されます ＊転送（送信）に失敗した場合は、「送信失敗」の表示がされ、ファイルは削除されません ∨ 未送信ファイルが残った状態で、送信アプリを終了 または起動すると下記画面が表示されます ＯＫボタンで、Media-Reyファイルマネージャーが起動 ＊キャンセルした場合は、未送信ファイルはそのまま 残りますMedia-Rey Pro 送信アプリの操作方法
動画、静止画モードの操作方法 ②
スマートフォンの機種により、利用できない機能があります
Media-Rey Pro 送信アプリの操作方法
動画モードの操作方法 ①
伝送中のポーズ（静止画伝送）機能
ポーズボタン ＊伝送中のみ表示 伝送中にポーズボタンを押すと、 静止画像が伝送されます ＊再度押すと動画に戻ります 伝送中画面送信音量の表示、設定
送信音量インジケーター インジケータがあまり振れない（音量が小さい）場合は、 インジケータ部分を長押ししてください 音量ボリュームのスライドバーが表示されます スライドバーを右に上げると、音量が大きくなります ＊最大+20dbまで増幅します ＊再度インジケーター部分を長押しするとスライドバーは 非表示となります（音量設定は保持されます） マイクの音量をインジケータ表示します ＊伝送していなくても表示されます ＊インジケータが右に振れているほど音量が大きい 状態です ＊音量インジケータがまったく反応しない場合は、送信アプリがマイクを認識できていない状態です スマートフォンの設定で、マイクが正常に選択されているか、マナーモードになっていないかを確認してください （マナーモードになっていると、イヤホンマイク以外のマイク・スピーカーは使用できなくなる場合があります） 音量ボリュームスマートフォンの機種により、利用できない機能があります
Media-Rey Pro 送信アプリの操作方法
静止画モードの操作方法 ①
静止画モードでは、静止画の撮影／保存／サーバへの転送（送信）が可能です
＊動画の転送、送信はできません
静止画撮影 静止画撮影ボタン・・・・・・・・・ボタン押下時の静止画を撮影します ＊ズーム、フォーカスモードは任意に設定してください 静止画撮影後静止画撮影直後に、サーバに転送（送信）するかの確認メッセージが表示されます
「ＯＫ」で転送（送信）送信開始
「キャンセル」でフォルダに保存
ファイル転送中の表示スマートフォンの機種により、利用できない機能があります
撮影した未送信ファイルの閲覧
メニューボタンで設定メニューを表示し、 ファイルを選択 Media-Reyファイルマネジャーが起動し、 保存されたファイルを一覧表示 ファイルを選択し、「再生」「送信」「削除」 が可能 削除ボタン サーバに転送（送信）したファイルは自動的に削除されます ＊転送（送信）に失敗した場合は、「送信失敗」の表示がされ、ファイルは削除されません ∨ 未送信ファイルが残った状態で、送信アプリを終了 または起動すると下記画面が表示されます ＯＫボタンで、Media-Reyファイルマネージャーが起動 ＊キャンセルした場合は、未送信ファイルはそのまま 残りますMedia-Rey Pro 送信アプリの操作方法
静止画モードの操作方法 ②
外付けＵＳＢカメラの接続
ＵＳＢカメラは、ＵＶＣ（USB Video Class）規格のカメラを選択してください
＊Media-Rey対応 小型USBカメラ（HD USBCam MR）をご利用ください
USBカメラ（UVC規格） 変換ケーブル ＊MicroUSB-Bオス-USB-Aメス
本アプリがインストールされたスマートフォンに、USBカメラを接続すると、自動的に
アプリが起動します。
＊アプリが起動しない場合は、スマートフォンのＯＳ（Android）が、カメラを認識して
いません
カメラの規格、接続をご確認ください
＊スマートフォンのＯＳ（Android）は、Ver4.2以降が対応となります
＊スマートフォンのＯＳ（Android）が、Ver4.2以降でも、スマートフォン本体がUSB
ホスト機能（USB On The Go） に対応している必要があります
（スマートフォン本体の仕様をご確認ください）
画面左下のカメラ切替ボタンで、USBカメラ→本体のOUTカメラ→INカメラの切り替えが
可能です。
＊伝送中のカメラ切替は出来ません
選択できる解像度選択は、選択されているカメラ毎に異なります。
カメラ切替ボタン音声伝送時の設定等
音声伝送する場合は、スマートフォンにイヤホンマイクを接続されることをお勧めします ＊内蔵マイクでも音声伝送は可能ですが、受信音声は内蔵スピーカーでは聞き取りにくくなります ＊イヤホンマイクは、スマートフォンに添付されている物、またはスマートフォンメーカー推奨品を ご利用ください ＊受信音量の調節は、スマートフォンの音量調節ボタンで操作してください （送信アプリが伝送中の状態で音量ボタンを操作すると、メディア音量の調整が可能です） ＊イヤホンマイクの接続方法、音量調節ボタンの操作等は、スマートフォンの取扱説明書をご確認 くださいスマートフォン側
イヤホンマイク送信アプリ、受信ソフトの各種設定が完了したら、動画伝送が出来る状態になります。
スマートフォンの送信アプリ（MediaReyVideoPro）、 Media-Rey Station＋Proを起動してください。 送信アプリの送信ボタンを押すと、送信が開始されます。 接続中 ***.***.***.*** 接続しました ***.***.***.*** 切断しました ***.***.***.*** 岐阜県大垣市今宿６丁目５２－１６ 電話着信した場合はMediaReyを再起動してください 送信アプリを起動すると、「電話着信した場合はMediaReyを 再起動してください」のメッセージが表示されます 数秒後に、ＧＰＳの住所（または郵便番号）が表示されます 受信側にＧＰＳ情報を表示させたい場合は、この表示が出る まで待ってから、送信ボタンを押してください ＊ＧＰＳをＯＮにする方法は次項ご参照 送信ボタンを押すと、接続が開始されます 送信開始、停止ボタン 接続完了すると、「接続しました」と表示されます 「接続できませんでした」と表示される場合は、 設定内容、通信状態を再度ご確認ください 接続中に送信ボタンを押すと、接続が切断されます
運用方法①
＊音声伝送をする場合、映像が送信状態になってから音声伝送が開始されるまで５～１０秒程度の
待ち時間があります
ＧＰＳデータを表示させる場合は、スマートフォンのＧＰＳ機能をＯＮにしてください。 スマートフォンを起動して、「設定」→「位置情報とセキュリティ」を選択して、「ＧＰＳ機能」と「ワイヤレスネットワーク」に チェックを入れてください。 設定後、戻るボタン、またはホームボタンを押して待ち受け画面に戻ってください。 メニューボタン ホームボタン 戻るボタン 音声通話（電話）を使用する場合 送信アプリを起動中に電話着信があった場合は、送信アプリが強制的に終了しますので、電話終了後に再度 送信アプリを起動してください。 また、送信アプリ起動中に電話をかけたい場合は、メニューボタンを押して、設定メニュー画面を表示して「電話」 を選択してください。その際、送信アプリが接続中の場合は、接続が切断されます。 電話の画面が表示されますので、通常の電話操作をしてください。 電話終了後、電話画面を戻るボタンで終了すると、送信アプリの画面に戻りますので、再度送信ボタンを押して 接続してください。 ＊電話通話状態で、送信アプリの動画伝送を行うと、動画がかなり遅延します。 ＊データ通信をWiFi経由で接続されている場合は、電話通話状態での動画伝送も可能です。
