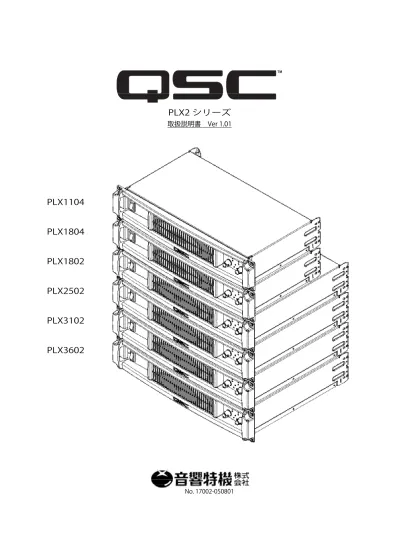

PLX2 シリーズ
取扱説明書 Ver 1.01
PLX1104
PLX1804
PLX1802
PLX2502
PLX3102
PLX3602
安全のために
この製品を設置、使用される前に必ずお読みください。 お使いになる方や周囲の方々への危害、財産への損害を防ぐため、下記の内容を守ってこの製品を安全にお使いく ださい。本書はいつでもご覧になれる場所に保存してください。本書で使用する記号について
警告
この記号は取扱を誤ると死亡や重傷、火災の原因になる可能性があ る内容に付いています。注意
この記号は取扱を誤ると負傷、機器の損傷や物的損害の原因になる 可能性がある内容に付いています。 「必ず守ってください」という強制を表 しています。 「絶対にしないでください」という禁止 を表しています。本書をすべて読むこと
この製品を設置、使用する前に必ず本書をすべてよ く読み、本書の内容にしたがってください。電源コードは仕様に適合した電源に接続する
こと
適合しない電源に接続すると、本体の故障、火災や 感電の原因になる場合があります。確実に接地すること ( アース )
感電を防止するため、確実にアースに接続してくだ さい。水分をかけたり湿気にさらさないこと
この製品の上に花瓶や飲み物など、液体が入ったも のを置かないでください。この製品を直接水がかか る場所に置かないでください。また湿度の高い場所 に置かないでください。感電や火災、故障の原因に なります。電源コードは安全に配置すること
電源コードをストーブの近くなど高温になる場所に設 置しないでください。また踏んだり物に挟んだり、無 理な配線を行うと、電源コードが損傷して火災の原 因になる場合があります。また足など体の一部を引っ かけるような場所に配置しないでください。負傷の 原因になる場合があります。スピーカーケーブルは安全に配置すること
スピーカーケーブルをストーブの近く、直射日光が 当たる場所など高温になる場所に設置しないでくだ さい。また踏んだり物に挟んだり、無理な配線を行 うと、ケーブルが損傷して火災の原因になる場合が あります。また足など体の一部を引っかけるような 場所に配置しないでください。負傷の原因になる場 合があります。本体を落下しないこと
本体の故障はもちろん、周囲の方が負傷する原因に なります。大音量で使用しないこと
この製品をスピーカーなど他の機器と組み合わせ て、大音量を再生しないでください。一時的または 恒常的な難聴の原因になる場合があります。移動するときはケーブルをすべて抜くこと
電源コードや接続ケーブルを接続したまま本体を移 動しないでください。ケーブルを傷めたり、周囲の 方が転倒する原因になります。本体内部に水分や物を入れないこと
火災や本体故障の原因になる場合があります。この 場合は修理をご依頼ください。製品を分解したり改造しないこと
火災や感電、けが、故障の原因になります。本体 の内部にはお客様が操作する部分はありません。異臭や異常を感じたら修理を依頼すること
正常に機能しない、電源コードやプラグに異常があ る等の場合は、修理をお申し付けください。長時間使用しないときや落雷の危険があると
きは電源プラグを抜くこと
火災や感電、故障の原因になる場合があります。本体の換気用開口部をふさがないこと
本体内部の温度上昇を防ぐため、この製品の表面 には換気用開口部があります。この開口部をふさぐ と適切に換気ができず、内部の温度が上昇して故障 や火災、誤作動の原因になる場合があります。本体の内部や周囲で可燃性ガスのスプレーを
使用しないこと
ガスが滞留して引火による火災などの原因になりま す。他の機器やスピーカーを接続するときはあら
かじめアンプの電源を切っておくこと
接続時に大音量のノイズを発生し、聴覚異常やス ピーカー破損の原因になる場合があります。警告
警告
本体は安定した場所に設置すること
本体を不安定な場所に設置すると、落下などによる 故障の原因になります。高温になる場所に設置しないこと
この製品を直射日光が当たる、ストーブなどの熱源 に近いなど、高温になる場所に置かないでください。 本体が故障する原因になります。ボタンやスイッチ、入出力端子に無理な力を
加えないこと
本体の故障やお使いになる方がけがをする原因に なる場合があります。アクセサリーはメーカーが指定した物を使用
すること
本体の仕様に合わないアクセサリーを使用すると、 故障の原因になる場合があります。テレビ、ラジオ、携帯電話の近くで使用しな
いこと
この製品またはテレビやラジオなどに雑音が入る場 合があります。適切に設定すること
この製品はさまざまな内容を広範囲に設定すること ができます。設定内容を誤ると接続している機器が 損傷する原因になる場合がありますので、ご注意く ださい。アンプには必ず定格インピーダンスに適合す
るスピーカーを接続すること
インピーダンスが合わないとアンプが故障する原因 になります。パワーアンプの出力はスピーカーの推奨アン
プ出力に合わせて選択すること
アンプの出力がスピーカーの推奨アンプ出力を大幅 に上回ると、スピーカーが破損する原因になります。ラックにマウントする場合は、換気のため本
体の周囲に十分なスペースをあけること
本体内部を適切に換気できないと温度が上昇し、的 確に動作しなくなったり内部が破損する原因になる 場合があります。ラックにマウントする場合は、必ず背面側を
支持すること
水平に設置しないと換気が十分に行えず、故障や動 作不良の原因になります。注意
警告
アンプの通電中は出力ターミナルやスピー
カーケーブルの心線にさわらないこと
パワーアンプの出力には危険な電圧がかかっていま す。この電圧に触れると死亡または負傷の原因にな る場合があります。電源コードは必ずこの製品に付属のものを使
うこと
適合しないものを使用すると通電中に電源コードが 加熱し、火災の原因になる場合があります。目次
はじめに…1 開梱…1 フロントパネル…2 リアパネル…3 本体内部の冷却…4 AC 電源の接続…4 入力モードスイッチの設定 (PLX1802, PLX2502, PLX3102, PLX3602 のみ )…5 クリップリミッターを挿入する (PLX1802, PLX2502, PLX3102, PLX3602 のみ )…5 低域フィルターを設定する (PLX1802, PLX2502, PLX3102, PLX3602 のみ )…6 TOP/FULL/SUB スイッチ…6 33Hz/FULL スイッチ…6 入力の接続…7 入力のピンアサイン…7 PLX1104, PLX1804 のディージーチェーン接続…7 出力の接続…8 SpeaKon 出力コネクター…8 5 ウェイバインディングポスト (PLX1802, PLX2502, PLX3102, PLX3602 のみ )…8 LED インジケーター…9 POWER( 電源 )…9 CLIP( クリップ )…9 信号 (SIG)、-10dB…9 BRDG、PAR (PLX1802, PLX2502, PLX3102, PLX3602 のみ )…9 ゲインつまみ…10 電源スイッチ…10 サーキットブレーカー (PLX1104, PLX1804 のみ )…10 サーキットブレーカーのリセット…10 サーキットブレーカーが連続して動作する場合…10 保護回路…11 PLX1802, PLX2502, PLX3102, PLX3602 の場合…11 PLX1104, PLX1804 の場合…11 仕様…12 PLX1104…12 PLX1804…12 PLX1802…13 PLX2502…13 PLX3102…14 PLX3602…14 付録 A・スピーカーの配線について…16 保証…17 サービス・お問い合せ窓口…17はじめに
このたびはQSC製パワーアンプをご購入いただき、ありがとうございます。本書をすべてお読みになり、記載されている 内容にしたがって、この製品を正しくお使いください。 この取扱説明書は、業務用音響機器に関する知識や経験をお持ちの方を対象にしています。基本的な技術や基礎知識に ついては特に解説しておりません。くわしくは市販の専門書などをご参照ください。 本書では PLX2 シリーズ全製品の取扱方法を説明しています。本書で使用する PLX1804 の図は PLX1104 と PLX1804 を 表します。同様に PLX3602 の図は PLX1802、PLX2502、PLX3102、PLX3602 を表します。 PLX1104 と PLX1804 には下記の特徴があります。 ・最小インピーダンスは 4 Ω ・スピーカーの接続端子には Neutrik SpeaKon を採用 ・QSC のパワーライト・テクノロジーによって、特性を高め小型化されたスイッチング電源部を内蔵 ・完全な保護機能を搭載 ・入力はバランスでコネクターには XLR3 相当とφ 6.3TRS ジャックの 2 種類を装備 ・ゲインつまみは奥まった位置にあり、設定を再現しやすいクリック付き ・電源整流の必要性を排除する突入電流リミッターを内蔵 ・電源、入力信号、-10dB、クリップ / プロテクトの各インジケーターを装備 ・リアパネルのタブやフロントパネルのデザインは操作部やコネクターを保護する設計 PLX1802、PLX2502、PLX3102、PLX3602 には下記の特徴があります。 ・最小インピーダンスは 2 Ω ・出力はブリッジ接続にも対応 ・スピーカーの接続端子には Neutrik SpeaKon に加えて 5 ウェイバインディングポストも装備 ・クリップリミッター内蔵 ・33Hz の低域フィルターを装備 ・ローカット / フルレンジ / ハイカットのフィルター選択が可能 ・ステレオ / ブリッジ / パラレル入力に対応 ・フロントパネルにはパラレルモードやブリッジモードのときに点灯する LED を装備開梱
PLX2シリーズは工場出荷の際、輸送中の取り扱いに耐えられるよう梱包されています。製品がお手元に届いたら、直ちに 開梱して破損していないか、また内容物に不足がないかをご確認ください。万が一輸送中に破損していた場合は、ただちに この製品をお求めの販売代理店までご連絡ください。その際、輸送業者の点検に必要なため、梱包材はすべて保管しておい てください。 この製品の内容物は下記の通りです。 ・PLX2 シリーズ本体 ・取扱説明書 ・シール付きゴム足 ( ラックマウントしないときに使用 ) ・IEC 準拠着脱式電源コード ・保証書 内容物が不足している場合は、直ちにこの製品をお求めの販売代理店までご連絡ください。 アンプを輸送する場合は同等の梱包材をお使いください。フロントパネル
上の図が PLX1802、PLX2502、PLX3102、PLX3602 のものです。下の図が PLX1104、PLX1804 のものです。 参照 「本体内部の冷却」(P4)・「LED インジケーター」(P9)・「ゲインつまみ」(P10)・「電源スイッチ」(P10)他の機器やスピーカーと接続するときは、あらかじめアンプの電源を切っておくこと
接続時に大音量のノイズを発生し、聴覚異常やスピーカー破損の原因になる場合があります。 電源スイッチ アンプ内部冷却用排気スリット ゲインつまみ 電源スイッチ アンプ内部冷却用排気スリット ゲインつまみ LEDリアパネル
上の図が PLX1802、PLX2502、PLX3102、PLX3602 のものです。下の図が PLX1104、PLX1804 のものです。1 2 3
4
5 6
7
2 3
8
9
10
11
7
5
1…入力モードスイッチ 7…内部換気用吸気スリット 2…入力コネクター・φ 6.3TRS ジャック 8…クリップリミッタースイッチ 3…入力コネクター・XLR3-31 相当 9…製造番号プレート 4…低域フィルタースイッチ 10…IEC 準拠 3 ピン電源ソケット 5…出力コネクター・SpeaKon NL4 11…サーキットブレーカー 6…出力コネクター・5 ウェイバインディングポスト 参照 「本体内部の冷却」(P4)・「AC 電源の接続」(P4)・「入力モードスイッチの設定」(P5)・「クリップリミッターを挿入 する」(P5)・「入力の接続」(P7)・「出力の接続」(P8)・「付録 A・スピーカーの配線について」(P16)電源コードは仕様に適合した電源に接続すること
適合しない電源に接続すると、本体の故障、火災や感電の原因になる場合があります。AC 電源の仕様は本体リアパネルに 表示されています。電源を接続する前に、必ずご確認ください。電源コードは必ずこの製品に付属のものを使うこと
適合しない電源コードを使用すると通電中に電源コードが加熱し、火災の原因になる場合があります。アンプの通電中は出力ターミナルやスピーカーケーブルの心線にさわらないこと
アンプの出力には危険な電圧がかかっています。この電圧にふれると死亡または負傷の原因になる場合があります。ラックにマウントする
ネジとワッシャを4つずつ使ってアンプをラックのアングルに取り付けてくださ い。ラックにマウントしない場合は、アンプの底面にシール付きのゴム足を取り 付けてください。ゴム足はこの製品に付属しています。 移動用システムとして使う場合など、この製品を収納したラックを移動する場 合は、アンプを背面からも支持することを強く推奨します。リアサポート金具につ いてくわしくは、この製品をお求めの販売代理店までお問い合わせください。 この製品のフロントパネルには、図のように指を入れるスペースがあります。 この製品をラックに入れたり、ラックから外すときにご利用ください。本体内部の冷却
空気はラック内部でアンプの背面から吸入され、前面から排出されま す。ラック内の温度は常に低くしておいてください。アンプの動作が激し くなると、冷却ファンの回転速度は自動的に上がります。フロントパネルとリアパネルの換気用スリットをふさがな
いこと
換気用スリットがふさがれて正常に換気できなくなると、内部の温度が上 昇して保護回路がアンプの動作を停止します。また内部の温度が極端に 上昇すると、故障や火災、誤動作の原因になる場合があります。AC 電源の接続
アンプのリアパネルにあるIECソケットにAC電源を接続します。AC電源コードを接続 する前に、必ずアンプ本体の電源スイッチを切ってください。 参照 「リアパネル」(P3)電源コードは仕様に適合した電源に接続すること
適合しない電源電圧に接続すると、本体の故障、火災や感電の原因になる場合があります。 AC電源の仕様は本体リアパネルに表示されています。電源を接続する前に必ずご確認く ださい。電源コードは必ずこの製品に付属のものを使うこと
適合しないものを使用すると通電中に電源コードが加熱し、火災の原因になる場合があり ます。 各製品の消費電力は、本書の「仕様」(P12) でご確認ください。 空気の流れ : この製品は、冷却ファンによって 背面から吸気されます。温度の高い空気はアン プの前面から排気されます。 製品に付属の電源コードを IEC ソ ケットに奥までしっかり差し込んでく ださい。入力モードスイッチの設定
(PLX1802, PLX2502, PLX3102, PLX3602 のみ )
リアパネルの入力モードは、スライドスイッチを設定したい位置に合わせて選択します。 ・ブリッジ (Bridge)…スイッチを上の位置にする ・ステレオ (Stereo)…スイッチを中間の位置にする ・パラレル (Parallel)…スイッチを下の位置にする ステレオモード…各チャンネルは独立したまま、異なる信号を増幅します。 パラレルモード…チャンネルペア両方の入力をひとつにする設定です。両方のチャネルに1つの信号が供給されます。信号 は奇数チャンネルと偶数チャンネルどちらの入力コネクターに接続してもかまいません。ただし両チャンネルの入力に別々 の信号ソースを接続しないでください。このモードではゲインつまみとスピーカーの接続端子は、チャンネルごとに機能し ます。 ブリッジモード…ペアの両チャンネルを結合して、出力電圧を2倍にするモードです。奇数チャンネルの入力コネクターとゲ インつまみだけを使います。偶数チャンネルのゲインつまみは反時計回りに回しきっておいてください。重要! パラレルモードやブリッジモードに設定しているときは、チャンネルペアに別々の入力を接続しないで
ください。
参照 「リアパネル」(P3)・「入力の接続」(P7) PLX1104、PLX1804をブリッジモードにすることはできません。パラレルモードにすることもできませんが、1つの入力信 号を両方のチャンネルにディージーチェーン接続することができます。 参照 「入力の接続」(P7)クリップリミッターを挿入する
(PLX1802, PLX2502, PLX3102, PLX3602 のみ )
クリップリミッターのON/OFFスイッチはチャネルごとにあります。このリミッターは実際のクリップ にだけ反応し、自動的に負荷や電圧の変動を補正します。特に高域ユニットを保護するため、常に クリップリミッターを ON にしてください。 ・クリップリミッターを挿入する…スイッチを上の位置にする ・クリップリミッターをはずす…スイッチを下の位置にする 参照 「リアパネル」(P3)低域フィルターを設定する
(PLX1802, PLX2502, PLX3102, PLX3602 のみ )
チャンネルごとに12dB/octの低域フィルターを挿入することができます。フルレンジ(保護回 路の超低域フィルターのみ挿入される状態)、33Hzローカット、100Hzローカット、100Hzハイ カット各種フィルターを挿入することができます。この機能でスピーカーに合わせてアンプの特性 を選択できるため、可能な限り最適なパフォーマンスを提供することができます。フィルターを 適切に設定すれば、歪みを抑えてアンプの過負荷を防止することにもなります。TOP/FULL/SUB スイッチ
チャンネルごとにドライブするスピーカーを選択するスイッチです。 ・「TOP」…サブウーファーを併用してフルレンジスピーカーをドライブする場合はこの位置にします。 ・「FULL」…サブウーファーを併用せずにフルレンジスピーカーをドライブする場合はこの位置にします。 ・「SUB」…サブウーファーをドライブする場合はこの位置にします。33Hz/FULL スイッチ
ドライブするスピーカーが、かなり低い帯域まで再生できるものでなければ、このスイッチを33Hzに設定しておくことをお すすめします。サブウーファーをドライブするチャンネル以外では33Hzに設定しておくと良いでしょう。ドライブするスピーカー の仕様上で 33Hz 以下を再生する能力がない場合は、33Hz フィルターを挿入してください。 ・33Hzまで再生できるスピーカーをドライブする場合、またはこの製品をスタジオモニターの増幅に使用する場合は、 このスイッチを「FULL」の位置に設定します。 ・ドライブするスピーカーが 33Hz を再生できない場合は、このスイッチを「33Hz」の位置にします。 負荷 TOP/FULL/SUBスイッチ 33Hz/FULLスイッチ サブウーファー SUB FULL または 33Hz 小型フルレンジ ( ウーファー 10" 以下 ) FULL 33Hz 大型フルレンジ ( ウーファー 12" 以上 ) FULL FULL または 33Hz サブウーファー併用時 のフルレンジ TOP FULL スタジオモニター FULL FULL 低域フィルターの選択について入力の接続
各チャネルの入力コネクターには、バランスのXLR3-31相当とφ6.3TRSジャックがあります。 XLR3-31 相当とφ 6.3TRS ジャックは並列に配線されているので、他のアンプに信号をディー ジーチェーン接続することができます。 入力インピーダンスはバランスで 20k Ω、アンバランスで 10k Ωです。XLR3-31 相当と φ 6.3TRS ジャックには標準的なケーブルを接続できるので、配線の変更も簡単です。各コネ クターのピンアサインはリアパネルに表示されている通りです。1つのチャンネルに複数の信号 を接続しないでください。 電源ハムノイズや干渉を軽減するため、特に長いケーブルを使用する場合は、バランス接続 を推奨します。アンバランス接続は接続ケーブルが短い場合だけにしてください。信号のソー スインピーダンスは 600 Ω未満にしてください。入力のピンアサイン
バランス入力…下図の要領で配線してください。 アンバランス入力…下図の要領で配線してください。XLR3-31相当を使用する場合は、1番ピンと3番ピンを短いジャンパー 線で接続してください。φ6.3TRSプラグを使用する場合は、リングとスリーブを短いジャンパー線で接続してください。 φ 6.3TS プラグを使用する場合は、入力ジャックに接続したときスリーブがジャンパーの役割を果たします。アンプの入力に機器を接続するときはあらかじめアンプの電源を切っておくこと
接続時に大音量のノイズを発生し、聴覚異常やスピーカー破損の原因になる場合があります。PLX1104, PLX1804 の入力ディージーチェーン接続
PLX1104 と PLX1804 の場合、一方のチャンネルから他方のチャンネルに 入力信号を渡すことができます。 ・入力信号をチャンネル 1 にあるどちらかの入力コネクターに接続します。 ・チャンネル 1 の使っていないコネクターからチャンネル 2 に接続します。 XLR3-31 相当 φ 6.3TRS プラグ XLR3-31 相当 φ 6.3TRS プラグ φ 6.3TS プラグ出力の接続
PLX1104 と PLX1804 の出力には、チャンネルごとに SpeaKon NL4 が付いています。PLX1802、PLX2502、PLX3102、 PLX3602 の出力には SpeaKon NL4 と 5 ウェイバインディングポストの両方が付いています。 接続方法はリアパネルの表示通りです。特性を維持するため、記号を確認して正しい極性で接続してください。アンプの通電中は出力ターミナルやスピーカーケーブルの心線にさわらないこと
パワーアンプの出力には危険な電圧がかかっています。この電圧にふれると死亡または負傷の原因になる場合があります。スピーカーを接続するときは、あらかじめアンプの電源を切っておくこと
接続時に大音量のノイズを発生し、聴覚異常やスピーカー破損の原因になる場合があります。パワーアンプの出力は、スピーカーの推奨アンプ出力に合わせて選択すること
アンプの出力がスピーカーの推奨アンプ出力を大幅に上回ると、スピーカーが破損する原因になります。スピーカーの推奨 アンプ出力については、接続するスピーカーのメーカーにご相談ください。アンプには必ず定格インピーダンスに適合するスピーカーを接続すること
インピーダンスが合わないとアンプが故障する原因になります。SpeaKon 出力コネクター
SpeaKonケーブルを製作する場合は、本体リアパネルに表示されているピンアサインを ご参照ください。チャンネル 1 の SpeaKon は 4 ピン ( チャンネル 1 とチャンネル 2) すべて を接続します。チャンネル2のSpeaKonには2ピン(チャンネル2のみ)を接続してください。 スピーカー側の配線は付録 A をご参照ください。 参照 「付録 A・スピーカーの配線について」(P16) ステレオモード、パラレルモードの場合…チャンネルごとにスピーカーを接続する場合は、 本体リアパネルの表示通りに配線してください。このとき入力モードスイッチはステレオ またはパラレルの位置にしてください。 参照 「入力モードスイッチの設定」(P15) ブリッジモードの場合 (PLX1802, PLX2502, PLX3102, PLX3602 のみ )…チャンネル 1 の SpeaKonだけを使用します。ブリッジモードでは、チャネルペアで1つの高耐入力のス ピーカー負荷をドライブします。このとき入力モードスイッチは必ず、ブリッジモードに設定してください。入力コネクター とゲインつまみは奇数チャネルのものだけを使います。偶数チャンネルのゲインつまみは反時計回りに回しきっておいてく ださい。 参照 「入力モードスイッチの設定」(P5)5 ウェイバインディングポスト
(PLX1802, PLX2502, PLX3102, PLX3602 のみ ) ステレオモード、パラレルモードの場合…リアパネルに表示されている通り、 各チャンネルに別々のスピーカーを接続します。このときモードスイッチは 必ず、ステレオまたはパラレルモードに設定してください。 参照 「入力モードスイッチの設定」(P5) ブリッジモードの場合…ブリッジモードでは、チャネルペアで1つの高耐入力 のスピーカー負荷をドライブします。このときモードスイッチは必ず、ブリッ ジモードに設定してください。入力コネクターとゲインつまみは奇数チャネ ルのものだけを使います。偶数チャンネルのゲインつまみは反時計回りにLED インジケーター
LED インジケータはシステム動作を監視し、一般的な問題を表示するためのものです。POWER( 電源 )
青 通常の点灯状態…電源を入れると点灯します。 この LED が点灯していない場合 ・電源コードやコンセントをご確認ください。 ・電源スイッチが入っていることをご確認ください。 参照 「リアパネル」(P3)・「電源スイッチ」(P10)CLIP( クリップ )
赤 通常の点灯状態…アンプがフルパワーを越えて駆動すると点灯します。その結果生じる歪みは、LEDの明るさに一致します。 瞬間的な点滅であれば、発生した歪みが聞こえることはないでしょう。ミュートするとこのLEDは最も明るく点灯します。 電源 ON/OFF 時にかかるミュートでも点灯します。 異常な点灯状態 ①アンプの使用中にこのLEDが明るく点灯した場合は、本体内部の温度が異常に高いか出力がショートしているため、そ のチャンネルがミュートされていることを表します。 ②アンプの内部が高温になると冷却ファンが最高速で回転し、1分以内に正常動作に戻ります。冷却ファンが適切に動作で きるよう、またアンプが十分に換気できるよう、設置環境にもご配慮ください。 ③この LED が極端に点滅している場合は、本体内部が高温になっている場合があります。 ④このLEDが消えていても歪みが聞こえるときは、アンプの手前かアンプ以降で問題が発生しています。スピーカーが損 傷していないか、また信号ソースが過負荷になっていないかをご確認ください。入力を過負荷にしないよう、アンプのゲ インつまみは設定範囲の上半分に設定してください。信号 (SIG)、-10dB
緑通常の点灯状態…入力信号が -35dB を超えると SIG LED が、-10dB を超えると -10dB LED が、それぞれ点灯します。 点灯しない場合…ゲイン設定を確認し、必要に応じてゲインを上げてください。入力の接続と音源をご確認ください。クリッ プ LED がほのかに点灯していて SIG が消灯している場合は、出力がショートしている可能性があります。 異常な点灯状態…入力信号がないときに SIG、-10dB LED が点灯する場合は、システムのどこかで発振しているか、アンプ 本体が故障している可能性があります。負荷を外してゲインを完全に下げてください。それでもLEDが点灯している場合 はアンプの修理が必要です。この製品をお求めの販売代理店までお申し付けください。
製品を分解したり改造しないこと
火災や感電、けが、故障の原因になります。本体の内部にお客様が操作する部分はありま せん。BRDG、PAR
(PLX1802, PLX2502, PLX3102, PLX3602 のみ ) 各チャネルペアにはブリッジモード(BRDG)であることを表すオレンジのLEDと、パラレ PLX1104 と PLX1804 の LEDゲインつまみ
ゲインつまみを時計回りに回すとゲインが上がり、反時計回りに回 すと下がります。 ゲインつまみは、何 dB アッテネートされるかで表示されます。 設定をいつでも再現できるよう、21段階のクリックが付いています。 0dBから14ステップまでは約1dBずつになっていて、通常はこの範 囲内に設定しておきます。通常のプログラムレベルでは、入力ヘッド ルームを超える可能性があるため、これを下回る範囲に設定しない でください。しかしテストのためにレベルを下げることはできます。つ まみを最小の位置にすると、信号は完全に OFF になります。重要 ! ゲインつまみはアンプの出力を調整するものではあ
りません。入力信号の感度を調整するためのものです。
電源スイッチ
ロックスイッチの上側を押すと、アンプに主電源が供給されます。下側を押すとアンプの電源が 切れます。電源を入れると青い PWR LED が点灯し、赤い CLIP LED も同時に点灯します。ただし CLIP LED は数秒後に消灯します。 参照 「LED インジケーター」(P9)
サーキットブレーカー
(PLX1104, PLX1804 のみ )
PLX1104、PLX1804 のリアパネル右下部には、サーキットブレーカーが付いています。電源に異常 を検出すると電流を遮断し、過電流などから本体を保護する働きをします。本体の電源が自動的に切れ た後で再投入できないときは、このサーキットブレーカーが作動しています。サーキットブレーカーのリセット < 重要 !!>
サーキットブレーカーは自動的にリセットしません。サーキットブレーカーが動作した後でアンプを正 常動作させるためには、スイッチを押してください。これでサーキットブレーカーがリセットされます。そ れからアンプの電源スイッチを入れてください。サーキットブレーカーが連続して動作する場合 < 重要 !!>
アンプが故障している可能性があります。この場合はアンプに電源を入れず、お求めの販売代理店まで修理をお申し付け ください。 PLX1104、PLX1804 のゲインつまみ PLX1802、PLX2502、PLX3102、PLX3602 の ゲインつまみ保護回路
PLX2シリーズには好ましくない状態に対抗するために完全な保護回路を搭載していますが、その反応と調整方法はモデル によって異なります。PLX1802, PLX2502, PLX3102, PLX3602 の場合
・過負荷に対抗するためのクリップリミッターが搭載されており、そのON/OFFスイッチがリアパネルにあります。こ の回路はスピーカーを保護して、アンプの負荷を軽減するためのものです。 ・出力トランジスタの過負荷を防止するため、内部電流を制限しています。チャネルあたり８Ωのスピーカーを5本 以上接続したり、スピーカーケーブルがショートすると、フル出力でピークリミッターがかかる場合があります。赤 いCLIP LEDが点滅し、アンプが出力した音声が歪むことがあります。こうした状態でアンプを激しく動作させると さらに電流が制限され、その結果よりひどく歪むようになります。ピーク時にアンプの出力が低下した場合は、スピー カーの配線や接続しているスピーカーの本数をご確認ください。ピークリミッターを使うと、こうした歪みは軽減さ れます。しかし最適な特性を得るためには、定格負荷を超えないようにアンプをドライブしてください。 ・極端に大きな音量の信号を再生した後でアンプが動作を停止した場合は、ＡＣ電源に負荷がかかりすぎている場 合があります。これはＡＣ電圧が30%以上低下した場合に発生する現象で、同時に多数のスピーカーをドライブし ているときに起こりやすくなります。この場合は短くて太い電源コードを使用し、 一つのコンセントに多数のアンプを 接続しないでください。 ・ブリッジモードでは、最小負荷が定格の4Ωを下回って過酷なドライブを続けた場合、数秒間にわたってシャット ダウンする場合があります。 ・過負荷状態が続いたり環境温度が高いためにアンプが高温になると、約３０秒間冷却ファンが最高速で回転し、 最大効率で内部を冷却しようとします。正常に換気できるよう、リアパネル周囲に空気が流れるだけの空間を確保 してください。PLX1104, PLX1804 の場合
・極端な条件下でも動作できるよう、完全な自動保護回路を内蔵しています。 ・過負荷による歪みが発生すると、赤い CLIP LED が点滅します。クリップの持続時間が長い場合は、歪みやスト レスを最小限に抑えるため内蔵回路がゆるやかに音量を下げます。 ・これらの製品は、定格負荷が４Ωです。8Ωのスピーカーをチャンネルあたり3本以上接続しないでください。多 くのスピーカーを接続するとリミッターがかかる原因になり、音量が低下する場合があります。 ・出力トランジスタを保護するため、内部の電流を制限しています。中程度の過負荷でクリップリミッターが機能し、 歪みを防ぐために出力レベルをゆるやかに下げます。スピーカーケーブルがショートしたままアンプを激しく動作 させるなど過負荷が極端になると、出力は急速にミュートされます。アンプの出力が不自然にとぎれる場合は、ス ピーカーケーブルがショートしていないかご確認ください。 ・過酷な動作が続いたり環境温度が高くなると、アンプの内部が高温になる場合があります。この場合、まず温度 リミッティングがかかって歪みを防ぐために出力レベルをゆるやかに下げるため、アンプは温度リミッターの範囲で 動作し続けます。入力信号が高すぎる場合、約３０秒間冷却ファンが最高速で回転し、最大効率で内部を冷却しよ うとします。正常に換気できるよう、リアパネル周囲に空気が流れるだけの空間を確保してください。仕様
PLX1104
定格出力 ( ステレオ , 20Hz ～ 20kHz, THD0.05%) 310W × 2(8 Ω ) 500W × 2(4 Ω ) ( ステレオ , 1kHz, THD0.1%<EIA>) 325W × 2(8 Ω ) 550W × 2(4 Ω ) 歪率 (SMPTE-IM) 0.02% 周波数特性 20Hz ～ 20kHz( ± 0.5dB) S/N(20Hz ～ 20kHz, 無負荷 ) -108dB ダイナミックヘッドルーム (4 Ω ) 2dB ダンピングファクター (8 Ω ) 200 以上 出力回路 AB 級 入力感度 (8 Ω , 定格出力時 ) 1.18Vrms(+3.7dBu) 電圧ゲイン 32.5dB 入力インピーダンス 10k Ω ( アンバランス ) 20k Ω ( バランス ) 入力クリッピング 5.5Vrms(+15dBu) 操作部 前面パネル 電源スイッチ ゲインつまみ (21 クリック ) 背面パネル AC サーキットブレーカー インジケーター 前面パネル 電源 ( 青 ) シグナル ( 緑 ) -10dB( 緑 ) クリップ ( 赤 ) 入力コネクター XLR3-31 相当 / φ 6.3TRS ジャック 出力コネクター Neutrik NL4 冷却システム 換気方向 : 背面→前面 速度可変ファン× 1 保護回路 アンププロテクト ショートサーキット, オープンサーキット, 異常温度, 超高周波, 無線周波 , 異常負荷 負荷プロテクト 電源 ON/OFF 時ミュート , DC 異常ブロック , クリップリミッター , 超低周波フィルター (-3dB@5Hz) 電源 公称 100VAC 50/60Hz 9.6A 寸法・重量 483W × 89H × 257Dmm 5.9kgPLX1804
定格出力 ( ステレオ , 20Hz ～ 20kHz, THD0.05%) 550W × 2(8 Ω ) 800W × 2(4 Ω ) ( ステレオ , 1kHz, THD0.1%<EIA>) 600W × 2(8 Ω ) 900W × 2(4 Ω ) 歪率 (SMPTE-IM) 0.02% 周波数特性 20Hz ～ 20kHz( ± 0.5dB) S/N(20Hz ～ 20kHz, 無負荷 ) -106dB ダイナミックヘッドルーム (4 Ω ) 2dB ダンピングファクター (8 Ω ) 200 以上 出力回路 H 級 (2 ステップ ) 入力感度 (8 Ω , 定格出力時 ) 1.20Vrms(+3.8dBu) 電圧ゲイン 34.9dB 入力インピーダンス 10k Ω以上 ( アンバランス ) 20k Ω ( バランス ) 入力クリッピング 5.5Vrms(+15dBu) 操作部 前面パネル 電源スイッチ ゲインつまみ (21 クリック ) 背面パネル AC サーキットブレーカー インジケーター 前面パネル 電源 ( 青 ) シグナル ( 緑 ) -10dB( 緑 ) クリップ ( 赤 ) 入力コネクター XLR3-31 相当 / φ 6.3TRS ジャック 出力コネクター Neutrik NL4 冷却システム 換気方向 : 背面→前面 速度可変ファン× 1 保護回路 アンププロテクト ショートサーキット, オープンサーキット, 異常温度, 超高周波, 無線周波 , 異常負荷 負荷プロテクト 電源 ON/OFF 時ミュート , DC 異常ブロック , クリップリミッター , 超低周波フィルター (-3dB@5Hz)寸法・重量 483W × 89H × 257Dmm 5.9kg
PLX1802
最大出力 ( ステレオ , 20Hz ～ 20kHz, THD0.05%) 320W × 2(8 Ω ) 525W × 2(4 Ω ) ( ステレオ , 1kHz, THD0.1%<EIA>) 330W × 2(8 Ω ) 575W × 2(4 Ω ) 900W × 2(2 Ω ) ( ブリッジ , 20Hz ～ 20kHz, THD0.1%) 1100W × 1(8 Ω ) ( ブリッジ , 1kHz, <EIA>) 1200W × 1(8 Ω :THD0.1%) 1800W × 1(4 Ω :THD1%) 歪率 (SMPTE-IM) 0.02% 未満 周波数特性 20Hz ～ 20kHz( ± 0.5dB) S/N(20Hz ～ 20kHz, 無負荷 ) -107dB ダイナミックヘッドルーム (4 Ω ) 2dB ダンピングファクター (8 Ω ) 500 以上 出力回路 AB 級 入力感度 (8 Ω , 定格出力時 ) 1.28Vrms(+4.4dBu) 電圧ゲイン 31.9dB 入力インピーダンス 10k Ω ( アンバランス ) 20k Ω ( バランス ) 入力クリッピング 11Vrms(+21dBu) 操作部 前面パネル 電源スイッチ ゲインつまみ (21 クリック ) 背面パネル 入力モードスイッチ クリップリミッタースイッチ サブウーファースイッチ LF スイッチ インジケーター 前面パネル 電源(青) シグナル(緑) -10dB(緑) クリップ(赤) ブリッジ(橙) パラレル ( 橙 ) 入力コネクター XLR3-31 相当 / φ 6.3TRS ジャック 出力コネクター Neutrik NL4/5 ウェイバインディングポスト 冷却システム 換気方向 : 背面→前面 速度可変ファン× 1 保護回路 アンププロテクト ショートサーキット, オープンサーキット, 異常温度, 超高周波, 無線周波 , 異常負荷 負荷プロテクト 電源 ON/OFF 時ミュート , DC 異常ブロック , クリップリミッター , 超低周波フィルター (-3dB@5Hz) 電源 公称 100VAC 50/60Hz 10.4A 寸法・重量 483W × 89H × 353Dmm 9.5kgPLX2502
定格出力 ( ステレオ , 20Hz ～ 20kHz, THD0.05%) 425W × 2(8 Ω ) 675W × 2(4 Ω ) ( ステレオ , 1kHz, THD0.1%<EIA>) 450W × 2(8 Ω ) 750W × 2(4 Ω ) 1250W × 2(2 Ω ) ( ブリッジ , 20Hz ～ 20kHz, THD0.1%) 1400W × 1(8 Ω ) ( ブリッジ , 1kHz, <EIA>) 1500W × 1(8 Ω :THD0.1%) 2500W × 1(4 Ω :THD1.0%) 歪率 (SMPTE-IM) 0.02% 以上 周波数特性 20Hz ～ 20kHz( ± 0.5dB) S/N(20Hz ～ 20kHz, 無負荷 ) -106dB ダイナミックヘッドルーム (4 Ω ) 2dB ダンピングファクター (8 Ω ) 500 以上 出力回路 H 級 (2 ステップ ) 入力感度 (8 Ω , 定格出力時 ) 1.15Vrms(+3.4dBu) 電圧ゲイン 34.0dBブリッジ ( 橙 ) パラレル ( 橙 ) 入力コネクター XLR3-31 相当 / φ 6.3TRS ジャック 出力コネクター Neutrik NL4/5 ウェイバインディングポスト 冷却システム 換気方向 : 背面→前面 速度可変ファン× 1 保護回路 アンププロテクト ショートサーキット, オープンサーキット, 異常温度, 超高周波, 無線周波 , 異常負荷 負荷プロテクト 電源 ON/OFF 時ミュート , DC 異常ブロック , クリップリミッター , 超低周波フィルター (-3dB@5Hz) 電源 公称 100VAC 50/60Hz 9.0A 寸法・重量 483W × 89H × 353Dmm 9.5kg
PLX3102
最大出力 ( ステレオ , 20Hz ～ 20kHz, THD0.05%) 550W × 2(8 Ω ) 900W × 2(4 Ω ) ( ステレオ , 1kHz, THD0.1%<EIA>) 600W × 2(8 Ω ) 1000W × 2(4 Ω ) 1550W × 2(2 Ω ) ( ブリッジ , 20Hz ～ 20kHz, THD0.1%) 1900W × 1(8 Ω ) ( ブリッジ , 1kHz, <EIA>) 2100W × 1(8 Ω :THD0.1%) 3100W × 1(4 Ω :THD1.0%) 歪率 (SMPTE-IM) 0.02% 未満 周波数特性 20Hz ～ 20kHz( ± 0.5dB) S/N(20Hz ～ 20kHz, 無負荷 ) -107dB ダイナミックヘッドルーム (4 Ω ) 2dB ダンピングファクター (8 Ω ) 500 以上 出力回路 H 級 (2 ステップ ) 入力感度 (8 Ω , 定格出力時 ) 1.23Vrms(+4.0dBu) 電圧ゲイン 35.0dB 入力インピーダンス 10k Ω ( アンバランス ) 20k Ω ( バランス ) 入力クリッピング 11Vrms(+21dBu) 操作部 前面パネル 電源スイッチ ゲインつまみ (21 クリック ) 背面パネル 入力モードスイッチ クリップリミッタースイッチ サブウーファースイッチ LF スイッチ インジケーター 前面パネル 電源 ( 青 ) シグナル ( 緑 ) -10dB( 緑 ) クリップ ( 赤 ) ブリッジ ( 橙 ) パラレル ( 橙 ) 入力コネクター XLR3-31 相当 / φ 6.3TRS ジャック 出力コネクター Neutrik NL4/5 ウェイバインディングポスト 冷却システム 換気方向 : 背面→前面 速度可変ファン× 1 保護回路 アンププロテクト ショートサーキット, オープンサーキット, 異常温度, 超高周波, 無線周波 , 異常負荷 負荷プロテクト 電源 ON/OFF 時ミュート , DC 異常ブロック , クリップリミッター , 超低周波フィルター (-3dB@5Hz) 電源 公称 100VAC 50/60Hz 11.4A 寸法・重量 483W × 89H × 353Dmm 9.5kgPLX3602
定格出力 ( ステレオ , 20Hz ～ 20kHz, THD0.05%) 725W × 2(8 Ω ) 1100W × 2(4 Ω ) ( ステレオ , 1kHz, THD0.1%<EIA>) 775W × 2(8 Ω ) 1250W × 2(4 Ω ) 1800W × 2(2 Ω ) ( ブリッジ , 20Hz ～ 20kHz, THD0.1%) 2500W × 1(8 Ω ) ( ブリッジ , 1kHz<EIA>) 2600W × 1(8 Ω :THD0.1%) 3600W × 1(4 Ω :THD1.0%) 歪率 (SMPTE-IM) 0.02% 未満 周波数特性 20Hz ～ 20kHz( ± 0.5dB) S/N(20Hz ～ 20kHz, 無負荷 ) -107dB ダイナミックヘッドルーム (4 Ω ) 2dB入力感度 (8 Ω , 定格出力時 ) 1.25Vrms(+4.2dBu) 電圧ゲイン 35.9dB 入力インピーダンス 10k Ω ( アンバランス ) 20k Ω ( バランス ) 入力クリッピング 11Vrms(+21dBu) 操作部 前面パネル 電源スイッチ ゲインつまみ (21 クリック ) 背面パネル 入力モードスイッチ クリップリミッタースイッチ サブウーファースイッチ LF スイッチ インジケーター 前面パネル 電源 ( 青 ) シグナル ( 緑 ) -10dB( 緑 ) クリップ ( 赤 ) ブリッジ ( 橙 ) パラレル ( 橙 ) 入力コネクター XLR3-31 相当 / φ 6.3TRS ジャック 出力コネクター Neutrik NL4/5 ウェイバインディングポスト 冷却システム 換気方向 : 背面→前面 速度可変ファン× 1 保護回路 アンププロテクト ショートサーキット, オープンサーキット, 異常温度, 超高周波, 無線周波 , 異常負荷 負荷プロテクト 電源 ON/OFF 時ミュート , DC 異常ブロック , クリップリミッター , 超低周波フィルター (-3dB@5Hz) 電源 公称 100VAC 50/60Hz 13.8A 寸法・重量 483W × 89H × 353Dmm 9.5kg 製品の仕様および外観は、改良のため予告なく変更する場合がございます。
