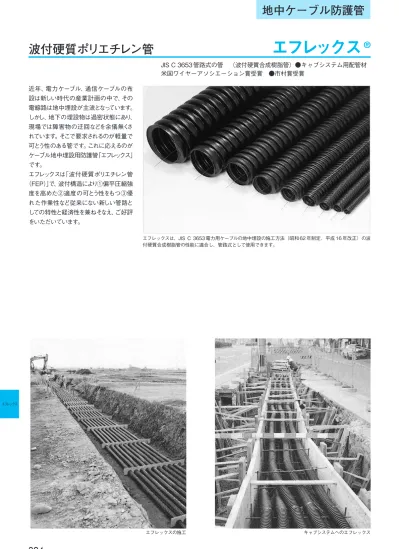

地中ケーブル防護管

エフレックス

®

波付硬質ポリエチレン管

JIS C 3653 管路式の管 （波付硬質合成樹脂管）●キャブシステム用配管材

米国ワイヤーアソシエーション賞受賞 ●市村賞受賞

近年、電力ケーブル、通信ケーブルの布

設は新しい時代の産業計画の中で、その

電線路は地中埋設が主流となっています。

しかし、地下の埋設物は過密状態にあり、

現場では障害物の迂回などを余儀無くさ

れています。そこで要求されるのが軽量で

可とう性のある管です。これに応えるのが

ケーブル地中埋設用防護管「エフレックス」

です。

エフレックスは「波付硬質ポリエチレン管

（FEP）」で、波付構造により①偏平圧縮強

度を高めた②適度の可とう性をもつ③優

れた作業性など従来にない新しい管路と

しての特性と経済性を兼ねそなえ、ご好評

をいただいています。

エフレックスは、JIS C 3653 電力用ケーブルの地中埋設の施工方法（昭和 62 年制定、平成 16 年改正）の波 付硬質合成樹脂管の性能に適合し、管路式として使用できます。

エフレックス

りです。また、ケーブル引き入れの際

便利なようにあらかじめパイロットワ

イヤが引き込まれており把巻きを標準

にしています。なおパイロットワイヤ

の許容引張強度は約 490N

｛50kgf｝

です。

ピッチ パイロットワイヤ （塩化ビニル被覆鉄線） 内 径 外径 ●お求めいただく場合のエフレックスの呼び径は、中に収める電力ケーブルの仕上り外径の約 1.5 倍、2 条以上の場合は外接円径の約 1.5 倍の内径のものを選択して ください。なお、ケーブル引き入れ時にプーリングアイなどの大きさも配慮してください。（通信ケーブルは仕上り外径の約 2 倍、多条の場合は外接円径の約 2 倍の 内径のものを選択してください。） ●乱尺のご注文も取り扱っておりますが、標準条長以上のものは輸送制限の関係上ご要望にそえない場合があります。 ●把巻標準寸法は都合により変更する場合があります。 長期間ケーブルを引き入れない場合は、パイロットワイヤは腐食しますので使用環境状況に合わせてプラスチック呼び線などに引き替えてください。 ケーブル引き入れの際には、パイロットワイヤを引き込み用の呼び線に引替えてください。 品 番 _（円/m）定尺価格 _（円/m）乱尺価格 外 径_{約 mm} 内 径_{約 mm} ピッチ_{約 mm} 参考質量_{約 kg/m} 把巻き標準条長 把巻き標準寸法_{m 外径×幅（約 m）} FP-30 590 660 40 30 10 0.2 300 (100、50) 1.2 × 0.5 FP-40 640 720 54 42 13 0.3 200 (100、50) 1.5 × 0.65 FP-50 760 850 65 50 17 0.4 200 (100、50) 1.6 × 0.7 FP-65 930 1,050 85 66 21 0.6 100 (50) 1.6 × 0.65 FP-80 1,220 1,360 102 80 25 0.7 100 (50) 1.7 × 0.7 FP-100 1,670 1,850 130 100 32 1.0 100 (50) 2.0 × 0.8 FP-125 2,230 2,470 160 125 39 1.5 50 1.6 × 1.2 FP-150 2,830 3,140 189 150 47 2.0 50 1.8 × 1.3 FP-200 3,890 4,320 253 200 55 3.5 40 2.25 × 1.1

■

FP-□

標準寸法表

★ ★ ★ ★ ★ ★ ★ ★ ★

エフレックス

■

直線継手

（エフレックス相互の接続）

アクアフィット

®

■ FSA-□

●作業方法

接続部のエフレックス表面の水、泥などを

ウエスで良く拭きます。エフレックスの片

側にアクアフィットをねじ込み、パイロッ

トワイヤをつなぎ、他方のエフレックスを

突き合わせてアクアフィットを逆方向に回

して完了。テープ巻きの必要はありません。

① ③ ①継手本体 ②水膨張性不織布 ③エフレックス ② 品 番 _{（円/個） （個/箱）}定 価 箱入数 _{D（約 mm） L（約 mm）}外 径 長 さ FSA-30 1,760 50 44 52 FSA-40 1,940 20 60 72 FSA-50 2,120 50 70 90 FSA-65 2,320 20 90 115 FSA-80 2,440 20 111 135 FSA-100 3,270 10 140 175 FSA-125 4,390 10 172 182 FSA-150 5,340 5 201 190 FSA-200 7,590 5 260 270 φ D L 水膨張性不織布保護のため、使用直前まで袋から取り出さないでください。 管内部に大量に水が浸入してくる現場での使用はお控えください。 ※φ125 ∼φ200 は、ベルトレンチなどの工具を用いると、よりスムーズに施工できます。 エフレックスの端面を直角に切断してください。 ★ ★ ★ ★ ★ ★ ★ ★ ★ 品 名 品 番 外 径・幅_{D（約 mm） L（約 mm）}長 さ アクアフィット FSA-□ 70 90 ハイジョイントアクア FSHA-□ 118 100 クイックジョイント FSQ-□ 93 132 テープ式 FS-□ ※_{72 113}

●コンパクトなサイズ。

狭い場所でも確実に施工ができます。

他の直線継手との比較（サイズはφ50）

写真左からアクアフィット、ハイジョイントア 写真は FSA-50

エフレックス

●水膨張性不織布による優れた止水性。

雨水、海水などが接続部に触れると直ちに超吸水繊維が

膨張し止水します。

●難燃エフレックスにも対応。

●テープ巻き不要。

防水テープなどが不要で、簡単に施工できます。

吸水後断面

吸水前断面

笊エフレックスの端面に合わせ、アクアフィット をねじ込みます。 笆 他方のエフレックスを突き合わせます。 笳エフレックスの突き合わせが中央に来るように アクアフィットを逆方向にねじ戻して接続施工 完了です。

■

特 長

■

施工手順

ハイジョイントアクア

■ FSHA-□

●作業方法

接続部のエフレックス表面の水、泥など

をウエスで良く拭き、エフレックス内の

パイロットワイヤ相互を接続します。エ

フレックス相互を密着させ、2 つ割り継

手をかぶせ（継手のかぶせ方向に注意し、

アイマーク方向を一致させる）蝶ナット

を付け、手で締め込みます。

① アイマークの位置は φ30∼50は継手本 体の長手方向の側面 に、φ65∼100は 継 手ボルト側面に表示 してあります。 ② ③ ④ ①継手本体 ②水膨張性不織布 ③蝶ナット ④エフレックス 品 番 _{（円/セット）（セット/箱） D（約 mm） L（約 mm）}定 価 箱入数 フランジ幅 全 長 FSHA-30 1,760 50 87 60 FSHA-40 1,940 20 109 75 FSHA-50 2,120 50 118 100 FSHA-65 2,320 20 146 120 FSHA-80 2,440 15 167 150 FSHA-100 3,270 10 192 190 写真は FSHA-50 L D 水膨張性不織布のため、使用直前まで袋から取り出さないでください。 管内部に大量に水が浸入してくる現場での使用はお控えください。 ★ ★ ★ ★ ★ ★

エフレックス

■

直線継手

（エフレックス相互の接続）

クイックジョイント

■ FSQ-□

●作業方法

接続部のエフレックス表面の水、泥などを

ウエスで良く拭き、エフレックス内のパイ

ロットワイヤ相互を接続します。エフレック

ス相互を密着させ、2 つ割り継手をかぶせ

（アイマークを一致させる）左右の爪が完

全に引っ掛かるように嵌合させます。

① ①継手本体 ②パッキン ③難燃エフレックス ② ③ ※仮固定ができる2段ロック構造になっています。 品 番 _{（円/個） （個/箱）}定 価 箱入数 _{D（約 mm） L（約 mm）}幅 長 さ FSQ-30 1,760 50 69 80 FSQ-40 1,940 20 90 104 FSQ-50 2,120 50 102 132 FSQ-65 2,320 20 123 169 L D 写真は FSQ-50 ① ② ③ ④ ①接続スリーブ ②シーリングテープ ③エフレックスバルコ ④PVCテープ

テープ式

■ FS-□

●作業方法

①のスリーブをエフレックスの片側にねじ込

みパイロットワイヤをつなぎ、

他方のエフレッ

クスを突き合わせてスリーブを逆方向に回

して、両エフレックスをつなぎます。そして、

スリーブの両端部に②のシーリングテープ

を巻き、

その上に③のエフレックスバルコ

を巻き、巻き終りを④の PVCテープで止め

ます。

品 番 _{（円/セット）（セット/箱） D（約 mm） L（約 mm）}定 価 箱入数 外 径 長 さ FS-30 1,760 50 48 70 FS-40 1,940 20 63 89 FS-50 2,120 50 72 113 FS-65 2,320 20 94 148 FS-80 2,440 20 114 172 FS-100 3,270 10 141 222 FS-125 4,390 10 176 273 FS-150 5,340 5 207 228 FS-200 7,590 5 272 271 写真は FS-50 FS-65 ∼ 200 はシーリングテープが2 ヶになります。 L D ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★

①

②

③

④

エフレックス

■

異種管継手

（エフレックスと異種管の接続）

異種管継手 AQ 型、H 型 

■ FT-□ AQ-1

■ FT-□ H-□

●作業方法

①のスリーブをエフレックス側にねじ込みま

す。次にカラーをゆるめてから⑨異種管を

突き当たるまで差し込み④のカラーをねじ

込みます。H 型は、防水テープを直線継

手と同様に巻き付けます。（⑤→⑥→⑦）

① ⑦ ⑥ ⑤ ⑧ ② ③ ⑨ ④ ①スリーブ ②SRパッキン ③カットリング ④カラー ⑤シーリングテープ ⑥エフレックスバルコ ⑦PVCテープ ⑧エフレックス ⑨異種管（鋼管他） ⑤∼⑦は、H型のみに使用します。（AQ型はスリーブ内面の水膨張性不織布で止水します。） 品番によって多少形状が異なります。 H-2∼H-5型タイプ、H-1型（φ100∼150タイプ） H-1型（φ30∼80タイプ） φ φ ℓ φ D 1 φ D 2 φ D 2 φ D 3 φ D 1 L L H-2∼H-5型タイプ、H-1型（φ100∼150タイプ） H-1型（φ30∼80タイプ） φ φ ℓ φ D 1 φ D 2 φ D 2 φ D 3 φ D 1 L L FT-30AQ-1 6,360 10 53 47 51 076 8 50 FT-30H-2A 6,360 10 60 48 -- 090 5 FT-30H-2B 6,360 10 65 48 -- 090 3 FT-30H-3A 6,360 10 46 48 -- 090 8 FT-30H-3B 6,360 10 48 48 -- 090 6 FT-30H-4 6,360 10 53 48 -- 090 7 FT-40AQ-1 7,030 10 72 62 73 096 8 FT-40H-2A 7,030 10 60 63 -- 102 5 FT-40H-2B 7,030 10 65 63 -- 102 3 FT-40H-5 7,030 10 74 63 -- 102 5 FT-50AQ-1 7,690 10 82 77 82 116 9 FT-50H-2 7,690 10 74 74 -- 116 5 FT-50H-3 7,690 10 72 74 -- 116 8 品 番 _Dカラー 1 （約mm） 定 価 （円/セット） 箱入数 （セット/箱） D（約mm）D2 （約mm）L（約mm）3 スリーブ 締めつけ完了の目安 褄（約 mm） ※ FT-□ H-1N は、相手側異種管接触部分にゴムリング入り仕様です。 （注 1．水、泥などをウエスで（特にねじ部を入念に）よく拭きとります。 2．カラーを参考図寸法までベルトレンチで締めつけてください。 3．異種管側のカラーの締めつけ作業などのスペース上の問題から壁面部からの管突き出し長さは200mm 以上としてください。 異種管側の 差込み目安 （約mm） FT-65AQ-1 09,020 10 100 094 104 135 07 50 FT-65H-2A 09,020 10 087 094 -- 140 06 FT-65H-2B 09,020 10 082 094 -- 140 09 FT-80AQ-1 10,350 10 116 112 117 155 10 FT-80H-2 10,350 10 101 113 -- 163 07 FT-80H-3 10,350 10 124 113 -- 153 18 FT-100AQ-1 15,950 10 144 141 -- 185 12 FT-100H-5 15,950 10 117 141 -- 190 15 FT-125AQ-1 20,650 05 160 171 -- 200 06 FT-150AQ-1 25,280 05 186 200 -- 245 14 FT-50H-1N 08,080 10 082 077 080 116 06 FT-80H-1N 10,870 10 117 113 117 150 10 FT-100H-1N 16,740 10 144 141 134 178 12 品 番 _Dカラー 1 （約mm） 定 価 （円/セット） 箱入数 （セット/箱） D（約mm）D2 （約mm）L（約mm）3 スリーブ 締めつけ完了の目安 褄（約 mm） 異種管側の 差込み目安 （約mm） 60 70 50 60 70 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ FT-50H-2 FT-50AQ-1

①∼④

①∼④

⑤

⑦

⑥

管内部に大量に水が浸入してくる現場での使用はお控えください。

エフレックス ① ⑥ ② ②③ ⑤ ④ ①接続管 ②エポキシパテ ③エフレックスバルコ ④エフレックス ⑤異種管  （鋼管など） ⑥PVCテープ

異種管継手 A 型

■ FT-□-□

写真は FT-80-6

●作業方法

④⑤の管にエポキシパテを盛り、①の接続

管をエフレックスおよび異種管に差し込み、

②のエポキシパテを図のように盛り上げそ

の上から③エフレックスバルコを巻き、

巻き終りを⑥ PVC テープで止めます。

_{● P.301 の組み合わせ表をご参照のうえ、ご注文の際は品番をご指示ください。} ●P.301 の組み合わせ表以外の異種管継手の場合は、設計製作いたしますのでご連絡ください。（納期約 2 ∼ 3 週間）また、その際は管の正式名称、管の太さ（外径、内径）をご確認ください。サイズによっ ては製作不可の場合もございます。 品 番 定 価 （円/セット） FT-30-□ 06,360 1 FT-40-□ 07,030 1 FT-50-□ 07,690 1 FT-80-□ 10,350 1 箱入数 （セット/箱） 品 番 定 価 （円/セット） FT-100-□ 15,950 1 FT-125-□ 20,650 1 FT-150-□ 25,280 1 FT-200-□ 33,250 1 箱入数 （セット/箱） ★ ★ ★ ★ ★ ★ ★ ★

⑥

③

①

②

エフレックス

■

異種管継手組み合わせ表

エ フ レ ッ ク ス 品 番 （ ）内異種側内径（約 mm） 相手側異種管呼び径 （ ）内は外径（約 mm） 鋼管 （SGP） 電 線 管 塩ビ管 _{NTT 仕様} 塩ビ管（PV） ※ 2 防水鋳鉄管 （防） ※ 2 アスベスト管 （ACP） ※ 2 ポリコン管 （PFP） ※ 2 ヒューム管 （HP） エフレックス （異サイズ） AQ 型、H 型 A 型 （ライニング厚鋼） （厚鋼） （薄鋼） （VP･VU） （VE･HIVE） φ 30 FT-30AQ-1 25（34.0） 28（34.5） 28（33.3） 28（34） 25（34） FT-30H-2A 39（38.1） 30（38） FT-30H-2B 32（42.7） 36（43.1） 36（41.9） 36（42） FT-30-2（48） ※ 1 40（48） ※ 1 42（48） FT-30H-3A 25（25.4） FT-30H-3B 20（27.2） 22（27.7） 22（26.5） 20（26） 22（26） FT-30H-4 31（31.8） 25（32） φ 40 FT-40AQ-1 40（48.6） 42（49.0） 42（47.8） 40（48） 42（48） FT-40H-2A 39（38.1） 30（38） FT-40H-2B 32（42.7） 36（43.1） 36（41.9） 36（42） FT-40-2（46） FP-30 FT-40-3（40） 25（34.0） 28（34.5） 28（33.3） 31（31.8） 25（32） 28（34） 25（34） FT-40-4（67） 50（60.5） 54（60.8） 54（59.6） 50（60） 54（60） 50（60） FT-40H-5 51（50.8） φ 50 FT-50AQ-1 50（60.5） 54（60.8） 54（59.6） 50（60） 54（60） 50（60） FT-50H-2 51（50.8） FT-50H-3 40（48.6） 42（49.0） 42（47.8） 40（48） 42（48） FT-50-4（46） 32（42.7） 36（43.1） 36（41.9） 39（38.1） 30（38） 36（42） FP-30 FT-50-5（40） 25（34.0） 28（34.5） 28（33.3） 31（31.8） 25（32） 28（34） 25（34） FT-50-6（67） 63（63.5） FT-50-7 FP-80 FT-50H-1N 50（60.5） φ 65 FT-65AQ-1 65（76.3） 70（76.4） 70（75.2） 75（76.2） 65（76） 70（76） FT-65H-2A 63（63.5） FT-65H-2B 50（60.5） 54（60.8） 54（59.6） 50（60） 54（60） 50（60） φ 80 FT-80AQ-1 80（89.1） 82（89.1） 82（87.9） 75（89） 82（89） FT-80H-2 65（76.3） 70（76.4） 70（75.2） 75（76.2） 65（76） 70（76） FT-80H-3 90（101.6）92（101.9）92（100.7） FT-80-3（110） 75（99） FT-80-4（130） 100（124）100（122）100（120） 75（125） FT-80-5（67） 50（60.5） 54（60.8） 54（59.6） 63（63.5） 50（60） 54（60） 50（60） FT-80-6（100） 75（96） FT-80H-1N 80（89.1） φ 100 FT-100AQ-1 100100（（114.3114.3） 104（114.6） 104（113.4）） 100（114） FT-100-2（130） 100（124）100（122）100（120） 75（125） FT-100-3（160） 130（154）130（155）125（145）100（150） FT-100-4（85）65（76.3） 70（76.4） 70（75.2） 75（76.2） 65（76） 70（76） FT-100H-5 80（89.1） 82（89.1） 82（87.9） 75（89） 82（89） FT-100-6（110）90（101.6）92（101.9）92（100.7） 75（99） FP-80 FT-100H-1N 100（114.3） φ 125 FT-125AQ-1 125（139.8） 125（140） FT-125-2（160） 130（154）130（155）125（145）100（150） FT-125-3（185） 150（174）150（177）150（174）130（175） FT-125-4（125）100（114.3） 104（114.6） 104（113.4） 100（114） φ 150 FT-150AQ-1 150（165.2） 150（165） FT-150-2（185） 150（174）150（177）150（174）130（175） FT-150-3（215） 150（202） φ 200 FT-200-1（225）200（216.3） 200（216） FT-200-2（240） 200（224）200（231）200（230） FT-200-3（260） 200（254） ※ 1 印は施工上市販の塩ビ管用接着剤を塩ビ管側に使用してください。 ※ 2 印は呼び径が同じでも実寸法が異なるものがありますので確認してください。 （注） 上表以外の異径管の継手の場合は、管の正式名称、呼び径（外径、内径）をご確認の上、ご相談ください。（納期約 2 ∼ 3 週間） 単心ケーブルの場合は、FT-125AQ-1、FT-150AQ-1 は使用できませんのでご相談ください。 金属管にAQ 型、H 型を使用する場合、ネジ部への取付けはできません。ストレート部に取り付けてください。 不等沈下が大きい場所では、建物、照明塔基礎台などへのご使用はお控えください。 プラフレキ PFD、PFS-22、28 とエフ レックス FP-30 は P.361、プラフレキ CD-22、28 とエフレックス FP-30 の継 手は P.375 に掲載しています。

エフレックス

■

ベルマウス

■

フタ付ベルマウス

■

防水キャップ

■ FM-□

エフレックスをマンホールに取付け後、

ケーブル引き込み時の外傷防止、外観

の仕上げのためにベルマウスをご使用

ください。ベルマウスは、端末にねじ

込むだけです。

■ FFM-□

●予備管路の防砂用

砂、塵などの侵入防止用ベルマウスで

フタが付いています。ベルマウスとし

て使用する場合にはフタをペンチで取

り外して使います。

① ③ ② ①ベルマウス ②マンホール（ハンドホール） ③エフレックス 外側 内側 品 番 _{（円/個）（個/袋）}定 価 袋入数 外 径_{DT（約 mm） d（約 mm） L（約 mm）}内 径 長 さ FM-30 660 100 50 26 40 FM-40 690 50 65 36 50 FM-50 700 100 78 45 60 FM-65 770 50 97 60 75 FM-80 820 50 115 74 85 FM-100 1,160 50 144 93 105 FM-125 1,910 20 176 116 130 FM-150 2,510 20 205 141 150 FM-200 3,750 10 272 189 185 p L D T

■ FFC-□

●エフレックス端部の防水用

①防水キャップをエフレックスの外側にネジ

込み（エフレックスは壁面からテープ巻き分

の長さを出しておく）、エフレックスの境目に

②シーリングテープを巻き、巻き終りを③

PVC テープで止めます。

① ③ ② ①フタ付ベルマウス ②マンホール  （ハンドホール） ③エフレックス 外側 内側 品 番 _{（円/個）}定 価 袋入数 FFM-30 850 100 FFM-40 920 50 FFM-50 1,020 100 FFM-65 1,300 50 FFM-80 1,510 50 FFM-100 1,740 50 FFM-125 2,090 20 FFM-150 2,740 20 FFM-200 4,120 10 ③ ② ④ ① ①防水キャップ ②シーリングテープ ③PVCテープ φ100以下100mm φ125以上150mm 品 番 _{（円/セット）}定 価 箱入数 FFC-30 690 20 FFC-40 760 20 FFC-50 810 20 FFC-65 890 20 FFC-80 940 20 FFC-100 1,060 20 FFC-125 1,400 5 FFC-150 1,870 5 FFC-200 2,720 5 ※寸法はベルマウスと同一です。 （個/袋） （セット/箱） ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★

③

写真は FM-50 写真は FFM-50

エフレックス

■

タフボースイ

®

_{（壁面止水型コネクタ）}

モルタル、止水パテなどを使用せずマンホ

ールなどの壁面にエフレックスを固定でき、

水膨張性 Oリングなどにより確実な止水の

できる部品です。

■ FHT-□S

ショートタイプ 壁厚適用範囲 10mm 以上 80mm 未満

■ FHT-□L

ロングタイプ 壁厚適用範囲 80mm 以上 150mm 以下 写真は FHT-50L L D 2 ⑧ ⑤ ⑥ ⑦ ② ③ ④① φ30、40、65は一部形状が異なります。 壁面 D 1 d ①内コネクタ ②外コネクタ ③水膨張性Oリング ④板状パッキン ⑤カラー ⑥ホルダ ⑦らせん状パッキン ⑧エフレックス ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★

●締込み用の引掛けスパナ

穴 穴 品 番 適合サイズ 定価（円/個） FSP-0085 φ40､φ50 用 2,000 FSP-0120 φ65、φ80 用 3,000 FSP-0155 φ100 用 4,800 ★ ★ ★ マンホールおよびハンドホール専用です。不等沈下が大きい場所では、建物、照明塔基礎台などへの使 用はお控えください。 定 価 箱入数 壁面適用条件 隣り合う穴の 外径 外径 内径 長さ 品 番 （円/セット）（セット/箱）厚 さ 最適穴径 許容穴径 中心間の距離 D1 D2 d L （mm） （約mm） （約mm）（約mm）※ （約mm） （約mm） （約mm） （約mm） FHT-30S _{5,670 20} 10∼ 80 _{52 50∼ 55 120以上 68 71 36 171} FHT-30L 80∼150 FHT-40S 6,130 20 10∼ 80 70 66∼ 75 150以上 95 100 52 210 FHT-40L 80∼150 FHT-50S _{6,130 20} 10∼ 80 _{70 66∼ 75 150以上 95 100 52 210} FHT-50L 80∼150 FHT-65S 8,230 15 10∼ 80 100 96∼105 190以上 125 137 82 210 FHT-65L 80∼150 FHT-80S _{8,230 15} 10∼ 80 _{100 96∼105 190以上 125 137 82 210} FHT-80L 80∼150 FHT-100S 12,730 10 10∼ 80 120 118∼125 220以上 150 170 102 240 FHT-100L 80∼150 ●隣同士でタフボースイのサイズが異なる場合 は、大きいサイズの値に準じてください。 上記の許容穴径は、穴の淵にカケが無い場合 の数値です。 カケがある場合は、タフボースイを使用する前 に、エポキシ樹脂などで補修してください。 ※φ30 は手でカラーを締めてください。 品 番 _{（円/セット）（セット/箱） L（約}定 価 箱入数 カラー mm） D（約mm） CL-125 32,260 1 39 192 CL-150 38,530 1 48 223 CL-200 66,820 1 63 290

■

エフレックスクランプ

（コネクタ）

エフレックスを端子箱へ取り付ける際に使

用します。

なお、端子箱のエフレックス取付面にはサ

イズに応じて下表の孔をあけます。

■ CL-□

D1 L 2 L 1 ③ ② ① ④ ①クランプ  スリーブ ②ブッシング ③エフレックス ④端子箱 D2 D3

φ30∼100用

L L ④ ② ⑤ ① ③ ①カラー ②ゴムパッキン ③ベルマウス ④エフレックス ⑤端子箱

φ125∼200用

D エフレックスの 端子箱の孔径（呼び） _備 考 サイズ （約mm） φ 30 42.7(36) φ 40 60.4(54) φ 50 76.0(70) φ 65 88.7(82) φ 80 102.7(92) φ 100 115.4(104) φ 125 約 170 φ 150 約 200 φ 200 約 265 ノックアウト を開ける工具 を使用してく ださい。 （厚鋼電線管 の呼び） 品 番 定 価 箱入数 ブッシング クランプスリーブ （円/セット）（セット/箱） D（約1 mm） L（約1 mm） D（約 mm） D2 （約3 mm） L（約2 mm） CL-30 4,650 10 51 13 50 41.9 76 CL-40 4,980 10 77 18 74 59.6 96 CL-50 5,270 10 88 18 90 75.2 105 CL-65 6,920 5 101 18 105 87.9 136 CL-80 8,530 5 117 22 117 100.3 151 CL-100 13,350 5 132 24 137 113.0 178 写真は CL-50 ★ ★ ★ ★ ★ ★ ★ ★ ★

エフレックス

■

ヘキメンアクア

（ハンドホール取付け部品）

ハンドホールにエフレックスを接続する部品です。

受け継手をあらかじめハンドホールに取り付けて

おくことにより、現場作業が大幅に低減できます。

FTCA-30M 045 033 140 FTCA-40M 059 046 160 FTCA-50M 071 054 170 FTCA-65M 091 071 185 FTCA-80M 112 081 190 FTCA-100M 142 107 220 FTCA-125M 172 130 235 品 番 _D1 寸 法（約 mm）_{d1 L1} FTCA-150M 201 1,070 1,240 1,330 1,730 1,850 2,560 4,000 定 価 （円/個） 4,970 154 247 FTCA-30F 60 ∼ 150 555 ∼565 090 以上 FTCA-40F 570 ∼575 105 以上 FTCA-50F 580 ∼585 115 以上 FTCA-65F 595 ∼ 100 135 以上 FTCA-80F 105 ∼ 115 175 以上 FTCA-100F 135 ∼ 145 200 以上 FTCA-125F 155 ∼ 160 230 以上 品 番 _{厚 さ 許容穴径 隣り合う穴の中心間距離}＊ 壁面適用条件（約 mm） FTCA-150F 0710 0830 0900 1,150 1,230 1,710 2,670 定 価 （円/個） 3,310 180 ∼ 185 260 以上 L2 φd2 φD2 φD3 ⑤エフレックス ④差込み継手 ②受け継手 ③水膨張性不織布 ①ハンドホール ① ② ③ ④ ⑤ L1 φD1 φd1 突き当たるまで ねじ込む 突き当たるまでねじ戻す 施工完了

２ステップで高速接続！

突き当たるまで 突き当たるまで

1

グ

2

3

ル グ ル

ら

く

ら

く

接

続

ら

く

ら

く

接

続

ら

く

ら

く

接

続

●ハンドホールの壁厚 60 ∼ 150mm に対応しています。 050 070 039 064 080 052 072 090 060 087 105 076 101 120 087 129 152 113 149 167 137 D2 D3 d2 寸 法（約 mm） 174 194 164 150 150 150 150 150 150 150 L2 150 ＊隣り同士のサイズが異なる場合は大きいサイズの値に準じてください。 ●差込継手と受け継手は別売りとなっております。使用する際は併せてご使用ください。 ●受け継手は後取付け、埋め込み取付けのどちらのハンドホールにも使用できます。 不等沈下が大きい場所での使用はお控えください。 水膨張性不織布を使用しているため、使用直前まで袋から取り出さないでください。 管内部に大量に水が浸入してくる現場での使用はお控えください。

■ FTCA-□ M

差込み継手

■ FTCA-□ F

受け継手 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ 写真は FTCA-50M 写真は FTCA-50F

エフレックス

ハンドホールにエフレックスを接続する部品です。受け

継手をあらかじめハンドホールに取り付けておくことによ

り、現場作業が大幅に低減できます。

■ FTC-□M

差込み継手セット

■ FTC-□

F

受け継手セット 後取付け用

■

ヘキメンタッチ

®

_{（ハンドホール取付け部品）}

⑨ ⑧ ⑦ ⑥ ⑤ ④ ③ ② ① ①ハンドホール ②モルタル・パテなど ③受け継手 ④Oリング ⑤止めリング ⑥差込み継手 ⑦らせんパッキン ⑧半割りカラー ⑨エフレックス L2 L3   D 3 L1   D 1   d   D 2 ★ ★ ★ ★ ★ ★

差込み継手セット

（差込み継手、O リング、らせんパッキン、半割りカラーのセット） ★ ★ ★ ★ ★ ★

受け継手 後取付け用セット

（受け継手、止めリングのセット） ●差込み継手セットと受け継手セットは別売りとなっております。使用する際は併せてご使用ください。 ●ハンドホールにホールソーにて開孔後、エポキシパテなどで取付けます。 不等沈下が大きい場所での使用はお控えください。 本商品はエフレックス専用です。エフレックス以外の管では接続できません。 ハンドホール壁厚に合わせる切断加工はできません。 写真は FTC-50M 写真は FTC-50F 定 価 箱入数 差込み継手 半割りカラー 品 番 （円/セット）（セット/箱） L2（約mm） D3（約mm） L3（約mm） FTC-30M 1,070 20 68 55 30 FTC-40M 1,240 10 73 72 33 FTC-50M 1,330 20 75 82 37 FTC-65M 1,730 10 81 102 44 FTC-80M 1,850 10 85 121 50 FTC-100M 2,560 10 95 150 63 定 価 箱入数 受け継手 品 番 （円/セット）（セット/箱）D1（約mm） D2（約mm） d（約mm） L1（約mm） FTC-30F 710 20 70 53 39 150 FTC-40F 830 10 80 63 48 150 FTC-50F 900 20 90 73 59 150 FTC-65F 1,150 10 105 88 73 150 FTC-80F 1,230 10 129 106 88 150 FTC-100F 1,710 10 151 130 112 150 L1 L2   D 2   d   D 1   D 3 L3   D 2   D 3   d   D 1 写真は FTC-50FU

ハンドホール壁厚に合わせて切断、長さ調整し、

ハンドホール製造時に型枠内に埋め込んで取り

付けします。

■ FTC-□ FU

受け継手セット 埋め込み取付け用 定 価 箱入数 受け継手 品 番 （円/セット）（セット/箱）D1（約mm） D2（約mm） D3（約mm） d（約mm） L1（約mm） L2（約mm）※_{L3（約 mm）} FTC-30FU 710 20 75 53 60 39 112 32 120 FTC-40FU 830 10 85 63 70 48 112 32 120 FTC-50FU 900 20 95 73 81 58 112 32 120 FTC-65FU 1,150 10 109 88 96 73 112 32 120 FTC-80FU 1,230 10 130 106 116 88 112 32 120 FTC-100FU 1,710 10 150 130 141 113 112 32 120

受け継手セット 埋め込み取付け用

（受け継手本体、受け継手ベルマウス部、止めリングのセット） ●差込み継手セットは共通で使用できます。●ハンドホール製作時に取付けます。 ※ L3 は、受け継手本体、受け継手ベルマウス部を組み合わせた時の寸法です。 不等沈下が大きい場所での使用はお控えください。 受け継手本体とコンクリートの間は、シール材などで止水処理を行ってください。 ★ ★ ★ ★ ★ ★

エフレックス

●ヘキメンタッチ用キャップ

ヘキメンタッチの防砂、防塵用のキャップ です。受け継手のベルマウスに取付けでき ます。 ●販売単位は袋単位となります。 写真は FTCP-50 FTCP-30 1,150 5 FTCP-40 1,150 5 FTCP-50 1,150 5 FTCP-65 1,380 5 FTCP-80 1,380 5 FTCP-100 1,500 5 品 番 _{（円/袋）}定 価 _{（個/袋）}袋入数

■

FTCP-□

（サイズφ30 ∼ 100 用）

■

FTC-□F200

受け継手セット 200mm 品 写真は FTC-50F200 L1   D 1   d   D 2 ●差込み継手セットは共通で使用できます。 不等沈下が大きい場所での使用はお控えください。 埋め込み取付け用としては、ご使用をお控えください。 FTC-30F200 0,940 20 070 053 039 200 FTC-40F200 1,060 10 080 063 048 200 FTC-50F200 1,130 20 090 073 059 200 FTC-65F200 1,380 10 105 088 073 200 FTC-80F200 1,580 10 129 106 088 200 FTC-100F200 2,060 10 151 130 112 200 品 番 D1（約mm） 定 価 （円/セット）（セット/箱）箱入数 _{D2（約mm） d（約mm） L1（約mm）} 受け継手

受け継手セット200mm 品

（受け継手、止めリングのセット） 壁厚 200mm のハンドホールに対応した受け継手です。 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★

■施工例

予備管路への水、異物の侵入防止に使用

します。

ベルマウスφ40、φ50用

■ FW-□ A

■ FW-□ B

写真は FW-50A ヘキメンアクア、ベルマウス、ヘキメンタッチとハンドホール壁面の間をエポキシパテな どで止水処理してください。 ベルマウス内径近くまでゴムパッキン部を膨らませてから挿入してください。 ※ヘキメンアクアは、受け継手長さ150mm で使用するときのみ、上記防水栓が対応可能 です。

ベルマウスφ100、φ150用

■

防水栓

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ 品 番 定 価 （円/個） ヘキメンアクア※ ベルマウス ヘキメンタッチ FW-30A 2,530 ─ FM-30 ─ 30 24 FW-40A 2,760 FTCA-30F FM-40 FTC-30F 50 34 FW-50A 2,990 ─ FM-50 FTC-40F 52 42

FW-65A 3,220 FTCA-40F FTCA-50F FM-65 FTC-50F 80 48

FW-80A 3,450 FTCA-65F FM-80 FTC-65F 86 70 FW-80B 3,450 FTCA-80F ─ FTC-80F 86 78 FW-100A 4,600 ─ FM-100 ─ 125 88 FW-125A 6,330 FTCA-100F FM-125 FTC-100F 125 98 FW-150A 8,050 FTCA-125F FM-150 ─ 145 128 FW-150B 8,050 FTCA-150F ─ ─ 160 148 対応可能な壁面部品 D1 （約 mm） D2 （約 mm）

エフレックス

水の入るおそれのあるエフレックスの

管路口処理にご使用ください。

⑥ ⑤ ⑦ ④ ③ ④ ② ⑦ ① φ100以下100mm φ125以上150mm ①ケーブル ②エフレックスバルコ ③防砂シール ④防水コンパウンド  またはシーリングテープ ⑤エフレックス ⑥マンホール（ハンドホール） ⑦PVCテープ

■ FB-□

(1 条用）

■ FFB-□

(多条用） シーリングテープ ケーブル 防水コンパウンドまたは シーリングテープ トリプレックスケーブルや多条引きする 場合は、あたかも１条のケーブルのよ うに丸めた後１条のケーブルの場合と 同じ方法で処理します。

多条用の施工例

品 番 定価（円/セット） 箱入数 D1 D2 D3 L 一条用 多条用 一条用 多条用 （セット/箱）（約 mm） （約 mm） （約 mm） （約 mm） FB-30 FFB-30 4,810 6,210 10 5 25 43 56 FB-40 FFB-40 4,910 6,230 5 10 35 55 75 FB-50 FFB-50 4,980 6,260 10 15 40 68 82 FB-65 FFB-65 5,390 6,650 5 15 55 85 116 FB-80 FFB-80 5,770 7,050 1 20 69 105 118 FB-100 FFB-100 8,130 10,480 1 20 90 135 162 FB-125 FFB-125 9,330 11,730 1 30 110 163 172 FB-150 FFB-150 12,350 15,460 1 40 132 198 212 FB-200 FFB-200 22,980 25,680 1 70 160 255 284 材質：ゴム D 1 L φ D 3 φ D 2

■

管路口防水材料

★ ★ ★ ★ ★ ★ ★ ★ ★ ●使用ケーブルがトリプレックスの場合、または多条一括引き入れの場合には多条用をご指定ください。 ●多条用はシーリングテープが一条用よりも多く梱包されています。 マンホール部にご使用の場合はエフレックスをあらかじめテープ巻き分だけ 突出して取り付けてください。

●作業方法

エフレックス端末の防砂シール③をネジ込

み、④の防水コンパウンドまたはシーリン

グテープで処理し、②のエフレックスバ

ルコを巻き、巻き終りを⑦の PVC テープ

で止めます。防砂シール先端は、ケーブル

外径に合わせてあらかじめ切っておきます。

写真は FB-50

③

_②

④

⑦

■

エポキシパテ

（壁面止水材料）

④ ③ ① ② ⑤ ①エポキシパテ _{（壁面止水材料）} ②エフレックス ③ベルマウス ④マンホール （ハンドホール） ⑤モルタル a b c

地下水位が高い場所に布設する工事で、エフレック

スをマンホールに取り付ける際にご使用ください。

品 番 定価（円/kg） EPOKAN 3,320 EPOAL 3,320 ★ ★ エフレックス 壁面の孔径 エポキシパテ使用量 品 番 外径（約 mm） （約 mm） （kg） FP-30 40 80 0.5 FP-40 54 100 0.5 FP-50 65 110 0.5 FP-65 85 130 1.0 FP-80 102 160 1.0 FP-100 130 180 1.5 FP-125 160 210 2.0 FP-150 189 260 4.0 FP-200 253 310 5.5

●エポキシパテ使用量

（1 ヶ所当たり） 呼び径 a（mm） b（mm） c（mm） φ30 ∼ 100 20 10 20 φ125 以上 20 10 30

■ EPOKAN

（缶入り）3kg 入り

■ EPOAL

（袋入り）1kg/セット 開封後すぐに使用してください。

エフレックス

不等沈下対策部品シリーズ

①エフレックス ②緩衝パイプ ③マンホール ④モルタル ⑤ベルマウス ① ② ④ ③ この部分は十分に 塡圧すること。 ⑤ L 材質：ステンレス 断面 φ d 1 φ D 1

■ FK-□

■ FH-□-1

（1m 品）

■ FH-□-1.5

（1.5m 品）

●作業方法

1．保護パイプのベルマウス側がマンホー

ルなどの内側にくるように壁面にモルタ

ルなどで水平に固定します。

2．エフレックスをパイプ内に差し込みます。

3．エフレックスの先端は 1m 程度内側に

突き出します。

4．ケーブル通線時にはエフレックスの先端

にベルマウスを使用してください。

品 番 定価（円/本） 本 体 質量 D（約 mm）1 d（約 mm）1 L（約 mm） （約 kg） FH-30-1 10,470 56 52 1,000 1.5 FH-30-1.5 15,640 56 52 1,500 2 FH-40-1 11,180 65 60 1,000 1.7 FH-40-1.5 16,560 65 60 1,500 2.5 FH-50-1 14,720 76 70 1,000 2 FH-50-1.5 21,280 76 70 1,500 3 FH-65-1 17,600 96 90 1,000 3 FH-65-1.5 23,810 96 90 1,500 4.5 FH-80-1 22,660 116 110 1,000 4 FH-80-1.5 31,740 116 110 1,500 6 FH-100-1 24,150 141 135 1,000 5 FH-100-1.5 33,930 141 135 1,500 8 FH-125-1 41,630 178 170 1,000 7 FH-125-1.5 59,110 178 170 1,500 10 FH-150-1 48,070 207 199 1,000 8 FH-150-1.5 70,730 207 199 1,500 12 地盤沈下時想像図 エフレックス保護パイプ エフレックス （内側） （外側） 壁面 モルタル マンホール内に出す （1m程度） エフレックスを壁面部分にエポキシパ テにて固定した場合 品番 _{（円/本） (約mm)}定価 長さ FK-30 1,130 200 FK-40 1,380 300 FK-50 1,380 300 FK-65 1,970 300 FK-80 1,970 300 FK-100 3,450 500 FK-125 6,650 500 FK-150 6,650 500 FK-200 17,630 800 写真は FK-50 写真は FH-50-1

■

緩衝パイプ

地盤沈下のある場所におけるエフレック

スのマンホール取付部は図のような緩衝

パイプをおすすめします。

■

エフレックス保護パイプ

埋立て地など地盤沈下の予想される所の

マンホールや構造物への引き込み工事

で、エフレックスの変形防止のために伸

縮性を持たせたステンレス製の可とう管

をさや管とした保護パイプです。

★ ★ ★ ★ ★ ★ ★ ★ ★

エフレックス HYK-S 4,890 8 HYT-S HYK-W 12,000 6 HYT-W HYK-T 20,000 2 HYT-T

危険 注意

この下に高電圧ケーブルあり

表示例

電力用

電気設備技術基準解釈第 134 条で、高

圧または特別高圧（高電圧）の地中管路布

設には、埋設物の内容を表示することが義

務づけられています。事故を未然に防ぐた

め、エフレックスと共に標識テープをお使い

ください。

シングル用と折たたみ式のダブル用、

トリ

プル用も用意しております。

●標準サイズ

幅 150mm ×長さ50m

●使用方法

電線管路の埋設深さが 1.2m の場合、ほ

ぼ半分の深さの 0.6m の位置に埋設しま

す。このときシングル用は、管路長の 2 ∼

3 倍の長さを折りたたんでご使用ください。

高電圧表示

低電圧表示

通信表示

危険 注意

この下に重要通信ケーブルあり

表示例

通信用

通信ケーブルの地中管路布設には、埋設

物の内容を表示することが義務づけられて

います。事故を未然に防ぐため、エフレックス

と共に標識テープをお使いください。

シングル用と折たたみ式のダブル用、

トリプ

ル用も用意しております。

●標準サイズ

幅 150mm ×長さ50m

●使用方法

通信管路の埋設深さが 1.2m の場合、ほぼ半分の深さの 0.6m の位置に埋設します。

このときシングル用は、管路長の 2 ∼ 3 倍の長さを折りたたんでご使用ください。

シングル

■ HYK-S

(高電圧表示）

■ HYT-S

(低電圧表示） ダブル（折込率 2 倍）

■ HYK-W

(高電圧表示）

■ HYT-W

(低電圧表示） 約10cm トリプル（折込率 3.5 倍）

■ HYK-T

(高電圧表示）

■ HYT-T

(低電圧表示） 約10cm 品番 定価（円/巻） 箱入数（巻/箱）

■

標識テープ

★ ★ ★ ★ ★ ★ ★ ★ ★ 品 番 折込率 定価（円/巻） 箱入数（巻/箱） HYC-S シングル 4,890 8 HYC-W ダブル 12,000 6 HYC-T トリプル 20,000 2

標識テープは P.329 にも紹介しております。ご参照ください。

■

ブラケット

エフレックスを壁面などの平面に立上げ固

定する場合にご使用ください。

ケーブル用と同一でスチール製です。

なお、シングルケーブル用ブラケットも用

意しております。

（受注生産になりますのでお早目にご注文ください。） 品 番 _定 価 （円/セット） 多心用 シングル用 BR-30 BRT-30 3,990 BR-40 BRT-40 6,000 BR-50 BRT-50 6,670 BR-65 BRT-65 10,760 BR-80 BRT-80 18,400 BR-100 BRT-100 27,600 BR-125 BRT-125 39,870 BR-150 BRT-150 46,000 BR-200 BRT-200 89,450

■ BR-□

(多心用）

■ BRT-□

(シングル用）

●ご注文の際には

使用するエフレックスサイズと多心、シング

ルケーブルの別を品番でご指示ください。

●受注生産になりますのでお早目にご注文ください。 （注）BR-125 ∼ 200、BRT-125 ∼ 200 はアルミ鋳造品です。 エフレックス

道路下などで掘り返し工事が予想される

場所では、ケーブル管路、上下水道管、

ガス管などの各種埋設管をユンボ、ツル

ハシなど掘り返し工具から守るため古河

のプラスチック防護板“エフライト”をお

すすめします。

●標準サイズと表示

標準寸法は図の通りですがこの他特殊

サイズ、特殊表示もご相談に応じます。

G.L.

●使用方法

エフライト エフレックス H/2 H

環境保全、省資源のため

エフライトはリサイクル

プラスチックを利用して

います。

品 番 定価（円/枚） FL 4,000

■ FL

■

エフライト

® ★

危険この下に電力ケーブルあり

古河エフライト

古河エフライト

約1.7m 約 300mm 約 20mm

エフレックス

■ FTT-S

品 番 _{（円/個） 適合サイズ}定価 エフレックス_{（約 mm） （約 mm） （約 kg）}外径 高さ 質量 FTT-S 135,000 φ30∼150 1,900 1,420 54 1 ,4 2 0 1,900

エフレックスを延線する際に使用します。

■

エフレックスターンテーブル

★

エフレックスを埋め戻す前に、エフレックス

内に異常のないことおよび整直度を確認

するのに使用します。

■ FTP-□

品 番 _{（円/個） 適合サイズ}定 価 エフレックス 外径_{（約 mm） （約 mm）}長さ FTP-30 9,200 φ30 20 400 FTP-40 10,700 φ40 30 400 FTP-50 11,200 φ50 40 400 FTP-65 12,900 φ65 55 400 FTP-80 18,900 φ80 60 600 FTP-100 28,900 φ100 80 600 FTP-125 47,200 φ125 105 600 FTP-150 66,700 φ150 130 600 FTP-200 82,700 φ200 180 600

長期間ケーブルを引き入れない場合に、パ

イロットワイヤの引き替え用に使用します。

■ YSEN □

試験棒通しの際などに使用します。販売単

位は 25kg（約 1,000m）単位となります。

■ FPW

品 番 定価（円/kg） 太さ（約 mm） FPW 670 心線： 1.8 ／仕上り： 2.6 ●ご注文は25kg 単位となります。 写真は FTP-50

■

試験棒

■

プラスチック呼び線

■

パイロットワイヤ

（塩化ビニル被覆鉄線）

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ 品 番 定価（円/巻） 太さ（約mm） 長さ（約m/巻） 引張強度（約 N） YSEN12 44,500 1.2 2,000 980 YSEN18 37,500 1.8 1,400 1274 ★ ★ 材質：ポリエステル ○試験棒が通過する曲がり部の曲率半径は，R=2.5m 以上となります。 ●技術問い合わせ先／エネルギー・産業機材カンパニー 管路製品部 TEL. 03-3286-3195 FAX. 03-3286-3454
