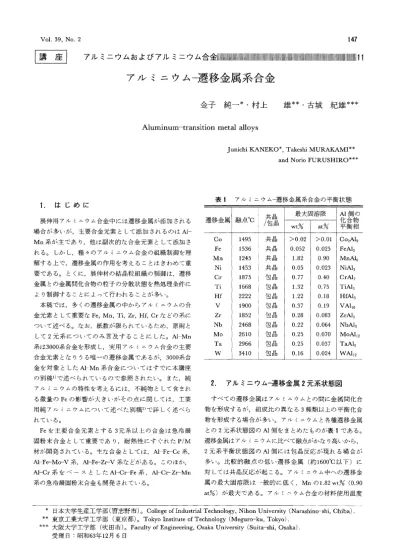

Vol. 39, No. 2 147
講
座
アル ミニ ウム お よ び アル ミニ ウム 合金
11
アル ミニ ウム-遷 移 金 属 系 合 金
金 子 純 一*・村 上 雄**・古 城 紀 雄***
Aluminum-transition
metal
alloys
Junichi KANEKO*, Takeshi MURAKAMI**
and Norio FURUSHIRO***
1. は じ め に 展 伸 用 アル ミニ ウム合 金 中 に は 遷 移 金 属 が 添 加 され る 場 合 が 多 い が, 主 要 合 金 元 素 と して添 加 され るの はAl-Mn系 が 主 で あ り, 他 は副 次 的 な合 金 元 素 と して 添 加 さ れ る。 しか し, 種 々の ア ル ミニ ウ ム合 金 の組 織 制 御 を理 解 す る上 で, 遷 移 金属 の作 用 を 考 え る こ とは きわ め て重 要 であ る。 と くに, 展 伸 材 の 結 晶 粒 組 織 の制 御 は, 遷移 金 属 との 金 属 間 化合 物 の粒 子 の 分 散 状 態 を 熱 処 理 条 件 に よ り制 御 す る こ とに よって 行 わ れ る こ とが 多 い。 本 稿 で は, 多 くの遷 移 金 属 の 中 か ら ア ル ミニ ウ ムの 合 金 元 素 と して 重要 なFe, Mn, Ti, Zr, Hf, Crな どの 系 に つ いて 述 べ る。 な お, 紙 数 が 限 られ て い るた め, 原則 と して2元 系 に つ い て のみ 言 及 す る こ と に した。Al-Mn 系 は3000系 合 金 を形 成 し, 実 用 アル ミニ ウ ム合 金 の主 要 合 金 元 素 とな りうる唯 一 の遷 移 金 属 で あ るが, 3000系 合 金 を対 象 と したAl-Mn系 合 金 に つ い て は す で に 本 講 座 の 別 稿1)で述 べ られ て い る の で参 照 され た い。 ま た, 純 ア ル ミニ ウ ムの特 性 を考 え るに は, 不 純 物 と して 含 まれ る微 量 のFeの 影 響 が 大 きい が そ の点 に 関 して は, 工 業 用 純 ア ル ミニ ウム につ い て述 べ た別 稿2)で詳 し く述 べ ら れ て い る。 Feを 主 要 合 金 元 素 とす る3元 系 以 上 の 合 金 は 急 冷 凝 固 粉 末 合 金 と して 重 要 で あ り, 耐 熱 性 に す ぐれ たP/M 材 が 開 発 され て い る。 主 な 合 金 と して は, Al-Fe-Ce系, Al-Fe-Mo-V系, Al-Fe-Zr-V系 な どが あ る。 この ほ か, Al-Cr系 を ベ ー ス と し たAl-Cr-Fe系, Al-Cr-Zr-Mn 系 の 急 冷 凝 固粉 末 合 金 も開発 され て い る。 2. ア ル ミニ ウ ム-遷 移 金 属2元 系 状 態 図 す べ て の遷 移 金 属 は ア ル ミニ ウム との 間 に金 属 間 化 合 物 を 形 成す る が, 組 成 比 の異 な る3種 類 以 上 の平 衡 化 合 物 を形 成す る場 合 が 多 い。 ア ル ミニ ウ ム と各種 遷 移 金 属 との2元 系 状 態 図 のAl側 を ま とめ た もの が表1で あ る。 遷移 金属 は ア ル ミニ ウムに比 べ て融 点 がか な り高 いか ら, 2元 系 平 衡 状 態 図 のAl側 に は 包 晶反 応 が 現 れ る 場 合 が 多 い。 比 較 的 融 点 の 低 い遷 移 金 属 (約1600℃以 下) に 対 して は共 晶反 応 が起 こ る。 ア ル ミニ ウム 中へ の遷 移 金 属 の 最 大 固 溶 限 は 一 般 的 に 低 く, Mnの1.82wt% (0.90 at%) が 最大 で あ る。 ア ル ミニ ウム合 金 の 材料 使 用 温 度 表1 ア ル ミニ ウ ム-遷移 金属 系 合 金 の平衡 状 態
* 日 本 大 学 生 産 工 学 部(習 志 野 市)。College of Industrial Technology, Nihon University (Narashino-shi, Chiba).
** 東 京 工 業 大 学 工 学 部 (東 京 都)。Tokyo Institute of Technology (Meguro-ku, Tokyo). *** 大 阪 大 学 工 学 部 (吹 田 市)。Faculty of Engineering, Osaka University (Suita-shi, Osaka).
11
域 で の 遷移 金 属 元 素 の固 溶 限 は きわ め て 小 さ いか ら, 遷 移 金属 は 化合 物 粒 子 を 形成 して ア ル ミニ ウム 中 に分 散 し て い る場 合 が 多 い。 な お, Al側 に 現 れ る 金 属 間 化 合 物 は, 平 衡 相 の も の以 外 に 準 安 定 相 で あ る化 合 物 を形 成 す る こ とが知 られ て い る。 3. Al-Fe系 合 金 3.1 Al-Fe系 平 衡 状 態 図 Al-Fe系 の 平 衡 状 態 図 を 図1に 示 す3)。AlとFeと の 間 に は 多数 の組 成 の異 な る 金属 間化 合 物 が 存 在 す るが, Al側 の平 衡 相 の 化 合 物 はFeAl3で あ る。FeAl3は 単 斜 晶 系 で, 格 子 定 数 は, a=1.5487nm, b=0.8083nm, c= 1.2476nm, β=107.43°, 空 間 群C2/mで, 実 際 の 組 成 は, そ れ よ りや やAl側 に 寄 っ たFe2Al7とFe6Al19の 間 で あ る と報 告 され てい る4)。平 衡 状 態 で の 共 晶 反 応 (L ⇔Al+FeAl3) が1.7∼2.2wt%Fe, 655℃で 起 こ る が, こ の よ うに共 晶 組 成 が 定 まら な い の は共 晶組 織 が 不 定 形 で 一 定 の 形 態 を と らな い た め で あ る4)。ア ル ミニ ウ ム中 の Feの 最 大 固 溶 限 は655℃で0.03∼0.05wt%と され て い る が, 固溶 限 の 温 度 に よ る変 化 に つ い て は電 気 抵 抗 法5)と メ スバ ウ ア ー法6)に よ る測 定 値 が 報 告 され て お り, 本 講 座 の別 稿2)で述 べ られ て い る。 3.2 Al-Fe系 の 非平 衡 相 Al側 のAl-Fe系 平 衡 状 態 図 は こ の よ うに比 較 的 簡 単 な も の で あ る に もか かわ らず, Al-Fe合 金 の 組 織 と構 成 相 は 複 雑 な様 相 を 呈 す る場 合 が 多 い。 平 衡 状 態 が 容 易 に 達 成 で きず, い くつ か の非 平 衡 相 が 生 成 しや す い た め で あ る。 非 平 衡 相 は まず凝 固 時 に生 成 しや す く, そ の 後 の 熱 処 理 に よ って も生成 され, 熱 処 理 温 度 の 上 昇 と共 に 平 衡 相 (FeAl3) へ と変 態 す る。 急 冷 凝 固 に よ って 生 成 さ れ る 非 平 衡 化 合 物 に は, FeAl6, FeAlm, Fe2Al9な どが 報 告 され て い るが, これ ら の生 成 は 安 定 相 (FeAl3) の 核 生 成 が 困難 で あ る た め と考 え られ て い る7)。 これ らの 非 平 衡 な また は準 安 定 な金 属 間 化 合 物 に つ い て は 本連 載 講 座 の 別 稿2)です で に詳 し く述 べ られ て い る。 固 溶 限 の拡 大 も急 冷 凝 固 に よ っ て 得 られ る が, Al-Fe 系 で は 約10wt%Feま で格 子 定 数 の直 線 的 変 化 が 得 られ た 例 が報 告 され て お り, 平 衡 固 溶 限 に 比 べ て 著 し く拡 大 され て い る。 図28)にFeの 固 溶 に 伴 うア ル ミニ ウ ム の 格 子 定 数 の 変化 を示 す が, 急 冷 凝 固 に よ って 得 られ る固 溶 限 の 拡 大 され た 固溶 体 は 完 全 な 均 一 固 溶 体 で は な く, 一 部 のFe原 子 が 析 出 して い る 可 能 性 が 指 摘 され て い る8),9)。 Feを 拡 大 固 溶 した過 飽 和 固 溶 体 は 常 温 で は そ の ま ま 変 化 せ ず に 存在 し続 け るが, 加 熱 に よ って 準 安 定 化 合 物 を生 成 して 分 解 し, さ らに 高 温 で加 熱 す る と平 衡 相 を 生 成す る10)。準安 定 化 合 物 で あ るFeAl6お よびFeAlmも 加 熱す る こ とに よ って安 定 相 に 変 態 す る11),12)。 な お, 非 平 衡 相 で あ るFeAl6お よびFeAlmに 対 して も Alは 共 晶反 応 を 起 こす こ とが 知 られ てい る。 図3はAl-FeAl6の 準 安 定共 晶 組 織 の 一 例 を 示 す13)。な お, Al-Fe 図1 Al-Fe系 平 衡 状 態 図3) 図2 Al中 へ のFeの 固 溶 に よる格 子 定 数 の 変化8)Vol. 39, No. 2 149
11
Al6の 準 安 定 共 晶 組 成 は, 3.0wt%14), 2.2∼2.3wt%13)と Al-FeAl3共 晶 組 成 よ りも高Fe側 に, した が っ て共 晶温 度 は 低 温 側 に移 行 す る と報 告 さ れ て い る。Al-FeAl3お よ びAl-FeAl6の どち らの 共 晶 凝 固 が 起 こ るか は, Fe組 成 の ほ か に, 凝 固 条件 に よ って 決 ま る こ とが 明 らか に さ れ てい る。 す な わ ち, 高 い 冷 却 速 度, あ るい は 高 い 凝 固 速 度 と高 い温度 勾配 で準安 定共 晶反 応 が起 こ る13),15)∼18)。 3.3 Al-Fe合 金 の性 質 Feの 添 加 に よ りア ル ミニ ウ ム の 密 度 は 当 然 増 加 す る が, そ の 割 合 は1wt%当 た り18kg/m3で あ る19)。熱 膨 張 係 数 はFe1wt%当 た り約1.25%ず つ 減 少 す る19)。電 気 抵 抗 は 固 溶Fe1wt%当 た り2.56μΩ・cm増 加 す る が, 化 合 物 を 形 成 す る場 合 は1wt%当 た り0.058μΩ・cmに 増 加 率 は 下 が る19)。アル ミニ ウム に対 して 平衡 固溶 限 の低 い Feは, 電 気 伝 導 率 の低 下 を 抑 え な が ら強 度 増 加 を 図 れ るの で, アル ミニ ウム導 電 材 料 の 有 効 合 金 元素 の一 つ と して 重 要 であ る。 な お, 純 アル ミニ ウ ムに 対 す る微 量 の Fe添 加 の 効 果 の うち, 再 結 晶 挙 動, 加 工 硬 化 特 性, 耐 食 性 な どへ の 影響 につ い て は本 連 載 講 座 の別 稿2)を参 照 され た い。 急 冷 凝 固 に よ って 固溶 限 の 拡 大 が 得 られ るが, Al-Fe 合 金 の 過 飽 和 固 溶体 の分 解 過 程 はGPゾ ー ンや 中 間 相, 準 安 定 相FeAl6の 生成 が平 衡 相FeAl3の 生 成 に先 立 って 起 こ る こ とが 報 告 さ れ て い る20),21)。また, Fe量 と共 に 析 出硬 化 量 は 増 大 す る20)。しか し, Al-Fe合 金 に お い て 平衡 固 溶 限か らの拡 大 を 図 るに は 高 い速 度 で の急 冷 凝 固 が 必要 で, 105∼106K/sの 冷却 速 度 範 囲 で は初 晶 化 合 物 の 晶 出 は抑 え ら れ る が, セ ル境 界 に共 晶化 合 物 が 分 布 す る セ ル 状 組 織 に 凝 固 す る。Al-8wt%Fe合 金 の セ ル 径 と 凝 固冷 却 速 度 の 関 係 を図422)に 示 す。 この よ うに, 冷 却 速 度 の増 加 と共 に セ ル径 は 減 少す る。 Al-Fe合 金 の 弾 性 率 はFe1wt%当 た り約2.5%の 割 合 で増 加 す る4)。Al-Fe合 金 の 強 さは 主 と してFe化 合 物 の 分 散 状 態 に よ っ て決 ま る。急 冷 凝 固 に よ り微 細 な 分 散 を 図 る こ とに よ り高 強 度 が 得 られ る。Al-Fe合 金 の急 冷 凝 固 材 の 硬 さ を 金 型 鋳 造 材 と比 較 しな が ら示 した の が 図 523)で, 急 冷 され た ゾー ンAで はFe添 加 量 と共 に 硬 さ は直 線 的 に 増 加 して い る が, 金 型 鋳 造 材 で はFe量 と共 に硬 さ の増 加 は 飽 和 す る傾 向 を示 す。 した が って, 急 冷 凝 固材 に お い て は 多量 のFe添 加 に よる 強 度 増 加 の 効 果 が発 揮 され る。 3.4 急 冷 凝 固 粉 末 合 金 Al-Fe合 金 に お け るFe化 合 物 の微 細 な 分 散 は, 時 効 硬 化型 合 金 の析 出粒 子 に比 べて 熱 的に も安定 であ るた め, Al-Fe系 を ベ ー ス と した急 冷 凝 固 に よ る耐 熱 ア ル ミ ニ ウ ム合 金 が 開 発 され て い る。Alcoa の 開 発 したAl-Fe-Ce 合 金24)が代 表 的 な 合 金 で あ るが, 他 に もAl-Fe-Mo系25), Al-Fe-Co系26), Al-Fe-Ni系26)な ど の3元 系, さ らに は, Al-Fe-Mo-V系24)やAl-Fe-Zr-V系27)な どの4元 系 も知 られ て い る。 い ず れ も3元 系 以 上 に して合 金 元 素 の全 添 加 量 を 増 す こ と に よ り化 合 物 粒 子 の 体 積 率 を 増 し な が ら, 急 冷 凝 固 に よ り微 細 分 散 を 図 った 合 金 で, 200∼ 図3 Al-FeAl6の 準 安 定 共 晶 凝 固 組 織 の 一 例13) 図4 Al-8wt%Fe合 金 の デ ン ド ラ イ トセ ル サ イ ズ と凝 固 冷 却 速 度22)図5 Al-Fe合 金 の 硬 さ とFe量23)(ゾ ー ンA: 急 冷 凝 固 材 表 面, ゾ ー ンB: 同 内 部)
11
300℃の 範 囲 で の 高 温 強 度 に す ぐれ た 材 料 と してTi合 金 の 代 替 な ど を 狙 っ て い る。Al-8wt%Fe-4wt%Ce合 金 の急 冷 凝 固粉 末 か ら作 製 したP/M材 の耐 力 の温 度 に よる変 化 を 従来 合金 と比 較 しな が ら示 した の が図628)で あ る。 従 来合 金 に 比 べ て200℃以 上 の 温 度 で の優 位 性 が 明 らか で あ る。 4. Al-Mn系 合 金 4.1 平衡 状 態 図 (組織 と構 成 相) Al-Mn系 平 衡 状態 図 を 図73)に 示 す。 本 系 合 金 の状 態 図 に つ い て は 本 講 座 の31)で 述 べ られ て い る の で, 補 足 的 な こ とを述 べ る に と どめ る。 最 近 の集 録29)による と, 高純 度 の マ ンガ ンが 得 られ る よ うに な った の は 比較 的 最 近 の こ とであ り, また マ ンガ ンは 酸 化 しやす く高 アル ミ ニ ウム組 成 で も蒸 気 圧 が 高 い の で, これ まで の 本 系合 金 の状 態 図 につ い て は 多 くの 混 乱, 不 一 致 が あ った とされ て い る。 加 え て, Al-Mn系 で は 安 定 な 準 安 定 相 の 数 が 多 く, 研 究 者 を 戸 惑 わ せ る トラ ッ プが 多 い こ と も原 因 に 挙 げ られ てい る。 最 近 の 研 究 に よる と, 従 来 よ りAl4Mnと 呼 ば れ て い る相 は格 子 定 数 の 異 な る λ(hcp, a=2.84nm, c=1.24 nm) お よび μ(hcp, a=1.995nm, c=2.452nm) の二 種 類 の平 衡 相 に 分 類 され て い る29)。 実 用 上 はAl3Mnと 呼 ば れ る 平 衡 相 は, 高 温 で安 定 な Al11Mn4 (Mn組 成25∼28.7at%, 空 間 群Pnma) お よび 低 温 で安 定 なAl11Mn4 (Mn組 成27at%, 空 間群P1) の 二 種 類 に 分 類 さ れ て い る。 実 際 に 用 い られ て い るAl-25%Mn母 合 金 に は これ ら 高 融 点 のAl4Mnお よびAl3Mnが 存 在 し, 溶 解 速 度 を 低 下 さ せ る30)。Al-Mn 2元 系 状 態 図 の 詳 細 に つ い て は文 献29)を参 照 され た い。 4.2 非平 衡 相 Mnは 遷 移 金 属 の 中 で はAl中 の平 衡 状 態 で の 最 大 固 溶 限 が 最 も大 き く, さ ら に急 冷 凝 固 に よ って 約12wt% Mnま で固 溶 限 が 拡 大 す る。 図8は 過 飽 和 固 溶 体 の格 子 数 を示 す29)。過 飽 和 固 溶 体 か らは 相分 解 に よ って 種 々の 準 安 定 相 が生 成 す る。 これ ら の準 安 定 相 の ほ と ん どは 通 常G相 と名 付 け られ て い るが, 研 究 者 に よ っ て 相 の 呼 び方 は異 な っ て い る の で結 晶 系 ご とに列 挙 してみ る と以 下 の とお りに な る29)。 (1) 最 初 にG相 と報 告 さ れ た 単 純 立 方 晶 でa=1.328 nmで あ る相。 (2) bccのAl12W型 構 造 の 相。a=0.7507∼0.754nm, 空 間群1m3。 この 相 が 現 在G相 と呼 ばれ て い る。 (3) αAl12Mn3Siの 構 造 に 類 似 した 単 純 立 方 晶 の 構 造 の相。 (4) Al7Cr型 の斜 方 晶 でa=0.251, b=2.48, c=3.03 nmの 相。 (5) 六 方 晶 のa=0.754, c=0.784nmの 相。 こ の 相 の 格 子 定 数 はAl1oMn3に つ い て 報 告 され て い る 値 と類 似 して い る。 (6) 三 方 晶 のa=2.86nm, α=36.0°の相。 図6 Al-8Fe-4Ce合 金 の 急 冷 凝 固P/M材 の 耐 力28) 図7 Al-Mn系 平 衡 状 態 図3)Vol. 39, No. 2 151
11
(7) 準 結 晶。 準 結 晶 は並 進 対 称 操 作 の み で は三 次 元 空 間 をす ぎ間 な く埋 め つ くす こ とは で きな い正 二 十 面 体 よ りな る非 平衡 相 で, 最 初 はAl-14at%Mn合 金 の メル ト ス ピ ニ ン グ に よ る 急 冷 実 験 で 発 見 さ れ た31)。点 群 は m35で2回 軸 を15個, 3回 軸 を10個, 5回 軸 を6個 もつ。 電 顕 で は 多 重 双 晶 の 実験 的 証 拠 は 見 い だ され て い な い。 さ ら に 高Mn組 成 で は, T相 と呼 ば れ る10回 対 称 の 準 結 晶 も報 告 され て い る。 これ ら の準 結 晶 は加 熱 に よ って 安 定 相 のAl6Mnと α固 溶 体 に分 解 す る32),33)。 Kuo34)に よれ ば, 現 在 の問 題 点 は 次 の三 点 に あ る。 第 一 に 準 結 晶 は はた して実 際 に 存 在 す るの か, 多重 双 晶 の 可 能 性 は ま っ た くな い の か とい う点 で あ る。 第 二 に230 個 の 空 間群 に慣 れ た 者 に と っ て準 結 晶 の非 結 晶学 的 な対 称 性 は 依然 と して懐 疑 的 に な ら ざ るを え な い とい う点 で あ る。 そ して, 第 三 に 準 結 晶 の 結 晶 構 造 に 関 して はた と え ば Penrose タイ リ ング な ど の モ デ ル が提 案 され て い る が, 現 在 研 究 され て い る最 中 で あ り, 原 子構 造 もい まだ 知 られ て い な い こ と であ る。 特 性 に つ い て も, 現 在 研 究 が 盛 ん に行 わ れ て い るが, きわ め て 硬 く脆 い性 質 を も っ て お り, 高 電 気 抵 抗 で あ る こ とは わ か って い る が, 常 温 で強 磁 性 を 示 す よ うな 有 用 な 機 能 特性 は い まだ 報 告 され て い な い35)。 4.3 高 温 強 度 Dudzinski ら36)によっ て マ ンガ ンの 添 加 は ア ル ミニ ウ ム の ヤ ング率 を 高 め るの に 効 果 が あ る こ とが 示 され て 以 来, 急 冷 粉 末 を 押 出 しに よ って 固 化 す る こ とに よ って 高 マ ンガ ン組 成 の2元 合 金 を 得 よ う と した研 究 は多 い。 図 9は Savage ら37)によ っ て ま とめ られ たAl-Mn合 金 の 弾 性 率 お よび 引 張 強 さ に 及 ぼ すMn量 の 影 響 を 示 す。 Mn量 の 増 加 と共 に ヤ ン グ率 お よび 引 張 強 さ と もに 増 加 す る。 そ の増 加 率 は イ ン ゴ ッ ト材 よ りも急 冷 材 の方 が 大 き い。 しか し, 高 温 強度 を高 め る た め には2元 合 金 の ま ま では 不 十 分 で あ り, 第3お よび第4添 加 元 素 の 効 果 に つ い て 詳 し く調 べ られ て い る。 表2に 代 表 的 研 究 の 合 金 組 成, 粉 末 あ る い は フ レー クの作 製 方 法 お よび 固 化 方 法 を 示 す。 Al6Mnを 主 な 分 散 相 とす る種 々の 化 合 物 の微 細 分 散 に よ って 分 散 強 化 を 図 っ て い る こ とはAl-Fe系 合 金 と 同 様 で あ る。 した が って, 組 成, 加 工温 度 な どに よ って 得 られ る特 性 は 異 な る。 一 例 と して, 図10に Terlinde ら43)の結 果 を 示 す。 押 出 し温 度 が 低 い402℃の 方 が 押 出 し方 向 お よび横 方 向 と もに 高 温 強 度 は優 れ て い る。 Al-Mn-Cr系38)で は 時 効 硬 化 性 が 認 め られ るの で, 未 時 効 状 態 の低 強 度 の と き加工 を行 った後, 時 効 熱 処 理 を 行 え る利 点 が あ る。 しか し, Al12Mnの 析 出 お よ び 成 長 に伴 っ て延 性 が 低 下す る の で硬 化 ピー クで の使 用 は 無 理 図8 Al-Mn過 飽 和 固 溶 体 の格 子 定 数29) 図9 ヤ ン グ 率(a)お よ び 引 張 強 さ(b)に 及 ぼ す Mn量 の影 響37)11
と され て い る。 Alcoa 社 に お け る耐 熱 ア ル ミニ ウ ム粉 末 合 金 の 開 発 過 程26)では, 第 三 元 素 と してCoあ る い はNiを 添 加 した 場合 は, 室 温 お よび 高 温 で の 強 度 と延 性 の バ ラ ンスが と れ た材 料 とは な らな い こ とが 明 らか に な っ たた め, 途 中 か ら除 外 され て い る。 Al-Mn合 金 の 高 剛 性 を 生 か す た め に7075合 金 お よび Al-17wt%Mn合 金 の ア トマ イ ズ粉 を 混 合 して圧 粉 体 と した 後, 押 出 しに よ って延 性 も高 め た合 金 を得 よ うと し た試 み もあ る44)。 5. Al-Ti系 合 金 5.1 平 衡 状 態 図, 組 織 と構 成 相 Al-Ti2元 系 平 衡 状 態 図 は 図11に 示 す よ うに ア ル ミニ ウ ム側 に 包 晶 反 応 を も ち, また, チ タ ン濃 度 の 高 くな る とい くつ か の 金 属 間化 合 物 が 存 在 す る45)。こ こで は 詳 述 し な い がAl3Ti, AlTi, AlTi3な どは 優 れ た 耐 熱 性 を 具 備 した 新 素 材 と して注 目され て い る。 と ころ で, 包 晶反 応 で の 最 大 固 溶度 す な わ ち 包 晶 組成 に つ い て み る と, 従 来 多 くの 論 文 で0.28wt%Ti46)な る 値 が 用 い られ て きた が, そ の 後, 表3に 示 す よ うに, こ れ に つ い て の い くつ か の報 告 が な され て い る46)∼53)。図 表2 P/M法 に よ る急 冷 凝 固Al-Mn合 金 表3 アル ミニ ウム 中へ の チ タ ンの最 大 固溶 度 の報 告 図10 Al-10%Mn-2.5%Si急 冷 合 金 の 高 温耐 力 に 及 ぼ す 押 出 温 度 の 影 響3) 図11 Al-Ti系 平 衡 状 態 図45),53)Vol. 39, No. 2 153
11
12お よび 表4は 強 加 工 後長 時 間焼 鈍 した 試 料 を 用 い て調 べ た 堀 ら53)の結 果 で, こ こ で は 合 理 的 に こ の 組 成 を 1.32wt%Tiと して い る。 た だ し, アル ミ ニ ウ ム 中 の チ タ ンの拡 散 速 度 が 小 さ く平 衡 状態 に 容 易 に は到 達 し難 い の で, 通 常 の 鋳造 組 織 で は地 質 の チ タ ン濃 度 が著 し く低 くな りや す く, 平 衡 状態 と の差 異 が 相 当 に大 き い こ と も 考 慮 す る必 要 が あ る53)。 Al-Ti系 に 含 まれ る各 平 衡 相 の 結 晶 構 造 デ ー タは 表5 に示 され る45)。組 織 につ い て は 次項 で ま とめ て述 べ る。 5.2 非 平 衡相 (1) 急 冷 凝 固組 織 と非 平 衡 晶 出 相54) Al-1.6%Ti合 金 を10℃/s程 度 の 速 度 で 徐 冷 す る と, 図13の よ うに針 状 の 平 衡 相Al3Ti (DO22型 規 則 構造) が 晶 出 し, そ の 周 りに 包 晶反 応 に伴 うデ ン ドリテ ィ ッ クセ ル を 生 ず る。 冷 却 速 度 を3×103℃/sに 上 げ る と初 晶 は 針 状 か ら図14(a)の よ うに 花 び ら状 と な り, デ ン ド リテ ィ ッ ク セ ル は よ り明 瞭 に 観 察 さ れ る よ う に な る。 図 14(b)は こ の試 料 を, よ う素-メ タ ノ ー ル溶 液 に 浸 漬 し て チ タ ン濃 度 の 希 薄 な部 分 を 溶 解 除去 した も の のSEM 写 真 で, これ と方 位 解 析 結 果 か ら花 び ら状 組 織 は 写 真 中 央 に み られ る よ うに, 立 方 体 の 八 つ の角 か ら<111>方 向 図12 Al-Ti系 平 衡 状 態 図 のAl側53) 図13 10℃/sで 凝 固 したAl-1.6%Ti合 金 に み られ る針 状 平 衡 相56)(三 次 元 的 に は 薄 板 状 を 成 す)。 地 質 に は デ ン ドリテ ィ ック セ ル に対 応 す る模 様 が かす か に み られ る。 表4 ア ル ミ ニ ウ ム 中 へ の チ タ ン の 固 溶 度 の 温 度 変 化53) ln(at%Ti)=-4.19×103×(1/T)+4.17 表5 Al-Ti系 平 衝 相 の 結 晶 構 造 デ ー タ45),53)11
に伸 長 した 形 態 で あ る と考 え られ て い る。 そ して伸 び た 八 つ の角 に連 な って 比 較 的 高 い濃 度 の チ タ ンを 強 制 固 溶 した デ ン ドリテ ィ ッ ク セ ル が の び て いる。EPMA分 析 に よ る と花 び ら状 組 織 で8∼11at%Ti, デ ン ドリテ ィ ッ クセ ル で は2∼3at%Tiで あ る。 さ ら に これ を電 顕 観 察 した 一 例 を 図15に 示 す。 これ ら よ り花 び ら状 組 織 は 単 一 相 で は な く, Al母 相 と微 細 に 晶 出 したL12型 の 準 安 定 Al3Ti相 か らな る混 合 組 織 で あ る こ とが わ か り, こ こ の 組 成 が8∼11at%Tiで あ っ た こ とに 対 応 し て理 解 さ れ る。Schurnhoff55)ら は こ の 花 び ら状 組 織 をAl9Ti相 で あ る と報 告 した が, か れ らは こ の組 織 を単 一相 と考 え て し ま った 可 能性 が高 い。 同 一 組 成 の試 料 で み る と こ の花 び ら状 組 織 は 冷 却 速 度 が 速 くな る と次第 に 小 さ くな り, さ らに冷 却 速 度 を 上 げ る と見 られ な くな って, チ タ ン原 子 は ア ル ミニ ウ ム中 に す べ て 強 制 固溶 され る。 この よ うな 冷却 速 度 と凝 固 組 織 との 関 係 は 図16の よ うに ま とめ られ る56)。 (2) 強 制 固溶 体 の 相 分 解 上 述 の急 冷 凝 固 組 織 は そ の 後 の500℃程 度 で の 加 熱 処 理 に よ り相 分解 す る54)。花 び ら状組 織 は前 述 の 微 細 混 合 組 織 か ら図17の よ うに 平 衡 相Al3Tiの 集 合 体 に 変 化 す る。 この 平衡 相 と地質 との お よそ の 方位 関 係 は(100)Al// (100)Al3Ti, (110)Al//(110)Al3Ti, (111)Al//(112)Al3Ti と表 され て い る57)。一 方, デ ン ド リテ ィ ックセ ル領 域 で は 図18に 示 す よ うに まず 準 安 定Al3Ti相 が 微 細 に 析 出 し, つ い で十 字 状 か ら棒 状 の平 衡 相 とな る。 な おAl-Ti 合 金 の 場 合 は これ ら の時 効 に 伴 う試 料 全 体 の 硬 さ変 化 は ほ とん ど検 知 され ない。 5.3 結 晶粒 微 細 化 前 項 の 図16と 対 応 してTi濃 度 と結 晶 粒 度 の 関 係 を 冷 却 速 度 で整 理 した の が 図19で あ る。 これ よ りまず ア ル ミ ニ ウ ム溶 湯 中 の固 溶 チ タ ン濃 度 が増 え る と共 に ア ル ミニ 図14 3×103℃/sで 凝 固 し たAl-1.6%Ti合 金 の 組 織54), (a)光 顕 組 織 お よび(b)よ う素-メ タ ノ ー ル溶 液 に 浸 漬 した試 料 のSEM組 織 (中央 が花 び ら状 組 織 で, それ に 連 な っ て デ ン ドリ テ ィ ッ クセ ル が み られ る)。 図15 Al-Ti合 金 に み られ る花 び ら状 組 織 の透 過 電 顕 写 真54)。(a), (b)明 視 野 像, (c), (d)で 得 ら れ たLI2型 規 則 構 造 の 回 折 点 に よ る 暗 視 像。Vol. 39, No. 2 155
11
ウ ム結 晶粒 は顕 著 に微 細 化 され る こ とが わか る。 そ れ ぞ れ の冷 却 速 度 で1wt%当 た り1桁 程 度 細 か くす る。 冷 却 速 度 が や や 早 い と きに 花 び ら 状 に 晶 出 した 準 安 定 の Al3Ti相 は ア ル ミニ ウ ム結 晶 粒 内 に1個 以上 存 在 す る こ とは な く, ま た これ が み られ る条 件 で さ らに微 細 化 して い る こ と よ り, この 花 び ら状 の 準 安 定Al3Ti相 は ア ル ミ ニ ウ ムの 凝 固核 とな っ て地 質 結 晶 粒 を 微 細 にす る こ と が わ か る。 一 方, 晶 出 した 平 衡Al3Ti相 の微 細 化 能 は きわ め て小 さい。 周 期 律 表IVa族 の チ タ ン, ジル コニ ウ ムお よび ハ フ ニ ウムは い ず れ もア ル ミニ ウ ム側 に 包 晶 反 応 を も ち, 結 晶 図16 各種 のAl-Ti合 金 を種 々 の冷 却 速 度 で 凝 固 し た と きの組 織56) 図17 Al-Ti合 金 の花 び ら状 組 織 の 相 分 解 を示 す 電 顕 組 織。 長 時 間 時 効 に よ り平 衡 相Al3Ti (DO22構 造) とな る。 図18 Al-Ti合 金 の デ ン ド リ テ ィ ッ ク セ ル 領 域 で の450℃で の 時 効 組 織。(a) 30h, (b) 600h, (c) 1055h. 図19 種 々 の冷 却 速 度 で 凝 固 したAl-Ti合 金 の結 晶 粒 度 に及 ぼ す チ タ ン濃 度 の 影 響56)11
粒 微 細 化 効 果 が あ る56),58),59)。そ の 効 果 を 冷 却 速 度 を 3×103℃/s (チ ル キ ャ ス ト状 態) と一 定 に して 比 較 す る と図20の よ うに な り60), チ タ ンの効 果 が 顕 著 に 大 き い こ とが 示 され て い る。 6. Al-Zr系 合 金 6.1 平衡 状 態 図, 組 織 と構 成 相 Al-Zr 2元 系 平 衡 状 態 図 を 図21に 示 す45)。Al-Ti系 と 同様 に アル ミニ ウ ム側 に包 晶反 応 を もつ。 各 温 度 での ア ル ミニ ウ ム中 へ の ジル コニ ウム の固 溶 度 に つ い て は 図22 に 示す よ うに61)∼63)必ず し も確 定 され てい な い。 た だ し, Fink と Willey61)の結 果 に つ い て は平 衡 化 焼 鈍 時 間 不 足 で 過 小 評 価, 一 方, Glazov ら63)の場 合 は あ ま り変 化 し な い 微 小 硬 さに よ ってい るた め 固 溶 量 の過 大 評 価 を そ れ ぞ れ して い る可 能 性 が あ るの で, 実 際 の 固溶 度 は これ ら の 中 間 に 位置 す る と予 想 され る62)。ただ し, チ タ ン同 様 ア ル ミニ ウ ム中 の ジ ル コニ ウム の拡 散 速 度 が 小 さ く平 衡 状 態 に 容 易 に は到 達 し難 い こ とを念 頭 に お くべ きで あ ろ う。 Al3Zr相 は平 衡 状 態 で はDO23型 の 規 則構 造 を と るが, 準 安 定 相 はAl3Ti相 と同 様L12型 の 規 則 構造 で あ る。 6.2 非 平 衡 相 (1) 急 冷 凝 固 組織 と非 平 衡 晶 出 相 Al-Zr 2元 合 金 を種 々の 冷 却 速 度 で 凝 固 した と きの 組 織 はZr量 に 対 して 図23に ま と め られ る64)。ま た, 図23 中 のaか らeに 対 応 す る 組 織 を 図24に 示 す。 これ らは 図20 ア ル ミ ニ ウ ム 凝 個 組 織 の 微 細 化 に 及 ぼ す チ タ ン, ジ ル コ ニ ウ ム お よ び ハ フ ニ ウ ム の 影 響60) 図21 Al-Zr系 平 衡 状 態 図45) 図22 ア ル ミニ ウ ム 中 へ の ジ ル コ ニ ウ ム の 固 溶 度 図23 各 種 のAl-Zr合 金 を 種 々 の 冷 却 速 度 で 凝 固 した と き の組 織64)Vol. 39, No. 2 157
11
Al-Ti系 の場 合 と類 似 した結 果 とな って い る。 す なわ ち Zr量 が 少 な く, か つ, 冷 却 速 度 が 適 当 に速 い とaの よ うに デ ン ドリテ ィ ックセ ル が み られ る もの の単 相 組 織 で あ るが, Zr量 が 増 す とbに 示 す よ うな 角 状 晶 出 物 (以 下, 角 状 組織) がみ られ る よ うに な る。 ま た この試 料 を 比 較 的 徐 冷 した 場 合 に はcの よ うに平 衡 相 のAl3Zrが 針 状 に 晶 出 す る。 こ こで の 角状 組 織 はAl-Ti系 で み られ た と同 様 に, 微 細 な デ ン ドライ ト状 に 晶 出 したL12規 則 構 造 を も つ 準 安 定Al3Zr相 と α-Alの 混 合 組 織 で あ り, こ れ は 凝 固 核 の役 割 を果 た す64)。さ らに冷 却 速 度 を上 げ る と ジル コ ニ ウム はす べ て ア ル ミニ ウ ム中 に 強制 固溶 され る。 (2) 強 制 固溶 体 の 相 分解 Al-Zr合 金 の 急 冷 凝 固 組織 に み られ る角 状 組 織 はそ の 後 の 加 熱 に 伴 い棒 状 相 に と形 態 を 変 化 す る が, 依然 と し て 結 晶 構 造 はL12型 の ま まで あ る。 デ ン ド リテ ィッ クセ ル 内 は 強 制 固溶 体 とな って お り, この 領 域 で は 析 出 に よ る相 分 解 が進 行す る。 この 析 出反 応 に つ い て は 次項 で ま とめ て の べ る。 6.3 析 出 と再 結 晶 (1) 析 出 Al-Zr合 金 の 時 効 析 出 に つ い て は 荒 木 と小 森65)∼67), 西 川 ら68)∼70), 山 田71)∼73)およ び 堀 ら73),74), に よ って 系 統 的 に調 べ られ て い る。Al-0.22%Zr合 金 に つ い て報 告 され た 結 果 を 図2574)に示 す。 こ こで10,000時 間 に及 ぶ 実 験 よ り350℃で 顕 著 な時 効硬 化 が 起 き る こ とが 示 され て い る。 この 硬 化 の 原 因 は粒 内 で準 安 定Al3Zr (L12) の微 細 球 状 析 出 で, 最高 硬 さを と る条 件 で 析 出 物 の 直 径 は約 280Åと 報 告 され て い る。 この粒 内 で の連 続 析 出 反 応 と 同時 に, 粒 界反 応 の 進 行 も観 察 され る。 この組 成 で は こ 図24 図23に 示 さ れ たa∼eに お け る 組 織64) 図25 Al-0.22%Zr合 金 の 時 効 に よ る(a)硬 さ お よ び(b)電 気 抵 抗 変 化 率 の 変 化74)11
の粒 界 反 応 面 積 率 は た か だ か数%で, か つ, この析 出 物 も準 安 定Al3Zr (L12) で あ る。 また, 長 時 間時 効 に よ っ て準 安 定 相 の 析 出領 域 で は そ れ の凝 集 粗 大 化 はみ られ る が, 平 衡 相 が 観察 され た こ とは な い。 過 包 晶 組 成 合 金 につ い て は, 急 冷 な どに よ り強 制 固 溶 体 と した 上 で 時 効 析 出挙 動 が調 べ られ て い る75)。この 場 合 も基 本 的 に は上 述 の よ うに, 同 じL12型 規 則 構 造 を も つ 準 安 定Al3Zr相 が粒 内 で連 続 析 出 も し くは 粒 界 反 応 型 (不連 続) 析 出 す る。 そ の際, 析 出 速 度, 析 出量 お よび こ の両 析 出 の 割合 な ど は ジ ル コニ ウ ム濃 度 お よび 時 効 条 件 に よ り当 然変 化 す る。 一 般 的 に い っ て ジ ル コ ニ ウ ム濃 度 が 高 くな る と粒 界 反 応 型 析 出 の割 合 が 多 くな るた め, ジル コ ニ ウ ム添 加 に よ る強 度 や 耐 熱 性 の 向上 に 対 して 有 効 で な い。 そ のた め, 工 業 的 には 粒 界 反 応 型 析 出 を 抑 制 す る必 要 が生 じ, 第3元 素 添 加 が 調 べ られ, シ リコ ンお よび ク ロ ムの添 加 が これ に 顕 著 な 効 果 を もつ こ とが わ か って い る。 ここ で, シ リコ ンは 粒 内 の 連 続 析 出 を 促進 す る76),77)こと で, ク ロ ム は粒 界 に い ち早 く析 出す る な ど して粒 界 を ピ ン止 め す る こ と78)で, 結 果 と して粒 界反 応 型 析 出 を ほ ぼ完 全 に 抑 え る。 (2) 再結 晶図25(a)中 でA, B, Cお よ びDで 示 し た 状 態 のAl-0.22%Zr合 金 を90%冷 間 圧 延 し, 1時 間 の等 時 焼 鈍 に よ り再 結 晶挙 動 を 調 べ た結 果 を図26に 示 す。 こ こ でAは 溶 体 化 処 理 した ま ま, Bは 平 均 直 径 が 約160Aの 整 合 粒 子 (L12型Al3Zr) が 均 一 分 布 した もの, Cは 同 じ く約 280Åの 微 細 析 出 組織 で最 大 硬 さ を示 す も の, DはL12 型 構 造 で あ る が非 整 合 の 数100か ら2000Åの 粗 大 粒 子 を 含 む 組 織 で あ る。 な お, 地 質 の 固 溶Zr量 は そ れ ぞ れ 0.22, 0.19, 0.11お よ び 同 じ く0.11%と 見 積 も ら れ て い る。 同程 度 の純 度 で しか も ジ ル コ ニ ウ ムを 含 ま な い純 ア ル ミニ ウ ム の90%加 工 材 の 再 結 晶 温 度 は200∼220℃で あ る。D, Aの 再 結 晶 温 度 は そ れ よ りそ れ ぞれ 約100お よ び200℃も 高 い の で, 本 合 金 の再 結 晶 は 固 溶Zr原 子 に よっ て抑 制 され る こ とが わ か る。 さ ら に, 固溶Zr濃 度 が 低 くて も, 整 合 球 状 粒 子 を 分 散 させ る こ とで 回 復 ・再 結 晶 を 大 き く遅 滞 させ る こ とが で き る こ とが わ か る。 こ の場 合, 粒 子 は転 位 お よび亜 粒 界 の移 動 を 顕 著 に 抑 制 し て 再結 晶温 度 を著 し く高 くす る。 高 温 で は 粒 子 の 固 溶 が 起 きる の で あ る程 度 の粒 子 径 が ない と再 結 晶温 度 上 昇 効 果 を もた らす こ とが で き な い よ うで あ る62)。 (3) 実 用 材 料 ア ル ミニ ウム に少 量 の ジ ル コニ ウ ムを 添 加す る と再 結 晶 温 度 が 著 し く上 昇 す る こ とが Harrington に よ って 報 告79)され て 以 来, ジル コ ニ ウ ムは ア ル ミニ ウム の耐 熱 性 改 善 元 素 と して 注 目 され て い た。 ま た, わ が国 の電 線 業 界 が 世 界 的 な 銅 価 格 の 高 騰 お よび変 動 の激 しさか ら電 線 の アル ミニ ウ ム化 を 進 め, と くに遠 隔地 よ りの 大 電 力 送 電 の要 求 が 高 ま る と共 に, 高 力, 耐 熱, 高 伝 導 アル ミニ ウ ム線 の研 究 が本 系 合 金 を 中心 に して精 力 的 に 行 わ れ て きて い る。 本 系合 金 を基 礎 に した高 力 耐 熱 アル ミニ ウ ム 合 金 線 の 開 発 過 程 お よび 詳 細 に つ い て は 別 の優 れ た 解 説80)∼82)を参 照 願 いた い。 7. Al-Hf系 合 金 7.1 平 衡 状 態 図, 組 織 と構 成 相 チ タ ン, ジ ル コ ニ ウ ム と同 様 に 周 期 律 表IVa族 に 属 す る ハ フ ニ ウ ム と アル ミニ ウ ムの2元 系平 衡 状 態 図 に は, 図27に 示 され る よ うに, ア ル ミニ ウム側 に包 晶反 応 が 存 図26 図25(a)に 示 され たA, B, C, Dの 試料 を90% 圧 延 し, 各 温 度 で1時 間 焼 鈍 した と き の硬 さ変 化62) 図27 Al-Hf系 平 衡 状 態 図45),83)
Vol. 39, No. 2 159
11
在 す る。 この こ とが ア ル ミニ ウム の凝 固 組 織 や 諸 性 質 と 大 きな か か わ りを もつ。0.49か ら約68%Hfの 本 系 合金 を 平 衡 凝 固 す る 際 晶 出 す るAl3Hf相 は, 高 温 (700お よび 950℃) で は 平 衡 相Al3Zrと 同 じDO23型 の 規 則 構 造 (a=3.899Å, c=17.155Å) を と り, 低 温 で は 平 衡 相Al3Tiと 同 じDO22型 の 規 則 構 造 (a=3.893Å, c=8.925Å) を と る84)。これ ら の構 造 の 原 子 配 列 を, 次項 に述 べ る準 安 定Al3Hf相 (L12型 規 則構 造) と共 に図28に 示 す。 7.2 急 冷 に よ る 非 平 衡 晶 出 相 お よび 過 飽 和 固 溶 体 の 相 分 解 Al-1%Hf合 金 を溶 体化 後450℃で30h時 効 した と きの 光 顕 お よび 電 顕 組 織 を図29に 示 す59),85)。これ に は 粒 界 反 応 型 析 出 が観 察 され る。 この 析 出 物 はL12型 規 則 構 造 (図28(a)) で あ り, 準 安 定 相 が 粒 界反 応 型 析 出す る点 で Al-Zr系 と同 様 で あ る。 な お, こ の組 成 で は2000hの 時 効 時 間 で も粒 内析 出物 は み られ な い。 Al-Hf合 金 を3×103℃/sの 速 度 で急 冷 凝 固 す る と, 3%ま で 固 溶 限 を拡 大 す る こ とが で き る。 さ ら に ハ フ ニ ウ ム量 を 増 す とAl-3.5%Hf合 金 につ い て 図30に み る よ うに, 各粒 に角 状 組 織 とそ れ に 連 な る デ ン ドリテ ィ ッ ク セ ル がみ られ る59)。これ はAl-Ti合 金 で み られ た 花 び ら 状 組 織 (図15), Al-Zr合 金 で み られ た 角 状 組 織 (図 24b, d) と 同様 の も の で あ る。 この 角状 組 織 は各 結 晶 粒
図28 LI2, DO22お よ びDO23型 の 規 則 構 造 を も つ Al3Hfの ユ ニ ッ トセ ル 図29 Al-1%Hf合 金 を 溶 体 化 後450℃で30時 間 時 効 し た と き の(a)光 顕 お よ び(b)電 顕 組 織85) 図30 Al-3.5%Hf合 金 を3×103℃/sで 急 冷 凝 固 し た と き の 光 顕 組 織59) 図31 ス プ ラ ッ トクエ ン チ 法 で 凝 固 したAl-6%Hf 合 金 の比 較 的 冷 却 速 度 の 遅 い 領 域 で 観 察 さ れ る角 状 組 織86)
11
界 に1個 以上 は 含 まれ ず, そ の サ イ ズは 冷却 速 度 が大 き くな る と小 さ くな る。 図31はAl-6%Hfを ス プ ラ ッ トク エ ンチ法 で超 急 冷 した試 料 の 電 顕 組 織 で こ こ では1∼2 μmの サ イ ズ とな って い る。 内部 組 織 を 詳 細 に 観 察 す る と86),87), Al-Ti系 の 花 び ら状 組 織 お よ びAl-Zr系 の角 状 組 織 と同 様, L12構 造 のAl3Hfが<111>方 向 に 微 細 な デ ン ドライ ト状 に 晶 出 し α-Alが そ の 間 を埋 め て い る二 相 混 合 組織 で あ る こ とが わ か って い る。 また, この角 状 組 織 は試 料 の切 断 面 に よ りそ の2次 元 断面 で のみ えか た が 正 方形, 長 方 形 お よび三 角 形 的 に と系統 的 に変 化 す る こ とか ら, これ の 立 体 図 は図32に 示 す よ うで あ る と結 論 さ れ る。 これ らの比 較 的 高 い ハ フ ニ ウ ムを 強 制 固溶 した も のを 時 効 す る と, 図33(a)に 示 す よ うな 粒 界 反 応 型 析 出 領 域 とそ れ の見 られ な い領 域 で よ り長 時 間時 効 で観 察 さ れ る 粒 内 で の 微 細 球 状 の連 続 析 出領 域(b)に 相 分 解 す る。 こ れ ら の 析 出物 は いず れ もL12型 規 則 構 造 で あ り, 3.5% Hf合 金 で は そ の 後 の 単 な る時 効 処 理 で は 角 状 組 織 も含 め て平 衡 相 が 観 察 され る こ とは な い。Al-6%Hf合 金 で は ほ とん ど粒 界 反 応 型 析 出 で 占め られ る。 と こ ろ で, Hf合 金 に シ リコ ン を添 加 す る と, Al-Zr合 金 の 場 合 と同 様, 粒 内 の 微 細 球 状 析 出 が 促 進 され る88)。そ の結 果 と して粒 界 反 応 型 析 出 が 抑 制 され, さ ら に は 準 安 定 相 か ら平 衡 相 へ の時 効 過 程 が 実 験 可 能 な時 間 内 で 観 察 さ れ る よ うに な る。 図34はAl-3%Hf合 金 に種 々の量 の シ リコ ンを添 加 した と きの 時 効 硬 化 曲 線 で, こ こで は0.3%程 度 の 添 加 で 著 効 が あ る。 す な わ ち, シ リ コ ンを含 まな い 場 合 は時 効 して もほ とん ど粒 界 反 応 型 析 図32 Al-Hf合 金 を急 冷 凝 固 した と きに み られ る角 状 組 織 の構 造86)。(a)立 体 模式 図 お よび地 質 の(b)(100), (c) (110)お よ び(d)(111)面 で 切 断 され た と きの 形 状 と観 察 例。 図 中 の 矢 印 は針 状LI2Al3Hf相 の 成 長 方 向 <111>を 示 す。図33 急 冷 凝 固 したAl-3.5%Hf合 金 を450℃で 時 効 した とき の(a)粒 界 反 応 型 (不連 続) 析 出 組 織 お よび(b)(a) のみ られ な い 領 域 で そ の後 進 行 した 微 細 球 状 の連 続 析 出組 織 (LI2型 規則 反 射 に よ る暗視 野 像)
Vol. 39, No. 2 161
11
出 で 占め られ る に 対 し, 0.3%の シ リ コ ン添 加 で そ れ は 完 全 に抑 制 され, 硬 さの 上 昇 も大 き い。 時効 に よる組 織 変 化 を 解 析 した 結 果 か ら, L12相 か らDO22相 へ の 変 化 の詳 細 は図35の よ うに な る こ とが報 告 され て い る89),90)。 7.3 再 結 晶85) 図36に アル ミニ ウム の再 結 晶 に及 ぼ す ハ フ ニ ウ ム添 加 の効 果 に つ い て の結 果 を示 す。 こ こで純 ア ル ミニ ウ ム の 結 果 は 他 の 同 程 度 の 純 度 の も ので, か つ, 同 様 に 急 冷 凝 固 した 試 料 を そ の ま ま80%圧 延 して用 い てい る。 固 溶 ハ フ ニ ウ ム も再 結 晶 温 度 上 昇 の 効 果 が あ るが, 加工 組 織 へ の 析 出 も さ らに再 結 晶 を 遅 らす。 あ らか じめ 時効 した と きの 再 結 晶温 度 の上 昇 は 図37に 示 す よ うに そ うで な い も の よ りや や 小 さ い。 8. Al-Cr系 合 金 8.1 平 衡 状 態 図, 組織 と構 成 相 King91)は 数 多 くの2元 系 に つ い て 格 子 定 数 の 組 成 依 存 性 の デ ー タか ら, 固溶 体 中 で の溶 質 の原 子 体 積 お よび 原 子 寸 法 を 求 め, これ ら を Volume size factor お よ び Linear size factor と して ま とめ て い る。 ア ル ミニ ウム 中 の溶 質 に つ い て King の与 え た 数 値 を表6に 示 す。 これ ら は ア ル ミニ ウ ム固溶 体 中 で の溶 質 と地 質 の 実 際 の サ イ ズ の違 い を 定 量 化 した も ので, た とえば 図3892)の よ うに 添 加 量1at%当 た りの 剪 断 応 力 の 増 加 量 と Volume size factor の 絶 対 値 は よ い正 の相 関 を もつ。 ク ロムは こ こ に 図34 種 々 の量 の シ リコ ン を含 むAl-3%Hf強 制 固 溶 体 合 金 の時 効 に よる硬 さの 変 化88) 図35 Al3Hfが 準 安 定LI2相 か ら新 し く見 い だ され た も うひ とつ の 準 安 定H相 を 経 て, 平 衡 相 (DO22型 規 則 構 造) へ 変 態 す る際 の 剪 断 モ デ ル89),90). 図 中 の 矢 印 は 次 の段 階 へ の 可 能 性 あ る剪 断 を示 す。 図36 急 冷 凝 固 し80%冷 間 圧 延 した 純 ア ル ミニ ウ ム, Al-1, 3.5お よ び4%Hf合 金 を 各 温 度 で 1時 間 焼鈍 した とき の硬 さ変化85) 図37 急 冷 凝 固 し350, 400ま た は450℃で200時 間 時 効 し て か ら80%冷 間 圧 延 し たAl-3.5Hf合 金 の 等 時 焼 鈍 (1時 間) に よ る 軟 化85)11
示 さ れ る よ うに ア ル ミ ニ ウ ム と の サ イ ズ 差 が 大 き く, 少 な く と も ア ル ミ ニ ウ ム の 固 溶 強 化 に 非 常 に 有 効 で あ る こ とが わ か る。 Al-Cr系2元 平 衡 状 態 図45)を 図39に, そ れ の ア ル ミ ニ ウ ム 側 を 図40に 示 す。 こ こ で, β相 (θ相 と よ ば れ る こ と も あ る) は Cooper93)に よ っ て 詳 し く 検 討 さ れ, ユ ニ ッ トセ ル にCr14原 子 と 約90のAl原 子 を 含 む 構 造 で あ る と され て い る。 また この 相 につ い ては こ の ほ か に3種 類 の構 造 の報 告 が あ る。 した が っ て, 現 時 点 で は この相 を Al90Cr14と 表 して もAl13Cr2と し て も十 分 で は な く, こ こで は慣 用 に従 ってAl7Cr相 と よぶ。 8.2 過 飽 和 固 溶体, 準 結 晶 とそ れ らの 相 分 解 Al-Mg系 やAl-Zn-Mg系 合 金 を は じめ 高 力 ア ル ミニ ウム合 金 に は ク ロムが添 加 され た も のが 多 い。 これ は前 項 で述 べ た よ うな 固 溶 強化 に加 え, 結 晶粒 の微 細 化, 再 結 晶温 度 の 上 昇, 耐 応 力腐 食 割 れ 性 の改 善 な どをね らい と して い る。 これ らの ね ら い に対 しては ア ル ミニ ウム中 で の クロ ムの 存 在 状態, 分 布 状 態 な どが 大 き く影 響 す る と考 え られ る94)。ア ル ミニ ウ ムへ の ク ロ ム の 固溶 限 は平 衡 状 態 で は0.77wt%と 小 さ く, 析 出現 象 は 認 め られ て い る も の の ク ロム の 体 拡 散 が 非 常 に 遅 い た め95)もあ っ て, これ まで 本 系 固 溶 体合 金 の析 出現 象 を 研 究 した も の は 比 較 的 少 な い。 しか し, 急 冷 凝 固 法 に よ っ て平 衡 固 溶 限 以 上 に ク ロ ム を 強 制 固 溶 したAl-Cr合 金 の 組 織 と相 分 解 に つ い て は い くつ か報 告 され て い る92),96)∼102)。 急 冷 凝 固 に よ る冷 却 速 度 が3×103℃/sの と き 固 溶 限 表6 ア ル ミ ニ ウ ム と の 二 元 固 溶 体 に お け る 溶 質 元 素 の Volume size factor お よ び Linear size factor91)図38 添 加 元 素 量1at%当 た り の 剪 断 応 力 の 増 加 (⊿τ/⊿C) と そ の 元 素 の Volume sige factor (Sf) の 絶 対 値 の 関 係92)
図39 Al-Cr 2元 系 平 衡 状 態 図45)
Vol. 39, No. 2 163
11
は3wt%ま で 拡 大 し, 図41に み る よ う に 硬 さ は 顕 著 に か つ 直 線 的 上 昇 す る94)。 ク ロ ム が3%を 超 え る と 塊 状 の Al7Cr相 が 晶 出 し, そ の ま わ り に デ ン ド リ テ ィ ッ ク セ ル を 形 成 し, 硬 さ の 増 加 傾 向 が 小 さ くな る。 こ の 場 合 の 晶 出 相 は 平 衡 相 で あ り, 準 安 定 相 の 晶 出 す るAl-Zr, Al-Tiお よ びAl-Hf系 と は 異 な る。 冷 却 速 度 が お よ そ105 ℃/sと さ ら に 大 き く な る と お よ そ10%ま で 強 制 固 溶 さ れ る。 こ の 速 度 で さ ら に ク ロ ム 量 が お よ そ9∼30%と 多 く な る と, 凝 固 組 織 に は Levine と Steinhardt 103),104)に よ っ て 定 義 さ れ た 準 結 晶 が 現 れ る よ うに な る31),105)。 こ の 準 結 晶 は 急 冷 凝 固 し たAl-Mn2元 合 金 で 見 い だ さ れ31), Al-Cr以 外 に もAl-V31), Al-Ru106), Al-Re107), Al-W107), Al-Mo107), Al-Fe108)な ど の 遷 移 金 属 元 素 と のAl基2元系 合 金 や, Al-Li-Cu109), Al-Mg-Cu109), Al-Mn-Fe110), Al-Mn-Si110), Al-Li-Cr-Mg-Zr111)な ど のAl基 多 元 系 合
金, Ti-Ni112), Ti-Fe113), Pu-U-Si114), Cu-Cd115)な ど の 非 Al基 合 金 に も 見 い だ さ れ て い る。Al-Cr系 の 準 結 晶 領 域 は そ の 後 の 加 熱 に よ り平 衡Al7Cr相 に 占 め ら れ る よ う に な る105)。 一 方, 強 制 固 溶 体 か ら の 析 出 に つ い て は 堀 ら94)に よ っ て 詳 細 に 検 討 さ れ て い る。 す な わ ち200∼600℃の 各 温 度 で 等 温 時 効 実 験 の 結 果, 時 効 に よ り電 気 抵 抗 は2段 階 に 減 少 し, 電 顕 観 察 と の 対 応 に よ っ て 第1段 階 はAl7Cr 相 の 粒 界 へ の 優 先 析 出 に, 第2段 階 は 同 じAl7Cr相 の 粒 内 析 出 に 起 因 す る こ と が わ か っ て い る。 た と え ばAl-2.75%Cr強 制 固 溶 体 合 金 を4000℃で 時 効 し た と き の 電 気 抵 抗 比 ρ/ρ0 (ρ0: 時 効 前 の 抵 抗, ρ: 時 効 後 の 抵 抗, 測 定 温 度: -196℃) お よ び 電 顕 組 織 の 変 化 を 図42に 示 す。 粒 界 での 析 出 は 初 期 に 粒 界 に 沿 って 薄 く膜 状 を な し 後 期 に は厚 さ方 向 の 成 長 が 大 き く レ ンズ状 か ら塊 状 に近 づ く。 こ れ の 成 長 は 図43に 見 る よ う に Aaron と Aaronson116)が 提 案 し たRight-angled“collector plate” 機 構 に よ る と考 え られ て い る。 以 上 の よ うな析 出形 態 で あ る こ と と ク ロム の固 溶 硬 化 が大 きい の で, 本 系 合 金 で は 析 出 硬 化 は ほ とん ど見 られ な い。 一 方, 上 述 の よ うに 固 溶 強 化 の大 き い こ とお よび 粒 界 上 へ の優 先 析 出 が比 較 的短 時 間 か ら進 行 す る こ とに よ り, 結果 と して ク ロム添 加 に よ る粒 界 ピン止 め 効果 が 図41 急 冷 凝 固 した ア ル ミニ ウ ムの硬 さに 及 ぼ す ク ロ ム添 加 の 影響94) 図42 Al-2.75%Cr強 制 固 溶 体 を400℃で 時 効 した と き の 電 気 抵 抗 比 ρ/ρ0 (ρ0: 時 効 前 の抵 抗, ρ: 時 効 後) お よび 電顕 組 織 の変 化94) 図43 Aaron と Aaronson115)の モ デ ル に よ る 粒 界 上 で のAl7Cr析 出 相 の 成 長94)
11
大 き くあ らわ れ る。 図44は これ ら の こ とを 示 して お り, Al-1.8%Cr強 制 固 溶 体 を400℃で 時 効 し, Al7Cr相 を 粒 界 そ して粒 内 に 析 出 させ た と して もほ とん ど硬 化 を 示 さ な い こ とが わ か る。 ま た, Al-1.7%Zr強 制 固 溶 体 合 金 を 時 効 して も粒 界 反 応 型 析 出 (準安 定Al3Zr相) しか 見 られ ず 時 効 硬 化 が さほ ど大 き くな い が, 1.8%の ク ロ ム を 添 加 し て時 効 す る と, 粒 界 反 応 析 出 が 完 全 に 抑 え ら れ, 全 領 域 で微 細 球 状 の 準 安 定Al3Zr相 が 連 続 析 出 す る。 そ の た め最 高 硬 さに到 達 す るに は 粒 界 反 応 析 出 の み のAl-1.7%Zr合 金 よ り長 時 間 を 要 す るが, 到 達 硬 さ 値 は顕 著 に上 昇す る78)。 9. そ の 他 の 合 金 ニ ッ ケル は高 圧 蒸 気 に対 す る耐 食 性 を 改善 す る た め に 鉄 と共 に添 加 され る。 バ ナ ジ ウ ムを 添 加 し高速 度 で 凝 固 した ア ル ミニ ウ ムの再 結 晶温 度 は微 細 なAl11V相 の 分 散 に よ り上 昇 す る117),118)。タ ン グス テ ンの 添 加 も再 結 晶 温 度 を上 げ る。 しか し, これ らの 元素 の 添加 効 果 は ク ロ ム に比 較 す る と小 さ い119)。 10. む す び 遷 移 金 属 を主 要 合 金 元 素 とす る実 用 ア ル ミニ ウム合 金 は, 現 在 の と こ ろAl-Mn系 合 金 の み で あ る が, 遷 移 金 属 の合 金 元 素 と して の重 要 性 は ます ます 増 大 す る も の と 予 想 され る。 ア ル ミ ニ ウ ム合 金 に お い て, Tiの 微 量 添 加 は 鋳 塊 結 晶粒 の 微 細 化 に 欠 か せ な い し, ア ル ミニ ウ ム 超 塑 性 材 料 の 多 くはZrな どの 添 加 に よ り結 晶粒 組 織 の 制 御 を 図 った 合 金 で あ る。 急 冷 凝 固 技 術 や 粉 末 冶 金 技 術, 表 面 改 質 技 術 な どの 進 歩 と共 に, ア ル ミニ ウ ム合 金 の有 用 性 を 拡 大 す る こ とも遷 移 金 属 を 含 む アル ミニ ウム 合 金 に期 待 され て い る。 ま た, ア ル ミニ ウ ム と遷移 金属 との金 属 間 化 合 物 は き わ め て 多数 に のぼ るが, 軽 量耐 熱 材 料 と して 注 目 され て い るTiAlを は じめ と して, 今後 の 発展 が 期 待 され る材 料 で あ る。 本稿 は アル ミニ ウム と遷 移 金 属 と の2元 系 合 金 に つ い て述 べ るに と ど ま った が, 二 つ 以 上 の遷 移 金 属 を添 加 し た3元 系 以 上 の アル ミニ ウム合 金 は急 冷 凝 固 法 に よる耐 熱 合金 と して 注 目 され る 材料 で あ る。 な お, Cu, Al-Mg-Siな ど の 主 要 ア ル ミニ ウ ム合 金 に 対 す る遷 移 金 属 添 加 の影 響 に つ い て は, 重 要 な事 項 に限 って 本 講 座 の そ れ ぞれ の別 稿 で 述 べ られ て い る。 本稿 は, 遷 移 金属 の 中か らFe, Mn, Ti, Zr, Hf, Crの 6種 類 を選 ん で, 各 々 の2元 合 金 につ い て概 観 的 に述 べ た の で, 個 々の 合 金 に つ い て の記 述 はか な り省 略 せ ざる を 得 なか った。 末 尾 の参 考 文 献 な ど を併 用 して 補 い な が ら本稿 を 活 用 して頂 けれ ば幸 で あ る。図44 Al-1.8Cr, Al-1.7Zrお よ びAl-1.8Cr-1.7Zr強 制 固 溶 体 合 金 を400℃で 時 効 し た と き の 硬 さ 変 化78)
参 考 文 献
1) 梶 山 毅, 深 田和 博: 軽 金 属, 38 (1988), 362. 2) 小 菅 張 弓: 軽 金 属, 38 (1988), 292.
3)
L. A. Willey: Aluminum, vol. 1, ASM, (1967),
359.
4)
L. F. Mondolfo: Aluminum Alloys-Structures and
Properties; Butterworth, (1976), 282.
5) J. K. Edgar: Trans. AIME, 180 (1948), 225.
6) 西 尾通 卓, 那 須 三 郎, 村 上 陽 太 郎: 日本 金属 学 会誌, 34 (1970), 1173.
7) 小 菅張 弓: 軽 金 属, 30 (1980), 217.
8)
H. Jones: Scripta Met., 17 (1983), 97.
9) 新 宮秀 夫, 小 林 紘 二 郎: 軽 金 属, 31 (1981), 491.
10) A. Tonejc: Met. Trans., 2 (1971),
11) 小 菅張 弓, 高 田秀 男: 軽 金 属, 29 (1979), 64. 12) 鈴 木 壽, 菅 野 幹 宏, 田辺 英 男, 糸 井 一博: 軽 金
属, 28 (1978), 284.
13) 中 谷義 三, 大 西 忠 一, 岡 田 力, 上 西 繁: 軽 金 属, 30 (1980), 18.
14) J. Stid, D. A. Porter and K. E. Easterling: Mater.
Sci. Tech., 1 (1985), 161.
15)
L. Buckerud: Jernkont. Annal., 152 (1968), 109.
16) 小 菅 張 弓, 水 上 一 郎: 軽 金 属, 25 (1975), 48. 17) 三 木 功, 小 菅 張 弓, 長 浜 勝 介: 軽 金 属, 25
(1975), 1.
18) C. McC. Adam and L. M. Hogan: J. Aust. Inst.
Metals, 17 (1972), 437.
19) W. A. Dean: 文 献3), 163.
20) E. Blank: Z. Metallkde., 63 (1972), 315, 324.
21) P. Furrer and H. Warlimont: Z. Metallkde., 64
(1973), 236.
22) H. Ahlborn and D. Merz: Aluminium, 47 (1971),
671.
Vol. 39, No. 2 165
11
23) H. Jones: Mater. Sci. Eng., 5 (1969), 1.
24)
S. L. Langenbeck, W. M. Griffith, G. J. Hildeman
and J. W. Simon: Rapidly Solidified Aluminum
Alloys, ASTM-STP890,
(1986), 410.
25) J. W. Zindel, P. Kurath and H. L. Fraser: High
Strength Powder Aluminum
AlloysII,
TMS-AIME, (1986), 213.
26) W. M. Griffith, R. E. Sanders, Jr. and G. J.
Hildeman:
High Strength
Powder Aluminum
Alloys, TMS-AIME, (1982), 209.
27) D. J. Skinner, K. Okazaki and C. M. Adam: 文 献 24), 211.
28) ASM:
Aluminum:
Properties
and
Physical
Metallurgy, ASM, (1984), 395.
29) A. J. McAlister and J. L. Murray: Bull. Alloy Phase
Diagrams, 8 (1987), 438.
30) D. A. Granger: Light Metal Age, June (1987), 17.
31) D. Shechtman, I. Blech, D. Gratias and J. W.
Cahn: Phys. Rev. Lett., 53 (1984), 1951.
32) 小 特 集 ・準結 晶 の 構 造 と物 性: 日本 金 属 学 会 会 報, 25, (1986), 98.
33) 井 野 博 満, 枝 川 圭 一: 軽 金 属, 37 (1987), 554.
34) K. H. Kuo: Materials Science
Forum, 22-24 (1987),
7.
35) 井 上 明 久, 増 本 健: 工 業 材 料, 36-9 (1988), 38.
36) N. Dudzinski, J. R. Murray, B. W. Mott and B.
Chalmers: J. Inst. Metals, 74 (1947-8), 291.
37)
S. J. Savage and H. Jones: Rapidly Quenched
Metals, ed. T. Masumoto and H. Suzuki, The
Japan Inst. of Metals, Sendai (1981), 159.
38) P. Liu, G. L. Dunlop and L. Arnberg: Internat. J.
Rapid Solidification, 3 (1987), 147.
39)
H. G. Paris, J. W. Mullins and T. H. B. Sanders
Jr.: Aluminium, 59 (1983), 509.
40)
T. Sheppard, H. B. McShane, M. A. Zaidi and G.
H. Tan: J. Mechanical Working Tech., 8 (1983), 43.
41)
W. Rostoker, R. P. Dudek, C. Freda and R. E.
Russell: Internat. J. Powder Met., 9 (1973), 139.
42)
V. A. Phillips: High Strength Powder Metallurgy
Aluminum Alloys, ed. M. J. Koczak and G. J.
Hildeman, The Metallurgical Society of AIME,
(1982), 391.
43)
G. Terlinde, M. Peters, G. Lutjering and C.
Williams: Z. Metallkde., 78 (1987), 607.
44)
M. J. Koczak and M. J. Topolski: High Strength
Powder Metallurgy Aluminum Alloys, ed. M. J.
Koczak and G. J. Hildeman, The Metallurgical
Society of AIME (1982), 297.
45)
"Binary Alloys Phase Diagrams, vol. 1", ed. by T.
B. Massalski, ASM, (1986).
46)
W. L. Fink, K. R. Van Horn and P. M. Budge:
Trans. AIME, Inst. Met. Div., 93 (1931), 421.
47) 原 田 隆 康: 水 曜 会 誌, 9 (1938), 543.
48) 西 村 秀 雄, 松 本 英 太 郎: 日 本 金 属 学 会 誌, 4 (1940), 339.
49)
H. Buckle: Z. Metallkde., 37 (1946), 43.
50) N. N. Glagoleva, V. M. Glazov and G. A. Korol'
kov: Izvest. Akad. Nauk. S.S.S.R.,
8 (1957), 89.
51)
H. W. L. Phillips: "Equilibrium Diagrams of
Aluminium Alloy Systems", Aluminium
Develop-ment Association, (1961), 36.
52) 大 橋照 男, 鈴木 和則, 市川 理 衛: 名古 屋工 大 学報, 23 (1971), 459.
53) 堀 茂 徳, 田 井 英 男, 松 本 英 一: 軽 金 属, 34 (1984), 377.
54)
S. Hori, H. Tai and Narita: "Rapidly Quenched
Metals",
ed. by S. Steeb and H. Warlimont,
Elseviser Science Publishers B. V., (1985), 911.
55)
H. J. Schurnhoff, W. Gruhl and W. G. Burchard:
Z. Metallkde., 74 (1983), 132.
56) 堀 茂 徳, 田 井 英 男, 成 田 幸 郎: 軽 金 属, 32 (1982), 596. 57) 堀 茂 徳, 藤 谷 渉, 田 井 英 男, 古 城 紀 雄: 軽 金 属 学 会 第69回 秋 期 大 会 講 演 概要, (1985), 556. 58) 堀 茂 徳, 佐 治 重 興, 竹 原 晃: 軽 金 属, 31 (1981), 793.59)
S.
Hori,
N.
Furushiro
and
W.
Fujitani:
ALUMINIUM, 57 (1981), 556.
60) 堀 茂 徳: 私 信.
61) W. L. Fink and L. A. Willey: Trans. AIME, 133
(1939), 69.
62) 堀 茂 徳, 佐 治 重 興, 北 川 広 明: 軽 金 属, 24 (1974), 1.
63) V. M. Glazov, G. Lazarev and G. Korolkov:
Metalloved. i term. Obrabotka Metal., 1959 (10),
48; Brutcher Transl. no. 4989.
64)
S. Hori, S. Saji and A. Takehara: "Proc. 4th Int.
Conf. on Rapidly Quenched Metals", Japan Inst.
Metals, Sendai, (1981), 1545.
65) 荒 木 喬, 小 森 進 一: 軽 金 属, 15 (1965), 348. 66) 荒 木 喬, 小 森 進 一: 軽 金 属, 15 (1965), 354. 67) 荒 木 喬, 小 森 進 一: 軽 金 属, 16 (1966), 59. 68) 西 川 精 一, 長 島 信 雄, 沢 口 哲 夫: 軽 金 属, 15 (1965), 23. 69) 西 川 精 一, 長 島 信 雄, 沢 口哲 夫, 小 林 繁 美: 軽 金 属, 18 (1968), 517. 70) 西 川 精 一, 小 林 繁 美: 軽 金 属, 24 (1974), 537. 71) 山 田 始: 軽 金 属, 9-5 (1959), 17 and 23. 72) 山 田 始: 軽 金 属, 10 (1960), 263. 73) 山 田 始: 軽 金 属, 10 (1960), 322. 74) 堀 茂 徳, 佐 治 重 興, 小 林 富 夫: 日本 金 属 学 会 誌, 37 (1973), 1134. 75) 堀 茂 徳, 北 川 広 明, 桝 谷 知 樹, 竹 原 晃: 軽 金 属, 27 (1977), 128. 76) 堀 茂 徳, 佐 治 重 興, 檜 垣 幸 夫: 軽 金 属, 25 (1975), 247. 77) 堀 茂 徳, 近 藤 俊 雄, 池 野 進: 軽 金 属, 28 (1978), 79. 78) 堀 茂 徳, 谷 口 靖, 古 城 紀 雄, 田 井 英 男: 軽 金 属, 37 (1987), 300.79) R. H. Harrington; Trans. ASM, 41 (1949), 443.
80) 松 田 好 夫: 軽 金 属, 22 (1972), 476.
11
82) 三 宅 保 彦: 軽 金 属, 36 (1986), 51.
83)
B. R. Rath, G. P. Mohantry and L. F. Mondolfo: J.
Inst. Metals, 89 (1960/1961), 248.
84)
N. Ryum:. J. Mater. Sci., 10 (1975), 2075.
85) 堀 茂 徳, 古 城 紀 雄, 藤 谷 渉: 軽 金 属, 30(1980), 617.
86) 堀 茂 徳, 雲丹 亀 泰 和, 古 城 紀 雄, 田井 英 男: 軽 金 属, 32 (1982), 408.
87)
S. Hori and N. Furushiro: "Proc. 4th Int. Conf. on
Rapidly Quenched Metals", Japan Inst. Metals,
Sendai, (1981), 1525.
88) 堀 茂 徳, 古 城 紀 雄, 藤 谷 渉: 軽 金 属, 31 (1981), 649.
89)
N. Furushiro and S. Hori: Acta Metall., 33 (1985),
867.
90)
N. Furushiro and S. Hori: "Rapidly Quenched
Metals", ed. by S. Steeb and H. Warlimont,
Elseviser Science Publishers B. V., (1985), 907.
91)
H. W. King: J. Mater. Sci., 1 (1966), 79.
92)
P. G. Partridge and M. C. McConnell: Acta metall.,
35 (1987), 1981.
93)
M. J. Cooper: Acta Metall., 13 (1960) 257.
94) 堀 茂 徳, 松 本英 一, 田井 英 男, 古 城 紀 雄, 佐 々木 明: 軽 金 属, 38 (1988), 147.
95)
N. L. Peterson and S. J. Rothman: Phys. Rev., 131
(1970), 3264.
96) 大 橋 照 男, 市 川 理 衛: 日 本 金 属 学 会 誌, 34 (1970), 356.
97)
G. Falkenhagen and W. Hofmann: Z. Metallkde., 43
(1952) 69.
98)
L. M. Burov and A. A. Yakumin: Russ. J. Phys.
Chem., 39 (1965), 1055.
99)
L. M. Burov and N. L. Varichi: Fiz. Metall.
Metallov-ed., 16 (1963), 530.
100)
E. Babic, E. Girt, R. Krsnik, B. Leontic, M. Ocko,
Z. Vucic and I. Zovic: Phys. Status Solidi, (a), 16
(1973), K21.
101) H. Warlimont, W. Zingg and P. Furrer: Met. Sci.
and Engg., 23 (1976), 101.
102) J. Bletry: J. Phys. Chem. Solids, 31 (1970), 1263.
103) D. Levine and P. J. Steinhardt: Phys. Rev. Lett., 53
(1984), 2477.
104) D. Levineand, P. J. Steinhardt: Phys. Rev., B34
(1986), 266.
105) 麻 田 敬 雄, 古 城 紀 雄, 堀 茂 徳: 日本 金 属 学 会 第 101回 大 会 (S. 62秋) 講 演予 稿, 450.
