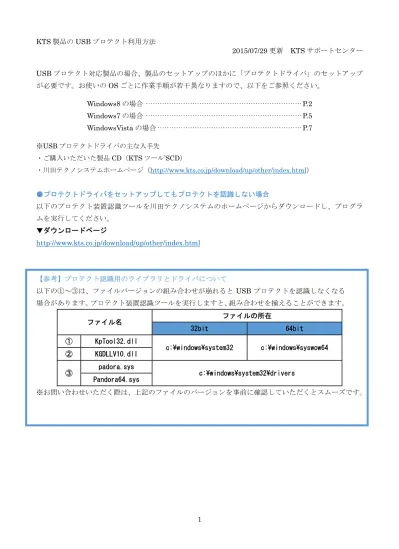

KTS 製品の USB プロテクト利用方法
2015/07/29 更新 KTS サポートセンター
1
USB プロテクト対応製品の場合、製品のセットアップのほかに「プロテクトドライバ」のセットアップ
が必要です。お使いの
OS ごとに作業手順が若干異なりますので、以下をご参照ください。
Windows8 の場合 ··· P.2
Windows7 の場合 ··· P.5
WindowsVista の場合 ··· P.7
※USB プロテクトドライバの主な入手先
・ご購入いただいた製品
CD（KTS ツール’SCD）
・川田テクノシステムホームページ（
http://www.kts.co.jp/download/up/other/index.html
）
●プロテクトドライバをセットアップしてもプロテクトを認識しない場合
以下のプロテクト装置認識ツールを川田テクノシステムのホームページからダウンロードし、プログラ
ムを実行してください。
▼ダウンロードページ
http://www.kts.co.jp/download/up/other/index.html
【参考】プロテクト認識用のライブラリとドライバについて
以下の①～③は、ファイルバージョンの組み合わせが崩れると
USB プロテクトを認識しなくなる
場合があります。プロテクト装置認識ツールを実行しますと、組み合わせを揃えることができます。
ファイル名
ファイルの所在
32bit
64bit
①
KpTool32.dll
c:\windows\system32
c:\windows\syswow64
②
KGDLLV10.dll
③
padora.sys
c:\windows\system32\drivers
Pandora64.sys
※お問い合わせいただく際は、上記のファイルのバージョンを事前に確認していただくとスムーズです。
2
Windows 8 の場合
（１）「
kts_usbdriver32_64_1402.zip」
をダウンロードし、圧縮ファイルを解凍しておきます。 ※後で参照しますので、解凍先フォルダを覚えておいてください。 （２） プロテクト装置をUSB ポートに接続します。 （３） スタート画面の何もないところで、マウス右ボタンクリックし、画面左下の「すべてのアプリ」を クリックします。 画面 1－1 すべてのアプリの表示 （４） 「コントロールパネル」をクリックします。 画面 1－2 コントロールパネルの表示 （５） 「システムとセキュリティ」をクリックします。 画面 1－3 コントロールパネル （６） 「システム」にある「デバイスマネージャー」をクリックします。 画面 1－4 デバイスマネージャーの起動3
（７） 以下の画面が表示されます。この中から「ほかのデバイス」－「不明なデバイス」という項目を表示 させて下さい。 画面 1－5 Windows セキュリティ （８） 「不明なデバイス」という項目名の上で右クリックして、メニューの中の「ドライバーソフトウェア の更新」を選択します。 （９） 以下の画面が表示されます。[コンピューターを参照してドライバーソフトウェアを検索します(R)] を選択します。 画面 1－6 検索の開始 （１０）（1）で解凍した「kts_usbdriver32_64_1402.zip」フォルダを、OS のタイプに応じて選択します。 (例)解凍先フォルダが「C:¥KTS_USB_PROTECT」の場合32bit 版の場合「C:¥KTS_USB_PROTECT¥
WIN2000
」 64bit 版の場合「C:¥KTS_USB_PROTECT ¥WOW64
」 参照先を指定後、[次へ(N)]ボタンをクリックして下さい。4
（１１）以下のメッセージが表示されましたら、インストールは終了です。 ［閉じる］ボタンをクリックして下さい。 画面１－8 ドライバーのインストールの終了 （１２）プロテクトが正常に認識されると「デバイスマネージャー」の表示は以下のようになります。 画面１－9 正常に認識されたプロテクト （１３）以下のメッセージが表示された場合、（10）で指定したドライバーが正しくない可能性があります。 この画面を閉じた後、OS を確認し、再インストールを実施して下さい。 画面１－10 ドライバーのインストールに失敗した場合プロテクトドライバをセットアップしてもプロテクトを認識しない場合は、P.1 をご参照ください。
5
Windows 7 の場合
（１）「
kts_usbdriver32_64_1402.zip」
をダウンロードし、この圧縮ファイルを解凍します。 ※後で参照しますので、解凍先フォルダを覚えておいてください。 （２） プロテクト装置をUSB ポートに接続します。 （３） 以下のメッセージが表示された場合、右上の[×]をクリックして下さい。 画面２－１ USB ポートにプロテクトを接続したとき （４） デバイスマネージャーを起動します。スタートメニューの「コンピューター」の上で右クリックして、 メニューの中の「プロパティ」を選択します。さらに画面左側の「デバイスマネージャー」をクリッ クします。 画面２－２ デバイスマネージャーの起動 （５） 以下の画面が表示されます。この中から「？ほかのデバイス」－「！不明なデバイス」という項目を 表示させて下さい。 画面２－３ デバイスマネージャー （６） 「！不明なデバイス」という項目名の上で右クリックして、メニューの中の「ドライバーソフトウェ アの更新」を選択します。 （７） 以下の画面が表示されます。[コンピューターを参照してドライバーソフトウェアを検索します(R)] を選択します。 画面２－４ 検索の開始6
（８） （1）で解凍した「kts_usbdriver32_64_1402.zip」フォルダを、OS のタイプに応じて選択します。 (例)解凍先フォルダが「C:¥KTS_USB_PROTECT」の場合
32bit 版の場合「C:¥KTS_USB_PROTECT¥
WIN2000
」 64bit 版の場合「C:¥KTS_USB_PROTECT ¥WOW64
」 参照先を指定後、[次へ(N)]ボタンをクリックして下さい。 画面２－５ ドライバファイルの指定 （９） ドライバーのセットアップ時に以下の画面が表示されます。[このドライバーソフトウェアをインス トールします(I)]を選択します。 画面２－６ Windows セキュリティ （１０）以下のメッセージが表示されましたら、インストールは終了です。 画面２－７ ドライバのインストールの終了 （１１）プロテクトが正常に認識されると「デバイスマネージャー」の表示は以下のようになります。 画面２－８ 正常に認識されたプロテクトプロテクトドライバをセットアップしてもプロテクトを認識しない場合は、P.1 をご参照ください。
7
Windows Vista の場合
（１）「
kts_usbdriver32_64_1402.zip」
をダウンロードし、この圧縮ファイルを解凍します。 ※後で参照しますので、解凍先フォルダを覚えておいてください。 （２） プロテクト装置をUSB ポートに接続します。自動的にドライバのセットアップが開始されます。 ドライバがインストールされていない場合は、ハードウェアウィザードが起動します。[ドライバソ フトウェアを検索してインストールします(推奨)(L)]を選択します。 画面１－１ USB ポートにプロテクトを接続したとき （３） [オンラインで検索しません(D)]を選択します。 画面１－２ ハードウェアウィザードの起動 （４） [コンピュータを参照してドライバソフトウェアを検索します(上級)(R)]を選択します。 画面１－３ 検索の開始8
（５） （1）で解凍した「kts_usbdriver32_64_1402.zip」フォルダを、OS のタイプに応じて選択します。
(例)解凍先フォルダが「C:¥KTS_USB_PROTECT」の場合 32bit 版の場合「C:¥KTS_USB_PROTECT¥
