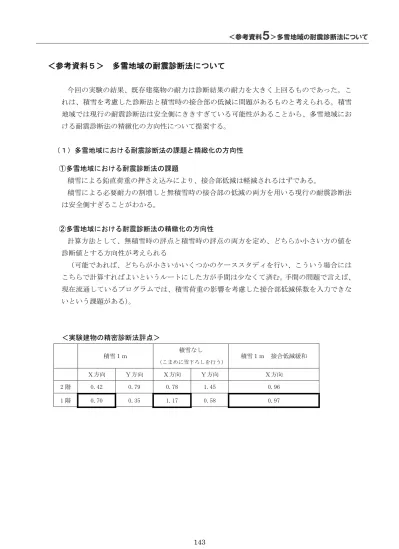

＜参考資料５＞ 多雪地域の耐震診断法について
今回の実験の結果、既存建築物の耐力は診断結果の耐力を大きく上回るものであった。こ れは、積雪を考慮した診断法と積雪時の接合部の低減に問題があるものと考えられる。積雪 地域では現行の耐震診断法は安全側にききすぎている可能性があることから、多雪地域にお ける耐震診断法の精緻化の方向性について提案する。 （１）多雪地域における耐震診断法の課題と精緻化の方向性 ①多雪地域における耐震診断法の課題 積雪による鉛直荷重の押さえ込みにより、接合部低減は軽減されるはずである。 積雪による必要耐力の割増しと無積雪時の接合部の低減の両方を用いる現行の耐震診断法 は安全側すぎることがわかる。 ②多雪地域における耐震診断法の精緻化の方向性 計算方法として、無積雪時の評点と積雪時の評点の両方を定め、どちらか小さい方の値を 診断値とする方向性が考えられる （可能であれば、どちらが小さいかいくつかのケーススタディを行い、こういう場合には こちらで計算すればよいというルートにした方が手間は少なくて済む。手間の問題で言えば、 現在流通しているプログラムでは、積雪荷重の影響を考慮した接合部低減係数を入力できな いという課題がある）。 ＜実験建物の精密診断法評点＞ 積雪１ｍ 積雪なし （こまめに雪下ろしを行う） 積雪１ｍ 接合低減緩和 Ｘ方向 Ｙ方向 Ｘ方向 Ｙ方向 Ｘ方向 2 階 0.42 0.79 0.78 1.45 0.96 1 階 0.70 0.35 1.17 0.58 0.97（２）多雪地域における耐震診断法の提案 ①多雪地域における耐震診断のルート 無積雪時の評点と積雪時の評点の両者を求め、低いほうの評点を当該建物の耐震診断評点 とする。なお、積雪時の評点を求める際は、多雪地域における柱接合部による低減係数 f、 Cf を用いる。 ＜多雪地域の耐震診断のルート＞ 積雪時の評点 無積雪時の評点 比 較 多雪地域用接合部低減 係数f、Cfの適用
小さいほうを評点
②多雪地域における一般診断法の柱接合部による低減係数 多雪地域における一般診断法の「(c) 柱接合部による低減係数 f」は以下の表による。 1)積雪深 1m の場合（雪下ろしをおこなう場合） a) 最上階（平屋建ての 1 階を含む） 壁強さ 2.5kN 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 倍率C 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 基礎 Ⅱ Ⅲ 接合部 Ⅰ 1.0 0.85 0.7 1.0 0.85 0.7 1.0 0.8 0.55 1.0 0.7 0.4 接合部 Ⅱ 1.0 0.85 0.7 1.0 0.85 0.7 0.8 0.7 0.55 0.65 0.5 0.4 接合部 Ⅲ 0.95 0.8 0.7 0.75 0.7 0.7 0.6 0.55 0.55 0.5 0.45 0.4 接合部 Ⅳ 0.8 0.7 0.8 0.7 0.35 0.7 0.55 0.55 0.55 0.4 0.4 0.4b) ２階建ての１階、３階建ての１階及び３階建ての２階 壁強さ 2.5kN 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 倍率C 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 基礎 Ⅱ Ⅲ 接合部 Ⅰ 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 1.0 0.85 0.7 接合部 Ⅱ 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 1.0 0.85 0.7 接合部 Ⅲ 1.0 1.0 1.0 1.0 0.95 0.9 0.8 0.8 0.8 0.75 0.7 0.7 接合部 Ⅳ 1.0 1.0 1.0 0.9 0.9 0.9 0.8 0.8 0.8 0.7 0.7 0.7 2)積雪深 2m の場合（雪下ろしをおこなわない場合） a) 最上階（平屋建ての 1 階を含む） 壁強さ 2.5kN 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 倍率C 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 基礎 Ⅱ Ⅲ 接合部 Ⅰ 1.0 1.0 1.0 1.0 0.9 0.85 1.0 0.85 0.7 1.0 0.75 0.55 接合部 Ⅱ 1.0 1.0 1.0 1.0 0.9 0.85 0.85 0.75 0.7 0.75 0.6 0.55 接合部 Ⅲ 1.0 1.0 1.0 0.95 0.9 0.85 0.75 0.7 0.7 0.60 0.55 0.55 接合部 Ⅳ 1.0 1.0 1.0 0.85 0.85 0.85 0.7 0.7 0.7 0.55 0.55 0.55 b) ２階建ての１階、３階建ての１階及び３階建ての２階 壁強さ 2.5kN 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 倍率C 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 基礎 Ⅱ Ⅲ 接合部 Ⅰ 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 接合部 Ⅱ 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 接合部 Ⅲ 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 0.9 0.95 0.85 0.8 接合部 Ⅳ 1.0 1.0 1.0 1.0 1.0 1.0 0.9 0.9 0.9 0.8 0.8 0.8
3)積雪深 2.5m の場合（雪下ろしをおこなわない場合） a) 最上階（平屋建ての 1 階を含む） 壁強さ 2.5kN 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 倍率C 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 基礎 Ⅱ Ⅲ 接合部 Ⅰ 1.0 1.0 1.0 1.0 0.90 0.85 1.0 0.85 0.7 1.0 0.75 0.55 接合部 Ⅱ 1.0 1.0 1.0 1.0 0.90 0.85 0.85 0.75 0.7 0.75 0.6 0.55 接合部 Ⅲ 1.0 1.0 1.0 0.95 0.9 0.85 0.75 0.7 0.7 0.6 0.55 0.55 接合部 Ⅳ 1.0 1.0 1.0 0.85 0.85 0.85 0.7 0.7 0.7 0.55 0.55 0.55 b) ２階建ての１階、３階建ての１階及び３階建ての２階 壁強さ 2.5Kn 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 倍率C 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 基礎 Ⅱ Ⅲ 接合部 Ⅰ 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.95 0.95 接合部 Ⅱ 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.95 0.95 接合部 Ⅲ 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 0.9 1.0 0.95 0.95 接合部 Ⅳ 1.0 1.0 1.0 1.0 1.0 1.0 0.9 0.9 0.9 0.95 0.95 0.95 この表において、接合部Ⅰ～Ⅳの仕様は以下の通り。 接合部Ⅰ 式（１）、（２）に示すＮ値計算により求めた接合仕様 接合部Ⅱ 羽子板ボルト、山形プレートVP、かど金物 CP-T、CP-L、込み栓 接合部Ⅲ ほぞ差し、釘打ち、かすがい（構面の両端が通し柱の場合） 接合部Ⅳ ほぞ差し、釘打ち、かすがい
③多雪地域における精密診断法１保有耐力診断法の柱接合部による低減係数 多雪地域における精密診断法１保有耐力診断法の「(1-c) 柱接合部による低減係数 Cf」は以 下の表による。 1)積雪深 1m の場合（雪下ろしをおこなう場合） a) 最上階（平屋建ての 1 階を含む） 壁の基準耐力 （kN／m） 2.5 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 基礎の仕様 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 基礎 基礎 Ⅰ Ⅱ Ⅲ 式(1)、(2)に適 合する仕様 1.0 0.85 0.7 1.0 0.85 0.7 1.0 0.8 0.55 1.0 0.7 0.4 3kN 以上 1.0 0.85 0.7 1.0 0.85 0.7 0.8 0.7 0.55 0.65 0.5 0.4 3kN 未満（構面 の両端が通し 柱の場合） 0.95 0.8 0.7 0.75 0.7 0.7 0.6 0.55 0.55 0.5 0.45 0.4 接 合 部 の 仕 様 3kN 未満 0.8 0.7 0.8 0.7 0.35 0.7 0.55 0.55 0.55 0.4 0.4 0.4 b) ２階建ての１階、３階建ての１階及び３階建ての２階 壁の基準耐力 2.5 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 （kN／m） 基礎の仕様 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 基礎 基礎 Ⅰ Ⅱ Ⅲ 式(1)、(2)に適 合する仕様 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 1.0 0.85 0.7 3kN 以上 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 1.0 0.85 0.7 3kN 未満（構面 の両端が通し 柱の場合） 1.0 1.0 1.0 1.0 0.95 0.9 0.8 0.8 0.8 0.75 0.7 0.7 接 合 部 の 仕 様 3kN 未満 1.0 1.0 1.0 0.9 0.9 0.9 0.8 0.8 0.8 0.7 0.7 0.7 2)積雪深 2m の場合（雪下ろしをおこなわない場合） a) 最上階（平屋建ての 1 階を含む） 壁の基準耐力 2.5 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 （kN／m） 基礎の仕様 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 基礎 基礎 Ⅰ Ⅱ Ⅲ 式(1)、(2)に適 合する仕様 1.0 1.0 1.0 1.0 0.9 0.85 1.0 0.85 0.7 1.0 0.75 0.55 3kN 以上 1.0 1.0 1.0 1.0 0.9 0.85 0.85 0.75 0.7 0.75 0.6 0.55 3kN 未満（構面 の両端が通し 柱の場合） 1.0 1.0 1.0 0.95 0.9 0.85 0.75 0.7 0.7 0.60 0.55 0.55 接 合 部 の 仕 様 3kN 未満 1.0 1.0 1.0 0.85 0.85 0.85 0.7 0.7 0.7 0.55 0.55 0.55
b) ２階建ての１階、３階建ての１階及び３階建ての２階 壁の基準耐力 2.5 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 （kN／m） 基礎の仕様 基礎 Ⅰ 基礎 Ⅱ 基礎Ⅲ 基礎Ⅰ 基礎Ⅱ 基礎Ⅲ 基礎Ⅰ 基礎Ⅱ 基礎 Ⅲ 基礎 基礎 基礎Ⅰ Ⅱ Ⅲ 式(1)、(2)に適 合する仕様 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 3kN 以上 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.9 0.8 3kN 未満（構面 の両端が通し 柱の場合） 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 0.9 0.95 0.85 0.8 接 合 部 の 仕 様 3kN 未満 1.0 1.0 1.0 1.0 1.0 1.0 0.9 0.9 0.9 0.8 0.8 0.8 3)積雪深 2.5m の場合（雪下ろしをおこなわない場合） a) 最上階（平屋建ての 1 階を含む） 壁の基準耐力 2.5 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 （kN／m） 基礎の仕様 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 基礎 基礎 Ⅰ Ⅱ Ⅲ 式(1)、(2)に適 合する仕様 1.0 1.0 1.0 1.0 0.90 0.85 1.0 0.85 0.7 1.0 0.75 0.55 3kN 以上 1.0 1.0 1.0 1.0 0.90 0.85 0.85 0.75 0.7 0.75 0.6 0.55 3kN 未満（構面 の両端が通し 柱の場合） 1.0 1.0 1.0 0.95 0.9 0.85 0.75 0.7 0.7 0.6 0.55 0.55 接 合 部 の 仕 様 3kN 未満 1.0 1.0 1.0 0.85 0.85 0.85 0.7 0.7 0.7 0.55 0.55 0.55 b) ２階建ての１階、３階建ての１階及び３階建ての２階 壁の基準耐力 2.5 未満 2.5 以上 4.0 未満 4.0 以上 6.0 未満 6.0 以上 （kN／m） 基礎の仕様 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 Ⅰ 基礎 Ⅱ 基礎 Ⅲ 基礎 基礎 基礎 Ⅰ Ⅱ Ⅲ 式(1)、(2)に適 合する仕様 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.95 0.95 3kN 以上 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 1.0 0.95 0.95 3kN 未満（構面 の両端が通し 柱の場合） 1.0 1.0 1.0 1.0 1.0 1.0 0.95 0.9 0.9 1.0 0.95 0.95 接 合 部 の 仕 様 3kN 未満 1.0 1.0 1.0 1.0 1.0 1.0 0.9 0.9 0.9 0.95 0.95 0.95 基礎Ⅰ～Ⅳの仕様は以下の通り。ただし、2 階、3 階に対しては基礎Ⅰの欄の数値を用いる。 基礎Ⅰ 健全な鉄筋コンクリートの布基礎又はべた基礎 基礎Ⅱ ひび割れのある鉄筋コンクリートの布基礎又はべた基礎、無筋コンクリートの 布基礎、柱脚に足固めを設けた玉石基礎 基礎Ⅲ その他の基礎
④多雪地域におけるＮ値計算式 (a)平屋部分の柱又は 2 階建て部分の 2 階の柱の場合
N=A1×B1－L … （１）
A1：当該柱の両端における軸組の倍率の差（正の値とする。片側のみに軸組が取り付く 場合は当該軸組の倍率）の数値。ただし、筋かいを設けた軸組の場合には別記の補 正を加えたものとする。 B1：周辺部材による押さえ（曲げ戻し）の効果を示す係数で出隅の柱においては 0.8、 そのほかの柱においては0.5 とする。 Ｌ：鉛直荷重による押さえの効果を示す係数で、出隅の柱においては 0.4＋0.029×d、 その他の柱においては0.6＋0.057×d とする。ここで、d は積雪深（単位 cm）。 (b)2 階建ての部分における 1 階柱の場合N=A1×B1＋A2×B2－L … （２）
A1、B1：式（１）に同じ。 A2：当該柱に連続する 2 階柱の両側における軸組の倍率の差（正の値とする。片側のみ に軸組が取り付く場合は当該軸組の倍率）の数値。ただし、筋かいを設けた軸組の 場合には別記の補正を加えたものとする。（当該2 階柱の引き抜き力が、他の柱等 によって下階に伝達される場合は0 とする。） B1：2 階の周辺部材による押さえ（曲げ戻し）の効果を示す係数で、2 階の出隅の柱に おいては0.8、そのほかの柱においては 0.5 とする。 Ｌ：鉛直荷重による押さえの効果を示す係数で、出隅の柱においては1＋0.029×d、そ の他の柱においては1.6＋0.057×d とする。ここで、d は積雪深（単位 cm）。＜解 説＞ 積雪荷重による柱－横架材接合部の押さえ込み効果を見かけ上、接合金物の許容耐力が上 昇したとして、積雪時の柱接合部による低減係数f、ならびに Cf を求める。 出隅柱、その他の柱の負担面積を平成12 年告示 1460 号「木造の継手及び仕口の構造方法 を定める件」の技術的背景と同様に図2 のとおり仮定する。 出隅の柱 その他の柱 0.6 0.91 0.6 0.91 0.6 1.82 1.82 図2 出隅とその他の柱の負担面積 積雪荷重Ws は平成 12 年告示第 1455 号に基づいた耐震診断で用いる下記の式を用いて算 出する。 Ws=0.013×d kN/m2/cm 以上の仮定により、1m、2m、2.5m 積雪による柱に作用する鉛直荷重の増加分は表 1 の通 りとなる。 表1 積雪荷重によって増加する負担荷重（kN） 積雪深 出隅の柱 その他の柱 1 m 2.964 5.726 2 m 5.928 11.451 2.5 m 7.410 14.314 耐震診断の柱接合部による低減係数誘導に用いられている接合方法とその許容耐力を表 2 に示す。積雪時にはこの許容耐力が積雪荷重の分だけ見かけ上の許容耐力が上昇したと見な す。その値を表2 にあわせて示した。なお、ここで対象は端部の柱とした。
表2 接合部低減係数の誘導に用いられている接合法と積雪時の見かけの許容耐力(kN) 代表する 接合方法 許容耐力 積雪1m 2m 2.5m ほぞ差し、釘うち、か すがい なし 0.0 2.96 5.93 7.41 ほぞ差し、釘うち、か すがい（構面の両端が 通し柱の場合） かすがい 1.62 4.58 7.55 9.03 CP-T CP-T 5.07 8.03 11.00 12.48 HD-20 HD-20 20.0 22.96 25.93 27.41 表 3 は接合部の低減係数を決定するための解析結果のまとめを示したものである。壁の基 準耐力別に接合部の許容耐力を横軸にとり、縦軸を低減係数として、グラフで示したものが 図3 である。該当する積雪時の接合部の見かけ許容耐力はこのグラフ上にあるものとして求 める。ただし、HD20 の許容耐力が離れているため、直前の 2 点を伸ばし、低減係数 1.0 と 交わった点を求め、グラフを修正した。図中○で示した点が修正した点であり、見かけの接 合部耐力に対して求めた低減係数を●で示した。 以上の手順でそれぞれの接合法に対して求めた積雪時の低減係数のまとめを表4 に示した。 この表に基づいて耐震診断の柱接合部の低減と同様の方法で一般診断法と精密診断の保有耐 力診断法の低減係数を誘導した。
積雪1m 積雪2m 積雪2.5m 許容耐力2kN/m 0.96 1.00 0.82 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力2kN/m 1.00 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力2kN/m 1.00 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低 減係数 積雪1m 積雪2m 積雪2.5m 許容耐力4kN/m 0.68 0.97 0.77 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力4kN/m 0.94 1.00 0.85 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力4kN/m 0.94 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低 減係数 積雪1m 積雪2m 積雪2.5m 許容耐力7kN/m 0.48 0.63 0.41 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力7kN/m 0.54 0.76 0.61 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力7kN/m 0.67 0.82 0.60 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低 減係数 積雪1m 積雪2m 積雪2.5m 許容耐力2kN/m 1.00 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力2kN/m 1.00 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力2kN/m 1.00 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低 減係数
積雪1m 積雪2m 積雪2.5m 許容耐力4kN/m 0.88 1.00 0.97 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力4kN/m 1.00 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力4kN/m 1.00 1.00 1.00 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低 減係数 積雪1m 積雪2m 積雪2.5m 許容耐力7kN/m 0.97 0.77 0.68 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力7kN/m 1.00 0.81 0.94 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低減 係数 許容耐力7kN/m 1.00 1.00 0.94 0 0.2 0.4 0.6 0.8 1 1.2 0 5 10 15 20 接合部見かけの許容耐力 低 減係数 図3 積雪を考慮した接合部低減係数 表3 構面の耐力低減係数 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 2 階 2 4 7 金物なし 0.7 0.35 0.2 端部通し柱 内部金物なし 0.7 0.6 0.35 CP-T 1 0.8 0.5 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 1 階 2 4 7 金物なし － 0.8 0.6 端部通し柱 内部金物なし － 0.8 0.6 CP-T － 1 0.8 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1 （木造住宅の耐震診断と補強方法資料編より抜粋）

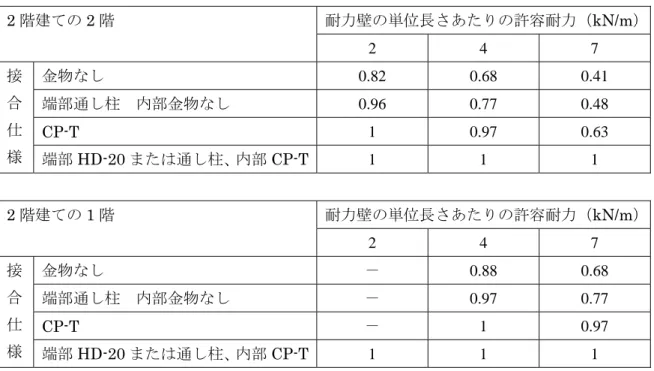

表4-1 1m 積雪時の構面の耐力低減係数 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 2 階 2 4 7 金物なし 0.82 0.68 0.41 端部通し柱 内部金物なし 0.96 0.77 0.48 CP-T 1 0.97 0.63 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 1 階 2 4 7 金物なし － 0.88 0.68 端部通し柱 内部金物なし － 0.97 0.77 CP-T － 1 0.97 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1 表4-2 2m 積雪時の構面の耐力低減係数 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 2 階 2 4 7 金物なし 1 0.85 0.54 端部通し柱 内部金物なし 1 0.94 0.61 CP-T 1 1 0.76 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 1 階 2 4 7 金物なし － 1 0.81 端部通し柱 内部金物なし － 1 0.94 CP-T － 1 1 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1

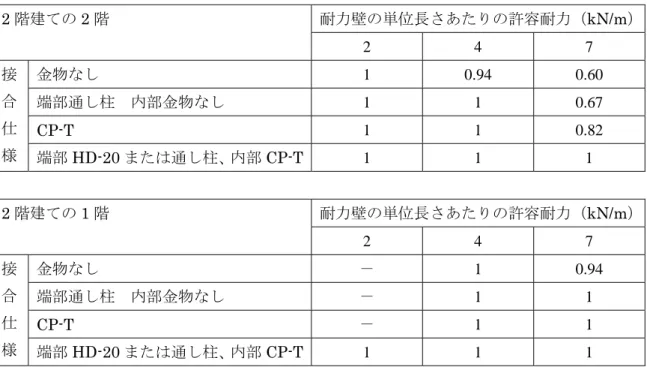

表4-3 2.5m 積雪時の構面の耐力低減係数 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 2 階 2 4 7 金物なし 1 0.94 0.60 端部通し柱 内部金物なし 1 1 0.67 CP-T 1 1 0.82 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1 耐力壁の単位長さあたりの許容耐力（kN/m） 2 階建ての 1 階 2 4 7 金物なし － 1 0.94 端部通し柱 内部金物なし － 1 1 CP-T － 1 1 接 合 仕 様 端部 HD-20 または通し柱、内部 CP-T 1 1 1 以上は、耐震診断の低減係数を誘導した方法に沿って、出隅の接合部を対象に多雪地の低 減係数の誘導を試みたものである。 積雪は出隅以外の柱においてその影響が大きいと思われ、実際は、Ｎ値計算式に積雪の影 響を考慮した式（１）、（２）によって、耐力壁の許容耐力が極端に大きい場合を除き、大半 の接合部は低減がかからなくなるものと予想される。 実際、対象とした建物ではすべての接合部において（１）、（２）式がマイナスとなり、接 合部の低減はかからなかった。
