RZ/A1H グループ QE for Video Display Controller 5 サンプルプログラム

RZ/A1H グループ

QE for Video Display Controller 5 サンプルプログラム

要旨

本アプリケーションノートでは、ルネサス製マイコンに対応する統合開発環境"e2 studio"用のプラグイン である"QE for Video Display Controller 5"と連携する Video Display Controller 5 (VDC5)サンプルアプリケー ションについて説明します。"QE for Video Display Controller 5"は、表示機器を搭載した繰み込みシステム開 発において、表示制御をグラフィカルな I/F でサポートするツールになります。

動作確認デバイス

RZ/A1H グループ R01AN3430JJ0100 Rev.1.00 2016.09.14

目次

1.

概要 ... 3

2.

動作条件 ... 4

3.

ハードウェア説明 ... 5

3.1 ハードウェア構成 ... 5

4.

ソフトウェア説明 ... 6

4.1 動作概要 ... 6 4.2 サンプルソフトウェア詳細 ... 7 4.3 メモリマップ ... 8 4.4 使用する周辺機能 ... 8 4.5 使用割り込み一覧 ... 8 4.6 関数仕様 ... 8

5.

サンプルプログラムと"QE for Video Display Controller 5"の使用方法 ... 9

5.1 "QE for Video Display Controller 5"で生成したヘッダファイルでの表示確認手順 ... 9

5.1.1 サンプルプロジェクトのインポート ... 9

5.1.2 "QE for Video Display Controller 5"の起動... 12

5.1.3 表示機器情報の設定 ... 12

5.1.4 ヘッダファイルの生成 ... 19

5.1.5 サンプルプロジェクトのビルド ... 20

5.1.6 デバッガの設定と表示確認 ... 21

5.2 "QE for Video Display Controller 5"を使用したリアルタイム調整機能 ... 24

5.3 "QE for Video Display Controller 5"のイメージダウンロード機能 ... 25

6.

ユーザ環境に適応するには... 26

6.1 CPU 及びボードの初期化 ... 26 6.2 VDC5 の動作設定 ... 26 6.2.1 パネルクロックの設定 ... 27 6.2.2 LVDS PLL を使用したパネルクロックの生成 ... 28 6.3 GPIO の設定 ... 29

7.

参考ドキュメント ... 30

1. 概要

VDC5 は、図 1-1 に示すように複数のブロックで構成されている為、表示確認を行うだけでも VDC5 の仕 様を理解しいくつもの設定を行う必要があります。そこで、本サンプルプログラムと"QE for Video Display Controller 5"を使用する事で VDC5 の仕様を理解する必要なく短期間で表示機器の接続確認ができる環境を 準備しました。"QE for Video Display Controller 5"は、表示制御をグラフィカルな I/F でサポートするツール になり、使用する表示機器の情報を入力することで、表示制御に必要な情報をヘッダファイルで出力しま す。そのヘッダファイルをもとに本サンプルプログラムが VDC5 の設定を行います。また、ツールには、リ アルタイムでタイミングを調整する機能があり、使用する表示機器を接続したまま微調整を行ってから、 ヘッダファイルを出力する事も可能です。以降に本サンプルプログラムについて記載します。 図 1-1 VDC5 ブロック構成 入力制御部 スケーリング部 画質改善部 画質合成部 出力制御部 出力画像生成部 システム部 VDC5 RAM 画質合成部 スケーリング部 グラフィックス内部バス 表示 主要な設定ブロック

2. 動作条件

本アプリケーションノートのサンプルプログラムは、下記の条件で動作を確認しています。 表 2-1 動作確認条件 項目 内容 使用マイコン RZ/A1H 動作周波数 CPU クロック(Iφ) ：400MHz 画像処理クロック(Gφ) ：266.67MHz 内部バスクロック(Bφ) ：133.33MHz 周辺クロック 1(P1φ) ：66.67MHz 周辺クロック 0(P0φ) ：33.33MHz 動作電圧 電源電圧(I/O) ：3.3V 電源電圧(内部)：1.18V 統合開発環境 統合開発環境

Renesas "e2 studio" Version: 4.3.1.0001 C コンパイラ GNUARM-NONE-EABI Toolchain v14.02 動作モード ブートモード 0(注 1) (CS0 空間 16 ビットブート) 使用ボード ボード ・RSK CPU board(YR0K77210C000BE) ・RSK TFT APP Board(YROK77210C000BE) エミュレータ J-Link LITE ARM debugger

ボード設定

( ジャンパー / スイッチ )

・RSK CPU board(YR0K77210C000BE)

SW4-1 OFF, SW4-2 OFF, SW4-3 OFF, SW4-4 OFF, SW4-5 OFF, SW4-6 OFF, SW4-7 OFF, SW4-8 OFF

SW6-1 ON, SW6-2 ON, SW6-3 ON, SW6-4 ON, SW6-5 ON, SW6-6 ON JP11 2-3, JP12 1-2, JP21 1-2, JP18 1-2

・RSK TFT APP Board(YROK77210C000BE)

3. ハードウェア説明

3.1

ハードウェア構成

図 3-1 にサンプルプログラムのハードウェア構成を示します。

図 3-1 サンプルプログラムのハードウェア構成

YR0K77210C000BE(CPU Board) YROK77210C000BE(RSK TFT APP Board)

PC

J-Link LITE ARM debugger

4. ソフトウェア説明

4.1

動作概要

サンプルプログラムでは図 4-1 に示すように、クロックや割り込み、MMU などの CPU の初期化や、外部 メモリとのバス設定などボードの初期化を行い、"QE for Video Display Controller 5"から出力されたヘッダ ファイルをもとに VDC5 の動作設定を行った後、表示制御に使用される GPIO 設定を行っています。 図 4-1 サンプルプログラムの動作概要 スタート CPUの初期化 VDC5の動作設定 GPIOの設定 エンド ボードの初期化 クロックや割り込み、MMUなどのCPUの初期化を行う。 外部メモリとのバス設定などボードの初期化を行う。 表示制御に必要な情報(ヘッダファイル)を元に VDC5の設定を行う。 表示機器に接続される制御信号など、GPIOの設定を行う。

4.2

サンプルソフトウェア詳細

図 4-2 に VDC5 の動作設定の詳細を記載します。VDC5 の動作設定は、"QE for Video Display Controller 5" が出力したヘッダファイルをもとに行います。 図 4-2 VDC5 の動作設定フロー 表示機器の設定が正しく行われた場合、図 4-3 に示す画面が表示されます。 図 4-3 表示画面 GRAPHICS_GraphicsSample エンド VDC5の割り込みハンドラをINTCに登録します。 VDC5の初期化設定を行います。 ・VDC5ドライバの初期化とクロックの供給設定 ・同期信号の設定 ・ディスプレイ出力信号の設定 液晶に表示するデータを作成します。 グラフィックスサーフェス生成処理(VDC5ドライバラッパ関数) SetInterrupt() SetGraphicsData() GRPDRV_GraphicsCreateSurface() R_VDC5_CallbackISR() GRPDRV_StartSurfaces() WaitVsync() GRAPHICS_SetLcdPanel() GRPDRV_Init() 指定されたVDC5割り込みコールバック関数の登録 サーフェス動作開始処理(VDC5ドライバラッパ関数) VDC5の設定が垂直同期信号(Vsync)で更新される為、その待ちを行います。 液晶のリフレッシュレートが約60Hzである為、待ちは約16.6msecになります。 VDC5の設定更新後、液晶制御信号のGPIO設定を行います。 VDC5の設定前に行うと、想定外のタイミングで制御信号が出力される可能性があります。

4.3

メモリマップ

本、サンプルプログラムで使用する固有セクションは以下の通りです。 表 4-1 サンプルプログラムで使用する固有セクション 領域の名前 タイプ 内容 VRAM_SECTION_1 ZI Data 表示データが格納されるバッファ 大容量内蔵 RAM の固定アドレス(0x60500000)に 非キャッシュ領域で配置。

4.4

使用する周辺機能

表 4-2 にサンプルプログラムが使用する周辺機能と用途を示します。 表 4-2 使用する周辺機能と用途 周辺機能 用途 ビデオディスプレイコントローラ 5(VDC5) チャネル 0 ディスプレイ表示  グラフィックス(2)を使用  色形式 RGB888 割り込みコントローラ(INTC) VDC5 チャネル 0 の割り込み制御  レジスタ更新待ち 大容量内蔵 RAM VRAM  表示バッファとして内蔵 RAM を使用

4.5

使用割り込み一覧

表 4-3 にサンプルプログラムで使用する割り込みを示します。VDC5 のレジスタ設定が垂直同期信号 (Vsync)で更新される為、その更新待ちにこの割り込みを使用します。液晶のリフレッシュレートが約 60Hz である為、割り込みの間隔は約 16.6msec になります。 表 4-3 サンプルプログラムで使用する割り込み 割り込み(要因 ID) 優先度 要因説明 VDC5 チャネル 0 (GR3_VLINE0: 78) 5 グラフィックス(3)パネル出力の指定ライン信号 (画面合成部から出力する映像信号のライン 0 と同期)

4.6

関数仕様

本サンプルで使用されている関数については、関連アプリケーションノート『RZ/A1H グループ Video Display Controller 5 Sample Driver (R01AN1822JJ/EJ)』を参考にしてください。

5. サンプルプログラムと"QE for Video Display Controller 5"の使用方法

本サンプルプログラムは、RSK CPU board(YR0K77210C000BE)を想定した環境で動作します。この環境を 使用し RSK TFT APP Board(YROK77210C000BE)の接続確認を"QE for Video Display Controller 5"で行った場合 の手順について記載します。尚、"e2 studio"及び"QE for Video Display Controller 5"のインストールについて は、各ツールのマニュアルを参考に行ってください。

5.1

"QE for Video Display Controller 5"で生成したヘッダファイルでの表示確認手順

5.1.1

サンプルプロジェクトのインポート

"e2 studio"を起動後、図 5-1 に示すようにマウスの右クリックで『インポート』を選択しインポートダイ アログを表示します。 図 5-1 プロジェクトのインポート インポートダイアログ(図 5-2)では、『既存プロジェクトをワークスペースへ』を選択し次へボタンを押 下してください。 図 5-2 インポートダイアログ

フォルダーの参照ダイアログ(図 5-3)では、サンプルプログラムが含まれているフォルダを選択し OK ボ タンを押下してください。 図 5-3 フォルダーの参照 本サンプルプロジェクトが見つかると図 5-4 のようにプロジェクト欄に 『RZ_A1H_QE_for_VDC5_sample』が表示されます。チェックボックスにチェックを入れ終了ボタンを押下し てください。 図 5-4 インポートプロジェクトの確認

以上の作業により、本サンプルプログラムが"e2 studio"にインポートされます(図 5-5)。

5.1.2

"QE for Video Display Controller 5"の起動

"e2 studio"のメニューから『Renesas Views』→『Renesas QE』→『ディスプレイ・タイミング調整(QE)』 を選択すると"QE for Video Display Controller 5"が起動します(図 5-6)。

図 5-6 "QE for Video Display Controller 5"の起動画面

5.1.3

表示機器情報の設定

図 5-6 のダイアログ上部にある『メーカ/種類』のプルダウンリストからカスタムを選択するとカスタム ディスプレイ・データの編集ダイアログ(図 5-7)が表示されます。このダイアログに表示機器の情報を入力 します。今回、使用する RSK TFT APP Board(YROK77210C000BE)には、GW Opto 製の TFT 液晶

(GWP0700CNWV04)が搭載されており、この TFT 液晶の仕様にあわせて情報を入力します。

(a) 登録名称の記入 カスタムディスプレイ・データの編集ダイアログ(図 5-8)の『メーカー/種類』、『型名/サイズ』項目に、 任意の名称を入力してください。この名称がドロップダウンリストに登録され選択する事が可能になりま す。 図 5-8 名称の登録 (b) 表示方式の選択

表示機器を接続する為に必要な主な制御信号を表 5-1 に示します。今回、"QE for Video Display Controller 5"では、これらの制御信号を組みあわせた 3 つの方式の表示機器をサポートしています。 表 5-1 主な制御信号 名称 機能概略 水平同期信号(Hsync) 表示する 1 ラインのタイミングを作る信号 垂直同期信号(Vsync) 表示する 1 画面のタイミングを作る信号 パネルクロック(CLK) 表示される画素レベルの表示周波数 表示イネーブル(DE) 有効なデータが出力されていることを示す信号 データ(Data) 表示するデータ 使用する表示機器の仕様からどの制御信号が必要か、ユーザが確認し表 5-2 に示す 3 つの表示方式から選 択する必要があります。 表 5-2 使用する制御信号 名称 表示方式１ 表示方式 2 表示方式 3 水平同期信号(Hsync) 使用 未使用 使用 垂直同期信号(Vsync) 使用 未使用 使用 パネルクロック(CLK) 使用 使用 使用 表示イネーブル(DE) 未使用 使用 使用 データ(Data) 使用 使用 使用

今回、使用する RSK TFT APP Board(YROK77210C000BE)の水平/垂直方向のタイミングチャートを図 5-9、図 5-10 に記載します。このタイミングチャートより水平同期信号(Hsync)、垂直同期信号(Vsync)、表 示イネーブル(DE)信号が必要である為、表示方式の選択では、表示方式 3 を選択します(図 5-11)。

図 5-9 Horizontal input timing diagram

図 5-10 Vertical input timing diagram

図 5-11 表示方式の選択 DE DCLK DATA ・・・・ HS thpw thd thfp thb HS VS DE tvd tvpw ・・・・ ・・・・ ・・・・ tvb tvfp

(c) 制御タイミングの入力

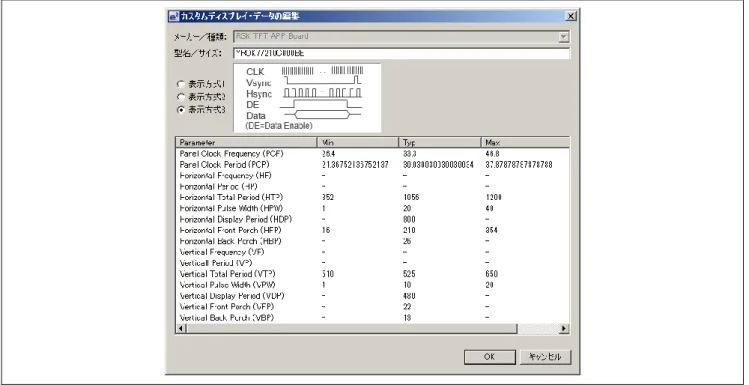

今回、使用する RSK TFT APP Board(YROK77210C000BE)の水平/垂直方向のタイミングチャート図 5-9、 図 5-10。水平/垂直同期信号のタイミングを示す表 5-3、表 5-4。これらの制御タイミングを入力した結果 を図 5-12 に示します。Typ.に入力された値がタイミング制御に使用され、Min、Max については、"QE for Video Display Controller 5"のタイミング調整を GUI で行った時、範囲内で収まるかの確認に使用されます。

図 5-12 制御タイミング入力結果

以下項目については、表 5-3 を参考に入力しています。  Panel Clock Frequency

 Horizontal Total Period  Horizontal Pulse Width  Horizontal Display Period  Horizontal Front Porch  Horizontal Back Porch

以下項目については、表 5-4 を参考に入力しています。  Vertical Total Period

 Vertical Pulse Width  Vertical Display Period  Vertical Front Porch  Vertical Back Porch

【注】 図 5-12、Horizontal/Vertical Pulse Width の Typ.については、Min.と Max.の中間値としています。ま た、Horizontal/Vertical Back Porch の Typ.については、表 5-3、表 5-4、HS/VS Blanking の値を入 力しますが、HS/VS Blanking の値には、HS/VS pulse width が含まれている為、Horizontal/Vertical Pulse Width の Typ.を減算した値を Horizontal/Vertical Back Porch の Typ.に入力しています。

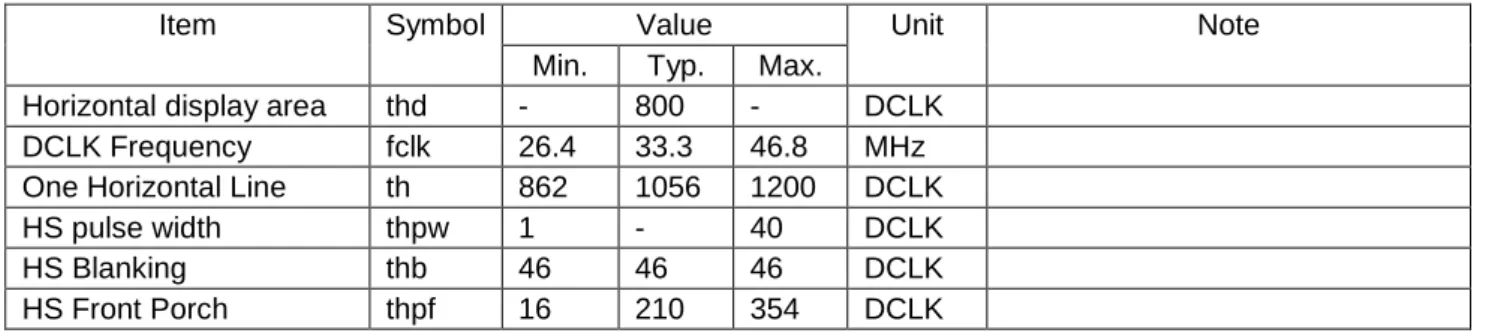

表 5-3 Horizontal imput timing

Item Symbol Value Unit Note

Min. Typ. Max.

Horizontal display area thd - 800 - DCLK DCLK Frequency fclk 26.4 33.3 46.8 MHz One Horizontal Line th 862 1056 1200 DCLK HS pulse width thpw 1 - 40 DCLK HS Blanking thb 46 46 46 DCLK HS Front Porch thpf 16 210 354 DCLK

表 5-4 Vertical input timing

Item Symbol Value Unit Note

Min. Typ. Max. Vertical display area tvd - 480 - TH VS period time Tv 510 525 650 TH VS pulse width tvpw 1 - 20 TH VS Blanking tvb 23 23 23 TH VS Front Porch tvpf 7 22 147 TH

(d) 制御信号の出力設定

"QE for Video Display Controller 5"のディスプレイコントローラと LCD 設定アイコン(図 5-13)を押下するこ とで Display Controller and LCD setting ダイアログ(図 5-14)が表示されます。

図 5-13 ディスプレイコントローラと LCD 設定のアイコン

このダイアログでは、以下に記載する制御信号の出力設定を行います。 [Panel Driver Signal (TCON) Output Selection]

出力端子の選択： LCD_TCON0～LCD_TCON6 端子へ出力(TCON0～TCON6) 制御信号の極性： 正極性(High Active) 負極性(Low Active) [LCD Setting] 出力データフォーマットの選択： 24bit RGB888 出力 (24bit(VDC5_LCD_OUTFORMAT_RGB888)) 18bit RGB666 出力 (18bit(VDC5_LCD_OUTFORMAT_RGB666)) 16bit RGB565 出力 (16bit(VDC5_LCD_OUTFORMAT_RGB565)) データの出力タイミング： パネルクロックの立ち上がりで出力 (Rising(VDC5_EDGE_RISING)) パネルクロックの立下りで出力 (Falling(VDC5_EFGE_FALLING)) 図 5-14 ディスプレイコントローラと LCD 設定ダイアログ

今回、使用する RSK TFT APP Board(YROK77210C000BE)での出力端子の選択については、ボード仕様よ り以下となります。 出力端子の選択  Vsync ：TCON4  Hsync ：TCON3  DE ：TCON2 制御信号の極性については、図 5-9、図 5-10 より以下となります。 制御信号の極性：

 Vsync ：負極性(Low Active)  Hsync ：負極性(Low Active)  DE ：正極性(High Active) 出力データフォーマットについては、ボードの仕様より以下となります。 出力データフォーマットの選択： 24bit RGB888 出力 (24bit(VDC5_LCD_OUTFORMAT_RGB888)) データの出力タイミングについては、図 5-9 より DCLK 信号の立下りでデータをサンプリングしている 為、VDC5 側からは、パネルクロックの立ち上がりのタイミングでデータを出力します。 データの出力タイミング： パネルクロックの立ち上がりで出力 (Rising(VDC5_EDGE_RISING)) 以上で表示機器情報の設定が完了します。

5.1.4

ヘッダファイルの生成

"QE for Video Display Controller 5"のヘッダファイルの生成アイコン(図 5-15)を押下することで設定した制 御タイミングを反映したヘッダファイルを生成する事が可能です。ヘッダファイル名と出力先は、任意で設 定可能です 図 5-15 ヘッダファイルの生成 サンプルプログラムでは、生成されたヘッダファイルを参照し VDC5 の設定を行います。以下に記載した フォルダ/ファイル名で保存してください。 【フォルダ】  RZ_A1H_QE_for_VDC5_sample\inc\lcd 【ファイル名】  RSK_TFT_ch0.h

5.1.5

サンプルプロジェクトのビルド

"QE for Video Display Controller 5"に表示機器情報の設定が完了し、ヘッダファイルを出力した後、図 5-16 に示すようにインポートしたプロジェクトを右クリックし『プロジェクトのビルド』を選択してください。

図 5-16 プロジェクトのビルド

正常にビルドが終了すると図 5-17 のようなコンソール出力が確認出来ます。

5.1.6

デバッガの設定と表示確認

RSK CPU board(YR0K77210C000BE)を使用し RSK TFT APP Board(YROK77210C000BE)の表示確認を行い ます。使用するデバッガは、RSK CPU board(YR0K77210C000BE)に付随する JLINK LITE ARM debugger を使 用します。以下にそのデバッガの設定を記載します。

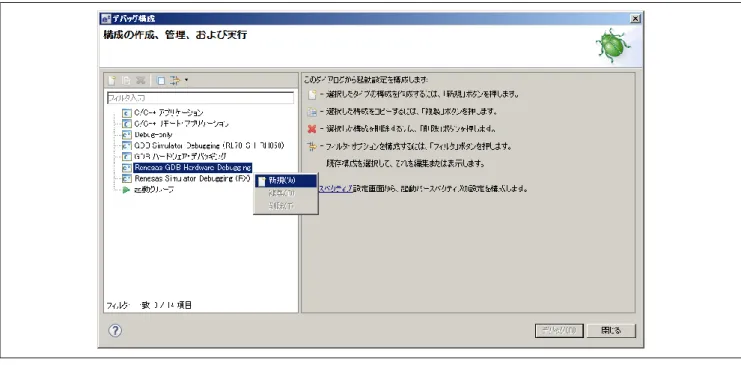

"e2 studio"のメニューから『実行』→『デバッグの構成』を選択しデバッグ構成ダイアログを表示しま す(図 5-18)。『Renesas GDB Hardware Debugging』を選択しマウスの右クリックから新規を選択します。

図 5-18 デバッグの構成ダイアログ

新規作成されたデバッグ構成を図 5-19 に示します。プロジェクトの参照ボタンを押下し 『RZ_A1H_QE_for_VDC5_sample』を選択してください。

次に Debugger タブを選択し以下の設定を行い(図 5-20)、適応ボタンを押下してください。 [Debug hardware]：J-Link ARM

[Target Device]：R7S721001

図 5-20 デバッガの設定

次に Startup タブを選択しデフォルトで設定されているブレイクポイントの解除を行います。図 5-21 の チェックボックスを外してください。これを解除しないと起動時に必ず main で 1 度停止してしまいます。

以上の設定後、デバッガが接続されている状態であれば、デバッグボタンを押下することで、プログラム のロードが始まりデバッグ環境が立ち上がります(図 5-22)。

図 5-22 デバッグ環境起動の画面

デバッガの起動後、正常に表示機器の設定が行われた場合、周辺に 1 ピクセルのラインを描画した図 5-23 が示されます。この画面は、"QE for Video Display Controller 5"から生成されたヘッダ情報の表示サイズ からプログラムで生成しています。尚、この画面が左右にずれるなど、正常な確認が出来なかった場合、 "QE for Video Display Controller 5"を使用し、制御信号タイミングの調整を行います。

5.2

"QE for Video Display Controller 5"を使用したリアルタイム調整機能

デバッガを接続し本サンプルプログラムを起動後、図 5-24 に示す設定値を変更することで制御信号タイ ミングの変更が可能です。接続した表示機器の画面を見ながら調整しヘッダファイル再度出力してくださ い。 図 5-24 制御信号タイミングのデバッグ 【注】 制御信号タイミングのデバッグは、デバッガを経由し VDC5 のレジスタを直接変更しています。 VDC5 のグラフィックス(2)を想定している為、ユーザでサンプルアプリケーションを変更し、他の グラフィックス(0)(1)(3)を使用した場合、想定の動作が出来ない場合があります。 (左：設定値をレジスタに設定 右：変更をリアルタイムでレジスタへ設定)

5.3

"QE for Video Display Controller 5"のイメージダウンロード機能

図 5-23 の画面を確認後、"QE for Video Display Controller 5"のイメージダウンロード機能を使用しユーザ が表示したいイメージを表示させることも可能です。図 5-25 のアイコンにてイメージダイアログ(図 5-26) を表示してください。 図 5-25 イメージダウンロード起動アイコン 図 5-26 イメージダウンロードダイアログ Address ：表示データを格納するバッファアドレスを設定 Size[byte] ：イメージファイルのサイズ(指定しない場合、ファイルサイズ) Sending File ：イメージファイル(バイナリ形式) "Address"には、0x60500000 を設定してください。サンプルプログラムでは、表示データを格納するバッ ファを配列変数(FrameBuffer_1[])で確保し VRAM_SECTION_1 セクション(0x60500000)に割り振っていま す。 "Sending File"には、サンプルプログラムで設定している表示データ形式にあわせたバイナリイメージを使 用してください。サンプルプログラムでは、表示データ形式に RGB888 を設定しています。尚、ダウンロー ドするイメージファイルの生成には、同梱する ImagePackager(注 1)をご活用ください。 【注 1】 ImagePackager の詳細については、関連アプリケーションノート『RZ/A1H グループ グラフィッ クスライブラリ RGA (R01AN2162JJ/EJ)』を参考にしてください。

6. ユーザ環境に適応するには

本サンプルは、RSK CPU board(YR0K77210C000BE)及び RSK TFT APP Board(YROK77210C000BE)にあわ せて作成されており、ユーザ環境で液晶表示の確認を行う為には、本サンプルをユーザ環境にあわせて修正 する必要があります。以降に修正箇所について記載します。

6.1

CPU 及びボードの初期化

本サンプルプログラムは、RSK CPU board(YR0K77210C000BE)にあわせた初期化を行っています。その 為、ユーザ環境にあわせて修正する必要があります。本サンプルでは、使用しておりませんが、SDRAM な どの外部メモリの設定を行っております。ユーザ環境にあわせて修正してください。

6.2

VDC5 の動作設定

表示機器の制御に関する項目で"QE for Video Display Controller 5"で指定するものと、指定できないものが あり、この項目については、本サンプルプログラムで代用して行っています。その為、ユーザ環境に適応す る為には、以下に記載する３つの項目を、ユーザ環境にあわせて修正する必要があります。

 表示機器のタイミング制御

本サンプルでは、『RSK_TFT_ch0.h』を参照し VDC5 の設定を行っています。このヘッダファイルは、 "QE for Video Display Controller 5"で生成するファイルになります。

 パネルクロックの設定

本サンプルでは、『RSK_TFT_panel_clk.h』で行っています。ユーザ環境に合わせて修正する必要があり ます。尚、本項目は、"QE for Video Display Controller 5"では設定できません。

 GPIO の設定

本サンプルでは、『lcd_display_ch0.c』の『GRAPHICS_SetLcdPanel_Ch0()』で行っています。ユーザ環境 に合わせて修正する必要があります。尚、本項目は、"QE for Video Display Controller 5"では設定できませ ん。

以降に"QE for Video Display Controller 5"では設定できない、パネルクロックの設定及び GPIO の設定につ いて記載します。

6.2.1

パネルクロックの設定

VDC5 では、様々な入力クロックをソースクロックとしてパネルクロックを生成する事が可能です。以下 に選択できるソースクロックを記載します。また、選択したソースクロックを分周(1/1～1/32)して使用しま す。  [ソースクロック]  映像クロック(VIDEO_X1)  映像クロック(DV_CLK)  外部クロック 0 (LCD0_EXTCLK)  外部クロック 1 (LCD1_EXTCLK)  周辺クロック 1 (P1φ)  LVDS PLL のクロック  LVDS PLL の 7 分周クロック

本サンプルでは、RSK TFT APP Board(YROK77210C000BE)の仕様にあわせ、図 5-12 に設定した『Panel Clock Frequency』33.3MHz を作成する為に、以下を選択しています。

 周辺クロック 1 (P1φ) 66.6MHz  1/2 分周

設定箇所は、『RSK_TFT_panel_clk.h』で行っています。

 #define LCD_CH0_PANEL_CLK (VDC5_PANEL_ICKSEL_PERI)  #define LCD_CH0_PANEL_CLK_DIV (VDC5_PANEL_CLKDIV_1_2)

6.2.2

LVDS PLL を使用したパネルクロックの生成

前項で複数のソースクロックから選択してパネルクロックの生成が行える内容について記載しましたが、 ソースクロックに『LDCS PLL のクロック』を選択することで更に柔軟性のあるパネルクロックを生成する 事が可能です。『LDCS PLL のクロック』は、LVDS の液晶を使用しない場合でも使用可能です。以下にい くつかの設定例を記載します。 本サンプルでは、『LDCS PLL のクロック』を選択し『周辺クロック 1 (P1φ)』66.6MHz をソースクロッ クとし 40MHz を生成する設定するヘッダを参考に添付しています。 設定箇所は、『RSK_HDMI_800x600_panel_clk.h』になります。ソースクロックは、LVDS PLL で生成した クロックで分周は(1/1)になります。

 #define LCD_CH0_PANEL_CLK (VDC5_PANEL_ICKSEL_LVDS)  #define LCD_CH0_PANEL_CLK_DIV (VDC5_PANEL_CLKDIV_1_1)

LVDS PLL の設定については、以下を設定しています。LVDS PLL へのソースクロックは、周辺クロック 1 (P1φ) 66.6MHz を選択しています。

 #define LVDS_PLL_INPUT_CLK (VDC5_LVDS_INCLK_SEL_PERI)

以降の設定は、LVDS PLL の設定になります。設定値の詳細については、『RZ/A1H グループ、RZ/A1M グループ ユーザーズマニュアル』『40.5.1 LVDS PLL 設定』を参考してください。

 #define LVDS_PLL_NIDV (VDC5_LVDS_NDIV_4)  #define LVDS_PLL_NODIV (VDC5_LVDS_NDIV_4)  #define LVDS_PLL_NFD (384u)

 #define LVDS_PLL_NRD (5u-1u)

 #define LVDS_PLL_NOD (VDC5_LVDS_PLL_NOD_8)

その他のパネルクロックを設定したい場合の設定例を表 6-1 に記載します。 表 6-1 LVDS PLL を使用したパネルクロック設定例 生成するパネルクロック 25.175 [MHz] 40.0[MHz] 65.0[MHz] 83.5[MHz] 85.5[MHz] LCD_CH0_PANEL_CLK VDC5_PANEL_ICKSEL_LVDS LCD_CH0_PANEL_CLK_DIV VDC5_PANEL_CLKDIV_1_1 LVDS_PLL_INPUT_CLK VDC5_LVDS_INCLK_SEL_PERI LVDS_PLL_NIDV VDC5_LVDS_NDIV_4 LVDS_PLL_NODIV VDC5_LVDS_NDIV_4 LVDS_PLL_NFD 145 384 312 481 82

LVDS_PLL_NRD (3u-1u) (5u-1u) (5u-1u) (6u-1u) (1u-1u)

6.3

GPIO の設定

RZ/A1 の各ポートは、周辺モジュールの端子とマルチプレクスされており、レジスタの設定により、マル チプレクス端子の機能(兼用機能)を選択できます。今回、表示機器の出力端子に以下を設定しましたが、複 数の端子にマルチプレクスされています。以下に RZ/A1H でマルチプレクスされているポートを記載しま す。 出力端子の選択 (マルチプレクスされているポート)  Vsync ：TCON4 (P3_5、P11_10、P11_13)  Hsync ：TCON3 (P3_4、P11_11)  DE ：TCON2 (P3_3、P11_12)

本サンプルは、RSK CPU board(YR0K77210C000BE)及び RSK TFT APP Board(YROK77210C000BE)にあわ せている為、以下のポートを選択しています。 出力端子の選択 (選択したポート)  Vsync ：TCON4 (P11_10)  Hsync ：TCON3 (P11_11)  DE ：TCON2 (P11_12) これら各ポートの設定は、『lcd_display_ch0.c』の『GRAPHICS_SetLcdPanel_Ch0()』で行っています。そ の他、表示機器制御に必要な以下端子についても同様に行っています。 出力端子の選択 (選択したポート)  パネルクロック：LCD0_CLK (P11_15)  データ ：LCD DATA23～LCD DATA0 (P11_7～P11_0、P10_15～P10_0) これらの設定についても、ユーザの使用する表示機器にあわせて設定してください。 以上の修正でユーザの使用する表示機器の動作確認が可能になります。
