05_擁壁類

(1)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

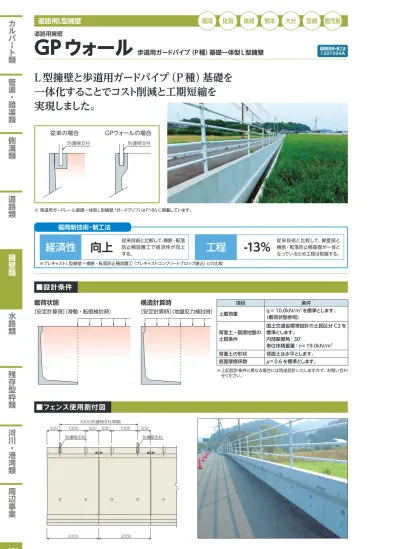

L 型擁壁と歩道用ガードパイプ（P 種）基礎を

一体化することでコスト削減と工期短縮を

実現しました。

道路用擁壁

GPウォール

歩道用ガードパイプ（P 種）基礎一体型 L 型擁壁

福岡新技術・新工法

工程

※プレキャストL 型擁壁 + 横断・転落防止柵設置工（プレキャストコンクリートブロック建込）との比較従来技術と比較して、擁壁部と横断・転落防止柵基礎が一体となっているため工程は短縮する。

経済性

従来技術と比較して、横断・転落防止柵設置工で経済性が向上

-13％

する。項目条件 上載荷重 _{（載荷状態参照）}q＝10.0kN/m2を標準とします。 背面土・基礎地盤の 土質条件 国土交通省標準設計の土質区分 C2 を 標準とします。 内部摩擦角：30°　 単位体積重量：γ＝19.0kN/m3 背面土の形状 背面土は水平とします。 底面摩擦係数 μ＝0.6 を標準とします。 ※上記設計条件と異なる場合には別途設計いたしますので、お問い合わせください。

構造計算時

［安定計算時］（地盤反力検討時）

載荷状態

［安定計算時］（滑動・転倒検討時）

従来の場合

GPウォールの場合

※ 車道用ガードレール基礎一体型 L 型擁壁「ガードクリフ」はP186に掲載しています。 500 1000 500 500 500 2000 2000 3000(防護柵支柱間隔）防護柵支柱防護柵支柱 1000

■フェンス使用割付図

■設計条件

向上

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

福岡新技術・新工法 1201004A

(2)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

185 道路用Ｌ型擁壁▶道路用擁壁

/GPウォール

歩道用ガードパイプ（P 種）基礎一体型 L 型擁壁 〈断面図〉 〈平面図〉 〈天端形状詳細図〉 〈背面図〉 基礎数量及び参考歩掛表［10m 当り］ 呼び名 _（㎜）B _（㎜）D1 _（㎜）D2 _（㎜）D3 _（m基礎材₂_）基礎型枠_（m₂_）コンクリート基礎（m3_）敷モルタル（m3_）据付工世話人（人）ブロック工（人）普通作業員（人）使用機械 _諸雑費率（％）機械名（日） H-1000 940 150 100 20 9.40 2.00 0.94 0.17 0.22 0.22 0.66 バックホウ2.9t 0.22 16 H-1250 1100 11.00 1.10 0.20 0.26 0.26 0.78 ラフテレーン_{クレーン25t} 0.26 18 H-1500 1250 12.50 1.25 0.23 H-1750 1500 15.00 1.50 0.26 H-2000 1650 16.50 1.65 0.29 H-2250 1800 18.00 1.80 0.32 0.33 0.33 1.00 ラフテレーン_{クレーン25t} 0.33 20 H-2500 1950 19.50 1.95 0.35 H-2750 2100 21.00 2.10 0.38 H-3000 2250 22.50 2.25 0.41 ●上記の据付歩掛は、擁壁の据付であり、ガードパイプの設置手間は含みません。 ●諸雑費は、敷モルタル・目地モルタル・フィルター材の材料費を含みます。 寸法表（単位：㎜）呼び名 H a t1 t2 t3 t4 g H1 B1 参考質量 (kg) H-1000　 1000 840 100 100 100 100 90 ₅₅₀ 300 1045 H-1250　 1250 1000 ₁₀₅ 120 ₁₀₂ 120 120 1370 H-1500　 1500 1150 130 130 150 600 1675 H-1750　 1750 1300 103 140 101 140 ₇₀₀ 1970 H-2000　 2000 1450 102 150 100 150 400 2285 H-2250　 2250 1600 107 ₁₈₀ ₁₈₀ 200 800 250 2855 H-2500　 2500 1750 100 400 3055 H-2750　 2750 1900 109 ₂₂₀ ₂₂₀ ₉₀₀ 350 3860 H-3000　 3000 2050 100 500 4060 200 500 500 85 200 450 L=2000 500 500 200 120 1000 100 100 200 5 5 1000 2000 200 φ60.5 φ15 φ25 100 80 100 200 200 φ75 250 150 （250） ※1 400 防護柵支柱防護柵支柱モルタル充填連結用インサート連結用インサート水抜き穴断面図平面図水抜き穴 M16 連結用インサート ※1：H=2000以上 M16 t1 B1 B1 t2 t1 H g g a a B H 1 H H 1 t 4 t 3 D 3 D 2 D 1

(3)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

L 型擁壁とガードレール基礎を

一体化することで道路幅員を有効に確保でき

コスト削減と工期短縮を実現しました。

特長

『道路土工擁壁工指針』および『防護柵設置基準・同解説』に準拠しています。衝突荷重に対する擁壁の強度の安全性を確認するための実物構造の実験済みです。

1

.

実証された安全性

縦断勾配15％までに対応可能です。カーブ対応タイプも用意しております。

2

.

様々な現場条件に

柔軟に対応

QS-110007-A

NETIS

L a L a L L H 80 a H 1 t 4 2.0% 水抜穴φ60 H t1 330 R t 3 470 b 300 t2 ※カーブ対応について、H=3000以下は外カーブ最小半径R=15m、H=3250以上は外カーブ最小半径R=60m ※b寸法の（　）内数値は、天端前面のはみ出し量を示す。 ※H＝500、800については、ガードレール基礎として使用します。別途補強土壁上部のガードレール基礎として使用可能なタイプもあります。　詳細はお問い合わせください。 ※端部用として L=1500 もご用意しています。 寸法表（単位：㎜） 呼び名 _H _H 標準・カーブ対応タイプ　共通標準カーブ対応タイプ 1 L R a b t1 t2 t3 t4 質量 (㎏ ) L’ 質量 (㎏ ) 500 500 145 ₂₀₀₀ ー 1280 （9） ₉₀ 91 ₈₀ ₁₂₀ 1080 1825 1040 800 800 550 120 1170 （3） 120 1210 1840 1175 1000 1000 450 2000 150 1050 1 90 130 70 130 1300 1855 1285 1250 1250 550 190 1190 6 130 130 1515 1840 1500 1500 1500 650 220 1220 11 140 140 1735 1835 1715 1750 1750 750 2000 250 1350 16 90 150 75 150 2035 1815 2010 2000 2000 900 280 1500 21 160 160 2355 1795 2320 2250 2250 1000 310 1650 26 175 80 175 2760 1775 2710 2500 2500 1100 2000 340 1800 31 90 190 190 3175 1755 3110 2750 2750 1200 370 1950 36 205 205 3625 1735 3535 3000 3000 1350 400 2100 41 220 220 4105 1715 3990 3250 3250 1350 2000 500 2180 46 129 280 158 280 5835 1910 5775 3500 3500 2330 51 116 149 6110 1910 6060 3750 3750 2470 56 103 140 6355 1920 6295 4000 4000 2620 61 90 130 6585 1910 6520 〈断面図〉〈平面図〉〈背面図〉〈平面図〉（カーブ対応タイプ）

NETIS新技術情報提供システム

経済性

-9％

従来技術と比べて一体型なの

-78％

で施工費用が安くなる。

工程

従来技術と比べて据付のみであり現場打ちガードレール基礎の施工が不要となるため、工程短縮となる。 ※歩道用ガードパイプ（P種）基礎一体型L型擁壁「GPウォール」はP184に掲載しています。 ※プレキャストL型擁壁＋現場打ちガードレール基礎との比較

道路用擁壁

ガードクリフ

ガードレール基礎一体型 L 型擁壁

福岡新技術・新工法1101014A

(4)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

187 道路用Ｌ型擁壁▶道路用擁壁

/ガードクリフ

ガードレール基礎一体型 L 型擁壁 1500 2000 500 1000 端部（右用） 170mm 750mm以上 ※注 2.0 ％水抜穴基礎コンクリート σck=18N/mm2 50 H D 2 D 1 D 3 B 50 アスファルトまたはモルタル砂基礎材敷モルタル 1:3 300 170

『道路土工擁壁工指針』に示してある防護柵の衝突荷重

30kN(B・C種)に対して、ガードクリフ部材の耐力確認。

■要領 : ガードクリフのH-1750(L=2.0m)3本を連結し中央の製品にガードレール支柱を設置する。支柱に水平に30kNの荷重を作用させ、たわみ量、荷重の分布状態などを測定。 最低連結本数 呼び名 最低連結本数 500 4本（5本） 800 4本（4本） 1000 4本（5本） 1250 3本（4本） 1500 3本（4本） 1750 3本（3本） 2000 3本（3本） 2250 2本（2本） 2500 2本（2本） 2750 2本（2本） 3000 2本（2本） 3250 2本（2本） 3500 2本（2本） 3750 2本（2本） 4000 2本（2本） 1. 衝突荷重による安定計算に基づいて出された最低連結本数です。必ず、最低連結本数以上を連結して使用してください。 2. （　）内の本数は、カーブ対応タイプまたはL=1.50mの端部用を含む場合です。　（端部用は1本のみ含まれる） 3. 連結ボルトは M16（F10T）を使用します。 4. 500と他のサイズの連結についてはご相談ください。 ※高さの違う製品を使用する場合も最低連結本数をお使いください。 ※注参考文献:「プレキャストL型擁壁設計施工マニュアル(案)」　　四国地方整備局 道路の区分 設計速度 一般区間 適用区分 高速自動車国道 80㎞/h 以上 Ａ種 × 自動車専用道路 60㎞/h 以下 Ａ種 × その他の道路 60㎞/h 以上_{50㎞/h 以下} Ｂ種_Ｃ種 〇_〇 参考歩掛表（10m 当り） 呼び名 _（㎜）B _（㎜）D1 _（㎜）D2 _（㎜）D3 _（m基礎材2_）基礎型枠_（m2_）基礎コンクリート（m3）敷モルタル（m3）据　　　付　　　工世話役（人）ブロック工（人）普通作業員（人）機械名使用機械（日）諸雑費率(％ ) 500 1380 150 100 20 13.80 2.00 1.38 0.26 0.22 0.22 0.66 バックホウ_2.9t 0.22 16 800 1270 12.70 1.27 0.23 1000 1150 11.50 1.15 0.21 1250 1290 150 100 20 12.90 2.00 1.29 0.24 0.26 0.26 0.78 ラフテレーン_{クレーン25t 0.26} 18 1500 1320 13.20 1.32 0.24 1750 1550 15.50 1.55 0.27 2000 1700 17.00 1.70 0.30 2250 1850 150 100 20 18.50 2.00 1.85 0.33 0.33 0.33 1.00 ラフテレーン_{クレーン25t 0.33} 20 2500 2000 20.00 2.00 0.36 2750 2150 21.50 2.15 0.39 3000 2300 23.00 2.30 0.42 3250 2380 200 150 20 23.80 3.00 3.57 0.44 _0.33 _0.33 _1.00 ラフテレーンクレーン25t 0.33 20 3500 2530 25.30 3.80 0.47 3750 2670 26.70 4.01 0.49 _0.41 _0.41 _1.25 _0.41 ₂₁ 4000 2820 28.20 4.23 0.52 ◦上記の据付歩掛は、擁壁の据付であり、ガードレールの設置手間は含みません。 ◦諸雑費は、敷モルタル・目地モルタル・フィルター材の材料費を含みます。 ◦曲線部の施工に際して目地が開く場合は、連結ボルトの長さを長くします。

■適用条件

■衝突荷重載荷試験

ガードクリフ

● 標準施工図

L型擁壁＋ガードレール土中用 端部割付図 参考割付図 支柱固定方法 施工断面図 1500 2000 500 1000 端部（右用） 170mm 750mm以上 ※注 2.0 ％水抜穴基礎コンクリート σck=18N/mm2 50 H D 2 D 1 D 3 B 50 アスファルトまたはモルタル砂基礎材敷モルタル 1:3 300 170 2.0 ％水抜穴基礎コンクリート σck=18N/mm2 50 H D 2 D 1 D 3 B 50 アスファルトまたはモルタル砂基礎材敷モルタル 1:3 300 170

(5)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

施工性と経済性と美観に優れた自在コーナーブロックです。

特長

左右専用部材の組み合わせにより構成するL型擁壁用のコーナーブロックです。折角は90～180°未満の範囲で自在に施工可能で，折部が曲面仕上げになっているため美観に優れています。

1

.

折角の施工が自在

標準タイプのほか、嵩上タイプにも対応できます。

2

.

嵩上タイプにも対応

h h H 2 H 3 t 1 H 1 H H h H h 1 h 1 h 2 h 1 h 2 h 2 a t t t t b t 830 1995 200 200 2150 2150 （2025） 1995 （2025） 2000 水抜穴ジョイントピン φ60 200 100 （2030） b t 2000 （2030） 2150 200 150 200 2150 2150 200 2150 突出筋突出筋左側部材右側部材現場打コンクリート σck=24N/mm2 現場打コンクリート σck=24N/mm2 寸法表（単位：㎜） 呼び名 H a t H1 H2 b H3 t1 h1 h2 h 突出筋 1セット質量 (㎏ ) 1000 1000 850 120 500 500 400 800 200 499 501 700 D13× 9 本 1450（ 725×2） 1200 1200 950 700 1000 599 601 1700（ 850×2） 1250 1250 1000 750 1050 624 626 1770（ 885×2） 1400 1400 1100 900 500 1200 699 701 2100 （1050×2） 1500 1500 1150 600 1300 749 751 2230（1115×2） 1600 1600 1200 700 1350 250 799 801 800 D13×14 本 2350（1175×2） 1750 1750 1300 1250 500 1500 874 876 2670 （1335×2） 1800 1800 1350 550 1550 899 901 2730（1365×2） 2000 2000 1450 750 1750 999 1001 2980（1490×2） 2200 2200 1600 150 1500 700 500 1900 300 1099 1101 900 D13×14 本 4110（2055×2） 2250 2250 1600 750 1950 1124 1126 4190（2095×2） 2400 2400 1700 1700 700 2100 1199 1201 4510 （2255×2） 2500 2500 1750 800 2200 1249 1251 4660（2330×2） 2600 2600 1800 900 2250 350 1299 1301 1000 D16×14 本 4820（2410×2） 2750 2750 1900 2050 700 2400 1374 1376 5210 （2605×2） 2800 2800 1900 750 2450 1399 1401 5290（2645×2） 3000 3000 2050 950 2650 1499 1501 5600（2800×2） ※その他の高さについてはお問い合わせください。　　　　　　　※突出筋は、片側のみの本数を示す。 ※（　）内の数値は、　 H＝1000～2000の値を示す。〈平面図〉〈正面図〉〈側面図〉〈左側部材〉〈右側部材〉

NETIS新技術情報提供システム

経済性

※サイズの異なるプレキャスト擁壁の重ね合わせによるコーナー部の構築との比較

-22％

直線部擁壁よりも大きなサイズの擁壁での重ね合わせが不

-16％

要のため、製品代が安くなる。

工程

大きなサイズの擁壁分の床掘及び底版の嵩上げコンクリート打設、養生が不要である。

道路用擁壁

L 型擁壁用コーナーブロック

▲説明・施工動画

(6)

a a a t 1 H 3 H a a L θ θ=90° 2000 2000 2000 2150 2150 2000 施工長施工長 L =2150 施工長 L施工長=2150 L 施工長施工長コーナー部分の拡大図現場打コンクリート σck=24N/mm2 現場打コンクリート σck=24N/mm2 現場打コンクリート σck=18N/mm2 敷モルタル 100 100 ₂₀ 20 150 100 （50）（50）基礎材

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

189 道路用Ｌ型擁壁▶道路用擁壁

/L 型擁壁用コーナーブロック

寸法表（単位：㎜）角度（°）施工長L θ H=1000 〜 2000 H=2250 〜 3000 90 2150 2150 100 2140 2138 110 2132 2128 120 2125 2118 130 2118 2110 135 2115 2106 140 2112 2102 150 2106 2095 160 2101 2088 170 2095 2082 180 2090 2075 ※上記以外の角度も算出いたします。【現場打部の詳細については、お問い合わせください。】〈施工側面図〉〈施工平面図〉 θ＝90°の場合

● 布設平面図例

● 標準施工図

(7)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

　

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

道路用擁壁

アイディアル・ウォール

福岡県タイプ

〈側面図〉 〈背面図〉 〈側面図〉 〈背面図〉 寸法表（単位：㎜）呼び名 H a a1 h t1 t2 t3 t4 g h1 L 底　版　差　筋参考質量 _（㎏）必要地耐力 ※ （kN/m2_）上側径×本下側径×本 600 600 640 − − 100 100 100 100 100 350 2000 − − 580 28 800 800 720 400 720 38 1000 1000 840 ₅₀₀ 880 46 1250 1250 1000 ₋ ₋ _{100 110 100 110 110} ₂₀₀₀ ₋ ₋ 1140 57 1500 1500 1150 120 120 120 600 1420 67 1750 1750 1300 ₋ ₋ _{100 140 101 140 140 700 2000} ₋ ₋ 1800 77 2000 2000 1450 150 102 150 150 2140 87 2250 2250 1600 ₋ ₋ _{100 170 104 170 170 800 2000} ₋ ₋ 2600 97 2500 2500 1750 180 105 180 180 2990 107 2750 2750 1900 ₋ ₋ _{100 200 106 200 200 900 2000} ₋ ₋ 3540 117 3000 3000 2050 220 108 220 4100 127 3500 3500 2340 − 700 100 250 100 250 230 − 1500 − − 3700 146 一体型 4000 4000 2630 − 700 100 300 200 300 250 − 1500 − − 5070 166 4500 4500 2930 340 340 280 6230 186 5000 5000 3230 380 380 300 7460 205 継足型 4000 4000 2000 630 _{700 100} 300 200 300 250 − 1500 D13×10 D13×10 4610 166 4500 4500 2300 340 340 280 D16× 8 D13× 8 5760 186 5000 5000 2500 730 380 380 300 D16×10 D13×10 6920 205 ※必要地耐力は、土の内部摩擦角φ=30°・単位体積重量γe=19.0kN/m3_{・載荷重 q=10.0kN/m}2_{時の値を示す} 基礎数量及び参考歩掛表［10m 当り］ 呼び名 _（㎜）H 製品_本数基　礎　材基礎コンクリート敷モルタル据　付　工 _{底版現場打} コンクリート（m3_） D1 （m）（m面積 2_） _（m）D2 _（m）B _（m容積 3_） _（m）D3 _（m）B1 _（m容積 3_）世話役 _（人）ブロック工 _（人）普通作業員 _（人） _機械名使用機械_（日） 600 600 5.00 0.15 7.40 0.10 0.740 0.740 0.02 0.640 0.128 0.22 0.22 0.66 バックホウ_2.9t 0.22 − 800 800 8.20 0.820 0.820 0.720 0.144 1000 1000 9.40 0.940 0.940 0.840 0.168 1250 1250 5.00 0.15 11.00 0.10 1.100 1.100 0.02 1.000 0.200 0.26 0.26 0.78 ラフテレーンクレーン 25t 0.26 − 1500 1500 12.50 1.250 1.250 1.150 0.230 1750 1750 15.00 1.500 1.500 1.300 0.260 2000 2000 16.50 1.650 1.650 1.450 0.290 2250 2250 5.00 0.15 18.00 0.10 1.800 1.800 0.02 1.600 0.320 0.33 0.33 1.00 ラフテレーンクレーン 25t 0.33 − 2500 2500 19.50 1.950 1.950 1.750 0.350 2750 2750 21.00 2.100 2.100 1.900 0.380 3000 3000 22.50 2.250 2.250 2.050 0.410 3500 3500 6.67 0.20 25.40 0.15 2.540 3.810 0.02 2.340 0.468 0.33 0.33 1.00 ラフテレーンクレーン 25t 0.33 − 4000 4000 28.30 2.830 4.245 2.630 0.526 0.41 0.41 1.25 0.41 1.26 4500 4500 31.30 3.130 4.695 2.930 0.586 5000 5000 34.30 3.430 5.145 3.230 0.646 1.46 φ50 500 1000 500 連結金具連結金具差し筋現場打コンクリート（σck=24N/mm2_）水抜穴連結金具連結金具水抜穴 φ60 1000 1000 H H g g a a a1 L g g L t 4 t 3 t3 h 1 t1 t1 t2 t 4 t2 H B1 D 1 D 3 D 2 B 10kN/m2 敷モルタル基礎材基礎コンクリート（σck=18N/mm2_）

H=600 〜 3000

H=3500 〜 5000

（ノーマル・クリフ）

● 標準施工図

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

PROJECT

(8)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

191 道路用Ｌ型擁壁▶道路用擁壁

/アイディアル・ウォール

福岡県タイプ

標準　嵩上げ高（h）

H＝ 600S〜1000S　ｈ＝5cm〜20cm H＝ 1250S〜3000S　ｈ＝5cm〜25cm H＝ 3500S〜5000S　ｈ＝5cm〜50cm 寸法表（単位：㎜）呼び名 H a a1 t1 t2 t3 t4 g h h1 L 底　版　差　筋 _参考質量（㎏）上側径×本径×本下側 600S 400 640 − 100 100 100 100 100 − 350 2000 − − 480 800S 600 720 400 620 1000S 800 840 500 760 1250S 1000 1000 ₋ 102 110 ₁₀₀ 110 110 ₋ 500 ₂₀₀₀ ₋ ₋ 1020 1500S 1250 1150 104 120 120 120 600 1290 1750S 1500 1300 ₋ 107 140 101 140 140 ₋ ₇₀₀ ₂₀₀₀ ₋ ₋ 1680 2000S 1750 1450 107 150 102 150 150 2010 2250S 2000 1600 ₋ 109 170 104 170 170 ₋ ₈₀₀ ₂₀₀₀ ₋ ₋ 2480 2500S 2250 1750 109 180 105 180 180 2870 2750S 2500 1900 ₋ 111 200 106 200 ₂₀₀ ₋ ₉₀₀ ₂₀₀₀ ₋ ₋ 3410 3000S 2750 2050 112 220 108 220 3970 3500S 3000 2340 − 100 250 100 250 230 200 − 1500 − − 3520 一体型 4000S 3500 2630 − 100 300 200 300 250 700 − 1500 − − 4890 4500S 4000 2930 340 340 280 6050 5000S 4500 3230 380 380 300 7280 継足型 4000S 3500 2000 ₆₃₀ 100 300 200 300 250 200 − 1500 D13×10 D13×10 4430 4500S 4000 2300 340 340 280 D16× 8 D13× 8 5580 5000S 4500 2500 730 380 380 300 D16×10 D13×10 6740 盛土高(h)により計算書を提出しますので、ご計画に応じてご用命ください。設計条件により根入れ(h)等変化しますので、ご計画に応じてご用命ください。(通常、壁高の1/3程度必要になります) ※根入れにより水抜き穴位置確認が必要です

盛土使用について

逆使用について

〈側面図〉 〈背面図〉 〈側面図〉 〈背面図〉 h h 125 7＠ 250=1750 125 125 125 1000 1000 5＠ 250=1250 連結金具連結金具差し筋水抜穴現場打コンクリート（σck=24N/mm2_）差し筋差し筋水抜穴 φ50 φ60 H H g g a a a1 g g L L t 4 _t4 t 3 _t3 h 1 t1 t1 t2 _t₂

S タイプ

H=1000S 〜 3000S

H=3500S 〜 5000S

（ノーマルクリフ）

● 設計例

(9)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

特長

SKウォールは標準の製品長さは2m。現場打ち擁壁より安価で工期短縮が図れます。

1

.

安価かつ工期を短縮

ジョイントはボルトで連結するため製品間の一体化が保たれ、不等沈下に対して強くなります。

2

.

不当沈下に強い

佐賀県規格品として、宅地造成や

公共工事に幅広く使用されています。

道路用擁壁

SKウォール

佐賀県規格

100 t1 50 連結金具水抜穴 φ75 300 H H 1 t 4 g g t2 B t 3 H t 4 H 1 350 t1 t1 300 水抜穴 φ75 g g B t2 t 3 100 t1 50 連結金具水抜穴 φ75 300 H H 1 t 4 g g t2 B t 3 H t 4 H 1 350 t1 t1 300 水抜穴 φ75 g g B t2 t 3 〈側面図〉 〈側面図〉 水抜き穴には専用のプラスチックフィルターを使用しているため作業が簡単です。

3

.

水抜き作業が簡単

H=1200 〜 3000

H=600 〜 1000

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

(10)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

193 道路用Ｌ型擁壁▶道路用擁壁

/SKウォール

佐賀県規格 〈側面図〉 寸法表（単位：㎜）呼び名 H B B2 t1 t2 t3 t4 g H1 H2 h L 底　版　差　筋 _参考質量（㎏）上側径×本径×本下側 600 600 680 − 70 70 70 70 100 300 − − 2000 − − 458 800 800 760 80 80 80 80 400 623 1000 1000 850 90 90 90 90 500 820 1200 1200 970 − 100 100 100 100 120 600 − − 2000 − − 1071 1400 1400 1090 120 120 700 1358 1600 1600 1210 130 130 150 800 1630 1800 1800 1330 − 100 140 100 140 150 800 − − 2000 − − 1894 2000 2000 1450 150 150 2175 2250 2250 1600 170 170 180 900 2658 2500 2500 1750 − 100 180 100 180 180 900 − − 2000 − − 3038 2750 2750 1900 200 _{200 200 1000} 3588 3000 3000 2050 220 220 4150 3500 3500 2340 − 100 250 100 250 230 1000 1000 700 1500 − − 3700 一体型 4000 4000 2630 − 100 300 200 300 250 1000 1000 700 1500 − − 5070 4500 4500 2930 340 340 280 6230 5000 5000 3230 380 380 300 7460 継足型 ₄₀₀₀ 4000 2000 630 ₁₀₀ 300 200 300 250 1000 1000 700 1500 D13×10 D13×10 4610 4500 4500 2300 340 340 280 D16× 8 D13× 8 5760 5000 5000 2500 730 380 380 300 D16×10 D13×10 6920 〈側面図〉一体型〈側面図〉継足型 H=3500 H=4000 〜 5000 H=4000 〜 5000 t2 t1 t1 h g g H H2 H 1 t 4 B t 3 t2 t1 h g g H H2 H 1 t 4 t 3 B t1 t2 t1 h g g H H2 H 1 t 4 B B2 t 3 差し筋現場打コンクリート（σck＝24N/mm2_）

ノーマルクリフ

(11)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

道路用Ｌ型擁壁▶道路用擁壁

/SKウォール

佐賀県規格 寸法表（単位：㎜）呼び名 H B B2 t1 t2 t3 t4 g L 底　版　差　筋 _参考質量（㎏）上側径×本径×本下側 600S 400 680 − 70 70 70 70 100 2000 − − 358 800S 600 760 80 80 80 80 523 1000S 800 850 90 90 90 90 734 1200S 1000 970 ₋ ₁₀₀ 100 ₁₀₀ 100 ₁₂₀ ₂₀₀₀ ₋ ₋ 975 1400S 1200 1090 120 120 1262 1600S 1400 1210 − 100 130 100 130 150 2000 − − 1534 1800S 1600 1330 140 140 1798 2000S 1800 1450 150 150 2079 2250S 2000 1600 ₋ ₁₀₀ 170 ₁₀₀ 170 ₁₈₀ ₂₀₀₀ ₋ ₋ 2538 2500S 2250 1750 180 180 2918 2750S 2500 1900 − 100 200 100 200 200 2000 − − 3468 3000S 2750 2050 220 220 4030 3500S 3000 2340 250 250 230 1500 3510 一体型 4000S 3500 2630 − 100 300 200 300 250 1500 − − 4890 4500S 4000 2930 340 340 280 6040 5000S 4500 3230 380 380 300 7280 継足型 _4000S ₃₅₀₀ ₂₀₀₀ 630 ₁₀₀ 300 ₂₀₀ 300 250 ₁₅₀₀ D13×10 D13×10 4420 4500S 4000 2300 340 340 280 D16× 8 D13× 8 5580 5000S 4500 2500 730 380 380 300 D16×10 D13×10 6730 H=600S 〜 3000S H=3500S 〜 5000S 〈側面図〉〈側面図〉〈正面図〉〈正面図〉 g g B H t2 t1 t 3 t 4 インサート D13-8本 L=2000 1000 500 H 7@250＝1750 125 125 500 水抜穴 t 3 H t 4 t1 連結金具 g g t2 B B2 差し筋現場打コンクリート（σck＝24N/mm2_） L 5@ 250=1250 125 125 水抜穴

Sタイプ

(12)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

195 道路用Ｌ型擁壁▶道路用擁壁

/SKウォール

佐賀県規格 基礎数量及び参考歩掛表［10m 当り］ 呼び名 _（㎜）H _（本）本数 _（m）D1 _（m基礎材3_） _（m）D2 _（m）B 基礎コンクリート（m3_） D3 （m）（m）B1 敷モルタル（m3_）据　付　工 _{底版現場打} コンクリート（m3_）世話役（人）ブロック工（人）普通作業員（人）機械名（日）使用機械 600 600 5.00 0.15 7.80 0.10 0.780 0.780 0.020 0.680 0.136 0.22 0.22 0.66 バックホ_{ウ2.9t 0.22} − 800 800 8.60 0.860 0.860 0.760 0.152 1000 1000 9.50 0.950 0.950 0.850 0.170 1200 1200 5.00 0.15 10.70 0.10 1.070 1.070 0.020 0.970 0.194 0.26 0.26 0.78 ラフテレーンクレーン 25t 0.26 − 1400 1400 11.90 1.190 1.190 1.090 0.218 1600 1600 14.10 1.410 1.410 1.210 0.242 1800 _{1800 5.00 0.15 15.30 0.10 1.530 1.530 0.020 1.330 0.266 0.26 0.26 0.78} _0.26 ₋ 2000 2000 16.50 1.650 1.650 1.450 0.290 2250 2250 5.00 0.15 18.00 0.10 1.800 1.800 0.020 1.600 0.320 0.33 0.33 1.00 0.33 − 2500 2500 19.50 1.950 1.950 1.750 0.350 2750 2750 21.00 2.100 2.100 1.900 0.380 3000 _{3000 5.00 0.15 22.50 0.10 2.250 2.250 0.020 2.050 0.410 0.33 0.33 1.00} ラフテレーンクレーン 25t 0.33 − 3500 3500 6.67 0.20 25.40 0.15 2.540 3.810 2.340 0.468 4000 4000 6.67 0.20 28.30 0.15 2.830 4.245 0.020 2.630 0.526 0.41 0.41 1.25 0.41 1.26 4500 4500 31.30 3.130 4.695 2.930 0.586 5000 5000 34.30 3.430 5.145 3.230 0.646 1.46 〈標準施工図〉基礎コンクリート（σck=18N/m ）敷モルタル基礎材連結金具吸出防止材 D 2 D 1 1.0t/m2 m2 H 敷モルタル基礎材 B B1 D 3 基礎コンクリート（σck=18N/mm2_）

● 標準施工図

(13)

水抜孔 H 1 H H 2 G G T 3 T 4 B1 B T2 T1 L ＝2,000 500 1,000 500 L 1 前面φ90、背面φ75

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

道路用擁壁

ML 擁壁

（標準・Sタイプ）

寸法表（単位：㎜）呼び名 H B A T1 T2 T3 T4 G H1 H2 B1 δL L1 L＝2m 参考重量（㎏）標準 Sタイプ標準 Sタイプ標準 Sタイプ ① ② ① ② ① ② 600 ー 600 ー 650 750 100 100 100 100 100 ー _{400 ー} 14 1972 580 ー 800 ー 800 ー 750 850 17 1966 720 ー 1000 1000S 1000 800 850 950 20 1960 860 765 1200 1200S 1200 1000 1000 1100 110 110 ₁₂₀ 300 300 23 1954 1080 985 1400 1400S 1400 1200 1100 1200 120 120 470 26 1948 1280 1185 1600 1600S 1600 1400 1250 1450 130 130 ₁₅₀ 530 29 1942 1540 1440 1800 1800S 1800 1600 1350 1550 140 140 600 32 1936 1770 1675 2000 2000S 2000 1800 1450 1650 150 150 200 670 34 1932 2070 1975 2500 2250S 2500 _{2000 1750 1950} _{180 180} 500 830 41 1918 2790 2550 ー 2500S ー 2250 ー 2670 3000 2750S 3000 _{2500 2050 2250} _{220 220} ₁₀₀₀ _{48 1904} 3750 3510 ー 3000S ー 2750 ー 3630 ◦最小半径約 38m( 最大曲げ角 3°) まで対応 ※ 1m ものは L=995 ※面取り前面四方 10 基礎数量及び参考歩掛表［10m 当り］ 呼び名 B A 基　　　礎　　　　工据　　付　　工標準 Sタイプ基　礎　材基礎コンクリート敷モルタル（1:3）世話役（人）ブロック工（人）普通作業員（人）使用機械 ① ② ｍ2 _ｍ3 _ｍ3 _機械名 _（日） 600 ー 650 750 7.50 0.75 0.130 0.22 0.22 0.66 バックホウ_2.9t 0.22 800 ー 750 850 8.50 0.85 0.150 1000 1000S 850 950 9.50 0.95 0.170 1200 1200S 1000 1100 11.00 1.10 0.200 0.26 0.26 0.78 ラフテレーンクレーン 25t 0.26 1400 1400S 1100 1200 12.00 1.20 0.220 1600 1600S 1250 1450 14.50 1.45 0.250 1800 1800S 1350 1550 15.50 1.55 0.270 2000 2000S 1450 1650 16.50 1.65 0.290 2500 2250S _{1750 1950} _19.50 _1.95 _0.360 _0.33 _0.33 _1.00 _0.33 ー 2500S 3000 2750S _{2050 2250} _22.50 _2.25 _0.410 _0.33 _0.33 _1.00 _0.33 ー 3000S 〈平面図〉〈側面図〉 10 嵩上げ高さ(h)はL=2000、1000㎜に対して 1000S〜2000S（h=200㎜以下です） 2500S、3000S（h=250㎜以下です） 2250S、2750S（h=500㎜以下です）

嵩上げについて

1 ML擁壁前壁天端部を道路勾配に合わせて嵩上げを行う場合、現場で所定の高さまでコンクリートの打ち継ぎを行うが、その際には標準規格品より上位(H寸法の大きい)の標準規格品を使用し、その際製品の頭部(前壁天端部)を仕切った製品により対応します。また、頭部にはインサート(M12 用)を埋め込んで現場にて差筋ができるように配置しました。 2 天端部差筋は異形鋼棒(D13)のネジ切り付きを使用します。差筋については嵩上げ用製品の出荷時にメーカーより用意します。 3 差筋の長さは製品天端からの出が200mmとし、ピッチは250mmとします。 4 配力筋のピッチは200mm以下とします。差筋の長さは製品天端からの出が200mmとし、ピッチは250mmとします。 h＝ 2 h1＋h2 7＠250＝1750 インサート金具差筋（D13L＝200mm） H T 3 T2 B T4 G （M12）差筋（D13）嵩上げコンクリート（σck=21N/mm2_以上）嵩上高ｈ配力筋（D10）インサート（M12） 125 125 2000 T1 100 h=（h1+h2）×1/2 天端計画勾配 h 1 _h h2 7＠250＝1750 インサート金具差筋（D13L＝200mm） H T 3 T2 B T4 G （M12）差筋（D13）嵩上げコンクリート（σck=21N/mm2_以上）嵩上高ｈ配力筋（D10）インサート（M12） 125 125 2000 T1 100 h=（h1+h2）×1/2 天端計画勾配 h 1 _h h2 7＠250＝1750 インサート金具差筋（D13L＝200mm） H T 3 T2 B T4 G （M12）差筋（D13）嵩上げコンクリート（σck=21N/mm2_以上）嵩上高ｈ配力筋（D10）インサート（M12） 125 125 2000 T1 100 h=（h1+h2）×1/2 天端計画勾配 h 1 _h h2

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

(14)

現場打部寸法表（10m 当り）呼び名 a2 底版上側鉄筋底版下側鉄筋配力筋筋生コン_（ｍ3_） _（ｍ型枠2_）標準 Sタイプ ① ② ③ 4000 3750S 4000S ₆₃₀ D13 ＠ 150 D13 ＠ 150 _{D13 6 本 59.7kg} _1.26 2.00 4500 4250S 4500S D16 ＠ 200 D13 ＠ 200 5000 4750S 5000S 730 D16 ＠ 150 D13 ＠ 150 D13 8 本 79.6kg 1.46 H a h g g 連結金具 h g g 連結金具差し筋現場打コンクリート（σck=24N/mm2_） H t 4 a H L 水抜穴 h 連結金具連結金具 t1 t1 t 3 t2 t 4 H 2 H 1 H 2 H 1 t2 t 3 t1 t1 H 2 H 1 a1 a2 連結金具敷モルタル基礎コンクリート基礎材 200×200×10 土粒子止めフィルター B H 敷モルタル基礎コンクリート基礎材土粒子止めフィルター 200×200×10 d 3 d 1 d2 H a h g g 連結金具 h g g 連結金具差し筋現場打コンクリート（σck=24N/mm2_） H t 4 a H L 水抜穴 h 連結金具連結金具 t1 t1 t 3 t2 t 4 H 2 H 1 H 2 H 1 t2 t 3 t1 t1 H 2 H 1 a1 a2 連結金具敷モルタル基礎コンクリート基礎材 200×200×10 土粒子止めフィルター B H 敷モルタル基礎コンクリート基礎材土粒子止めフィルター 200×200×10 d 3 d 1 d2 H a h g g 連結金具 h g g 連結金具差し筋現場打コンクリート（σck=24N/mm2_） H t 4 a H L 水抜穴 h 連結金具連結金具 t1 t1 t 3 t2 t 4 H 2 H 1 H 2 H 1 t2 t 3 t1 t1 H 2 H 1 a1 a2 連結金具敷モルタル基礎コンクリート基礎材 200×200×10 土粒子止めフィルター B H 敷モルタル基礎コンクリート基礎材土粒子止めフィルター 200×200×10 d 3 d 1 d2

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

197 道路用擁壁

ノーマルクリフ

［宮崎版］

Ⅲ型（標準・Sタイプ）

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

〈側面図〉〈側面図〉〈背面図〉 寸法表（単位：㎜） 呼び名 H a a1 B h t1 t2 t3 t4 g H1 H2 L 参考重量（㎏）標準 Sタイプ 標準 Sタイプ 標準 Sタイプ ① ② ③ ① ② ③ ① ② ③ 3500 3250S 3500S 3500 3000 3250 2340 — 2540 700 100 250 80 250 230 1000 1000 2000 4740 4500 4620 4000 3750S 4000S 4000 3500 3750 2630 2000 2830 300 200 300 250 1000 3010 2890 2950 4500 4250S 4500S 4500 4000 4250 2930 2300 3130 340 340 280 3765 3645 3705 5000 4750S 5000S 5000 4500 4750 3230 2500 3430 380 380 300 4525 4405 4465 H＝3500 H＝4000 ～ 5000 〈正面図〉 @250 125 125 1000 水抜き穴ａ 100 嵩上げコンクリート配力筋（Ｄ10）差筋（Ｄ13）インサート金具（Ｍ12）差筋（Ｄ13 Ｌ=200 ㎜）インサート（Ｍ12） g g Ｈ差筋現場打コンクリート（σck=24N/mm 2_）（σck=21N/mm 2_以上） t1 t2 t 4 t 3 H 2 H 1 a1 a2 7＠250＝1750 インサート金具差筋（D13L＝200mm） H T 3 T2 B T4 G （M12）差筋（D13）嵩上げコンクリート（σck=21N/mm2_以上）嵩上高ｈ配力筋（D10）インサート（M12） 125 125 2000 T1 100 h=（h1+h2）×1/2 天端計画勾配 h 1 _h h2 嵩上げ高さ(h)はL=2000、1000㎜に対して 3500S、4500S、5000S（h=250㎜以下です） 3250S、4250S、4750S（h=500㎜以下です） h＝ h1＋h2₂ 7＠250＝1750 インサート金具差筋（D13L＝200mm） H T 3 T2 B T4 G （M12）差筋（D13）嵩上げコンクリート（σck=21N/mm2_以上）嵩上高ｈ配力筋（D10）インサート（M12） 125 125 2000 T1 100 h=（h1+h2）×1/2 天端計画勾配 h 1 _h h2 基礎数量及び参考歩掛表［10m 当り］ 呼び名 a B 基礎材（ｍ2_）基礎コンクリート（ｍ3_）敷モルタル（ｍ3_）フィルタ材（ｍ2_）据　　　付　　　工標準 Sタイプ世話役（人）ブロック工（人）普通作業員（人）使用機械 ① ② ③ 機械名（日） 3500 3250S 3500S 2340 2540 25.4 3.81 0.47 0.8 0.33 0.33 1.00 ラフテレーンクレーン 25t 0.33 4000 3750S 4000S 2630 2830 28.3 4.25 0.53 0.41 0.41 1.25 0.41 4500 4250S 4500S 2930 3130 31.3 4.70 0.59 5000 4750S 5000S 3230 3430 34.3 5.15 0.65

(15)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

500 1000 500 水抜穴 H 1 H 1950 2000 100 t1 C 水抜穴φ60 t 3 R d a t 4 t2 H 1 H t 3 t1 R 水抜穴φ60 C t 4 H 1 H t2 a 500 1000 500 水抜穴 H 1 H 1950 2000 200X200X10 敷モルタル基礎材土粒子止めフィルター土粒子止めフィルター基礎コンクリート（σck=18N/mm2_） D 2 D 1 D 3 敷モルタル基礎材 H 土粒子止めフィルター _200X200X10 B R 基礎コンクリート（σck=18N/mm2_）

道路用擁壁

ノーマルクリフ

［大分版］

Ⅳ型

施工姿図 寸法表（単位：㎜）呼び名（H） a t1 t2 t3 t4 R C d H1 参考質量（㎏） 600 650 ₆₅ ₆₅ ₆₅ ₆₅ ₁₃₀ 210 20 300 430 800 740 250 60 400 525 1000 840 ₆₅ 75 70 75 150 ₄₅₀ ₆₀ 400 695 1200 970 90 90 180 600 870 1400 1090 ₇₀ 100 100 200 ₄₅₀ ₆₀ ₆₀₀ 1050 1600 1210 110 110 220 1240 1800 1330 ₇₅ 130 ₇₅ 130 260 ₄₅₀ ₆₀ ₈₀₀ 1540 2000 1450 140 140 280 1775 2200 1570 100 150 80 150 300 750 — 1000 2110 2400 1690 160 160 320 2380 2600 1810 180 180 360 2760 2800 1930 ₁₀₀ 190 ₈₀ 190 380 ₇₅₀ _— ₁₀₀₀ 3070 3000 2050 200 200 400 3400 ※奇数のH 寸法は1ランク上のサイズの頭切り。 基礎数量及び参考歩掛表［10m 当り］ 呼び名（H）製品本数（㎜）B （㎜）D1 （㎜）D2 （㎜）D3 （m基礎材2_）基礎コンクリート（m3_）敷モルタル（m3_）フィルタ材（m2_）据　付　工世話役（人）ブロック工_（人）普通作業員_（人） _機械名使用機械_（日） 600 5 750 150 100 20 7.50 0.75 0.13 0.4 0.22 0.22 0.66 バックホウ_2.9t 0.22 800 840 8.40 0.84 0.15 1000 940 9.40 0.94 0.17 1200 5 1070 150 100 20 10.70 1.07 0.19 0.4 0.26 0.26 0.78 ラフテレーンクレーン 25t 0.26 1400 1190 11.90 1.19 0.22 1600 1410 14.10 1.41 0.24 1800 ₅ _{1530 150 100 20 15.30 1.53} 0.27 2000 1650 16.50 1.65 0.29 2200 5 1770 150 100 20 17.70 1.77 0.31 0.4 0.33 0.33 1.00 ラフテレーンクレーン 25t 0.33 2400 1890 18.90 1.89 0.34 2600 2010 20.10 2.01 0.36 2800 ₅ _{2130 150 100 20 21.30 2.13} 0.39 3000 2250 22.50 2.25 0.41 最小施工 R 表 H 最小施工 R（m） 600 26 800 30 1000 34 1200 39 1400 44 1600 49 1800 54 2000 58 2200 63 2400 68 2600 73 2800 78 3000 82 H=600 ～ 2000 H=2200 ～ 3000

H=600 ～ 2000 ／ H=2200 ～ 3000

● 標準施工図

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

(16)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

199 道路用Ｌ型擁壁▶道路用擁壁

/ノーマルクリフ

Ⅳ型 70以上 H ＝1600 H ＝1600 H＝1800S L＝2000 H＝2000S L＝2000 H＝2000S L＝2000 H ＝1400 天端計画勾配差し筋（D13） t1 t2 R a Ｈ t 4 _t3 差し筋（D13@250）インサ−ト 70 ∼ （嵩上高） 250前後 100 嵩上コンクリート（σck=24N/mm2_）配力筋（D13） h h 〈側面図〉 〈詳細図〉

擁壁天端に縦断勾配等ある場合は、Sタイプで計画してください。

盛土高(h)により計算書を提出しますので、ご計画に応じてご用命ください。設計条件により根入れ(h)等変化しますので、ご計画に応じてご用命ください。(通常、壁高の1/3程度必要になります) ※嵩上げ高さ300mm以上は配力鉄筋を2本設置 寸法表（単位：㎜）呼び名 H a t1 t3 t2・t4 ＲＬ参考質量_（㎏） 1000S 600 840 100 70 75 150 2000 495 1200S 800 970 90 180 670 1400S 1000 1090 100 200 850 1600S 1200 1210 110 220 1040 1800S 1400 1330 ₁₀₀ ₇₅ 130 260 ₂₀₀₀ 1340 2000S 1600 1450 140 280 1575 2200S 1800 1570 100 80 150 300 2000 1910 2400S 2000 1690 160 320 2180 2600S 2200 1810 180 360 2560 2800S 2400 1930 ₁₀₀ ₈₀ 190 380 ₂₀₀₀ 2870 3000S 2600 2050 200 400 3200

盛土使用について

逆使用について

S タイプ

H=1000S ～ 3000S

● 設計例

70以上 H ＝1600 H ＝1600 H＝1800S L＝2000 H＝2000S L＝2000 H＝2000S L＝2000 H ＝1400 天端計画勾配差し筋（D13） t1 t2 R a Ｈ t 4 _t3 差し筋（D13@250）インサ−ト 70 ∼ （嵩上高） 250前後 100 嵩上コンクリート（σck=24N/mm2_）配力筋（D13） h h

(17)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

道路用擁壁

ノーマルクリフ

［鹿児島版］

Ⅳ型 NF

100 t1 C 水抜穴 t 3 R d a t 4 t2 H 1 H 500 1000 500 水抜穴 H 1 H 1950 2000 t 3 t1 R 水抜穴 C t 4 H 1 H t2 a 500 1000 500 水抜穴 H 1 H 1950 2000 200X200X10 敷モルタル基礎材土粒子止めフィルター基礎コンクリート（σck=18N/㎟） D 2 D 1 D 3 敷モルタル基礎材 H 土粒子止めフィルター_200X200X10 B 基礎コンクリート（σck=18N/㎟） 基礎数量及び参考歩掛表［10m 当り］ 呼び名（H）製品本数（㎜）B （㎜）D1 （㎜）D2 （㎜）D3 （m基礎材2_）基礎コンクリート（m3_）敷モルタル（m3_）フィルタ材（m2_）据　付　工世話役（人）ブロック工（人）普通作業員（人）機械名使用機械（日） 600 5 750 150 100 20 7.50 0.75 0.13 0.4 0.22 0.22 0.66 バックホウ_2.9t 0.22 800 840 8.40 0.84 0.15 1000 940 9.40 0.94 0.17 1200 5 1070 150 100 20 10.70 1.07 0.19 0.4 0.26 0.26 0.78 ラフテレーン_{クレーン25t} 0.26 1400 1190 11.90 1.19 0.22 1500 1250 12.50 1.25 0.23 1600 5 1410 150 100 20 14.10 1.41 0.24 0.4 0.26 0.26 0.78 ラフテレーン_{クレーン25t} 1800 1530 15.30 1.53 0.27 2000 1650 16.50 1.65 0.29 2200 5 1770 150 100 20 17.70 1.77 0.31 0.4 0.33 0.33 1.00 ラフテレーンクレーン25t 0.33 2400 1890 18.90 1.89 0.34 2600 2010 20.10 2.01 0.36 2800 ₅ 2130 ₁₅₀ ₁₀₀ ₂₀ 21.30 2.13 0.39 _0.4 _0.33 _0.33 _1.00 3000 2250 22.50 2.25 0.41 寸法表（単位：㎜）呼び名（H） a t1 t2 t3 t4 R C d H1 参考質量（㎏） 600 650 65 65 65 65 130 210 20 300 430 800 740 250 60 ₄₀₀ 525 1000 840 75 ₇₀ 75 150 ₄₅₀ ₆₀ 695 1200 970 90 90 180 600 870 1400 1090 70 100 70 100 200 450 60 600 1050 1500 1150 ₁₁₀ ₁₁₀ ₂₂₀ 1170 1600 1210 1240 1800 1330 ₇₅ 130 ₇₅ 130 260 ₄₅₀ ₆₀ ₈₀₀ 1540 2000 1450 140 140 280 1775 2200 1570 ₁₀₀ 150 ₈₀ 150 300 ₇₅₀ _— ₁₀₀₀ 2110 2400 1690 160 160 320 2380 2600 1810 100 180 80 180 360 750 — 1000 2760 2800 1930 190 190 380 3070 3000 2050 200 200 400 3400 ※奇数のH 寸法は1ランク上のサイズの頭切り。 H=2200 〜 3000 H=600 〜 2000 H=2200 〜 3000 施工姿図 〈背面図〉 〈背面図〉 〈側面図〉 〈側面図〉

H=600 〜 2000 ／ H=2200 〜 3000

● 標準施工図

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

(18)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

201 道路用Ｌ型擁壁▶道路用擁壁

/ノーマルクリフ

Ⅳ型 NF 60以上 200以下 H ＝1800 H ＝1800 H＝1800S L＝2000 H＝2000S L＝2000 H＝2000S L＝2000 H ＝1600 天端計画勾配

参考図

※道路計画等で擁壁の最大嵩上げが200を超える場合はご相談ください。

差し筋（D13） t1 t2 R a Ｈ t 4 t 3 200 200 現場施工筋(D13) 差し筋(D13@250) 100 インサ−ト嵩上コンクリート σck=24N/mm2 σck=24N/mm2 ※主筋（差し筋）は製品に含まれています。インサート 100 現場施工筋(D13) 嵩上コンクリート差し筋(D13@250) 寸法表（単位：㎜）呼び名 H a t1 t3 t2・t4 ＲＬ参考質量（㎏） 600S 400 650 ₁₀₀ ₆₅ ₆₅ ₁₃₀ ₂₀₀₀ 335 800S 600 740 430 1000S 800 840 100 70 75 150 2000 600 1200S 1000 970 90 180 775 1400S 1200 1090 100 200 955 1600S 1400 1210 110 220 1145 1800S 1600 1330 ₁₀₀ ₇₅ 130 260 ₂₀₀₀ 1445 2000S 1800 1450 140 280 1680 2200S 2000 1570 ₁₀₀ 80 150 300 ₂₀₀₀ 2015 2400S 2200 1690 160 320 2285 2600S 2400 1810 100 180 360 2000 2665 2800S 2600 1930 190 380 2975 3000S 2800 2050 200 400 3305 擁壁天端に縦断勾配等ある場合は、Sタイプで計画してください。 〈側面図〉 〈詳細図〉

S タイプ

(19)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

H t1 t2 H 1 H 2 g g a 水抜き穴 c t 3 t 4 a1 L H c H 2 H 1 5001000500 水抜き穴 φ50 φ50 1500 H c 1400 1400 水抜き穴 H 150 t6 t 4 t2 a1 a 水抜き穴 φ50 φ50 現場打コンクリート c t 3 a2 t1 R300 t 5 100 （σck=24N/mm2_） φ50 2000 H h H 2 H 1 水抜き穴 1500 1450 H c 1400 1400 水抜き穴 H 150 t6 t 4 t2 a1 a 水抜き穴 φ50 φ50 現場打コンクリート c t 3 a2 t1 R300 t 5 100 （σck=24N/ mm2_） H t1 t2 H 1 H 2 g g a 水抜き穴 φ50 h t 3 t 4 a1 H h H 2 H 1 水抜き穴 φ50 1000940 φ50 2000 H h H 2 H 1 水抜き穴 1500 1450 H c 1400 1400 水抜き穴 H 150 t6 t 4 t2 a1 a 水抜き穴 φ50 φ50 現場打コンクリート c t 3 a2 t1 R300 t 5 100 （σck=24N/ mm2_） H t1 t2 H 1 H 2 g g a 水抜き穴 φ50 h t 3 t 4 a1 H h H 2 H 1 水抜き穴 φ50 1000940 H t1 t2 H 1 H 2 g g a 水抜き穴 c t 3 t 4 a1 L H c H 2 H 1 5001000500 水抜き穴 φ50 φ50 1500 H c 1400 1400 水抜き穴 H 150 t6 t 4 t2 a1 a 水抜き穴 φ50 φ50 現場打コンクリート c t 3 a2 t1 R300 t 5 100 （σck=24N/mm2_）

道路用擁壁

スーパークリフ

SC

＝ 寸法表（単位：㎜）呼び名 H a a1 c t1 t2 t3 t4 g H1 H2 _{参考質量（㎏）}L＝1000 _{参考質量（㎏）}L＝2000 最小施工 R_（m） 3500 3500 2340 450 750 100 90 100 100 380 1000 1000 1810 3620 39 4000 4000 2630 600 100 150 450 1400 1400 2545 5090 44 4500 4500 2930 550 3190 6380 49 5000 5000 3210 650 3935 7870 54 ●上記サイズ以外についてはご相談ください。 〈側面図〉 〈側面図〉 〈背面図〉 〈背面図〉 〈背面図〉

H=3500 〜 5000

H=5500 〜 7000

寸法表（単位：㎜）呼び名 H a a1 a2 c t1 t2 t3 t4 t5 t6 参考質量（㎏） 5500 5500 3600 ₂₅₀₀ 1100 500 ₁₀₀ ₈₀₀ ₄₀₀ ₈₀₀ ₁₃₀ ₁₃₀ 9470 6000 6000 3900 ₁₄₀₀ 1000 9750 6500 6500 4200 ₂₈₀₀ 500 ₁₀₀ ₉₀₀ ₄₅₀ ₉₀₀ ₁₄₀ ₁₄₀ 12250 7000 7000 4500 1700 1000 12530

重圧に耐える堅固な構造でありながら軽量。

施工も迅速です。

特長

スーパークリフは道路土工指針に準拠。土圧計算は「試行くさび法」により計算しT-25の車輌荷重に対応します。

1

.

T-25の車輌荷重に

対応

壁体をリブ構造にしたことで、より堅固かつ軽量となり施工の迅速化が図れます。

2

.

迅速な施工が

可能

前壁が垂直なため土地を無駄なく有効利用できます。

3

.

土地を有効利用

日本工業規格表示許可工場で生産されるため均一な品質と強度が保証されます。

4

.

均一な品質と強度

道路用Ｌ型擁壁

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

H 福岡佐賀長崎熊本大分宮崎鹿児島 3000 〜 5000 × × × ○ ○ ○ ○ 5500 〜 7000 ○ ○ ○ ○ ○ ○ ○

！

H サイズによって対応する地区が異なります。 L=2000 L=1000 ※大分県はL=1000が　標準です。

(20)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

203 道路用Ｌ型擁壁▶道路用擁壁

/スーパークリフ

SC H=3500 〜 5000 H=5500 〜 7000 ※水抜き穴には土粒子止めフィルターを使用 100 100 B D 1 D 3 D 2 H 敷モルタル基礎コンクリート基礎材敷モルタル基礎コンクリート基礎材 100 100 B D 1 D 3 D 2 H 現場打コンクリート（24N/mm2_）配力筋（D13） ※水抜き穴には土粒子止めフィルターを使用 100 100 B D 1 D 3 D 2 H 敷モルタル基礎コンクリート基礎材敷モルタル基礎コンクリート基礎材 100 100 B D 1 D 3 D 2 H 現場打コンクリート（24N/mm2_）配力筋（D13）

● 標準施工図

※水抜き穴には土粒子止めフィルターを使用 基礎数量及び参考歩掛表［10m 当り］ 呼び名（H）製品本数（㎜）B （㎜）D1 （㎜）D2 （㎜）D3 （m基礎材2_）基礎コンクリート（m3_）敷モルタル（m3_）フィルタ材（m3_）据　付　工世話役（人）ブロック工（人）普通作業員（人）機械名使用機械（日） 3500 5.00 2540 200 150 20 25.40 3.81 0.47 0.80 0.33 0.33 1.00 ラフテレーンクレーン 25t 0.33 4000 2830 28.30 4.25 0.53 0.41 0.41 1.25 0.41 4500 3130 31.30 4.70 0.59 5000 3410 34.10 5.12 0.64 5500 6.67 3800 250 200 20 38.00 7.60 0.72 1.07 0.55 0.55 1.65 ラフテレーンクレーン 50t 0.55 6000 4100 41.00 8.20 0.78 6500 4400 44.00 8.80 0.84 _0.71 _0.71 _2.13 _0.71 7000 4700 47.00 9.40 0.90

スーパークリフ

H-5500〜7000 底版現場打部数量［10m 当り］ H 底版コンクリート（m3_{）底版型枠（m}2_{）底版鉄筋（㎏）} 5500 4.60 _4.00 79.60 6000 5.80 99.50 6500 6.53 _4.50 99.50 7000 7.88 119.40 ※底版鉄筋は配力筋のみを計上

(21)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

道路用Ｌ型擁壁▶道路用擁壁

/スーパークリフ

SC t 3 a g H g 差し筋（D13） t1 t2 t 4 t1 a g t 3 t 4 H a1 a2 g t2 差し筋（D13）配力筋（D13）現場打コンクリート（σck=24N/mm2_） 100 120 継ぎ足し筋（D16）継ぎ足し筋（D22） 70 50 280 _（330） 400 （450）＠300 ＠300 a2＋100 80 a2 220 80 ※ 道路計画等で擁壁の最大嵩上げが500を超える場合はご相談ください。 200 200 現場施工筋(D13) 差し筋(D13@250) 100 インサ−ト嵩上コンクリート σck=24N/mm2 ※主筋（差し筋）は製品に含まれています。インサート 100 現場施工筋(D13) 嵩上コンクリート σck=24N/mm2 差し筋(D13@250) t 3 a g H g 差し筋（D13） t1 t2 t 4 t1 a g t 3 t 4 H a1 a2 g t2 差し筋（D13）配力筋（D13）現場打コンクリート（σck=24N/mm2_） 100 120 継ぎ足し筋（D16）継ぎ足し筋（D22） 70 50 280 _（330） 400 （450）＠300 ＠300 a2＋100 80 a2 220 80 ※ 道路計画等で擁壁の最大嵩上げが500を超える場合はご相談ください。 200 200 現場施工筋(D13) 差し筋(D13@250) 100 インサ−ト嵩上コンクリート σck=24N/mm2 ※主筋（差し筋）は製品に含まれています。インサート 100 現場施工筋(D13) 嵩上コンクリート σck=24N/mm2 差し筋(D13@250) t 3 a g H g 差し筋（D13） t1 t2 t 4 t1 a g t 3 t 4 H a1 a2 g t2 差し筋（D13）配力筋（D13）現場打コンクリート（σck=24N/mm2_） 100 120 継ぎ足し筋（D16）継ぎ足し筋（D22） 70 50 280 _（330） 400 （450）＠300 ＠300 a2＋100 80 a2 220 80 ※ 道路計画等で擁壁の最大嵩上げが500を超える場合はご相談ください。 200 200 現場施工筋(D13) 差し筋(D13@250) 100 インサ−ト嵩上コンクリート σck=24N/mm2 ※主筋（差し筋）は製品に含まれています。インサート 100 現場施工筋(D13) 嵩上コンクリート σck=24N/mm2 差し筋(D13@250) 底版現場打部数量［10m 当り］ H 底版コンクリート（m3_{）底版型枠（m}2_{）底版鉄筋（㎏）} 5500S 4.60 _4.00 79.60 6000S 5.80 99.50 6500S 6.53 _4.50 99.50 7000S 7.88 119.40 ※底版鉄筋は配力筋のみを計上 〈側面図〉 〈詳細図〉 〈側面図〉 3500S 〜 5000S 5500S 〜 7000S

S タイプ

3500S 〜 5000S ／ 5500S 〜 7000S

寸法表（単位：㎜）呼び名Ｈａ a1 a2 t1 t3 t2 t4 ｇ _{参考質量（㎏）}Ｌ＝1000 _{参考質量（㎏）}Ｌ＝2000 _{参考質量（㎏）}Ｌ＝1500 3500S 3000 2340 − − 100 100 90 100 380 1690 3380 − 4000S 3500 2630 150 100 100 450 2425 4850 4500S 4000 2930 550 3070 6140 5000S 4500 3210 650 3850 7630 5500S 5000 3600 ₂₅₀₀ 1100 150 400 130 130 800 − − 9190 6000S 5500 3900 ₁₄₀₀ 9470 6500S 6000 4200 ₂₈₀₀ ₄₅₀ ₁₄₀ ₁₄₀ ₉₀₀ 11970 7000S 6500 4500 1700 12250 ※道路計画等で擁壁の最大嵩上げが 500を超える場合はご相談ください。 ※主筋（差し筋）は製品に含まれています。

！

_{δck＝21N/㎜}宮崎は 2_です ※鹿児島県農政タイプ

(22)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

205

H 1 t 4 t3 t1 t2 H g a g c a2 L 連結金具 70 ∼ （嵩上高） _250前後 100 _{配力筋（D13）} 嵩上コンクリート（σck=24N／mm2_）差し筋（D13@250）インサ−トインサート水抜き穴φ70 差筋（D13 ） H t 3 t2 ａ t 4 t1 ｇｇ t 4 t 3 t1 t2 a1 a2 H g a g c 連結金具 H 1 H 2 _{水抜き穴Φ70} t 4 t 3 t1 t2 a1 a2 H g a g c 連結金具インサート差筋（D13）水抜き穴Φ70 水抜き穴Φ70 H 2

道路用擁壁

ノーマルクリフ

［大分版］

Ⅲ型（延長調整及び特殊頭切り用）

擁壁天端に縦断勾配等ある場合は、Sタイプで計画してください。

寸法表（単位：㎜）呼び名 H a c t1 t2 t3 t4 g H1 H2 Ｌ参考質量_（㎏） 3500 3500 2340 700 100 250 80 250 230 1000 1000 1000 2370 ※嵩上げ高さ300mm以上は配力鉄筋を2本設置 〈側面図〉 〈側面図〉 〈詳細図〉 〈側面図〉 〈プレキャスト底版〉 H=3500 H=3500S H=4000 〜 5000 H=4000S 〜 5000S

H=3500 ／ H=4000 〜 5000

H=3500S/H=4000S 〜 5000S

S タイプ

寸法表（単位：㎜）呼び名 H a a1 a2 c t1 t2 t3 t4 g H1 H2 Ｌ参考質量_（㎏） 4000 4000 2630 2000 ₆₃₀ 700 100 300 200 300 250 1000 1000 1000 3310 4500 4500 2930 2300 340 340 280 4065 5000 5000 3230 2500 730 380 380 300 4875 寸法表（単位：㎜）呼び名 H a a1 a2 t1 t3 t2・t4 g Ｌ参考質量_（㎏） 3500S 3000 2340 - -100 80 250 230 1000 2245 4000S 3500 2630 2000 ₆₃₀ 200 300 250 3185 4500S 4000 2930 2300 340 280 3940 5000S 4500 3230 2500 730 380 300 4750

道路用Ｌ型擁壁

福岡

佐賀

熊本

大分

宮崎

鹿児島

(23)

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

宅地造成用擁壁

NNC

Ⅲ型　

大地震対応型

a L 連結金具 L h H 水抜き穴※ 連結金具 1000 500 500 5 H＝1000∼1800連結金具①③、 H＝2000∼3000連結金具①②③ ※コーナー用（90°、135°）もご用意しています。 a g d c g t 3 t 4 H t1 b 連結金具③ 連結金具① 1 100 t2 連結金具②

大臣認定製品　宅地造成等規制法第14条による認定

NNC

寸法表（単位：㎜）　φ＝30°以上　※φ＝30°未満の場合は別途お問い合わせください 呼び名 H a b c d t1 t2 t3 t4 g h L 参考質量（㎏）必要地耐力（kN/m2_） 1000 1000 700 150 150 ₈₅ ₁₀₀ 100 ₁₀₀ 100 100 600 2000 845 59 1200 1200 850 110 110 110 1055 66 1400 1400 1000 120 120 120 1285 73 1600 1600 1000 150 150 130 130 130 700 2000 1470 92 1800 1800 1100 70 110 140 110 140 140 1760 102 2000 2000 1200 150 150 150 2015 112 2200 2200 1300 150 150 160 160 160 800 2000 2300 122 2400 2400 1450 170 170 170 2615 126 2600 2600 1550 70 110 180 110 180 180 900 2935 136 2800 2800 1650 ₁₅₀ ₁₅₀ 195 195 190 ₂₀₀₀ 3310 146 3000 3000 1750 210 210 200 3720 155 ※必要地耐力は、土の内部摩擦角 30 度のときを示す。 〈平面図〉 〈側面図〉 〈背面図〉 ※2穴の場合はφ55以上・1穴の場合はφ75以上
