ビルディングソリューション BA の高度進化を支える WAGO ファシリティソリューションは WAGO-I/O-SYSTEM 750 シリーズを核とした各種製品でビルディングの快適性安全性柔軟性高効率を実現します特にビル内の環境全体に渡った通信ネットワーク化は資産価値の向上とともに運用

(1)

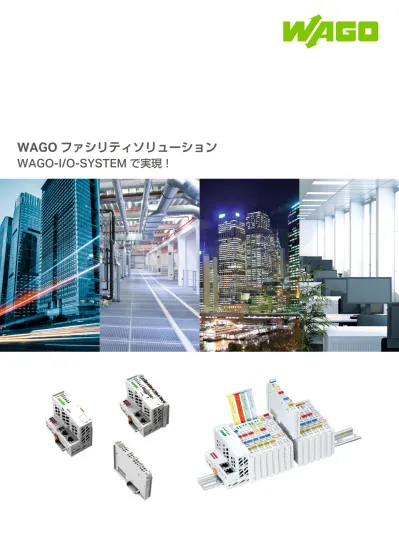

WAGO

ファシリティソリューション

WAGO-I/O-SYSTEM

で実現！

ビルディングオートメーション (照明制御, 遮光制御, 電力監視, etc…)

ファシリティ

(2)

ビルディング

ソリューション

BA

の高度進化を支える「

WAGO

ファシリティソリューション」は、

WAGO-I/O-SYSTEM 750

シリーズを核とした各種製品で、ビルディングの快適性・安全性・柔軟性・高効率を実現します。特にビル内の環境全体に渡った通信ネットワーク化は、資産価値の向上とともに運用コストの最小化をもたらします。また、設備モニタリングやセキュリティ機能の充実化も可能です。

WAGO-I/O-SYSTEM 750

シリーズは、

BA

用各種オープンフィールドバスに対応し、統合ネットワーク制御環境を構築できる新しいコンセプトの画期的な頭脳派コントローラです。上位バスと各種機器を接続するゲートウェイとして、フレキシブルで自由度が高いシステム設計を可能とし、特定メーカーに依存しないオープンな開発環境を提供いたします。

■

ETHERNET

コントローラの特長

デマンドレスポンス・クラウド対応としてフィールドの情報を上位通信網とリアルタイムに共有しコントロールできることが重要です。

Web

ブラウザ

IP

対応、スイッチング

HUB

搭載なので

HTTP

(S)

、

SNMP

、

FTPS

(S)

、

OPC

サーバ経由での連携も可能となります。

■

BEMS (

ビルエネルギーマネージメントシステム

)

サポート

エネルギーの効率運用のために導入されたシステム。最近では

ZERO

エネルギー運用として再生可能エネルギーとの連携などで、電気使用を極力抑える設備連携が注目されています。また、空調・照明・ブラインド連携コントロールをマルチベンダで対応できるゲートウェイ＋コントローラとして

WAGO-I/O-SYSTEM

が注目されています。

■

ファシリティサポート

リニューアル工事ではすでに導入されている各種設備と連携する必要があり、

RS-485

・

RS-232C

などのシリアル通信や

MODBUS/TCP

(UDP)

、

a

接点、

4 - 20

ｍ

A

や

0 - 10V

、そして

LonWorks

通信などに対応した各種モジュールの組み合わせでフレキシブルに対応できます。コントローラでブラウザ機能搭載タイプであればリモート監視や遠隔操作も可能になります。

■

国際標準規格対応

IEC / ISO

対応

DALI IEC 62386

：施設照明の国際規格でコントローラ・照明器具・双方向通信仕様などが規格化され、

2015

年にはセンサやスイッチ、カラーコントロールも

DALI

対応となりました。

BACnet ISO 16484-5

：アメリカ冷暖房空調工業会

(ASHREA)

が規定、中央監視・空調制御通信のオープン通信として近年国内でも拡がってきています。

KNX ISO / IEC 14543-3

：欧州のオープン通信規格が

2006

年に国際標準規格に採用され空調・照明・ブラインドなど、

1500

アイテムが登録されオープンで通信できます。また、

1

つの

KNX

スイッチで空調・照明操作が可能です。

EnOcean ISO / IEC 14543-3-10

：ドイツ発祥のバッテリー

レス無線発信技術による通信技術で、すでに欧米で

300

社以上が参加して各種センサ

(

温湿度センサ、

CO

2_{センサ含む}

)

_やスイッチが

600

アイテム以上あります。汎用PC /タブレットからのWEB操作で簡単に設定や操作が可能 BACnetコントローラ+ DALI +シリアルモジュール例 DALIマルチセンサ RS-485 中央監視端末電動ブラインド DALI 照明（ DALI 対応電源 + 器具） DALI 照明（ DALI 対応電源 + 器具） DO信号各フロアごとに AI信号 DALI壁スイッチスイッチ WiFi

(3)

製品一覧

■

開発ツール

(CoDeSys)

WAGO

で使用している開発ツール

CoDeSys

は国際標準規格

IEC 61113-1

に準拠したプログラミングツールで、プログラムの構成や変数の定義なども規定されているため、同規格に準拠したプログラミングツールの操作性はおのずと統一感がとれたものになっています。国内においても同規格の

JIS

版

である

JIS B 3501

、

JIS B 3502

、

JIS B 3503

が国土交通省の

電気設備工事標準に採用され、普及期を迎えています。可読性に優れ機能ごとに作成したファンクションブロックは、何度でも再利用でき開発工数を大幅に削減できるツールです。

■

WEB

サーバ機能

(WEBVISU)

WAGO-I/O-SYSTEM ETHERNET

コントローラの

WEBVISU

機能を使えば、タッチパネルや専用

PC

を新たに準備しなくても、

今お持ちの

PC

やタブレットで簡単にモニタリングやコントロールを行うことが可能です。一般的な PC から WAGO-I/O-SYSTEM へアクセス

PC に専用ソフトは要りません

タブレットやモバイル端末から

「 WAGO WebVisu App 」で WAGO-I/O-SYSTEM へアクセス

「 WAGO WebVisu App 」は、 App Store / Google PlayTM_{からインストール可能です}

HUB あらかじめWEBVISUalization機能で作った画面を書き込んでおく

■

WAGO-I/O-SYSTEM 750

シリーズ

＆

750-831

750-881

753-647

787-1007

100 51 65 100 50 65 100 12 64 54 59 89 単位： mm 単位： mm 単位： mm 単位： mm （可変対応の IP アドレスを持っている） (750-829 BACnet MS/TP 登場!)

(4)

照明設備ソリューション

DALI

(

D

igital

A

ddressable

L

ighting

I

nterface)

■

DALI

の概要

●

IEC 62386

に準拠した施設照明システムで国内においても準拠の方向 ●器具・コントローラ間、双方向通信による個別制御・個別監視 ●

0

～

100

％のきれいな調光制御を実現 ●

DALI

制御線は、

DC18V/

250

ｍ

A

駆動、通信線は一般の

CVV-1P

で可 ●制御線は極性なしの

1200bps

でノイズに強く電源線と並行配線可能 ●

DALI

専用センサは、

DC18V

で駆動し人感・照度など、マルチ対応 ●カラーコントロール、色温度・

RGBW

なども

IEC

62386

に規定

(209)

●シーン設定・グループ設定は

PC

ソフトで可変対応（配線変更は不要

)

●

DALI

ラインを直接使用の人感・照度センサ、スイッチも有り ●

RGBW

、色温度制御のしくみも

IEC 62386

に規定されている

■

WAGO-DALI-SYSTEM

●

WAGO

のコントローラはビルディング設備用コントローラ ●空調設備・防犯設備・防災設備・ブラインド設備などと連携可能 ●中央監視システム

BACnet ICONT

として使用できる

(BTL

認証取得

)

●コントローラはブラウザ機能搭載で

IE

やブラウザソフトで操作可能 ●専用ソフト不要で市販の

PC

やタブレット、

iPad

でも操作可能 ●タイマ・週間スケジュールもソフトで対応、タイマユニットは不要 ●開発用制御ツールも

IEC

61131

準拠品なので、開発コストも削減可能 ●産業用コントローラなので堅牢であり復電時自動復旧のため、

UPS

は不要 ●プログラムレスで接続できるため国内制御機器・計測器との接続実績も多数あり ●世界中への供給と国内自社配送センターから直送で短納期実現 ●制御プログラム連動なのでさまざまなカスタム要求に柔軟対応・施設照明で最も柔軟に個別制御が可能なシステム・世界で最新の照明制御システムであり DALI 対応器具はマルチベンダ対応・IEC 準拠のシステムなので将来の拡張性も信頼性も高い

■

システム構成例

・ビルディングオートメーション用コントローラなのでその他の設備と連携が容易・ブラウザ機能搭載なのでハード機器に依存しない環境で利用でき10年後も安心・多回路電力モニタ機器との接続で照明設備の電力見える化を実現 X 1 1 8 ON 0: WBM 255: DHCP X 2 I/O NS MS/BT LNK ACT 1 LNK ACT 2 W 750-831 USR SD 12345678 ON 24V 0V + + — — 01 02 C D B A BACnet/IP 753-647 13 14 A B C D E F G H D0 D1 13 14 750-652 D2 D3 M M S S C D B A 750-600 753-647 13 14 A B C D E F G H 753-647 13 14 A B C D E F G H 753-647 13 14 A B C D E F G H ~ DA DA DA DA DALI-Sensorkoppler Sensor SELECT 2851-8202 Temp.-Test t = 70°C max t = (°C) X= XX XXXXXXXX Made in Germany XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX c 型番製品説明 EN-PTM-928 4ch_EnOcean着脱式無線スイッチ_{928 MHz} 型番製品説明 758-965 外部アンテナ_{マグネット固定式} 型番製品説明 EN-GW-928-A 送受信機_EnOcean/_{928 MHz}リピータ型番製品説明 2851-8201 DALI マルチセンサキット 19 82 82 30 21 50 50 118 100 (ケーブル) 95 55 35 88.6 30.9 2.5 m (ケーブル) (寸法単位：mm) 中央監視システム HUB 852-1111-S 社内LAN HUB PLC I/O DALI 無線スイッチ無線分電盤より電源 UTP-CAT5E-4P TCP/IP 通信 (MODBUS 等) UTP-CAT5E-4P BACnet IP 通信無線無線

HUB PLC I/O・DALI

分電盤より電源分電盤より電源各階 PLC へ他エリア PLC へ HUB PLC I/O DALI HUB PLC I/O DALI DALI 照明器具 DALI 照明器具 ~ CPEV-1.2-2P RS485 通信 CPEV-1.2-1P DALI 通信 DALI センサ DALI センサ無線スイッチ無線スイッチ使用 WAGO製品無線LAN BACnet IP 通信 TCP/IP 通信 RS485 通信 DALI 通信照明電源照明電源 iPhone・タブレット小規模から大規模まで同一コントローラで対応できるのでコストパフォーマンスが高い 1 DALI ライン 64 灯まで収納箱各コントローラは IP アドレスを持っています。イーサネット制御線はコントローラから 300 m まで→ HUB 852-1111-S HUB 852-1111-S 25

(5)

統合

G/W

ソリューション

WAGO-DALI-SYSTEM

の特長

WAGO-DALI-SYSTEM

は、照明システム

DALI

のコントローラとして専用部・共用部の照明を最新の照度・人感センサ連動で省エネ連携できます。また、デマンドコントローラや警報盤の接点出力と連携して、照明設備の光誘導モードや節電対応を自動化できます。中央監視システム

(BACnet/IP)

はバインド設定で連携でき多回路電力計のデータを取り込み、

PC

でグラフ化したり、電動ブラインドなどの操作も同時連携できます。すなわち、照明だけではなく各設備と連動制御できるシステムの構築に最適です。さらに、入退室管理システムと連携して照明・空調などの消し忘れ防止にも活用できます。

■

BA

コントローラとして各種設備との連携

（

WAGO

だからできる

DALI

連携

）

中央監視専有部人感照度連携での最適照度運用タイマ連携グループ変更対応など BCP 対応節電モード運用セキュリティ・防災連携運用共用部中央監視連携 BACnet - SCADA などイーサネット WiFi 入退室システム DIO RS-485 DALI 照明システム警報出力デマンドコントローラ電動ブラインド・電力計市販の PC ・タブレットで操作表示が可能照明操作＋空調操作＋ブラインド＋電力量表示など電気設備空調システム熱源設備

市販の

PC

でさまざまな設備の操作

・

監視が可能となります。

ゲートウェイ

■

制御

PLC

＋

つないで渡すゲートウェイ

PC クライアント AIO 機器 DIO 機器 RS-485 通信機器各種センサ、アクチュエータタブレット PC 温度・湿度・人感・照度・大気圧・_CO2・開閉・防犯 WiFi で簡単操作 928MHz 920MHz SIO RS-485 WiFi EnOcean 各種センサ、スイッチ SIO RS-485 SIO RS-485

■

これからの照明制御システム

各社 PLC とつながることで実現できる理想はどれでもつながる双方向双方向双方向照明設置 ●器具ごとに個別制御できる＋リモート ●点滅調光状態がリモートで確認できる ●自動調光連動照度・人感センサ連動 ●安心・安全で継続可能システムである主制御装置 Ethernet/IP MODBUS/TCP 三菱電機オムロンキーエンスなど富士電機 BEMS PLC

■

各種オープンフィールドバスに対応

TCP, UDP

RTU

(6)

■

概要

EnOcean

はバッテリーレスで動作するワイヤレスセンサ・スイッチの画期的な技術です。運動エネルギー、圧力、光、温度差などを利用して発電し、送受信ができます。この技術は国際標準規格

(ISO/IEC 14543-3-1X)

となっており、さまざまなメーカーの豊富な種類のセンサ・スイッチを自由に選択できます。

■

応用例

■

特長

●壁スイッチなどの配線が不要で工事費を大幅に削減 ●バッテリーレスで電池切れの心配がなくメンテナンス不要 ●ワイヤレスなので自由に取り付け位置が変更できるレイアウトフリー ●圧電素子タイプは押す力で、ソーラーパネルタイプは太陽光で発電 ●国内対応の

928MHz

の特定小電力無線帯域を使用 ●スイッチの

ID

は数億通りあり、同時使用でも混信がない

■

WAGO

システムと連携

WAGO-I/O-SYSTEM

は

EnOcean

技術に対応し、無線スイッチ・センサを照明設備や空調設備と連携させることができます。 ●

928MHz

に対応する

EnOcean

送受信機を用意 ●送受信機

1

台に

64

個の

EnOcean

スイッチ・センサを利用可能 ●スイッチ・センサと

DALI

照明システムや空調制御などを組み合わ

せた統合システムの構築が可能

ワイヤレスソリューション

EnOcean

無線技術

無線センサなので後付け簡単照度開閉人感大気圧温度湿度 CO2 フィードバック制御環境データ電力メータパルス検出デマンド監視主制御装置電力監視ユニット最適運用には必要無線センサ対応が最適既設のデータ収集システムメインは電力これからは BEMS 主要 BEMS 範囲空調設備照明設備 ※製品の詳しい仕様についてはお問い合わせください。

■

EnOcean 928MHz

対応製品

EnOcean

は、設置コストと工数を削減しエネルギー効率を向上させることができる国際標準

(ISO/IEC 14543-3-1X)

の無線通信技術です。

EN-GW-928-A

は、

EnOcean 928MHz

の送受信機またはリピータとして、

EnOcean

無線技術に対応したさまざまなスイッチや

センサなどと無線通信ができます。

WAGO-I/O-SYSTEM 750

シリーズと組み合わせることで

ETHERNET

などさまざまな通信とのゲートウェイとして活用することができます。

EN-PTM-928

は、セルフパワーの

4

チャンネル着脱式無線スイッチです。型番製品説明 EN-PTM-928 4 チャンネル着脱式無線スイッチ型番製品説明 758-965 マグネット固定式アンテナ型番製品説明 EN-GW-928-A EnOcean 928 MHz 送受信機 / リピータスイッチ壁付けホルダスイッチ取付状態照度・温度・湿度・CO2・電力・開閉・人感・防犯など各種センサは EnOcean アライアンスのホームページをご参照ください。 https://www.enocean-alliance.org/ja/products/ 照度温度・湿度 CO2 電力開閉人感セキュリティ

(7)

■

EnOcean 928MHz

設定画面

(

接続はプログラムレス

/ FBD

用意

)

● 各種

EnOcean

機器の登録が

1 クリックで完了します。

　また、追加・変更にも柔軟に対応できます。

● 電波強度がバーメーター

*

でその場で確認できるので、

　

設置後のトラブルも回避できます。

● EnOcean

機器は種類によって

EEP (

プロファイル

)

が

　

決まっているのでメーカーが違っても簡単に設定がで

　

きます。

■

照明設定ツール

(

プログラムレスで簡単設定

)

DALI

だからできる新しいソリューション

照明のグループは自由に設定できます。

16 グループ設定、重複グルービングも

できます。設定はマウス操作で実現。

設定変更による配線工事は不要。

グループ設定

個々の

DALI

器具の調光値は

0 ～

100 ％

の数値入力で自由に

シーンを作ることができます。

現地で明るさを確認しながら設定できるので、お客様の要望に

対応できます。

(

タブレットで設定可能

)

1 DALI

ライン最大

64 灯の調光

%

を設定

(

シーン

)

。

シーンは最大

16 シーンを登録できます。

1 コントローラで最大

5 ライン連携できるので

320 灯を自由に

設定できます。

シーン設定

照明の異常検知が消灯時でも

リモートで確認ができます。

異常の内容も区別できるので

メンテナンス時間も短縮。

状態検知

累積点灯時間が把握できるので

用途・頻度別に、メンテナンス

計画にデータを利用できます。

累積点灯時間

簡単設定ツールをご用意

プログラムレスで設定できます。

■

BACnet Configurator

用意

● インプット、

アウトプット、

マルチ、

各オブジェクトを

　サポート。

● CoDeSys

アプリケーションと

BACnet

オブジェクト間

　

のデータ交換設定が可能。

*

(8)
