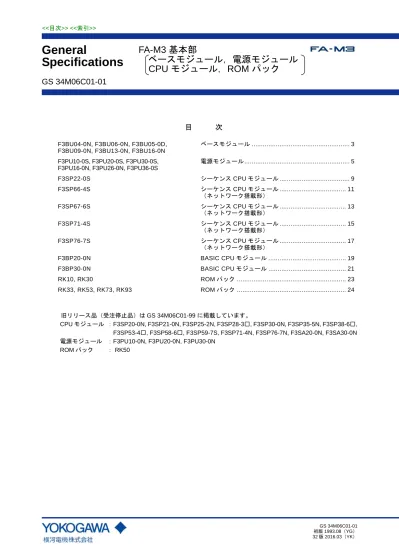

目 次
F3BU04-0N, F3BU06-0N, F3BU05-0D,
F3BU09-0N, F3BU13-0N, F3BU16-0N
ベースモジュール ... 3
F3PU10-0S, F3PU20-0S, F3PU30-0S,
F3PU16-0N, F3PU26-0N, F3PU36-0S
電源モジュール... 5
F3SP22-0S
シーケンス CPU モジュール ... 9
F3SP66-4S
シーケンス CPU モジュール ... 11
（ネットワーク搭載形）
F3SP67-6S
シーケンス CPU モジュール ... 13
（ネットワーク搭載形）
F3SP71-4S
シーケンス CPU モジュール ... 15
（ネットワーク搭載形）
F3SP76-7S
シーケンス CPU モジュール ... 17
（ネットワーク搭載形）
F3BP20-0N BASIC
CPU モジュール ... 19
F3BP30-0N BASIC
CPU モジュール ... 21
RK10,
RK30
ROM パック ... 23
RK33, RK53, RK73, RK93
ROM パック ... 24
旧リリース品（受注停止品）は GS 34M06C01-99 に掲載しています。
CPU モジュール ：F3SP20-0N, F3SP21-0N, F3SP25-2N, F3SP28-3□, F3SP30-0N, F3SP35-5N, F3SP38-6□,
F3SP53-4□, F3SP58-6□, F3SP59-7S, F3SP71-4N, F3SP76-7N, F3SA20-0N, F3SA30-0N
電源モジュール ：F3PU10-0N, F3PU20-0N, F3PU30-0N
ROM パック
：
RK50
FA-M3 基本部
ベースモジュール，電源モジュール
CPU モジュール，ROM パック
General
Specifications
GS 34M06C01-01
概 要
ベースモジュールは，各種モジュールをセットするため
の台となるモジュールです。4 スロット用，5 スロット
用，6 スロット用，9 スロット用，13 スロット用，16 ス
ロット用があります。システム構成に合せていずれかを
選んでください。
メインユニット，サブユニットの区別はありません。
仕 様
F3BU04- 0N F3BU06- 0N F3BU05- 0D F3BU09- 0N F3BU13-0N F3BU16-0N スロット数 4 6 5 9 13 16 I/O スロット数* 3 5 4 8 12 15 消費電流 50mA（5V DC） 質量 150g 210g 210g 340g 470g 550g ＊ CPU モジュール 1 枚実装時に使用できる I/O スロット数。環境仕様
項目 仕様 使用温度範囲 0～55℃ 使用湿度範囲 10～90%RH （結露なきこと） 使用周囲雰囲気 腐食性ガスがなく，塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10%～90%RH（結露なきこと）形名および仕様コード
形 名 基本仕様 コード スタイル コード 付加仕様 コード 記 事 F3BU04 -0N ･･････ ･･････ 4 スロット（電源を除くスロット数） F3BU06 -0N ･･････ ･･････ 6 スロット（電源を除くスロット数） F3BU05 -0D ･･････ ･･････ 5 スロット（電源を除くスロット数） F3BU09 -0N ･･････ ･･････ 9 スロット（電源を除くスロット数） F3BU13 -0N ･･････ ･･････ 13 スロット（電源を除くスロット数） F3BU16 -0N ･･････ ･･････ 16 スロット（電源を除くスロット数）外形寸法図
単位：mm ベースモジュール 形式 全幅 W1 取付幅 W2 W3 W4 F3BU04-0N 147 138 － － F3BU06-0N 205 196 － － F3BU05-0D 205 196 － － F3BU09-0N 322 313 138 － F3BU13-0N 439 430 196 － F3BU16-0N 527 517 138 313＜注意事項＞
・実装するモジュールの消費電流の合計 が電源モジュールの容量を越えないよ うに注意してください。 ・F3BU16-0N は DIN レールに取り付け て使用することはできません。 ・ベースモジュールの金属シャーシ部分 は本機のシグナルグランドに接続さ れています。F3BU04-0N, F3BU06-0N, F3BU05-0D,
F3BU09-0N, F3BU13-0N, F3BU16-0N
ベースモジュール
General
Specifications
F3BU16-0N F3BU13-0N Φ 5 取付穴 4.5 7.5 85 100 88.8 取付幅 W3 （M4取付ネジ用） F3BU09-0N F3BU06-0N, F3BU05-0D F3BU04-0N 取付幅 W4 取付幅 W2 全幅 W1 （モジュール面付時）概 要
電源モジュールは，レンジフリーコントローラ FA-M3
に電源を供給するモジュールです。ベースモジュール
1 台ごとに，この電源モジュールが 1 台必要です。
F3PU10-0S ， F3PU16-0N は ベ ー ス モ ジ ュ ー ル
F3BU04-0N，F3BU06-0N で，F3PU20-0S，F3PU26-0N，
F3PU30-0S ， F3PU36-0N は ベ ー ス モ ジ ュ ー ル
F3BU05-0D, F3BU09-0N，F3BU13-0N，F3BU16-0N で
使用します。
(注) F3PU30-0S，F3PU36-0S は 2008 年 12 月 19 日以降，UL 認定対 象です。仕 様
項 目 仕 様F3PU10-0S F3PU20-0S F3PU30-0S F3PU16-0N F3PU26-0N F3PU36-0S
電源電圧 100-240 V AC 単相 50 / 60Hz 24 V DC
電源電圧
変動範囲 85～264 V AC 50 / 60Hz±3Hz 15.6～31.2 V DC
消費電力 35VA 85VA 100VA 15.4W 33.1W 46.2W
突入電力 20A max.（120 V AC，Ta=25℃） 45A max.（240 V AC，Ta=25℃） 20A max.（31.2 V DC，Ta=25℃）
定格出力電圧 5V DC
定格出力電流 2.0A 4.3A 6.0A 2.0A 4.3A 6.0A
絶縁抵抗 500 V DC 5MΩ以上 AC 外部端子一括 － FG 端子間 500 V DC 5MΩ以上 DC 外部端子一括 － FG 端子間 耐電圧 1500 V AC 1 分間 AC 外部端子一括 － FG 端子間 1500 V AC 1 分間 DC 外部端子一括 － FG 端子間 不感瞬停時間 20ms ノイズ耐量 ノイズ電圧 1500Vp-p，ノイズ幅 1μs，立ち上がり 1ns，繰り返し周波数 25～60Hz のノイズシミュレータによる 外形寸法（注） 28.9(W)×100(H)× 83.2(D) mm 58(W)×100(H)× 83.2(D) mm 58(W)×100(H)× 126.1(D) mm 28.9(W)×100(H)× 83.2(D) mm 58(W)×100(H)× 83.2(D) mm 58(W)×100(H)× 126.1(D) mm 質量 190g 320g 380g 190g 320g 410g (注) 突起部を除く寸法（詳細は外形寸法図参照）
環境仕様
項目 仕様 使用温度範囲 0～55℃ 使用湿度範囲 10～90%RH （結露なきこと） 使用周囲雰囲気 腐食性ガスがなく，塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10%～90%RH（結露なきこと）General
Specifications
F3PU10-0S, F3PU20-0S, F3PU30-0S,
F3PU16-0N, F3PU26-0N, F3PU36-0S
電源モジュール
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
各部の名称と機能
FAIL1-COM間 FAIL2-COM間 開放 短絡 開放 FG(Frame Ground)LG(Line filter Ground)
電源供給 100-240V AC RDY表示（緑） F3PU20-0S F3PU10-0S FAIL1 COM FAIL2 LG N L FAIL OUTPUT INPUT 100-240VAC～ YOKOGAWA PU10-0S POWER RDY FG FAIL1 COM FAIL2 N L FAIL OUTPUT INPUT 100-240VAC ～ YOKOGAWA PU20-0S RDY POWER FG LG 通常運転時 システムフェイル時および停電時 FGと接続して接地 保護接地 (日本国内においてはD種接地) フェイル信号接点出力 接点定格24V DC 0.3A 短絡 電源モジュールが正常時点灯 F3PU30-0S RDY FAIL1 COM FAIL2 N L FAIL OUTPUT FG LG INPUT 100-240VAC～ PU 30-0S POWER PU 16-0N RDY POWER FAIL1 COM FAIL2 LG FAIL OUTPUT FG INPUT 24VDC
-+ PU 26-0N RDY POWER -+ INPUT 24VDC FAIL1 COM FAIL2 LG FAIL OUTPUT FG RDY表示（緑） FG(Frame Ground) LG(Line filter Ground) 電源供給 機能接地 FAIL1-COM間 FAIL2-COM間 通常運転時 システムフェイル時および停電時 開放 開放 短絡 短絡 F3PU16-0N F3PU26-0N FG LG FAIL2 COM FAIL1 FAIL OUTPUT RDY PU36-0S － ＋ INPUT 24V DC POWER F3PU36-0S 電源モジュールが正常時点灯 フェイル信号接点出力 接点定格24V DC 0.3A FGと接続して接地 24V DC端子部寸法
適合圧着端子例
メーカ 形 式 適合電線 適用先と適正締付トルク F3PU□□-0N F3PU□□-0S 日本圧着 端子製造 V1.25-M3 AWG22～18 (0.33～0.82mm2) （銅線） 0.8N･m 使用 できません 日本端子 RAV1.25-3.5 日本圧着 端子製造 V1.25-M4 AWG16～14 (1.25～2.0mm2) （銅線） 1.2N･m 日本圧着 端子製造 V2-M4形名および仕様コード
形 名 基本仕様 コード スタイル コード 付加仕様 コード 記 事 F3PU10 -0S ･･････ ･･････ 100-240 V AC，4 スロット/ 6 スロッ トベースモジュール用 (端子ネジ:M4) F3PU20 -0S ･･････ ･･････ 100-240 V AC，5 スロット/9 スロッ ト/ 13 スロット/ 16 スロットベース モジュール用 (端子ネジ:M4) F3PU30 -0S ･･････ ･･････ 100-240 V AC，5 スロット/9 スロッ ト/ 13 スロット/ 16 スロットベース モジュール用 (端子ネジ:M4) F3PU16 -0N ･･････ ･･････ 24 V DC，4 スロット/ 6 スロットベー スモジュール用 (端子ネジ:M3.5) F3PU26 -0N ･･････ ･･････ 24 V DC，5 スロット/9 スロット/ 13 スロット/ 16 スロットベースモジュ ール用 (端子ネジ:M3.5) F3PU36 -0S ･･････ ･･････ 24 V DC，5 スロット/9 スロット/ 13 スロット/ 16 スロットベースモジュ ール用 (端子ネジ:M4) 8.2mm M3.5 7.1mm 8.2mm M4 7.1mm F3PU□□-0N F3PU□□-0S外形寸法図
単位：mm
F3PU10-0S, F3PU16-0N
F3PU20-0S, F3PU26-0N
28.9 83.2 2 100 83.2 58 2 100 FG LG FAIL2 COM FAIL1 FAIL OUTPUT N L INPUT 100-240V AC～ 58 RDY 2 100 （12.9） 30 83.2
F3PU30-0S，F3PU36-0S
F3PU30-0S F3PU36-0S 58 FG LG FAIL2 COM FAIL1 PU36-0S POWER － ＋ INPUT 24V DC 100 2 RDY FAIL OUTPUT PU30-0S POWER概 要
このモジュールは，レンジフリーコントローラ FA-M3 の CPU モジュールです。 F3SP22-0S は，ラダーシーケンス専用の CPU モジュールです。特 長
・ 基本命令の処理速度は 0.045μs～と高速です。 ・ 高速の命令処理速度により，高速処理・高速応答にも容易 に対応できます（6K ステップのプログラムでスキャンタイ ム 1ms）（アナログ入出力などの高機能モジュールの読み 書き応用命令も 40μs～）。 ・ センサコントロール機能により，通常のスキャンの他に， もう 1 つのスキャン（入力→プログラム実行→出力）が実 行でき，400μs の入出力応答時間が安定して得られます。 ・ インデックス修飾，オブジェクトラダー言語の採用により， プログラムの設計・保守が容易に行えます。 ・ アプリケーションに応じて，デバイス容量，運転方法を変 更できます。 ・ 新規に命令を作成・登録することができます。 ・ プログラムの演算結果に影響されない強制セット／リセッ ト機能などの豊富な機能により，プログラムのデバッグ・ 保守が容易に行えます。 ・ 最大 1024 スキャン分の複数デバイスの状態を収集・表示 できる，サンプリングトレース機能を装備しています。 ・ プログラミングツール接続ポートにパソコンリンク機能 を追加し，パソコンリンクモジュールなしに，上位コンピ ュ ー タ や 表 示 器 な ど と 接 続 で き ま す （ 通 信 速 度 最 大 115Kbps）。 ・ 高信頼性設計に加え，自己診断機能も装備しています。 また，プログラムで検出した異常を，あらかじめ作成・登 録したメッセージとともにロギングすることができます。 ・ プログラムデータは，長寿命メンテナンスフリーの電池バ ックアップされたメモリに保存されます。 ・ ROM パックを装着することで，プログラムやデータを ROM パック化できますのでソフトの部品化に便利です。 ・ プロテクト機能により，プログラムを保護できます。これ によって，第 3 者のプログラム参照／変更およびデッドコ ピーが防げます。 ・ スロット No.2～4 に実装することにより，アドオンシーケ ンス CPU モジュールとして機能します。 ・ 構造体を使用することにより，データの再利用が容易にで きます。 ・ 回路コメント，サブコメント，信号名定義（I/O コメント 含む）を CPU のプログラムエリアに保存することができ， メンテナンス効率をアップします。 ・ 間接指定，入力マクロ命令により，プログラムの共通化や 部品化が容易にできます。 ・ 部分ダウンロード機能により，デバック効率を高めるこ とができます。仕 様
項 目 仕 様 演算方式 ストアードプログラム，繰り返し演算 入出力方式 リフレッシュ方式／ ダイレクト入出力命令 プログラム言語 オブジェクトラダー言語， ニモニック言語 命令数 基本命令 37 種 応用命令 324 種 処理速度 基本命令 0.045μs～0.18μs/命令 応用命令 0.18μs～/命令 プログラム容量 10K ステップ（ROM 化可能） （信号定義を含む） 最大入出力点数 4096 点 デバイス 容量 内部リレー 16384 点（16K） データレジスタ 16384 点（16K） ファイルレジスタ 32768 点（32K） 自己診断 メモリ異常，CPU異常，入出力異常検出， 文法チェックなど その他の機能 センサコントロール機能(スキャンタ イム 200μs～25ms) コンフィギュレーション機能(デバイ ス容量・停電保持範囲・エラー発生時 出力指定など) コ ン ス タ ン ト ス キ ャ ン 機 能 (1ms ～ 190ms) デバッグ機能(強制 SET / RESET， オンラインエディットなど) エラー履歴保存機能(64 件) 日付・時計機能(年/月/日/時/分/秒/曜日) プログラムプロテクト機能 ROM へのプログラム・データ書き込み 回路コメント，サブコメント，信号定 義格納機能 消費電流 450mA（5V DC） 外形寸法 28.9(W)×100(H)×83.2(D) mm（注） 質量 125g 使用周囲温度 0～55℃ 使用周囲湿度 10～90％RH（結露なきこと） 使用周囲雰囲気 腐食性ガスや可燃性ガスがなく, 塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10～90％RH（結露なきこと） (注) 突起部を除く寸法（詳細は外形寸法図参照）F3SP22-0S
シーケンス CPU モジュール
General
Specifications
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
各部の名称
RDY RUN ALM ERR SP22-0S CPU PROGRAMMER CPUモジュール メンテナンス用LED プログラミングツール 接続コネクタ* ＊ CPU ポート用ケーブルの挿抜回数については， GS 34M06C91-01 を参照してください。異常処理
CPU モジュールの前面上部に故障ランクに分けて異常
の有無を LED にて表示します。
LED 表 示 意 味 RDY（READY） 緑色 ★重故障： （消灯時） 中枢ハードウェアの実行ができない。 例： CPU 異常 メモリ破壊 RUN（RUN） 緑色 点灯時： ユーザプログラム実行中 ALM（ALARM） 黄色 ★軽故障： （点灯時） ユーザプログラムの実行はできる が異常である。 例： 電源異常 通信異常 ERR（ERROR） 赤色 ★中故障： （点灯時） ユーザプログラムのスタートまた は続行ができない。 例： プログラム異常 I/O 照合異常＊ I/O モジュール異常＊ メモリ異常 シーケンスプロセッサ異常 命令処理異常＊ スキャンタイムオーバ＊ ＊ コンフィギュレーション設定で，軽故障または中故障を選択できます。形名および仕様コード
形 名 基本仕様 コード スタイル コード 付加仕様 コード 記 事 F3SP22 -0S ･･････ ･･････ メモリ 10K ステップ外形寸法図
単位：mm 83.2 28.9 2 10 0動作環境
本モジュールをアドオンシーケンス CPU として使用す
る場合，使用可能なメイン CPU モジュールの制限はあ
りません。
本モジュールをお使いいただく場合，FA-M3 プログラム
開発ツール「WideField3」の使用条件は以下のとおりで
す。
FA-M3 プログラム開発ツール WideField3 対応 Rev. SF630-JCW R1.01 以降 SF630-MCW R2.01 以降概 要
このモジュールは，レンジフリーコントローラ FA-M3 のネッ トワーク対応シーケンス CPU モジュールです。F3SP66-4S は， 高速・大容量シーケンス処理機能と開発・保守効率を向上する 豊富な機能に加えて，RAM ディスク，SD メモリカードスロッ ト，10BASE-T/100BASE-TX コネクタを装備し，大容量データ の取り扱いやネットワークとの親和性に優れた CPU モジュー ルです。特 長
・ 基本命令の処理速度は 0.0175μs～と高速です。 ・ 高速の命令処理速度により，高速処理・高速応答にも容 易に対応できます（20K ステップのプログラムでスキャン タイム 1ms）（アナログ入出力などの高機能モジュールの 読み書き応用命令も 25μs～）。 ・ センサコントロール機能により，通常のスキャンの他に， もう 1 つのスキャン（入力→プログラム実行→出力）が実 行でき，400μs の入出力応答時間が安定して得られます。 ・ インデックス修飾，オブジェクトラダー言語の採用により， プログラムの設計・保守が容易に行えます。・ 100BASE-TX の Ethernet 通信機能を内蔵しており，CPU モ ジュール直結を生かした高スループットの通信処理を実 現します。
・ 豊富なネットワークプロトコルを実装しており，TCP/IP socket 通信，UDP/IP socket 通信，FTP クライアント，FTP サーバ，上位リンク，リモートプログラミングを使用で きます。 ・ FTP サーバ機能の拡張機能であるバーチャルディレクト リ機能により，put したデータファイルのデバイスへの自 動展開，デバイスデータをデータファイルとして getする， プログラムのロード/セーブ/運転モードへの変更などの 操作が FTP 上で行えます。 ・ SD メモリカード（最大 1G バイト）にプログラムや各種 データ保管が可能です。標準的な FAT16 フォーマットな ので，パソコンでの読み書きを特殊なソフトウェアなし で行えます。 ・ 4M バイトの RAM ディスクを内蔵しており，ファイル処 理を高速に行えます。 ・ 前面のロータリスイッチによる，プログラムのロードや セーブなどのメンテナンスがパソコンなしで行えます。 ・ カードバッチファイル機能により，SD メモリカードを挿 入するだけでプログラムの入れ替えやデバイスデータの 読み書きが行えます。バッチファイルの実行トリガは， エラー発生時や運転開始時など各種用意しています。 ・ FA-M3 プ ロ グ ラ ム 開 発 ツ ー ル WideField2 お よ び WideField3 と組み合わせることで，定数定義機能と M3 エ スケープシーケンス機能を使用できます。文字列データ や連続バイトデータの定義と定数の再利用が容易になり ます。またテキストとバイナリの混在データを一度で定 義できます。 ・ socket 通信，FTP クライアント，ファイル操作，ファイル 編集など多数の専用命令を用意しております。従来のよ うなリレー・レジスタのインタフェースと異なり視認性 やコード量に優れプログラミング効率が向上します。
仕 様
項 目 仕 様 演算方式 ストアードプログラム，繰り返し演算 入出力方式 リフレッシュ方式／ダイレクト入出力命令 プログラム言語 オブジェクトラダー言語 命令 数 基本命令 37 種 応用命令 389 種 処理 速度 基本命令 0.0175～0.07μs/ 命令 応用命令 0.07μs～/ 命令 プログラム容量 最大 56K ステップ プログラム＋信号定義 容量＋定数定義容量 最大 112K ステップ 最大入出力点数 4096 点 デバ イス 容量 内部リレー 16384 点(16k) データレジスタ 16384 点(16k) ファイルレジスタ 32768 点(32k) 通信ポート USB1.1，SIO(RS-232C)，Ethernet メモリカードスロット SD メモリカード 自己診断 メモリ異常，CPU 異常，入出力異常検出，文法 チェックなど その他の機能 センサコントロール機能，コンフィギュレーショ ン機能 (デバイス容量･停電保持範囲･エラー発生 時出力指定など), コンスタントスキャン機能 (1ms～190ms), デバッグ機能(強制 SET / RESET, オンラインエディットなど) , エラーログ機能, ユーザエラーログ機能, 時計機能(年/月/日/時/分/秒 /曜日), 上位リンクサービス(パソコンリンク機 能) , プログラムプロテクト機能, CPU プロパティ 機能(通信設定など), 部分ダウンロード機能, 定 数定義機能, M3 エスケープシーケンス機能, スマ ートアクセス機能, カードバッチファイル機能， カードブート機能, SD メモリカードスロット, RAM ディスク，内蔵 Ethernet 機能，TCP/IP･UDP/IP socket 通信機能, FTP クライアント･サーバ機能， バーチャルディレクトリ機能, ネットワーク限定 機能, 機能削除機能, ユーザ LED 機能 消費電流 850mA（5V DC） 外形寸法 28.9(W)×100(H)×112.2(D) mm（注） 質量 220g 使用周囲温度 0～55℃（SD メモリカードを除く） 使用周囲湿度 10～90％RH（結露なきこと） 使用周囲雰囲気 腐食性ガスや可燃性ガスがなく, 塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10～90％RH（結露なきこと） (注) 突起部を除く寸法（詳細は外形寸法図参照）F3SP66-4S
シーケンス CPU モジュール
(ネットワーク搭載形)
General
Specifications
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
各部の名称
FA0102.VSD 表示部 SETスイッチ MODEスイッチ USBポート SDメモリカードスロット SIOポート Ethernet通信状態表示用LED SI O 10BASE-T/100BASE-TXコネクタ SP66-4S異常処理表示
CPU モジュールの前面上部に故障ランクに分けて異常
の有無を LED にて表示します。
LED 表 示 意 味 RDY（READY） 緑色 ★重故障： （消灯時） 中枢ハードウェアの実行ができない。 例： CPU 異常 メモリ破壊 RUN（RUN） 緑色 点灯時： ユーザプログラム実行中 点滅時 シャットダウン中 ALM（ALARM） 黄色 ★軽故障： （点灯時） ユーザプログラムの実行はできる が異常である。 例： 電源異常 通信異常 ERR（ERROR） 赤色 ★中故障： （点灯時） ユーザプログラムの実行または続 行ができない。 例： プログラム異常 I/O 照合異常＊ I/O モジュール異常＊ メモリ異常 シーケンスプロセッサ異常 命令処理異常＊ スキャンタイムオーバ＊ ＊ コンフィギュレーション設定で，軽故障または中故障を選択でき ます。SD メモリカードアクセス表示
SD メモリカードの状態を表示します。
LED 色 状態 SD 緑色 点灯 カードマウント状態 点滅 カードアクセス中 消灯 カードアンマウント状態スマートアクセス機能動作表示
スマートアクセス機能の状態を表示します。
LED 色 状態 EXE 緑色 点灯 スマートアクセス機能動作中 点滅 スマートアクセス機能エラー発生 消灯 スマートアクセス機能停止中ユーザ LED
ユーザプログラムによって点灯を制御します。
LED 色 状態 US1 緑色 点灯 ユーザプログラムにより制御 消灯 US2 緑色 点灯 ユーザプログラムにより制御 消灯MODE スイッチ番号表示
MODE スイッチ（ロータリスイッチ）の現在番号を表
示します。
LED 色 状態 8 緑色 点灯している LED の数値を合計したものが現 在の MODE スイッチ番号になります。合計値 が 10 以上の場合は 16 進に変換します。 4 2 1形名および仕様コード
形 名 基本仕様 コード スタイル コード 付加仕様 コード 記 事 F3SP66 -4S ･･････ ･･････ メモリ 56K ステップ，ネットワーク 機能搭載外形寸法図
単位：mm FA0104_1.VSD SP66-4S動作環境
本モジュールをアドオンシーケンス CPU として使用す
る場合，使用可能なメイン CPU モジュールの制限はあ
りません。
本モジュールをお使いいただく場合，FA-M3 プログラム
開発ツール「WideField2」，「WideField3」の使用条件は
以下のとおりです。
FA-M3 プログラム開発ツール WideField2 対応 Rev. SF620-JCW R4.01 以降 SF620-MCW R5.01 以降 FA-M3 プログラム開発ツール WideField3 対応 Rev. SF630-JCW R1.01 以降 SF630-MCW R2.01 以降概 要
このモジュールは，レンジフリーコントローラ FA-M3 のネッ トワーク対応シーケンス CPU モジュールです。F3SP67-6S は， 高速・大容量シーケンス処理機能と開発・保守効率を向上する 豊富な機能に加えて，RAM ディスク，SD メモリカードスロッ ト，10BASE-T/100BASE-TX コネクタを装備し，大容量データ の取り扱いやネットワークとの親和性に優れた CPU モジュー ルです。特 長
・ 基本命令の処理速度は 0.0175μs～と高速です。 ・ 高速の命令処理速度により，高速処理・高速応答にも容 易に対応できます（20K ステップのプログラムでスキャン タイム 1ms）（アナログ入出力などの高機能モジュールの 読み書き応用命令も 25μs～）。 ・ センサコントロール機能により，通常のスキャンの他に， もう 1 つのスキャン（入力→プログラム実行→出力）が実 行でき，400μs の入出力応答時間が安定して得られます。 ・ インデックス修飾，オブジェクトラダー言語の採用によ り，プログラムの設計・保守が容易に行えます。 ・ 100BASE-TX の Ethernet 通信機能を内蔵しており，CPU モジュール直結を生かした高スループットの通信処理を実 現します。
・ 豊富なネットワークプロトコルを実装しており， TCP/IP socket 通信，UDP/IP socket 通信，FTP クライアント，FTP サーバ，上位リンク，リモートプログラミングを使用で きます。 ・ FTP サーバ機能の拡張機能であるバーチャルディレクト リ機能により，put したデータファイルのデバイスへの自 動展開，デバイスデータをデータファイルとして getする， プログラムのロード/セーブ/運転モードへの変更などの 操作が FTP 上で行えます。 ・ SD メモリカード（最大 1G バイト）にプログラムや各種 データ保管が可能です。標準的な FAT16 フォーマットな ので，パソコンでの読み書きを特殊なソフトウェアなし で行えます。 ・ 4M バイトの RAM ディスクを内蔵しており，ファイル処 理を高速に行えます。 ・ 前面のロータリスイッチによる，プログラムのロードや セーブなどのメンテナンスがパソコンなしで行えます。 ・ カードバッチファイル機能により，SD メモリカードを挿 入するだけでプログラムの入れ替えやデバイスデータの 読み書きが行えます。バッチファイルの実行トリガは， エラー発生時や運転開始時など各種用意しています。 ・ FA-M3 プ ロ グ ラ ム 作 成 ツ ー ル WideField2 お よ び WideField3 と組み合わせることで，定数定義機能と M3 エ スケープシーケンス機能を使用できます。文字列データ や連続バイトデータの定義と定数の再利用が容易になり ます。またテキストとバイナリの混在データを一度で定 義できます。 ・ socket 通信，FTP クライアント，ファイル操作，ファイル 編集など多数の専用命令を用意しております。従来のよ うなリレー・レジスタのインタフェースと異なり視認性 やコード量に優れプログラミング効率が向上します。
仕 様
項 目 仕 様 演算方式 ストアードプログラム，繰り返し演算 入出力方式 リフレッシュ方式／ダイレクト入出力命令 プログラム言語 オブジェクトラダー言語 命令 数 基本命令 37 種 応用命令 389 種 処理 速度 基本命令 0.0175～0.07μs/ 命令 応用命令 0.07μs～/ 命令 プログラム容量 最大 120K ステップ プログラム＋信号定義 容量＋定数定義容量 最大 240K ステップ 最大入出力点数 8192 点（リモート I/O を含む） デバ イス 容量 内部リレー 32768 点(32k) データレジスタ 32768 点(32k) ファイルレジスタ 262144 点(256k) 通信ポート USB1.1，SIO(RS-232-C)，Ethernet メモリカードスロット SD メモリカード 自己診断 メモリ異常，CPU 異常，入出力異常検出，文法チ ェックなど その他の機能 センサコントロール機能, コンフィギュレーショ ン機能 (デバイス容量･停電保持範囲･エラー発生 時出力指定など), コンスタントスキャン機能 (1ms～190ms), デバッグ機能(強制 SET / RESET, オンラインエディットなど), エラーログ機能, ユーザエラーログ機能, 時計機能(年/月/日/時/分/秒/ 曜日), 上位リンクサービス(パソコンリンク機能), プログラムプロテクト機能, CPU プロパティ機能 (通信設定など), 部分ダウンロード機能, 定数定 義機能, M3 エスケープシーケンス機能, スマート アクセス機能, カードバッチファイル機能, カード ブート機能, SDメモリカードスロット, RAMディ スク, 内蔵 Ethernet 機能, TCP/IP･UDP/IP socket 通 信機能, FTP クライアント･サーバ機能, バーチャ ルディレクトリ機能, ネットワーク限定機能, 機能 削除機能, ユーザ LED 機能 消費電流 850mA（5V DC） 外形寸法 28.9(W)×100(H)×112.2(D) mm（注） 質量 220g 使用周囲温度 0～55℃（SD メモリカードを除く） 使用周囲湿度 10～90％RH（結露なきこと） 使用周囲雰囲気 腐食性ガスや可燃性ガスがなく, 塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10～90％RH（結露なきこと） (注) 突起部を除く寸法（詳細は外形寸法図参照）F3SP67-6S
シーケンス CPU モジュール
(ネットワーク搭載形)
General
Specifications
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
各部の名称
FA0102.VSD 表示部 SETスイッチ MODEスイッチ USBポート SDメモリカードスロット SIOポート Ethernet通信状態表示用LED SI O 10BASE-T/100BASE-TXコネクタ異常処理表示
CPU モジュールの前面上部に故障ランクに分けて異常
の有無を LED にて表示します。
LED 表 示 意 味 RDY（READY） 緑色 ★重故障： （消灯時） 中枢ハードウェアの実行ができない。 例： CPU 異常 メモリ破壊 RUN（RUN） 緑色 点灯時： ユーザプログラム実行中 点滅時 シャットダウン中 ALM（ALARM） 黄色 ★軽故障： （点灯時） ユーザプログラムの実行はできる が異常である。 例： 電源異常 通信異常 ERR（ERROR） 赤色 ★中故障： （点灯時） ユーザプログラムの実行または続 行ができない。 例： プログラム異常 I/O 照合異常＊ I/O モジュール異常＊ メモリ異常 シーケンスプロセッサ異常 命令処理異常＊ スキャンタイムオーバ＊ ＊ コンフィギュレーション設定で，軽故障または中故障を選択でき ます。SD メモリカードアクセス表示
SD メモリカードの状態を表示します。
LED 色 状態 SD 緑色 点灯 カードマウント状態 点滅 カードアクセス中 消灯 カードアンマウント状態スマートアクセス機能動作表示
スマートアクセス機能の状態を表示します。
LED 色 状態 EXE 緑色 点灯 スマートアクセス機能動作中 点滅 スマートアクセス機能エラー発生 消灯 スマートアクセス機能停止中ユーザ LED
ユーザプログラムによって点灯を制御します。
LED 色 状態 US1 緑色 点灯 ユーザプログラムにより制御 消灯 US2 緑色 点灯 ユーザプログラムにより制御 消灯MODE スイッチ番号表示
MODE スイッチ（ロータリスイッチ）の現在番号を表
示します。
LED 色 状態 8 緑色 点灯している LED の数値を合計したものが現 在の MODE スイッチ番号になります。合計値 が 10 以上の場合は 16 進に変換します。 4 2 1形名および仕様コード
形 名 基本仕様コード スタイルコード 付加仕様 コード 記 事 F3SP67 -6S ･･････ ･･････ メモリ 120K ステップ，ネットワー ク機能搭載外形寸法図
単位：mm FA0104.VSD動作環境
本モジュールをアドオンシーケンス CPU として使用す
る場合，使用可能なメイン CPU モジュールの制限はあ
りません。
本モジュールをお使いいただく場合，FA-M3 プログラム
開発ツール「WideField2」，「WideField3」の使用条件は
以下のとおりです。
FA-M3 プログラム開発ツール WideField2 対応 Rev. SF620-JCW R4.01 以降 SF620-MCW R5.01 以降 FA-M3 プログラム開発ツール WideField3 対応 Rev. SF630-JCW R1.01 以降 SF630-MCW R2.01 以降概 要
このモジュールは，レンジフリーコントローラ FA-M3 のネットワ ーク対応シーケンス CPU モジュールです。F3SP71-4S は，高速・ 大容量シーケンス処理機能と開発・保守効率を向上する豊富な機 能 に 加 え て ， RAM デ ィ ス ク ， SD メ モ リ カ ー ド ス ロ ッ ト ， 10BASE-T/100BASE-TX コネクタを装備し，大容量データの取り 扱いやネットワークとの親和性に優れた CPU モジュールです。特 長
・ 基本命令の処理速度は 0.00375μs～と高速です。 ・ 高速の命令処理速度により，高速処理・高速応答にも容易に 対応できます（100K ステップのプログラムでスキャンタイ ム 1ms）（アナログ入出力などの高機能モジュールの読み書 き応用命令も 15μs～）。 ・ ダブルロングワード(64Bit)整数演算命令，倍精度浮動小数点 演算命令により高精度な演算，制御が行えます。 ・ センサコントロール機能により，通常のスキャンの他に，も う 1 つのスキャン（入力→プログラム実行→出力）が実行で き，200μs の入出力応答時間が安定して得られます。 ・ インデックス修飾，オブジェクトラダー言語の採用により，プ ログラムの設計・保守が容易に行えます。 ・ ラダープログラム開発ツール WildField3 のスクリプト機能を 使用することができます。文字列処理や計算処理を簡単に記述 でき，作業効率や視認性を高めます。 ・ 停電非保持のキャッシュレジスタ標準装備により，大容量デ ータの取り扱いが容易に行なえます。・ 100BASE-TX の Ethernet 通信機能を内蔵しており，CPU モジ ュール直結を生かした高スループットの通信処理を実現します。 ・ 豊富なネットワークプロトコルを実装しており，TCP/IP
socket 通信，UDP/IP socket 通信，FTP クライアント，FTP サ ーバ，Modbus/TCP スレーブ(サーバ)機能，上位リンク，リ モートプログラミングを使用できます。 ・ FTP サーバ機能の拡張機能であるバーチャルディレクトリ機 能により，putしたデータファイルのデバイスへの自動展開， デバイスデータをデータファイルとして get する，プログラ ムのロード/セーブ/運転モードへの変更などの操作が FTP 上 で行えます。 ・ SD メモリカード（最大 32G バイト）にプログラムや各種デ ータ保管が可能です。標準的な FAT16/32 フォーマットなの で，パソコンでの読み書きを特殊なソフトウェアなしで行え ます。 ・ 4M バイトの RAM ディスクを内蔵しており，ファイル処理を 高速に行えます。 ・ 前面のロータリスイッチによる，プログラムのロードやセー ブなどのメンテナンスがパソコンなしで行えます。 ・ カードバッチファイル機能により，SD メモリカードを挿入 するだけでプログラムの入れ替えやデバイスデータの読み 書きが行えます。 ・ ラダープログラム開発ツール WideField3 と組み合わせるこ とで，定数定義機能と M3 エスケープシーケンス機能を使用 できます。文字列データや連続バイトデータの定義と定数の 再利用が容易になります。 ・ socket 通信，FTP クライアント，ファイル操作，ファイル編 集など多数の専用命令を用意しております。従来のようなリ レー・レジスタのインタフェースと異なり視認性やコード量 に優れプログラミング効率が向上します。 ・ 最大 1MB 分のデバイスの状態を収集できる，高機能サンプ リングトレース機能，Live Logic Analyzer (ライブ ロジック ア ナライザ機能)でデバッグが容易に行えます。 ・ ユーザ認証機能，ユーザ別操作制限機能，CPU 操作制限機能 により誤操作防止やセキュリティの向上が行えます。 ・ 操作ログ機能により，CPU に対しいつどのような操作が行な われたかを確認でき，保守性が向上します。
仕 様
項 目 仕 様 演算方式 ストアードプログラム，繰り返し演算 入出力方式 リフレッシュ方式／ダイレクト入出力命令 プログラム言語 オブジェクトラダー言語 命令 数 基本命令 40 種 応用命令 445 種 処理 速度 基本命令 0.00375μs～/ 命令 応用命令 0.0075μs～/ 命令 プログラム容量 最大 60K ステップ プロジェクト容量 最大 120K ステップ 最大入出力点数 4096 点 デバ イス 容量 内部リレー 16384 点(16k) データレジスタ 16384 点(16k) ファイルレジスタ 32768 点(32k) キャッシュレジスタ 131072 点(128k) 通信ポート USB2.0(12Mbps),Ethernet メモリカードスロット SD メモリカード(SDHC 対応) 自己診断 メモリ異常，CPU 異常，入出力異常検出，文法 チェックなど その他の機能 センサコントロール機能, コンフィギュレーショ ン機能(デバイス容量･エラー発生時出力指定な ど), コンスタントスキャン機能(0.1ms～190ms), デバッグ機能(強制 SET/RESET, オンラインエデ ィットなど) , エラーログ機能, ユーザエラーログ 機能, 操作ログ機能, 時計機能(年/月/日/時/分/秒/曜 日), 上位リンクサービス(パソコンリンク機能), プログラムプロテクト機能, CPU プロパティ機能 (通信設定など) , 定数定義機能, スマートアクセ ス機能, カードバッチファイル機能, カードブー ト機能, RAM ディスク, 内蔵 Ethernet 機能, TCP/IP･UDP/IP socket 通信機能, FTP クライアン ト･サーバ機能, Modbus/TCP スレーブ(サーバ)機 能, バーチャルディレクトリ機能, ネットワーク 限定機能, 機能削除機能, ユーザ LED 機能, 高機能 サンプリングトレース機能, Live Logic Analyzer, ユーザ認証機能, ユーザ別操作制限機能, CPU 操 作制限機能 消費電流 460mA（5V DC） 外形寸法 28.9(W)×100(H)×83.2(D) mm（注） 質量 120g 使用周囲温度 0～55℃（SD メモリカードを除く） 使用周囲湿度 10～90％RH（結露なきこと） 使用周囲雰囲気 腐食性ガスや可燃性ガスがなく, 塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10～90％RH（結露なきこと） (注)突起部を除く寸法（詳細は外形寸法図参照）F3SP71-4S
シーケンス CPU モジュール
(ネットワーク搭載形)
General
Specifications
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
各部の名称
SETスイッチ MODEスイッチ 表示部 SDメモリカードスロット USBポート Ethernet通信状態表示用LED 10BASE-T/100BASE-TXコネクタ異常処理表示
CPU モジュールの前面上部に故障ランクに分けて異常
の有無を LED にて表示します。
LED 表 示 意 味 RDY（READY） 緑色 ★重故障： （消灯時） 中枢ハードウェアの実行ができない。 例： CPU 異常 メモリ破壊 RUN（RUN） 緑色 点灯時： ユーザプログラム実行中 点滅時 シャットダウン中 ALM（ALARM） 黄色 ★軽故障： （点灯時） ユーザプログラムの実行はできる が異常である。 例： 電源異常 通信異常 ERR（ERROR） 赤色 ★中故障： （点灯時） ユーザプログラムの実行または続 行ができない。 例： プログラム異常 I/O 照合異常＊ I/O モジュール異常＊ メモリ異常 シーケンスプロセッサ異常 命令処理異常＊ スキャンタイムオーバ＊ ＊ コンフィギュレーション設定で，軽故障または中故障を選択でき ます。SD メモリカードアクセス表示
SD メモリカードの状態を表示します。
LED 色 状態 SD 緑色 点灯 カードマウント状態 点滅 カードアクセス中 消灯 カードアンマウント状態スマートアクセス機能動作表示
スマートアクセス機能の状態を表示します。
LED 色 状態 EXE 緑色 点灯 スマートアクセス機能動作中 点滅 スマートアクセス機能エラー発生 消灯 スマートアクセス機能停止中ユーザ LED
ユーザプログラムによって点灯を制御します。
LED 色 状態 US1 緑色 点灯 ユーザプログラムにより制御 消灯 US2 緑色 点灯 ユーザプログラムにより制御 消灯MODE スイッチ番号表示
MODE スイッチ（ロータリスイッチ）の現在番号を表
示します。
LED 色 状態 8 緑色 点灯している LED の数値を合計したものが現 在の MODE スイッチ番号になります。合計値 が 10 以上の場合は 16 進に変換します。 4 2 1形名および仕様コード
形 名 基本仕様コード スタイルコード 付加仕様 コード 記 事 F3SP71 -4S ･･････ ･･････ メモリ 60K ステップ，ネットワーク 機能搭載外形寸法図
単位：mm 28.9 2 10 0 83.2動作環境
本モジュールをアドオンシーケンス CPU として使用す
る場合，使用可能なメイン CPU モジュールの制限はあ
りません。
本モジュールをお使いいただく場合，プログラム開発ツ
ール「WideField3」の使用条件は以下のとおりです。
FA-M3 プログラム開発ツール WideField3 対応 Rev. SF630-MCW R2.01 以降概 要
このモジュールは，レンジフリーコントローラ FA-M3 のネットワ ーク対応シーケンス CPU モジュールです。F3SP76-7S は，高速・ 大容量シーケンス処理機能と開発・保守効率を向上する豊富な機 能 に 加 え て ， RAM デ ィ ス ク ， SD メ モ リ カ ー ド ス ロ ッ ト ， 10BASE-T/100BASE-TX コネクタを装備し，大容量データの取り 扱いやネットワークとの親和性に優れた CPU モジュールです。特 長
・ 基本命令の処理速度は 0.00375μs～と高速です。 ・ 高速の命令処理速度により，高速処理・高速応答にも容易に 対応できます（100K ステップのプログラムでスキャンタイ ム 1ms）（アナログ入出力などの高機能モジュールの読み書 き応用命令も 15μs～）。 ・ ダブルロングワード(64Bit)整数演算命令，倍精度浮動小数点 演算命令により高精度な演算，制御が行えます。 ・ センサコントロール機能により，通常のスキャンの他に，も う 1 つのスキャン（入力→プログラム実行→出力）が実行で き,200μs の入出力応答時間が安定して得られます。 ・ インデックス修飾，オブジェクトラダー言語の採用により， プログラムの設計・保守が容易に行えます。 ・ ラダープログラム開発ツール WildField3 のスクリプト機能を 使用することができます。文字列処理や計算処理を簡単に記 述でき，作業効率や視認性を高めます。 ・ 停電非保持のキャッシュレジスタ標準装備により，大容量デ ータの取り扱いが容易に行なえます。・ 100BASE-TX の Ethernet 通信機能を内蔵しており，CPU モジ ュール直結を生かした高スループットの通信処理を実現します。 ・ 豊富なネットワークプロトコルを実装しており，TCP/IP
socket 通信，UDP/IP socket 通信，FTP クライアント，FTP サ ーバ，Modbus/TCP スレーブ(サーバ)機能，上位リンク，リ モートプログラミングを使用できます。 ・ FTP サーバ機能の拡張機能であるバーチャルディレクトリ 機能により，put したデータファイルのデバイスへの自動展 開，デバイスデータをデータファイルとして get する，プロ グラムのロード/セーブ/運転モードへの変更などの操作が FTP 上で行えます。 ・ SD メモリカード（最大 32G バイト）にプログラムや各種デ ータ保管が可能です。標準的な FAT16/32 フォーマットなの で，パソコンでの読み書きを特殊なソフトウェアなしで行えます。 ・ 4M バイトの RAM ディスクを内蔵しており，ファイル処理 を高速に行えます。 ・ 前面のロータリスイッチによる，プログラムのロードやセー ブなどのメンテナンスがパソコンなしで行えます。 ・ カードバッチファイル機能により，SD メモリカードを挿入 するだけでプログラムの入れ替えやデバイスデータの読み 書きが行えます。 ・ ラダープログラム開発ツール WideField3 と組み合わせるこ とで，定数定義機能と M3 エスケープシーケンス機能を使用 できます。文字列データや連続バイトデータの定義と定数の 再利用が容易になります。 ・ socket 通信，FTP クライアント，ファイル操作，ファイル編 集など多数の専用命令を用意しております。従来のようなリ レー・レジスタのインタフェースと異なり視認性やコード量 に優れプログラミング効率が向上します。 ・ 最大 1MB 分のデバイスの状態を収集できる，高機能サンプ リングトレース機能，Live Logic Analyzer(ライブ ロジック ア ナライザ機能)でデバッグが容易に行えます。 ・ ユーザ認証機能，ユーザ別操作制限機能，CPU 操作制限機能 により誤操作防止やセキュリティの向上が行なえます。 ・ 操作ログ機能により，CPU に対しいつどのような操作が行な われたかを確認でき，保守性が向上します。
仕 様
項 目 仕 様 演算方式 ストアードプログラム，繰り返し演算 入出力方式 リフレッシュ方式／ダイレクト入出力命令 プログラム言語 オブジェクトラダー言語 命令 数 基本命令 40 種 応用命令 445 種 処理 速度 基本命令 0.00375μs～/ 命令 応用命令 0.0075μs～/ 命令 プログラム容量 最大 260K ステップ プロジェクト容量 最大 520K ステップ 最大入出力点数 8192 点（リモート I/O を含む） デバ イス 容量 内部リレー 65535 点(64k) データレジスタ 65535 点(64k) ファイルレジスタ 262144 点(256k) キャッシュレジスタ524288 点(512k) 通信ポート USB2.0(12Mbps)，Ethernet メモリカードスロット SD メモリカード(SDHC 対応) 自己診断 メモリ異常，CPU 異常，入出力異常検出，文法 チェックなど その他の機能 センサコントロール機能, コンフィギュレーシ ョン機能(デバイス容量･エラー発生時出力指 定など) , コンスタントスキャン機能(0.1ms～ 190ms), デバッグ機能(強制 SET /RESET, オン ラインエディットなど), エラーログ機能, ユー ザエラーログ機能, 操作ログ機能, 時計機能(年/ 月/日/時/分/秒/曜日), 上位リンクサービス(パソ コンリンク機能), プログラムプロテクト機能, CPU プロパティ機能(通信設定など) , 定数定義 機能, スマートアクセス機能, カードバッチフ ァイル機能, カードブート機能, RAMディスク, 内蔵 Ethernet 機能, TCP/IP･UDP/IP socket 通信 機能, FTP クライアント･サーバ機能, Modbus/TCP スレーブ(サーバ)機能, バーチャ ルディレクトリ機能, ネットワーク限定機能, 機能削除機能, ユーザ LED 機能, 高機能サンプ リングトレース機能, Live Logic Analyzer, ユーザ認証機能, ユーザ別操作制限機能, CPU 操作制限機能 消費電流 460mA（5V DC） 外形寸法 28.9(W)×100(H)×83.2(D) mm（注） 質量 120g 使用周囲温度 0～55℃（SD メモリカードを除く） 使用周囲湿度 10～90％RH（結露なきこと） 使用周囲雰囲気 腐食性ガスや可燃性ガスがなく, 塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10～90％RH（結露なきこと） (注) 突起部を除く寸法（詳細は外形寸法図参照）F3SP76-7S
シーケンス CPU モジュール
(ネットワーク搭載形)
General
Specifications
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
各部の名称
SETスイッチ MODEスイッチ 表示部 SDメモリカードスロット USBポート Ethernet通信状態表示用LED 10BASE-T/100BASE-TXコネクタ異常処理表示
CPU モジュールの前面上部に故障ランクに分けて異常
の有無を LED にて表示します。
LED 表 示 意 味 RDY（READY） 緑色 ★重故障： （消灯時） 中枢ハードウェアの実行ができない。 例： CPU 異常 メモリ破壊 RUN（RUN） 緑色 点灯時： ユーザプログラム実行中 点滅時 シャットダウン中 ALM（ALARM） 黄色 ★軽故障： （点灯時） ユーザプログラムの実行はできる が異常である。 例： 電源異常 通信異常 ERR（ERROR） 赤色 ★中故障： （点灯時） ユーザプログラムの実行または続 行ができない。 例： プログラム異常 I/O 照合異常＊ I/O モジュール異常＊ メモリ異常 シーケンスプロセッサ異常 命令処理異常＊ スキャンタイムオーバ＊ ＊ コンフィギュレーション設定で，軽故障または中故障を選択でき ます。SD メモリカードアクセス表示
SD メモリカードの状態を表示します。
LED 色 状態 SD 緑色 点灯 カードマウント状態 点滅 カードアクセス中 消灯 カードアンマウント状態スマートアクセス機能動作表示
スマートアクセス機能の状態を表示します。
LED 色 状態 EXE 緑色 点灯 スマートアクセス機能動作中 点滅 スマートアクセス機能エラー発生 消灯 スマートアクセス機能停止中ユーザ LED
ユーザプログラムによって点灯を制御します。
LED 色 状態 US1 緑色 点灯 ユーザプログラムにより制御 消灯 US2 緑色 点灯 ユーザプログラムにより制御 消灯MODE スイッチ番号表示
MODE スイッチ（ロータリスイッチ）の現在番号を表
示します。
LED 色 状態 8 緑色 点灯している LED の数値を合計したものが現 在の MODE スイッチ番号になります。合計値 が 10 以上の場合は 16 進に変換します。 4 2 1形名および仕様コード
形 名 基本仕様コード スタイルコード 付加仕様 コード 記 事 F3SP76 -7S ･･････ ･･････ メモリ 260K ステップ，ネットワー ク機能搭載外形寸法図
単位：mm
28.9 2 10 0 83.2動作環境
本モジュールをアドオンシーケンス CPU として使用す
る場合，使用可能なメイン CPU モジュールの制限はあ
りません。
本モジュールをお使いいただく場合，プログラム開発ツ
ール「WideField3」の使用条件は以下のとおりです。
FA-M3 プログラム開発ツール WideField3 対応 Rev. SF630-MCW R2.01 以降概 要
こ の モ ジ ュ ー ル は ， 高 速 リ ア ル タ イ ム BASIC
（YM-BASIC / FA）を採用し，通信および情報処理の場
面で活躍する BASIC CPU モジュールです。
特 長
・ ラダーシーケンスでは制御できない通信モジュールを使
用するときや高度な演算が必要とされるとき有効です。
・ 実装位置は，メインユニットの 1～4 スロットの位置で，
1 ユニットに 1 台実装できます。シーケンス CPU モ
ジュールなしで使用可能ですので，BASIC 専用のコ
ントローラを構築することができます。
・ I/O モジュールに直接アクセスすることができます。
・ ラダーシーケンスとデータの授受ができます。また，
イベントによりラダーシーケンスとの同期をとること
ができます。
・ サブプログラムを使用して，構造化プログラミング
ができます。
・ パソコンリンクモジュールなどによるコモンデータ
のアクセスが可能です。
・ ROM パックを装着することで，ROM 運転やプログ
ラムの保管／コモンデータの保管ができます。
・ 汎用パソコン上でプログラムの開発およびデバッグ
ができます。
仕 様
項 目 仕 様 プログラミング言語 YM-BASIC/FA 方式 インタプリタ形（プリラン機能付き） タスク数 1 タスク プログラム容量 120K バイト 共有デバイス 共有レジスタ（R）：最大 1024 点 （共有リレーおよび拡張共有リレー/レ ジスタは使用できません） 自己診断 メモリ異常，CPU 異常，電源異常など その他の機能 コンフィギュレーション機能（ユーザ/ コモンエリアサイズの設定など） プログラム常駐機能 エラー履歴保存機能 プログラム開発およびデバッグ機能 日付・時間機能（年/月/日/時/分/秒） パソコンリンクモジュールなどによる コモンデータのアクセス（書込み/読出し） ROM へのプログラム・データ書き込み 最大実装モジュール数 1 モジュール/1 ユニット 消費電流 200mA（5V DC） 外形寸法 28.9(W)×100(H)×83.2(D) mm（注） 質量 105g 使用周囲温度 0～55℃ 使用周囲湿度 10～90％RH（結露なきこと） 使用周囲雰囲気 腐食性ガスや可燃性ガスがなく, 塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10～90％RH（結露なきこと） (注) 突起部を除く寸法（詳細は外形寸法図参照）各部の名称
RDY RUN ALM ERR BP20-0N CPU PROGRAMMER CPUモジュール メンテナンス用LED プログラミングツール 接続コネクタ* ＊ CPU ポート用ケーブルの挿抜回数については， GS 34M06C91-01 を参照してください。F3BP20-0N
BASIC CPU モジュール
General
Specifications
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
異常処理
CPU モジュールの前面上部に故障ランクに分けて異常
の有無を LED にて表示します。
LED 表 示 意 味 RDY（READY） 緑色 ★重故障： （消灯時） 中枢ハードウェアの実行ができない。 例： CPU 異常 メモリ破壊 RUN（RUN） 緑色 点灯時： ユーザプログラム RUN 中を示す。 ALM（ALARM） 黄色 ★軽故障： （点灯時） ユーザプログラムの実行はできる が異常である。 例： 電源異常 I/O モジュール異常 通信エラー など または ★デバックモード： デバッグモード開設中で あ る （ パ ソ コ ン を 接 続 し，プログラムの開発お よびデバッグ中に点灯）。 ERR（ERROR） 赤色 ★中故障： （点灯時） ユーザプログラムのスタートまた は続行ができない。 例： プログラムエラー I/O モジュール異常 命令処理異常 など形名および仕様コード
形 名 基本仕様 コード スタイル コード 付加仕様 コード 記 事 F3BP20 -0N ･･････ ･･････ メモリ 120K バイト外形寸法図
単位：mm
83.2 28.9 2 100動作環境
・ 本モジュールと組合せて使用可能な CPU モジュール
の条件は，以下のとおりです。
CPU モジュール 対応 Rev. F3SA20-0N，F3SA30-0N Rev.4 以降 F3SP20-0N，F3SP30-0N Rev.4 以降 F3SP21-0N，F3SP22-0S， F3SP25-2N，F3SP28-3□， F3SP35-5N，F3SP38-6□， F3SP53-4□，F3SP58-6□， F3SP59-7S，F3SP66-4S， F3SP67-6S，F3SP71-4□， F3SP76-7□， Rev.による制限はありません F3FP36-3N Rev.による制限はありません F3CP42-□N，F3CP53-□N Rev.による制限はありません (注) FA-M3 バリュー，およびバリュー2（GS 34M06C81-01）で使用す るシーケンス CPU モジュール（F3SP05-0P，F3SP08-0P）は，本 モジュールをアドオン BASIC CPU として使用できません。・ 本モジュールを使用する場合，使用可能な ROM パ
ックは，以下のとおりです。
項目 RK10-0N RK30-0N RK50-0N F3BP20-0N 使用不可 120K バイト 使用不可概 要
こ の モ ジ ュ ー ル は ， 高 速 リ ア ル タ イ ム BASIC
（YM-BASIC/FA）を採用し，通信および情報処理の場
面で活躍する BASIC CPU モジュールです。
特 長
・ ラダーシーケンスでは制御できない通信モジュールを
使用するときや高度な演算が必要とされるとき有効
です。
・ 実装位置は，メインユニットの 1～4 スロットの位置で，
1 ユニットに 1 台実装できます。シーケンス CPU モ
ジュールなしで使用可能ですので，BASIC 専用のコ
ントローラを構築することができます。
・ I/O モジュールに直接アクセスすることができます。
・ ラダーシーケンスとデータの授受ができます。また，
イベントによりラダーシーケンスとの同期をとること
ができます。
・ サブプログラムを使用して，構造化プログラミング
ができます。
・ パソコンリンクモジュールなどによるコモンデータ
のアクセスが可能です。
・ ROM パックを装着することで，ROM 運転やプログ
ラムの保管／コモンデータの保管ができます。
・ 汎用パソコン上でプログラムの開発およびデバッグ
ができます。
仕 様
項 目 仕 様 プログラミング言語 YM-BASIC/FA 方式 インタプリタ形（プリラン機能付き） タスク数 1 タスク プログラム容量 510K バイト 共有デバイス 共有レジスタ（R）：最大 1024 点 （共有リレーおよび拡張共有リレー/ レジスタは使用できません） 自己診断 メモリ異常，CPU 異常，電源異常など その他の機能 コンフィギュレーション機能（ユーザ/ コモンエリアサイズの設定など） プログラム常駐機能 エラー履歴保存機能 プログラム開発およびデバッグ機能 日付・時間機能（年/月/日/時/分/秒） パソコンリンクモジュールなどによる コモンデータのアクセス（書込み/読出し） ROM へのプログラム・データ書き込み 最大実装モジュール数 1 モジュール/1 ユニット 消費電流 200mA（5V DC） 外形寸法 28.9(W)×100(H)×83.2(D) mm（注） 質量 105g 使用周囲温度 0～55℃ 使用周囲湿度 10～90％RH（結露なきこと） 使用周囲雰囲気 腐食性ガスや可燃性ガスがなく, 塵埃がひどくないこと 保存周囲温度 -20～75℃ 保存周囲湿度 10～90％RH（結露なきこと） (注) 突起部を除く寸法（詳細は外形寸法図参照）各部の名称
RDY RUN ALM ERR BP30-0N CPU PROGRAMMER CPUモジュール メンテナンス用LED プログラミングツール 接続コネクタ* ＊ CPU ポート用ケーブルの挿抜回数については， GS 34M06C91-01 を参照してください。F3BP30-0N
BASIC CPU モジュール
General
Specifications
All Rights Reserved. Copyright © 2013, Yokogawa Electric Corporation GS 34M06C01-01 2016.03.04-00
