TCP/IPの設定例と共有設定例（2版）

(1)

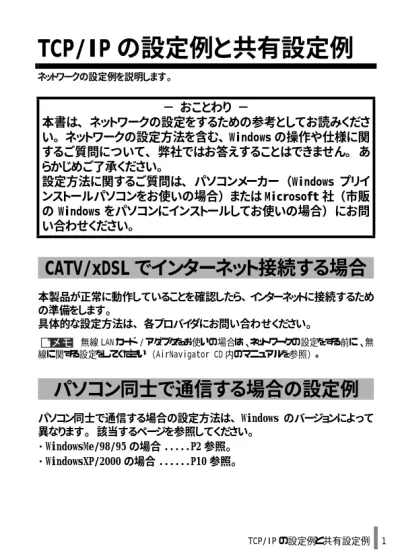

TCP/IP の設定例と共有設定例

ネットワークの設定例を説明します。 本製品が正常に動作していることを確認したら、インターネットに接続するため の準備をします。 具体的な設定方法は、各プロバイダにお問い合わせください。 無線 LAN カード / アダプタをお使いの場合は、ネットワークの設定をする前に、無線に関する設定をしてください（AirNavigator CD 内のマニュアルを参照）。 パソコン同士で通信する場合の設定方法は、Windows のバージョンによって 異なります。該当するページを参照してください。 ･ WindowsMe/98/95 の場合 ...P2 参照。

− おことわり −

本書は、ネットワークの設定をするための参考としてお読みくださ

い。ネットワークの設定方法を含む、Windows の操作や仕様に関

するご質問について、弊社ではお答えすることはできません。あ

らかじめご了承ください。

設定方法に関するご質問は、パソコンメーカー（Windows プリイ

ンストールパソコンをお使いの場合）または Microsoft 社（市販

の Windows をパソコンにインストールしてお使いの場合）にお問

い合わせください。

CATV/xDSL でインターネット接続する場合

パソコン同士で通信する場合の設定例

(2)

■ WindowsMe/98/95 の場合

本製品が正常に動作していることを確認したら、パソコン同士で通信するため の準備をします。ここでは例として、次の環境での設定方法を説明します。 ネットワークに接続するパソコンの設定をするときの参考にしてください。 ･ LAN アダプタ ... 弊社製 LPC4-TX-CB ･ OS ... WindowsMe ･プロトコル ... TCP/IP ･クライアント... Microsoft ネットワーククライアント ･サービス ... Microsoft ネットワーク共有サービス 詳しくは、Windows に添付のマニュアルまたはヘルプを参照してください。･無線 LAN カード / アダプタをお使いの場合は、ネットワークの設定をする前に、無線に関する設定をしてください（AirNavigator CD 内のマニュアルを参照）。･ LAN アダプタやプロトコルなどの名称は、お使いの環境に合わせて読み替えてください。

● Microsoft ネットワーククライアントとTCP/IP の確認

1

デスクトップの［マイネットワーク］（Windows98/95 の場合は［ネットワークコンピュータ］）を右クリックします。

2

［プロパティ］をクリックします。

(3)

3

［現在のネットワークコンポーネント］に、［Microsoft ネットワーククライアント］、［TCP/IP］が表示されていることを確認します。また、［優先的にログオンするネットワーク］が［Microsoftネットワーククライアント］と表示されていることを確認します。［Microsoftネットワーククライアント］と表示されていない場合は、をクリックして「Microsoft ネットワーククライアント」を選択します。 表示されていないときは、｢● Microsoft ネットワーククライアントの追加 方法｣ (P9)、｢● TCP/IP の追加方法｣ (P9) を参照して追加してください。 複数のネットワークアダプタ（）が組み込まれている場合は、［TCP/ IP］の項目に、［TCP/IP ->（お使いの製品名）］※_{と表示されます。}

※例 TCP/IP -> BUFFALO LPC4-TX-CB Fast Ethernet Adapter

(4)

5

［IP アドレス］をクリックし、IP アドレスの設定をして［OK］をクリックします。 ･ネットワーク内に DHCP サーバが存在するとき（AirStation に接続してい る場合など）は、［IP アドレスを自動的に取得］を選択します。 ･ IP アドレスを手動で設定する場合（無線 LAN パソコン間で通信する場合など） は、［IP アドレスを指定］を選択します。入力する IP アドレスとサブネットマス クについては、ネットワーク管理者に確認してください。 ･ IP アドレスの設定方法がわからないときは、｢ IP アドレスの割り振りかたがわから ない｣ (P27) を参照してください。

(5)

● Microsoft ネットワーク共有サービスの追加

1

［ファイルとプリンタの共有］をクリックします。

2

［ファイルを共有できるようにする］と［プリンタを共有できるようにする］にチェックマークをつけて、［OK］をクリックします。

(6)

●コンピュータ名 / ワークグループの確認

1

［識別情報］をクリックして、［コンピュータ名］、［ワークグループ］、および［コンピュータの説明］を確認または入力し、［OK］をクリックします。 ［コンピュータ名］、［ワークグループ］には、半角英数字を入力する ことを推奨します。一部の漢字やピリオド（．）などの特殊文字が含まれていると、 ネットワークに接続できないことがあります。 ･［コンピュータ名］は、ネットワーク上でコンピュータを識別するための名前です。各パソコンに個別の名前を半角 15 文字以内で入力できます。スペースは入力できません。ネットワーク上に同じコンピュータ名のパソコンがないように、設定してください。･［ワークグループ］は、ネットワーク上でコンピュータをグループ分けするためのグループ名です。大文字と小文字は異なる文字として、半角 15 文字以内で入力できます。ネットワーク管理者に相談の上、設定してください。どのような名前にしたらよいかわからない場合は、ネットワークに接続するすべてのパソコンに同じ名前を設定してください。･［コンピュータの説明］は、必要に応じてコンピュータの補足説明を入力してくださ

(7)

●パソコンの共有設定

ドライブやフォルダの共有設定をします。ここでは、WindowsMe で［マイドキュ メント］を共有するときの手順を例に説明します。 プリンタを共有する方法については、プリンタメーカーにお問い合わせください。

1

デスクトップの［マイコンピュータ］をダブルクリックし、C ドライブをダブルクリックします。

2

［My Documents］を右クリックし、［共有］をクリックします。デスクトップにある［マイドキュメント］は、通常 C ドライブにある［My Documents］フォルダのショートカットです。［マイドキュメント］を共有するには、［My Documents］を共有できる設定にする必要があります。

(8)

3

［共有する］をクリックし、［共有名］、［コメント］、［アクセスの種類］、［パスワード］を確認または入力し、［OK］をクリックします。･［共有名］には、ネットワーク上で表示させるフォルダの名前を入力します。自動的に入力される名前、または、半角 12 文字以内で手動入力する名前を設定してください。･［コメント］には、必要に応じて共有フォルダの補足説明を入力してください。何も入力しなくても問題ありません。･［アクセスの種類］は、ネットワーク上の他ユーザーが共有フォルダにアクセスしたときに、どこまでの操作を許可するかを設定します。共有フォルダの内容を変更することを許可する場合は［フルアクセス］を選択します。変更を許可しない場合（ファイルを開いたり、コピーしたりすることのみ許可する場合）は、［読み取り専用］を選択します。共有フォルダにアクセスするユーザーによって、［フルアクセス］または［読み取り専用］を変更する場合は、［パスワードに依存］を選択します。･［パスワード］には、ネットワークから共有フォルダ内のファイルにアクセスするためのパスワードを、半角 8 文字以内で指定します。パスワードを使わないときは、何も入力しないで空白にします。

4

［My Documents］のアイコンが以下のようになります。

(9)

● Microsoft ネットワーククライアントの追加方法

｢● Microsoft ネットワーククライアントと TCP/IP の確認｣ (P2) へ進みます。

● TCP/IP の追加方法

｢● Microsoft ネットワーククライアントと TCP/IP の確認｣ (P2) へ進みます。

1

デスクトップの［マイネットワーク］（Windows98/95の場合は、［ネットワークコンピュータ］）を右クリックします。

2

［プロパティ］をクリックします。

3

［追加］ボタンをクリックします。

4

「インストールするネットワークコンポーネント」に［クライアント］を選択し、［追加］ボタンをクリックします。

5

「製造元」に［Microsoft］、「ネットワーククライアント」に［Microsoft ネットワーククライアント］を選択し、［OK］ボタンをクリックします。手順 3 の 画面に戻り、Microsoft ネットワーククライアントが表示されます。

1

デスクトップの［マイネットワーク］（Windows98/95 の場合は［ネットワークコンピュータ］）を右クリックし、［プロパティ］を選択します。

2

［追加］ボタンをクリックします。

3

「インストールするネットワークコンポーネント」に［プロトコル］を選択し、［追加］ボタンをクリックします。

4

「製造元」に［Microsoft］を、「ネットワークプロトコル」に［TCP/IP］を選択し、［OK］ボタンをクリックします。手順 3 の画面に戻り、TCP/IP が表示さ れます。

(10)

■ WindowsXP/2000 の場合

本製品が正常に動作していることを確認したら、パソコン同士で通信するため の準備をします。 ここでは例として、弊社製 LPC4-TX-CB を Windows XP で使用する環境で、 Windows XP の初期状態から設定する方法を説明します。ネットワークに接続 するパソコンの設定をするときの参考にしてください。 詳しくは、WindowsXP に添付のマニュアルまたはヘルプを参照してください。･ Windows2000 での設定方法は、Windows2000 に添付のマニュアルまたはヘルプを参照してください。･無線 LAN カード / アダプタをお使いの場合は、ネットワークの設定をする前に、無線に関する設定をしてください（AirNavigator CD 内のマニュアルを参照）。･ LAN アダプタの名称は、お使いの環境に合わせて読み替えてください。

●他のコンピュータとファイル・フォルダを共有するた

めの設定

ファイルやフォルダ、およびインターネット接続を共有するための設定は、［ネッ トワークセットアップウィザード］で行います。 詳しくは、WindowsXP に添付のマニュアルまたはヘルプを参照してください。

1

［スタート］−［コントロールパネル］を選択します。

2

［ネットワークとインターネット接続］をクリックします。

(11)

3

［ホームネットワークまたは小規模オフィスのネットワークをセットアップまたは変更する］をクリックします。

4

［次へ］をクリックします。

(12)

6

［ネットワークの別のコンピュータ経由または住宅用ゲートウェイ経由でインターネットに接続している］を選択し、［次へ］をクリックします。パソコンに複数のネットワークアダプタがある場合は、「使用しているコンピュータには複数の接続があります。」というメッセージが表示されます。この場合は、次の操作をしてから手順

7

へ進んでください。 ① ［ネットワークへの接続を選択する］を選択し、［次へ］をクリックします。 ②本製品以外の項目からチェックマークを外し、［次へ］をクリックします。

7

［コンピュータの説明］と［コンピュータ名］を入力して、［次へ］をクリックします。 ［コンピュータ名］には、半角英数字を入力することを推奨します。一 部の漢字やピリオド（．）などの特殊文字が含まれていると、ネットワークに接続で きないことがあります。

(13)

8

「ワークグループ名」を入力して、［次へ］をクリックします。 ［ワークグループ名］には、半角英数字を入力することを推奨します。 一部の漢字やピリオド (.) などの特殊文字が含まれているとネットワークに接続で きない場合があります。 ［ワークグループ］は、ネットワーク上でコンピュータをグループ分けす るためのグループ名です。大文字と小文字は異なる文字として、半角 15 文字以 内で入力できます。ネットワーク管理者に相談の上、設定してください。どのよう な名前にしたらよいかわからない場合は、ネットワークに接続するすべてのパソコン に同じ名前を設定してください。

9

設定内容を確認して、［次へ］をクリックします。

(14)

●コンピュータ名・ワークグループ名の確認

コンピュータ名、ワークグループ名やコンピュータの説明は、以下の手順で確 認できます。 詳しくは、WindowsXP に添付のマニュアルまたはヘルプを参照してください。

10

［ほかのコンピュータでウィザードを実行する必要はない（ウィザード終了）］を選択して、［次へ］をクリックします。

11

［完了］をクリックします。 再起動をするように表示された場合は、［はい］をクリックして再起動し てください。

1

［スタート］を選択します。

2

［マイコンピュータ］を右クリックして、［プロパティ］をクリックします。

(15)

● IP アドレスの設定

3

［コンピュータ名］をクリックします。［フルコンピュータ名］、［ワークグループ］、［コンピュータの説明］が正しく設定されていることを確認します。［フルコンピュータ名］は、［コンピュータ名］の最後にピリオド（.）がついた名前です。設定したネットワーク環境によっては、ピリオドの後に文字列が続くこともあります。

1

［スタート］−［コントロールパネル］を選択します。

2

［ネットワークとインターネット接続］をクリックします。

(16)

3

［ネットワーク接続］をクリックします。

4

［ローカルエリア接続］（無線 LAN カード / アダプタを使用している場合は、 [ ワイヤレスネットワーク接続 ]）をクリックし、［ネットワークタスク］欄に表示される、［この接続の設定を変更する］をクリックします。

(17)

6

IP アドレスを設定します。 ･ネットワーク内に DHCP サーバが存在するとき（AirStation に接続してい る場合など）は、［IP アドレスを自動的に取得］を選択します。 ･ IP アドレスを手動で設定する場合（無線 LAN パソコン間で通信する場合など） は、［IP アドレスを指定］を選択します。入力する IP アドレスとサブネットマス クについては、ネットワーク管理者に確認してください。 ･ IP アドレスの設定方法がわからないときは、｢ IP アドレスの割り振りかたがわから ない｣ (P27) を参照してください。

(18)

●共有フォルダの作成

プリンタを共有する方法については、プリンタメーカーにお問い合わせください。

1

共有したいフォルダまたはドライブを右クリックし、［共有とセキュリティ］をクリックします。

2

［ネットワーク上でこのフォルダを共有する］にチェックマークをつけ、［OK］をクリックします。ネットワーク上の他ユーザーが共有フォルダの内容を変更できるようにする場合は、［ネットワークユーザーによるファイルの変更を許可する］にチェックマークをつけます。

(19)

ネットワークの設定が完了したら、接続したいパソコンと実際に接続してみま しょう。

■ WindowsMe/98/95 の場合

ここでは WindowsMe の場合を例に説明します。

他のパソコンとの接続

1

デスクトップの［マイネットワーク］をダブルクリックします。 Windows98/95 の場合は、デスクトップの［ネットワークコンピュータ］をダブルクリックし、手順4へ進みます。

2

［ネットワーク全体］をダブルクリックします。

3

接続したいパソコンが属しているワークグループをダブルクリックします。

(20)

4

接続したいパソコンをダブルクリックします。接続したいパソコンが表示されないときは、｢他のコンピュータが表示されないときは｣ (P22) を参照してください。

5

｢●パソコンの共有設定｣ (P7) で、設定されたフォルダが表示されます。接続したいフォルダをダブルクリックします。

6

フォルダの中身が表示され、アクセスが可能になります。

(21)

■ WindowsXP/2000 の場合

ここでは例として、WindowsXP の環境でワークグループに属している場合につ いて説明します ( プロトコルが TCP/IP のみの場合 )。 詳しくは、WindowsXP に添付のマニュアルまたはヘルプを参照してください。 Windows2000 での設定方法は、Windows2000 に添付のマニュアルまたはヘルプを参照してください。接続したいパソコンが表示されないときは、｢他のコンピュータが表示されないときは｣ (P22) を参照してください。

1

［スタート］−［マイコンピュータ］を選択します。

2

［その他］欄にある［マイネットワーク］をクリックします。

3

ネットワーク上の共有フォルダが表示され、アクセスが可能になります。共有フォルダが表示されない場合は、次の手順を行ってください。 ① マイネットワークの［ネットワークタスク］欄にある［ワークグループのコン ピュータを表示する］をクリックします。

②［その他］欄にある［Microsoft Windows Network］をクリックします。 ③ 接続したいパソコンが属しているワークグループをダブルクリックします。 ④ 接続したいパソコンをダブルクリックします。

(22)

「マイネットワーク」または｢ネットワークコンピュータ｣を開いても、他のコン ピュータが表示されないときは、以下の原因が考えられます。

原因① （WindowsMe/98/95 のみ）

Windows を起動するときに、パスワードを入力していない ( ユーザー名とパス ワードを入力する画面で、［キャンセル］をクリックしたり〈ESC〉キーを押した りしている )。

対策① （WindowsMe/98/95 のみ）

Windows 起動時のユーザー名とパスワードを入力する画面では、必ずパスワー ドを入力し、［OK］をクリックしてください。パスワードを忘れてしまったときは、 別のユーザー名とパスワードを入力してください。新しいユーザー名とパスワー ドがパソコンに登録されます。

原因②

本製品のドライバのインストールに失敗している。

対策②

添付のマニュアルに記載されている手順で、ドライバが正常にインストールされ ているか再確認してください。 弊社製 AirStation を使用している場合は、AirStation のマニュアルを参 照し、対策してください。

原因③

ネットワークの設定が正しく行われていない。

対策③

プロトコル、ワークグループ名や共有設定を確認してください。

他のコンピュータが表示されないときは

(23)

原因④

ネットワークに存在するコンピュータの検索に時間がかかっている。

対策④

手動でコンピュータを検索をしてください。検索手順は次のとおりです。

■ WindowsXP の場合

■ WindowsMe/2000 の場合

1

［スタート］−［検索］を選択します。

2

「何を検索しますか？」と表示されたら、［コンピュータまたは人］をクリックします。

3

［ネットワーク上のコンピュータ］をクリックします。

4

［コンピュータ名］欄に接続先のコンピュータ名を入力し、［検索］をクリックします。

5

検索されたコンピュータのアイコンをダブルクリックします。

1

デスクトップの［マイネットワーク］を右クリックし、メニューの［コンピュータの検索］を選択します。

2

検索する［コンピュータ名］を入力し、［検索開始］をクリックします。

(24)

■ Windows98/95 の場合

3

検索されたコンピュータのアイコンをダブルクリックします。

1

デスクトップの［ネットワークコンピュータ］を右クリックし、メニューの［コンピュータの検索］を選択します。

2

｢名前｣に、接続先のコンピュータ名を入力して、［検索開始］をクリックします。

3

検索されたコンピュータのアイコンをダブルクリックして、目的のコンピュータに接続してください。

(25)

原因⑤（WindowsMe/98/95 のみ）

ネットワークに問題が発生している。

対策⑤（WindowsMe/98/95 のみ）

WindowsMe/98/95 のパソコンだけでネットワークが構成されている場合、「ブラ ウザマスタ」を以下のように設定してください。

1

デスクトップの [ マイネットワーク ]（WindowsMe の場合）または、［ネットワークコンピュータ］(Windows98/95 の場合 ) を右クリックし、メニューの［プロパティ］を選択します。

2

[Microsoft ネットワーク共有サービス ] を選択し、[ プロパティ] をクリックします。

(26)

原因⑥

電波状態が悪いため、電波が届かない。

対策⑥

無線 LAN パソコン間または無線 LAN パソコンと AirStation の間の距離を短 くしたり、障害物を取り除いて見通しを良くしたりしてから、再度接続してくだ さい。

原因⑦

通信モード、ESS-ID、無線チャンネルや WEP の暗号化のキーの設定が、通 信相手（AirStation または無線 LAN パソコン）の設定と異なっている。

3

[ ブラウズマスタ ] を選択し、「値」を 1 台のパソコンのみ [ 自動 ]、他のパソコンはすべて [ 無効 ] に設定します。 すべてのパソコンの設定を「無効」にしてしまうと、ネットワークに接 続できなくなります。必ず 1 台だけ「自動」に設定してください。

4

「今すぐ再起動しますか？」と表示されたら、[ はい ] をクリックします。

(27)

対策

下記を参考にして、IP アドレスを設定してください。

■ネットワーク上に DHCP サーバが存在する場合

「IP アドレスを自動的に取得」に設定します。 ･ DHCP サーバは、ネットワーク上のパソコンに IP アドレスを自動的に割り振るサーバです。･ Windows2000/NT サーバやダイヤルアップルータなどの、DHCP サーバ機能が内蔵された機器がネットワーク上に存在する場合、DHCP サーバ機能が動作している場合があります。 DHCP サーバ機能が動作しているかどうかは、Windows2000/NT のマニュアルまたはダイヤルアップルータのマニュアルを参照してください。または、メーカーにお問い合わせください。･ネットワーク上に WindowsMe/98/95 のパソコンしかない場合、DHCP サーバは存在しません。

■ネットワーク上のパソコンに IP アドレスがすでに割り

振られている場合

パソコンに設定する IP アドレスをネットワーク管理者に確認してください。

■ネットワーク上のパソコンに IP アドレスが割り振られ

ていない場合

IP アドレスを下記のように設定します。

< 設定例 >

IP アドレスの割り振りかたがわからない

IP アドレスサブネットマスクパソコン A 192.168.0.1 (255.255.255.0)

(28)
