はじめに
第 1 章
概要
VNXe3300プラットフォーム... 11 前面... 12 背面... 12 ハードウェア機能... 13 システム コンポーネントの説明... 14 ディスク プロセッサ エンクロージャ ... 14 前面... 16 背面... 19 I/Oモジュール ... 33 SP I/Oモジュールのタイプ... 33 ディスク アレイ エンクロージャ ... 38 製品仕様 ... 55製品ラインのパフォーマンスと機能を改善および強化するための努力の一環として、 EMCではハードウェアおよびソフトウェアのリビジョンを定期的にリリースしてい ます。そのため、このドキュメントで説明されている機能の中には、現在お使いのソ フトウェアまたはハードウェアのバージョンによっては、サポートされていないもの もあります。製品機能の最新情報については、お使いの製品のリリース ノートを参照 してください。 製品が正常に機能しない、またはこのマニュアルの説明どおりに動作しない場合に は、EMC の担当者にお問い合わせください。
このガイドについて
本書では EMC® VNXe3300™について説明します。VNXe3300 プラットフォームは、1 ∼ 2基の SP（ストレージ プロセッサ）を搭載した DPE（ディスク プロセッサ エンクロー ジャ）をサポートします。 VNXe3300プラットフォームの DPE では、15 ドライブ 3.5 インチ ディスク ドライブ 3U エンクロージャ（DPE7）、または 25 ドライブ 2.5 インチ ディスク ドライブ 3U エンク ロージャ（DPE8）のいずれかが使われます。VNXe3300 プラットフォームで使われる DAEは、15 ドライブ 3.5 インチ ディスク ドライブ 3U エンクロージャ（DAE6S）、また は 25 ドライブ 2.5 インチ ディスク ドライブ 2U エンクロージャ（DAE5S）のいずれか です。そのため、VNXe3300 プラットフォームでは、複数の DPE/DAE 構成で DPE と DAEを併用できます（詳細については、とを38ページの「ディスク アレイ エンク ロージャ」参照してください。 重要 VNXe3300プラットフォームのドライブ数を計算する際、120 ∼ 150 ドライブの合計 ドライブ スロット数に DPE が含まれます。合計ドライブ スロット数が 120 ∼ 150 を 超える場合、さらに DAE を追加することはできません。VNXe3300 プラットフォーム で使用可能な DAE と構成テーブルの詳細については、38ページの「ディスク アレイ エンクロージャ」セクションを参照してください。 このガイドは、www.emc.com/vnxesupportからオンラインで入手できます。このペー ジで［ドキュメント］をクリックします。表示されたページの［VNXe シリーズ］で ［VNXe3300］をクリックします。次に表示される［コンテンツのタイプ］で［マニュ アルとガイド］をクリックします。表示されたページの右側に、VNXe3300 製品ガイド の全リストが表示されます。このリストから「VNXe3300 ハードウェア情報ガイド」を 選択します。ここから、このガイドや他の関連する VNX シリーズ ガイドをダウンロー ドできます。
改訂履歴
次の表に、このドキュメントの改訂履歴を示します。このドキュメントの構成
次の表は、このガイドの主要なセクションの一覧です。対象読者
本書は、VNXe3300 のインストール、構成、保守を行う担当者を対象にしています。 本書を使用するには、デジタル ストレージとネットワーク機器に精通している必要が あります。このガイドでは、VNXe3300 プラットフォームのアーキテクチャ、機能、 リビジョン 日付 説明 A03 2012年 10 月 このリリースでは、以下の項目を 変更しました。 • 新しい EMC ルック & フィールの 「VNXe3300 ハードウェア情報ガイド」 の初版リリース • 以下の情報を追加： a.）3U 25（2.5 インチ）ディスク ドラ イブ DPE（18ページの「3U 25（2.5 イ ンチ）ディスク ドライブ DPE」） b.）SP あたり 12 GB の RAM メモリ （13ページの「ハードウェア機能」） c.）2 ポート 10 Gb/ 秒銅線 Ethernet I/Oモジュール（37ページの「2 ポート 10 Gb/秒 RJ-45 Base-T I/O モジュール」） d.）2U 25（2.5 インチ）ディスク ドライ ブ DAE（48ページの「2U、25（2.5 イン チ）DAE」） A02 2011年 7 月 以下の項目の情報を追加： • DC電源モジュール（22ページの「DC 電 源モジュール（オプション）」） • SP LED（23ページの表 4） A01 2011年 2 月 「VNXe3300 ハードウェア情報ガイド」の初 版リリース タイトル 説明 11ページの「概要」 一般的な VNXe3300 のソフトウェアおよびハードウェアの機 能について説明しています。 11ページの「VNXe3300 プラッ トフォーム」 一般的な VNXe3300 の正面図と背面図を説明し、示してい ます。 14ペー ジの「シ ステ ム コン ポーネントの説明」 VNXe3300を構成するコンポーネントについて説明していま す。説明と合わせて、各コンポーネントの図も示しています。 14ペー ジの「デ ィス ク プロ セッサ エンクロージャ」 VNXe3300で使用できる 2 種類の DPE を図示し、説明してい ます。 38ページの「ディスク アレイ エンクロージャ」 VNXe3300で使用できる 2 種類の DAE を図示し、説明してい ます。コンポーネントの概要を示しています。VNXe3300 プラットフォームの具体的な特徴 およびその主要なコンポーネントとしては、DPE と DAE の正面および背面の LED イン ジケータとコネクタがあります。
関連マニュアル
次に示す EMC 関連の資料に補足情報が記載されています。 ◆ 「EMC VNXe3300 システム インストール ガイド」 ◆ 「DC 電源 VNXe シリーズ エンクロージャの設置および運用ガイド」 このガイドは、www.emc.com/vnxesupportからオンラインで入手できます。このペー ジで［ドキュメント］をクリックします。表示されたページの［VNXe シリーズ］で ［VNXe3300］をクリックします。次に表示される［コンテンツのタイプ］で［マニュ アルとガイド］をクリックします。表示されたページの右側に、VNXe3300 製品ガイド の全リストが表示されます。このリストから「VNXe3300 ハードウェア情報ガイド」を 選択します。ここから、このガイドや他の関連する VNX シリーズ ガイドをダウンロー ドできます。本書で使用されている表記規則
EMCでは、特別な注意を要する事項に次の表記法を使用します。 危 険 危険：回避しなかった場合に死亡または重傷を招く危険な状況を示します。 警 告 警告：回避しなかった場合に死亡または重傷を招く可能性がある危険な状況を示し ます。 注 意 注意：安全性警告記号と共に使用され、回避しなかった場合に軽傷または中程度の負 傷を招く可能性がある危険な状況を示します。 通 知 通知：負傷に関連しない作業を示すために使用されます。 注： 重要ではあるが、危険ではない情報を表します。 重要 重要な通知には、ソフトウェアやハードウェアの操作上重要な情報があります。表記規則
本書では、以下の表記規則を使用します。 標準フォント 処理手順を除く本文で、以下の場合に使用： • インタフェース要素の名前（ウィンドウ、ダイアログ ボックス、 ボタン、フィールド、メニューの名前） • リソース、属性、プール、論理式、ボタン、DQL ステートメント、 キーワード、節、環境変数、関数、ユーティリティの名前 • URL、パス名、ファイル名、ディレクトリ名、コンピュータ名、ファ イル名、リンク、グループ、サービス キー、ファイル システム、通知 太字 処理手順を除く本文で、以下の場合に使用： • コマンド、デーモン、オプション、プログラム、プロセス、サービ ス、アプリケーション、ユーティリティ、カーネル、通知、システ ム コール、マニュアル ページの名前 処理手順で、以下の場合に使用： • インタフェース要素の名前（ウィンドウ、ダイアログ ボックス、 ボタン、フィールド、メニューの名前） • 具体的にユーザーが選択する、クリックする、押す、または入力す るもの 斜体 処理手順を含むすべてのテキストで、以下の場合に使用： • 本文内で参照される出版物の完全なタイトル • 強調（新規用語など） • 変数 クーリエ 以下の場合に使用： • エラー メッセージやスクリプトなどのシステム出力 • 本文以外で使用される、URL、完全なパス、ファイル名、プロンプト、 構文 クーリエ、太字 以下の場合に使用： • 特定のユーザー入力（コマンドなど） クーリエ、斜体 処理手順で、以下の場合に使用： • コマンドラインの変数 • ユーザーが入力する変数 < > 山括弧内はユーザーが入力するパラメータまたは変数を示す ［ ］ オプション値 | 縦棒は、選択肢を示し、「または」を意味する { } 中括弧は、指定する必要のある内容を示す（例：x、y、z） ... 省略記号は、例の中で省略した重要でない情報を示す情報の入手方法
EMCのサポート情報、製品情報、ライセンス情報は、以下の場所で入手できます。 製品情報 — ドキュメント、リリース ノート、ソフトウェア アップデート、または EMC 製品、ライセンス、サービスに関しては、以下の EMC オンライン サポート用 Web サ イトをご覧ください（登録が必要です）。 http://Powerlink.EMC.com テクニカル サポート — テクニカル サポートが必要な場合は、EMC オンライン サポー トにアクセスし、［サポート］を選択します。［サポート］ページには複数のオプション があり、その中にサービス リクエストがあります。サービス リクエストを開始する には、有効なサポート契約が必要です。有効なサポート契約の入手方法の詳細や、ア カウントに関する質問については、EMC 販売担当者にお問い合わせください。ご意見
マニュアルの正確性、構成および品質を向上するため、お客様のご意見をお待ちして おります。本書についてのご意見を以下のメール アドレスにお送りください。 [email protected] 情報または手順について問題、コメント、質問がある場合は、タイトルと、可能であ れば扱っている問題を特定するのに役立つパーツ番号、リビジョン（たとえば A01）、 ページ番号、その他の詳細を含めてください。VNXeシリーズは、中小企業（SMB）や下位中間市場組織に適した統合ストレージ プラッ トフォームです。このシリーズでは、効率性とシンプルさが大幅に向上しており、先進 のファイル機能とブロック機能に加え、共有ストレージを管理するためのアプリケー ション駆動型のシンプルな手法により、包括的なストレージ統合が容易になります。 冗長コンポーネント（電源、ファン、ストレージ プロセッサ）とダイナミックなフェ イルオーバーおよびフェイルバックを使用して、高可用性をサポートしている VNXe シリーズでは、VNXe プラットフォームの稼働中にシステム ソフトウェアまたはハー ドウェアをアップグレードする機能もサポートしています。 VNXe3300プラットフォームは、VNXe シリーズを構成する 3 つのモデルの 1 つです。 このプラットフォームは、物理サーバ インフラストラクチャを導入している企業はも ちろん、サーバの仮想化に移行して統合と効率向上を進めようとしている企業にとっ ても理想的です。VNXe3300 プラットフォームはまた、優れた容量使用率、データ保 護ソリューションと可用性ソリューション、先進のサポート機能などの総合的な機能 を提供します。図 1は、フロント ベゼルを取り付けた VNXe3300 プラットフォームの 例を示したものです。 図 1 フロント ドアが付いた VNXe3300 プラットフォームの例
VNXe3300 プラットフォーム
このセクションでは、VNXe3300 プラットフォームの前面と背面の例を示します。 注： フル構成の VNXe3300 プラットフォームには、最大 7 つの DAE を搭載できるため、 使われる DPE と DAE のタイプと構成に応じて、最大 120 ∼ 150 台のディスク ドライブを サポートします（構成情報については、39ページの「DPE と DAE の構成ルール」セク ションを参照してください）。 VNX-000113前面
図 2は、3U 15（3.5 インチ）ディスク ドライブ DPE（DPE7）が取り付けられた VNXe3300 プラットフォームの前面の例を示したものです。
図 2 3U 15（3.5 インチ）ディスク ドライブ DPE が取り付けられた VNXe3300 プラットフォーム の例（前面）

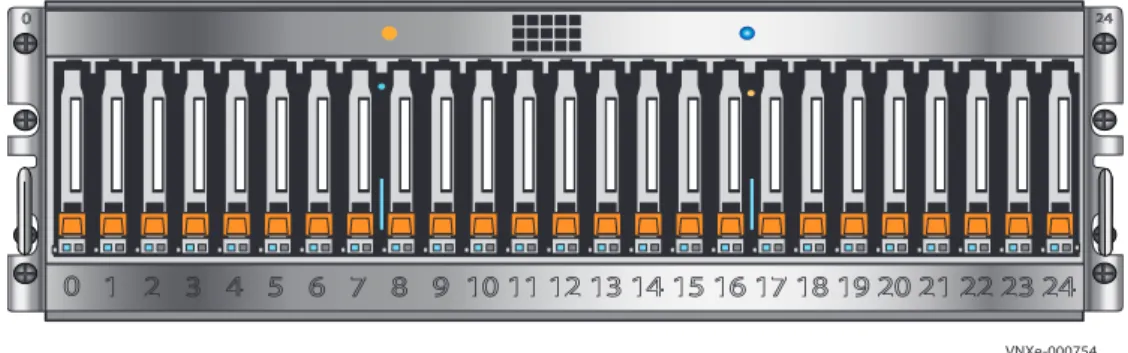

図 3は、3U 25（2.5 インチ）ディスク ドライブ DPE（DPE8）が取り付けられた VNXe3300 プラットフォームの前面の例を示したものです。 図 3 3U 25（2.5 インチ）ディスク ドライブ DPE が取り付けられた VNXe3300 プラットフォーム の例（前面）
背面
図 4は、左から右に見て、2 基のストレージ プロセッサ（SP B と A）をそれぞれ搭載し た DPE が取り付けられた VNXe3300 プラットフォームの背面の例を示したものです。 図 4 2 基の SP を搭載した VNXe3300DPE の例（背面） VNX-000109 24 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 0 VNXe-000754 0 X4 1X4 2 3 4 5 1 GbE iSCSI TOE B 6Gb SAS 0 1 2 3 0 X4 1X4 2 3 4 5 1 GbE iSCSI TOE A 6Gb SAS 0 1 2 3 0 1 2 3 0 1 2 3 VNXe-000750ハードウェア機能
3Uプラットフォーム アーキテクチャに収容した場合、VNXe3300 プラットフォームの 重量は、約 43.8 kg です。寸法は、高さ 13.3 cm x 幅 44.5 cm x 奥行き 61.5 cm です。エ ンクロージャの前面と背面の間で、ミッドプレーンは電源と信号をすべてのエンク ロージャ コンポーネントに分配します。VNXe3300 プラットフォーム DPE 内の CPU モ ジュールと電源モジュールは、ミッドプレーン コネクタに直接接続されています。 55ページの「製品仕様」に、VNXe3300 プラットフォームを構成する物理的な特徴、 動作環境、電源に関する詳細を示します。 VNXe3300プラットフォームは、AC 入力電源用に構成されており、以下のハードウェ ア機能を搭載しています。 注： SP のオプションの DC 電源を使用することもできます（詳細は、22ページの「DC 電源モジュール（オプション）」セクションを参照）。 ◆ 1台の 3U DPE： • 3U DPEの前面では、3 つのタイプのディスク ドライブが、3U 15（3.5 インチ） ディスク ドライブ キャリア（DPE7）と 3U 25（2.5 インチ）ディスク ドライブ キャリア（DPE8）の 2 つのタイプのディスク ドライブ キャリアでサポートさ れます。サポートされるディスク ドライブは、SAS（シリアル接続 SCSI）、 NL-SAS（ニアライン SAS）、フラッシュ、SAS と NL-SAS 対応の SED（自己暗号 化ドライブ）です。VNXe3300 でサポートされるディスク ドライブの詳細につ いては、「EMC® VNXe ™ Series Storage Systems Disk and OE Matrix」ドキュメン トを参照してください。
注： 非 SED ドライブと SED ドライブを混在させることはできません。すべて非 SEDドライブか、すべて SED ドライブのいずれかです。
• 3U DPEの背面で、デュアル SP（A と B）がサポートされます。各 SP の構成内 容は以下のとおりです。
– Intel Xeon 4コア 2.13 GHz プロセッサを搭載した CPU モジュール ×1。SP1 基 あたり 12 GB のメモリをサポートする DDR3 SDRAM スロット ×3
– 統合型 1 Gb/ 秒 iSCSI LAN ポート ×4（ラベルは 1 GbE iSCSI TOE 2、3、4、5） – 統合型 6 Gb/ 秒 SAS x4 ポート ×2（ラベルは 6 Gb SAS 0 x4 および 1 x4）。サ
ポートされる速度は 1.5、3、6 Gb/ 秒
注： 現時点では、6 Gb SAS ポート 1 x4 はサポートされていません。 – 次の UltraFlex™ I/O モジュールをサポートする PCI Gen 2 x4 I/O モジュール
スロット ×2：
注： セカンダリの I/O モジュール スロットは、VNXe OE バージョン 2.3.x 以 降でのみ使用できます。
a.）4 ポート 1 Gb/ 秒（1000Base-T）銅線 iSCSI Ethernet（ラベルはラッチ ハン ドルに 1 GbE）
b.）2 ポート 10 Gb/ 秒オプティカル iSCSI（ラベルはラッチ ハンドルに 10 GbE iSCSI）
注： この I/O モジュールの任意の組み合わせがサポートされます。ただし、両方 の SP で同じ I/O モジュール構成にする必要があります。 – RS-232/EIA 232シリアル（最大 115 K baud）サービス ラップトップ（マイ クロ DB-9）ポート ×1 – RS-232/EIA 232シリアル ネットワーク管理用（マイクロ DB-9）ポート ×1 – 10/100/1000 LAN管理（RJ-45）ポート ×1 – 10/100/1000 LANサービス（RJ-45）ポート ×1 – 電源モジュール ×1。AC（詳細は22ページの「AC 電源モジュール」セクショ ンを参照）またはオプションの DC（詳細は22ページの「DC 電源モジュー ル（オプション）」セクションを参照） ◆ 複数の構成で 2U 15（3.5 インチ）ディスク ドライブ DAE（DAE6S）または 2U 25 （2.5 インチ）ディスク ドライブ DAE（DAE5S）がサポートされています（DPE/DAE 構成については、39ページの表 17を参照してください）。 重要 VNXe3300プラットフォームのドライブ数を計算する際、120 ∼ 150 ドライブの合計 ドライブ スロット数に 3U DPE が含まれます。合計ドライブ スロット数が 120 ∼ 150 を 超える場合、さらに DAE を追加することはできません。VNXe3300 プラットフォーム で使用可能な DAE と構成テーブルの詳細については、38ページの「ディスク アレイ エンクロージャ」セクションを参照してください。 ◆ LANケーブル、モデム ケーブル、シリアル DB-9 ケーブルを含む必要なケーブル。 ◆ ハードウェア マウント レール ◆ VNXe3300バッジ フロント ドア
システム コンポーネントの説明
このセクションでは、VNXe3300 プラットフォーム コンポーネントについて説明しま す。詳細では、正面および背面のコネクタおよび LED インジケータを示し、それぞれ について説明します。 注： 次のセクションでは、これらのコンポーネントについて、図と対応表を使用して 説明します。これらの記述は、説明のための一例です。ディスク プロセッサ エンクロージャ
前述のとおり、VNXe3300 プラットフォームは 1 台の 3U DPE（ディスク プロセッサ エン クロージャ）で構成されます。 重要 VNXe3300プラットフォームのドライブ数を計算する際、120 ∼ 150 ドライブの合計 ドライブ スロット数に 3U DPE が含まれます。合計ドライブ スロット数が 120 ∼ 150 を 超える場合、さらに DAE を追加することはできません。VNXe3300 プラットフォーム で使用可能な DAE と構成テーブルの詳細については、38ページの「ディスク アレイ エンクロージャ」セクションを参照してください。VNXe3300プラットフォームの各3U DPEは、以下のコンポーネントで構成されています。 ◆ ドライブ キャリア ◆ ディスク ドライブ ◆ ミッドプレーン ◆ SP（ストレージ プロセッサ） ◆ 電源モジュール ◆ EMIシールド
ドライブ キャリア
ディスク ドライブ キャリアは、エンクロージャのスロット ガイドとミッドプレーン コ ネクタとのスムーズで安定した接触を実現する金属およびプラスチック製アセンブリ です。各キャリアには、ラッチとバネ クリップの付いたハンドルが付いています。こ のラッチによりディスク ドライブが所定の位置に固定され、ミッドプレーンとの適切 な接触が確保できます。ディスク ドライブのアクティビティ / 障害 LED はキャリアに 統合されています。ドライブ キャリアの詳細については、16ページの「前面」セク ションを参照してください。ディスク ドライブ
ディスク ドライブのタイプは、ラッチおよびハンドル機構の違いや、各ディスク ド ライブに貼られたタイプ、容量、スピードのラベルによって視覚的に識別することが できます。ディスク ドライブは DPE の電源がオンの場合でも追加または取り外しが可 能ですが、使用中のディスク ドライブを取り外す場合は十分な注意が必要です。ディ スク ドライブは非常に損傷を受けやすい電子コンポーネントです。VNXe3300 でサ ポートされるディスク ドライブの詳細については、「EMC® VNXe ™ Series Storage Systems Disk and OE Matrix」ドキュメントを参照してください。ミッドプレーン
ミッドプレーンは、前方のディスク ドライブと後方の SP を区切っています。電力と 信号をエンクロージャ内のすべてのコンポーネントに供給します。SP とディスク ド ライブは、ミッドプレーンに直接接続されます。ストレージ プロセッサ
SP（ストレージ プロセッサ）は、ディスク プロセッサ エンクロージャ（DPE）のイン テリジェント コンポーネントです。基本的には、コントロール センターとして機能し ます。各 SP には、ステータス LED、PCI Gen 2 x4 I/O モジュール スロット、LAN ポートな どが含まれます。コネクタおよび LED の位置と詳細な説明については、19ページの「SP」 セクションを参照してください。電源モジュール
SPの背面から見た場合、電源モジュールは SP の左上にあります。このモジュールは、 自動認識、力率補正、マルチ出力機能をサポートした専用ライン コード付きオフライン コンバータです。各電源には、ステータス LED が含まれます。ラッチにより電源モ ジュールが所定の位置に固定され、適切な接触が確保されます。コネクタおよび LED の位置と詳細な説明については、22ページの「AC 電源モジュール」セクションを参 照してください。 注： VNXe3300 ではオプションの DC 電源を使用することもできます（詳細は22ページ の「DC 電源モジュール（オプション）」セクションを参照）。EMI シールド
EMI規格準拠では、EMI（電磁干渉）シールドを DPE ディスク ドライブの正面に正し く設置する必要があります。VNXe3300 プラットフォームでは、ロッキング ラッチお よび一体化された EMI シールドがあるフロント ベゼルが必要です。ディスク ドライ ブの取り外しおよび取り付けを行うには、このベゼル / シールドを取り外す必要があ ります。
前面
VNXe3300プラットフォームの前面では、次の 2 つのタイプのディスク ドライブ DPE がサポートされています。 ◆ 3.5インチ 6 Gb/ 秒 SAS、6 Gb/ 秒 NL-SAS、フラッシュ ディスク ドライブ（ホットス ワップ可能）のいずれかを搭載した 3U 15（3.5 インチ）ディスク ドライブ DPE キャリア1 ◆ 2.5インチ 6 Gb/ 秒 SAS、6 Gb/ 秒 NL-SAS、フラッシュ ディスク ドライブ（ホットス ワップ可能）のいずれかを搭載した 3U 25（2.5 インチ）ディスク ドライブ DPE キャリア1 ◆ ステータス LED3U 15（3.5 インチ）ディスク ドライブ DPE
図 5に、3U 15（3.5 インチ）ディスク ドライブ DPE でのディスク ドライブとステー タス LED の位置を示します。 図 5 3U ディスク キャリアを搭載した VNXe3300 プラットフォーム DPE（前面） 1. ディスク ドライブは DPE の電源がオンの場合でも追加または取り外しが可能ですが、使用中 のモジュールを取り外す場合は十分な注意が必要です。ディスク ドライブは非常に損傷を受 けやすい電子コンポーネントです。 1 3.5インチ 6 Gb/ 秒 SAS ディスク ドライ ブの例1 1. VNXe3300プラットフォームでは、6 Gb/ 秒 SAS、フラッシュ、SED（NL-SAS、SAS）ドライブもサポー トされます。VNXe3300 でサポートされるディスク ドライブの詳細については、「EMC® VNXe ™ SeriesStorage Systems Disk and OE Matrix」ドキュメントを参照してください。
4 ディスク ドライブ障害 LED（アンバー） 2 DPE障害 LED（アンバー） 5 ディスク ドライブ オン / アクティビティ LED（緑） 3 DPE電源オン LED（青） 1 2 3 4 VNX-000103 5

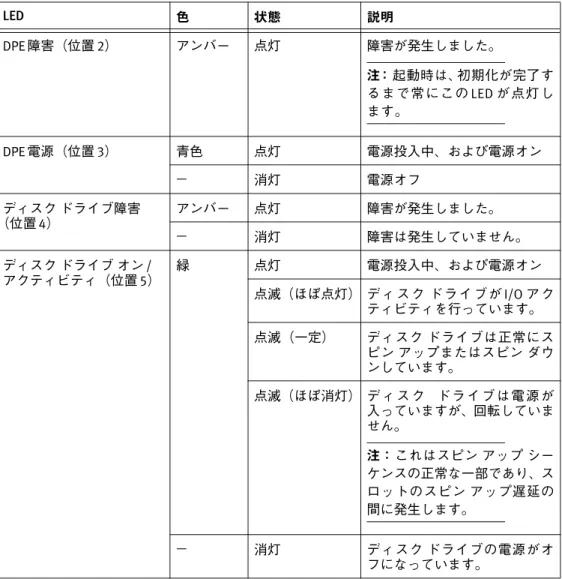

表 1は、VNXe3300 プラットフォーム DPE とディスク ドライブ LED を示したものです。 表 1 VNXe3300 プラットフォームの 3U の 15×3.5 インチ ディスク ドライブ DPE とディスク ドラ イブ LED LED 色 状態 説明 DPE障害（位置 2） アンバー 点灯 障害が発生しました。 注：起動時は、初期化が完了す るまで常にこの LED が点灯し ます。 DPE電源（位置 3） 青色 点灯 電源投入中、および電源オン — 消灯 電源オフ ディスク ドライブ障害 （位置 4） アンバー 点灯 障害が発生しました。 — 消灯 障害は発生していません。 ディスク ドライブ オン / アクティビティ（位置 5） 緑 点灯 電源投入中、および電源オン 点滅（ほぼ点灯） ディ スク ドライ ブが I/O アク ティビティを行っています。 点滅（一定） ディスク ドライブは正常にス ピン アップまたはスピン ダウ ンしています。 点滅（ほぼ消灯） デ ィス ク ドラ イブ は電 源が 入っていますが、回転していま せん。 注：これはスピン アップ シー ケンスの正常な一部であり、ス ロットのスピン アップ遅延の 間に発生します。 — 消灯 ディスク ドライブの電源がオ フになっています。
3U 25（2.5 インチ）ディスク ドライブ DPE

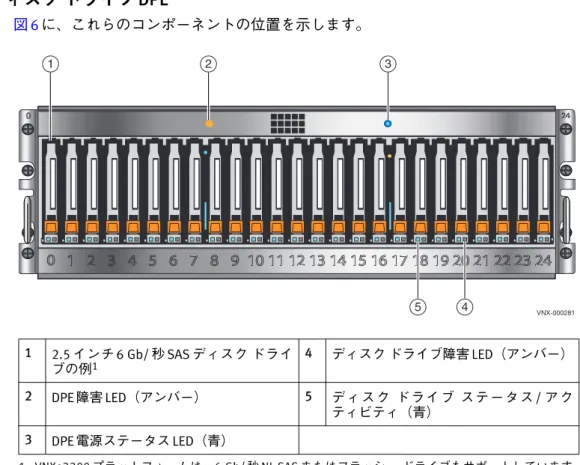

図 6に、これらのコンポーネントの位置を示します。 図 6 VNXe3300 プラットフォームの 3U 25 DPE キャリア（正面図） 表 2で、VNXe3300 プラットフォームのディスク プロセッサおよび 2.5 インチ ディス ク ドライブ ステータス LED について説明します。 1 2.5インチ 6 Gb/ 秒 SAS ディスク ドライ ブの例1 1. VNXe3300プラットフォームは、6 Gb/ 秒 NL-SAS またはフラッシュ ドライブもサポートしています。 VNXe3300でサポートされるディスク ドライブの詳細については、「EMC® VNXe ™ Series StorageSystems Disk and OE Matrix」ドキュメントを参照してください。
4 ディスク ドライブ障害 LED（アンバー） 2 DPE障害 LED（アンバー） 5 デ ィス ク ド ライ ブ ステ ータ ス / ア ク ティビティ（青） 3 DPE電源ステータス LED（青） 24 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 0 1 2 4 5 VNX-000281 3
表 2 VNXe3300 プラットフォームの 2.5 インチ DPE およびディスク ドライブ ステータス LED
LED 色 状態 説明 DPE障害（位置 2） アンバー 点灯 障害が発生しました。 DPE電源（位置 3） 青色 点灯 電源投入中、および電源オン — 消灯 電源オフ ディスク ドライブ障害 （位置 4） アンバー 点灯 障害が発生しました。 — 消灯 障害は発生していません。 ディスク ドライブ オン / アクティビティ（位置 5） 青色 点灯 電源投入中、および電源オン 点滅 ディスク ドライブのアクティ ビティ
背面
背面の、2 つのストレージ プロセッサ（SP A と B）を搭載した VNXe3300 プラット フォーム 3U DPE には、以下のハードウェア コンポーネントが収容されます。 ◆ 電源モジュール ×1 ◆ I/Oモジュール スロット ×1 ◆ SP（A または B）×1 注： 次のセクションでは、これらのコンポーネントについて、図と対応表を使用して 説明します。これらの記述は、説明のための一例です。SP
DPEの背面の各 SP（B と A）はそれぞれ、以下のコネクタ、ステータス LED、ラッチ ハンドルなどから構成されています。 ◆ AC電源モジュール（拡大図については、22ページの「AC 電源モジュール」セク ションを参照）： • 電源入力（埋め込み）コネクタ（プラグ） • 電源ステータス LED（電源オンおよび障害） • 電源ラッチ ハンドル ◆ オプションのDC電源モジュール（拡大図については、22ページの「DC電源モジュー ル（オプション）」セクションを参照）： • 電源入力（埋め込み）コネクタ（プラグ） • 電源ステータス LED（電源オンおよび障害） • 電源ラッチ ハンドル ◆ SP Bと A：
• PCI Gen 2 x4 I/Oモジュール スロット ×1（3つのタイプのUltraflex I/O モジュー ルをサポート。13ページと33ページの「SP I/O モジュールのタイプ」セク ションを参照）
• 6 Gb/秒 SAS x4 ポート ×2（ラベルは 6 Gb SAS 0 x4 および 1 x4）。サポートされ る速度は 1.5、3、6 Gb/ 秒
注： 現時点では、6 Gb SAS ポート 1 x4 はサポートされていません。
• 1 Gb/秒 iSCSI LAN ポート ×4（ラベルは 1 GbE iSCSI TOE 2、3、4、5） • （RJ-45）LAN コネクタ ×2（ネットワーク管理記号およびレンチ記号ラベル） • RS-232/EIA（マイクロ DB-9）コネクタ ×2（ラベルはネットワーク管理記号と
レンチ記号）

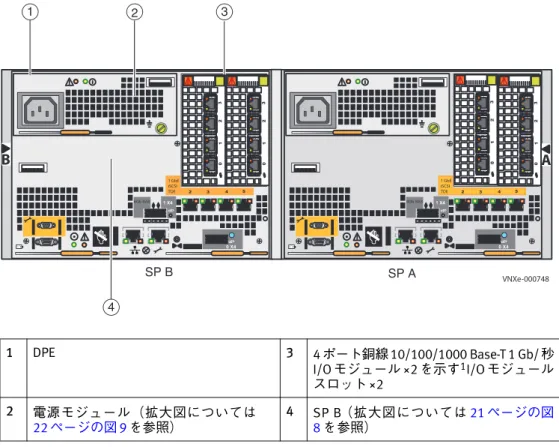

図 7は、左から右に見て、2 基のストレージ プロセッサ（SP B と SP A）がそれぞれ取 り付けられた 3U DPE の背面図の例を示したものです。 図 7 それぞれ 2 基の SP を搭載した VNXe3300 プラットフォーム 3U DPE の例（背面） 1 DPE 3 4ポート銅線 10/100/1000 Base-T 1 Gb/ 秒 I/Oモジュール ×2 を示す1I/Oモジュール スロット ×2
1. I/Oモジュール スロットは、3 つのタイプの UltaFlex I/O モジュールをサポートしています。4 ポート銅 線 10/100/1000 Base-T 1 Gb/ 秒 I/O モジュール、2 ポート オプティカル 10 Gb/ 秒 I/O モジュール、2 ポー ト銅線 Ethernet 10 Gb/ 秒 I/O モジュール（詳細は33ページの「I/O モジュール」セクションを参照）
2 電源モジュール（拡大図については 22ページの図 9を参照） 4 SP B（拡大図については21ページの図 8を参照） 0 X4 1X4 2 3 4 5 1 GbE iSCSI TOE A 6Gb SAS 0 X4 1X4 2 3 4 5 1 GbE iSCSI TOE B 6Gb SAS 0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3 2 3 1 4 SP B SP A VNXe-000748
図 8に、これらの SP コンポーネントの位置を示します。 図 8 SP コンポーネントの例（背面図） 1 AC電源入力コネクタ（埋め込みプラグ） 9 NMI（パスワード リセット）プッシュ ボ タン 2 電源障害 LED（アンバー） 10 6 Gb/秒 SAS ポート（ラベルは 1 x4）。現 時点では未サポート 3 電源オン LED（緑） 11 2つの RJ-45（管理およびサービス ラップ トップ）コネクタ（それぞれ、ネットワー ク管理記号およびレンチ記号ラベル） 4 電源ラッチ ハンドル（底面左） 12 SPを安全に取り外せないことを示す LED （白） 5 4ポート銅線 10/100/1000 Base-T 1 Gb/ 秒 モジュール I/O モジュール ×2 を示す I/O モジュール スロット ×2（SP I/O モジュー ル タイプについては、33ページの「SP I/Oモジュールのタイプ」を参照） 注：セカンダリの I/O モジュール スロッ トは、VNXe OE バージョン 2.3.x 以降での み使用できます。 13 SPステータス / 障害 LED（アンバー / 青） 6 1 Gb/秒 iSCSI LAN ポート ×4（ラベルは 1 GBE iSCSI TOE 2、3、4、および 5）
14 SP電源オン LED（緑） 7 SPラッチ ハンドル ×2（底面の左右） 15 RS-232/EIA（マイクロ DB-9）コネクタ ×2 （ラベルはそれぞれバッテリ記号（使用 しない）とレンチ記号）。通常はカバー 付き 8 6 Gb/秒 SAS ポート（ラベルは 0 x4） 0 X4 1X4 2 3 4 5 1 GbE iSCSI TOE
B
6Gb SAS 6 0 1 2 3 2 1 4 3 5 7 10 8 11 12 13 14 15 9 0 1 2 3 VNXe-000749AC 電源モジュール
図 9は、電源入力（埋め込み）コネクタ（プラグ）とステータス LED を備えた AC 電源 モジュールの例を示したものです。この電源モジュールには、底面のモジュール中央 に個別のラッチ ハンドルがあります。 図 9 AC 電源入力（埋め込み）コネクタ（プラグ）とステータス LED 表 3で、電源モジュール（障害および電源オン）LED について説明します。DC 電源モジュール（オプション）
23ページの図 10は、電源入力（埋め込み）コネクタ（プラグ）、電源オン / オフ プッ シュ ボタン、およびステータス LED を備えた DC 電源モジュールの例を示したものです。 この電源モジュールには、底面のモジュール中央に個別のラッチ ハンドルがあります。 VNXe3300プラットフォームで使われている DC 電源の詳細については、「DC 電源 VNXe シリーズ エンクロージャの設置および運用ガイド」（7ページの「関連マニュアル」）を 参照してください。 電源障害LED 電源入力 電源オンLED VNX-000108 表 3 SP AC 電源モジュール LED LED 色 状態 説明 電源障害 アンバー 点灯 電源またはバックアップ（BBU）1の障害。ケーブ ル接続をチェックすること 点滅 環境条件（SP が挿入されていない、SP ファンの 障害など）のため、電源がオフ — 消灯 障害なし、または電源オフ 電源オン 緑 点灯 電源オン — 消灯 電源オフ1. BBU = SP電源モジュールのバッテリ バックアップ ユニット。BBU を交換するには、「VNXe3300 バッテ リ バックアップ ユニットの交換」ドキュメントを参照してください。
重要 データ消失を防ぐために、電源オン / オフ プッシュ ボタンを押して電源をオフにする ことをお勧めします。これにより、DC 電源が安全に切断されます（DC 電源のプッシュ ボタンおよび LED の詳細については、23ページの表 4を参照してください）。 図 10 DC 電源モジュール電源入力（埋め込み）コネクタ（プラグ）とステータス LED 表 4は、電源モジュールの障害と電源オンの各 LED、および電源オン / オフ プッシュ ボタンを示したもの 電源障害LED 電源入力 電源オンLED VNX-000661 電源オン/オフ 表 4 SP DC 電源モジュールの LED および電源オン / オフ プッシュ ボタン LED 色 状態 説明 電源障害 アンバー 点灯 電源またはバックアップ（BBU）1の障害。ケーブ ル接続をチェックすること 点滅 環境条件（SP が挿入されていない、SP ファンの障 害、電源オフ プロセスが完了したなど）のため、 電源がオフ — 消灯 障害なし、または電源オフ 電源オン 緑 点灯 電源オン 点滅 • 電源オン / オフ プッシュ ボタンを数秒間押し たので、電源オフ プロセスが開始されました。 電源オン LED が 2 分間点滅します。 • 電源オン / オフ プッシュ ボタンを数秒間押し たので、電源オン プロセスが開始されました。 — 消灯 電源オフ 電源オン / オフ プッ シュ ボタン — 長押し • プッシュ ボタンを数秒間押し続けると、DC 電 源の電源オフ プロセスが開始されます。 • プッシュ ボタンを数秒間押し続けると、DC 電 源の電源オン プロセスが開始されます。 注：詳細については、電源オン LED と電源障害 LEDを確認してください。
1. BBU = SP電源モジュールのバッテリ バックアップ ユニット。BBU を交換するには、「VNXe3300 バッテ リ バックアップ ユニットの交換」ドキュメントを参照してください。
SP
この SP には、Intel Xeon 4 コア 2.13 GHz プロセッサが搭載されています。また、SP 1 基あたり 12 GB のメモリをサポートする DDR3 SDRAM スロットが 3 個、用意されてい ます。この 4 コア プロセッサ アーキテクチャにより、VNXe3300 プラットフォームの パフォーマンス、安定性、信頼性が向上しています。 表 5で、SP LED について説明します。表 5での SP LED の位置は、21ページの図 8に示 しています。 表 5 SP LED LED 色 状態 説明 CRU障害 （位置 7） アンバー 点灯 障害。内蔵 CRU（カスタマー交換ユニット）に障 害が発生すると、アンバーに点灯 — 消灯 障害なし、または電源オフ 取 り 外 す の は 安全でない （位置 8） ホワイト 点灯 データが失われる可能性があるため、SP を取り 外さないこと — 消灯 SPを安全に取り外せます 電源 （位置 9） 緑 点灯 電源オン — 消灯 電源オフ。接続を確認してください ステータス / 障害 （位置 10） アンバー 4秒ごとに 1回点滅 BIOS実行中 1秒ごとに 1回点滅 POST実行中 1秒ごとに 4回点滅 オペレーティング システムの起動が開始 1秒ごとに 2回点滅 ダンプ中 点灯 SPまたは SSD（ソリッド ステート ディスク）の 障害 — 消灯 障害は検出されていません 青色 4秒ごとに 1回点滅 オペレーティング システムが起動 1秒ごとに 1回点滅 オペレーティング システム ドライバが起動中 1秒ごとに 4回点滅 1. オペレーティング システム ドライバが起動 2. システム エラーなどの障害が発生し、一部の ストレージ リソースが使用できなくなりまし た。SP は動作を停止し、ステータス LED が点 滅しています（注を参照）。 点灯 システムが初期化されていません。管理 IP アドレ ス（固定または動的）が割り当てられていません。SP I/O ポートおよびコネクタ
VNXe3300プラットフォーム SP は、背面で以下の I/O ポートをサポートします。 ◆ 6 Gb/秒 SAS x4 ポート ×2（ラベルは 6 Gb SAS 0 x4 および 6 Gb SAS 1 x4）。サポート
される速度は 1.5、3、6 Gb/ 秒 注： 現時点では、6 Gb SAS ポート 1 x4 はサポートされていません。 ◆ 組み込み型 1 Gb/ 秒 iSCSI LAN ポート ×4（フロントエンド接続用） ◆ Ethernet（RJ-45）10/100/1000 LAN（管理）ポート ×1 ◆ Ethernet（RJ-45）10/100/1000 LAN（サービス ラップトップ）ポート ×1 ◆ RS-232/EIA 232（マイクロ DB-9）SPS コネクタ ×1（現時点では使用しない） ◆ RS-232/EIA 232（マイクロ DB-9）サービス ラップトップ コネクタ ×1
6 Gb/ 秒 SAS ポート — VNXe3300 プラットフォーム SP では、各 SP（A と B）の背面で 6 Gb/秒 SAS ポート ×1（ラベルは 6 Gb SAS 0 x4）をサポートします。このポートは、 DAEの SAS ドライブおよび NL-SAS ドライブ用のインタフェースを提供します。この ポートは、26 回路 SAS SFF-8088（小型フォーム ファクタ 8088）仕様の内部ソケット であり、プル タブを備えた SFF-8088 仕様のミニ SAS 26 回路ケーブル（プラグ）を使 用します。 注： 現時点では、6 Gb SAS ポート 1 x4 はサポートされていません。 ステータス / 障害 （位置 10） — 消灯 I/Oの準備完了 青色に点灯し、3 秒に 1 回アンバーに点滅 システムが初期化されていません。管理 IP アドレ スが割り当てられていません。 注：SP 障害 / ステータス LED が 1 秒間に 4 回点滅し、SP が機能していないように思われる場 合は、キャッシュ ダーティー状態が発生しています。LED は、SP が起動してキャッシュ ダー ティーを自動的に解決するためにピア SP を待機中であることを示しています。 この状態の SP がキャッシュ ダーティー状態を解決するためピア SP を待機する時間は最大で 1時間です。状態が解決されると、SP は正常に起動します。状態が自動的に解決されない場 合、SP はサービス モードで再起動します。ほとんどの場合、手動操作は必要なく、待機時 間は 1 時間未満です。 SPが再起動またはシャットダウン シーケンスを実行する場合、SP には、キャッシュ ダー ティー状態を引き起こす可能性があるシステム キャッシュがメモリに格納されている場合 があります。 この状態の詳細については、http://emc.com/vnxesupport の EMC オンライン サポートにアク セスし、［検索］テキスト ボックスに「emc263713」と入力します。 表 5 SP LED （続き） LED 色 状態 説明
図 11に、プル タブがあるポート コネクタ（ソケット）およびケーブル コネクタ（プ ラグ）の例を示します。 図 11 SP 6 Gb/ 秒 SAS ポートおよびケーブル コネクタ 注： ケーブルの誤接続を防止するため、各 SAS ケーブルは入力（または黒い円、 ） 接続と出力（または黒いダイヤ、 ）接続に固定されています。 表 6に、コネクタで使用される SP 6 Gb/ 秒 SAS ポート ピン シグナルをリストします。
SP 6 Gb/ 秒 SAS ポート LED —27ページの図 12に、SAS ポートのリンク / アクティビ ティを示す 0 x4 SP 6 Gb/ 秒 SAS ポート LED の例を示します。この LED は、コネクタの 右にある 2 色（青 / 緑）の LED です。 注： ケーブルの誤接続を防止するため、各 SAS ポートは出力（または 2 つの黒いダイヤ、 ）に固定されています。SAS ケーブルの詳細については、25ページの「6 Gb/ 秒 SASポート」と図 11の下の注を参照してください。 ピンA1 A13 B1 B13 VNX-000094 表 6 SP 6 Gb/ 秒 SAS ポート コネクタ ピンアウト ピン 信号 ピン 信号 A1 GND B1 GND A2 Rx 0+ B2 Tx 0+ A3 Rx 0- B3 Tx 0-A4 GND B4 GND A5 Rx 1+ B5 Tx 1+ A6 Rx 1- B6 Tx 1-A7 GND B7 GND A8 Rx 2+ B8 Tx 2+ A9 Rx 2- B9 Tx 2-A10 GND B10 GND A11 Rx 3+ B11 Tx 3+ A12 Rx 3- B12 Tx 3-A13 GND B13 GND
図 12 6 Gb/ 秒 SAS ポート LED
表 7は、SP 6 Gb/ 秒 SAS ポート LED について説明したものです。
1 Gb/ 秒 iSCSI Ethernet LAN ポート
VNXe3300プラットフォーム SP には、各 SP（A と B）の背面に 1 Gb/ 秒 iSCSI Ethernet LANポートが 4 個（ラベルは 1 GbE iSCSI TOE 2、3、4、5）2搭載されています。これら のポートにより、NAS と iSCSI で標準的な 1 Gb/ 秒 Ethernet 接続が可能です。
図 13は、SP 1 Gb/ 秒 iSCSI Ethernet コネクタの例を示したものです。 図 13 1 Gb/ 秒 iSCSI Ethernet ポート
0 X4
6Gb SAS 0 x 4 VNX-000102 表 7 6 Gb/ 秒 SAS ポート LED LED 色 状態 説明 リンク / アク ティビティ 青色 点灯 ポートの 4 レーンのすべてが 6 Gb/ 秒でリンク 緑 点灯 ポートの 4 レーンの一部が 1.5 Gb/ 秒、3 Gb/ 秒、 または 6 Gb/ 秒でリンク — 消灯 リンク アクティビティがありません 2. TOE（TCP オフロード エンジン）は、TCP/IP スタック全体の処理がネットワーク コントロー ラによって行われるように、NIC（ネットワーク インタフェース カード）に採用されている テクノロジーです。TOE は、ネットワーク スタックの処理オーバーヘッドが重要な、ギガビッ 2 3 4 5 1 GbE iSCSI TOE VNX-000112表 8は、SP 1 Gb/ 秒 iSCSI Ethernet ポート LED について説明したものです。
ネットワーク管理およびサービス ラップトップ Ethernet（RJ-45）ポート
警 告
SP Ethernet（RJ-45）ポートは LAN ポートです。WAN ポートではありません。LAN ポー トには SELV（安全特別低電圧）回路が含まれ、WAN ポートには TNV（Telephone-Network Voltage）回路が含まれています。一部の LAN および WAN ポートでは、RJ-45 コネクタ が両方で使用されます。ケーブルを接続する場合は注意してください。感電防止のた め、TNV 回路と SELV 回路を接続しないでください。 VNXe3300プラットフォーム SP には、一体型デュアル ポート Ethernet ポートが 2 個 （ラベルはそれぞれネットワーク管理記号とレンチ記号）搭載されています。これら のポートは、それぞれ、パブリック LAN およびサービス ラップトップ コンピュータへ の接続用インタフェースを提供します。ポートは、IEEE 802.3 10Base-T（10 MB/ 秒）、 IEEE 802.3u 100Base-TX（100 MB/ 秒）、または 1000Base-T（1,000 MB/ 秒）Ethernet 接 続用の 8 ピン MDI RJ-45 タイプ ポートです。 図 14に、SP ネットワーク管理ポートおよびサービス ラップトップ Ethernet（RJ-45） ポートの例を示します。 図 14 ネットワーク管理およびサービス ラップトップ Ethernet（RJ-45）ポート 重要 図 14に示すポートは LAN ポートです。受話器と、それを横切る線を示す記号は、この ポートに WAN タイプ RJ-45 電話コネクタを接続できないことを示します。 表 8 1 Gb/ 秒 Ethernet ポート LED LED 色 状態 説明 リンク（各ポー トにあり） 緑 点灯 ネットワーク接続 — 消灯 ネットワーク接続なし 動作（各ポート にあり） アンバー 点滅 送信 / 受信動作 — 消灯 動作なし VNX-000095
Ethernetポートにアクセスするには、表 9で説明されているように、カテゴリー 3、4、 5、5E、6 の UTP（シールドなしのツイスト ペア）ケーブルを SP の背面の RJ-45 コネク タに接続します。 ネットワーク管理用とサービス ラップトップ用の Ethernet（RJ-45）ポートとコネクタ （アダプタ） —図 15に、Ethernet（RJ-45）ポートおよびケーブル コネクタの例を示し ます。 図 15 ネットワーク管理用とサービス ラップトップ用の Ethernet（RJ-45）ポートとコネクタ（ア ダプタ） 表10に、コネクタで使用されるSPネットワーク管理ポートおよびサービス ラップトッ プ Ethernet（RJ-45）ピン シグナルをリストします。 ネットワーク管理およびサービス ラップトップ Ethernet（RJ-45）ポート LED —30ペー ジの図 16は、ネットワーク管理用とサービス ラップトップ用の Ethernet（RJ-45）ポー ト LED を示したものです。コネクタの左には緑色の LED、右には 2 色（緑 / アンバー） の LED がありますが、これらの LED はそれぞれ Ethernet ポートのリンク / 動作と速度を
表 9 Ethernet ケーブルに関するガイドライン
タイプ 説明
10Base-T EIAカテゴリー3、4、5 UTP（2 または 4 ペア）、最大 100 m（328 フィート） 100Base-TX EIAカテゴリー 5 UTP（2 ペア）、最大 100 m（328 フィート）
1000Base-T EIAカテゴリー 6（推奨）、カテゴリー 5E または 5 UTP（2 ペア）、最大 100 m（328 フィート） 1 2 3 4 5 6 7 8 VNX-000111 表 10 ネットワーク管理用とサービス ラップトップ用の Ethernet（RJ-45）ポートとコネクタの ピン配列 RJ-45 ピン 信号 説明 1 BI_DA+ 双方向ペア A + 2 BI_DA- 双方向ペア A -3 BI_DB+ 双方向ペア B + 4 BI_DC+ 双方向ペア C + 5 BI_DC- 双方向ペア C -6 BI_DB- 双方向ペア B -7 BI_DD+ 双方向ペア D + 8 BI_DD- 双方向ペア D
-図 16 ネットワーク管理およびサービス ラップトップ Ethernet（RJ-45）ポート LED 表 11は、SP ネットワーク管理用とサービス ラップトップ用の Ethernet（RJ-45）ポート LEDとそれらに対応するリンク / 動作について説明したものです。
サービス ラップトップ用シリアル RS-232/EIA 232（マイクロ DB-9）ソ
ケット コネクタ
VNXe3300プラットフォーム SP の背面には、PC またはサービス ラップトップ コン ピュータに接続するための標準シリアル EIA（米国電子工業会）RS-232 インタフェー ス（マイクロ DB-9）コネクタ（ラベルは左上にレンチ記号）があります。このシリア ル コネクタ（ポート）を使用して、端末（端末エミュレーション ソフトを実行して いる PC または ASCII 端末）をポートに接続することで、ローカルに SP にアクセスで きます。 図 17に示すように、ピンの位置に注意してください。 図 17 サービス ラップトップ用シリアル RS-232/EIA 232（マイクロ DB-9）コネクタ（ソケット） 表 12に、コネクタで使用される SP シリアル RS-232/EIA 232（マイクロ DB-9）ピン シ グナルをリストします。 1 2 VNX-000110 表 11 ネットワーク管理およびサービス ラップトップ Ethernet（RJ-45）ポート LED LED 色 状態 説明 リンク （位置 1） 緑 点灯 ネットワーク接続 — 消灯 ネットワーク接続なし 動作 （位置 2） アンバー 点滅 送信 / 受信動作 — 消灯 動作なし ピン1 5 6 9 VNX-000079 表 12 シリアル RS-232/EIA 232（マイクロ DB-9）コネクタ（ソケット）のピン配列 DB-9 ピン 信号 説明 1 CD キャリア検出 2 RXD データ受信 3 TXD データ送信ヌル モデム RS-232/EIA 232（マイクロ DB-9 とシリアル DB-9 間）ケーブル SPを PC またはサービス ラップトップに接続するケーブルは、マイクロ DB-9 ケーブル （プラグ）— シリアル DB-9（ソケット）です。一方がマイクロ DB-9 プラグ（SP 側） で、もう一方がシリアル DB-9 ソケット（PC またはサービス ラップトップ側）になっ ています。図 18に、SP から PC（サービス ラップトップ）へのケーブルの例を示します。 図 18 ヌル モデム RS-232/EIA 232（マイクロ DB-9 とシリアル DB-9 間）ケーブルの例
SPS 管理用のシリアル RS-232/EIA 232（マイクロ DB-9）コネクタ（ソ
ケット）
VNXe3300プラットフォーム SP の背面には、SPS 管理ポート（RJ-12）に接続するため のもう 1 つの標準シリアル RS-232/EIA 232 インタフェース（マイクロ DB-9）ソケット コネクタ（ラベルは左にバッテリ記号）があります。 図 19に示すように、ピンの位置に注意してください。 図 19 シリアル RS-232/EIA 232（マイクロ DB-9）コネクタ（ソケット） 4 DTR データ端末レディ 5 GND 接地 6 DSR データ セット レディ 7 RTS 送信要求 8 CTS 送信可 9 RI リング インジケータ 表 12 シリアル RS-232/EIA 232（マイクロ DB-9）コネクタ（ソケット）のピン配列 （続き） DB-9 ピン 信号 説明 VNX-000093 ピン1 5 6 9 VNX-000105表 13に、コネクタで使用される SP シリアル RS-232/EIA 232（マイクロ DB-9）ピン シ グナルをリストします。
SP I/O モジュール スロット
SPには 2 つの PCI Gen 2 x4 I/O モジュール スロットがあります。サポートされている I/O モジュールは、4 ポート 1 Gb/ 秒 Base-T 銅線 iSCSI I/O モジュール、2 ポート 10 Gb/ 秒オ プティカル I/O モジュール、2 ポート 10 Gb/ 秒銅線 Ethernet I/O モジュールです。図 20 は、SP I/O モジュール スロットの 4 ポート 1 Gb/ 秒 Base-T 銅線 iSCSI I/O モジュール ×2 を 示したものです。 注： セカンダリの I/O モジュール スロットは、VNXe OE バージョン 2.3.x 以降でのみ使 用できます。 図 20 4 ポート 1 Gb/ 秒 Base-T 銅線 I/O モジュール ×2 を装備した SP の例 表 13 シリアル RS-232/EIA 232（マイクロ DB-9）コネクタ（ソケット）のピン配列 DB-9 ピン 信号 説明 1 CD キャリア検出 2 RXD データ受信 3 TXD データ送信 4 DTR データ端末レディ 5 GND 接地 6 DSR データ セット レディ 7 RTS 送信可 8 CTS 送信要求 9 RI リング インジケータ 0 X4 1 X4 2 3 4 5 1 GbE iSCSI TOE
B
6 Gb SAS 0 1 2 3 0 1 2 3 SP I/Oモジュール スロット VNXe-000747I/O モジュール
このセクションでは、ポート（銅線またはオプティカル）のタイプと LED について説 明します。
SP I/O モジュールのタイプ
VNXe3300では、以下の 3 つの SP I/O モジュールがサポートされています。 ◆ このページの「4 ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュール」 ◆ 35ページの「2 ポート 10 Gb/ 秒オプティカル iSCSI I/O モジュール」 ◆ 37ページの「2 ポート 10 Gb/ 秒 RJ-45 Base-T I/O モジュール」 これらのモジュールは、次の組み合わせで構成できます。
◆ 4ポート 10 Gb/ 秒銅線 Base-T iSCSI および 2 ポート 10 Gb/ 秒オプティカル iSCSI ◆ 4ポート 10 Gb/ 秒銅線 Base-T iSCSI および 2 ポート 10 Gb/ 秒 RJ-45 Base-T ◆ 2ポート 10 Gb/ 秒 RJ-45 Base-T および 2 ポート 10 Gb/ 秒オプティカル iSCSI
4 ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュール
4ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュール（ラベルはラッチ ハンドルに 1 GbE） には、4 つの秒銅線ポート、1 つの電源 / 障害 LED、各銅線ポートに 1 つのリンク / 動 作 LED があります（33ページの図 21）。この I/O モジュールは、速度 1 Gb/ 秒のイン タフェースとして機能します。
図 21 4 ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュール
1 押しボタン式ラッチ ハンドル 4 RJ-45リンク LED 2 電源 / 障害 LED 5 RJ-45アクティビティ LED 3 RJ-45（銅線）ポート（4） 1 2 3 4 5 CNS-001751
4 ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュール LED
4ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュールには、3 個のステータス LED がありま す。図 22に、それらの LED を示します。表 14で、それらの LED について説明します。
図 22 4 ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュール LED
動作LED
CNS-001666
リンクLED
電源/障害 LED
表 14 4 ポート 1 Gb/ 秒銅線 Base-T iSCSI I/O モジュール LED
LED 色 状態 説明 電源 / 障害 緑 点灯 I/Oモジュールに電源が投入されている — 消灯 I/Oモジュールに電源が投入されていない アンバー 点灯 I/Oモジュールに障害が発生しました リンク （各ポートに 1つ） 緑 点灯 ネットワーク接続 — 消灯 ネットワーク接続なし 動作（各ポー トにあり） アンバー 点滅 送信 / 受信動作 — 消灯 動作なし
2 ポート 10 Gb/ 秒オプティカル iSCSI I/O モジュール
2ポート 10 Gb/ 秒オプティカル iSCSI I/O モジュール（ラベルはラッチ ハンドルに 10 GbE iSCSI）には、2 つのオプティカル ポート、1 つの電源 / 障害 LED、各ポートに 1つのリンク / 動作 LED があります（図 23）。この I/O モジュールの光メディア ポート は、速度 10 Gb/ 秒の iSCSI（Internet Small Computer System Interface）ネットワーク イン タフェースとして機能します3。2 ポート 10 Gb/ 秒光メディア I/O モジュールは、SFP+ トランシーバ モジュールを使用します。 図 23 2 ポート 10 Gb/ 秒光メディア I/O モジュール 1 押しボタン式ラッチ ハンドル 4 SFP+リンク LED（右） 2 電源 / 障害 LED 5 SFP+アクティビティ LED（左） 3 SFP+（光メディア）ポート（2） 1 0 1 2 3 4 5 CNS-001756
2 ポート 10 Gb/ 秒光メディア I/O モジュールの LED
2ポート 10 Gb/ 秒光メディア I/O モジュールには、3 種類のステータス LED がありま す。図 24に、それらの LED を示します。表 15で、それらの LED について説明します。 図 24 2 ポート 10 Gb/ 秒光メディア I/O モジュールの LED 1 0 リンクLED リンクLED 動作LED 動作LED CNS-001672 電源/障害LED 表 15 2 ポート 10 Gb/ 秒光メディア I/O モジュールの LED LED 色 状態 説明 電源 / 障害 緑 点灯 I/Oモジュールに電源が投入されている アンバー 点灯 I/Oモジュールに障害が発生しました — 消灯 I/Oモジュールに電源が投入されていない リンク 緑 点灯 ネットワーク接続 — 消灯 ネットワーク接続なし 動作 アンバー 点滅 送信 / 受信動作 — 消灯 動作なし2 ポート 10 Gb/ 秒 RJ-45 Base-T I/O モジュール
2ポート 10 Gb/ 秒 RJ-45Base-T I/O モジュール（ラベルはラッチ ハンドルに 10 GbE Base-T）には、2 つの 10 Gb/ 秒 Base-T 銅線ポート、1 つの電源 / 障害 LED、各ポートに 1つのリンク / 動作 LED があります（図 25）。この I/O モジュールの 2 つの Base-T ポー トは、10 Gb/ 秒の速度のインタフェースとして機能します。2 ポート 10 Gb/ 秒銅線 Ethernet I/Oモジュールでは、EIA カテゴリー 6 または 6a の UTP （シールドなしのツイ スト ペア）か、EIA カテゴリー 7 完全 STP（シールド ツイスト ペア）銅線ケーブルが 使われます（29ページの表 9、「Ethernet ケーブルに関するガイドライン」、を参照）。
図 25 2 ポート 10 Gb/ 秒 Ethernet RJ-45 Base-T I/O モジュール
1 押しボタン式ラッチ ハンドル 4 リンク LED（右） 2 電源 / 障害 LED 5 動作 LED（左） 3 RJ-45 Base-Tポート（2） 1 0 1 2 3 4 5 VNXe-000751
2 ポート 10 Gb/ 秒 Ethernet RJ-45 Base-T I/O モジュールの LED
2ポート 10 Gb/ 秒 Ethernet RJ-45 Base-T I/O モジュールには、3 つのタイプのステータ ス LED があります。図 26に、それらの LED を示します。表 16で、それらの LED につ いて説明します。
図 26 2 ポート 10 Gb/ 秒 Ethernet RJ-45 Base-T I/O モジュールの LED
ディスク アレイ エンクロージャ
VNXe3300プラットフォームは、6 Gb/ 秒 SAS バスによって 2 つのタイプの DAE（ディ スク アレイ エンクロージャ）をサポートします。VNXe3300 プラットフォームで使わ れる DAE を以下に示します。 ◆ 3U 15（3.5 インチ）ディスク ドライブ DAE（DAE6S） ◆ 2U 25（2.5 インチ）ディスク ドライブ DAE（DAE5S） 重要 VNXe3300プラットフォームのドライブ数を計算する際、120 ∼ 150 ドライブの合計 ドライブ スロット数に DPE が含まれます。合計ドライブ スロット数が 120 ∼ 150 を 超える場合、さらに DAE を追加することはできません。 電源/障害LED リンクLED リンクLED アクティビティLED アクティビティLED 1 0 VNXe-000752
表 16 2 ポート 10 Gb/ 秒 Ethernet RJ-45 Base-T I/O モジュールの LED
LED 色 状態 説明 電源 / 障害 緑 点灯 I/Oモジュールに電源が投入されている アンバー 点灯 I/Oモジュールに障害が発生しました — 消灯 I/Oモジュールに電源が投入されていない リンク 緑 点灯 ネットワーク接続 — 消灯 ネットワーク接続なし 動作 アンバー 点滅 送信 / 受信動作 — 消灯 動作なし
DPE と DAE の構成ルール
表 17に、VNXe3300 プラットフォームで使用可能な DAE の数を表すマトリックスを示 します。
表に示すように、最初の列は 15 または 25 という数を示しています（表 17）。これはそ れぞれ、3U 15（3.5 インチ）ディスク ドライブ DPE と、3U 25（2.5 インチ）ディスク ドライブ DPE を表します。マトリックスの一番上の列は、DAE の番号（DAE 1、DAE 2 な ど DAE 7 まで）を示しています。マトリックス（表 17）の本文内の 15 または 25 という 数は、3U 15（3.5 インチ）ディスク ドライブ DAE、または 2U 25（2.5 インチ）ディス ク ドライブ DAE をそれぞれ表します。マトリックスの X という文字は、このポイントを 越えて使用できる DAE はないことを示しています。表 17の「合計」列は、特定構成の DPEと DAE の組み合わせを使って、使用可能なディスクの合計数を示しているという点 に注意してください。
DAE 説明
各 DAE は、次のコンポーネントで構成されます。 ◆ ドライブ キャリア ◆ ディスク ドライブ ◆ ミッドプレーン ◆ LCC（リンク コントロール カード） ◆ 電源 / 冷却モジュール ◆ EMIシールド表 17 VNXe3300 プラットフォームの DPE と DAE の構成ルール
DPE DAE1 DAE2 DAE3 DAE4 DAE5 DAE6 DAE7 合計 15 15 15 15 15 15 15 15 120 15 15 15 15 15 15 15 25 130 15 15 15 15 15 15 25 25 140 15 15 15 15 15 25 25 25 150 15 15 15 15 25 25 25 15 150 15 15 15 25 25 25 25 X 145 15 15 25 25 25 25 15 X 145 15 25 25 25 25 25 X X 140 25 25 25 25 25 25 X X 150 25 25 25 25 25 15 X X 140 25 25 25 25 15 15 15 X 145 25 25 25 15 15 15 15 15 150
ドライブ キャリア
ディスク ドライブ キャリアは、エンクロージャのスロット ガイドとミッドプレーン コネクタとのスムーズで安定した接触を実現する金属およびプラスチック製アセンブ リです。各キャリアには、ラッチとバネ クリップの付いたハンドルが付いています。 このラッチによりディスク ドライブが所定の位置に固定され、ミッドプレーンとの適 切な接触が確保できます。41ページの図 27は、キャリアに一体化されたディスク ド ライブの動作 / 障害 LED を示したものです。ディスク ドライブ
各ディスク ドライブは、キャリア内の 1 台のディスク ドライブで構成されます。ド ライブのタイプは、ラッチおよびハンドル機構の違いや、各ドライブに貼られたタイ プ、容量、スピードのラベルによって視覚的に識別することができます。ディスク ド ライブは DAE の電源がオンの場合でも追加または取り外しが可能ですが、使用中の ディスク ドライブを取り外す場合は十分な注意が必要です。ディスク ドライブは非 常に損傷を受けやすい電子コンポーネントです。VNXe3300 でサポートされるディス ク ドラ イ ブの 詳 細に つ いて は、「EMC® VNXe ™ Series Storage Systems Disk and OE Matrix」ドキュメントを参照してください。ミッドプレーン
ミッドプレーンは、前方のディスク ドライブと後方の LCC および電源 / 冷却モジュー ルを区切っています。また、電源と信号をエンクロージャ内のすべてのコンポーネン トに分配します。LCC および電源 / 冷却モジュールとディスク ドライブは、ミッドプ レーンに直接接続されます。LCC
LCCは、DAE をサポート、制御、監視する主要な相互接続管理構成要素です。各 LCC には、 ダウンストリーム デバイスへの入力および拡張用コネクタが含まれています。47ペー ジの図 33は、各 LCC 上に配置された EA4（エンクロージャ アドレス）インジケータを 示したものです。47ページの図 33は、バス（ループ）識別インジケータを示したも のです。電源
電源 / 冷却モジュールは、独立している電源とファン冷却アセンブリを単一モジュー ルに組み込んだものです。 各電源は、自動認識、力率補正、マルチ出力機能をサポートした専用ライン コード付 きオフライン コンバータです。ドライブおよび LCC には、個別のソフト スタート スイッ チがあります。このスイッチによって、ディスク エンクロージャの電源が入っている ときにインストールする場合に、ディスク ドライブおよび LCC が保護されます。ディ スクまたはファンに電源関連の障害が発生しても、他のデバイスの動作に悪影響を与 えることはありません。 44ページの図 29は、電源 / 冷却モジュールにある 3 つのステータス LED を示したもの です。 エンクロージャ冷却システムは、各電源 / 冷却モジュールのデュアル ファン モジュー ルで構成されています。 4. EAはエンクロージャ ID とも呼ばれます。EMI シールド
EMI規格準拠では、EMI（電磁干渉）シールドを DAE ディスク ドライブの正面に正し く設置する必要があります。VNXe3300 プラットフォームでは、ロッキング ラッチお よび一体化された EMI シールドがあるフロント ベゼルが必要です。ディスク ドライ ブ モジュールの取り外しおよびインストールを行うには、このドアまたはシールドを 取り外す必要があります。
3U、15（3.5 インチ）DAE
前面を左から右に見ると、3U 15（3.5 インチ）ディスク ドライブ DAE（DAE6S）キャ リアに、以下のハードウェア コンポーネントが収容されています。 ◆ 3.5インチ6 Gb/秒SAS、6 Gb/秒NL-SAS、またはフラッシュ ディスク ドライブ（ホッ ト スワップ可能）5 ◆ ステータス LED 図 27に、これらのコンポーネントの位置を示します。 図 27 DAE（前面） 5. ディスク ドライブは DAE の電源がオンの場合でも追加または取り外しが可能ですが、使用中 1 3.5インチ 6 Gb/ 秒 SAS ディスク ドライ ブの例1 1. VNXe3300プラットフォームでは、6 Gb/ 秒 SAS、フラッシュ、SED（NL-SAS、SAS）ドライブもサポー トされます。VNXe3300 でサポートされるディスク ドライブの詳細については、「EMC® VNXe ™ SeriesStorage Systems Disk and OE Matrix」ドキュメントを参照してください。
4 ディスク ドライブ障害 LED（アンバー） 2 DAE障害 LED（アンバー） 5 デ ィス ク ド ライ ブ オン / アク ティ ビ ティ LED（緑） 3 DAE電源オン LED（青） 1 2 3 4 VNX-000103 5
