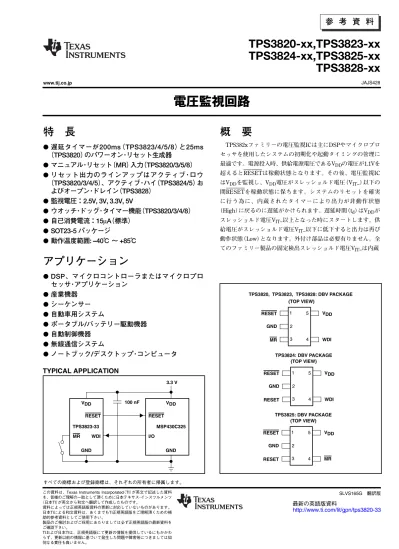

電源監視回路

(1)

電圧監視回路

特長

● 遅延タイマーが200ms（TPS3823/4/5/8）と25ms

（TPS3820）のパワーオン･リセット生成器

● マニュアル･リセット（MR）入力（TPS3820/3/5/8）

● リセット出力のラインアップはアクティブ･ロウ

（TPS3820/3/4/5）

、アクティブ･ハイ（TPS3824/5）お

よびオープン･ドレイン（TPS3828）

● 監視電圧：2.5V, 3V, 3.3V, 5V

● ウオッチ･ドッグ･タイマー機能（TPS3820/3/4/8）

● 自己消費電流：15µA（標準）

● SOT23-5 パッケージ

● 動作温度範囲: –40℃ ∼ +85℃

アプリケーション

● DSP、マイクロコントローラまたはマイクロプロ

セッサ･アプリケーション

● 産業機器

● シーケンサー

● 自動車用システム

● ポータブル/バッテリー駆動機器

● 自動制御機器

● 無線通信システム

● ノートブック/デスクトップ･コンピュータ

概要

TPS382xファミリーの電圧監視ICは主にDSPやマイクロプロ セッサを使用したシステムの初期化や起動タイミングの管理に 最適です。電源投入時、供給電源電圧であるVDDの電圧が1.1Vを 超えるとRESETは稼動状態となります。その後、電圧監視IC はVDDを監視し、VDD電圧がスレッショルド電圧（VIT–）以下の 間RESETを稼動状態に保ちます。システムのリセットを確実 に行う為に、内蔵されたタイマーにより出力が非動作状態 （High）に戻るのに遅延がかけられます。遅延時間（td）はVDDが スレッショルド電圧VIT–以上となった時にスタートします。供 給電圧がスレッショルド電圧VIT–以下に低下すると出力は再び 動作状態（Low）となります。外付け部品は必要有りません。全 てのファミリー製品の固定検出スレッショルド電圧VIT–は内蔵 JAJS428

参考資料

TPS3820-xx,TPS3823-xx

TPS3824-xx,TPS3825-xx

TPS3828-xx

www.tij.co.jp 3 2 4 5 TPS3820, TPS3823, TPS3828: DBV PACKAGE (TOP VIEW) 1 RESET GND MR VDD WDI 2 5 TPS3825: DBV PACKAGE (TOP VIEW) 1 RESET GND VDD 3 2 4 5 TPS3824: DBV PACKAGE (TOP VIEW) 1 RESET GND RESET VDD WDI

TYPICAL APPLICATION

RESET MR WDI 100 nF VDD TPS3823-33 VDD RESET I/O MSP430C325 3.3 V

(2)

製品パッケージ情報

(1)

DEVICE NAME DEVICE NAME THRESHOLD VOLTAGE(2) MARKING

TPS3820-33DBVT(3) TPS3820-33DBVR(4) 2.93 V PDEI TPS3820-50DBVT(3) TPS3820-50DBVR(4) 4.55 V PDDI TPS3823-25DBVT(3) TPS3823-25DBVR(4) 2.25 V PAPI TPS3823-30DBVT(3) _{TPS3823-30DBVR}(4) _{2.63 V} _PAQI TPS3823-33DBVT(3) _{TPS3823-33DBVR}(4) _{2.93 V} _PARI TPS3823-50DBVT(3) _{TPS3823-50DBVR}(4) _{4.55 V} _PASI TPS3824-25DBVT(3) TPS3824-25DBVR(4) 2.25 V PATI TPS3824-30DBVT(3) TPS3824-30DBVR(4) 2.63 V PAUI TPS3824-33DBVT(3) TPS3824-33DBVR(4) 2.93 V PAVI TPS3824-50DBVT(3) TPS3824-50DBVR(4) 4.55 V PAWI TPS3825-33DBVT(3) _{TPS3825-33DBVR}(4) _{2.93 V} _PDGI TPS3825-50DBVT(3) TPS3825-50DBVR(4) 4.55 V PDFI TPS3828-33DBVT(3) TPS3828-33DBVR(4) 2.93 V PDII TPS3828-50DBVT(3) TPS3828-50DBVR(4) 4.55 V PDHI （1）最新のパッケージ情報とご発注情報については、最新の英文データシートの巻末にある

「PACKAGE OPTION ADDENDUM」を参照するか、またはTIのWebサイト（www.ti.comまたは www.tij.co.jp）をご覧ください。（2）これ以外のスレッショルド電圧製品に関してはTIまでお問い合わせください。（2）DBVTパッケージはテープされた250個/リールでの供給です。（4）DBVTパッケージはテープされた300個/リールでの供給です。 WDI RESET TPS3824 WDI External 図 1 された電圧設定デバイダにより設定されています。 TPS3820/3/5/8製品はマニュアル･リセット入力、MRを持っ ています。MRをLowレベルにする事によりRESETがアクティ ブになります。TPS3824/5製品は正論理出力のRESET出力を持 っています。TPS3820/3/4/8はWDIピンへの定期的な信号入力 の正負両方のエッジでトリガーされるウオッチ･ドッグ･タイ マーを持っています。監視しているシステムがタイムアウト周 期（ttout）以内にウオッチドッグ･タイマーの再トリガーに失敗 するとRESET出力は一定時間（td）の間アクティブとなります。 このイベントによりウオッチドック･タイマーは再初期化され ます。WDIピンを非接続状態にするとウオッチドック機能は停 止されます。TPS3820/3/4/8がRESET信号を出力中にWDIピン がアクティブ（HighとLowの間の状態遷移）になっているアプ リケーションではTPS3820/3/4/8は入力電圧がVT以上の状態 であっても、RESET状態を解除しません。（RESETしているの にWDI信号を出す動作を継続しているのは異常という判断） RESETが出力されている間もWDIへの入力がアクティブであ るようなアプリケーションではWDIへの入力を信号供給源から 遮断する必要が有ります。図1に示すようにNチャネルのFETを WDIピンに直列に挿入し、FETのゲートをRESET出力に接続す る事によりWDI信号を遮断することができます。 本製品のラインアップは電源ライン電圧が 2.5V、3V、3.3V、 および 5 V に適合するように設計されています。本製品は SOT23-5パッケージで供給されます。TPS382x製品は–40℃から +85℃の温度範囲での動作用に設計されています。

(3)

INPUTS OUTPUTS

MR(1) _{VDD > VIT} _RESET _RESET(2)

L 0 L H L 1 L H H 0 L H H 1 H L （1）TPS3820/3/5/8 （2）TPS3824/5

機能･真理値表

機能ブロック図

_ + VREF RESET Logic RESET(1) RESET NOTES: (1) TPS3824/5 (2) TPS3820/3/5/8 VDD 52 kΩ 40 kΩ Transition Detector Auto Reset Oscillator Watchdog Timer Logic MR(2) WDI

タイミング図

undefined undefined td td tt(out) td VDDVIT 1.1 V RESET

(4)

絶対最大定格

(1)

特に記載のない限り全動作温度範囲

（1）絶対最大定格以上のストレスは、製品に恒久的･致命的なダメージを製品に与えることがあります。これはストレスの定格のみについて示してあり、このデータシートの「電気的特性」に示された値を越える状態での本製品の機能動作を意味するものではありません。絶対最大定格の状態に長時間置くことは、本製品の信頼性に影響を与えることがあります。（2）全ての電圧値はGNDが基準です。

Supply voltage, V

_DD

(1)

_{. . .}

_{+6 V}

RESET, RESET, MR, WDI

(1)

_{–0.3 V ∼ (V}

DD

+ 0.3 V)

. . .

Maximum low output current, I

_OL

. . .

+5 mA

Maximum high output current, I

_OH

. . .

–5 mA

Input clamp current range, I

IK

(V

I

< 0 or V

I

> V

DD

)

. . .

±10 mA

Output clamp current range, I

_OK

(V

_O

< 0 or V

_O

> V

_DD

)

. . .

±10 mA

Continuous total power dissipation

. . .

許容損失の表を参照

Operating free-air temperature range, T

_A

. . .

–40

°C ∼ +85°C

Storage temperature range, T

_stg

. . .

–65

°C ∼ +150°C

Soldering temperature

. . .

+260°C

許容損失表

PACKAGE TA ≤ +25°C POWER RATING OPERATING FACTOR ABOVE TA = +25°C TA = +70°C POWER RATING TA = +85°C POWER RATING DBV 437 mW 3.5 mW/°C 280 mW 227 mW

推奨動作条件

MIN MAX 単位 Supply voltage, VDD 1.1 5.5 V Input voltage, VI 0 _{VDD + 0.3} V

High-level input voltage at MR and WDI, VIH 0.7× VDD V

Low-level input voltage, VIL 0.3× VDD V

Input transition rise and fall rate at MR or WDI, ∆t/∆V 100 ns/V

Operating free-air temperature range, TA –40 +85 °C

静電気放電対策

これらのデバイスは、限定的なESD（静電破壊）保護機能を 内蔵しています。保存時または取り扱い時に、MOSゲートに 対する静電破壊を防止するために、リード線どうしを短絡して おくか、デバイスを導電性のフォームに入れる必要があります。

(5)

パラメータ テスト条件 MIN TYP MAX 単位 TPS382x-25 VDD = VIT– + 0.2 V IOH = –20 µA RESET TPS382x-30 TPS382x-33 VDD = VIT– + 0.2 V IOH = –30 µA V TPS382x-50 VDD = VIT– + 0.2 V IOH = –120 µA VDD – 1.5 V VOH High-level output voltage TPS3824-25

TPS3825-25 VDD ≥ 1.8 V, IOH = –100 µA RESET TPS3824-30 TPS3825-30 0.8× V V TPS3824-33 TPS3825-33 VDD ≥ 1.8 V, IOH = –150 µA DD 0.8× VDD TPS3824-50 TPS3825-50 TPS3824-25 TPS3825-25 VDD = VIT– + 0.2 V IOL = 1 mA RESET TPS3824-30 TPS3825-30 _{VDD = VIT– + 0.2 V} 0.4 V TPS3824-33 TPS3825-33 VDD = VIT– IOL = 1.2 mA

VOL Low-level output voltage

TPS3824-50 TPS3825-50 VDD = VIT– + 0.2 V IOL = 3 mA TPS382x-25 VDD = VIT– – 0.2 V IOL = 1 mA TPS382x-30 _{– 0.2 V} 0.4 V RESET TPS382x-33 . IOL = 1.2 mA TPS382x-50 VDD = VIT– – 0.2 V IOL = 3 mA

Power-up reset voltage(1) _{VDD ≥ 1.1 V, IOL = 20 µA} 0.4 V

TPS382x-25 2.21 2.25 2.30

TPS382x-30 2.59 2.63 2.69

V TPS382x-33 TA = 0°C to +85°C 2.88 2.93 3 V Negative-going input threshold

TPS382x-50 4.49 4.55 4.64 IT– _voltage(2) _TPS382x-25 _2.20 _2.25 _2.30 TPS382x-30 2.57 2.63 2.69 V TPS382x-33 TA = –40°C to +85°C 2.86 2.93 3 TPS382x-50 4.46 4.55 4.64 TPS382x-25

V_hys Hysteresis at V_DDinput TPS382x-30 30 mV

TPS382x-33 TPS382x-50 50 （1）リセット出力がアクティブになる最低電源電圧。VDDのtr ≥ 15µs/V （2）スレッショルド電圧の安定の為に電源供給端子の近くにバイパスコンデンサ（セラミックの0.1µF）を付けてください。

電気的特性

特に記載の無い限り全動作温度範囲

(6)

MIN TYP MAX IIH(AV) Average high-level input current

WDI

WDI = VDD,

time average (dc = 88%) 120

IIL(AV) Average low-level input current WDI = 0.3 V, VDD = 5.5 V

time average (dc = 12%) –15

WDI _{WDI = VDD} 140 190 _A

IIH High-level input current

MR MR = VDD × 0.7,

VDD = 5.5 V –40 –60

µ

I Low level input current

WDI _{WDI = 0.3 V, VDD = 5.5 V} 140 190

IL _MR

MR = 0.3 V, VDD = 5.5 V –110 –160 TPS382x-25

I_OS Output short-circuit RESET TPS382x-30 –400 A

current(1) RESET _TPS382x-33

VDD = VIT,max + 0.2 V,

VO = 0 V µ

TPS382x-50 –800

IDD Supply current WDI and MR unconnected,

Outputs unconnected 15 25 µA

Internal pullup resistor at MR 52 kΩ

Ci Input capacitance at MR, WDI _{VI = 0 V to 5.5 V} 5 pF

（1）RESETの短絡電流はRESET出力がµPの双方向機能を持ったリセットピンによりLowに駆動された時に流れる最大プルアップ電流です。 パラメータ テスト条件 単位

電気的特性

特に記載の無い限り全動作温度範囲

R

_L

= 1M

Ω, C

_L

= 50 PF, TA = 25

°C時のタイミング要求

R

_L

= 1M

Ω, C

L

= 50 pF, T

A

= +25

°Cの時

MIN MAX at VDD VDD = VIT– + 0.2 V, VDD = VIT– – 0.2 V 6 µs tw Pulse width at MR _{VDD ≥ VIT– + 0.2 V,} _{VIL = 0.3 × VDD,} _{VIH = 0.7 × VDD} 1 µs at WDI _{VDD ≥ VIT– + 0.2 V,} _{VIL = 0.3 × VDD,} _{VIH = 0.7 × VDD} 100 ns

パラメータ テスト条件 単位

スイッチング特性

R

L

= 1MΩ, C

L

= 50 pF, T

A

= +25°Cの時

MIN TYP MAX t Watchdog time out

TPS3820 112 200 310 ms

tout _TPS3823/4/8 VDD ≥ VIT– + 0.2 V,

VDD ≥ VIT– + 0.2 V,

See timing diagram 0.9 1.6 2.5 s

t Delay time

TPS3820 15 25 37

ms

d _{TPS3823/4/5/8} _{See timing diagram} ₁₂₀ ₂₀₀ ₃₀₀

tPHL Propagation (delay) time, _{high-to-low-level output}

low-to-high-level output MR to RESET delay (TPS3820/3/5/8) VDD ≥ VIT– +0.2 V, VIL = 0.3 × VDD, VIH = 0.7 × VDD 0.1 µs VDD to RESET delay VIL = VIT– – 0.2 V,

VIH = VIT– + 0.2 V 25

tPLH Propagation (delay) time,

MR to RESET delay (TPS3824/5) VDD ≥ VIT– +0.2 V, VIL = 0.3 × VDD, VIH = 0.7 × VDD 0.1 µs VDD to RESET delay (TPS3824/5) VIL = VIT– – 0.2 V,

VIH = VIT– + 0.2 V 25

(7)

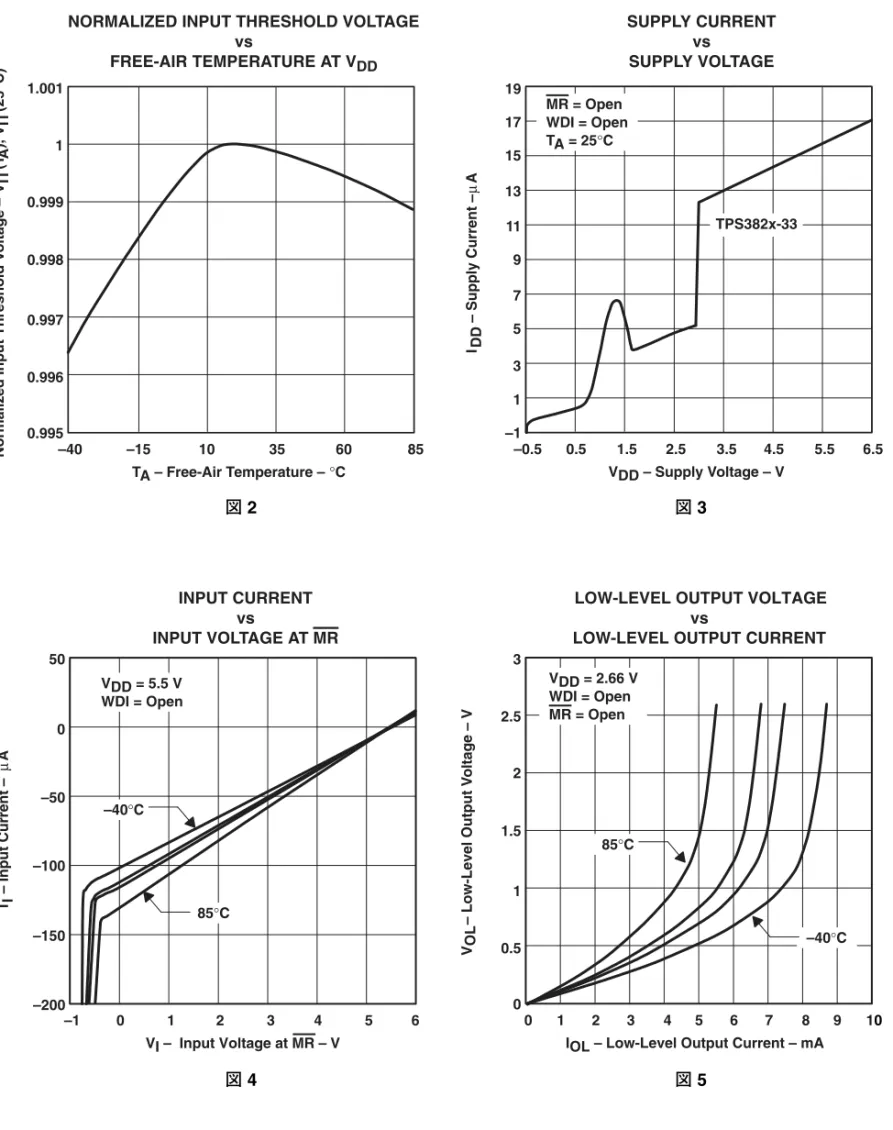

–40 1.001 1 0.999 0.998 –15 10 35 TA – Free-Air Temperature – °C 0.997 0.996 0.995

NORMALIZED INPUT THRESHOLD VOLTAGE

vs

FREE-AIR TEMPERATURE AT V

_DD

60 85

Normalized Input Threshold

V oltage – VIT (TA ), V IT (25 °C) –0.5 19 7 5 0.5 1.5 2.5 3.5 VDD – Supply Voltage – V 3 1 –1

SUPPLY CURRENT

vs

SUPPLY VOLTAGE

4.5 6.5 MR = Open WDI = Open TA = 25°C 11 9 5.5 – Supply Current – I DD A µ 13 17 15 TPS382x-33

代表的特性

図 2

図 3

–50 –150 VI – Input Voltage at MR – V –200

INPUT CURRENT

vs

INPUT VOLTAGE AT MR

50 0 85°C –100 –40°C – Input Current – I I A µ VDD = 5.5 V WDI = Open –1 0 1 2 3 4 5 6 0 3 2.5 2 1.5 1

IOL – Low-Level Output Current – mA 1

0.5

0

LOW-LEVEL OUTPUT VOLTAGE

vs

LOW-LEVEL OUTPUT CURRENT

VDD = 2.66 V WDI = Open MR = Open VOL – Low-Level Output V o ltage – V –40°C 85°C 2 3 4 5 6 7 8 9 10

図 4

図 5

(8)

代表的特性

HIGH-LEVEL OUTPUT VOLTAGE

vs

HIGH-LEVEL OUTPUT CURRENT

0 –50

IOH – High-Level Output Current – µA VDD = 3.2 V WDI = Open MR = Open VOH – High-Level Output V oltage – V –40°C 85°C –100 –150 –200 –250 3 2.5 2 1.5 1 0.5 0 3.5

図 6

0

IOH – High-Level Output Current – µA

HIGH-LEVEL OUTPUT VOLTAGE

vs

HIGH-LEVEL OUTPUT CURRENT

VDD = 5.5 V WDI = Open MR = Open VOH – High-Level Output V o ltage – V –40°C 85°C –100 –200 –300 –400 6 5 4 3 2 1 0 –500 –600 –700

図 7

0 6 200 400 600 800 4 2 0

– Minimum Pulse Duration at V

MINIMUM PULSE DURATION AT V

_DD

vs

V

_DD

THRESHOLD OVERDRIVE

1000 8 t w sµ VDD – Threshold Overdrive – mV 10 WDI = Open MR = Open DD –

図 8

(9)

Orderable Device Status(1) Package Type Package Drawing Pins Package Qty

Eco Plan(2) Lead/Ball Finish MSL Peak Temp(3) TPS3820-33DBVR ACTIVE SOT-23 DBV 5 3000 Green (RoHS &

no Sb/Br)

CU NIPDAU Level-1-260C-UNLIM

TPS3820-33DBVRG4 ACTIVE SOT-23 DBV 5 3000 Green (RoHS & no Sb/Br)

TPS3820-33DBVT ACTIVE SOT-23 DBV 5 250 Green (RoHS & no Sb/Br)

TPS3820-33DBVTG4 ACTIVE SOT-23 DBV 5 250 Green (RoHS & no Sb/Br)

TPS3820-50DBVR ACTIVE SOT-23 DBV 5 3000 Green (RoHS & no Sb/Br)

パッケージ情報

(10)

Eco Plan(2) Lead/Ball Finish MSL Peak Temp(3) TPS3824-25DBVRG4 ACTIVE SOT-23 DBV 5 3000 Green (RoHS &

no Sb/Br)

(11)

Eco Plan(2) Lead/Ball Finish MSL Peak Temp(3) TPS3828-33DBVTG4 ACTIVE SOT-23 DBV 5 250 Green (RoHS &

no Sb/Br)

TPS3828-50DBVTG4 ACTIVE SOT-23 DBV 5 250 Green (RoHS & no Sb/Br) CU NIPDAU Level-1-260C-UNLIM (1)_{マーケティング･ステータスは次のように定義されています。} ACTIVE：製品デバイスが新規設計用に推奨されています。 LIFEBUY：TIによりデバイスの生産中止予定が発表され、ライフタイム購入期間が有効です。 NRND：新規設計用に推奨されていません。デバイスは既存の顧客をサポートするために生産されていますが、TIでは新規設計にこの部品を使用することを推奨していません。 PREVIEW：デバイスは発表済みですが、まだ生産が開始されていません。サンプルが提供される場合と、提供されない場合があります。 OBSOLETE：TIによりデバイスの生産が中止されました。

(2)_{エコ･プラン - 環境に配慮した製品分類プランであり、Pb-Free（RoHS）、Pb-Free（RoHS Expert）およびGreen（RoHS & no Sb/Br）があります。最新情報およ}

び製品内容の詳細については、http://www.ti.com/productcontentでご確認ください。 TBD：Pb-Free/Green変換プランが策定されていません。

Pb-Free (RoHS)：TIにおける“Lead-Free”または“Pb-Free”（鉛フリー）は、6つの物質すべてに対して現在のRoHS要件を満たしている半導体製品を意味しま

す。これには、同種の材質内で鉛の重量が0.1％を超えないという要件も含まれます。高温で半田付けするように設計されている場合、TIの鉛フリー製品は指定された鉛フリー･プロセスでの使用に適しています。

Pb-Free (RoHS Exempt)：この部品は、1）ダイとパッケージの間に鉛ベースの半田バンプ使用、または 2）ダイとリードフレーム間に鉛ベースの接着剤を使用、が除外されています。それ以外は上記の様にPb-Free（RoHS）と考えられます。

Green (RoHS & no Sb/Br)：TIにおける“Green”は、“Pb-Free”（RoHS互換）に加えて、臭素（Br）およびアンチモン（Sb）をベースとした難燃材を含まない（均質

な材質中のBrまたはSb重量が0.1％を超えない）ことを意味しています。 (3)_{MSL、ピーク温度 -- JEDEC業界標準分類に従った耐湿性レベル、およびピーク半田温度です。} 重要な情報および免責事項：このページに記載された情報は、記載された日付時点でのTIの知識および見解を表しています。TIの知識および見解は、第三者によって提供された情報に基づいており、そのような情報の正確性について何らの表明および保証も行うものではありません。第三者からの情報をより良く統合するための努力は続けております。TIでは、事実を適切に表す正確な情報を提供すべく妥当な手順を踏み、引き続きそれを継続してゆきますが、受け入れる部材および化学物質に対して破壊試験や化学分析は実行していない場合があります。TIおよびTI製品の供給者は、特定の情報を機密情報として扱っているため、 CAS番号やその他の制限された情報が公開されない場合があります。 TIは、いかなる場合においても、かかる情報により発生した損害について、TIがお客様に1年間に販売した本書記載の問題となった TIパーツの購入価格の合計金額を超える責任は負いかねます。 TPS3820-33、TPS3820-50、TPS3823-25、TPS3823-30、TPS3823-33、TPS3823-50、TPS3824-25、TPS3824-30、TPS3824-33、TPS3824-50、 TPS3825-33、TPS3825-50、TPS3828-33、TPS3828-50のその他認定バージョン： •オートモーティブ：TPS3820-33-Q1, TPS3820-50-Q1, TPS3823-25-Q1, TPS3823-30-Q1, TPS3823-33-Q1, TPS3823-50-Q1, TPS3824-25-Q1, TPS3824-30-Q1, TPS3824-33-Q1, TPS3824-50-Q1, TPS3825-33-Q1, TPS3825-50-Q1, TPS3828-33-Q1, TPS3828-50-Q1 注：認定バージョンの定義： •オートモーティブ - 欠陥ゼロを目標とする高信頼性オートモーティブ･アプリケーションに対する認定を受けたQ100デバイス

(12)

テープおよびリール･ボックス情報

REEL DIMENSIONS TAPE DIMENSIONS

QUADRANT ASSIGNMENTS FOR PIN 1 ORIENTATION IN TAPE

Pocket Quadrants

Reel Diameter

Reel Width (W1)

User Direction of Feed Q1 Q2 Q1 Q2 Q3 Q4 Q3 Q4 K0 A0 B0 P1 Cavity A0 B0 K0 W P1

Dimension designed to accommodate the component width Dimension designed to accommodate the component length Dimension designed to accommodate the component thickness Overall width of the carrier tape

Pitch between successive cavity centers

Sprocket Holes W

*All dimensions are nominal

Device Package Type Package Drawing Pins SPQ Reel Diameter (mm) Reel Width W1 (mm) A0 (mm) B0 (mm) K0 (mm) P1 (mm) W (mm) Pin1 Quadrant TPS3820-33DBVR SOT-23 DBV 5 3000 180.0 9.0 3.15 3.2 1.4 4.0 8.0 Q3 TPS3820-33DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3820-33DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3820-33DBVT SOT-23 DBV 5 250 180.0 9.0 3.15 3.2 1.4 4.0 8.0 Q3 TPS3820-50DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3820-50DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-25DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-25DBVR SOT-23 DBV 5 3000 180.0 9.0 3.15 3.2 1.4 4.0 8.0 Q3 TPS3823-25DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-30DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-30DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-33DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-33DBVR SOT-23 DBV 5 3000 180.0 9.0 3.15 3.2 1.4 4.0 8.0 Q3 TPS3823-33DBVT SOT-23 DBV 5 250 180.0 9.0 3.15 3.2 1.4 4.0 8.0 Q3 TPS3823-33DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-50DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3823-50DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3824-25DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3

パッケージ･マテリアル情報

(13)

Device Package Type Package Drawing Pins SPQ Reel Diameter (mm) Reel Width W1 (mm) A0 (mm) B0 (mm) K0 (mm) P1 (mm) W (mm) Pin1 Quadrant TPS3824-25DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3824-30DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3824-30DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3824-33DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3824-33DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3824-50DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3824-50DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3825-33DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3825-33DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3825-50DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3825-50DBVR SOT-23 DBV 5 3000 180.0 9.0 3.15 3.2 1.4 4.0 8.0 Q3 TPS3825-50DBVT SOT-23 DBV 5 250 180.0 9.0 3.15 3.2 1.4 4.0 8.0 Q3 TPS3825-50DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3828-33DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3828-33DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3828-50DBVR SOT-23 DBV 5 3000 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3 TPS3828-50DBVT SOT-23 DBV 5 250 179.0 8.4 3.2 3.2 1.4 4.0 8.0 Q3

(14)

TAPE AND REEL BOX DIMENSIONS

*All dimensions are nominal

Device Package Type Package Drawing Pins SPQ Length (mm) Width (mm) Height (mm)

TPS3820-33DBVR SOT-23 DBV 5 3000 182.0 182.0 20.0 TPS3820-33DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3820-33DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3820-33DBVT SOT-23 DBV 5 250 182.0 182.0 20.0 TPS3820-50DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3820-50DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3823-25DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3823-25DBVR SOT-23 DBV 5 3000 182.0 182.0 20.0 TPS3823-25DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3823-30DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3823-30DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3823-33DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3823-33DBVR SOT-23 DBV 5 3000 182.0 182.0 20.0 TPS3823-33DBVT SOT-23 DBV 5 250 182.0 182.0 20.0 TPS3823-33DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3823-50DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3823-50DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3824-25DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3824-25DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3824-30DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3824-30DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3824-33DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3824-33DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3824-50DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0

パッケージ･マテリアル情報

(15)

Device Package Type Package Drawing Pins SPQ Length (mm) Width (mm) Height (mm) TPS3825-50DBVT SOT-23 DBV 5 250 182.0 182.0 20.0 TPS3825-50DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3828-33DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3828-33DBVT SOT-23 DBV 5 250 195.0 200.0 45.0 TPS3828-50DBVR SOT-23 DBV 5 3000 195.0 200.0 45.0 TPS3828-50DBVT SOT-23 DBV 5 250 195.0 200.0 45.0

(16)

A.寸法はすべてミリメートルです。 B.本図は予告なく変更することがあります。

C.ボディ寸法には、0.15mmを超えるモールド･フラッシュや突起は含まれません。 D.JEDEC MO-178 Variation AAに適合します。

注：

DBV（R-PDSO-G5）

PLASTIC SMALL-OUTLINE PACKAGE

(17)
