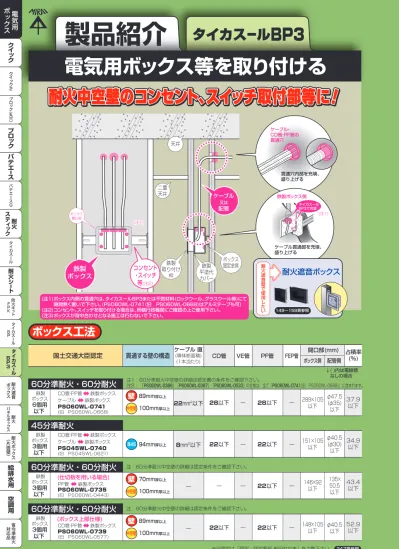

タイカスール BP3

製品紹介

電気用ボックス等を取り付ける

耐火中空壁のコンセント、スイッチ取付部等に！

耐火中空壁のコンセント、スイッチ取付部等に耐火中空壁のコンセント、スイッチ取付部等に！！

耐火中空壁のコンセント、スイッチ取付部等に！

ボックス工法

89ｍｍ厚以上

壁

100ｍｍ厚以上 PSO60WL-0741 中空壁

(旧 PSO60WL-0668)

22ｍｍ²以下 28以下 ー 28以下 ー 37.9 以下ボックス鉄製

6個用以下

60分準耐火・60分耐火

注1：60分準耐火中空壁の詳細は認定書の条件をご確認下さい。

注2：「PSO60WL-0366」「PSO60WL-0387」「PSO60WL-0533」の仕様は、全て「PSO60WL-0741(旧 PSO60WL-0668)」に含まれます。

CD管・PF管鉄製ボックスケーブル鉄製ボックス

94ｍｍ厚以上 PSO45WL-0740 準45

(旧 PSO45WL-0621）

8ｍｍ²以下 22以下 ー 22以下 ー鉄製

ボックス3個用以下

45分準耐火

70ｍｍ厚以上

壁

(旧 PSO60WL-0443）

ーーー 22以下 ー

ボックス鉄製 3個用以下

60分準耐火・60分耐火

注：60分準耐火中空壁の詳細は認定条件をご確認下さい。

PF管

(仕切板を用いる場合) 鉄製ボックス

89ｍｍ厚以上

壁

(旧 PSO60WL-0577）

ー 22以下 ー 22以下 ーボックス鉄製

3個用以下

60分準耐火・60分耐火

(ボックス上部仕様) CD管・PF管鉄製ボックス

ケーブル・

CD管・PF管の貫通穴

貫通穴内部を充填、

盛り上げる

タイカスール BP3で充填

ケーブル貫通部を充填、

盛り上げる鉄製ボックス側ケーブル

又は配管

ボックス固定金具平塗代鉄製カバー取り付け鉄製

枠コンセント

・スイッチ等(注2)

鉄製ボックス

ボックス開口部

天井

二重天井

耐火遮音壁で使用したい

耐火遮音ボックス

149〜158頁参照

φ47.5 (φ35) 以下 289×105

以下

34.9 以下 φ40.5

(φ30) 以下 151×105

以下

52.9 φ40.5 以下

以下 148×105

以下

43.4 以下 135×50.5

以下 146×92

以下国土交通大臣認定貫通する壁の構造 ^{ケーブル直}(導体断面積) ＣＤ管 VE管ＰＦ管 FEP管

(1本当たり)

占積率 (％) 開口部(ｍｍ) ボックス側配管側

↓( )内は電線管なしの場合

※旧認定は「認定・評定番号新旧対応表」をご覧下さい。

(注1) (注1)

(注1)ボックス内側の貫通穴は、タイカスールBP3または不燃材料(ロックウール、グラスウール等)にて隙間無く塞いで下さい。(PSO60WL-0741(旧 PSO60WL-0668)はアルミテープも可) (注2)コンセント、スイッチを取り付ける場合は、所轄行政機関にご確認の上ご使用下さい。

(注3)ボックスが背中合わせとなる施工は行わないで下さい。

247頁参照

クイッククイック２ブロック(丸穴)ブロックパテエースパテエースＧ耐火スティックタイカスール耐火シート防火キットＦＰＫタイカスールＢＰタイカスールＢＰ３耐火遮音ボックス耐火パネルボックス耐火ボックス（片面壁）給排水用空調用省令準耐火対応品

(2)

タイカスール BP3

製品紹介

電気用ボックス等を取り付ける

耐火中空壁のコンセント、スイッチ取付部等に！

耐火中空壁のコンセント、スイッチ取付部等に耐火中空壁のコンセント、スイッチ取付部等に！！

耐火中空壁のコンセント、スイッチ取付部等に！

ボックス工法

89ｍｍ厚以上

壁

(旧 PSO60WL-0668)

22ｍｍ²以下 28以下 ー 28以下 ー 37.9 以下ボックス鉄製

6個用以下

60分準耐火・60分耐火

注1：60分準耐火中空壁の詳細は認定書の条件をご確認下さい。

注2：「PSO60WL-0366」「PSO60WL-0387」「PSO60WL-0533」の仕様は、全て「PSO60WL-0741(旧 PSO60WL-0668)」に含まれます。

94ｍｍ厚以上 PSO45WL-0740 準45

(旧 PSO45WL-0621）

8ｍｍ²以下 22以下 ー 22以下 ー鉄製

ボックス3個用以下

45分準耐火

70ｍｍ厚以上

壁

(旧 PSO60WL-0443）

ーーー 22以下 ー

ボックス鉄製 3個用以下

60分準耐火・60分耐火

PF管

(仕切板を用いる場合) 鉄製ボックス

89ｍｍ厚以上

壁

(旧 PSO60WL-0577）

ー 22以下 ー 22以下 ーボックス鉄製

3個用以下

60分準耐火・60分耐火

(ボックス上部仕様) CD管・PF管鉄製ボックス

ケーブル・

CD管・PF管の貫通穴

貫通穴内部を充填、

盛り上げる

ケーブル貫通部を充填、

盛り上げる鉄製ボックス側ケーブル

又は配管

ボックス固定金具平塗代鉄製カバー取り付け鉄製

枠コンセント

鉄製ボックス

天井

二重天井

耐火遮音壁で使用したい

耐火遮音ボックス

149〜158頁参照

φ47.5 (φ35) 以下 289×105

以下

34.9 以下 φ40.5

(φ30) 以下 151×105

以下

52.9 φ40.5 以下

以下 148×105

以下

43.4 以下 135×50.5

以下 146×92

以下国土交通大臣認定貫通する壁の構造 ^{ケーブル直}(導体断面積) ＣＤ管 VE管ＰＦ管 FEP管

(1本当たり)

占積率 (％) 開口部(ｍｍ) ボックス側配管側

↓( )内は電線管なしの場合

※旧認定は「認定・評定番号新旧対応表」をご覧下さい。

(注1) (注1)

(注1)ボックス内側の貫通穴は、タイカスールBP3または不燃材料(ロックウール、グラスウール等)にて隙間無く塞いで下さい。(PSO60WL-0741(旧 PSO60WL-0668)はアルミテープも可) (注2)コンセント、スイッチを取り付ける場合は、所轄行政機関にご確認の上ご使用下さい。

タイカスールRBP3

完全に硬化しない

半硬化タイプ

1

2個付シート×5枚入

1箱

1個ずつ分割でき､使用分がキッチリ計算できる、

シートタイプの充填材。

1箱60個入

バックアップ材不要バックアップ材不要

●ケーブル（電線）配線後に施工が可能です。

●鉄製ボックス又はケーブル、CD管(PF管)の壁貫通部、狭い場所での作業がラクに行えます。また、施工面が露出しているから、施工後も充填を目視確認できます。

●コーキングガン等の充填用工具が不要です。

●CD管･PF管のサイズ（呼び14〜最大28）を問わず使用できます。

●1個ずつ分割でき､使用分がキッチリ計算できるシートタイプです。

●施工後も完全に硬化しないから、施工後のケーブル変更工事が容易に行えます。

●硬化するタイプより、保存期間が長いです。

11 22 33

半硬化タイプ半硬化タイプ施工が簡単施工が簡単

●配管の場合

配管適合径

呼び使用個数

鉄製ボックス側 CD管・PF管側(※2)

φ47.5mm以下 φ40.5mm以下 φ33mm以下 φ31.5mm以下

(※1)28はPS060WL-0741(旧PS060WL-0668)の場合 (※2)PS060WL-0735(旧PS060WL-0443)はPF管のみ

(※1) 14 16 22 28

2個 2個 3個 3個

1個 1.5個 1.5個 2個

●ケーブルの場合ケーブル側鉄製ボックス側使用個数

使用個数呼び

開口径 φ30mm以下

φ25mm以下 16(19)

22(25)

1個 1.5 1.5 個

φ35mm以下 28(31) 個

1個 2個 1.5個

タイカスールBP3使用量 (最低必要量)

品　番 ^ケース_入　数最小入数標準価格

MTKS-BP3 ^5箱 ^1箱 1箱20,200

（パテシートタイプ）

●190℃以上の熱を受けると2倍以上にふくらみ延焼を防止します。

●充填材を重ねていくだけの簡単施工で、施工後でも充填状態が目視確認できます。

●ケーブル変更工事も簡単！施工後も完全に硬化しない半硬化タイプ。

タイカスールRBP3用仕切板

予め角穴を壁板上部にあけ、立ち上げる施工もできます。

標準施工と異なりますので、所轄行政機関にご確認下さい。

確認施工

壁 φ4.5ビス穴×4

最大開口寸法(135×50.5)

PF管16以下×2 PF管22以下×1 ノック付 215

77.5 70.5

3

4.6

角穴用

品　番適合認定入数標準価格

MTKS-BP3S PS060WL-0735

（旧PSO60WL-0443） ¹ 840

●中空壁での配管部の穴あけ作業を軽減！角穴一発で済みます。

●開口穴に被せる熱膨張性パテと、管をはさんで壁にビス固定できるセパレート式の仕切板。便利なノックアウト式。

国土交通大臣認定書の仕様に基づき、正しく施工して下さい。

(注)製品のご使用は、所轄行政機関にご確認下さい。

(3)

技術資料 ^{タイカスール} ^{ボックス工法} ^BP3

標準施工図（抜粋）

ケーブル鉄製ボックス

(注1)ボックス内側の貫通穴は、アルミテープ、またはタイカスールBP3、または不燃材料(ロックウール、グラスウール等)にて隙間無く塞いで下さい。

(注2)コンセント、スイッチを取り付ける場合は、所轄行政機関にご確認の上ご使用下さい。

CD管・PF管鉄製ボックス

認定条件（抜粋）

CD管・PF管鉄製ボックスケーブル鉄製ボックス

60分準耐火・60分耐火

●国土交通大臣認定（抜粋）(ケーブル・電線管の場合；6個用ボックス以下)

構造

占積率

貫通する壁の構造等開口部

ボックス側

壁・中空壁（PSO60WL-0741(旧 PSO60WL-0668)）

矩形：289×105mm以下円形：φ47.5mm以下(電線管ありの場合) φ35mm以下 (電線管なしの場合)

①建築基準法施工令第115条の2の2第1項第一号の規定に基づく準耐火構造（60分）（ただし、強化せっこうボードに限る）

②建築基準法第2条第2条第七号の規定に基づく耐火構造（60分）

・厚さ 100mm以上（ボックスの仕様が1〜3コ用の場合）

③鉄筋コンクリート造壁・厚さ 89mm以上

・合成樹脂製可とう電線管(JIS C 8411；CD管、PF管) ・外径：φ36.5mm以下(呼び28以下) ケーブル又は

配管側

37.9％以下（ケーブル断面積／ボックス貫通孔の面積）

電線管

・鋼製・寸法：320mm以下×117(+2)mm以下×54mm以下・厚さ：1.6mm以上

・鋼製・寸法：322.5mm以下×120(+2)mm以下・厚さ：1.6mm以上アウトレットボックス

塗代カバー

・鋼製・厚さ：1.4mm以上取付枠

・導体断面積：22ｍｍ²以下(1本あたり) ・総導体断面積：106ｍｍ²以下ケーブル

105mm 以下 800mm

開口部中心ボックス中心

二重天井

鉄製平塗代カバーコネクタ

鉄製取付枠 (＊)

ボックス固定具

タイカスールBP3

ボックス開口部貫通穴

289mm以下 φ40.5mm以下

φ47.5mm 以下

●100mm以上（ボックス1〜3個用）

壁厚

鉄製ボックス

105mm 以下 800mm

二重天井

鉄製平塗代カバー鉄製

取付枠 (＊)

289mm以下 φ30mm以下

φ35mm 以下

壁厚

鉄製ボックス

ケーブルブッシングを使用する場合は、ケーブルブッシングを覆い尽くすように施工して下さい。

CBZ ZGV

※適合ケーブルブッシング呼び16穴

呼び22穴

CBZ-16・ZGV-16 CBZ-22・ZGV-22

ブッシングケーブルケーブルブッシング (あり又はなし)

(＊)4〜6個用ボックスを施工する場合は、両側のスタッド等に固定して下さい。

コンセント

(注1) (注1)

コンセント

(注1) (注1)

※「PSO60WL-0366」「PSO60WL-0387」「PSO60WL-0533」「PSO60WL-0668」の仕様は、全て「PSO60WL-0741」に含まれます。

従来より、認定範囲が拡がりました！

「PSO60WL-0741」

(旧 PSO60WL-0668)

木製下地対応認定です！ケーブル直配線と配管の混在が可能！

大形四角アウトレットボックス６個用ボックスの使用が可能！及び

※耐火遮音ボックスも使用可能です。

・

スタッド65ｍｍ+上張りスーパーハード

（総壁厚109ｍｍ)対応！（4〜6個用ボックスの場合）

2 ボックス底面の貫通穴の養生に

「アルミテープ」が使用できます！

149〜158頁参照

ボードの間近で

配管切断OK!

1

●4〜6個用ボックスを施工する場合は、両側のスタッド等に固定して下さい。

●木製下地中空壁の詳細は認定条件をご確認下さい。

●ケーブル直配線の場合にケーブルブッシングを使用する場合は、ケーブルブッシングを覆い尽くすように施工して下さい。

注意事項

これからは

アルミテープで塞げますボックス内部または外側

から貫通穴を完全に覆うように、アルミテープを貼り付けて下さい。

※タイカスールBP3、不燃材料(ロックウール、グラスウール等)も使用可。

2 ボックス底面の貫通穴を「アルミテープ」で塞ぐ場合

今までは

予め外側に貼っておくと施工が楽です。

1 ボードの間近で配管を切断する場合

※ケーブル通線後、配管内部にも隙間無くタイカスールBP3を充填して下さい。

※ボードの間近とは、ボードから0mm〜800mm以下を指します。

●配管内部の充填量

呼び使用個数

14・16・22 28

0.5個 1個配管内部にもタイカスール BP3充填 クイッククイック２ブロック(丸穴)ブロックパテエースパテエースＧ耐火スティックタイカスール耐火シート防火キットＦＰＫタイカスールＢＰタイカスールＢＰ３耐火遮音ボックス耐火パネルボックス耐火ボックス（片面壁）給排水用空調用省令準耐火対応品

(4)

技術資料 ^{タイカスール} ^{ボックス工法} ^BP3

標準施工図（抜粋）

(注1)ボックス内側の貫通穴は、アルミテープ、またはタイカスールBP3、または不燃材料(ロックウール、グラスウール等)にて隙間無く塞いで下さい。

認定条件（抜粋）

CD管・PF管鉄製ボックスケーブル鉄製ボックス

60分準耐火・60分耐火

●国土交通大臣認定（抜粋）(ケーブル・電線管の場合；6個用ボックス以下)

構造

占積率

貫通する壁の構造等開口部

ボックス側

壁・中空壁（PSO60WL-0741(旧 PSO60WL-0668)）

矩形：289×105mm以下円形：φ47.5mm以下(電線管ありの場合) φ35mm以下 (電線管なしの場合)

①建築基準法施工令第115条の2の2第1項第一号の規定に基づく準耐火構造（60分）（ただし、強化せっこうボードに限る）

②建築基準法第2条第2条第七号の規定に基づく耐火構造（60分）

・合成樹脂製可とう電線管(JIS C 8411；CD管、PF管) ・外径：φ36.5mm以下(呼び28以下) ケーブル又は

配管側

37.9％以下（ケーブル断面積／ボックス貫通孔の面積）

電線管

・鋼製・寸法：320mm以下×117(+2)mm以下×54mm以下・厚さ：1.6mm以上

・鋼製・寸法：322.5mm以下×120(+2)mm以下・厚さ：1.6mm以上アウトレットボックス

塗代カバー

・鋼製・厚さ：1.4mm以上取付枠

・導体断面積：22ｍｍ²以下(1本あたり) ・総導体断面積：106ｍｍ²以下ケーブル

105mm 以下 800mm

二重天井

鉄製平塗代カバーコネクタ

鉄製取付枠 (＊)

289mm以下 φ40.5mm以下

φ47.5mm 以下

壁厚

鉄製ボックス

105mm 以下 800mm

二重天井

鉄製平塗代カバー鉄製

取付枠 (＊)

289mm以下 φ30mm以下

φ35mm 以下

壁厚

鉄製ボックス

CBZ ZGV

呼び22穴

ブッシングケーブルケーブルブッシング (あり又はなし)

(＊)4〜6個用ボックスを施工する場合は、両側のスタッド等に固定して下さい。

コンセント

(注1) (注1)

コンセント

(注1) (注1)

※「PSO60WL-0366」「PSO60WL-0387」

「PSO60WL-0533」「PSO60WL-0668」

の仕様は、全て「PSO60WL-0741」に含まれます。

従来より、認定範囲が拡がりました！

「PSO60WL-0741」

(旧 PSO60WL-0668)

木製下地対応認定です！

ケーブル直配線と配管の混在が可能！

大形四角アウトレットボックス６個用ボックスの使用が可能！及び

※耐火遮音ボックスも使用可能です。

・

スタッド65ｍｍ+上張りスーパーハード

（総壁厚109ｍｍ)対応！（4〜6個用ボックスの場合）

2 ボックス底面の貫通穴の養生に

「アルミテープ」が使用できます！

149〜158頁参照

ボードの間近で

配管切断OK!

1

●4〜6個用ボックスを施工する場合は、両側のスタッド等に固定して下さい。

●木製下地中空壁の詳細は認定条件をご確認下さい。

●ケーブル直配線の場合にケーブルブッシングを使用する場合は、ケーブルブッシングを覆い尽くすように施工して下さい。

注意事項

これからは

アルミテープで塞げますボックス内部または外側

から貫通穴を完全に覆うように、アルミテープを貼り付けて下さい。

※タイカスールBP3、不燃材料(ロックウール、グラスウール等)も使用可。

2 ボックス底面の貫通穴を「アルミテープ」で塞ぐ場合

今までは

予め外側に貼っておくと施工が楽です。

1 ボードの間近で配管を切断する場合

※ケーブル通線後、配管内部にも隙間無くタイカスールBP3を充填して下さい。

※ボードの間近とは、ボードから0mm〜800mm以下を指します。

●配管内部の充填量

呼び使用個数

14・16・22 28

0.5個 1個配管内部にもタイカスール BP3充填国土交通大臣認定書の仕様に基づき、正しく施工して下さい。
