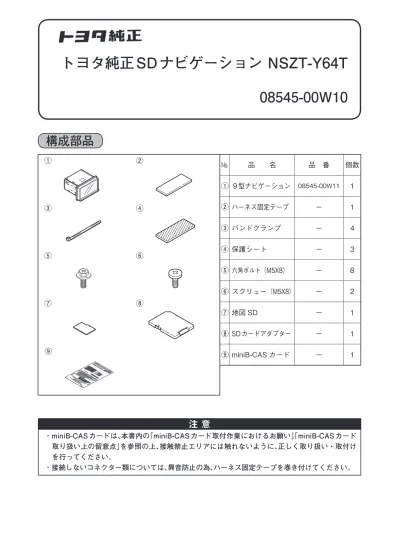

1. ナビゲーション -1 F140611

トヨタ純正 SD ナビゲーション NSZT-Y64T 08545-00W10

No. 品  名 品 番 個数

9型ナビゲーション

08545-00W11

1

ハーネス固定テープ ー 1

バンドクランプ ー 4

保護シート ー 3

六角ボルト(M5X8) ー 8

スクリュー(M5X8) ー 2

地図 SD ー 1

SDカードアダプター ー 1

miniB-CAS カード ー 1

・miniB-CAS カードは、本書内の「miniB-CAS カード取付作業におけるお願い」「miniB-CAS カード 取り扱い上の留意点」を参照の上、接触禁止エリアには触れないように、正しく取り扱い・取付け を行ってください。

・接続しないコネクター類については、異音防止の為、ハーネス固定テープを巻き付けてください。

注 意

構成部品

(2)

アドバイス

・カードの説明書に記載の文面をよくお読みのうえ必ず挿入してください。

・miniB-CAS カードを挿入しないとデジタル放送が視聴できません。

・「使用許諾契約約款」を、よくお読みください。

・試乗車など、不特定または多数の人の視聴を目的とした業務用途には使用できません。

 ※試乗車の場合は、特別用途向けカードをご使用ください。

・ダッシュボードの上など、高温になるところにカードを放置しないでください。

■販売店様へ

・カードの不具合と確認された場合は、富士通テン SS にお問い合わせください。

1. ナビゲーション -2 F140611

<注意事項> <カード端子面の清掃方法>

本カードには接触禁止エリアがあり、この部分に触れ ることにより、カードの読み取り不良が発生する恐れ があります。(作業用手袋をしていても同様です。)

カードを持つ場合は、可能な限りカードの側面とし、

端子面に触れる場合は、下記の接触可能エリアのみと してください。

※万一、接触禁止エリアに触れてしまった場合には、

カード端子面の清掃方法に従ってカードの清掃をお 願いします。

・カード端子面に触れないように、カード側面を挟 むように持ってください。

・工業用アルコール(純度の高いエタノール)を染 み込ませた綿棒で、端子面全体を直線でなぞるよ うに、まんべんなく拭き取ってください。(綿棒は 別のカードへ再使用しないでください。)

miniB-CAS カード(添付)

●デジタル放送の視聴のために必要なカードです。

miniB-CAS カード(添付)

カード側面は触れても 問題ありません。

接触可能エリア (エタノール)を染工業用アルコール

み込ませた綿棒 カードの清掃方法 カードの持ち方

IC(集積回路)

・本製品に同梱されている miniB-CAS カードをナビゲーション本体に挿入する前に、お客様に

“B-CAS カード使用許諾契約約款”を読んでいただき、承諾していただいた後に“miniB-CAS カー ド”を台紙から取り出してください。

・台紙はお客様に渡してください。

注 意

miniB-CAS カード取付作業におけるお願い miniB-CASカードの取り扱いについて

miniB-CASカードについて

(3)

1. ナビゲーション -3 F140611 後席ディスプレィへ

使用しません 変換ケーブル

変換ケーブル

4P 10P

12P 28P

6P 5P

車両ハーネス

全周囲モニターまたは ETC等へ

3P

3P 変換ケーブル ステアリングスイッチへ

ラジオアンテナへ 1P

1P 1P 1P 1P

GPS 一体フロント4アンテナへ

車種によりアンテナ形状が異なります

GPSコネクタ

6P+3P

DCMへ

DSRCへ 6P

舵角センサーへ 8P

19P

4P 5P

音声認識マイク&スイッチへ USB/HDMI端子へ

ブラインドコーナーモニター、

 サイドモニターシステムへ

(別売スイッチケーブル使用)

16P 4P バックモニターへ

4P 8P i-Pod 対応

USB/VTR アダプターへ

車両通信接続ハーネスへ 28P 4P

20P 20P 4P 車種によりコネクターピン数が異なります

・折り曲げたり、変形させない。 ・カード端子面には手をふれない。

・重いものを置いたり踏みつけたりしない。 ・分解加工は行わない。

・水をかけたり、ぬれた手でさわらない。

結線方法

miniB-CASカード取り扱い上の留意点

(4)

1. ナビゲーション -4 F140611

(1) 9型ナビゲーション取り付け後にディ スプレイカバーを取り外す。

ディスプレイカバー 車両前

ツメ×9

(4) バッテリーにケーブルを接続し、IG を ONにする。

(5) ナビゲーションの(AUDIO)ボタン を「ピッ」と鳴るまで長押しし、ディス プレイをOPENする。

ディスプレイカバーの形状は図と異なる 場合がありますが、同様に取り外してくだ さい。

アドバイス

車両前 保護フィルム

保護フィルム(L)

保護フィルム(R)

車両前

(2) ディスプレイ前面の保護フィルムを取 り外す。

(3) ディスプレイ側面の保護フィルム(L)

を取り外す。

・取り外しが困難な場合は、ディスプレイ を OPEN させて取り外してください。

・図はL側の保護フィルムを示していま す。R 側の保護フィルムも同様に取り外 してください。

アドバイス

取付後の注意事項

1

(5)

1. ナビゲーション -5 F140611

地図SD/miniB-CASカードスロットの カバーを開ける

(1) 地図 SD/miniB-CAS カードスロット のカバーを開ける。

(2) miniB-CAS カードの IC チップ面を 下にして「miniB-CAS」と記載のスロッ トに挿入する。

miniB-CASカード用スロット

miniB-CASカード

・miniB-CAS カード⑧は、カードの側面 を持って挿入してください。

・miniB-CAS カード⑧は " カチッ" と音が するまで差し込んでください。

・故障の原因となりますので、miniB- CAS カード⑧以外のカードや異物を挿 入しないでください。

・miniB-CAS カード⑧を抜き差ししたと きは、3 秒以上経ってから、miniB-CAS カード⑧の動作確認を行ってください。

(miniB-CAS カード⑧の動作確認につ いては取扱説明書をご参照ください)

注 意

miniB-CASカードの挿入

(6)

1. ナビゲーション -6 F140611

ツメ×9

QUICK SETUPを開始する QUICK SETUP

次回起動時に設定する 設定しない

セキュリティと基本的な設定を簡単に行うことができます

セキュリティ設定を行っていない場合

今後も起動時にQUICK SETUP画面を表示します

A-001

ツメ×9

(1) 地図SDを「地図SD」と記載のスロッ トに挿入する。

(2) 地図SD/miniB-CASカードスロット のカバーを閉める。

(5) ACCを一度OFF→ONする。

(6) ACCをON後、 「QUICK SETUP」画 面の「次回起動時に設定する」にタッ チする。

(7) ナビゲーションのMENUボタンを 押し、「MENU」画面を表示させる。

地図SD用スロット

地図SD

・サービス検査画面への移行方法

地図 SD/miniB-CAS カードスロットカ バーは確実に閉めてください。

注 意

サービス検査画面

地図SDの初回購入時ナビとの紐付けが必要です SDとナビの紐付けを行いますか?

紐付けを行う場合「はい」を1秒以上 長押ししてください

A-001

ツメ×9

(3) 読み込み完了後、「TILT・EJECT」画面 の「CLOSE」画面をタッチする。

(4) 「地図 SD の初回購入時ナビとの…長押 ししてください?」で「はい」を1秒 以上長押しする。

ACC を ON 後、1分間はバッテリー⊖

ターミナルを外さないでください。

注 意

1

2

1

(7)

1. ナビゲーション -7 F140611 T-Connect

MENU

A-001

ツメ×9

(8) 「MENU」画面の「画質・消」にタッチ し、「画質調整(共通)」画面を表示させ る。

画質調整(共通)

A-001

ツメ×9

(9) 「画質調整(共通)」画面の四隅の内、

左上部と左下部

の順にタッチする。

タッチする位置が上すぎたり、下すぎた りすると検知しませんので、必ず楕円の 位置付近をタッチしてください。

注 意

A-001

ツメ×9

(10) 「サービス検査」画面の「機能検査・

調整」にタッチし「サービス情報Ⅰ」画 面を表示させる。

以降の画面で各機能の検査・調整等を 行ってください。

注 意

・サービス検査画面の終了方法

(1) ナビゲーションのMENU ボタンを 長押しする。

(2) 「QUICK SETUP」画面の「次回起動時 に設定する」にタッチする。

4

6 5

7

A-001

ツメ×9

1

(8)

1. ナビゲーション -8 F140611 CAN車両設定

SDバックアップデータ移行 電流制限設定 TILT設定 セキュリティ解除コード入力

メモリ地点退避 TV設定

SD再紐付け USB/HDMI入力端子設定 ヘルプネット通報履歴

サービス情報Ⅱ

A-001

ツメ×9

前項 メモリ退避・読込み

G端末紐付け情報 機器プログラム更新 接続機器バージョン情報

配信アプリ紐付け情報 リプロ紐付け情報 ソフトバージョン情報 ヘルプネット/DCM情報

ヘルプネット通報履歴 ヘルプネット通報履歴

A-001

ツメ×9

次項

(3) 「サービス情報Ⅱ」画面の「TILT設 定」にタッチし、「TILT設定」画面を表 示させる。

(4) 「TILT設定」画面の「OPEN」にタッ チし、画面をOPENさせる。

A-001

ツメ×9

(1) 「サービス検査」画面の「サービス情 報」にタッチし、「サービス情報Ⅰ」画面 を表示させる。

取付車種の設定を正しく行う為、本文中 の「IG を ON」、「ACC を OFF」は必ず実施 してください。

注 意

(2) 「サービス情報I」画面の「次項」に タッチし、「サービス情報Ⅱ」画面を表 示させる。

USB/HDMI入力端子設定 ヘルプネット通報履歴

TILT設定

ツメ×9

OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します

CLOSE動作時に指を挟まないように気をつけてください TILT設定

TILT段階 未設定

0 1 2 3 4 5 6

CLOSE OPEN

取付車種の TILT 角度設定

1

2

3

4

(9)

アドバイス

・TILT 段階値は、車種により異なります ので「車種別取付要領書」を参照してく ださい。

・TILT 段階変更後、設定値が”青”になっ ていることを確認してください。

■ TILT 段階が車種別取付要領書と違う場合

1. ナビゲーション -9 F140611

(5) チルトアダプターなどを取り付ける。

USB/HDMI入力端子設定 ヘルプネット通報履歴

TILT設定

A-001

ツメ×9

OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します

CLOSE動作時に指を挟まないように気をつけてください TILT設定

TILT段階 未設定

0 1 2 3 4 5 6

CLOSE OPEN

(6) 「TILT設定」画面の「CLOSE」にタッ チし、ディスプレイをCLOSEする。

A-001

ツメ×9

9インチナビパネル

車両前

チルトアダプター

CLOSE OPEN

USB/HDMI入力端子設定 ヘルプネット通報履歴

TILT設定

OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します

CLOSE動作時に指を挟まないように気をつけてください TILT設定

TILT段階

設定済み

0 1 2 3 4 5 6

A-001

ツメ×9

”設定済み”になっていることを確認する

設定値が”青”になっていることを確認する

(7) 「TILT設定」画面でTILT設定が「設定 済み」になっていることを確認する。

(8) TILT段階が合っているかを確認する。

(9) 「TILT設定」画面の「戻る」にタッチ する。

OPEN USB/HDMI入力端子設定 ヘルプネット通報履歴

TILT設定

CLOSE OPENボタンを押してCLOSEボタンを押すと TILTの開始位置を自動で設定します

CLOSE動作時に指を挟まないように気をつけてください TILT設定

TILT段階

設定済み

0 1 3 4 5 6

1 2 2

A-001

ツメ×9

タッチ後、黒ベタと青ベタが 入れ替わる

黒ベタのボタンが変更可能

(10) 「TILT設定」画面のTILT段階数字

(黒ベタ)をタッチし、TILT段階を変更 する。

(11) 「TILT設定」画面の「戻る」にタッチ する。

車種によりチルトアダプターなどの形状、

取付方法が異なります。「車種別取付要領 書」を参照してください。

アドバイス

・TILT 設定は、車種により異なりますの で「車種別取付要領書」を参照してくだ さい。

・ディスプレイを CLOSE した際に、クラ スターパネルとディスプレイの角度に 大きな差がない事を確認してください。

・ディスプレイを CLOSE すると、自動で チルト角度の設定をします。

アドバイス

・TILT 設定値は、車種により異なります ので「車種別取付要領書」を参照してく ださい。

・TILT 段階設定後、設定値が“青”になっ ていることを確認してください。

アドバイス

5

6

7

6

(10)

ヘルプネット通報履歴

A-001

ダイアグ Quick Setup

ツメ×9

(1) 「サービス検査」画面を表示させる。

(2) 「サービス検査」画面で「ダイアグ Quick Setup」をタッチする。

アドバイス

サービス検査画面への移行方法は前述の 要領を参照してください。

ヘルプネット通報履歴

”未設定”になっていることを確認する

A-001

ツメ×9

(3) 「ダイアグQuick Setup」画面で

「Quick Setupを開始する」をタッチ する。

ヘルプネット通報履歴

1/4

A-001

ツメ×9

■ 車両通信接続ハーネスを装着する場合 CAN 車両設定

アドバイス

・TILT 設定以外の項目が、「未設定」に なっていることを確認してください。

・バックモニターが接続されていない場 合は、「カメラ設定」が表示されません。

(4) 「車両データ確認(CAN)」画面で「車 種選択」をタッチする。

アドバイス

・以降の手順は P.13 の「車両通信ハー ネス(CAN ハーネス)取付車種の設定」

を参照してください。

・設定完了後、再度左図の画面に戻ります。

(5) 「次へ>>」をタッチしてください。

■ 車両通信接続ハーネスを装着しない場合

(6) 「次へ>>」をタッチしてください。

ヘルプネット通報履歴

1/4

ツメ×9

1. ナビゲーション -10 F140611

1

2

3 4

4

(11)

ヘルプネット通報履歴

2/4

A-001

ツメ×9

(9) 「カメラ設定」画面で「バックモニ ター調整」をタッチする。

■ バックモニターを接続する場合

アドバイス

・以降の手順はバックモニターの品目概 要を参照してください。

・設定完了後、再度左図の画面に戻ります。

ヘルプネット通報履歴

2/4

A-001

ツメ×9

(11) 「カメラ設定」画面で「全周囲モニ ター調整」をタッチする。

■ マルチアングル全周囲モニターを接続する場合

アドバイス

・以降の手順は全周囲モニターの品目概 要を参照してください。

・設定完了後、再度左図の画面に戻ります。

(12) 「カメラ設定」画面で、「バックガイド モニター調整」をタッチする。

アドバイス

・以降の手順はバックガイド用キットの 品目概要を参照してください。

・設定完了後、再度左図の画面に戻ります。

ヘルプネット通報履歴

2/4

A-001

ツメ×9

(7) 「カメラ設定」画面で「バックガイド モニター調整」をタッチする。

■ 車両通信接続ハーネスまたは

バックガイド用キットを装着する場合

アドバイス

・以降の手順はバックガイド用キットの 品目概要を参照してください。

・設定完了後、再度左図の画面に戻ります。

カメラ設定

(8) 「次へ>>」をタッチしてください。

(10) 「次へ>>」をタッチしてください。

(13) 「次へ>>」をタッチしてください。

1. ナビゲーション -11 F140611

6 5

6 5

5

7

6

(12)

(14) 「USB/HDMI 入力端子設定」画面で

「接続済」をタッチしてください。

(15) 「終了」をタッチしてください。

■ USB/HDMI 入力端子を接続する場合

ヘルプネット通報履歴

3/4

A-001

ツメ×9

■ USB/HDMI 入力端子を接続しない場合

(16) 「終了」をタッチしてください。

USB/HDMI 入力端子を接続しない場合 に「設定済」を選択すると、オーディオメ ニューに HDMI のアイコンが表示されま すが、使用はできません。

注 意

ヘルプネット通報履歴

3/4

A-001

ツメ×9

USB/HDMI 入力端子設定

ヘルプネット通報履歴

A-001

ツメ×9

設定のある項目が”設定済み”になっていることを確認する

(17) 「ダイアグ Quick Setup」画面で設定の ある項目が全て「設定済み」となってい ることを確認する。

(18) 「完了」をタッチする。

■ 共通

1. ナビゲーション -12 F140611

アドバイス

設定のある項目で、「未設定」があった場合 は、再度「ダイアグ Quick Setup」を行って ください。

バッテリー端子を外したあとに、ACC を ON し、AVN を起動すると「このナビを以 前使用されていた車から新しい車にのせ かえされましたか?」のコーションが表 示される場合があります。

そこで「はい」をタッチした場合、「ダイア グ Quick Setup」で設定した設定値がすべ て初期値になるので、再設定が必要です。

注 意

8 9

8

10

(13)

1. ナビゲーション -13 F140611 ヘルプネット通報履歴

ハリアー ハリアーHV

プリウス プリウスHV

A-001

ツメ×9

(1) 「CAN 車両設定」画面にて車種を選択 する。(例.ハリアーをタッチする。)

(2) 「戻る」をタッチする。

ヘルプネット通報履歴 ハリアー

A-001

ツメ×9

1/4

(3) 「CAN通信検査」をタッチする。

ヘルプネット通報履歴

ハリアー ハリアーHV

プリウス プリウスHV

A-001

ツメ×9

車両通信接続ハーネス(CAN ハーネス)取付車種の設定

・取付車種の設定は、車両通信ハーネス

(CAN ハーネス)の設定がある車種が対 象です。対象車種の場合は、必ず行っ てください。

・車種設定は、必ず該当の車種を選択し てください。

・車種選択を間違えると「エコ情報」が正 しく表示されません。

注 意

・車種選択は、▲▼スイッチ等をタッチし 搭載する車両を選んでください。

・初期設定は「未設定」に設定されていま す。

・目的の車種が無い場合は、車両データを SD カードにダウンロードし、SD カー ドを「Audio SD」と記載のスロットに挿 入後「追加車種」をタッチしてください。

アドバイス

1

2

3

(14)

1. ナビゲーション -14 F140611 ヘルプネット通報履歴

OK

1/4 ハリアー

A-001

ツメ×9

“OK”になっていることを確認する

(4) CAN 通信検査の結果が”OK”になって いることを確認する。

取付後の作動確認時「初期画面」 「プログラム読み込み中」の画面では、絶対にエンジンスイッチ(ACC)

を OFF にしたり、その他のボタン操作をしないでください。

エンジンスイッチ(ACC)を OFF にしたり、ボタン操作をすると正常に動作しない場合があります。

作動確認時の注意

「CAN 通信検査」は、車両通信接続ハーネ ス(CAN ハーネス)の接続状態をチェック しています。車種を間違って選択しても

「OK」が表示されますので、車種は、正し く選択してください。

注 意

検査結果の表示が「NG」の場合は、車両通 信接続ハーネス(CAN ハーネス)の接続を 確認してください。

アドバイス

参照
