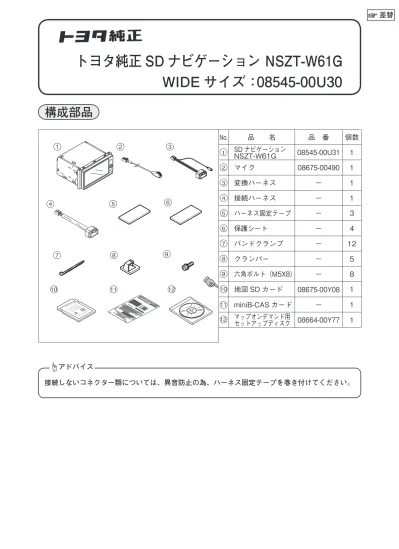

トヨタ純正 SD ナビゲーション NSZT-W61G 08545-00U30
構成部品
1 2 3
4 5 6
7 8 9
10 11 12
品 名 品 番 個数
No.
SD ナビゲーション NSZT-W61G マイク 変換ハーネス 接続ハーネス ハーネス固定テープ 保護シート
バンドクランプ クランパー
六角ボルト（M5X8）
地図 SD カード miniB-CAS カード マップオンデマンド用 セットアップディスク
1 1 1 1 3 4 12
5 8 1 1 1 08675-00490
−
−
−
− 08545-00U31
−
−
−
− 08664-00Y77 08675-00Y08
１ 2 3 4 5 6 7 8
10 9
11 12
WIDE サイズ：
接続しないコネクター類については、異音防止の為、ハーネス固定テープを巻き付けてください。
アドバイス
差替
・カードの説明書に記載の文面をよくお読みのうえ必ず挿入してください。
・miniB-CAS カードを挿入しないとデジタル放送が視聴できません。
・「使用許諾契約約款」を、よくお読みください。
・試乗車など、不特定または多数の人の視聴を目的とした業務用途には使用できません。
※試乗車の場合は、特別用途向けカードをご使用ください。
・ダッシュボードの上など、高温になるところにカードを放置しないでください。
■販売店様へ
・カードの不具合と確認された場合は、富士通テン SS にお問い合わせください。
アドバイス
miniB-CAS カードの取り扱いについて
miniB-CAS カードについて
miniB-CAS カード取り扱い上の留意点
・本製品に同梱されている miniB-CAS カードを AVN 本体に挿入する前に、お客様に“B-CAS カー ド使用許諾契約約款”を読んでいただき、承諾していただいた後に“B-CAS カード”を台紙から 取り出してください。
・台紙はお客様に渡してください。
・折り曲げたり、変形させない。 ・IC（集積回路）部には手をふれない。
・重いものを置いたり踏みつけたりしない。 ・分解加工は行わない。
・水をかけたり、ぬれた手でさわらない。
⑪ miniB-CAS カード（添付）
●デジタル放送の視聴のために必要なカードです。
⑪ miniB-CAS カード（添付）
IC（集積回路）
934 F １１０４１４ 934
コラムアッパーカバーに、マイクの取 り付け位置を決める。
（１）
マイクをコラムアッパーカバーに取り 付ける。
（２）
取り付け位置については車種別要領書を 参照してください。
アドバイス
貼り付ける際、取り付け位置表面の汚れ、
水分、油分を十分ふき取ってください。
アドバイス
マイクコード
車両前 車両前
車両前
②マイク
②マイク マイク貼付位置
⑧クランパー× 3
マイクコードをクランパーでコラム アッパーカバーに固定する。
（３）
取付要領
マイクの取付
結線方法
取付後の注意事項
SD ナビゲーション取り付け後、図の ようにラベルを剥がすようにしてディス プレイカバーを取り外す。
図のように SD ナビゲーションから保 護フィルムを取り外す。
（１）
（２）
ディスプレイカバーおよび保護フィルム の取り外しは、ディスプレイの傷つき防 止のため、取り付け・配線作業を終えク ラスターを復元してから行ってくださ い。
ラベル
保護フィルム ディスプレイ
カバー
GPS 一体フロント 4 アンテナへ
ドライブレコーダー等へ ブラインドコーナーモニター、
サイドモニターシステムへ
（別売スイッチケーブル使用）
全周囲モニターまたは ETC 等へ
アンテナコード
ステアリングスイッチへ
車両ハーネス 車両ハーネス
舵角センサーへ マイクへ
ビーコンユニットへ バックモニターへ
後席ディスプレイへ
5P 8P 6P10P 10P 8P
16P
12P 12P
20P 20P
8P 4P 6P6P+3P5P 6P 1P 1P 1P 1P4P
4P 1P
USB ／ VTR アダプターへ
USB ／ VTR アダプターへ
GPS 一体フロント 4 アンテナへ
（GPS コネクター）
車両通信接続ハーネスへ
DCM へ
936 F １１０４１４
バッテリーにケーブルを接続し、エン ジンを始動する。
ナビゲーションの①（OPEN ） ボ タンを「ピッ」と鳴るまで長押しし、
ディスプレイをオープンする。
（１）
①
（２） △miniB-CAS カードの挿入
カバーを開ける。
miniB-CAS カードの IC チップ面を下 にしてスロットに挿入する。
（１）
（２）
・miniB-CAS カードがしっかりロックさ れるまで挿入してください。
・故障の原因となりますので、miniB- CAS カード以外のカードや異物を挿 入しないでください。
・miniB-CAS カードには、IC（集積回路）
が組み込まれているため、画面にメッ セージが表示されたとき以外は抜き差 ししないでください。（詳しくは取扱説 明書をご参照ください）
・miniB-CAS カードを抜き差ししたとき は、3 秒以上経ってから、miniB-CAS カードの動作確認を行ってください。
（miniB-CAS カードの動作確認につい ては取扱説明書をご参照ください）
⑩ miniB-CAS カード カバー
地図 SD カードを挿入する前に miniB- CAS カードを挿入してください。
先に SD カードを挿入するとディスプレ イ に「CLOSE」 ボ タ ン が 表 示 さ れ、
miniB-CAS カード挿入中に誤って触れて しまい、ディスプレイがカバーに引っ掛 かってしまう可能性があります。
アドバイス
カバーを閉める。
（３）
カバー
カバーは確実に閉めてください。
938 F １１０４１４
読 み 込 み 完 了 後、「TILT・EJECT」
画面の「CLOSE」画面をタッチする。
「QUICK SETUP」画面の②「次回起 動時に設定する」画面にタッチする。
地図 SD カードを「MAP」と記載の あるスロットに挿入する。
（２）
（３）
（１）
サービス検査画面
地図 SD カードのライトプロテクトタブ が「アンロック」になっていることを確 認してください。
「ロック」になっていると地図データが 読み込めません。
工場出荷時は「アンロック」になってい ます。
②
ナビゲーションの③（設定 /DISP）ボ タンを長押しし、「画質調整」画面を 表示させる。
（４）
③
・サービス検査画面への移行方法
ライトプロテクトタブがアンロックに なっていることを確認する
⑪地図 SD カード 地図 SD カード用 スロット
「サービス検査」画面の⑥「機能検査・
調整」画面にタッチし「機能検査・調 整」画面を表示させる。
（６）
⑥
ナビゲーションの③（設定 /DISP）ボ タンを長押しする。
「QUICK SETUP」画面の「次回起動 時に設定する」画面にタッチする。
（１）
（２）
・サービス検査画面の終了方法
作動確認時の注意
取付後の作動確認時「初期画面」「プログラム読み込み中」の画面では、絶対にエンジンスイッチ
（ACC）を OFF にしたり、その他のボタン操作をしないでください。
エンジンスイッチ（ACC）を OFF にしたり、ボタン操作をすると正常に動作しない場合があります。
③
「画質調整」画面の四隅の内、左上部
④と左下部⑤を④→⑤→④→⑤→④→
⑤の順にタッチする。
（５）
タッチする位置が上すぎたり、下すぎた りすると検知しませんので、必ず楕円の 位置付近をタッチしてください。
アドバイス
⑤
④
940 F １１０４１４
ＩＧをＯＮにする。
「 サ ー ビ ス 検 査 」 画 面 を 表 示 さ せ、
①「サービス情報」をタッチする。
「サービス情報」画面の②「エコ車両 設定」をタッチする。（「次へ」をタッ チし、ページの切り替えをしてくださ い。）
「エコ車両設定」画面にて車種を選択 する。（例：③プリウスをタッチする。）
（１）
（２）
（３）
（４）
ＩＧをＯＮにする。
「サービス検査」画面を表示させる。
「サービス検査」画面の④「故障診断・
診断情報収集」をタッチする。
ＡＣＣをＯＦＦにする。
（６）
（７）
（８）
（５）
取付車種の設定
車種選択を間違えると「エコ情報」が正 しく表示されません。
取付車種の設定を正しく行う為、本文中 の「ＩＧ を ＯＮ」「ＡＣＣ を ＯＦＦ」
は必ず実施してください。
②
③
④
①
取付車種の設定は、以下の車種が対象です。
必ず設定してください。
・アルファード / ヴェルファイア
・プリウス ・ＷＩＳＨ
・マークＸ ・プリウスα アドバイス
・車種選択は、搭載する車両を選んでく
・エコ車両設定の初期設定は「未設定」ださい。
に設定されています。
アドバイス
■バックモニター（マルチビューを含む）、全周囲モニターと同時装着する場合
必ず車両設定に関わるダイアグコードが 無い事を確認してください。
バックガイドモニター線調整の詳細につ いては、バックガイドモニター用キット の各品目（機種）の概要を参照してくだ さい。
「MM システム診断」画面で AVN の表示 が「OK」の場合は、ＡＣＣをＯＦＦにし、
終了してください。
⑥の画面表示が「OK」の場合は、ＡＣ ＣをＯＦＦにし、本文中の（13）へ進ん でください。
アドバイス
アドバイス アドバイス
「MM システム診断」画面の AVN ⑥
「チェック」をタッチする。
ＩＧをＯＮにする。
バックガイドモニター線の調整をする。
（７）〜（10）の手順で「個別ダイアグ AVN」画面を表示させ、⑦「ダイアグ消 去」を長押しし、ダイアグを消去する。
「個別ダイアグ ＡＶＮ」画面に下記ダ イアグコードが無いことを確認する。
ＡＣＣをＯＦＦにする。
U0100 U0126 U0129 U0155 U0164 U0293 車両設定に関わるダイアグコード
（10）
（13）（14）
（15）
（11）
（12）
「故障診断・診断情報収集」画面の⑤
「MM システム診断」をタッチする。
（９）
⑦
⑥
⑤
942 F １１０４１４
ＩＧをＯＮにする。
「サービス検査」画面を表示させ、「サ ービス情報」をタッチする。
「サービス情報」画面の②「エコ車両 設定」をタッチする。（「次へ」をタッ チし、ページの切り替えをしてくださ い。）
「エコ車両設定」画面にて車種を選択す る。（例：③プリウスをタッチする。）
（16）（17）
（18）
（19）
ＩＧをＯＮにする。
（７）〜（10）の手順で「個別ダイアグ AVN」画面を表示させ、画面上に下記 ダイアグコードが無いことを確認する。
ＡＣＣをＯＦＦにする。
（21）（22）
（20）
車種選択を間違えると「エコ情報」が正 しく表示されません。
必ず車両設定に関わるダイアグコードが 無い事を確認してください。
取付車種の設定を正しく行う為、本文中 の「ＩＧ を ＯＮ」「ＡＣＣ を ＯＦＦ」
は必ず実施してください。
②
③
①
取付車種の設定は、以下の車種が対象です。
必ず設定してください。
・アルファード / ヴェルファイア
・プリウス ・ＷＩＳＨ
・マークＸ ・プリウスα アドバイス
・車種選択は、搭載する車両を選んでく ださい。
・エコ車両設定の初期設定は「未設定」
に設定されています。
「MM システム診断」画面で AVN の表示 が「OK」の場合は、ＡＣＣをＯＦＦにし、
終了してください。
アドバイス
アドバイス
■除く、バックモニター（マルチビューを含む）、全周囲モニターと同時装着する場合
U0100 U0126 U0129 U0155 U0164 U0293 車両設定に関わるダイアグコード
