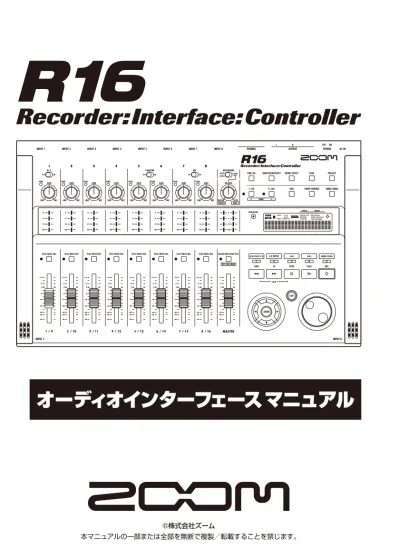

目次 オーディオインターフェースマニュアル1 目次 1 オーディオインターフェースとコントロールサーフェース 3 Cubase LE 4のインストールと設定 Cubase LE 4のインストールの流れ 5 R16 Audio Interface 動作環境 6 R16 オーディオインターフェースモード

©株式会社ズーム

本マニュアルの一部または全部を無断で複製／転載することを禁じます。

オーディオインターフェースマニュアル

オーディオインターフェースマニュアル

目次

目次‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 オーディオインターフェースとコントロールサーフェース‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 Cubase LE 4のインストールと設定

　Cubase‥LE‥4のインストールの流れ‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 　R16‥Audio‥Interface‥動作環境‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6 　R16‥オーディオインターフェースモードの接続と解除‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7

コントロールサーフェース機能

　コントロールサーフェース機能を使う‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 　フェーダーセクションの操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11 　ファンクションキーを設定する‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 13

コントロールサーフェース機能早見表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥14 DAW録音（Cubase LE 4を使う）

録音する 1

　新規プロジェクト‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 15 　新規オーディオトラックの作成‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16

録音する 2

　楽器の接続‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17 　入力レベルの調節‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 18

録音する 3

　録音〜録音内容を確認（再生）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 19 　　・快適にご使用になるために‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 20

Cubase LE 4にR16のオーディオデータを取り込む

　・ドラックアンドドロップで取り込む‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 21 　・読み込みコマンドで取り込む‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 23

R16の機能を使う

　ミキサー機能を使う‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 25 　ステレオリンク‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 25 　チューナー‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26

　エフェクト‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 27 　　・インサートエフェクトとセンドリターンエフェクト

　　・パッチの操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28 　　・パッチの初期化

その他のDAWソフトのコントロールサーフェース設定方法

　Logic‥7/8‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 29 　SONAR‥7/8‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 30 　LIVE‥6/7‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 31 　Digital‥Performer‥5/6‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 32

オーディオインターフェースマニュアル

オーディオインターフェースとコントロールサーフェース

オーディオインターフェース／コントロールサーフェースの機能

コンピューターに接続しDAWソフトなどと連携させる、 R16のオーディオインターフェー ス／コントロールサーフェースの機能と設定方法を説明します。

■コントロールサーフェース機能 コンピューター上のDAWソフトをUSB経 由で操作するコントロールサーフェース 機能を搭載。

DAW ソフトの再生／録音／停止といっ たトランスポート操作や、フェーダー操 作をフィジカルに行えるようになります。

また、‥F1〜F5 のファンクションキーに は、‥DAW ソフトの様々な機能を割り当て ることができます（割り当てられる機能は ＤＡＷごとに異なります）。

DAW ソフトウェア Cubase LE 4 など Windows / Mac

USB ケーブル

R16

[PHONES] 端子 ヘッドホンや

オーディオシステムなどの 再生装置

[OUTPUT] 端子 オーディオコンポや アンプ内蔵スピーカー など

[INPUT 1〜8] 端子 ギターなどの楽器、

内蔵ステレオマイク

オーディオドライバ

プラグのイメージ

■オーディオインターフェース R 1 6 は 豊 富 な 入 出 力 端 子 を 持 っ た 、‥‥

Hi-Speed‥USB（USB‥2.0）オーディオイ ンターフェースとして利用できます。最 高24ビット／96kHz入出力、８イン／２ アウトに対応し、エフェクトを使うこと もできます（ただしサンプリングレートが 44.1kHzのときのみ）。

USB バスパワーでのプラグインパワーも 可能です。

■多機能チューナー

標準的なクロマチックチューニングはも ちろん、7弦ギターや5弦ベースのチュー ニングや変則チューニングにも対応する チューナー機能を搭載しています。

■充実の内蔵ミキサー

R16 の内蔵ミキサーを使って、モニター 用のミックスを作ることができます。ギ ターとボーカルの同時録音の際に、音量 バランス、定位、リバーブの効き具合を 調整することが可能です。

また、内蔵ミキサーと PC からの返りの音 のバランスを調整することも可能です。

■多彩なエフェクト機能

内蔵エフェクトとして、特定の信号経路 に挿入する“インサートエフェクト”と、ミ キサーのセンドリターン経由で利用する

“センドリターンエフェクト”の2種類を搭 載。録音時の”かけ録り”はもちろん、モニ ター信号にのみエフェクトをかけること も可能です。

またボーカル録音の際には、モニター信 号にのみリバーブをかけることにより、

歌いやすくすることができます。

■ギター・マイク・ラインなど多種 　の入力ソースに対応

ハイインピーダンス対応の入力端子およ び 48V ファンタム電源を装備した、‥XLR

／標準フォーン兼用入力端子を８基搭載。

ギター／ベースなどのハイインピーダン スの楽器から、ダイナミックマイクやコ ンデンサーマイク、さらにシンセサイザー などのラインレベル機器まで、あらゆる ソースに対応できます。

また、アコースティックギターやボーカ ルの録音に便利な高性能コンデンサマイ クも内蔵されています。

オーディオインターフェースマニュアル

❶ ❷

Cubase LE 4のインストールの流れ

R16をコンピューターと外部のオーディオ機器や楽 器の間に配置して、信号を DAW ソフトウェアなど に録音することができます。‥Hi-Z、ファンタム電源 を必要とする楽器類が接続可能です。

R16 のパネル上にあるフェーダーやキーを使って、

コンピューター上の DAW ソフトウェアのトランス ポート操作やミックス操作をリモートコントロール します。

DAWソフトを使うときは、ソフトのインストールだけではなくR16を認識させるデバイス のインストールと設定が必要になります。 ここでは、Cubase LE 4で説明します。

DAWソフトウェアのインストール

ドライバのインストール

ZOOM R16 オーディオドライバ

オーディオインターフェースの設定

R16とコンピューターの接続 ^{… P.7}

デバイス設定

コントロールサーフェースの設定 ^{P.9, 29〜}

ZOOM R16 オーディオドライバ

Mackie Control

DAWソフトウェアの設定

Cubase LE 4

❶ オーディオインターフェース ❷ コントロールサーフェース

録音 ^P.15

参照：「Cubase LE 4 スタートアップガイド」

参照：「Cubase LE 4 スタートアップガイド」

参照：「Cubase LE 4 スタートアップガイド」

オーディオインターフェースマニュアル

Zoom‥R16‥オーディオドライバとCubase‥LE‥4 の詳細なインストール方法は、製品付属の別紙‥

“Cubase‥LE‥4‥スタートアップガイド”‥を参照くだ さい。

R16 Audio Interface 動作環境 Cubase LE 4スタートアップガイド

〈Windows〉

Windows^®‥XP‥SP2‥以降 Windows^®‥Vista‥SP1以降 Intel^®‥Pentium^®‥4‥‥1.8GHz‥以上 RAM‥1GB以上

〈Intel Mac〉

OS‥X‥10.4.11‥以降‥/‥10.5以降 Intel^®‥Core‥Duo‥1.83GHz‥以上 RAM‥1GB以上

各USB‥2.0対応ポート

※‥64bitオペレーティングシステムには、対応して 　‥おりません。

※‥USBハブは使用しないでください。

※‥Intel^®チップセットを推奨します。

表記について

このマニュアルは、Windowsを基本に作られています。

Mac‥OS‥X特有の機能は個別明記します。

スクリーンショットにはWindowsバージョンが使用 されています。

商標について

◎‥ ロゴ、‥ SDHCロゴは商標です。

◎‥Windows^®‥‥Windows^®‥XP‥/‥Windows‥Vista^®‥はMicrosoft^®‥社の米国における登録商標です。

◎‥Macintosh^®、‥Mac‥OS^®‥は、‥Apple‥Inc.‥の商標です。

◎‥Steinberg並びにCubaseはSteinberg‥Media‥Technologies‥GmbH社の登録商標です。

◎‥Intel^®‥Pentium^®‥は、‥Intel^®‥Corporation社の商標です。

◎‥Mackie‥ControlはLOUD‥Technologies社の登録商標です。

◎‥Logicは、Apple‥Inc.‥の商標です。

◎‥SONARは、米国Cakewalk,‥Inc.‥の商標です。

◎‥Ableton‥Live、は‥Ableton‥AG‥の商標です。

◎‥Digital‥PerformerはMark‥of‥the‥Unicorn社の登録商標です。

◎‥文中のその他の製品名、登録商標、会社名は、それぞれの会社に帰属します。

製品の仕様は、改良のため予告なく変更することがあります。

オーディオインターフェースマニュアル

オーディオインターフェースモードの接続と解除

コンピューターとR16をUSBケーブルでつないだ時の、接続と解除の概要です。

詳細は付属のCubase LE 4 スタートアップガイドをご覧ください。

初めてR16をコンピューターに 接続する場合

DAWソフトウェアCubase LE 4を コンピューターにインストールする

1 1

最新の“ZOOM R16 オーディオ ドライバ” をホームページから ダウンロードする

2

> A U D I O I N T E R F A C E

メニュー移動

押す

>AUDIO INTERFACE

2

S E T T I N G ?

[ C O N T I N U E ] R E S E T

メニュー移動

押す

設定の引き継ぎ方を選ぶ

4

☞

インストール／設定詳細

コンピューターにASIOドライバを インストールする

3

R16をコンピューターに接続する R16の設定と接続

4

A U D I O I N T E R F A C E E n t e r ?

押す

3

R16の設定と接続

※2回目以降の接続方法はこの項目です。

NOTE

［ ZOOM R16 オーディオドライバ］は、 R16 を DAW ソフトウェア（“Cubase LE 4” など）のオー ディオインターフェースとして使用するために必要 なソフトウェアです。

ダウンロード時に付属する各インストールガイドに 従って、正しくインストールしてください。

●最新の R16 用オーディオドライバを、株式会社 ズームのホームページ（http://www.zoom.co.jp）

からダウンロードしてください。

デバイス設定

コントロールサーフェースの設定 Mackie‥Control‥‥‥P.9 DAWソフトウェアを設定する

5

☞

・オーディオインターフェース／コントロールサー フェース機能は R16 の電源がなくても、 USB ケーブルから供給されるバスパワー電源で作動さ せることができます。

・R16 本体のシステムソフトウェアは、常に最新 の状態にしておくことをお勧めします。古いシス テムで動作している R16 では、パソコン側から 正しく認識できない場合があります。

1

A U D I O I N T E R F A C E T e r m i n a t e ?

押す 接続解除する

2

USBケーブルをはずす

3

［DEVICE］が点灯

USBインジケーター

S a m p l e R a t e = 4 4 . 1 k H z s: S o l o

USBケーブルをR16に接続する

5

USBケーブルを

コンピューターに接続する

6

AUDIO‥INTERFACE が点滅

接続が完了するとAUDIO‥INTERFACEが点灯

接続設定完了

NOTE

接続解除

［CONTINUE］で引き継げるデータ

・INSERT‥EFFECTの設定

・SEND‥RETURN‥EFFECTの設定

・トラックパラメーターの設定

・TUNERの設定

［RESET］

各項目の初期設定値

オーディオインターフェースマニュアル

コントロールサーフェース機能を使う

R16をUSBで接続しオーディオインターフェースとして動作している時に、 R16のキーやフェー ダーを使って、 Cubase LE 4のトランスポート操作やミックス操作をリモートコントロールできます。

HINT

キーの割り当て

R16 のキーやノブに割り当てられる機能の一覧や、

ファンクション／トランスポートセクションのその 他のキーが対応するCubase LE 4の機能について は、本紙の “ コントロールサーフェースモードの機 能早見表”をご参照ください。

コントロールサーフェースについて コントロールサーフェースの設定

コントロールサーフェースモードでは、R16 のパネ ル上のキーやノブに、Cubase LE 4の特定の機能が 割り当てられます。

7

トランスポートセクション P.10

バンクについて P.11

フェーダーセクション P.11

☞

8

“デバイス”メニューから、

“デバイス設定”を選ぶ

“デバイス設定”ウィンドウが開きます。

9

左上にある[＋][−][|＜]ボタンの [＋]をクリックして

“Mackie Control”を選択する

10

P7〜8のR16の設定と接続 6 参照 その後

トランスポートセクション

コントロールサーフェースの設定をすると、 R16の トランスポートセクションのキーは、 Cubase LE 4 の各機能に対応します。

［REW］キー ［FF］キー ［STOP］キー ［PLAY］キー ［REC］キー

［F1］キー ［F2］キー ［F3］キー ［F4］キー ［F5］キー

巻き戻し  早送り   停止    再生    録音 

オーディオインターフェースマニュアル

フェーダーセクションの操作

フェーダーセクションのフェーダー／ステータスキーを使って、Cubase LE 4 の対応する トラックのボリューム、ミュート／録音待機／ソロのオン／オフ切り替えが行えます。

フェーダーセクションを操作する

1

操作したいトラック（チャンネル）を フェーダーセクションに割り当てる バンクについて

コントロールサーフェースを設定すると、R16 の フェーダーセクションのフェーダー／ステータス キーを使って、Cubase LE 4の主要なパラメーター を操作することができます。

フェーダー／ステータスキーを使って操作するト ラックの組み合わせを“バンク”と呼びます。

R16 では、1 つのバンクで連続した 8 トラックを操 作できます。

例えば、フェーダー1がCubaseLE 4のトラック1 に割り当てられている場合、次の表のようにトラッ ク1～8が操作対象となります。

　表のようにトラック 1～8 が割り当てられている ときに、 [9～16Tr] キー（BANK >）を 1 回押す と、割り当てが次の表のように変化します。

● [1〜8Tr] キー （< BANK）

　フェーダーセクションに割り当てられているト ラック（チャンネル）を、 8 トラック単位で前に移 動します。

● [9〜16Tr]キー （BANK >）

　フェーダーセクションに割り当てられているト ラック（チャンネル）を、 8 トラック単位で後に移 動します。

操作子 1 2 3 4 5 6 7 8 トラック Tr.‥9 Tr.10 Tr.11 Tr.12 Tr.13 Tr.14 Tr.15 Tr.16

操作子 1 2 3 4 5 6 7 8 トラック Tr.‥1 Tr.‥2 Tr.‥3 Tr.‥4 Tr.‥5 Tr.‥6 Tr.‥7 Tr.‥8

2

フェーダーは、それぞれのトラックのボリュー ム対応しています。 ［MASTER］フェーダー を操作すると、マスターボリュームが変化し ます。

1 / 9

3

MASTERトラックの

ステータスキーを繰り返し押す

ステータスキーを繰り返し押すことで、対応 するトラックの Solo（ソロ）、 Mute（ミュー ト）、 Rec（録音待機）のオン／オフを切り替 えることができます。

R16のレベルメーター

（オーディオインターフェース時）

マスター以外の各レベ ルメーターはPCへ送る 直前の信号を表示

マ ス タ ーレ ベ ル メ ー ターはPCからの返りの 信号を表示

DAWへの録音レベルを確かめるには REC SIGNAL の設定により、インサートエフェク ト通過後の信号（REC SIGNAL: Wet）と、通過前 の信号（REC SIGNAL: Dry）を選んで、コンピュー ターへ送ることができます。

レベルメーターでは送られた信号の録音レベルを表 示しますが、マスターレベルメーターと各レベル メーターでは表示する信号が異なります。

レベルメーターは、赤点灯

（0dB ）したクリップ状態に ならないように調整します。

赤点灯

（クリップ）

MASTERトラックの

キーを押すたびに、

Mute→Rec→Solo

の順に切り替わります。

S a m p l e R a t e = 4 8 . 0 k H z s: S o l o

オーディオインターフェースマニュアル

ファンクションキーを設定する

トランスポートセクションの5つのキーを、ファンクションキー（F1～F5）として、

希望の設定を割り付けることができます。

ファンクションキーの設定方法

1

5

“デバイス設定（Device Setup）”

ダイアログを開く

7

Cubase LE 4 機能の

“カテゴリ”を選ぶ

2

Mackie Controlを選択する

3

Cubase LE 4の機能を割り当てる、

ファンクションキー（F1〜F5）を 選ぶ

6

ポップアップメニューから、

希望のCubase LE 4機能を選ぶ

ポップアップ‥メニューに用意されている項目は、

選択したカテゴリーによって異なります。

4

“カテゴリ（Category）”コラムを クリックする

オーディオインターフェースマニュアル CubaseLE4, Cubase4, Logic Pro, SONAR, LIVE, Digital Performer をお使いの 場合の機能です。

操作子 説　明

フェーダーセクション

ステータスキー 対応するトラックのミュート（Mute）、録音待機（Rec）、

ソロ（Solo）のオン／オフ切り替え ステータスキー（[MASTER]） ステータスキーの操作対象の切り替え

フェーダー 対応するトラックのボリュームの操作

フェーダー（[MASTER]） マスターボリュームの操作

トランスポートセクション

[カーソル]キー ←、→、↑、↓ コンピューター上のカーソルキーと同様の機能（*1）

ダイアル プロジェクトカーソルの位置を移動する（*2）

[REW]キー 巻き戻し

[FF]キー 早送り

[STOP]キー 停止

[PLAY]キー 再生

[REC]キー 録音

[AUTO PUNCH I/O]キー F1：ファンクションキーの割り当てを参照してください [A-B REPEAT]キー F2：ファンクションキーの割り当てを参照してください MARKER [|＜＜]キー F3：ファンクションキーの割り当てを参照してください MARKER [＞＞|]キー F4：ファンクションキーの割り当てを参照してください [MARK]キー F5：ファンクションキーの割り当てを参照してください

コントロールセクション

[1-8Tr]キー 1つ前のバンクに切り替える [9-16Tr]キー 1つ後のバンクに切り替える

*1‥:　Digital‥Performerはウィンドスクロール

*2‥:　Digital‥Performerは割り当てなし

オーディオインターフェースマニュアル

Cubase LE 4を使って録音する 1

R16とCubase LE 4を使いDTM録音を行ってみましょう。

新規プロジェクトを作成する ZOOM R16用

プロジェクトテンプレートを

コンピューターにコピーする

3

Cubase LE 4を起動する

1

“新規プロジェクト”を作成する

2

“新規プロジェクト”を選ぶ

プロジェクト用のテンプレートを選ぶ“新規プロジェ クト”ウィンドウが表示されます。

【Windows】

C‥:‥¥Program‥Files¥Steinberg¥Cubase‥LE‥4‥

¥templates

【Macintosh】

/アプリケーション/CubaseLE4.app/Contents/

templates/

あらかじめR16用のプロジェクトテンプレー トを指定のフォルダにコピーしておくと、新 規プロジェクトを作成する際に、‥R16 用の‥

プロジェクトテンプレートが表示されます。

これらのテンプレートを選択することで、

オーディオトラックの入出力が設定済みのプ ロジェクトとして簡単に作成できます。

R16付属CDのCubaseLE4_templateフォルダの 中身を、 Cubae LE 4のインストール先の下記フォ ルダにコピーします。

テンプレート名と内容

ZOOM R16 8 Mono Recording Cubase LE 4上のモノラルトラック1〜8に、

R16の［Input 1〜8］を割り当てたプロジェクト ZOOM R16 4 Stereo Recording Cubase LE 4上のステレオトラック1〜4に、

R16の［Input 1/2〜7/8］を割り当てたプロジェクト ZOOM R16 4 Mono 2 Stereo Recording Cubase LE 4上のモノラルトラック1〜4に、

R16の［Input 1〜4］を、

Cubase LE 4上のステレオトラック5〜6に、

R16の［Input 5/6、7/8］を割り当てたプロジェクト

NOTE

インスペクターは、現在選択されているトラックの 情報を表示します。何も表示されないときは、ト ラックをクリックして選択状態にしてください。

新規オーディオトラックを作成する

6

プロジェクトファイルの保存場所を選ぶウィンドウ が表示されます。

4

をクリックする

新規プロジェクトが作成され、 Cubase LE 4 の 操作の中心となるプロジェクトウィンドウが表示 されます。

作成したオーディオトラックで、

以下の設定をする

インスペクター

（トラックごとの詳細設定を行うエリア）

インスペクターが表示されていないときは、

ここをクリックして、インスペクターの表 示／非表示を切り替えます。

トラックの入力／出力バスを選択します。

（VSTコネクションでR16を割り当てたバスの名称 を表示させます）

バスを選びなおすときは、この部分をクリックし、

表示されるメニューから新たなバスを選択します。

新規オーディオトラックを追加するには、 “プロジェ クト”メニューから“トラックを追加”を選び、さらに 表示されるサブメニューから“オーディオ”を選択し てください。

オーディオインターフェースマニュアル

Cubase LE 4を使って録音する 2

HINT

モニタリングボタンが点灯しているときは、フェー ダーの隣にあるレベルメーターにオーディオトラッ クの入力レベルが表示されます。また、消灯してい るときは、オーディオトラックの出力レベルが表示 されます。

楽器の接続

7

R16の[IN PUT]端子に ギターなどの楽器を接続し、

エフェクトパッチを選ぶ

9

ここで選択したエフェクトパッチで加工された信号 が、[USB]端子を経由してコンピューターに録音さ れます。

8

メニューから“ミキサー”を選ぶ

ミキサーウィンドウが表示されます。

ミキサーウィンドウには、作成したトラックに対 応するチャンネルとマスターチャンネルが表示さ れます。

☞

P.18 P.48 R16の入力信号の選択方法

以下の操作をする

マスターチャンネル

モニタリングボタン をクリックして橙色 に点灯させます。

録音待機ボタンを クリックして赤く点 灯させ、録音待機 状態にします。

オーディオトラックに 対応するチャンネル

NOTE

・モニタリングボタンがオンの間は、 R16 に入力 される信号と、一度コンピューターを経由して R16に戻される信号の2つの信号が、同時にR16 から出力され、フランジャーがかかったような音 になります。

録音レベルを調節する間も正確にモニターしたい 場合は、 ［BALANCE］コントロールを DIRECT 側に回してください。

・上記のメーターには、 Cubase LE 4 内部で処理 された後の信号レベルが表示されます。このた め、ギターなどの楽器の弦を弾いてからレベル メーターが振れるまでに、若干の遅れが生じるこ とがありますが、これは故障ではありません。

録音レベルを調整する

10 11

12

楽器を演奏しながら

R16の入力レベルを調節し、

Cubase LE 4への録音レベルを 決定する

Cubase LE 4への録音レベルは、録音待機トラッ クに対応するチャンネルのレベルメーターで確認で きます。メーターが振り切らない範囲で、なるべく 高く設定してください。

なお、レベルを調節するときは、Cubase LE 4側の フェーダーは動かさず、R16の録音レベルやゲイン を調節するようにしてください。

録音レベルの調節後、

モニタリングボタンをクリックして 消灯する

モニタリング ボタン レベルメーター

この操作で、入力レベルが表示されなくなり、コン ピューターを経由してR16に戻される信号がミュー トされます。

この操作で、R16の[PHONES]端子と[OUTPUT]

端子からは、コンピューターに送られる直前の信号 のみがモニターできるようになります。

トランスポートパネルの表示を、

確認する

トランスポートパネルが表示されていないときは、

“トランスポート”メニューから“トランスポートパネ ル”を選択します。

オーディオインターフェースマニュアル

Cubase LE 4を使って録音する 3

録音内容を確認（再生）

録音

13

1

録音ボタンをクリックする

停止ボタン　　　　　　　　　録音ボタン

録音が始まります。

楽器を演奏するとリアルタイムでプロジェクトウィ ンドウに波形が描かれます。

録音を停止するには、トランスポートパネルの停止 ボタンをクリックしてください。

マスターチャンネルの フェーダーを下げきる

2

プロジェクトの先頭に移動する

｜< プロジェクトの先頭に移動

3

再生する

再生ボタン

快適にご使用になるために

Cubase LE 4 を使用中に、極端にアプリ ケーションの動作が遅くなったり、「 USB オーディオインターフェースとの同期がと れない」などのエラーメッセージが表示され たりすることがあります。このような現象 が頻繁に起きるときは、以下のような点に ご注意いただくと、改善される場合があり ます。

❶ Cubase LE 4以外に

動作しているアプリケーションを 終了させる

　特に常駐ソフトなどが多く登録されてい ないかをご確認ください。

❷ Cubase LE 4で使用している 　プラグインソフト（エフェクト、

　音源プラグイン）を減らす

　プラグインが多い場合、コンピューター の処理性能が追いつかなくなっているこ とが考えられます。また、同時再生トラッ ク数を減らすことも有効です。

❸ R16をACアダプターで駆動する

　USB バスパワーに対応する製品の場合、

USB 端子から電源を供給すると、まれに 動作が不安定になることがあります。 AC アダプターでのご使用をおためしください。

音切れが発生したら、デバイスメニューか らレーテンシーの設定を行ってください。

詳細は Cubase LE 4 スタートアップガイ ド　Step5を参照してください。

その他、アプリケーションの動作が極端に 遅くなり、コンピューター自体の操作に支 障をきたす場合は、一度R16のUSB端子を コンピューターから取り外してCubase LE 4 を終了した後で、再度 USB 端子を接続し てからCubase LE 4を再起動してみること をお勧めします。

HINT

録音後に再生ボタンをクリックしても音が出ない場 合は、 VSTコネクション（P16 Step6）の設定をも う一度確認してください。

もしくは、[BALANCE] コントロールが中央になっ ているか確認してください。

録音内容を確認（再生）

4

フェーダーを上げる

オーディオインターフェースマニュアル

オーディオデータをCubase LE 4に取り込む 1

R16とパソコンをUSBケーブルで接続し、 R16をカードリーダーに設定すると、オーディオデー タをWAVファイルとしてCubase LE 4 のオーディオトラックに取り込むことができます。

ドラック＆ドロップで取り込む

5

7

取り込み元となるオーディオ データの入ったプロジェクトの

“AUDIO”フォルダを指定する

6

取り込み先プロジェクトを開く

1

2

U S B

> C A R D R E A D E R

メニュー移動

押す

3 >CARD READER

%#4&4'&'4

3

% # 4 & 4 ' # & ' 4

メニュー移

押す

4

押す

1

2

コンピューターからR16を操作

4

押す 実行する

HINT

・USB の接続は、 R16 やコンピューターの電源が Onの状態でも接続できます。

・R16の電源がOFFの状態時はUSBバスパワーで 起動できます。

・プロジェクトのデータは SD カードのルートディ レクトリ“PROJxxx”（xxx＝プロジェクト番号）、

オーディオデータは、“PROJxxx”（ xxx ＝プロ ジェクト番号）内の “AUDIO” に WAV ファイルと して保存されています。

・マスタートラック、ステレオトラックはステレオ WAVファイルです。

・コンピューターから WAV ファイルを送り込む 場合、取り込みたいプロジェクトのフォルダ

“PROJxxx”フォルダ（xxx=プロジェクト番号）の

"AUDIO" にコピーしてください。トラックに割 り付けたい場合はR16で操作します。

“読み込みオプション”ウィンドウ の“作業ディレクトリにファイルを コピー”にチェックを付け、

“OK”をクリックする

8

10

取り込みたいファイルを選択し、

（複数選択可）

Cubase LE 4の

プロジェクトウィンドウに ドラッグ＆ドロップする

ファイルをドラッグアンドドロップすると、取り込 んだファイルをCubase LE 4上にどのように並べ るかを選択するウィンドウが表示されます。

“異なるトラック”または

“1つのトラック”をクリックして、

取り込み方法を選択する

9

通常は“異なるトラック”を選びます。こうすれば、

取り込んだファイルの数だけ自動的にトラックが 作成され、ファイルが縦方向に配置されます。

“1つのトラック”を選ぶと、1本のトラックに横方 向に配置されます。

取り込み方法を選ぶと、“読み込みオプション”ウィン ドウが開きます。

オーディオデータがCubase LE 4 のトラックに取り込まれる

オーディオインターフェースマニュアル

オーディオデータをCubase LE 4に取り込む 2

5

Cubase LE 4の

“ファイル”メニューから

“読み込み”→“オーディオファイ ル...”を選択する

“オーディオの読み込み”ウィンドウが開きます。

7 1

R16をつなぐ（DEVICE端子）

2

U S B

> C A R D R E A D E R

メニュー移動

押す

3 >CARD READER

%#4&4'&'4

3

% # 4 & 4 ' # & ' 4

メニュー移

押す

4

押す

1

2

コンピューターからR16を操作

4

押す 実行する

“読み込み”コマンドで取り込む

6

取り込み先プロジェクトを開く

8

“AUDIO”フォルダの中から オーディオファイルを選択して、

（複数選択可）

“開く”をクリックする

ファイルを開くと“読み込みオプション”ウィンドウ が開きます。

9

“作業ディレクトリにファイルを コピー”にチェックを付け、

“OK”をクリックする

取り込んだファイルをCubase‥LE‥4上にどのよう に並べるかを選択するウィンドウが表示されます。

“異なるトラック”

または、“１つのトラック”をクリックして 取り込み方法を選択する

10

オーディオデータがCubase LE 4 のトラックに取 り込まれます。

通常は“異なるトラック”を選びます。

こうすれば、取り込んだファイルの数だけ自動的 にトラックが作成され、ファイルは縦方向に配置 されます。

“1つのトラック”を選ぶと、1本のトラックに横方 向に配置されます。

HINT

・USB の接続は、 R16 やコンピューターの電源が Onの状態でも接続できます。

・R16の電源がOFFの状態時はUSBバスパワーで 起動できます。

・プロジェクトのデータは SD カードのルートディ レクトリ “PROJxxx”（xxx ＝プロジェクト番号）、

オーディオデータは、“PROJxxx”（ xxx ＝プロ ジェクト番号）内の “AUDIO” に WAV ファイルと して保存されています。

・マスタートラック、ステレオトラックはステレオ WAVファイルです。

・コンピューターから WAV ファイルを送り込む 場合、取り込みたいプロジェクトのフォルダ

“PROJxxx”フォルダ（xxx=プロジェクト番号）の

"AUDIO"にコピーしてください。トラックに割り 付けたい場合はR16で操作します。

オーディオインターフェースマニュアル

オーディオインターフェースモードのミキサー

オーディオインターフェースモードでは、 R16 の内部ミキサーを使ってモニター用のミッ クスを作ることができます。また、内蔵ミキサーと PC からの返りの音のバランスを調整す ることも可能です。

NOTE

・ミキサーの REVERB SEND の値、 PAN の値、

VOLUMEの値STEREO LINKの設定はオーディ オインターフェースの解除時に保存され、次回に 引き継いで使用できます。

レコーダーモードと同様に、センドリバーブへ の送り量、パン、ボリューム、ステレオリンク が使えます。

操作方法は、レコーダーモードと同様です。

（参照：オペレ−ションマニュアル‥P37）

PAN/EQで使用できるメニュー

I n p u t 1 V O L U M E = 0

ボリューム

INPUT端子1〜8の音量を変更する

0〜127（1刻み）初期値は100

オーディオインターフェースモードでは[PAN/EQ]キーを 押した最初に表示されるメニューになります

I n p u t 1

R E V E R B S E N D = 0

センドリバーブ INPUT端子1〜8の センドレベルを変更する

0〜100（1刻み）初期値は0　

（レコーダーモード同様）

モニター信号のみリバーブがかかります

I n p u t 1 P A N = 6 6

| - - - + - - - | - |

パン(バランス)

INPUT端子1〜8のパンを変更する

L100〜R100（2刻み）初期値はCenter

（レコーダーモード同様）

I n p u t 1 / 2 S T E R E O L I N K O n

ステレオリンク

隣合う奇数、偶数の順の INPUT をステレオと して取り扱う

On/Off　初期設定はOff

ステレオリンクを設定すると偶数 / 奇数の VOLUME,‥ SEND‥

REVERB,‥PANのトラックパラメーターが共通になります。

（レコーダーモード同様）

（参照：オペレ−ションマニュアル‥P20）

VOLUME, SEND REVERB, PAN

[BALANCE]

オーディオインターフェースモードでは、モニ タリング信号と DAW ソフトからの返りのバラ ンスを[BALANCE]コントローラーで調整でき ます。

左

INPUT1〜8の信号のみ 右

DAW ソフトの返り のステレオ信号のみ

STEREO LINK

オーディオインターフェースマニュアル R16 のチューナーは、レコーダーモード同様に使えます。詳細はオペレーションマニュア ルをご覧ください。

1

>TUNER

2

> T U N E R

メニュー移動

押す

クロマチックチューナー

TOOL>TUNER>CHROMATIC

3

チューナー タイプ移動

チューナー タイプ移動 G U I T A R 4 4 0 H z

< E > S t r i n g 6 　‥　　弦・音名

チューナータイプ

C R O M A T I C 4 4 0 H z

‥ ‥ 基準ピッチ

NOTE

・チューナーの設定はオーディオインターフェース の解除時に保存され、次回に引き継いで使用でき ます。

HINT

・基準ピッチは440Hzです。

・クロマチックチューナー以外のチューナーも使用 できます。

　（参照：オペレ−ションマニュアル P33）

☞

　　　チューナー P.33

4

C H R O M A T I C 4 4 0 H z

> > A

入力された信号に最も近い ノートを表示 表示されたノートに対し、

ピッチが高いか低いかを表示

オーディオインターフェースマニュアル

オーディオインターフェースモードのエフェクト

サンプリング周波数が 44.1kHz の時、 R16 のインサートエフェクトとセンドリターンエ フェクトが使えます。基本操作は同様ですがいくつかメニューに違いがあります。

NOTE

・エフェクトはサンプリング周波数が 44.1kHz の 時のみ使用できます。それ以外では OFF となり ます。

・INSERT EFFECT/SEND RETURN EFFECT の設定はオーディオインターフェースの解除時に 保存され、次回に引き継いで使用できます。

インサートエフェクト センドリターンエフェクト

レコーダーモードと同様に、挿入位置を選び、

インサートエフェクトのアルゴリズムやエフェ クトパッチを使い録音信号の加工ができます。

インサートエフェクトで使用できるメニュー

N o . 0 0 : S t a n d a r d

> I N P U T S O U R C E

挿入位置の選択 INPUT‥1〜8に挿入できます

（参照：オペレ−ションマニュアル‥P49）

N o . 0 0 : S t a n d a r d

> R E C S I G N A L

モニター信号のみエフェクト再生 DAW ソフトの録音には反映させず、モニター の再生信号にのみエフェクトをかける設定です

（参照：オペレ−ションマニュアル‥P55）

オーディオインターフェース時は、モニター信 号にのみセンドリバーブが使用できます。

レコーダーモードと同様に、パッチの操作を 行う[SEND‥RETURN‥EFFECT]メニューと、

かかり具合を調整するためにミキサーへの送り 量を調節する[PAN/EQ]メニューを使います。

センドリターンエフェクトで使用できるメニュー

S E N D R E V E R B N o . 0 0 : T i g h t H a l

REVERB SEND

REVERB の送り量を変え、かかり具合を調整 できます

オーディオインターフェースモードの時

<SEND‥RETURN‥EFFECT>メニューは SEND‥REVERBに変わります

（参照：オペレ−ションマニュアル‥P37,‥45〜）

（参照：オーディオインターフェースマニュアル　ミキサー‥P25）

オーディオインターフェースマニュアル 編集を重ねた後、編集前の状態に戻したい時にはパッチの初期化を行い工場出荷状態に戻し ます。

HINT

・パッチの取り込みを行わない場合でも、レコー ダーモードで使用していた初期設定のパッチを使 えます。

1 ^or

エフェクトのON/OFFの切り替え

"EFFECT‥Off"表示の時押す パッチの初期化/工場出荷状態

EFFFECT>[PATCH SEL]>INITIAL

メニュー移動

3

> E D I T

C L E A N < I N 1 >

N o . 0 0 : S t a n d a r d

2

メニュー移動

P A T C H I n i t i a l ?

5

押す

>PATCH INITIAL

4

押す

N o . 0 0 : S t a n d a r d

> P A T C H I N I T I A L

N o . 0 0 : R E V E R B

> P A T C H I N I T I A L

メニュー移動 センドリターンエフェクトの場合（リバーブのみ）

インサートエフェクトの場合

パッチの選択

INSERT EFFECT/SEND RETURN EFFECT アルゴリズムからパッチを選び、インサートエ フェクトやセンドリターンエフェクトを使います

（参照：オペレ−ションマニュアル ‥P48）

パッチの編集／名称変更　＜EDIT＞

エフェクトモジュールのパラメーターを調整し たり、レベルの設定で好みの効果を作ります。

名称を変更することもできます

（参照：オペレ−ションマニュアル ‥P51）

パッチの取り込み　＜IMPORT＞　

R16 の選択したプロジェクトからエフェクト 内のアルゴリズム（または、リバーブパッチ）の すべてを取り込んだり、‥1 つのパッチを取り込 み反映できます

（参照：オペレ−ションマニュアル ‥P54）

※オーディオインターフェースモードでは、プロジェクト 　ごとの設定データではなく、モードで1つのエフェクト 　データとなります

パッチの保存　＜SAVE＞

調整したパッチを保存できます

（参照：オペレ−ションマニュアル ‥P53）

パッチの初期化　＜INITIAL＞

パッチの設定を初期設定状態（工場出荷状態）に 戻します

（オーディオインターフェースモード限定メニュー）

パッチ操作で使用できるメニュー パッチ操作

　インサートエフェクト／センドリターンエフェクト共通

オーディオインターフェースマニュアル

その他DAWのコントロールサーフェース設定方法 1

Cubase LE 4 以外の DAW ソフトウェアも各種の設定をすることで、 R16 をコントロー ラーとして活用することが可能です。 詳細は各DAWソフトのマニュアルを参照ください。

Logic 7/8

コントロールサーフェース設定方法 ファンクションキーの設定方法

"Logic pro"メニューから、

"環境設定"→

"コントロールサーフェース"→

"設定"の順で選択する

設定ウインドウが起動します。

左上の"新規"をクリックして プルダウンメニューから

"インストール"を選択する

インストールウインドウの一覧より、

"Mackie Designs /Mackie Control/Logic Control"を 選択して追加をクリックする

セットアップウインドウに"Mackie Control"が追加 されます。

"Mackie Control"の アイコンをクリックし、

ウインドウ左上の

"出力ポート""インプット"の プルダウンメニューからそれぞれ

"ZOOM R16"を選択する

"Logic pro"メニューから、

"環境設定"→

"コントロールサーフェース"→

"コントローラーアサイメント"

の順で選択する

設定ウインドウが起動します。

ゾーンにて

"Control Surface : Mackie Control"

を選択する

コントロールのF1〜F5が、

R16のF1〜F5キーに相当します。

必要に応じて機能を 変更する

上記手順は、 Logic8における手順を再現したもの です。

お手持ちの Logic のバージョンによっては、各メ ニューの名称などが異なる場合がございます。

詳しくは、お手持ちのLogicのマニュアルを参照し てください。

1 1

3 3

4

2 2

SONAR 7/8

コントロールサーフェース設定方法 ファンクションキーの設定方法 オプション -

コントローラー/サーフェース メニューを選び、

コントローラー/サーフェース ダイアログを開く

すでにコントローラー/ サーフェースが選択されて いる場合は、削除ボタンをクリックし、

コントローラー/サーフェースを削除してください。

追加ボタンをクリックして、

コントローラー/サーフェース設 定のダイアログを開く

コントローラー/サーフェース欄 のドロップダウン・メニューから

"ZOOM R16" を選ぶ 入力/出力ポート欄で、

それぞれ"ZOOM R16"を選択する

Cakewalk SONARの場合は、"コントロール・サー フェース・プラグイン"のインストールが必要です。

ドライバのインストール時に、インストールをして ください。

オプション - キーバインドを選び、

キーバインドダイアログを開く

"設定"の"キーを探す"を押す R16上の設定したいF1〜F5を押 し、現在割り当てられている機能 の表示から、

必要に応じて機能を変更する

上記手順は、SONAR7における手順を再現したもの です。

お手持ちのSONARのバージョンによっては、各メ ニューの名称などが異なる場合がございます。

詳しくは、お手持ちのSONARのマニュアルを参照 してください。

1 1

3

3 2

2

HINT

F1～F5キーはR16の以下のキーを意味します。

F1 : ［AUTO PUNCH IN/OUT］ キー　 F2 : ［A-B REPEAT］ キー　

F3 : MARKER ［｜<<］ キー　 F4 : MARKER ［>>｜］ キー F5 : ［MARK/CLEAR］ キー

オーディオインターフェースマニュアル

その他DAWのコントロールサーフェース設定方法 2

LIVE 6/7

コントロールサーフェース設定方法 ファンクションキーの設定方法

"オプション"メニュー（Windows）/

"Live"メニュー（Mac）から

"環境設定"を選択する

環境設定ウィンドウが開きます。

環境設定ウィンドウ左側の 設定項目から"MIDI"を クリックして選択する

MIDIに関する設定ウィンドウが開きます。

コントロールサーフェースの プルダウンメニューで

"Mackie Control"を選択する 入力、出力のプルダウンメニュー でL/Rそれぞれ

"ZOOM R16"を選択する

LIVEの右上のMIDIスイッチを押し、

MIDIマップモードに切り替える アサイン可能なインターフェース 要素が青色で強調されるので、

コントロールしたいパラメーター をクリックする

コントロールを割り当てたいR16の F1〜F5キーを押す

上記手順はLIVE7における手順を再現したものです。

お手持ちの LIVE のバージョンによっては、各メ ニューの名称などが異なる場合がございます。

詳しくは、お手持ちのLIVEのマニュアルを参照して ください。

1 1

3 3

4

2 2

HINT

F1～F5キーは次のキーを意味します。

F1 : ［AUTO PUNCH IN/OUT］ キー　 F2 : ［A-B REPEAT］ キー　

F3 : MARKER ［｜<<］ キー　 F4 : MARKER ［>>｜］ キー F5 : ［MARK/CLEAR］ キー
