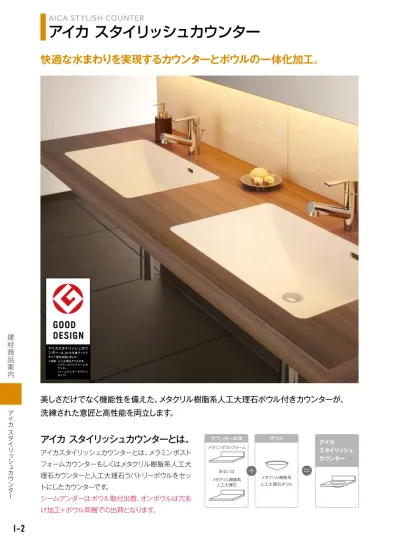

(1)I-2
建
材
商
品
案
内
ア
イ
カ
ス
タ
イ
リ
ッ
シ
ュ
カ
ウ
ン
タ
ー
美しさだけでなく機能性を備えた、メタクリル樹脂系人工大理石ボウル付きカウンターが、
洗練された意匠と高性能を両立します。
アイカスタイリッシュカウンターとは、メラミンポスト
フォームカウンターもしくはメタクリル樹脂系人工大
理石カウンターと人工大理石ラバトリーボウルをセッ
トにしたカウンターです。
シームアンダーはボウル取付出荷、オンボウルは穴あ
け加工+ボウル同梱での出荷となります。
快適な水まわりを実現するカウンターとボウルの一体化加工。
アイカ スタイリッシュカウンターとは。
メラミンポストフォーム
メタクリル樹脂系
人工大理石
あるいは
メタクリル樹脂系
人工大理石ボウル
ラバトリーボウル
(マーベデュール)
カウンター本体 ボウル
アイカ
スタイリッシュ
カウンター
=
+
アイカスタイリッシュカウ
ンター※は、2010 年度グッドデ
ザイン賞を受賞しました。
※対象:人工大理石ボウル付き
メラミンポストフォームカ
ウンター
〈シームアンダーデザイン
タイプ〉
(2)I-3
建
材
商
品
案
内
ア
イ
カ
ス
タ
イ
リ
ッ
シ
ュ
カ
ウ
ン
タ
ー
カウンターとボウルは継ぎ目の目立たない納まり
人工大理石ボウルのメリット
シームアンダー加工のメリット
奥行きのせまい手洗いカウンター
人工大理石ボウルをシームアンダー加工で一体的に接合したカウン
ターです。天板とボウル間の継ぎ目が目立たず、段差がないので、カビの
発生や雑菌の繁殖原因にもなる汚れ溜まりができません。
陶器製のボウルなどに比べ割れにく
く、運搬中や施工時のトラブルを軽減
します。
掃除がしやすい一体的な接合で衛生
的です。カビの繁殖原因にもなる汚れ
溜まりもありません。
小スペースやおしゃれな空間に、トレンドのオンボウルデザインカウン
ターも対応できます。
サークル(椀型)のボウルにて
対応。ボウルとカウンターの組
付けは現場にてお願いします。
※その際コーキング処理をお願
いします。
シームアンダーデザイン
オンボウルデザイン
人工大理石ボウル
方法特許
登録番号 特許4093805
メラミン
化粧板
マーベデュールボウル
マーベデュール
耐水MDF
マーベデュールボウル
絞り加工
メラミン
化粧板
人工大理石ボウル
ラバトリーボウル(マーベデュール)
メタクリル樹脂系
人工大理石
ボウルと同一素材(メタクリル
樹脂系人工大理石)なので、さ
らに一体感の高い意匠に仕上
がります。
シームアンダーボウル取付加工
では、耐水性に優れた樹脂加
工技術が施されています。
メタクリル樹脂系人工大理石
メタクリル樹脂系人工大理石
メラミンポストフォーム
マーベデュールボウル
絞り加工
メラミン
化粧板
マーベデュールボウル
マーベデュール
人工大理石ボウル
ラバトリーボウル(マーベデュール)
コーキング材
メラミン
化粧板
耐水MDF
マーベデュールボウル
絞り加工
メラミン
化粧板
マーベデュールボウル
マーベデュール
人工大理石ボウル
ラバトリーボウル(マーベデュール)
コーキング材
メタクリル樹脂系
人工大理石
「アイカスタイリッ
シュカウンター」
は、専用カタログ
(K633)をご用意
しています。
カタログNo.K633
カウンター柄:TJ-426K
メラミン化粧板
人工大理石ボウル
方法特許
登録番号 特許4093805
シームアンダーならではのフラッ
トな意匠を活かすシンプルなフ
ラットタイプも設定しています。
メラミンポストフォーム
ラバトリーボウル(アイカオリジナル)
フラットタイプ
ラバトリーボウル(コーリアン®)
絞り加工タイプ
詳しくは、
F-82
ページをご覧ください。
(3)I-4
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
モダンファニチャー・テイストで空間演出するポストフォームカウンター。
M o d e r n d e s i g n
E a s y m a i n t e n a n c e
F l e x i b i l i t y
C o l o r v a r i a t i o n s
厚さ80mmのモダンファニチャーのようなスタイ
リッシュでシンプルなゲート型のフォルム。それは機
能とともにインテリア空間にモダンな雰囲気を与え
てくれます。
ゲートスタイルカウンターは、水まわりにも使えて、し
かも熱にも強いメラミン化粧板を使用。このメラミン
化粧板の特性により、汚れても簡単に落とすことが
出来ます。忙しい女性にも嬉しいイージーメンテナン
ス・カウンターです。
ゲートスタイルでつくれるものは、キッチンカウン
ターだけではありません。ワークテーブルにしたり、
家具のようなウォッシュスタンドにしたり、住宅のい
たるところにフレキシブルにお使いいただけます。
カラーバリエーションはクイック柄に連動、特注柄にも
対応します。シンプルな柄を選んでも、印象的な柄を
選んでも、“自分らしいカラー”がきっと見つかります。
モダンデザイン
イージーメンテナンス
フレキシビリティ
カラーバリエーション
(4)I-5
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
C o m b i n a t i o n u s e
S i n g l e u s e
コンビネーション・ユース
シングル・ユース
アイカゲートスタイルカウンターは、造作カウンター納まりでは難しい用途・機能・家具調デザインを実現するイ
ンテリア部材で、オリジナルテーブルやベンチもオーダーメイドできます。天板と同じ厚み80mmの脚が耐荷重
性能を発揮します。
アイカ ゲートスタイルカウンターは、ラックやボウルなどと組み合わせ、収納機能やサニタリー機能をプラスする
ことが可能です。ミリ単位サイズオーダーや特注加工に対応しますので、メーカーを問わず自由にコーディネート
できます。
玄関ベンチ(W400mm) 表面材:TJ-684K(特注柄)
フロア:WK色(タフユカⅡ) 上框:WK色(タフユカⅡ同柄)
TVボード(W350mm)
表面材:TJY 2061K
ダイニングテーブル(W750mm)
表面材:TJY 2251K(特注柄・ヨコ木目柄)
洗面カウンター(W450mm)
表面材:TJ-2680K(特注柄・ヨコ木目柄)
(5)I-6
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
カウンター本体
H900×W900 ×L1,600 ¥ 164,400
合 計 価 格
¥ 164,400
カウンター本体
H720×W700 ×L1,590 ¥ 164,400
合 計 価 格
¥ 164,400
ストレートキッチン用テーブル 表面材:TJ-2054K
オフィス用テーブル 表面材(奥から):AY-1801BM、HJ-7158DN74、TJ-655K(全て特注柄)
(1台あたり)
ストレートキッチン用テーブル設計価格
オフィス用テーブル設計価格
フリータイプ
フリータイプ
※カウンターは
笠木タイプ 壁付タイプ フリータイプ の3種類が
あります。詳しくは、
I-9
〜
I-11
ページをご覧ください。
(6)I-7
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
カウンター本体
H930×W400 ×L2,570 ¥ 123,500
合 計 価 格
¥ 123,500
カウンター本体
H930×W400 ×L2,570 ¥ 123,500
合 計 価 格
¥ 123,500
カウンター本体
H2,100×W550 ×L1,715 ¥ 164,400
カウンター特注加工 φ125
穴あけ等 ¥ 3,000
合 計 価 格
¥ 167,400
※洗面カウンター、ライトは別途となります。
カウンター本体
H700×W600 ×L1,800 ¥ 108,700
合 計 価 格
¥ 108,700
笠木カウンター 表面材:TJ-511KQ 第一建設株式会社 笠木カウンター 表面材:TJY 363K
照明カウンター 表面材:TJ-664K(特注柄)
ヌックカウンター 表面材:JI-2575B(平成24年3月廃番柄)
第一建設株式会社
第一建設株式会社
中央住宅 戸建分譲事業部
笠木カウンター設計価格
笠木カウンター設計価格
照明カウンター設計価格
ヌックカウンター設計価格
笠木タイプ
笠木タイプ
特注品
壁付タイプ
(7)ダイニングテーブル ヌックカウンター 笠木/バー・カウンター ベンチ 書斎デスク
ローデスク TVボード ベッセル式洗面台
高さと奥行きの関係
長さの関係
97
0
400
800~900 450~500 400
70
0
4
0
0 670
4
0
0 700 85
0
35
0 720
500~600
4
0
0
500
36
0 700
30
0
30
0
~4
0
0
1人掛け
900~1100 1300~1600
2人掛け 3人掛け
1800~2100
I-8
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
壁付・フリータイプ W=900 L=1,800
L W
笠木タイプ W1=400
W2=300 L=2,600 下地壁厚:100mm
W1
W2
L
設計上のご注意
⚠
安全にご使用頂く為に厳守ください。
用途別サイズ目安
■耐荷重試験データ(たわみ量データ)
● 表面メラミン化粧板で木目柄を設定される場合、タテ木目・ヨコ木目で木目方向が異なります。事前にご確認ください。
● 構造上天板裏面・脚内側にはメラミン化粧板の貼り合わせ線が出ます、ご了解ください。
● たわみ量は下表を参考にしてください、重量物を長期間載せる用途には使用しないでください。
● 笠木タイプは必ず厚み
100mm
以上の下地壁を設置し、内側よりビス固定してください。
● 壁付けタイプで壁固定する場合、十分にビスが効く下地(厚み12㎜以上の合板など)を準備してください。
● 片脚仕様の場合必ず脚側の床固定と端部側の壁固定が必要です。十分にビスが効く下地(厚み
12mm
以上の合板な
ど)を準備してください。
● 壁付けタイプ・フリータイプ両脚仕様を床面固定せず可動テーブルとして設置される場合、転倒の危険が無い様にW・H
寸法のバランスを考慮し設計し、H≧Wの場合は必ず定転防止措置を講じてください。
● 壁付けタイプ・フリータイプの両脚仕様を、床面に固定せず可動テーブルとして使用する場合、天井裏面と各脚内側に
L
字
金具
2
ヶ所以上で補強が必要です。また、床面保護のためフェルト等を脚先端に貼付してください。
● 補強鉄芯が設置できない大きな穴加工は、強度不足となるため特注加工できません。
荷重 40kg 70kg 100kg 解圧時
変化量(mm) 0.75 1.30 1.89 0.35
荷重 40kg 70kg 100kg 解圧時
変化量(mm) 0.78 1.44 2.35 0.58
(8)ダイニングテーブル ヌックカウンター 笠木/バー・カウンター ベンチ 書斎デスク
ローデスク TVボード ベッセル式洗面台
高さと奥行きの関係
長さの関係
97
0
400
800~900 450~500 400
70
0
4
0
0 670
4
0
0 700 85
0
35
0 720
500~600
4
0
0
500
36
0 700
30
0
30
0
~
4
0
0
1人掛け
900~1100 1300~1600
2人掛け 3人掛け
1800~2100
L
H
W
R3
R3
R3
コンロ前壁部の
切り欠き加工は含まれません。
L
W
H
R3 R3
W
L
H
R3 R3
L
H
W
R3
R3
R3
コンロ前壁部の
切り欠き加工は含まれません。
L
W
H
R3 R3
W
L
H
R3 R3
I-9
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
笠木タイプ
下地壁厚(100mm以上)
駒木
W1
W2
タイプ別サイズ価格一覧
脚部 H W L 設計価格
片脚
※点線面は同柄木口貼り仕上げ
681〜980
250〜300 1,801〜2,400
¥94,900
2,401〜3,000
¥107,000
301 - 400 1,801〜2,400
¥103,700
2,401〜3,000
¥116,400
981〜1,280
250〜300 1,801〜2,400
¥99,300
2,401〜3,000
¥110,900
301 - 400 1,801〜2,400
¥110,900
2,401〜3,000
¥123,500
脚部 H W L 設計価格
両脚
※点線面は同柄木口貼り仕上げ
681〜980
250〜300 1,801〜2,400
¥127,900
2,401〜3,000
¥139,600
301 - 400 1,801〜2,400
¥137,900
2,401〜3,000
¥150,600
981〜1,280
250〜300 1,801〜2,400
¥136,200
2,401〜3,000
¥148,400
301 - 400 1,801〜2,400
¥152,200
2,401〜3,000
¥164,600
笠木タイプ
× 片脚/両脚
キッチン前に設置する
対面カウンター専用設計です。
○脚と天板の背面は段差の無い納まりです。
○対面カウンター使用を前提としているので、天板の前
後角部は小R加工(R3)を施してあります。
○補強用鉄芯は入っていません。
●製作可能範囲
天板・脚 共通厚み T: 80mm
天板 W: 250〜400mm L: 1,801〜3,000mm
脚 W: 247〜397mm H: 〜1,200mm
●同梱部材
・φ8×50mmダボ…5本(片脚)/10本(両脚)
・組立用接着剤…1個
・駒木 □49×t18…2個(片脚)/4個(両脚)
下地壁厚は100mm以上で設置してください。
W2(片持ち距離)は300mm以下としてください。
(9)H
W
L
R3
R3
R3
L W
H
R3
L W
H
R3
I-10
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
壁付タイプ
鉄芯
L字金具
駒木
壁
タイプ別サイズ価格一覧
○脚と天板の背面は段差の無い納まりです。
○壁付けを前提としているので、天板の前角部は小R加工
(R3)後面は化粧仕上げ貼りを施してあります。
○補強用鉄芯が入っていますので、切り欠き・穴あけ加工
時は注意してください。
●製作可能範囲
天板・脚 共通厚み T: 80mm
天板 W: 250〜900mm L: 400〜1,800mm
脚 W: 247〜897mm H: 〜1,200mm
●同梱部材
・φ8×50mmダボ…5本(片脚)/10本(両脚)
・組立用接着剤…1個
・駒木 □49×t18…2個(片脚)/4個(両脚)
TVボードや洗面など、壁面に背面を
ぴったりつける場合におすすめです。
壁付タイプ
× 片脚/両脚
脚部 H W L 設計価格
片脚/一方壁付用
※点線面は同柄木口貼り仕上げ
350〜680
250〜600
901〜1,200
¥88,900
1,201〜1,500
¥98,200
1,501〜1,800
¥106,500
601〜900
901〜1,200
¥101,000
1,201〜1,500
¥111,500
1,501〜1,800
¥118,600
681〜980
250〜600
901〜1,200
¥91,100
1,201〜1,500
¥100,400
1,501〜1,800
¥108,700
601〜900
901〜1,200
¥103,200
1,201〜1,500
¥113,700
1,501〜1,800
¥120,800
脚部 H W L 設計価格
両脚/一方壁付用
※点線面は同柄木口貼り仕上げ
350〜680
250〜600
901〜1,200
¥123,500
1,201〜1,500
¥133,000
1,501〜1,800
¥141,200
601〜900
901〜1,200
¥140,600
1,201〜1,500
¥151,700
1,501〜1,800
¥158,800
681〜980
250〜600
901〜1,200
¥127,900
1,201〜1,500
¥137,400
1,501〜1,800
¥145,600
601〜900
901〜1,200
¥145,100
1,201〜1,500
¥155,600
1,501〜1,800
¥162,700
(10)H
W
L
R3
R3
R3
L W
H
R3
L W
H
R3
L
W
H
R3
R3
R3
R3
L
W
H
R3
R3
L W
H
R3
R3
I-11
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
フリータイプ
鉄芯
駒木
タイプ別サイズ価格一覧
○脚と天板の前後は3mmの段差をつけた納まりです。
○両面の利用を前提としているので、天板の前後角部は
小R加工(R3)を施してあります。
○補強用鉄芯が入っていますので、切り欠き・穴あけ加工
時は注意してください。
●製作可能範囲
天板・脚 共通厚み T: 80mm
天板 W: 250〜900mm L: 400〜1,800mm
脚 W: 244〜894mm H: 〜1,200mm
●同梱部材
・φ8×50mmダボ…5本(片脚)/10本(両脚)
・組立用接着剤…1個
・駒木 □49×t18…2個(片脚)/4個(両脚)
対面カウンターやテーブルなど、
天板両側使用の場合におすすめです。
フリータイプ
× 片脚/両脚
脚部 H W L 設計価格
片脚/二方R加工
350〜680
250〜600
901〜1,200
¥91,600
1,201〜1,500
¥101,500
1,501〜1,800
¥110,300
601〜900
901〜1,200
¥103,200
1,201〜1,500
¥114,700
1,501〜1,800
¥119,700
681〜980
250〜600
901〜1,200
¥93,800
1,201〜1,500
¥103,700
1,501〜1,800
¥112,500
601〜900
901〜1,200
¥105,400
1,201〜1,500
¥116,400
1,501〜1,800
¥121,300
脚部 H W L 設計価格
両脚/二方R加工
350〜680
250〜600
901〜1,200
¥126,900
1,201〜1,500
¥136,800
1,501〜1,800
¥145,600
601〜900
901〜1,200
¥144,000
1,201〜1,500
¥155,600
1,501〜1,800
¥160,500
681〜980
250〜600
901〜1,200
¥131,300
1,201〜1,500
¥141,200
1,501〜1,800
¥150,600
601〜900
901〜1,200
¥148,400
1,201〜1,500
¥159,400
1,501〜1,800
¥164,400
(11)I-12
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
接着剤塗布
施工部材
施工・加工上のご注意
⚠
安全にご使用頂く為に厳守ください。
● 施工される床面・壁面が水平・垂直であることを確認ください。
● 現場加工はポストフォームカウンターと同様の木工工具で加工可能です
● 脚・天板は木ダボ(
L50mm
x
5
ヶ所/片脚)と同梱の接着剤で固定します。接着剤硬化後に所定の強度が発揮されま
すので組み付け直後の移動はご注意ください
● 接着剤を使用する際は換気、皮膚への付着や目に入らない様取り扱いには十分に注意してください。
● フロアへの脚固定は駒木はめ込み接着固定となります。
● 壁固定方法は壁ノミコミ納めとするか、L字金具による施工をお願いします。L字金具の取付ピッチは
600mm
以下と
してください。
● 床面に固定せず可動テーブルとして使用する場合、右写真のようにダボ固定と下記作業
1
,
2
,
3
を追加してください。
1
.脚天板木口への変性シリコーン系接着剤(
SE-1
)を塗布してください。
2
.天板裏面と各脚内側にL字金物を
2
箇所以上で補強してください。
3
.床面保護のためフェルト等を脚先端に貼り付けしてください。
ブラケット等をご使用いただく場合は、壁下地補強(12mm 以上の合板など十分強度のある下地)を行ってください。
注 : ブラケットの間隔寸法は、最大900mmです。それ以上になる場合は、ブラケットを1本追加してください。
Ø3.5 座グリ穴
55
10
15
30
4
20
15
55
4
R20
30
8
12 23
35
38
10
28
30 5
■ L字金具
■ カウンター施工用補助桟
KH-53W ¥6,600
CH-9344 (白)
¥1,500
CH-9344B (黒)
¥1,500
材 質 : PS樹脂成形品
サイズ : 上図・L400mm
同梱品/皿ビスφ3.5×20mm…20本
皿ビスφ3.5×60mm…20本
材 質 : 亜鉛ダイキャスト製 ・ 白色塗装/黒色塗装
サイズ : t4×55×55
同梱品/皿ビスφ3×40mm…4本
皿ビスφ3×16mm…8本
1セット (5本入り)
1セット (2個入り)
CH-9344B (黒)
CH-9344 (白)
(12)I-13
建
材
商
品
案
内
ア
イ
カ
ゲ
ー
ト
ス
タ
イ
ル
カ
ウ
ン
タ
ー
納期について
メラミン柄について
クイック柄
:
受注後
15
日後出荷
その他の柄:
受注後
15
日後出荷~
出荷日は A.M.11時までのアイカ受付に限ります。
(ご注文を受けた翌日から数えた日数になります。)
※土、日、祝日の休業日は出荷日に含まれません。
※受注後の形状、化粧板、数量、サイズ、納入先の変更はできません。
※受注単位1〜10本。1オーダー11本以上になる場合は、 各支店、営業所にお問い合わせください。
※年末、年始、夏期などの長期休暇にかかる納期は、各支店・営業所にお問い合わせください。
※万一、化粧板の在庫がない場合は、表記以上の納期がかかる事があります。
注)特注加工の内容によっては表記以上の納期がかかる事があります。
クイック柄の場合
クイック柄はカタログ巻末をご覧くださ
い。また、現物サンプルのご確認には、ク
イックオーダーシステムサンプル帳(
K626
)
をご用意しています。ゲートスタイルカウン
ターは小
R
対応柄からお選びください。
一般のメラミン柄の場合
クイック柄以外からお選びいただく
場合は、メラミン化粧板サンプル帳
(
M808
)からお選びください。柄に
よる対応可否につきましては別途お
問い合わせください。
カタログNo.K626 カタログNo.M808
特注対応について
特注対応についての詳細は、本カタログ・ポ
ストフォームカウンター特注加工案内ページ
をご覧ください。
表面材:K-6611KN(特注柄) 表面材:K-6621KN(特注柄) 表面材:TJY 2051K(クイック柄) 表面材:TJ-2680K(特注柄)
※メラミン化粧板を「タテ木目」柄で指定された場合は写真左、「ヨコ木
目」柄で指定された場合は写真右の木目方向となります。
※発注時に色記号(W・G)を指示してください。 ※天板裏面には同サイズの穴あけ加工がされています。(キャップは付きません)
コンロ前壁切り欠き加工(笠木仕様のみ)
¥7,500
/1ヶ所
A B
C
L
W
カット部は桟入れし補強
木口貼り(表面同柄)
R8
A・B寸法をご指示ください。
①対応可能な寸法範囲
A: W寸法の1/2以下
B: L寸法未満
※C(両端納まりの時):
壁厚を考慮して決定してください。
②切り欠き木口部は表面同柄の木口貼り加工済み。
③切り欠き内部は補強桟付け加工となります。
■ 配線穴キャップ(取付出荷) 材質 : ABS 樹脂
¥3,000/1ヶ所
KH-59W(ホワイト)
KH-59G(グレー)
CH-9370W(ホワイト)
CH-9370G(グレー)
■ 四角タイプ 外寸:100 × 51mm フタ厚み:3.5mm
取付穴サイズ:90 × 42mm
■ 丸タイプ
外寸:Φ72mm フタ厚み:3mm
取付穴サイズ:Φ 60mm
(13)I-14
建
材
商
品
案
内
アイカ和モダン
カラーバリエーション改定、艶有り仕上げの3柄はスクラッチレス仕様になります。
上質な漆調の粋床と、同素材パーツで和風空間をトータルコーディネート。
漆のような素材感を醸し出す粋床と、質感を揃えた
パーツにより、“粋”な床の間を演出します。
豊富なパーツ
美しい仕上がり
優れた物性
床板をはじめ、床柱、落とし掛け、幕板、付柱、雑巾
摺りなど、豊富なパーツをラインナップ。漆塗装よ
りもリーズナブルなコストで、空間をトータルコー
ディネートできます。
粋床(床板)
落とし掛け
付柱
床柱
幕板
見切り柱
艶有り仕上げ※
のメラミン化粧板を採用し、漆調の
風合を実現。上質な素材感で、伝統的な日本の美意
識や和の要素をモダンに仕上げます。
カラーバリエーションを見直しし、艶有り仕上げ品の表
面材をスクラッチレス仕様に変更。耐キズ性能が向上
しました。
※スクラッチレス仕様は全くキズがつかない商品ではありません。
※スクラッチレス仕様3柄は、一般メラミン化粧板仕様変更に伴い
品番変更させていただきます。
旧品番と新品番とでは若干の色調差があるため、隣り合う部位
で使用されますと違和感があります。ご注意ください。
(14)I-15
建
材
商
品
案
内
アイカ和モダン
1800
2400
1800
2400
部材名
粋床 typeZ
粋床 type20
落とし掛け
床柱
ジョリパットアート
部材名
粋床 typeZ
粋床 type20
幕板
床柱
ジョリパットアート
落とし掛けタイプ
幕板タイプ
(15)I-16
建
材
商
品
案
内
アイカ和モダン
尺モジュール A.M.11時までのアイカ受付 当日出荷
品 番 W L T 設計価格
YMC
□
M09N
600 1,350 20
¥14,700
YMC
□
M02N
600 1,800 20
¥16,200
YMC
□
M10N
900 1,350 20
¥21,000
YMC
□
M04N
900 1,800 20
¥26,000
尺モジュール 受注生産品7 日後出荷〜
品 番 W L T 設計価格
YMC
□
Y09N
600 1,350 80
¥27,300
YMC
□
Y02N
600 1,800 80
¥31,000
YMC
□
Y10N
900 1,350 80
¥37,800
YMC
□
Y04N
900 1,800 80
¥38,900
メーターモジュール 受注生産品5 日後出荷〜
品 番 W L T 設計価格
YMC
□
M05N
600 1,000 20
¥18,900
YMC
□
M06N
600 2,000 20
¥31,000
YMC
□
M07N
1,000 1,000 20
¥27,300
YMC
□
M08N
1,000 2,000 20
¥45,200
メーターモジュール 受注生産品7 日後出荷〜
品 番 W L T 設計価格
YMC
□
Y05N
600 1,000 80
¥22,100
YMC
□
Y06N
600 2,000 80
¥40,500
YMC
□
Y07N
1,000 1,000 80
¥36,800
YMC
□
Y08N
1,000 2,000 80
¥54,600
ポストフォーム用メラミン化粧板
パーティクルボード
突付け部
R1.5
20
W=600・900・1000
バッカー
断面図
=同柄メラミン化粧板木口貼り
柄方向
L
W
平面図
※現地化粧用メラミン化粧板同梱(サイズ:W70×カウンターL寸法)
断面図
=同柄メラミン化粧板木口貼り
柄方向
L
W
平面図
L
20
両木口
同柄メラミン化粧板貼り
裏面バッカー貼り
基材:パーティクルボード
R1.5
柄方向
突付け部
W
ポストフォーム用メラミン化粧板
パーティクルボード
突付け部
R1.5
20
W=600・900・1000
バッカー
断面図
=同柄メラミン化粧板木口貼り
柄方向
L
W
平面図
※現地化粧用メラミン化粧板同梱(サイズ:W70×カウンターL寸法)
断面図
=同柄メラミン化粧板木口貼り
柄方向
L
W
平面図
20
60
80
両木口
同柄メラミン化粧板貼り
裏面バッカー貼り 基材:パーティクルボード
同梱部材
(現場にて接合)
R1.5
R1.5
柄方向
20
L
W
粋床 type20
粋床 typeZ
※出荷日はA.M.11時までのアイカ受付に限ります。 ※土、日、祝日の休業日は出荷日に含まれません。 ※温度・湿度により寸法変化することがございますのでご注意ください。
表面材:ポストフォーム用メラミン化粧板
裏 面:バッカー貼り
木 口:両木口同柄メラミン化粧板貼り
基 材:パーティクルボード
同色木口貼り材 2枚同梱(現場加工用)
表面材:ポストフォーム用メラミン化粧板
裏 面:バッカー貼り
木 口:両木口同柄メラミン化粧板貼り(同梱部材は切放し仕様)
基 材:パーティクルボード
(16)I-17
建
材
商
品
案
内
アイカ和モダン
尺モジュール 受注生産品5 日後出荷〜
品 番 W L T 設計価格
YMC
□
L09
600 1,350 80
¥26,300
YMC
□
L02
600 1,800 80
¥28,900
YMC
□
L10
900 1,350 80
¥31,500
YMC
□
L04
900 1,800 80
¥35,700
A.M.11時までのアイカ受付 当日出荷
品 番 設計価格 梱包内容
YMC
□
Z05
¥14,400
奥用・側用各1本
メーターモジュール 受注生産品5 日後出荷〜
品 番 W L T 設計価格
YMC
□
L05
600 1,000 80
¥23,100
YMC
□
L06
600 2,000 80
¥36,800
YMC
□
L07
1,000 1,000 80
¥29,400
YMC
□
L08
1,000 2,000 80
¥47,300
ポストフォーム用メラミン化粧板
パーティクルボード
突付け部
R1.5
20
W=600・900・1000
バッカー
断面図
=同柄メラミン化粧板木口貼り
柄方向
L
W
平面図
※現地化粧用メラミン化粧板同梱(サイズ:W70×カウンターL寸法)
断面図
=同柄メラミン化粧板木口貼り
柄方向
L
W
平面図
ポストフォーム用メラミン化粧板
W=150・300・450
14
R1.520
耐水MDF バッカー
突付け部
R1.5
6
=同柄メラミン化粧板木口貼り
柄方向
L
W
断面図
平面図
19
80
R3
19
W=600・900・1000
R3
ポストフォーム用メラミン化粧板
耐水MDF
19
80
両木口
同柄メラミン化粧板貼り
基材:耐水MDF
R3
柄方向
19
L
W
R3
耐水MDF
9
2020
耐水MDF
15
9
9
5 5
3
6
5
2020
15
9
3 6
奥用
平面図
断面図
平面図
断面図
側用
ウレタン塗装
ウレタン塗装
粋床 typeL
雑巾摺り
※新品番は平成29年12月より受注開始となります。 ※雑巾摺りは表面材近似の単色となります。
274SM(SAI 274KM)、
174SM(SAI 174KM)、
931SM(SAI 931KM)は
平成29年11月末にて受注停
止、在庫なくなり次第廃番と
させていただきます。
174NM
SAI 174KMN 629TH TJ-629K
274NM
SAI 274KMN 931NM SAI 931KMN
カラーバリエーション ※品番内■には化粧板略号(例:274SM)を入れてください。
粋床
雑巾摺り
表面材:ポストフォーム用メラミン化粧板
木 口:両木口同柄メラミン化粧板貼り
基 材:耐水MDF
奥用:W15×L2,020×H9mm
側用:W15×L2,020×H9mm
表面材:ウレタン塗装(点線部) 芯材:耐水 MDF
(17)I-18
建
材
商
品
案
内
アイカ和モダン
受注生産品7 日後出荷〜
品 番 W L 設計価格
YMCA
□
A01R
90×90 1,800
¥23,800
YMCA
□
A02R
90×90 2,000
¥30,400
YMCA
□
A03R
84×90 1,800
¥23,800
YMCA
□
A04R
84×90 2,000
¥30,400
受注生産品7 日後出荷〜
品 番 W L T 設計価格
YMCA
□
B01
140 1,800 20
¥29,900
YMCA
□
B02
140 2,000 20
¥37,500
受注生産品7 日後出荷〜
品 番 W L 設計価格
YMCA
□
CN
90×90 2,700
¥48,600
断面図
1,800/2
,000
R3
R1.5
R1.5
90
90/84 13
13
耐水MDF
ポストフォーム用メラミン化粧板
断面図
R3
1,800/2
,000
140
20
耐水MDF
ポストフォーム用メラミン化粧板
R3
90
90 13
耐水MDF
ポストフォーム用メラミン化粧板
R3
R3
R3
R3
90
2,
70
0
断面図
表面材:ポストフォーム用メラミン化粧板
芯 材:耐水MDF
表面材:ポストフォーム用メラミン化粧板
芯 材:耐水MDF
※施工用L金具(KH-7)同梱
落とし掛け
幕板
床柱
※出荷日はA.M.11時までのアイカ受付に限ります。 ※土、日、祝日の休業日は出荷日に含まれません。 ※温度・湿度により寸法変化することがございますのでご注意ください。
(18)I-19
建
材
商
品
案
内
アイカ和モダン
174NM
SAI 174KMN
274NM
SAI 274KMN 931NM SAI 931KMN
受注生産品7 日後出荷〜
品 番 W L T 設計価格
YMC
□
DN
90 3,000 18.8
¥13,500
YMC
□
EN
90 3,000 15.8
¥12,200
受注生産品7 日後出荷〜
品 番 W L T 設計価格
YMCA
□
DN
100 2,700 20
¥26,800
100
20
R10 耐水MDF
ポストフォーム用メラミン化粧板
100
2,
70
0
断面図
付柱(縦)
付柱(横)
18
.8
付柱(縦)
15
.8
90
90
付柱(横)
R1.5 R1.5
R1.5
R1.5
耐水MDF
耐水MDF
ポストフォーム用メラミン化粧板
ポストフォーム用メラミン化粧板
断面図
表面材:ポストフォーム用メラミン化粧板
芯材:耐水MDF
表面材:ポストフォーム用メラミン化粧板
芯 材:耐水MDF
見切り柱
付柱
※新品番は平成29年12月より受注開始となります。 ※雑巾摺りは表面材近似の単色となります。
629TH
TJ-629K
カラーバリエーション ※品番内■には化粧板略号(例:274SM)を入れてください。
落とし掛け
幕板・床板
見切り柱
付柱
274SM(SAI 274KM)、
174SM(SAI 174KM)、
931SM(SAI 931KM)は
平成29年11月末にて受注停
止、在庫なくなり次第廃番と
させていただきます。
(19)I-20
建
材
商
品
案
内
蓄熱暖房機用
カウンターユニット
耐熱性に優れたメラミン系カウンターで、蓄熱暖房機周辺を有効活用。
メラミン系カウンターなら、熱、乾燥などの条件をクリア。
蓄熱暖房機は床置きで比較的大型、
その空間を有効利用したい……。
でも、暖房機の上にカウンターを
設置するのは良くないのでは……。
優れた物性のメラミンカウンターなら大丈夫。
室内美観を損なうこともなく、蓄熱暖房機の
デッドスペースを有効活用できます。
天然木無垢集成カウンターでは…
天然木無垢集成カウンターは蓄熱暖房機の
放熱により、木材中の含水率変化などが発生
し、反りや、割れが起こりやすくなります。
蓄熱暖房機とは?
深夜電力を利用して輻射熱で部屋全体をムラなく暖める経済的な
暖房機です。環境に優しい暖房機として、高断熱住宅や、オール電
化住宅に注目されています。石油ストーブのような点火・消化時の
臭いもなく、空気の乾燥も少ないので、ちいさなお子様をはじめ、
ご家族のみなさまにうれしい快適な暖房機です。
(20)I-21
建
材
商
品
案
内
蓄熱暖房機用
カウンターユニット
天板+支持金具のシンプルな組み合わせ。
2種類のカウンタータイプから選べます。
意匠性と安全面に配慮した門型タイプ。
ブラケットタイプ
ポストフォームカウンタータイプ
バリューエッジカウンタータイプ
シェルフタイプ
ポストフォームカウンタータイプ
天板にはアイカ独自の小Rポストフォーム部材を採
用。表裏一体曲げ加工が継ぎ目の無い天板を実現
しました。
天板にはバリューエッジ部材を採用、木口・裏面
はエナメル塗装仕上、両側の角もR仕上げにして
います。
天板・側板部材にもアイカ独自の小Rポストフォー
ム部材を採用。継ぎ目の無い高級感あふれる仕
様です。
KXA
TYPE
KXA
TYPE
PNW
TYPE
※耐荷重の目安(30kg程度)を守って使用してください。
※暖房中はカウンター表面が40℃以上になる場合がありますので、物を乗せる場合はご注意ください。植物や金魚鉢等の観賞用生物の
入ったケースを置くと、熱がこもり、枯れたり、死んでしまう場合がありますので、乗せないでください。
※カウンターの上に直接テレビ・電話機・FAXなどの電化製品を乗せないでください。故障の原因となることがあります。
※暖房中はブラケット表面温度が60℃以上になることがあります。触られる場合は低温やけどにご注意ください。
※カウンター端部で頭をぶつけるとケガをする恐れがありますのでご注意ください。
使用上のご注意
(21)I-22
建
材
商
品
案
内
蓄熱暖房機用
カウンターユニット
KXA
PNW
TYPE
TYPE
ポストフォームカウンタータイプ
バリューエッジカウンタータイプ
ブラケットタイプ
ブラケットタイプ
ブラケット(同梱) L金具(同梱)
天板にはアイカ独自の小Rポストフォー
ム部材を採用。表裏一体曲げ加工が継
ぎ目の無い天板を実現しました。
天板にはバリューエッジ部材を採用、木
口・裏面はエナメル塗装仕上、両側の角
もR仕上げにしています。
(22)32
350
ポストフォーム用メラミン化粧板
耐水MDF
R3
R3
▲部:表面同材 木口共貼り
L
35
0
柄方向
■天板平面図
部:メラミン化粧板 ━━━ 部:エナメル塗装仕上
L
35
0
R20※
柄方向
R20※
■天板平面図
断面詳細図
断面形状図
A:逆テーパー面
B:ボーズ面
C:ストレート面
C:ストレート面
▲部が
A・
B・
Cの場合は△部は
Cとなります。
28
28
▲部 △部
▲部が
H・
Iの場合は△部は
Hとなります。
H:糸面(C1)
H:糸面(C1)
I:シャープ面(C1)
▲部 △部
切り放し
※B形状はR50
図中 ーーーー は、
切り放し面を表します。
I-23
建
材
商
品
案
内
蓄熱暖房機用
カウンターユニット
受注生産品5 日後出荷
品 番 W L T 設計価格
KXA
□
11BVT
350 1,200 32
¥39,200
KXA
□
11CVT
350 1,500 32
¥43,600
KXA
□
11DVT
350 1,810 32
¥48,000
受注生産品5 日後出荷
品 番 W L T 設計価格
PNW
□
*
7BT
350 1,200 28
¥33,100
PNW
□
*
7CT
350 1,500 28
¥37,500
PNW
□
*
7DT
350 1,800 28
¥40,900
品番内■に巻末クイック柄の化粧板略号を記入の上ご発注ください。
( に対応) ※★▲印の柄は不可
品番内■に化粧板略号を記入の上ご発注ください。
選定可能な化粧板記号はバリューエッジ 18 柄に準じます。
柄情報および断面詳細図は、
G-3
ページをご覧ください。
品番内*には、エッジ断面形状(
A・B・C・H・I)が入ります。
ポストフォームカウンタータイプ
バリューエッジカウンタータイプ
○梱包・体裁:1品番 1梱包
○部 材 内 容:カウンター本体、専用ブラケットセット(KH-57)同梱
○梱包・体裁:1品番 1梱包
○部 材 内 容:カウンター本体、専用ブラケットセット(KH-57)同梱
KH-57W ¥9,000
/ セット
材質:スチール製・白色メラミン焼付塗装仕上
※ブラケット(2本/200×300×30)、L金具(2本/55×55×20)、ビス付き(φ5×60・φ4×20)
※水廻りでのご使用はお避けください。サビが発生する事があります。
※ブラケットセット単体でも販売しております。
※KH-57は在庫無くなり次第廃番となります。
天板と壁面の固定は同梱の
専用ブラケットセットにて行います。
※ブラケットは必ず両サイドに設置し、ブ
ラケット/L金具、およびL金具間の距離
は400mm〜600mm(最大)とし、必ず4
点以上でとめてください。
※出荷日はA.M.11時までのアイカ受付に限ります。 ※土、日、祝日の休業日は出荷日に含まれません。 ※温度・湿度により寸法変化することがございますのでご注意ください。
※ブラケット等をご使用いただく場合は、壁下地補強(12mm以上の合板など十分強度のある下地)を行ってください。
専用ブラケットセット(同梱)
推奨柄バリエーション
推奨柄バリエーション
6001N 4308X 2215TH
5414N 558TW 559TW
エッジ色SW エッジ色SW エッジ色OW
2215TH
平成28
年7
月発売予定
(23)I-24
建
材
商
品
案
内
蓄熱暖房機用
カウンターユニット
○現場組みつけタイプですので、設置済みの蓄熱
暖房機への取り付けも行い易いです。
○側板部材の背面は10mmの切り欠き加工済み、
巾木もスッキリ納まります。
○本体の壁面固定は側板・天板内側より同梱のL
金具を使用します。(側板固定用L金具は状況に
応じて床面に使用可能です。)
※サイズ特注は対応不可となります。
※L金具をご使 用いただく場 合は、壁下地補強
(12mm以上の合板など十分強度のある下地)を
行ってください。
KXA
TYPE
ポストフォームカウンタータイプ
シェルフタイプ
天板・側板部材にもアイカ独自の小Rポ
ストフォーム部材を採用。継ぎ目の無い
高級感あふれる仕様です。
L金具(同梱)
切り欠ぎ加工 L金具(同梱)
(24)9
2020
15
9
9
5 5
3
6
5
2020
15
9
3 6
■天板平面図
■側板(右)平面図
断面詳細図
断面詳細図
※側板(左)は対称となります。
13 35
0
2
20
50
80
11
柄方向
①ダ ボ 穴:4ーφ7.8mm 深さ16mm
②L金具穴:4ーφ2.8mm 深さ16mm
L
〃 〃 〃
45 45
②
①
32
350
ポストフォーム用メラミン化粧板
耐水MDF
R3
R3
R3
R3
32
320
ポストフォーム用メラミン化粧板
耐水MDF
①ダ ボ 穴:2ーφ7.8mm
深さ16mm
310 10
50
220
320
50
柄
方
向
83
0
10
0
32
21
13
①
①
○部材イメージ
天板
支持棒
サイズ:32×45
(同柄メラミン貼り)
L金具(CH-9344)
L金具(CH-9344)
L金具(KH-7)
側板(右)
側板(左)
I-25
建
材
商
品
案
内
蓄熱暖房機用
カウンターユニット
受注生産品10 日後出荷
品 番 W L H 設計価格
KXA
□
TS
350 1,200 862
¥75,600
KXA
□
TM
350 1,540 862
¥85,600
KXA
□
TL
350 1,890 862
¥96,000
品番内■に下記の化粧板略号を記入の上ご発注ください。
○梱包・体裁:1品番 2梱包
○部 材 内 容:カウンター本体、側板(左右各1枚)・
施工金物(CH-9344・KH-7)・ダボ・接着剤 同梱
※設計時に必ず設置する暖房機のサイズ・仕様を確認いただき、推奨離隔距離をとるようにしてください。
※ブラケット・ L金具を固定する下地には12mm以上の合板を使用してください。石膏ボード下地の場合、
施工後にゆるみ、ガタツキが発生します。
※蓄熱暖房機の機種によっては、シェルフタイプの支持棒が干渉することがあります。あらかじめご確認く
ださい。
※柄替え特注で、メラミン柄のマット仕上げ(G)・艶有り仕上(M)に変更する場合は、暖房機の放熱による
影響で浪打ちが目立つ場合があります。指定の際は充分にご注意ください。
※反りにくい構造になっていますが、使用時の若干の反りはご容赦ください。
※ダボには必ず接着剤を注入してください。
※カウンター基材の割れ防止の為、ビスうちの
際は必ず施工説明書に記載の下穴をあけ
てください。
※必ず専用の金物を指定の位置に取り付けて
ください。
※反り防止の為、必ず同梱のL金具での固定
を行ってください。
設計上のご注意 施工上のご注意
シェルフタイプ柄バリエーション
ポストフォームカウンタータイプ
※出荷日はA.M.11時までのアイカ受付に限ります。 ※土、日、祝日の休業日は出荷日に含まれません。 ※温度・湿度により寸法変化することがございますのでご注意ください。
5414N 2215TH 558TW 559TW
(25)32
W=250
耐水MDF
R3
R3
ポストフォーム用
メラミン化粧板
16
32
W
=
250
L=600・900・1,200
50
50
木目方向
ポストフォーム加工面
ノノ
ノノ
KXA カウンター
(取付加工済み)
W=200~250
施工用金具
3ヶ所
厚み:32mm限定
(KXA・UZA・RDA)
巾:200~250mm
長さ:600~1,800mm
差し込むだけで
十分に固定
W
I-26
建
材
商
品
案
内
オ
ー
プ
ン
棚
用
カ
ウ
ン
タ
ー
品 番 W L T 設計価格
KXA
□
14JK
250 600 32
¥27,000
KXA
□
14AK
250 900 32
¥27,000
KXA
□
14BK
250 1,200 32
¥30,300
品番内■に巻末クイック柄の化粧板略号を記入の上ご発注ください。
( に対応) ※★印の柄は不可
施工用金具が見えない美しい納まり。デザイン重視のオープン棚。
施工用金物を壁面に取り付けて差し込むだけの簡単施工。
施工後は金物が見えないため、スッキリと棚板が納まります。
表裏完全巻き込みのポストフォームカウンター
KXAに、壁付け金具を加工付きでセットにしま
した。
オープン棚金具加工(特注加工)
¥5,000/3カ所セット
品番 KH-9 : ¥4,100
3カ所セットビス付き
オープン棚金具セット
※棚板の耐荷重は全サイズ10kg以下です。
※石こうボード面への直接施工はしないでください。
※施工用金具をご使用いただく場合は、壁下地補強(12mm
以上の合板など十分強度のある下地)を行ってください。
KXA
TYPE
用途例 ●棚板カウンター
出荷日
A.M.11時までのアイカ受付 14日後出荷
※土、日、祝日の休業日は出荷日に含まれません。
金具取り付け加工済み
金具セット(KH-9)付き
左右同色木口貼り仕上げ
■形状図面
※温度・湿度により寸法変化することがございますのでご注意ください。 ※差し込み固定のため若干のグラツキが発生します。
加工詳細情報は、
J-18
ページをご参照ください。
(26)(27)
