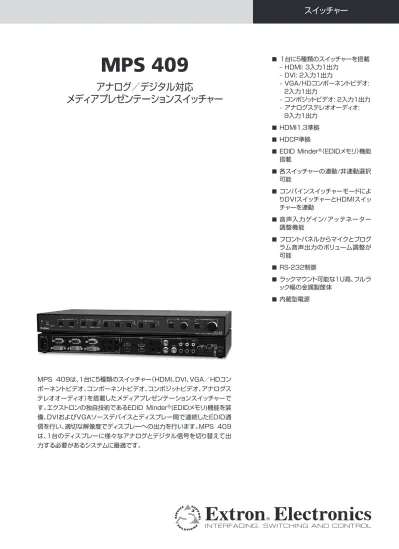

スイッチャー MPS 409 アナログ / デジタル対応メディアプレゼンテーションスイッチャー n 1 台に 5 種類のスイッチャーを搭載 HDMI: 3 入力 1 出力 DVI: 2 入力 1 出力 VGA/HD コンポーネントビデオ : 2 入力 1 出力コンポジットビデオ : 2 入力 1

(1)

スイッチャー

n １台に５種類のスイッチャーを搭載 – HDMI: 3入力１出力 – DVI: 2入力1出力 – VGA/HDコンポーネントビデオ: 2入力１出力 – コンポジットビデオ: 2入力１出力 – アナログステレオオーディオ: 9入力１出力 n HDMI1.3準拠 n HDCP準拠

n EDID Minder®_{（EDIDメモリ）機能}

搭載 n 各スイッチャーの連動/非連動選択可能 n コンバインスイッチャーモードによりDVIスイッチャーとHDMIスイッチャーを連動 n 音声入力ゲイン/アッテネーター調整機能 n フロントパネルからマイクとプログラム音声出力のボリューム調整が可能 n RS-232制御 n ラックマウント可能な1U高、フルラック幅の金属製筐体 n 内蔵型電源

MPS 409

MPS 409は、１台に５種類のスイッチャー（HDMI、DVI、VGA／HDコンポーネントビデオ、コンポーネントビデオ、コンポジットビデオ、アナログステレオオーディオ）を搭載したメディアプレゼンテーションスイッチャーで

す。エクストロンの独自技術であるEDID Minder®_{(EDIDメモリ)機能を装}

備、DVIおよびVGAソースデバイスとディスプレー間で連続したEDID通信を行い、適切な解像度でディスプレーへの出力を行います。MPS 409 は、１台のディスプレーに様々なアナログとデジタル信号を切り替えて出力する必要があるシステムに最適です。

アナログ／デジタル対応

メディアプレゼンテーションスイッチャー

(2)

概要

MPS 409は、様々なデジタルおよびアナログ信号フォーマットに対応するメディアプレゼンテーションスイッチャーです。1台に５種類のスイッチャー（エンベディッドオーディオ対応HDMI:3入力1出力、DVI:2入力1出力、VGA/HDコンポーネントビデオ:2入力1出力、コンポジットビデオ:2入力1出力、アナログステレオオーディオ:9入力1出力）を搭載しています。 MPS 409は、用途に合わせて設定できる3種類のスイッチャーモードを装備、柔軟な信号ルーティングを行います。コンバインスイッチャーモード、シングルスイッチャーモード、セパレートスイッチャーモードから選択できます。

また、エクストロン独自の技術であるEDID Minder®_(EDID

メモリ)機能を搭載、ディスプレーと入力ソースデバイス間で連続的にEDID通信を行いEDID情報を保持します。これにより、DVIおよびVGAソースデバイスがスイッチャーの出力を通じてディスプレーと接続されていない場合にソースデバイスの電源を投入した場合でも、ソースデバイスは正常に起動し適切な解像度で出力することが可能になります。EDID Minder®_{はVGA入力信号に対して常に機能します。DVI入} 力では選択設定が可能です。HDMI入力ではEDID情報はパススルーされます。 HDMIとDVIの入力および出力はHDCPに準拠しており、コンテンツ保護されたメディアにも対応します。HDMIポートは常に HDCPに準拠していますが、DVIポートは、HDCP対応/非対応を選択することができます。 MPS 409は、１台のディスプレーに様々なアナログとデジタルの映像と音声信号を切り替えて出力する必要がある会議室、教室、研修施設、レンタル/ステージなどの用途でご使用いただけます。 3種類のスイッチャーモード • コンバインスイッチャーモード－上図に示したように最大5系統のDVIとHDMIソースをルーティングして、HDMI ケーブルでディスプレーに出力します。音声信号は、Φ3.5ステレオジャックから入力してプログラム音声出力から出力されます。 • シングルスイッチャーモード－ 9入力1出力スイッチャーとして連動して切り替えを行ないます。音声は映像 と対応する入力信号を該当する出力先へルーティングして出力します。音声信号はプログラム音声出力からも出力され、入力選択されていないグループの出力はミュートされます。 • セパレートスイッチャーモード－入力切り替えを非連動で行います。すなわち、4種類の独立したビデオスイッチ ャーとして操作することができます。プログラム音声は、入力選択されていないグループからでも出力することができます。 OUTP UT HDMI 3 1 2 OUTPUT 1 2 3 100-240V ~ 0.2A 50/60 Hz 2 1 OUTP UT OUTP UT VGA/YUV DVI-D 1 2 OUTP UT 1 2 OUTP UT 2 1 LEVEL MI C +48VLINE ON OF F MIC/LINE 12 ON +-+ -+ R L PROGRAM AUDIO OUT MIC/L INE IN RS-232Rx Tx OUTP UT 1 2 1 2 OUTP UT VIDEO L R R L R L XPA 1002 1 2LIMITER/PROTECT SIGNAL OVER TEMP ON OFF DISPLAY MUTE SCREENUP SCREEN DOWN VCR DVD DOCCAM LAPTOP PC 1 31 42 31 42 31 42 2 3 100 LINK ACT COMIR INPUTRELAY TXRX R IPL 250 ® XPA 1002 パワーアンプ SI 28 コンパクトスピーカー音声音声音声ブルーレイプレーヤー RS-232 TCP/IP TouchLink™ コントロールシステムマイクプロジェクター HDMI HDMI PC（DVI出力） MPS 409 メディアプレゼンテーションスイッチャー DVI

様々なスイッチング機能

(3)

特長

n １台に５種類のスイッチャーを搭載 - HDMI: 3入力１出力 - DVI: 2入力１出力 - VGA/HDコンポーネントビデオ: 2入力１出力 - コンポジットビデオ: 2入力１出力 - アナログステレオオーディオ: 9入力１出力 n HDMI1�3準拠 - HDMI1.3の規格（最大データレート6.75 Gbps、Deep Color、リップシンク、HDロスレスオーディオフォーマット）に対応しています。 n HDCP準拠 - コンテンツ保護されたソースに対応、他の HDCP対応機器との互換性があります。

n EDID Minder®（EDIDメモリ）機能 - 接続されたソースデ

バイスとディスプレー間でEDID通信を行いEDID情報を保持します。自動モードでは、接続されたディスプレーのEDID 情報を保存して映像入力信号に適用します。ユーザー設定モードは、設定済みのEDID情報、あるいはユーザーが保存した設定内容を選択して映像入力信号に適用します。EDID Minder®_{機能によりDVIやVGAソースデバイスと連続した} EDID通信を行い適切な解像度でディスプレーへの出力が可能になります。 n 様々なスイッチャーモード - ユーザー設定可能な3種類のスイッチャーモードを装備、柔軟なシステム設計が行えます。シンプルな切り替えを行なう場合は、シングルスイッチャーモードを使用します。選択された1系統の入力ソースをルーティングして指定の出力先から出力します。入力選択されていない他のグループの出力はミュートされます。セパレートスイッチャーモードを選択するとMPS 409は1か所から制御可能な4種類の独立したビデオスイッチャーとして機能します。コンバインスイッチャーモードは、DVIスイッチャーとHDMIスイッチャーを組み合わせて1台の5入力1出力デジタルスイッチャーとして機能します。 n コンバインスイッチャーモードにより、DVI入力をHDMI出 力から出力可能 - 最大5系統のDVIとHDMIソースを連動 してHDMI出力から出力することができます。ケーブル配線が簡素化され設置時間も短縮できます。 n 入力ケーブルイコライズ調整機能 - 入力デジタル信号を自動的に調整してケーブルやソース信号に起因するHDMIや DVI信号の損失を補償します。 n 音声入力ゲインおよびアッテネーター調整機能 - 入力毎にゲインとアッテネーターの調整を行いソース信号を切り替える際の音量の差を解消します。 n 音声と映像信号との連動/非連動 - 音声信号は映像信号と連動または非連動の選択が可能で、独立したオーディオスイッチャーとして音声を切り替えることができます。 n フロントパネルからマイクとプログラム音声のボリューム 調整が可能 - フロントパネルからマイクとプログラム音声 出力のボリュームを個別に調整することができます。オーディオプリアンプを使用する必要がありません。 n トークオーバー機能搭載、マイク入力信号が検出された場 合にプログラム出力が自動的に減衰 - マイク入力信号が検 出された場合にプログラム出力を自動的に小さくします。この機能により単体のダッキング用プロセッサーを使用する必要がありません。 n マイク/ラインレベル入力 - マイクまたはラインレベル音声信号に対応します。 n 48 Vファントム電源 - コンデンサーマイク用の48 Vファントム電源を装備しています。 n 外付け周辺機器用にHDMIおよびDVI出力からDC 5 V、 250 mAの電力を供給 n フロントパネルセキュリティロックアウト機能 - フロントパネルからの不正な操作を防止します。ロックアウトモード中は、特別なボタン操作によりモード解除をしない限りフロントパネルから操作することができません。 n RS-232制御 - リアパネルのRS-232ポートを使用してコントロールシステムから制御することができます。Extron SIS™（Simple Instruction Set)により迅速かつ簡単にプログラミングできます。

n ラックマウント可能な1U高、フルラック幅の金属性筐体

(4)

TRIM HERE TRIM HERE

システム例

教室教室のA/Vシステムには通常、DVI出力を装備したパソコン、DVDプレーヤーや地デジチューナーなどの設備があり、１台のディスプレーに接続されています。教室では、A/V機器をシンプルに操作できることが重要です。MPS 409は、アナログとデジタルソースの切り替えがワンタッチで行なえるシングルスイッチャーモードを装備しています。シングルスイッチャーモードに設定している場合、MPS 409は、９入力１出力スイッチャーとして動作します。９入力の中から１系統を選択すると選択された入力がルーティングされ、該当するグループの出力先から出力されます。その間、他グループの出力はミュートされます。このような環境では、１台のMPS 409を複数のシングルフォーマットスイッチャーの代わりとして使用できます。 研修室 一般的な研修室には、マイク、デジタル出力を装備したパソコンあるいはノートパソコン、DVDプレーヤーおよびブルーレイディスクプレーヤーなどの設備があります。このような設備環境でスムーズなプレゼンテーションを行うためには、１か所から複数のデジタル信号を切り替えることが重要です。MPS 409のコンバインスイッチャーモードは、すべてのDVIとHDMI信号をルーティングしてHDMI 出力からディスプレーへ出力します。これにより、配線が簡素化され設置時間も大幅に短縮されます。マイクとデジタルソースからの音声は、ローカルおよびプログラム音声出力から出力されます。音量調整とミュート操作はフロントパネルから簡単に行えます。MPS 409の導入によりシングルフォーマットのみに対応したスイッチャーを複数設置する必要がなく、またオーディオプリアンプも必要ありません。

(5)

TRIM HERE TRIM HERE

主な仕様

映像 - VGA 映像帯域 ��350 MHz（-3 dB） 映像 - HDMI 最大データレート��6.75 Gbps(2.25 Gbps/色) 最大ピクセルクロック ��225 MHz 解像度範囲 ��最大1920×1200または1080p @ 60 Hz、または720p/1080i @ 120 Hz フォーマット ��RGBおよびYCbCrデジタルビデオ 規格 ��DVI 1.0、HDMI 1.3、HDCP 1.1 映像 - DVI 最大データレート��4.95 Gbps(1.65 Gbps/色) 最大ピクセルクロック ��165 MHz 解像度範囲 ��最大1920×1200または1080p @ 60 Hz フォーマット ��RGBおよびYCbCrデジタルビデオ 規格 ��DVI 1.0、HDMI 1.2、HDCP 1.1 映像 - コンポジットビデオ 映像帯域 ��300 MHz(-3 dB) 映像入力 信号タイプ/数 VGA入力 ...VGA-QXGA RGBHV、RGBS、 RGsB、RsGsBs、HDコンポーネントビデオ(Y、R-Y、B-Y) 2系統 DVI入力 ...シングルリンクDVI-D(またはHDMI) 2系統 HDMI入力 ...HDMI(またはシングルリンクDVI-D) 3系統 コンポジットビデオ入力 ...NTSC/PAL/SECAMコンポジットビデオ 2系統 入力レベル VGA入力 ...1.0 Vp-p（コンポーネントビデオ Y信号） 0.7 Vp-p（RGB、コンポーネントビデオ R-Y、B-Y信号） コンポジットビデオ入力 ...1 Vp-p(同期含む) 映像出力 信号タイプ/数 VGA出力 ...VGA-QXGA RGBHV、RGBS、 RGsB、RsGsBs、HDコンポーネントビデオ(Y、R-Y、B-Y) 1系統 DVI出力 ...シングルリンクDVI-D(またはHDMI) 1系統 HDMI出力 ...HDMI(またはシングルリンクDVI-D) 1系統 コンポジットビデオ出力 ...コンポジットビデオ 1系統 同期 - VGAおよびコンポジットビデオグループ 入力信号（VGAグループ） ��RGBHV、RGBS、RGsB、RsGsBs、 2値および３値レベル同期 標準規格（コンポジットビデオ） NTSC 3.58、NTSC 4.43、PAL、 SECAM 音声 - 音声グループ（VGA、DVI、HDMI、コンポジットビデオ毎に グループ化） ゲイン ��アンバランス出力: 0 dB バランス出力: +6 dB 音声対応周波数 ��20 Hz～20 kHz、±0.05 dB THD+ノイズ ��0.01%（1 kHz、出力レベル時） 音声入力 - 音声グループ（VGA、DVI、HDMI、コンポジットビデオ毎に グループ化） 信号タイプ/数 HDMI入力 ...ステレオ（アンバランス） 3系統 上記以外の入力 ...ステレオ（アンバランス） 2系統（入力グ ループ[VGA、 DVI、コンポジット]毎） コネクター コンポジットビデオ入力 ...RCA(メス） 2系統 HDMI入力 ...Φ3.5ステレオジャック（メス） 3系統 上記以外の入力 ...Φ3.5ステレオジャック（メス） 2系統 （入力グループ毎） 音声出力 - 音声グループ（VGA、DVI、HDMI、コンポジットビデオ毎に グループ化） 信号タイプ/数 ��ステレオ（アンバランス） 1系統 （グループ毎） コネクター コンポジットビデオ出力 ...RCA（メス） 1系統 上記以外の出力 ...Φ3.5ステレオジャック（メス） 1系統（グループ[VGA、DVI、 HDMI]毎） 音声 - プログラム音声 ゲイン デフォルト時 ...アンバランス出力: 0 dB バランス出力: +6 dB 最大音量時 ...アンバランス出力: +12 dB バランス出力: +18 dB プログラム音量範囲 ��0～100(－70 dB～+12 dB) 音声出力 - プログラム音声 信号タイプ/数 ��ステレオ（バランス/アンバランス） 1系統 コネクター ��ミニ５ピンターミナルブロック 1系統 最大レベル(ハイインピーダンス) >16.5 dBu（バランス）、>8.2 dBV （アンバランス）、THD+ノイズ1%時 最大レベル（600 Ω）��>10.4 dBm（バランス）、>7.1 dBm （アンバランス）、THD+ノイズ1%時 トークオーバー（ダッキング）反応時間 アタックタイム ...即時 リリースディレー ...5秒 リリースタイム ...1秒 マイク入力 信号タイプ/数 ��モノラル（バランス/アンバランス） 1系統 コネクター ��ミニ３ピンターミナルブロック 1系統 マイク音量範囲 ��－66 dB～+12 dB マイク用DC電源 ��DC +48 Vファントム電源（オンまたはオ フに切替可能） コントロール/リモート - スイッチャー シリアルコントロール ポート ��RS-232、ミニ３ピンターミナルブロック 1系統（リアパネル） USBコントロール ポート ��USBミニB（メス） 1系統（フロントパ ネル）一般 電源電圧 ��AC 100～240 V、50/60 Hz、20 W、 内蔵型電源 使用温度/湿度範囲 ��0～50℃/10～90％（但し結露なきこと） マウントオプション ラックマウント ��可能、付属のブラケットを使用 筐体の材質 ��金属製 寸法（突起物含まず） ��幅432 mm×高さ44 mm×奥行き 216 mm （1U高、フルラック幅） 質量（本体のみ） ��3.2 kg 適合規格 安全 ...CE、c-UL、UL

EMI/EMC ...CE、C-tick、ICES、FCC クラスA、VCCI

外観および仕様は予告なく変更する場合がありますのでご了承ください。

製品名 機能・説明 製品番号

MPS 409 アナログ/デジタル対応

(6)

システム構成例

10-2010 68-1848-03 REV. A OUTPU T HDMI 3 1 2 OUTPUT 1 2 3 100-240V ~ 0.2A 50/60 Hz 2 1 OUTPUT OUTPUT VGA/YUV DVI-D 1 2 OUTP UT 1 2 OUTPUT 2 1 LEVEL MIC +48V LINE ON OFF MIC/LINE 12 ON +-+ -+ R L PROGRA M AUDIO OUT MIC/LINE IN RS-232 Rx Tx OUTPUT 1 2 1 2 OUTPUT VIDEO L R R L R L XPA 1002 12LIMITER/PROTECT SIGNAL OVERTEMP ON OFF DISPLAY MUTE SCREENUP SCREEN DOWN VCR DVD DOCCAM LAPTOP PC 1 3 1 4 2 31 42 31 42 23 100 LINKACT COMIR INPUTRELAY TXRX R IPL 250 ®

TV/CABLE TUNERAVT 100 CHANNEL XPA 1002 パワーアンプ SI 28 コンパクトスピーカー MPS 409 メディアプレゼンテーションスイッチャーマイクプロジェクターノートPC PC（DVI出力） PC（DVI出力） DVI 音声音声コンポジットコンポジット音声音声音声 DVI HDMI RS-232 VGA VGA VGA HDMI ブルーレイプレーヤー VTR/DVD TCP/IP TouchLink™ コントロールシステムチューナー

パネル図

LEVEL MI C +48V LINE ON OF F MIC/LINE 1 2 ON + - + -+L R PROGRAM AUDIO OUT MIC/LINE IN RS-232 Rx Tx OUTPUT HDMI 100-240V ~ 0.2A 50/60 Hz 1 2 OUTPUT OUTPUT OUTPUT VGA/YUV DVI-D 1 2 OUTPUT 1 2 1 2 3 3 1 2 OUTPUT 1 2 1 2 OUTPUT OUTPUT 2 1 VIDEO L R R L R L MUTE COMBINE DVI/HDMI SEPARATE SINGLE MODE MIC MODE EXEC

DIGITAL MEDIA PRESENTATION SWITCHER

MPS 409 VIDEO INPUTS VGA/YUV INPUTS 2 1 CONFIG PROGRAM AUDIO MUTE 3 2 1 1 2 1 2

DVI INPUTS HDMI INPUTS

MPS 409

フロントパネル
