• 検索結果がありません。

銀蒸着薄膜における電気抵抗の経時変化

N/A
N/A
Protected

Academic year: 2021

シェア "銀蒸着薄膜における電気抵抗の経時変化"

Copied!
3
0
0

読み込み中.... (全文を見る)

全文

(1)

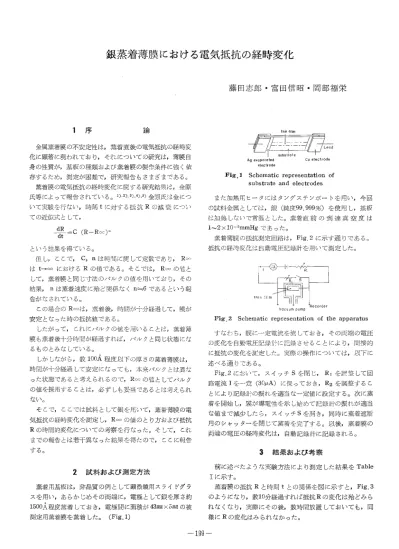

銀蒸着薄膜における電気抵抗の経時変化

藤田志郎・富田信昭・岡部福栄

1 序

 金属蒸着膜の:不安定性は,蒸着直後の電気抵抗の経時変 化に顕著に現われており,それについての研究は,薄膜自 身の性質が,基板の種類および蒸着膜の製作条件に強く依 存するため,測定が困難で,研究報告もさまざまである。

 蒸着膜の電気抵抗の経時変化に関する研究結果は,金原 氏等によって報告されている。1)・2)・3)・4)・5)金原氏は金につ

いて実験を行ない,時刻tに対する抵抗Rの減衰につい ての近似式として,

    dR

      ==C (R−Roa)

    dt

という結果を得ている。

 但し,ここで,C, nは時間に関して定数であり, R。。

はt→・。におけるRの値である。そこでは,R。。の値と して,蒸着膜と同じ寸法のバルクの値を用いており,その 結果,nは蒸着速度に殆ど関係なくn≒6であるという報 告がなされている。

 この場合のR。。は,蒸着後,時間が十分経過して,膜が 安定となった時の抵抗値である。

 したがって,これにバルクの値を用いることは,蒸着薄 膜も蒸着後十分時間が経過すれば,バルクと同じ状態にな るものとみなしている。

 しかしながら,数100A程度以下の厚さの蒸着薄膜は,

時間が十分経過して安定になっても,本来バルクとは異な った状態であると考えられるので,R。。の値としてバルク の値を採用することは,必ずしも妥当であるとは考えられ ない。

 そこで,ここでは試料として銀を用いて,蒸着薄膜の電 気抵抗の経時変化を測定し,RQ・の値のとり方および抵抗 Rの時間的変化についての考察を行なった。そして,これ までの報告とは若干異なった結果を得たので,ここに報告 する。

2 試料および測定方法

 蒸着用基板は,非晶質の例として顕微鏡用スライドグラ スを用い,あらかじめその両端に,電極として銀を厚さ約 1500A程度蒸着しておき,電極間に面積が43mza x suaの被 測定用蒸着膜を蒸着した。 (Fig.1)

       Lead       i subsilate

   Ag evaporated Cu electrode      electrode

Fig.1 Schematic representation of    substrate and electrodes

  竜h…n fiIm 7t一

      ↑

 また加熱用ヒータにはタングステンボートを用い,今回 の試料金属としては,銀(純度99.999%)を使用し,基板 は加熱しないで常温とした。蒸着直前の到達真空度は 1〜2×10−5皿mHgであった。

 蒸着薄膜の抵抗測定回路は,Fig.2に示す通りである。

抵抗の経時変化は自動電圧記録計を用いて測定した。

th

      Vacuum pumP

Fig.2 Schematic representation of the apparatus  すなわち,膜に一定電流を流しておき,その両端の電圧 の変化を自動電圧記録計に記録させることにより,間接的 に抵抗の変化を測定した。実際の操作については,以下に 述べる通りである。

 Fig.2において,スイッチSを閉じ, R1を謂整して回 路電流1を一一一一定(30μA)に保っておき,R2を調整するこ とにより記録計の振れを適当な一定値に設定する。次に蒸 着を開始し,膜が導電性を示し始めて記録計の振れが適当 な値まで減少したら,スイッチSを開き,同時に蒸着遮断 用のシャッターを閉じて蒸着を完了する。以後,蒸着膜の 両端の電圧の経時変化は,自動記録計に記録される。

3 結果および考察

 前に述べたような実験方法により測定した結果をTable

工に示す。

 蒸着膜の抵抗Rと時刻tとの関係を図に示すと,Fig.3 のようになり,数10分経過すれば抵抗Rの変化は殆どみら れなくなり,実際にその後,数時間放置しておいても,同 様にRの変化はみられなかった。

一199一

(2)

津山高専紀要(第2巻 第2号)

Table. 1 Sample

1 2 3

film thick−

 ness  (A)

deposi−

 tion

time (s)

ie7 1   1

11.0 125

153

75.0 1o3.e

mean

deposi−

tion rate  (A/s)

9. 71

1.66

degree  of

ソ  セユロエロ

(mmHg)

1.5×lo−s 1.8×10−5 1.48 1 1.7 ×lo−5

R oo (.CZ)

ユ43.3

186.7 107.3

1ot

6

:ts

4

3

①O仁O↑gり脇Oに

2

MO7 A

c2) n2s A t3) i53 A

{2}

       {1) L

lr (s)

O 50 100 i50 ZOO

      Time (s}

Fig.3 Decay curves of evapolated    thin Ag fil皿s

したがって,R。。の値としてはバルクの値ではなく,数時 間経過した時のこの値を用いるべきであると考えられる。

 そこで,ここでは,R・。の値として,蒸着後,数時間真 空中に放置しておいた時の抵抗の実測値を用いて,抵抗R と時刻tとの関係について考察した。

 まずRとtとの関係を見出すために,横軸にtを,そし て縦軸に(R−R。。)一αをとって,測定値をプロットした ところ,次のようなことがわかった。

 すなわち,tの小さい領域では,α・=2,(Fig.4), tの大 きい領域では,α=1,(F玉9.5)として直線的になった。

16

 6 窪5

4   5 3匠虚︾

1 2r

(3}

 このような抵抗の経時変化の現象は,蒸着中に生じた膜 内の多くの格子不整が,時間とともに消滅してゆくためと

考えられている。6)・7)・8)

 これまでの報告によると,抵抗Rと時刻tとの間には,

    dR

      −C(R−Roo)n (1)

    dt

なる関係が成り立つと云われている。

 但し,ここで,C, nは時間に関して定数であり, R・。

はt→。・におけるRの値である。

 しかし,従来の報告では,R・。の値として,蒸着膜と同 じ寸法のバルクの値を用いている.。

 例えば,金原氏の文献によれば,試料として金を用い,

R・。の値として,バルクの値を用いた結果,膜可約140A,

蒸着速度0.3〜2.7A/sの範囲では,蒸着速度には関係な く,n≒6となることが報告されている。

 しかしながら,それらの文献においては,R。。の値とし て,バルクの値を用いた根拠が明確にされていないように 思われる。しかも,蒸着膜というものは,本来バルクとは 異なっていると考えられる。

 実際に,今回の実験にもみられるように,蒸着後,数時 間経過すれば,Rの値は十分安定になり, Rの時間的な変 化は殆どみられなかった。

o

Fig.4

io−2 1

61

,L

辛、l

s︐F

 5 te t5 20

   T]me Cs)

(R−Roo)一2 vs.t

(])

C2)

o

Fig.5

25 50 75 100

    Time {s)

(R−Rc>o)一1 vs.t

それらの結果を式で表わせば,次の通りである。

(i) t:小なるとき,

   (R−Roe) 2=at十b   ここで,a, bは定数である。

  ゆえに,

   一Ellt}一=A(R−Roo)3

  ここで,Aは定数である。

(2)

(3)

一200一

(3)

藤田志郎・富田信昭・岡部福栄  銀蒸着薄膜における電気抵抗の経時変化

(ii)t:大なるとき,

   (R−ROO)『ユ=a t十b   ここで,a , b は定数である。

  ゆえに,

   dR

     =A (R−Roo)2    dt

  ここで,A は定数である。

(4)

〈5)

したがって,蒸着膜の電気抵抗の減衰が,蒸着直後の膜 内の格子不整の消滅に起因するものとし,

    (R−RQO)。of(f:格子不整の数) {6)

と仮定するならば6)・7)・8)格子不整の消滅の過程は,時刻t の小さいところでは,3次の化学反応式と同じ形となり,

時刻tの大きいところでは,2次の化学反応式と同じ形に なっている。

 すなわち,時刻tのすべての領域において,n次の化学 反応式と対応させうるという,従来の報告とは異なった結 果を得た。

 この相違点は,RD・の値として,バルクの値を用いない で,蒸着後,数時間経過した時の膜の抵抗値を用いたため と考えられる。

 一方,我々の資料においても,R。。の値に,バルクの値 を用いれば,(1)式が適用でき,時刻tのすべての領域にわ たって,n≒7という結果を得た。これは銀を用いて実験

した他の報告と大体同じ値である。5)

4 結

 銀の真空蒸着膜の電気抵抗の時間的変化について測定し た結果,次の結論を得た。

 蒸着膜を,蒸着後,真空中に室温の状態で放置すると,

抵抗は時間とともに減少してゆき,数10分経過した後に は,抵抗は殆ど変化しなくなり,一定値におちつく。

 従来の報告では,時刻t→。。に対する抵抗Rの値,すな

わち,R。。を蒸着膜と同じ寸法のバルクの値と考えて,抵 抗Rと時刻tとの関係を考察していたが,ここでは,数時 間経過した時の抵抗の実測値をR。。と考えるのが妥当であ るとして,Rとtとの関係を考察した。

 その結果,tが小さいときは,前述の(3)式のような関係 が成り立ち,tが大きいときは,(5)式のような関係が成り 立つことが明らかになった。換言すれば,電気抵抗の経時

変化の現象を,格子不整の消滅によるものと考え,化学反 応式と対応させるならば,tの小さいところでは,3次の 化学反応式と同じ形になり,tの大きいところでは,2次 の化学反応式と同じ形になるといいうる。

 本実験における膜厚測定に関して,多重反射干渉計の使 用について便宜をおはかり下さり,かつ,測定に関して有益 なる御助言をいただいた本校機械工学科,石原恒夫講師に 対し,厚く御礼申し上げます。

 最後に,終始御指導いただいた,本校校長坂手邦夫先生 に深く感謝致します。

︶︶︶123 ︶︶﹂45︶︶ρ07

8

金原口,猿渡雄二1応物32,8,p625(1963)

金原粟,猿渡雄二:真空6,4,p135(1963)

A,Kinbara, Y.Sawatari: Jap.J.appl.Rhys. 4, 3 p161(1965)

潮忠重:群馬高専研究報告第1号 p17(1967)

室,今泉,山口,金沢:昭和43年電気四学会連合大 会予講集 p402(1968)

沢木司=真空蒸着P198(日刊工業新聞社,1965)

水島,原留,玉井:薄膜物性工学,界面物性工学 P51(オーム社,1968)

日本学術振興会編:薄膜物性工学ハンドブック Plr−46(オーム社,1964)

(昭和44年9月10日受理)

一201一

参照

関連したドキュメント

その次の段階は、研磨した面を下向きにして顕微鏡 観察用スライドグラスに同種のエポキシ樹脂で付着 させ、さらにこれを

This study consisted of two phases: the analysis of load-contact area relationship by FEM (Finite Element Method), and that of contact area-resistance relationship

※ 硬化時 間につ いては 使用材 料によ って異 なるの で使用 材料の 特性を 十分熟 知する こと

および皮膚性状の変化がみられる患者においては,コ.. 動性クリーゼ補助診断に利用できると述べている。本 症 例 に お け る ChE/Alb 比 は 入 院 時 に 2.4 と 低 値

(図 6)SWR 計による測定 1:1 バランでは、負荷は 50Ω抵抗です。負荷抵抗の電力容量が無い

フロートの中に電極 と水銀が納められてい る。通常時(上記イメー ジ図の上側のように垂 直に近い状態)では、水

( 内部抵抗0Ωの 理想信号源

この P 1 P 2 を抵抗板の動きにより測定し、その動きをマグネットを通して指針の動きにし、流
