Express5800/R120b2 (3.5 型ドライブモデル ) スペック表製品名称 Express5800/R120b2 (3.5 型ドライブモデル ) 製品型名 N N N 搭載 E5606 E5620 X5650 動作周波数 2.13GHz

(1)

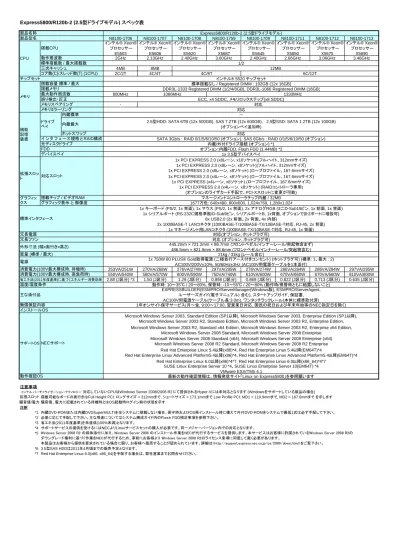

Express5800/R120b-2 (2.5型ドライブモデル) スペック表

製品名称 Express5800/R120b-2 (2.5型ドライブモデル) 製品型名 N8100-1706 N8100-1707 N8100-1708 N8100-1759 N8100-1709 N8100-1711 N8100-1712 N8100-1713 CPU 搭載CPU インテル® Xeon® プロセッサー E5503 インテル® Xeon® プロセッサー E5606 インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー X5687 インテル® Xeon® プロセッサー E5645 インテル® Xeon® プロセッサー X5650 インテル® Xeon® プロセッサー X5675 インテル® Xeon® プロセッサー X5690 動作周波数 2GHz 2.13GHz 2.40GHz 3.60GHz 2.40GHz 2.66GHz 3.06GHz 3.46GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 4MB 8MB 12MB コア数(C)/スレッド数(T) (1CPU) 2C/2T 4C/4T 4C/8T 6C/12T チップセットインテル® 5520 チップセットメモリ搭載容量標準 / 最大標準搭載なし / Registered DIMM : 192GB (12x 16GB)

搭載メモリ DDR3L-1333 Registered DIMM (1/2/4/8GB), DDR3L-1066 Registered DIMM (16GB)

最大動作周波数 800MHz 1066MHz 1333MHz 誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC) メモリスペアリング - 対応メモリミラーリング対応補助記憶装置ドライブベイ内蔵標準－

内蔵最大 2.5型HDD: SATA 6TB (12x 500GB), SAS 7.2TB (12x 600GB), 2.5型SSD: SATA 1.2TB (12x 100GB) (オプションベイ追加時)

ホットスワップ対応

インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/5/6/10/50 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション)

光ディスクドライブ内蔵/外付ドライブ接続 (オプション) *1 FDD オプション:内蔵FDD, Flash FDD (1.44MB) *2 デバイスベイ 1x 3.5型デバイスベイ拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x8レーン, x16ソケット)(フルハイト、312mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット)(フルハイト、312mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS (x4レーン, x8ソケット) (ロープロファイル、167.6mmサイズ)

1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能) グラフィックス搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB グラフィック表示と解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源対応(オプション, ホットプラグ可) 冗長ファン対応 (オプション, ホットプラグ可) 外形寸法 (幅x奥行きx高さ) 445.2mm × 721.2mm × 86.7mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 88.6mm (フロントベゼル/インナーレール/突起物含む) 質量 (標準 / 最大) 21kg / 31kg (レール含む) 電源 1x 750W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)

消費電力(100V最大構成時, 待機時) 253VA/251W 270VA/268W 276VA/274W 297VA/295W 276VA/274W 286VA/284W 286VA/284W 297VA/295W 消費電力(100V最大構成時, 高負荷時) 550VA/540W 580VA/570W 600VA/590W 750VA/740W 610VA/600W 670VA/660W 670VA/660W 810VA/800W

省エネ法(2011年度基準)に基づくエネルギー消費効率 2.88 (J区分) *3 1.50 (J区分) 1.29 (J区分) 0.898 (J区分) 0.869 (J区分) 0.822 (J区分) 0.713 (J区分) 0.635 (J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済) 無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) インストールOS -サポートOSNECサポート

Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition, Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition,

Microsoft Windows Server 2008 Standard, Microsoft Windows Server 2008 Enterprise Microsoft Windows Server 2008 Standard (x64), Microsoft Windows Server 2008 Enterprise (x64)

Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4

Red Hat Enterprise Linux Advanced Platform5.4以降(x86)*4, Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T)*4 Red Hat Enterprise Linux 6.0以降(x86)*4*7, Red Hat Enterprise Linux 6.0以降(x86_64)*4*7

SUSE Linux Enterprise Server 10 *4、SUSE Linux Enterprise Server 10(EM64T) *4 VMware ESX(TM)i 4.1

動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

注意事項

インテルバーチャライゼーション・テクノロジー対応していないCPUはWindows Server 2008/2008 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合) 拡張スロット搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまでを示します騒音値/電力騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す注釈 *1 内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。 *2 必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。 *3 省エネ法(2011年度基準)を未達成(100%未満)となります。 *4 サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。

*5 Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されているWindows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。

本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細は<http://support.express.nec.co.jp/os/2008/down.html>をご覧下さい。 *6 3.5型SAS HDDは2011年4月頃までの販売予定となります。

(2)

Express5800/R120b-2 (3.5型ドライブモデル) スペック表

製品名称 Express5800/R120b-2 (3.5型ドライブモデル)

製品型名 N8100-1714 N8100-1715 N8100-1716

CPU

搭載CPU _{プロセッサー E5606}インテル® Xeon® _{プロセッサー E5620}インテル® Xeon® _{プロセッサー X5650}インテル® Xeon®

動作周波数 2.13GHz 2.40GHz 2.66GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 8MB 12MB コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T 6C/12T チップセットインテル® 5520 チップセットメモリ搭載容量標準 / 最大標準搭載なし / Registered DIMM : 192GB (12x 16GB)

搭載メモリ DDR3L-1333 Registered DIMM (1/2/4/8GB), DDR3L-1066 Registered DIMM (16GB)

最大動作周波数 1066MHz 1333MHz 誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC) メモリスペアリング対応メモリミラーリング対応補助記憶装置ドライブベイ内蔵標準－内蔵最大 3.5型HDD: SATA 12TB (6x 2TB),SAS 2.7TB(6x 450GB) *6 ホットスワップ対応

インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/5/6/10/50 (オプション)

光ディスクドライブ内蔵/外付ドライブ接続 (オプション) *1 FDD オプション:内蔵FDD, Flash FDD (1.44MB) *2 デバイスベイ 1x 3.5型デバイスベイ拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x8レーン, x16ソケット)(フルハイト、312mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット)(フルハイト、312mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS (x4レーン, x8ソケット) (ロープロファイル、167.6mmサイズ)

1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能) グラフィックス搭載チップ / ビデオRAMグラフィック表示と解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024マネージメントコントローラチップ内蔵 / 32MB 標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源対応(オプション, ホットプラグ可) 冗長ファン対応 (オプション, ホットプラグ可) 外形寸法 (幅x奥行きx高さ) 445.2mm × 721.2mm × 86.7mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 88.6mm (フロントベゼル/インナーレール/突起物含む) 質量 (標準 / 最大) 21kg / 31kg (レール含む) 電源 1x 750W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)

消費電力(100V最大構成時, 待機時) 277VA/275W 264VA/262W 272VA/270W

消費電力(100V最大構成時, 高負荷時) 550VA/540W 580VA/570W 660VA/650W

省エネ法(2011年度基準)に基づくエネルギー消費効率 1.66 (J区分) 1.41 (J区分) 0.860 (J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済) 無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) インストールOS -サポートOS NECサポート

Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4

注意事項

*5 Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されているWindows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。

本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細は<http://support.express.nec.co.jp/os/2008/down.html>をご覧下さい。 *6 3.5型SAS HDDは2011年4月頃までの販売予定となります。

(3)

Express5800/R120b-1 (2.5型ドライブモデル) スペック表 製品名称 Express5800/R120b-1 (2.5型ドライブモデル) 製品型名 N8100-1717 N8100-1718 N8100-1719 N8100-1720 N8100-1721 N8100-1722 N8100-1723 CPU 搭載CPU インテル® Xeon® プロセッサー E5606 インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー E5645 インテル® Xeon® プロセッサー L5640 インテル® Xeon® プロセッサー X5650 インテル® Xeon® プロセッサー X5675 インテル® Xeon® プロセッサー X5690 動作周波数 2.13GHz 2.40GHz 2.40GHz 2.26GHz 2.66GHz 3.06GHz 3.46GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 8MB 12MB コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T 6C/12T チップセットインテル® 5520 チップセットメモリ搭載容量標準 / 最大標準搭載なし / Registered DIMM : 192GB (12x 16GB)

搭載メモリ DDR3L-1333 Registered DIMM(1/2/4/8GB), DDR3L-1066 Registered DIMM(16GB)

最大動作周波数 1066MHz 1333MHz 誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC) メモリスペアリング対応メモリミラーリング対応補助記憶装置ドライブベイ内蔵標準－

内蔵最大 2.5型HDD: SATA 3TB (6x 500GB), SAS 3.6TB (6x 600GB), 2.5型SSD: SATA 600GB (6x 100GB)

インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/5/6/10/50 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション)

光ディスクドライブ内蔵/外付ドライブ接続 (オプション) *1 FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2 デバイスベイなし拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ)

1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能) グラフィックス搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB グラフィック表示と解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源対応(オプション, ホットプラグ可) 冗長ファン対応 (標準, ホットプラグ不可) 外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む) 質量 (標準 / 最大) 16kg / 21kg (レール含む) 電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)

消費電力(100V最大構成時, 待機時) 245VA/243W 244VA/242W 244VA/242W 244VA/242W 252VA/250W 252VA/250W 257VA/255W 消費電力(100V最大構成時, 高負荷時) 470VA/460W 500VA/490W 510VA/500W 480VA/470W 580VA/570W 580VA/570W 710VA/700W 省エネ法(2011年度基準)に基づくエネルギー消費効率 1.55 (J区分) 1.39 (J区分) 0.936 (J区分) 0.991 (J区分) 0.840 (J区分) 0.728 (J区分) 0.665 (J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済) 無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) インストールOS -サポートOSNECサポート

Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise Red Hat Enterprise Linux ES4.8以降(x86)*4, Red Hat Enterprise Linux ES4.8以降(EM64T)*4 Red Hat Enterprise Linux AS4.8以降(x86)*4, Red Hat Enterprise Linux AS4.8以降(EM64T)*4 Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4

注意事項

*5 Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細は<http://support.express.nec.co.jp/os/2008/down.html>をご覧下さい。

(4)

Express5800/R120b-1 (3.5型ドライブモデル) スペック表 製品名称 Express5800/R120b-1 (3.5型ドライブモデル) 製品型名 N8100-1724 N8100-1725 N8100-1726 CPU 搭載CPU インテル® Xeon® プロセッサー E5606 インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー X5650 動作周波数 2.13GHz 2.40GHz 2.66GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 8MB 12MB コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T 6C/12T チップセットインテル® 5520 チップセットメモリ搭載容量標準 / 最大標準搭載なし / Registered DIMM : 192GB (12x 16GB)

最大動作周波数 1066MHz 1333MHz 誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC) メモリスペアリング対応メモリミラーリング対応補助記憶装置ドライブベイ内蔵標準－内蔵最大 3.5型HDD: SATA 6TB (3x 2TB) ホットスワップ対応

インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準), RAID 5/6 (オプション)

光ディスクドライブ内蔵/外付ドライブ接続 (オプション) *1 FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2 デバイスベイなし拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ)

1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能) グラフィックス搭載チップ / ビデオRAMグラフィック表示と解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024マネージメントコントローラチップ内蔵 / 32MB 標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源対応(オプション, ホットプラグ可) 冗長ファン対応 (標準, ホットプラグ不可) 外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む) 質量 (標準 / 最大) 16kg / 21kg (レール含む) 電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)

消費電力(100V最大構成時, 待機時) 240VA/238W 229VA/227W 239VA/237W

消費電力(100V最大構成時, 高負荷時) 490VA/480W 520VA/510W 620VA/610W

省エネ法(2011年度基準)に基づくエネルギー消費効率 1.61 (J区分) 1.37 (J区分) 0.828 (J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済) 無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) インストールOS -サポートOSNECサポート

Microsoft Windows Server 2003, Standard Edition (SP1 以降), Microsoft Windows Server 2003, Enterprise Edition (SP1 以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition, Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition,

注意事項

インテルバーチャライゼーション・テクノロジー

拡張スロット搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまでを示します騒音値/電力騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す注釈 *1 内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。 *2 必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。 *3 省エネ法(2011年度基準)を未達成(100%未満)となります。 *4 サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。

(5)

Express5800/E120b-1スペック表

製品名称 Express5800/E120b-1

製品型名 N8100-1746Y

CPU

搭載CPU インテル® Xeon® プロセッサー E5645

動作周波数 2.40GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 12MB コア数(C)/スレッド数(T) (1CPU) 6

C/12T

チップセットインテル® 5500 チップセットメモリ搭載容量標準 / 最大標準搭載なし (組み込み必須オプション) / 64GB (8x 8GB)

搭載メモリ DDR3L-1333 SDRAM DIMM, Unbuffered もしくは DDR3L-1333 SDRAM DIMM, Registered (混在不可)

最大動作周波数 1

333MHz

誤り検出・訂正 ECC, x4 SDDC (x4 SDDCはRegistered DIMMのみ対応)

メモリスペアリング -メモリミラーリング -補助記憶装置ドライブベイ内蔵標準 -内蔵最大 3.5型HDD: SATA 8TB (4x 2TB) ホットスワップ対応

インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/10(標準), RAID 5/6 (オプション)

光ディスクドライブ外付ドライブ接続 (オプション) *1

FDD オプション

: Flash FDD (1.44MB)

*

2

デバイスベイなし

拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x8) + 1x PCI EXPRESS 2.0 (x8) (ロープロファイル、200mmサイズ) グラフィックス搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB グラフィック表示と解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、4x 背面、2x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源 -冗長ファン -外形寸法 (幅x奥行きx高さ) 444.0 x 615.2 x 43.6 mm (突起物含まず), 482.0 x 653.0 x 44.3 mm (突起物/インナーレール含む) 質量 (標準 / 最大) [レール含む] 11kg / 16kg 電源 1x 360W 80 PLUS® Silver 取得電源 (二極並行アース付きコンセント) (ホットプラグ不可)

AC100-240V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付, AC200Vはオプション)

消費電力(100V最大構成時, 待機時) 150VA/147W 消費電力(100V最大構成時, 高負荷時) 363VA/

360

W 省エネ法(2011年度基準)に基づくエネルギー消費効率 0.

543

(J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証インストールOS -サポートOS NECサポートOS

Microsoft Windows Server 2003 R2, Standard/Enterprise Edition, Microsoft Windows Server 2003 R2, Standard/Enterprise x64 Edition,

Microsoft Windows Server 2008 Standard/Enterprise, Microsoft Windows Server 2008 Standard/Enterprise (x64),

Microsoft Windows Server 2008 R2 Standard/Enterprise

,

VMware ESXi 4.1

ISV認定取得OS *

3

Red Hat Enterprise Linux 4.8以降

,

Red Hat Enterprise Linux 4.8以降(EM64T), Red Hat Enterprise Linux 5.5以降

,

Red Hat Enterprise Linux 5.5以降(EM64T)

,

Red Hat Enterprise Linux 6.0

以降

(x86), Red Hat Enterprise Linux 6.0

以降

(x86_64)

動作確認OS *

3

最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。

注意事項

インテルバーチャライゼーション・テクノロジー対応していないCPUはWindows Server 2008にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合) 拡張スロット搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで

Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまでを示します騒音値/電力騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す注釈

*1 保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。 *2 必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。 *3 BTOインストール不可。NECは動作確認情報のみ提供いたします。

(6)

S

Express5800/B120b-hスペック表

モデル名 Express5800/B120b-h

型番 N8400-104 N8400-103 N8400-102 N8400-100 N8400-099

CPU 低電圧版インテル® Xeon®_{プロセッサー L5630} 低電圧版インテル® Xeon®_{プロセッサー L5640} インテル® Xeon® プロセッサ E5645 インテル®_Xeon® プロセッサ X5650 インテル®_Xeon® プロセッサ X5680 ｸﾛｯｸ周波数 2.13GHz 2.26GHz 2.4GHz 2.66GHz 3.33GHz ｲﾝﾃﾙ®_{QuickPathｲﾝﾀｰｺﾈｸﾄ} _5.86GT/s _6.4GT/s L3ｷｬｯｼｭ 12MB 三次ｷｬｯｼｭなし最大(標準)/1CPU当たりのコア数 2(1)/4コア 2(1)/6コアｲﾝﾃﾙ®₆₄ _対応ｲﾝﾃﾙ®_{ﾊﾞｰﾁｬﾗｲｾﾞｰｼｮﾝﾃｸﾉﾛｼﾞｰ} _対応拡張版ｲﾝﾃﾙSpeedStep®_{ﾃｸﾉﾛｼﾞｰ} _対応ｲﾝﾃﾙ®_{ﾊｲﾊﾟｰｽﾚｯﾃｨﾝｸﾞ･ﾃｸﾉﾛｼﾞｰ} _対応ｲﾝﾃﾙ®_{ﾀｰﾎﾞ･ﾌﾞｰｽﾄ･ﾃｸﾉﾛｼﾞｰ} _対応チップセットインテル® _{5500チップセット}

メモリ ECC付き DDR3-1,066/1,333 Registerd DIMM x4SDDC , ﾛｯｸｽﾃｯﾌﾟﾓｰﾄﾞ(x8SDDC) *1 , ﾒﾓﾘﾐﾗｰﾘﾝｸﾞ *1

転送速度 Registerd DIMM 搭載時 1066MHz/1333MHz Unbufferd DIMM 搭載時 1066MHz 1066MHz/1333MHz 1066MHz/1333MHz 容量標準セレクタブル(必須オプション) 最大 192GB (16GB ×12) 補助記憶装置内蔵HDD 標準ディスクレス (本装置は内蔵HDDは搭載できません) 内蔵SSD 標準 _{ディスクレス} (SSD (100GB) を最大2台まで選択可 *2) ディスクレス (SSD (100GB) を最大1台まで選択可 *2) 内蔵最大 200GB(内蔵SSD 100GBx2) 100GB(内蔵SSD 100GBx1) ホットプラグ非対応ディスクコントローラ SATA RAID対応 RAID 0/1 拡張ｽﾛｯﾄ 2.5型HDDﾍﾞｲ[空き] 0[0] （本装置は内蔵HDDは搭載できません） SSDﾍﾞｲ[空き] 2[2] 1[1]

拡張ｽﾛｯﾄ[空き] Type-1スロット 1[1] , Type-2スロット 1[1](Type-1ボードも搭載可能)

表示機能ｸﾞﾗﾌｨｯｸｱｸｾﾗﾚｰﾀチップセット内蔵(標準)

ﾋﾞﾃﾞｵRAM 32MB

ｸﾞﾗﾌｨｯｸ表示 640×480（最大1,677万色）、800×600（最大1,677万色）、

1,024×768（最大1,677万色）、1,280×1,024（最大1,677万色）

標準ｲﾝﾀﾌｪｰｽ 10GBASE-KR(ミッドプレーン接続) ×2

SUVコネクタ (ｼﾘｱﾙ×1、VGA×1、USB×2) ×1(SUVケーブル接続時)

質量(最大) 6kg

サイズ (W×D×H mm) 51.6*515.4*180.7

搭載可能収納ユニット SIGMABLADE-M , SIGMABLADE-H v2

消費電力 CPUブレード当たり 265W(DC) 312W(DC) 346W(DC) 382W(DC) 453W(DC)

SIGMABLADE-M最大実装時 3229W(AC)/3295VA 3682W(AC)/3757VA 4300W(AC)/4388VA 4357W(AC)/4446VA 5041W(AC)/5144VA SIGMABLADE-H v2最大実装時 6322W(AC)/6451VA 7186W(AC)/7333VA 8860W(AC)/9041VA 8474W(AC)/8646VA 9779W(AC)/9979VA

省エネ法に基づくエネルギー消費効率 0.905 [J区分] 0.607 [J区分] 0.563 [J区分] 0.518 [J区分] 0.416 [J区分] 温度/湿度条件動作時:10～35℃/20～80% (ただし結露しないこと) 保管時:-10～55℃/20～80% (ただし結露しないこと) 取得規格 VCCI Class-A インストールOS -主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager,ServerAgent)添付、構成品表、ｽﾀｰﾄｱｯﾌﾟｶﾞｲﾄﾞ、保証書、保守ラベル×1、MACｱﾄﾞﾚｽｼｰﾙ×1 サポートO Windows

Microsoft Windows Server 2003 R2 Standard Edition *3,*6 / Enterprise Edition *3,*6 Microsoft Windows Server 2003 R2 Standard x64 Edition *3,*6 / Enterprise x64 Edition *3,*6

Microsoft Windows Server 2008 Standard / Enterprise *6 Microsoft Windows Server 2008 Standard (x64) / Enterprise (x64) *6

Microsoft Windows Server 2008 R2 Standard / Enterprise *6

Linux Red Hat Enterprise Linux 5.5以降 *4,*5 / Red Hat Enterprise Linux 5.5以降(EM64T) *4,*5Red Hat Enterprise Linux Advanced Platform 5.5以降 *4,*5 Red Hat Enterprise Linux Advanced Platform 5.5以降(EM64T) *4,*5

VMWare VMware ESXi 4.1

注釈 *1 メモリRAS機能については個別対応となります。 *2 N8400-099を搭載する場合、SSDは1台のみ搭載可。 *3 Service Pack 2 (SP2)以降よりサポート *4 オンボードディスクアレイ機能は使用できません。 *5 Linuxサービスセットに対応、詳細については、製品通知または、「Linuxサービスセット製品情報」を参照してください。最新の動作確認OS情報は、情報発信サイト「Linux on Express5800」を参照願います。 *6 DeploymentManagerでのOSインストール対応につきましては、DeploymentManagerのWebを参照してください

(7)

S

Express5800/B120bスペック表

モデル名 Express5800/B120b 型番 N8400-113 N8400-112 N8400-114 N8400-111 N8400-110 CPU インテル ® Xeon® プロセッサー E5606 インテル® Xeon® プロセッサー E5645 低電圧版インテル® Xeon® プロセッサー L5640 インテル® Xeon® プロセッサー X5650 インテル® Xeon® プロセッサー X5670 ｸﾛｯｸ周波数 2.13GHz 2.4GHz 2.26GHz 2.66GHz 2.93GHz ｲﾝﾃﾙ®_{QuickPathｲﾝﾀｰｺﾈｸﾄ} _4.8GT/s _5.86GT/s _6.4GT/s L3ｷｬｯｼｭ 8MB 12MB 三次ｷｬｯｼｭなし最大(標準)/1CPU当たりのコア数 2(1)/4コア 2(1)/6コアｲﾝﾃﾙ®₆₄ _対応ｲﾝﾃﾙ®ﾊﾞｰﾁｬﾗｲｾﾞｰｼｮﾝﾃｸﾉﾛｼﾞｰ対応拡張版ｲﾝﾃﾙSpeedStep®ﾃｸﾉﾛｼﾞｰ対応ｲﾝﾃﾙ®ﾊｲﾊﾟｰｽﾚｯﾃｨﾝｸﾞ･ﾃｸﾉﾛｼﾞｰ - 対応ｲﾝﾃﾙ®ﾀｰﾎﾞ･ﾌﾞｰｽﾄ･ﾃｸﾉﾛｼﾞｰ - 対応チップセット _インテル® 5500チップセット

メモリ ECC付き DDR3-1,066/1,333 Registered DIMM x4SDDC , ﾛｯｸｽﾃｯﾌﾟﾓｰﾄﾞ(x8SDDC) *1 , ﾒﾓﾘﾐﾗｰﾘﾝｸﾞ *1

転送速度 Registerd DIMM 搭載時 1066MHz/1333MHz Unbufferd DIMM 搭載時 800MHz 1066MHz 1066MHz/1333MHz 容量標準セレクタブル(必須オプション) 最大 128GB (16GB ×8) 補助記憶装置内蔵HDD 標準ディスクレス (SAS-HDD 73.2GB/146.5GB/300GB/600GB or SATA-HDD 160GB / 500GB より最大2台まで選択) 内蔵最大 1.2TB（SAS-HDD 600GB×2）ホットプラグ対応ディスクコントローラ SAS / SATA RAID対応 RAID 0,1 拡張ｽﾛｯﾄ 2.5型ﾃﾞｨｽｸﾍﾞｲ[空き] 2[2] ﾃﾞｨｽｸｲﾝﾀﾌｪｰｽｽﾛｯﾄ[空き] 1[1](選択必須オプション)

拡張ｽﾛｯﾄ[空き] Type-1スロット 1[1] , Type-2スロット 1[1](Type-1ボードも搭載可能)

表示機能ｸﾞﾗﾌｨｯｸｱｸｾﾗﾚｰﾀチップセット内蔵(VRAM:32MB)

ﾋﾞﾃﾞｵRAM 8Mバイト

サポート解像度(表示色) 640×480（最大1,677万色）、800×600（最大1,677万色）、

1,024×768（最大1,677万色）、1,280×1,024（最大1,677万色）

標準ｲﾝﾀﾌｪｰｽ 1000BASE-X(ミッドプレーン接続) ×2

SUVコネクタ (ｼﾘｱﾙ×1、VGA×1、USB×2) ×1(SUVケーブル接続時)

質量(最大) 6kg

外形寸法 (W×D×H mm) 51.6*515.4*180.7

搭載可能収納ユニット SIGMABLADE-M , SIGMABLADE-H v2

消費電力 CPUブレード当たり 301W(DC) 369W(DC) 332W(DC) 414W(DC) 435W(DC)

SIGMABLADE-M最大実装時 3891W(AC) / 3970VA 4509W(AC) / 4601VA 3875W(AC) / 3954VA 4665W(AC) / 4760VA 4867W(AC) / 4967VA SIGMABLADE-H v2最大実装時 8032W(AC) / 8196VA 9283W(AC) / 9472VA 7554W(AC) / 7708VA 9062W(AC) / 9247VA 9448W(AC) / 9641VA 省エネ法に基づくエネルギー消費効率 1.057 [J区分] 0.667 [J区分] 0.785 [J区分] 0.606 [J区分] 0.637 [J区分] 温度/湿度条件動作時:10～35℃/20～80% (ただし結露しないこと) 保管時:-10～55℃/20～80% (ただし結露しないこと) 取得規格 VCCI Class-A インストールOS -主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager,ServerAgent)添付、構成品表、ｽﾀｰﾄｱｯﾌﾟｶﾞｲﾄﾞ、保証書、保守ラベル×1、MACｱﾄﾞﾚｽｼｰﾙ×1 サポートO Windows

Microsoft Windows Server 2003 R2 Standard Edition *2, *5 / Enterprise Edition *2, *5 Microsoft Windows Server 2003 R2 Standard x64 Edition *2, *5 / Enterprise x64 Edition *2, *5

Microsoft Windows Server 2008 Standard *2 / Enterprise *2 Microsoft Windows Server 2008 Standard (x64) *2/ Enterprise (x64) *2

Microsoft Windows Server 2008 R2 Standard *2,*3 / Enterprise *2,*3

Linux

Red Hat Enterprise Linux ES4.8以降(x86) *3,*4 / Red Hat Enterprise Linux ES4.8以降(EM64T) *3,*4 Red Hat Enterprise Linux AS4.8以降(x86) *3,*4 / Red Hat Enterprise Linux AS4.8以降(EM64T) *3,*4

Red Hat Enterprise Linux 5.4以降(x86) *3,*4, Red Hat Enterprise Linux 5.4以降(EM64T) *3*4 Red Hat Enterprise Linux Advanced Platform5.4以降(x86) *3,*4

Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T) *3,*4 Red Hat Enterprise Linux 6.0以降(x86) *3,*4,*6 Red Hat Enterprise Linux 6.0以降(x86 64) *3,*4,*6 注釈 *1 メモリRAS機能については個別対応となります。また、x4 SDDC機能を利用するには、2GB/4GB/8GB/16GB メモリのみを搭載する必要があります。 *2 DeploymentManagerでのOSインストール対応につきましては、DeploymentManagerのWebを参照してください *3 オンボードディスクアレイ機能は使用できません。 *4 Linuxサービスセットに対応、詳細については、製品通知または、「Linuxサービスセット製品情報」を参照してください。最新の動作確認OS情報は、情報発信サイト「Linux on Express5800」を参照願います。 *5 Service Pack 2 (SP2)以降よりサポート

(8)

Express5800/T120b-M スペック表

製品名称 Express5800/T120b-M 製品型名 N8100-1727 N8100-1728 N8100-1729 N8100-1730 CPU 搭載CPU インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサーE5645 インテル® Xeon® プロセッサーX5650 インテル® Xeon® プロセッサーX5675 動作周波数 2.40GHz 2.40GHz 2.66GHz 3.06GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 12MB コア数(C)/スレッド数(T) (1CPU) 4C/8T 6C/12T チップセットインテル® 5520 チップセットメモリ搭載容量標準 / 最大標準搭載なし / Registered DIMM : 192GB (12x 16GB)

最大動作周波数 1066MHz 1333MHz 誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8SDDC) メモリスペアリング対応メモリミラーリング対応補助記憶装置ドライブベイ内蔵標準－内蔵最大 2.5型HDDケージ(2x N8154-24)選択時

SATA HDD 8TB (16x 500GB), SAS HDD 9.6TB (16x 600GB), SATA SSD 1.6TB (16x 100GB) 3.5型HDDケージ(2x N8154-25)選択時

SATA HDD 16TB (8x 2TB),SAS HDD 3.6TB(8x 450GB) *6

インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/10(標準 *1), RAID 5/6/50 (オプション)

SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション) 光ディスクドライブ標準 : DVD-ROMドライブオプション : DVDSuperMULTIドライブ (標準のDVD-ROMドライブと交換) FDD オプション: Flash FDD (1.44MB) *2 デバイスベイ 3x 5.25型 (空:2, DVD-ROMドライブで1スロット専有, バックアップ装置は最大2台まで) 拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) [フルハイト、150mm以下] 3x PCI EXPRESS 2.0 (x8レーン, x8ソケット) [フルハイト、300mm以下] 1x PCI EXPRESS(x4レーン, x8ソケット) [フルハイト、300mm以下] 1x PCI (32bit/33MHz) [フルハイト、ロングサイズ:312mm以下] グラフィックス搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB グラフィック表示と解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 2x シリアルポート (RS-232C規格準拠/D-Sub9ピン) 8x USB2.0 (2x 前面、2x 背面、4x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源対応(オプション, ホットプラグ可) 冗長ファン対応 (オプション, ホットプラグ可) 外形寸法 (幅x奥行きx高さ) 220.0mm × 711.0mm × 453.0mm (スタビライザ収納時/突起物含まず) 317.0mm×736.0mm×453.0mm (スタビライザオープン時/突起物含む) 質量 (最小 *3 / 最大) 22kg / 36kg 電源 1x 600W 80 PLUS® Silver取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付) 消費電力(100V最大構成時, 待機時) 302 VA / 299 W 303 VA / 300 W 305 VA / 302 W 306 VA / 303 W 消費電力(100V最大構成時, 高負荷時) 508 VA / 503 W 533 VA / 528 W 578 VA / 572 W 590 VA / 584 W 省エネ法(2011年度基準)に基づくエネルギー消費効率 0.989 (J区分) 0.667 (J区分) 0.610 (J区分) 0.536 (J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m, 必須選択オプションの電源に標準添付), キーボード(ケーブル長: 1.8m), マウス (ケーブル長: 1.8m) 無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) インストールOS -サポートOS NECサポート

VMware ESX(TM)i 4.1

注意事項

インテルバーチャライゼーション・テクノロジー対応していないCPUはWindows Server 2008/2008 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)

拡張スロット搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまでを示します騒音値/電力騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す

注釈

*1 オンボードRAID構成において増設用2TB HDD搭載時はRAID10非サポート

*2 必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。 *3 動作可能な最小構成(1x CPU, 1x DIMM, 1x HDDケージ, 1x HDD, 1x 電源)

*5 サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。 *6 3.5型SAS HDDは2011年4月頃までの販売予定となります。

(9)

Express5800/T120b-E スペック表 製品名称 Express5800/T120b-E 製品型名 N8100-1731 N8100-1732 N8100-1733 N8100-1734 CPU 搭載CPU インテル® Xeon® プロセッサー E5606 インテル® Xeon® プロセッサーE5620 インテル® Xeon® プロセッサーE5645 インテル® Xeon® プロセッサーX5650 動作周波数 2.13GHz 2.40GHz 2.40GHz 2.66GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 8MB 12MB コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T 6C/12T チップセットインテル® 5520 チップセットメモリ搭載容量標準 / 最大標準搭載なし / Registered DIMM : 192GB (12x 16GB)

最大動作周波数 1066MHz 1333MHz 誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC) メモリスペアリング対応メモリミラーリング対応補助記憶装置ドライブベイ内蔵標準－内蔵最大 2.5型HDDケージ(N8154-24)選択時

SATA HDD 4TB (8x 500GB), SAS HDD 4.8TB (8x 600GB), SATA SSD 800GB (8x 100GB) 3.5型HDDケージ(N8154-27)選択時

SATA HDD 8TB (4x 2TB)

インタフェース規格とRAID構成

SATA 3Gb/s : RAID 0/1/10(標準 *1), RAID 5/6/50 (オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション) (RAID50は2.5型HDDケージ搭載時のみサポート) 光ディスクドライブ標準 : DVD-ROMドライブオプション : DVDSuperMULTIドライブ (標準のDVD-ROMドライブと交換) FDD オプション: Flash FDD (1.44MB) *2 デバイスベイ 3x 5.25型 (空:2, DVD-ROMドライブで1スロット専有, バックアップ装置は最大2台まで) 拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) [フルハイト、150mm以下] 3x PCI EXPRESS 2.0 (x8レーン, x8ソケット) [フルハイト、ショートサイズ:173.1mm以下] 1x PCI EXPRESS (x4レーン, x8ソケット) [フルハイト、ショートサイズ:173.1mm以下] 1x PCI (32bit/33MHz) [フルハイト、ロングサイズ:312mm以下] グラフィックス搭載チップ / ビデオRAM_{グラフィック表示と解像度} マネージメントコントローラチップ内蔵 / 32MB 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源対応(オプション, ホットプラグ可) 冗長ファン対応 (オプション, ホットプラグ不可) 外形寸法 (幅x奥行きx高さ) 205.0mm × 599.0mm × 450.0mm (スタビライザ収納時/突起物含まず) 316.0mm × 620.0mm × 450.0mm (スタビライザオープン時/突起物含む、非冗長電源ユニット(N8181-78)搭載時) 316.0mm × 629.0mm × 450.0mm (スタビライザオープン時/突起物含む、冗長電源構成時(N8181-71A搭載時)) 質量 (最小*3 / 最大) 20kg / 26kg 電源標準電源レス(セレクタブルオプション), AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを各電源に1本添付) 非冗長電源ユニット(N8181-78)選択時 : 1x 665W 80 PLUS® 取得電源 (ホットプラグ不可, 非冗長)

冗長電源アップグレードキット(N8181-71A)選択時 : 1x 600W 80 PLUS® Silver 取得電源 (電源ユニット(N8181-72A)増設によりホットプラグ対応冗長構成可) 消費電力(100V最大構成時, 待機時) 225 VA / 223 W 227 VA / 225 W 228 VA / 225 W 229 VA / 227 W 消費電力(100V最大構成時, 高負荷時) 398 VA / 394 W 432 VA / 427 W 457 VA / 452 W 500 VA / 495 W 省エネ法(2011年度基準)に基づくエネルギー消費効率 1.11 (J区分) 0.989 (J区分) 0.667 (J区分) 0.610 (J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m, 必須選択オプションの電源に標準添付), キーボード(ケーブル長: 1.8m), マウス (ケーブル長: 1.8m) 無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) インストールOS -サポートOS NECサポート

Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1 以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition, Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition,

Red Hat Enterprise Linux Advanced Platform5.4 以降(x86)*5,Red Hat Enterprise Linux Advanced Platform5.4 以降(EM64T)*5 Red Hat Enterprise Linux 6.0以降(x86)*5*7, Red Hat Enterprise Linux 6.0以降(x86_64)*5*7

VMware ESX(TM)i 4.1

注意事項

拡張スロット搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまでを示します騒音値/電力騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す注釈 *1 オンボードRAID構成において増設用2TB HDD搭載時はRAID10非サポート *2 必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。 *3 動作可能な最小構成(1x CPU, 1x DIMM, 1x HDDケージ, 1x HDD, 1x 電源) *4 省エネ法(2011年度基準)を未達成(100%未満)となります。 *5 サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。

(10)

Express5800/GT120b スペック表製品名称 Express5800/GT120b 製品型名 N8100-1735Y N8100-1736Y CPU 搭載CPU インテル® Xeon® プロセッサー E5503 インテル® Xeon® プロセッサー E5620 動作周波数 2GHz 2.40GHz 標準搭載数 / 最大搭載数 1/2 三次キャッシュ 4MB 12MB コア数(C)/スレッド数(T) (1CPU) 2C/2T 4C/8T チップセットインテル® 5520 チップセットメモリ搭載容量標準 / 最大標準搭載なし / Registered DIMM : 96GB (12x 8GB) 搭載メモリ DDR3L-1333 Registered DIMM 最大動作周波数 800MHz 1066MHz 誤り検出・訂正 ECC, x4 SDDC メモリスペアリング -メモリミラーリング -補助記憶装置ドライブベイ内蔵標準－内蔵最大 2.5型HDDケージ(N8154-24)選択時

SATA HDD 4TB (8x 500GB), SAS HDD 4.8TB (8x 600GB), SATA SSD 800GB (8x 100GB) 3.5型HDDケージ(N8154-27)又は3.5型Fixed HDDケージ(N8154-34)選択時

SATA HDD 8TB (4x 2TB)

ホットスワップ対応(2.5型HDDケージ(N8154-24)または、3.5型HDDケージ(N8154-27)選択時)

インタフェース規格とRAID構成

SATA 3Gb/s : RAID 0/1/10(標準 *1), RAID 5/6/50 (オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション) (RAID50は2.5型HDDケージ搭載時のみサポート) 光ディスクドライブ標準 : DVD-ROMドライブオプション : DVDSuperMULTIドライブ (標準のDVD-ROMドライブと交換) FDD オプション: Flash FDD (1.44MB) *2 デバイスベイ 3x 5.25型 (空:2, DVD-ROMドライブで1スロット専有, バックアップ装置は最大2台まで) 拡張スロット対応スロット 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) [フルハイト、150mm以下] 3x PCI EXPRESS 2.0 (x8レーン, x8ソケット) [フルハイト、ショートサイズ:173.1mm以下] 1x PCI EXPRESS (x4レーン, x8ソケット) [フルハイト、ショートサイズ:173.1mm以下] 1x PCI (32bit/33MHz) [フルハイト、ロングサイズ:312mm以下] グラフィックス搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB グラフィック表示と解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)

2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) 冗長電源 -冗長ファン対応 (オプション, ホットプラグ不可) 外形寸法 (幅x奥行きx高さ) 205.0mm × 599.0mm × 450.0mm (スタビライザ収納時/突起物含まず) 316.0mm × 620.0mm × 450.0mm (スタビライザオープン時/突起物含む) 質量 (最小 *3 / 最大) 20kg / 26kg 電源 1x 665W 80 PLUS® 取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 非冗長) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付) 消費電力(100V最小構成時, 待機時) 60 VA / 57 W 65 VA / 63 W 消費電力(100V最小構成時, 高負荷時) 111 VA / 109 W 143 VA / 141 W 消費電力(100V最大構成時, 待機時) 227 VA / 225 W 227 VA / 225 W 消費電力(100V最大構成時, 高負荷時) 371 VA / 367 W 432 VA / 427 W 省エネ法(2011年度基準)に基づくエネルギー消費効率 2.36 (J区分) *4 0.989 (J区分) 温度/湿度条件動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと) 主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m, 必須選択オプションの電源に標準添付), キーボード(ケーブル長: 1.8m), マウス (ケーブル長: 1.8m) 無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) インストールOS -サポートOS NECサポート

Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise Red Hat社によるサポート *5

Red Hat Enterprise Linux ES4.8以降、Red Hat Enterprise Linux ES4.8以降(EM64T), Red Hat Enterprise Linux 5.4以降、Red Hat Enterprise Linux 5.4以降(EM64T), Red Hat Enterprise Linux 6.0以降(x86), Red Hat Enterprise Linux 6.0以降(x86 64)

注意事項

拡張スロット搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまでを示します騒音値/電力騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す注釈 *1 オンボードRAID構成において増設用2TB HDD搭載時はRAID10非サポート *2 必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。 *3 動作可能な最小構成(1x CPU, 1x DIMM, 1x HDDケージ, 1x HDD) *4 省エネ法(2011年度基準)を未達成(100%未満)となります。 *5 BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。
