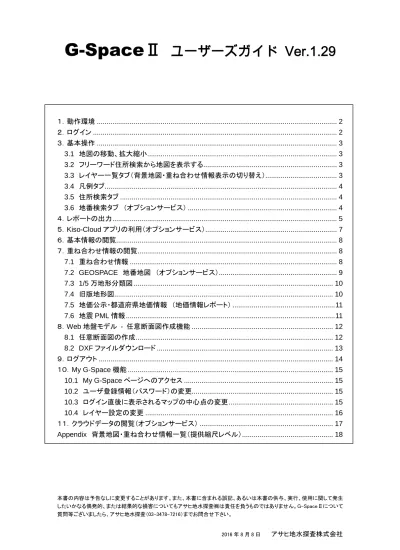

G-Space Ⅱ Ⅱ Ⅱ Ⅱ ユーザーズガイド ユーザーズガイド Ver ユーザーズガイド ユーザーズガイド Ver Ver Ver....1.2 1.2 1.29999 1.2
１．動作環境 ... 2
２．ログイン ... 2
３．基本操作 ... 3
3.1 地図の移動、拡大縮小 ... 3
3.2 フリーワード住所検索から地図を表示する ... 3
3.3 レイヤー一覧タブ（背景地図・重ね合わせ情報表示の切り替え）... 3
3.4 凡例タブ... 4
3.5 住所検索タブ ... 4
3.6 地番検索タブ （オプションサービス） ... 4
４．レポートの出力 ... 5
５．Kiso-Cloudアプリの利用（オプションサービス） ... 7
６．基本情報の閲覧 ... 8
７．重ね合わせ情報の閲覧 ... 8
7.1 重ね合わせ情報 ... 8
7.2 GEOSPACE 地番地図 （オプションサービス） ... 9
7.3 1/5万地形分類図 ... 10
7.4 旧版地形図 ... 10
7.5 地価公示・都道府県地価情報 （地価情報レポート） ... 11
7.6 地震PML情報 ... 11
８．Web地盤モデル - 任意断面図作成機能 ... 12
8.1 任意断面図の作成 ... 12
8.2 DXFファイルダウンロード ... 13
９．ログアウト ... 14
１０．My G-Space機能 ... 15
10.1 My G-Spaceページへのアクセス ... 15
10.2 ユーザ登録情報（パスワード）の変更... 15
10.3 ログイン直後に表示されるマップの中心点の変更 ... 15
10.4 レイヤー設定の変更 ... 16
１１．クラウドデータの閲覧（オプションサービス） ... 17
Appendix 背景地図・重ね合わせ情報一覧（提供縮尺レベル） ... 18
本書の内容は予告なしに変更することがあります。また、本書に含まれる誤記、あるいは本書の供与、実行、使用に関して発生 したいかなる偶発的、または結果的な損害についてもアサヒ地水探査㈱は責任を負うものではありません。G-SpaceⅡについて 質問等ございましたら、アサヒ地水探査（03-3478-7216）までお問合せ下さい。
2016 年 8月 8 日 アサヒ地水探査株式会社
１．動作環境
ブラウザ Internet Explorer11
Google Chrome最新版
Safari4.0以上(5以上を推奨)
※本サイトではJavaScriptを使用しています。
必ずJavaScriptを有効にしてください。
アプリケーション Acrobat5以上
ディスプレイ 1024×768ピクセル以上
２．ログイン
ユーザーID、パスワードを入力し、[ログイン]ボタンをクリックします。
地質地盤情報データベース
３．基本操作
3.1 地図の移動、拡大縮小
■ 地図上でマウスをドラッグ＆ドロップして移動ができます。
■ 地図上でマウスをダブルクリックすると拡大します。
■ 地図の拡大・縮小
地図左上部のパネルの＋
大・縮小ができます。
※提供される縮尺レベルは、レイヤーごとに違います。
3.2 フリーワード住所検索から地図を表示する
3.3 レイヤー一覧タブ（背景地図・重ね合わせ情報表示
提供される縮尺はレイヤーごとに違います。
表示中の縮尺で提供されるレイヤーのみ選択が可能で
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808
地図上でマウスをドラッグ＆ドロップして移動ができます。
地図上でマウスをダブルクリックすると拡大します。
地図左上部のパネルの＋/－ボタンのクリックや、スライダーの上下移動で地図の拡 大・縮小ができます。
※提供される縮尺レベルは、レイヤーごとに違います。（→P16照）
地図を表示する
フ リ ー ワ ー ド 検 索 欄 に 住 所 を 入 力 し て 、 ダ ブルクリック（または
すると検索先の地図が表示されます。
背景地図・重ね合わせ情報表示の切り替え）
[My G-Space]のレイ ヤー設定で、レイ ヤー 一覧
が入っているレイヤーが表示されます。
背景地図の選択、重ね合わせ情報の ON/OFF す。
※背景地図は１つしか選択できません。
黒文字：この縮尺で表示が可能
グレー文字：この縮尺では提供されていません
（グレーアウト）
提供される縮尺はレイヤーごとに違います。（→P16参照）
表示中の縮尺で提供されるレイヤーのみ選択が可能で、提供されないレイヤーはグレーアウト表示
3
－ボタンのクリックや、スライダーの上下移動で地図の拡
フ リ ー ワ ー ド 検 索 欄 に 住 所 を 入 力 し て 、 ダ ブルクリック（または[移動]ボタンをクリック）
すると検索先の地図が表示されます。
一覧タブに表示す るに☑
ON/OFF 表示切り替えをしま
ません
提供されないレイヤーはグレーアウト表示されます。
3.4 凡例タブ
レイヤー一覧タブでチェックが入っている重ね合わせ情報の凡例を表示します。
（背景地図の凡例は提供していません）
3.5 住所検索タブ
■ 住所リストから移動
住所検索タブをクリックし、移動先の住所を選択し て、[移動]ボタンをクリックします。
※１項目（都道府県）以上が選択されていれば移動できます。
■ 座標を指定して移動
該当欄に入力して[移動]ボタンをクリックします。
3.6 地番検索タブ （オプションサービス）
■ 地番検索から移動
地番検索タブをクリックし、移動先の地番を選択し て、[移動]ボタンをクリックします。
※地番まで全て入力して下さい。
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808 5
４．レポートの出力
地 図上のレ ポー トを 出力 した い地点 でクリ ッ クを し て、属性情報タブにある[レポート出力]ボタンをクリ ックします。
出力したいレポートにチェックを入れて、[出力する]ボタンをクリックすると、PDFファイルで出力します。
※簡易柱状図が表示されるレポートについては、検索対象の近隣ボーリング柱状図の本数を表示します。
※複数のレポートを選択した場合も、１つのPDFファイルで出力します。
■ 地形断面図
レポー トを出力したい地点でクリ ック をし、[レポート出力]ボタンをクリックし ます。（4を参照）
地形断面図にチェックを入れて[出力 する]ボタンをクリックすると、地形断面 図レポートを PDF で出力します。
中心点
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808 7
５． Kiso-Cloud アプリの利用（オプションサービス）
地図上の Kiso-Cloudアプリを利用したい地点で
ク リ ッ ク を し て 、属 性情 報 タブ にあ る[Kiso-Cloud アプリ]ボタンをクリックします。
≪Kiso-Cloudご契約ユーザー様≫
各ボタンをクリックしKiso-Cloudアプリをご利用いただけます。
≪Kiso-Cloudお申込み前≫
申込ボタンよりお申込みいただけます。
６．基本情報の閲覧
地 図 上 の 任 意 地 点 を ク リ ッ ク す る と 、 画 面 左 側の属性 情報 タブ に基本 情報が表 示 さ れます。
７．重ね合わせ情報の閲覧
7.1 重ね合わせ情報
レイヤーを選択します。 （3.3を参照）
地図上の任意地点をクリックすると、画面左側の属性情報タブに、基本情報が表示されます。
■ 透過率の変更
レイヤーを選択すると画面上 部 に 透 過 率 バ ー が 表 示 さ れ ます。
地質地盤情報データベース
7.2 GEOSPACE 地番地図 （オプションサービス）
レイヤータブで「GEOSPACE 地番地図」を選択します。
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808
■ 属性情報の表示
任意地点をクリックすると、属性情報タブ に情報が表示されます。
（オプションサービス）
地番地図」を選択します。
9 属性情報の表示
任意地点をクリックすると、属性情報タブ に情報が表示されます。
7.3 1/5万地形分類図
レイヤータブで、「1/5万地形分類図」を選択します。
初期状態では、画面の中心点の都道府県の地形分類図を表示します。
別の都道府県に地図を移動した場合は、都道府県リストを切り替えて下さい。
中 心 点 の 図 の 凡 例 が 表 示 さ れ ま す。
中 心 点 （＋） が 別 の図 幅 に移 動 す る と 、 凡 例 は 自 動 で 切 り 替 わ り ま す。
7.4 旧版地形図
レイヤータブで、「「1/5万地形分類図」を選択します。
表示中の旧版地形図の中心点を基準に、凡例タブ内に図名、測量年、発行年が表示されます。
中心点（＋）が別の図幅に移動す ると、情報は自動で切り替わりま す。
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808 11 7.5 地価公示・都道府県地価情報 （地価情報レポート）
レイヤータブで「地価公示・都道府県地価情報」を選択します。
任意の地点をクリックすると、地価公示、都道府県地価情報が表示されます。
[地価情報レポートはこちら]ボタンを ク リ ッ ク す る と 地 価 情 報 レ ポ ー ト を PDF で出力します。
7.6 地震PML情報
レイヤータブで「地震PML情報」を選択します。
地図上に格子が表示されますので、任意の地点（情報は格子ごとに入っています）をクリックすると、地震 PML
（予想最大損失率、地震リスクに対する不動産の資産価値の指標）診断が表示されます。
[地震 PML 診断レポート]ボタンをク リックすると地震 PML 診断レポート を PDF で出力します。
８． Web 地盤モデル - 任意断面図作成機能
8.1 任意断面図の作成
＜操作手順＞
任意断面図タブをクリック
↓ ↓ ↓
↓
［開始］ボタンをクリック
↓
↓ ↓
↓
地図上で、断面を作成する地点を2点以上指定
（ は変換点、 は近隣ボーリングデータです）
↓
↓ ↓
↓
［断面図作成］ボタンをクリック
↓ ↓ ↓
↓
画面右下に、推定断面図が表示されます。
続けて断面図を作成する場合は、［次の断面線を引く］ボタンをク リックします。
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808 13
＜表示イメージ＞
※断面図の水平方向縮尺は、1/10,000固定です。
※断面図の垂直方向縮尺は、標高50m～-60m固定です。
※近隣ボーリングデータ（断面線から25m内、最大20本まで）の柱状図が閲覧できます。
8.2 DXFファイルダウンロード
断面図を作成すると表示される、［断面図DXF出力］ボタンをクリックします。
Auto CAD等で表示ができます。
任意の断面線
凡例
断面図 柱状図
近隣ボーリングデータ
９．ログアウト
G-SpaceⅡを終了する際は、画面左上にある[ログアウト]ボタンをクリックし、ログアウト操作を行って下さい。
注意：G-SpaceⅡを[ログアウト]ボタン以外にて終了した場合（ブラウザの「×」で閉じたり、強制終了した場合）
セキュリティの関係上、すぐにはG-SpaceⅡへ再接続出来ない場合があります（1時間後に解除されます）。
地質地盤情報データベース
１０． My G-Space 機能
10.1 My G-Spaceページへのアクセス
10.2 ユーザ登録情報（パスワード）の変更
ユーザー登録情報[変更]ボタンをクリックして変更画面に切り替え、新しいパスワード（確認のために２回）を入 力して、[上記内容で決定]ボタンをクリックして下さい。
10.3 ログイン直後に表示されるマップの中心点の変更
マップの中心点[変更]ボタンをクリックして変更画面に切り替え、
[マップで指定]ボタンをクリックして地図で指定するか、北緯・東経の数値を直接入力して下さい。
位置を指定したら、
[上記内容で決定]ボタンをクリックします。
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808
ページへのアクセス
ロ グ イ ン ペ ー ジ で 、 ユ ー ザ ー ID ・ [My G-Space]ボタンをクリックします。
ユーザ登録情報（パスワード）の変更
ボタンをクリックして変更画面に切り替え、新しいパスワード（確認のために２回）を入 ボタンをクリックして下さい。
ログイン直後に表示されるマップの中心点の変更
ボタンをクリックして変更画面に切り替え、
ボタンをクリックして地図で指定するか、北緯・東経の数値を直接入力して下さい。
ボタンをクリックします。
15
・ パ ス ワ ー ド を 入 力 し て 、 ボタンをクリックします。
ボタンをクリックして変更画面に切り替え、新しいパスワード（確認のために２回）を入
ボタンをクリックして地図で指定するか、北緯・東経の数値を直接入力して下さい。
10.4 レイヤー設定の変更
レイヤー設定[変更]ボタンをクリックして変更画面に切り替えます。
ログイン直後に表示したいレイヤーと、サイトのレイヤー一覧タブに表示したいレイヤーにチェックを入れて[上記 内容で決定]ボタンをクリックします。
レイヤー一覧タブに表示
ログイン直後の画面
地質地盤情報データベース G-SpaceⅡ Ver.1.29_20160808 17
１１．クラウドデータの閲覧（オプションサービス）
クラウドサービスご契約ユーザ様のオリジナルデータの閲覧は、G-SpaceⅡのコンテンツと同様です。
■ レイヤータブでの表示順
クラウドデータは、レイヤー一覧タブの最下部に表示されます。
■ 属性情報タブでの表示順
クラウドデータの属性情報は、基本情報の後（G-SpaceⅡの属性情報より前）に表 示されます。
■ 属性情報タブでの表示順
クラウドデータはデフォルトでレイヤータブに表示されますので、My G-Spaceのレイヤー一覧には表示されませ ん。
■ 提供縮尺レベルは、ご契約時の設定によります。
クラウドデータ
クラウドデータの属性情報 基本情報
G-SpaceⅡの属性情報
Appendix 背景地図・重ね合わせ情報一覧（提供縮尺レベル）
属性 初期
情報 透過率
2 8 2 5 6 4 1 ,1 2 8 2 , 2 5 7 4 ,5 1 4 9 , 0 2 8 1 8 ,0 5 6 3 6 , 1 1 2 7 2 ,2 2 4 1 4 4 ,4 4 8 2 8 8 , 8 9 6 5 7 7 ,7 9 1 1 ,1 5 5 , 5 8 4 2 , 3 1 1 ,1 6 7 4 ,6 2 2 , 3 3 4 9 ,2 4 4 ,6 6 8 1 8 , 4 8 9 ,3 3 5
GEOSPACE 電子地図 － － － 1 6 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 0
GEOSPACE 航空写真 － － － 1 6 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2
Ar isM ap3 D － － － 5 4 3 2 1 0
地理院地図 － － － 1 8 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5
行政界 － － － 1 3 1 2 1 1 1 0 9 8 7 6 5
Ope n St r e e t Map － － － 1 8 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5
クラウドデータ GEOSPACE 地番地図
2 0 万分の1 日本シ ームレス地質図 基本情報 ○ 5 0 %
5 万分1 地質図幅（ 産総研） 基本情報 ○ 3 0 %
5 万分1 地形分類図（ 土地分類基本調査） ○ 2 5 %
表層地盤図- 微地形区分 基本情報 ○ 5 0 %
活断層マッ プ ○ ○ －
火山噴火ハザードマッ プ ○ ○ 4 0 %
リ ニア メント（ 関東） ○ －
干渉SAR- 地盤変動マッ プ（ 3 . 1 1 前後） ○ 0 %
土地条件図（ 数値地図2 5 0 0 0 、平成2 4 年版_平成2 5 年8 月1 日発行_ 範囲１） 基本情報 ○ 5 0 % 土地条件図（ 数値地図2 5 0 0 0 、平成2 4 年版_平成2 5 年8 月1 日発行_ 範囲２） 基本情報 ○ 5 0 % 土地条件図（ 数値地図2 5 0 0 0 、平成2 4 年版_平成2 5 年8 月1 日発行_ 範囲３） 基本情報 ○ 5 0 %
治水地形分類図（ 1 : 2 5 ,0 0 0 レベル、初期整備版） 基本情報 ○ 5 0 %
旧版地形図（ 1 : 2 5 ,0 0 0 地形図） 7 5 %
被災地航空写真 2 0 1 2 .1 0 - 2 0 1 3 . 5 （ 東日本大震災被災地震災直後オルソ画像） 5 0 % 1 8 1 7 1 6 1 5
被災地航空写真 2 0 1 1 .5 - 2 0 1 2 . 4 （ 東日本大震災被災地震災直後オルソ画像） 5 0 % 1 8 1 7 1 6 1 5
被災地航空写真 2 0 1 1 .3 - 2 0 1 1 . 4 （ 東日本大震災被災地震災直後オルソ画像） 5 0 % 1 7 1 6 1 5
航空写真 2 0 0 5 - 2 0 0 7 （ Or t h o 3 6 0 0 航空写真） 5 0 %
航空写真 1 9 8 8 - 1 9 9 0 （ 地理院地図- 国土画像情報） 5 0 % 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0
航空写真 1 9 8 4 - 1 9 8 6 （ 地理院地図- 国土画像情報） 5 0 % 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0
航空写真 1 9 7 9 - 1 9 8 3 （ 地理院地図- 国土画像情報） 5 0 % 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0
航空写真 1 9 7 4 - 1 9 7 8 （ 地理院地図- 国土画像情報） 5 0 % 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0
空中写真 1 9 6 1 - 1 9 6 4 （ 地理院地図- 空中写真） 5 0 % 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5
空中写真 1 9 4 5 - 1 9 5 0 （ 地理院地図- 空中写真） 5 0 % 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5
標高マッ プ（ 1 0 m メッ シュ ） ○ 5 0 %
液状化履歴マッ プ ○ ○ 2 5 %
自治体の液状化ハザードマッ プへのリ ンク ○ － － － － － － － － － － － － － － － － － －
土砂災害警戒区域マッ プ ○ ○ 3 0 %
土砂災害危険箇所マッ プ ○ ○ 3 0 %
土壌図 基本情報 ○ 5 0 %
地球化学図 ○ 5 0 %
明治前期の低湿地データ（ 関東・ 近畿） 基本情報 ○ 5 0 %
用途地域データ（ 2 0 1 1 ） 基本情報 ○ 5 0 %
土地利用図2 0 0 5 - 2 0 0 8 （ 1 :5 , 0 0 0 レベル/ 東京都以外の首都圏・ 近畿圏） 基本情報 ○ 5 0 % 土地利用図2 0 0 0 - 2 0 0 3 （ 1 :5 , 0 0 0 レベル/ 東京都以外の首都圏・ 中部圏・ 近畿圏） 基本情報 ○ 5 0 % 土地利用図1 9 9 4 - 1 9 9 7 （ 1 0 m メッ シュ / 首都圏・ 中部圏・ 近畿圏） 基本情報 ○ 5 0 % 土地利用図1 9 8 9 - 1 9 9 1 （ 1 0 m メッ シュ / 首都圏・ 中部圏・ 近畿圏） 基本情報 ○ 5 0 % 土地利用図1 9 8 4 - 1 9 8 7 （ 1 0 m メッ シュ / 首都圏・ 中部圏・ 近畿圏） 基本情報 ○ 5 0 % 土地利用図1 9 7 9 - 1 9 8 2 （ 1 0 m メッ シュ / 首都圏・ 中部圏・ 近畿圏） 基本情報 ○ 5 0 % 土地利用図1 9 7 4 - 1 9 7 7 （ 1 0 m メッ シュ / 首都圏・ 中部圏・ 近畿圏） 基本情報 ○ 5 0 % 海抜マッ プ(海水面標高3 0 , 2 5 ,2 0 , 1 5 ,1 0 , 9 ,8 ,7 , 6 ,5 , 4 ,3 , 2 ,1 ,0 m 以下) ○ 5 0 %
標高コンター（ 1 0 m メッ シ ュ） ○ 3 0 %
道路マッ プ（ 2 0 1 0 年度版） －
ボーリング- 柱状図 ○ ○ －
ボーリング- 土質試験結果一覧表 ○ ○ －
ボーリング- N値5 0 （ 3 0 , 1 0 ） 以上深度分布 ○ ○ －
ボーリング- 孔内水位マッ プ ○ ○ －
井戸情報 ○ ○ －
傾斜角・ 傾斜方位区分図 基本情報 ○ －
重 ね 合 わ せ 情 報 背 景 地 図
レイヤー
縮 尺 (1 / x)
容積率・建ぺい 率を 表示
凡例
ご 契約内容による
