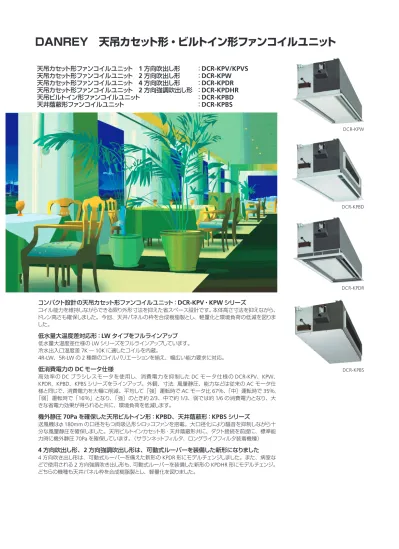

DANREY　天吊カセット形・ビルトイン形ファンコイルユニット

天吊カセット形ファンコイルユニット

1

方向吹出し形

：

DCR-KPV/KPVS

天吊カセット形ファンコイルユニット

2

方向吹出し形

：

DCR-KPW

天吊カセット形ファンコイルユニット

4

方向吹出し形

：

DCR-KPDR

天吊カセット形ファンコイルユニット

2

方向強調吹出し形

：

DCR-KPDHR

天吊ビルトイン形ファンコイルユニット

：

DCR-KPBD

天井蔭蔽形ファンコイルユニット

：

DCR-KPBS

コンパクト設計の天吊カセット形ファンコイルユニット：

DCR-KPV

・

KPW

シリーズ

コイル能力を維持しながらできる限り外形寸法を抑えた省スペース設計です。本体高さ寸法を抑えながら、 ドレン高さも確保しました。今回、天井パネルの枠を合成樹脂製とし、軽量化と環境負荷の低減を図りま した。

低水量大温度差対応形：

LW

タイプをフルラインアップ

低水量大温度差仕様の LW シリーズをフルラインアップしています。 冷水出入口温度差 7K ～ 10K に適したコイルを内蔵。 4R-LW、5R-LW の 2 種類のコイルバリエーションを揃え、幅広い能力要求に対応。

低消費電力の

DC

モータ仕様

高効率の DC ブラシレスモータを使用し、消費電力を抑制した DC モータ仕様の DCR-KPV、KPW、 KPDR、KPBD、KPBS シリーズをラインアップ。外観、寸法，風量静圧、能力などは従来の AC モータ仕 様と同じで、消費電力を大幅に削減。平均して「強］運転時で AC モータ比 67％、「中］運転時で 35％， 「弱］運転時で「16％」となり、「強］のとき約 2/3、中で約 1/3、弱では約 1/6 の消費電力となり、大 きな省電力効果が得られると共に、環境負荷を低減します。

機外静圧

70Pa

を確保した天吊ビルトイン形：

KPBD

、天井蔭蔽形：

KPBS

シリーズ

送風機はφ 180mm の口径をもつ両吸込形シロッコファンを搭載。大口径化により騒音を抑制しながら十 分な風量静圧を確保しました。天吊ビルトインカセット形・天井蔭蔽形共に、ダクト接続を前提に、標準能 力時に機外静圧 70Pa を確保しています。（サランネットフィルタ、ロングライフフィルタ装着機種）

4

方向吹出し形、

2

方向強調吹出し形は、可動式ルーバーを装備した新形になりました

4 方向吹き出し形は、可動式ルーバーを備えた新形の KPDR 形にモデルチェンジしました。また、病室な どで使用される 2 方向強調吹き出し形も、可動式ルーバーを装備した新形の KPDHR 形にモデルチェンジ。 どちらの機種も天井パネル枠を合成樹脂製とし、軽量化を図りました。 DCR-KPW DCR-KPBD DCR-KPDR DCR-KPBS

天吊カセット形ファンコイルユニット ：DCR-KPW、KPVシリーズ 　ビルトイン形：KPBD、 天井蔭蔽形：DCR-KPBSシリーズ

DCR-KPW　天吊カセット形・2方向吹出し形 ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能フィルタ DCR-KPBS-1/L　天井蔭蔽・エアフィルタ組込み形 ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能フィルタ DCR-KPBD　天吊ビルトインカセット形 ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能フィルタ DCR-KPVS　天吊カセット形・1方向吹出し形 ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタ 1 種類：サランネット DCR-KPBS　天井蔭蔽形 ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタなし DCR-KPDHR　天吊カセット形・2方向強調吹出し形 ● 3/4/6/8 形の 4 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能フィルタ DCR-KPV　天吊カセット形・1方向吹出し形 ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能フィルタ DCR-KPDR　天吊カセット形・4方向吹出し形 ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 3 種類： 4R（標準 5K 対応） 4R-LW、5R-LW（低水量大温度差・7K、10K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能フィルタ

F

a

nCoil Units

●天吊カセット 2 方向吹き出し形 KPW、1 方向吹き出し形 KPV、4 方向吹き出し形 KPDR、2 方向強調吹き出し形 KPDHR 天吊ビルトインカセット形 KPBD、天井蔭蔽形 KPBS 形をラインアップ。 フィルタバリエーションでは、標準のサランネットタイプのほか、ロングライフフィルタをラインアップ。オプションで、中性能フィルタ、高性能フィルタにも対応。 コイルバリエーションでは、2 管式システム用 1 コイル形で標準温度差 5K 対応の 4R と、低水量大温度差 7K ～ 10K 対応の 4R-LW と 5R-LW をラインナップ。 また、4 管式システム用 2 コイルタイプでも、豊富な組込みコイルを用意しています。（2 コイルタイプは、オプション対応。別途お問い合わせください。） ●エアフィルタ・バリエーション 標準のサランネットフィルタ、及び粉じん保持容量を増してメンテナン スの手間を削減したロングライフフィルタ、です。 ●中性能・高性能フィルタ（注文時指定のオプション対応品） 室内空気清浄を目的とした中性能フィルタ（JISB9908:2001 比色法による捕集率 65%）及 び高性能フィルタ（JISB9908:2001 比色法による捕集率 95%）です。 サランネットフィルタ ●洗滌、再使用が可能なネットフィルタ ●空気の汚れの状況によっても異なりま すが、およそ1カ月に一回程度の取り外 し洗滌が必要 ロングライフフィルタ ●粉塵保持容量が多く、約6か月程度 のメンテナンスフリーを実現（空気の汚 れの状況によって異なります） ●清掃しての再使用が可能です。 中性能フィルタ（JISB9908:2001比色法65%） ●JIS比色法（JISB9908:2001）による捕集率65% の中性能フィルタ ●空気の汚れの状況によっても異なりますが、 およそ1年で交換が必要。フィルタは非再生形。 ●中性能フィルタ組込みタイプは、能力が標準 仕様と異なります。 高性能フィルタ（JISB9908:2001比色法95%） ●JIS比色法（JISB9908:2001）による捕集率95% の高性能フィルタ ●空気の汚れの状況によっても異なりますが、お よそ1年で交換が必要。フィルタは非再生形。 ●高性能フィルタ組込みタイプは、能力が標準 仕様と異なります。

低水量大温度差形 LWシリーズ 、4管式システム用2コイルタイプもオプションで対応

DCR-KPW-LW　天吊カセット形・2方向吹出し形 低水量大温度差形　4R-LW ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 4R-LW（低水量大温度差・7K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能 DCR-KPW-LW　天吊カセット形・2方向吹出し形 低水量大温度差形 5R-LW ● 2/3/4/6/8/12 形の 6 サイズ ●コイル 5R-LW（低水量大温度差・10K 対応） ●エアフィルタ 4 種類：サランネット、ロングライフ オプション対応：中性能、高性能 DCR-2C-KPW-LW天吊カセット形・2方向吹出し形 低水量大温度差・2コイル形 ●コイル構成の例： （3R-LW+2R-LW）、（3R-LW+3R-LW）、（4R-LW+2R-LW）、 （4R-LW+3R-LW）、（5R-LW+2R-LW） ●その他の機種のラインアップ： KPV, KPDR, KPDHR, KPBD, KPBS など。 2 コイル仕様については、要求能力値をお知らせください。 形式 標準温度差形 低水量大温度差形 4R（標準）＊ _4R-LW＊ _5R-LW＊ KPW ● ● ● KPV ● ● ● KPDR ● ● ● KPDHR ● ● ● KPBD ● ● ● KPVS ● ● ● KPBS ● ● ● KPBS-F ● ● ● 形式 サランネット（標準） ロングライフフィルタ KPW ● ● KPV ● ● KPDR ● ● KPDHR ● ● KPBD ● ● KPVS ● ー KPBS＊ _{ー ー} KPBS-F ● ● ＊KPBS形は、本体にフィルタなしのタイプです。 形式 _（中性能フィルタ_{JIS比色法65％）}＊ _（高性能フィルタ_{JIS比色法95％）}＊ KPW ● ● KPV ● ● KPDR ● ● KPDHR ● ● KPBD ● ● KPVS ー ー KPBS＊ _{ー ー} KPBS-F ● ● 形式 ＃200 ＃300 ＃400 ＃600 ＃800 ＃1200 KPW ● ● ● ● ● ● KPV ● ● ● ● ● ● KPDR ● ● ● ● ● ● KPDHR＊ _{ー ● ● ● ● ー} KPBD ● ● ● ● ● ● KPVS ● ● ● ● ● ● KPBS ● ● ● ● ● ● KPBS-F ● ● ● ● ● ● ●コイル対応表 ●エアフィルタ対応表 ●中性能、高性能フィルタ対応表（オプション対応） ●ユニットサイズ対応表 ●冷水出入口温度差 7K, 10K に対応。冷温水の往き還り温度差を大きくとれます。 空調関係の省エネルギーを計るために、大温度差システムの採用が進んでいます。 これに対応して、低水量大温度差システム用 LW シリーズをラインアップ。冷水出入口温度差 7K を基準に、8K、10K にも対応。 少ない水量で、必要な冷房・暖房能力を発揮します。2 管式システム用の 1 コイルタイプでは、7K 対応の 4R-LW、10K 対応の 5R-LW をラインアップ。 4 管式システム用 2 コイルタイプにも対応。（2 コイルタイプについては、必要能力値をお知らせください。） ●吹き出し方向のバリエーションが充実。設置場所の使用条件に合わせた最適な選択が出来ます。 KPV 形、KPW 形には、快適な気流分布を造るルーバー付吹き出しグリルを装備しました。冷房時の水平吹き出しが可能で、快適な室内温度・気流分布が 得られます。暖房時は、ほぼ直下に吹き出せます。また、4 方向吹き出し形には、フラットなデザインの 4 方向吹き出しパネルを装備。見た目だけでなく、 実際に広く 4 方向に冷風、温風を吹き出します。また、今回モデル変更で可動式ルーバー付きの KPDR 形になりました 2 方向強調 4 方向吹き出し形は、病室などで使用するときにベッド方向に吹き出し気流が行かないように、パネル長手方向先端部分から冷温風が吹き出す 様にしたものです。今回モデル変更で、可動式ルーバー付きの KPDHR 形になりました。 ●機種形式ごとに、コイルの組合わせ、エアフィルタの組合わせで豊富に機種を揃えました。 KPW, KPV, KPDR, KPBD, KPBS-F 形は、全てのコイル、フィルタ、ユニットサイズに対応しています。 本カタログに仕様、外形寸法の記載の無い機種についても、下表に記載の機種はラインアップが有ります。仕様書、外形図面等をご請求ください。 中性能フィルタ及び高性能フィルタ組込みタイプは、標準のサランネットフィルタ組込みタイプ、 及びロングライフフィルタ組込みタイプとは、能力が異なります。 仕様、能力等については、別途担当営業員までお問い合わせください。 ＊KPBS形は、本体にフィルタなしのタイプです。 ＊中性能フィルタは、JISB9908:2001比色法による捕集率65%。 ＊高性能フィルタは、JISB9908:2001比色法による捕集率95%。 ＊KPDHR形は、ユニットサイズ＃300～＃800形までです。 ＃200形及び＃1200形は、ありませんのでご注意ください。 ＊標準温度差形は、冷水出入口温度差5K対応です。 ＊低水量大温度差形:LWタイプは、冷水出入口温度差7K～10K 　対応です。 ＊必要能力に応じて選択してください。 ＊2コイル形もあります。能力等は、別途お問い合わせください。 ● 1方向吹き出し形：KPV ● 2方向吹き出し形：KPW 空気吹き出しエリア 空気吸込みエリア 空気吸込みエリア 空気吹き出しエリア 空気吹き出しエリア 空気吸込みエリア ● 4方向吹き出し形：KPDR ● 2方向強調4方向吹き出し形：KPDHR 空気吹き出しエリア 空気吸込みエリア 空気吹き出しエリア

air out air out air out

air out air out air out air out

air out

air out _{air out}

air out air out

air out _{air out} air out

air out air out air out

air out air out air out

新パネル採用の天吊カセット形ファンコイルユニット ：DCR-KPW、KPVシリーズ 　ビルトインカセット形：KPBDシリーズ

F

a

nCoil Units

●天吊カセット

1

方向吹出し形：

KPV

、天吊ビルトインカセット形：

DCR-KPBD

1 方向吹出しの DCR-KPV 形、天吊ビルトインカセットの DCR-KPBD 形は、合成樹脂製天井パネル枠を採用し、天井パネルの軽量化を図りました。 また、コイルでは、2 管式システム用 1 コイル形で標準温度差 5K 対応の 4R と、低水量大温度差 7K ～ 10K 対応の 4R-LW と 5R-LW をラインナッ プ。さらに、オプションで 4 管式システム用の 2 コイル形、中性能・高性能フィルタ組込み形、省電力の DC モータ組込み形など、豊富なバリエー ション、オプション対応製品をラインアップしています。

■

DCR-KPW-J 2

方向吹き出し形

●合成樹脂製天井パネル枠を採用 天井パネルの枠に、合成樹脂を採用。軽量化と、環境負荷の低減を図りました。 （中央の点検パネルは、鋼板製塗装仕様） ●低水量大温度差形は、7K～10K対応 冷水出入口温度差 7K～10Kに対応した、低水量大温度差形のコイル組込み機種をラインアッ プ。 ●DCブラシレスモータ搭載機種をラインアップ 高効率のDCブラシレスモータを搭載した、省電力タイプの機種をラインアップしています。

■

DCR-KPDR-J 4

方向吹き出し形

●合成樹脂製天井パネル枠を採用 天井パネルの枠に、合成樹脂を採用。軽量化と、環境負荷の低減を図りました。 （中央の点検パネルは、鋼板製塗装仕様） ●可動式ルーバを装備 吹出し口のルーバを、可動式にしました。4方向に可動式ルーバを採用し、吹き出し気流の調整 を可能にしました。（従来の固定式ルーバータイプも、注文生産で対応可能） ●DCブラシレスモータ搭載機種をラインアップ 高効率のDCブラシレスモータを搭載した、省電力タイプの機種をラインアップ。 ●2コイルタイプ、中性能・高性能フィルタ組込みタイプに対応 オプションで、4管式システム用2コイル組込み、中性能・高性能フィルタ組込みに対応。 DCR-KPW-J 形：2 方向吹出し形 DCR-KPDR-J 形：4 方向吹出し形

●天吊カセット

2

方向吹き出し形：

KPW

、

4

方向吹き出し形：

KPDR

2 方向吹出しの DCR-KPW 形、4 方向吹き出しの DCR-KPDR 形は、合成樹脂製天井パネル枠を採用し、天井パネルの軽量化を図りました。 また、コイルでは、2 管式システム用 1 コイル形で標準温度差 5K 対応の 4R と、低水量大温度差 7K ～ 10K 対応の 4R-LW と 5R-LW をラインナッ プ。さらに、オプションで 4 管式システム用の 2 コイル形、中性能・高性能フィルタ組込み形、省電力の DC モータ組込み形など、豊富なバリエー ション、オプション対応製品をラインアップしています。 可動式ルーバ装備 合成樹脂製枠 合成樹脂製枠 DCR-KPV-J 形：1 方向吹出し形 DCR-KPBD-J 形：ビルトイン形

形式 種別 フィルタ等 用途 冷水出入口温度差 コイル仕様 記載内容 ページ DCR-(4R)KPW-J/JL 天吊カセット・2方向吹出し形 サランネット/ロングライフ 2管式1コイル 5K 標準4R 外観・仕様・外形図 9 DCR-(4R)KPV-J/JL 天吊カセット・1方向吹出し形 サランネット/ロングライフ 2管式1コイル 5K 標準4R 外観・仕様・外形図 10 DCR-(4R)KPDR-J/JL 天吊カセット・4方向吹出し形 サランネット/ロングライフ 2管式1コイル 5K 標準4R 外観・仕様・外形図 11 DCR-(4R)KPDHR-J/JL 天吊カセット・2方向強調吹出し形 サランネット/ロングライフ 2管式1コイル 5K 標準4R 外観・仕様・外形図 12 DCR-(4R)KPVS-J/JL 天吊カセット形・1方向吹出し形 薄形本体、サランネット/ロングライフ2管式1コイル 5K 標準4R 外観・仕様・外形図 13 DCR-(4R)KPBD-J/JL 天吊ビルトインカセット形 サランネット/ロングライフ 2管式1コイル 5K 標準4R 外観・仕様・外形図 14 DCR-(4R)KPBS 天井蔭蔽形 - 2管式1コイル 5K 標準4R 外観・仕様・外形図 15 DCR-(4R)KPBS-1/L 天井蔭蔽形 サランネット/ロングライフ 2管式1コイル 5K 標準4R 外観・仕様・外形図 16 DCR-(4R)KPW-LW-J/JL 天吊カセット・2方向吹出し形 サランネット/ロングライフ 2管式1コイル 7K 4R-LW 外観・仕様・外形図 17 DCR-(4R)KPV-LW-J/JL 天吊カセット・1方向吹出し形 サランネット/ロングライフ 2管式1コイル 7K 4R-LW 外観・仕様・外形図 18 DCR-(5R)KPW-LW-J/JL 天吊カセット・2方向吹出し形 サランネット/ロングライフ 2管式1コイル 10K 5R-LW 外観・仕様・外形図 19 DCR-(5R)KPV-LWJ/JL 天吊カセット・1方向吹出し形 サランネット/ロングライフ 2管式1コイル 10K 5R-LW 外観・仕様・外形図 20 DCR-(4R)KPW-J/JL-DC 天吊カセット・2方向吹出し形 サランネット/ロングライフ、DCモータ 2管式1コイル 5K 標準4R 外観・仕様・外形図 21 DCR-(4R)KPV-J/JL-DC 天吊カセット・1方向吹出し形 サランネット/ロングライフ、DCモータ 2管式1コイル 5K 標準4R 外観・仕様・外形図 22 表示項目 記載内容 備考 ページ 冷房能力表 C-4R-J 標準4Rコイル組込み機種の冷房能力表 冷水出入口温度差5K基準 23 暖房能力表 C-4R-J 標準4Rコイル組込み機種の暖房能力表 24 冷房能力表 C-4R-LW-J 4R-LWコイル組込み機種の冷房能力表 低水量大温度差形コイル 冷水出入口温度差7K基準 25 暖房能力表 C-4R-LW-J 4R-LWコイル組込み機種の暖房能力表 低水量大温度差形コイル 26 冷房能力表 C-5R-LW-J 5R-LWコイル組込み機種の冷房能力表 低水量大温度差形コイル 冷水出入口温度差10K基準 27 暖房能力表 C-5R-LW-J 5R-LWコイル組込み機種の暖房能力表 低水量大温度差形コイル 28 別売品 風量調節スイッチ　　標準接続図・スイッチ外形図 PL無しスイッチ、PL付きスイッチ 29 電動弁接続例 AC100V2線式電動弁接続図・AC100V3線式電動弁接続図 29 資料データ KPBD、KPBS風量-静圧特性、風量変化による能力補正方法 30 注文生産品 気化式加湿器組込み形、外気取入れ口組込み形 注文時指定・工場オプション 30 別売品 DTSコントローラ（集中制御対応サーモコントローラ）　　操作部・制御部・集中操作部・中継器 注文時指定・工場オプション 31 資料 天吊カセット形、天井蔭蔽形ファンコイルの施工上の注意事項 32 諸元表 形式記号・型式一覧・フィルタ種別・コイル種別・能力範囲・掲載ページ等 4R・4R-LW・5R-LWコイル別 33 受注生産機種一覧 中性能・高性能フィルタ組込み形等 34 品名呼称法 型式表示の意味等 34

INDEX

　　

製品仕様

INDEX

　　

能力表・接続図・オプション部品

新パネル+可動式ルーバー装備 2方向強調吹き出し形 ： KPDHRシリーズ

病室用

2

方向強調吹出し形ファンコイルユニット：

DCR-KPDHR

形

病室用の 2 方向強調吹出し形ファンコイルユニット：DCR-KPDHR 形です。 DCR-KPDHR 形では、合成樹脂製天井パネル枠を採用し、天井パネルの軽量化を図るとともに、吹出し口に可動式ルーバーを装備し、吹き出し気 流の調整を可能にしました。また、コイルでは、2 管式システム用 1 コイル形で標準温度差 5K 対応の 4R と、低水量大温度差 7K ～ 10K 対応の 4R-LW と 5R-LW をラインナップ。さらに、オプションで 4 管式システム用の 2 コイル形、中性能・高性能フィルタ組込み形、省電力の DC モー タ組込み形など、豊富なバリエーション、オプション対応製品をラインアップしています。

■

DCR-KPDHR-J 2

方向強調吹き出し形

●合成樹脂製天井パネル枠を採用 天井パネルの枠に、合成樹脂を採用。軽量化と、環境負荷の低減を図りました。 （中央の点検パネルは、鋼板製塗装仕様） ●可動式ルーバを装備 吹出し口のルーバを、可動式にし、吹き出し気流の調整を可能にしました。 （従来の固定式ルーバータイプも、注文生産で対応可能） ●DCブラシレスモータ搭載機種も用意 高効率のDCブラシレスモータを搭載した、省電力タイプをラインアップ。 ●2コイルタイプ、中性能・高性能フィルタ組込みタイプ等に対応 オプションで、4管式システム用2コイル組込み、中性能・高性能フィルタ組込 み、低水量大温度差形に対応。

DCR-KPDHR-J 形：2 方向強調吹出し形

可動式ルーバ装備 合成樹脂製枠 DCR-KPDHR 形のオプション対応品については、別途お問い合わせください。 KPDHR 形の、病室への適用例については、7 ページをご参照ください。

DCモータ制御部 DCR-(4R)KPW-J-DC 形

●高効率

DC

ブラシレスモータを使用　

　

－ 低消費電力化と小形化を実現 －

永久磁石を使用したロータと、ホール素子による回転角度検出により、各巻線に最適のタイミングで電圧を印加し、効率よくモータを駆動します。 その結果、同じファンノッチ（強、中、弱）のときには、ACコンデンサモータに比べ、消費電力が平均32％（強運転のとき）～84％（弱運転のとき）削減できます。 また、効率が高く損失が少ないためモータの発熱が少なく、結果として軸受け温度が低く保たれ、軸受け寿命が延びます。 さらに、ACコンデンサモータに比べると、小形で高出力という特徴があり、ファンモータとして使用する場合には、モータ外形の小形化により、モータ周囲を通過する 空気の抵抗も減り、風量－静圧特性が向上します。 一方、DC電源が必要になるため、商用のAC電源からモータ駆動用のDC電源を造り出す電源装置（電源基板）や、モータ内部に装着された駆動用パワー素子などを 動作させるための制御電源などを造り出す制御基板を、備えています。 またモータ内部のドライブIC内温度検出素子により、一定以上の温度を検出した場合は、電流を遮断する過熱保護が働き、回転を停止します。 DCモータ制御・電源基板 DCモータ（内部コア部分） DCモータ（取付け部分）

CO

2

削減、ランニングコスト削減

　計算例

●

DC

ブラシレスモータを搭載し、風量設定を最適化 DCブラシレスモータを採用し、強、中、弱の3つの設定器を備え、従来のACタッ プ形を上回る細かい風量設定（出荷時設定）が、出来るようになり、風量バラン スを最適化しました。 ●

DC

ブラシレスモータを搭載し、消費電力を削減 高効率のDCブラシレスモータを採用したことにより、モータの消費電力は、従 来の約67％に低減（「強」運転時）。 また、実際の運転状態に近い「中」運転時、「弱」運転時には、さらに省電力。 「弱］運転時は、従来の約1/6の消費電力。 ●消費電力の低減例 　DCR-(4R)KPW-J（-DC） ●計算 　従来形ACモータの場合 　　0.112kW×200台×3,000時間=67,200 kW・h/年（年間積算電力量） 　　67,200×0.579＝38,908 kg/年…年間CO2排出量 　DCモータの場合 　　0.080kW×200台×3,000時間=48,000 kW・h/年（年間積算電力量） 　　48,000×0.579＝27,792 kg/年…年間CO2排出量 　＊CO2排出量は、CO2排出係数0.579kg/kW・hで計算。 ●対象システム 　天吊カセット形ファンコイルユニット：DCR-64KW-J-DC（＃600）×200台 　運転時間：年間3000時間　　（at50Hz） ●結果 　ファンコイルユニットのファンモータの、消費電力と年間運転時間から推定し 　た積算電力量を元に、CO2排出量を比較計算した結果、 　＊ランニングコスト（電気料金）の差は、326,400 円/年。（17 円/kWhで計算） 　＊CO2の排出量の差は、11,116 kg/年。（1kW・hあたり0.579kgで計算） ＊CO2削減効果は、地球温暖化対策の推進に 関する法律に基づく、特定排出者の事業活動に 伴う温室効果ガスの排出量の算定に関する省令 （H18年）第2条第4項に基づく代替値で、平成 27年11月30日公表の電気事業者別CO2排出係 数の代替値：0.000579t-CO2/kWhを使用して計 算しています。

高効率DCブラシレスモータを搭載したファンコイルユニット ： DCR-KPW-DCシリーズ

F

a

nCoil Units

with

DC

-motor

DCR-KPW/KPV/KPDHR

形などに、

DC

モータ搭載機種をラインアップ

天吊カセット形、天吊ビルトイン形、天井蔭蔽形のバリエーションとして、高効率のDCブラシレスモータを 採用した機種をラインアップしています。ファンの消費電力を従来比、約33%削減しました。 連続運転時間の長い設備機器として、大幅な効率化を実現しました。 これらのDCモータ搭載機種を、天吊カセット形、天井蔭蔽形など、ほとんどの主力機種に設定しています。 ＊これは、ファンモータだけの消費電力比較（ファン強運転時）です。 ＊＃ 600 形 FCU を 200 台使用するシステムの場合の計算例（当社比） 形番 型式 AC モータ仕様_{（at 50Hz）} DC モータ仕様 対 AC モータ比 #200 DCR- 24KPW-J（-DC） 57W ⇨ 40W 70% #300 DCR- 34KPW-J（-DC） 75W ⇨ 52W 69% #400 DCR- 44KPW-J（-DC） 98W ⇨ 72W 73% #600 DCR- 64KPW-J（-DC） 112W ⇨ 80W 71% #800 DCR- 84KPW-J（-DC） 127W ⇨ 74W 58% #1200 DCR-124KPW-J（-DC） 207W ⇨ 126W 61% ＊ランニングコスト（電気料金）の差の計算には、電力量料金の目安単価と して、17円/kwhを用いています。 ＊CO2排出量の計算には、CO2排出係数として0.579kg/kW・h（H27.11.30 公表の平成26年度実績・代替値）を用いています。 ACモータ仕様 64KW形 消費電力112W、200台 DCモータ仕様 64KW-DC形 消費電力80W、200台 差 電力量（年間3000時間稼働） 67,200 kWh 48,000 kWh 19,200 kWh CO2排出量（0.579kg/kWh） 38,908 kg/年 27,792 kg/年 11,116 kg/年 電気料金（17円/kWh） 1,142,400 円/年 816,000 円/年 326,400 円/年

Energy

Save

33%

65%

消費電力 ＊天吊カセット形＃200～1200 形の平均値（当社比） DC モータ仕様のファンコイルユニットに代えた場合の省エネ効果

Down

Down

ファン「強」運転時 ファン「中」運転時 運転時 運転時

●

DC

モータ搭載機種一覧

●接続図（

DC

モータ仕様）

コントロールスイッチとファンコイルユニットを1：1で使用する場合、配線接続方法はACモータ仕様のものと同様です。 1台のコントロールスイッチで、複数台数のファンコイルユニットの連動運転を行う場合は、連動接続図を請求の上、ご確認ください。 （連動運転の場合は、接続方法が変わります。） 標準のロータリースイッチ以外のコントローラ、サーモスイッチ等をご使用の場合は、それぞれの接続図を請求の上、ご確認ください。

消費電力を大幅に削減し、省エネ空調システムをアシストします。

優れた特性を持つ

DC

モータ搭載ファンコイルユニット

●

AC

モータと

DC

モータの消費電力の比較

ファンモータの消費電力の比較（左表は、

DCR-KPW

形の例）

「強］運転時で、全機種平均でACモータ比67％、「中］運転時で35％、「弱］運 転時で16%となっており、定格能力の「強］運転時で、ACモータに比べて約 2/3、「中］運転時で約1/3の消費電力になり、省電力効果が大きいことがわか ります。また、空調開始時の「強］運転後、室温が所定値に達した後の、定常運 転時のノッチである「弱」運転時では、概ね、ACモータに比べて、1/6の消費 電力になります。 これは、ACモータ（4極）の同期回転数（50Hzで1500rpm）に比較的近い 「強］運転時では、ACモータの効率が、ある程度維持されているのに対し、 同期回転数から大きく外れた低い回転数での運転となる「中」や「弱］ノッチ での運転ではACモータの効率が大きく低下し、一方、モータの回転角度を 検出して、巻線への電圧印加のタイミングを決めるDCモータは、効率が低下 せず、駆動に必要な電力のみ消費するためです。

電源周波数が異なっても同じ風量

-

静圧特性（天吊ビルトイン形など、ダクト接続タイプ）

従来のACコンデンサモータを使用したダクト接続形ファンコイルユニット（DCR-KPBDなど）では、電源周波数が異なると、風量－静圧特性も変わりま した。このため、周波数が50Hzの関東・東北地区と、60Hzの関西地区では、異なる風量－静圧特性線図から、機種を選定する必要がありました。 これに対して、DCブラシレスモータを使う場合、商用電源であるAC100Vから、電源回路を通してモータ駆動用のDC電源を造り出しているため、風 量－静圧特性は、50Hz、60Hzともに同一です。 ユニット サイズ ファンノッチ 消費電力 消費電力比 ACモータ （在来品50Hz） （50Hz60HDCモータ共） 対ACモータ比 2 形 H 57 W ➡ 40 W 70 % M 44 W ➡ 12 W 27 % L 37 W ➡ 8 W 22 % 3 形 H 75 W ➡ 52 W 69 % M 48 W ➡ 16 W 33 % L 38 W ➡ 7 W 18 % 4 形 H 98 W ➡ 72 W 73 % M 76 W ➡ 26 W 34 % L 56 W ➡ 8 W 14 % 6 形 H 112 W ➡ 80 W 71 % M 100 W ➡ 41 W 41 % L 83 W ➡ 11 W 13 % 8 形 H 127 W ➡ 74 W 58 % M 105 W ➡ 42 W 40 % L 83 W ➡ 11 W 13 % 12 形 H 207 W ➡ 126 W 61 % M 183 W ➡ 66 W 36 % L 150 W ➡ 22 W 15 % ＊天吊カセット形:DCR-(4R)KPW-Jの消費電力量の比較 弱 中 強 3 2 1 端子台 N P2 P1 ●コントロールスイッチ この線を使用しない場合は、 絶縁処理してください。 青 5本 電源 AC100V1φ 50Hz/60Hz B L M H C 風量調節スイッチ （ロータリースイッチ） 白 黄 茶 赤 ●接続図 68.5 120 70 24 40 強 中 弱 切 ＦＡＮ ＣＯＮＴＲＯＬ ＤＡＮＲＥＹ　ＫＯＧＹＯ ファンコイルユニット本体　　DCR-KPW-DC形の例 コネクタ DC制御・電源部 電源入力 モータ入 出 力 SW入力 DCモータ

Ｍ

＊ は、現場配線してください。 E E E コネクタ E DC制御・電源部 電源入力 モ ータ入 出 力 SW入力 DCモータ※

Ｍ

E ※　　　　の部分はファンモータを2台組込む大形機種の場合を示します。 ＊必ずアースを、確実に接続してください。 形式記号 機種形式 ユニットサイズ_{範囲 機種設定} 標準温度差形_{型式 機種設定} 低水量大温度差形_型式 KPW 天吊カセット・2 方向吹き出し形 #200～#1200 ● DCR-...KPW-... -DC ● DCR-...KPW -LW-... -DC KPV 天吊カセット・1 方向吹き出し形 #200～#1200 ● DCR-...KPV-... -DC ● DCR-...KPV -LW-... -DC KPDR 天吊カセット・4 方向吹き出し形 #200～#1200 ● DCR-...KPDR-... -DC ● DCR-...KPDR -LW-... -DC KPDHR 天吊カセット・2 方向強調吹き出し形 #300～# 800 ● DCR-...KPDHR-... -DC ● DCR-...KPDHR -LW-... -DC KPBD 天吊ビルトイン形 #200～#1200 ● DCR-...KPBD-... -DC ● DCR-...KPBD -LW-... -DC KPVS 天吊カセット・1 方向吹き出し形 #200～#1200 ● DCR-...KPVS-... -DC ● DCR-...KPVS -LW-... -DC KPBS 天井蔭蔽形 #200～#1200 ● DCR-...KPBS-... -DC ● DCR-...KPBS -LW-... -DC ＊上表の機種について、コイル仕様（1コイル、2コイル、コイル列数など）、エアフィルタの種類に関わりなく、　ACモータ仕様の設定がある機種全てに 　対してDCモータ仕様の設定があります。

病室 2方向強調4方向吹き出し形 天吊カセット形ファンコイルユニット：DCR-KPDHR ＊ 2方向強調4方向吹き出し形パネル：KPDHR ユニットの長手方向が廊下と窓を結ぶ線上に なるように配置出来るので、カーテンレールを 跨ぐ恐れがありません。 ユニットからの冷風、温風は窓側及び廊 下側に向かって吹き出すため、ベッド方 向に風が行きません。 空気吹き出しエリア 空気吸込みエリア 空気吹き出しエリア air out air out air out air out

air out air out

●病室向け専用設計、

2

方向強調

4

方向吹き出し天吊カセット形ファンコイル：

KPDHR

タイプ

空調の風が直接ベッド方向に行きません

KDH タイプでは、ユニットの吹き出しグリルを、長手方向の両先端部に設けました。このため、従来と同じように病室中央の通路の真上で、ファンコイルの 長手方向が、廊下と窓を結んだ線上になるようにユニットを配置しても、ユニットの吹き出しグリルは廊下と窓の方向に向くため、冷風、温風が直接ベッドに 向かって吹きつけることがありません。低水量大温度差形、2 コイル形、低水量大温度差の 2 コイル形、中性能フィルタ組込み形、高性能フィルタ組込み 形もラインアップしています。（P.12 に、仕様、外形図等掲載。）

病院 ・ 病室用ファンコイルユニット DCR-KPDHR、BMシリーズ

F

a

nCoil Units

●天吊カセット 2 方向強調吹き出し形 KPDHR、天吊ビルトイン・マルチダクト形 BM シリーズ 病室向けファンコイルのバリエーションとして、天吊カセット形：DCR-KPDHR シリーズ、天吊ビルトイン・マルチファン形：DCR-BM シリーズをラインアップ。 近年、病室のベッド数は 4 床が多くなってきました。部屋のベッド配置とユニットの置き場所の制約から、従来の様な天吊カセット形ファンコイルを使用した 場合には、ベッド方向に風を吹き出すレイアウトになってしまいます。暖冷工業では、こうした問題点を解決するため、天井パネルの長手方向に風を吹き出す “2 方向強調 4 方向吹き出し形”のカセット形ファンコイル：DCR-KPDHR 形をラインアップしています。 このタイプでは、病室内の中心位置にユニットを配置する従来と同じユニット配置で、ベッド方向に直接空調の風が行きません。 ベッドで寝ている患者さんに、風が直接当たらないように配慮したものです。 また、ベッド数に合わせた複数のファンを内蔵した：DCR-BM 形もラインアップ。ベッドごとのファンコントロールが可能で、よりきめ細かい対応が出来ます。 ●冷房時温度条件： 室内26℃・DB、RH50% 冷水7℃

病室用

FCU

　

2

方向強調

4

方向吹き出し形：

DCR-KPDHR

形

CFD

解析結果

DCR-6KPDHR（＃600） 風量：強 窓 - 廊下断面、冷房時の気流分布 窓側 廊下側 （部屋中央の垂直断面）窓-廊下断面 DCR-6KPDHR（＃600） 風量：強 ベッド平面、冷房時の温度分布 1000 廊下側 （床上ベッド平面1mの水平断面） 窓側 窓側 6010 4590 5510 窓側 6010 4590 5510 4床室　床面積35.8m2_{、室内高さ2.55m} 2方向強調4方向吹き出し形 天吊カセット形ファンコイルユニット ：DCR-6KPDHR

●吹出し口ごとの風量制御が出来る天吊ビルトイン・マルチファン形ファンコイル：

BM

タイプ

複数のファンを内蔵しており、ベッドごとの風量コントロールが可能です

BM タイプでは、ベッド数に合わせた複数のファンを内蔵しています。例えば 4 床用では、4 台の個別制御が可能な送風機を内蔵しており、ダクト接続口を 4 個備えています。これら個々の送風機は、各ベッドの枕元に備えた室内コントローラにより、個別に発停及び風量調節が出来ます。 各ベッドの可動式カーテンを廻して仕切った、個別空間ブース内で、それぞれ希望の温度に設定して空調を行なえます。 このため、病室内におけるベッドの位置に起因する室内の温度分布の不均一を改善することが出来ます。 また、各ベッドごとの吹き出し風量を、患者の意志によって任意に調節することが出来るので、各患者ごとに異なる温度の要求に応えることが出来、更に、 自らの意志で操作が出来る様にしています。また、各送風ダクト接続口に、逆流防止シャッタを備えたので内蔵した送風機のいくつかを停止させても逆流を 起こすことがなく、不要な空調を停止し、省エネルギーを図ることが出来ます。　（DCR-BM タイプについては、別冊の資料をご覧ください。） 吹き出し口の位置が 自由に決められます。 ベッドブース用以外に使用出来るファンを1台内蔵しており、 部屋の中央にも吹き出せます。 入口 BD.1 BD.3 BD.4 BD.2 天吊ビルトイン・マルチファン形ファンコイル DCR-BM-F(4床用5ファンタイプ） ＊この写真は、5ファンタイプです。 送風機 吹き出しグリル 丸ダクト ベッド ファンコイルユニットDCR-BM形 吊り穴 エアフィルタ 交換扉 結線端子台 配管接続口 レタンダクト接続口 （丸ダクト接続用もあります） ＊ファン点検パネルを外した状態 ファン点検パネル（開閉式） ファン点検パネル （開閉式） 吹出しダクト接続口:φ150 吹出しダクト接続口:φ150 本体吊り穴（4-12×30長穴） 結線端子台 ドレン接続口 逆流防止シャッタ （開いた状態） （閉まった状態）逆流防止シャッタ 本体吊り穴 エア抜き操作口蓋 配管接続口 （冷水、温水出口） 配管接続口 （冷水、温水入口） ●逆流防止シャッタの機能 ●天井蔭蔽形の例 ＊BM-CHF形 ＊BM-CH形 ●レイアウトの例 送風停止 送風 送風 送風 A A B B D D D C _C E E 入口 入口 FCU FCU A B C 入口 FCU ・天井蔭蔽形 ・フィルタ組込み形 ・2コイル形

仕様

　

天吊カセット　

2

方向吹き出し形

DCR-(4R)KPW-J/JL

　

1

コイルタイプ　　標準

4R

コイル

外形図　

DCR-(4R)KPW-J

、

JL

形

●部品名 ①水入口（Rc3/4 めねじ） ②水出口（Rc3/4 めねじ） ③ドレン接続口（R3/4 おねじ） ④吊りボルト穴（4-12×30 長穴） ⑤手動エア抜き弁 ⑥結線端子台 ⑦エアフィルタ ⑧ユニット本体 ⑨風量分配ダクト ⑩送風機 ⑪コイル ⑫天井パネル ⑬点検パネル ⑭風向調整ルーバー 型式 要部寸法 サランネットフィルタ ロングライフフィルタ PL OL CL HS DCR- 24KPW-J DCR- 24KPW-JL 670 640 　550 　580 DCR- 34KPW-J DCR- 34KPW-JL 770 740 　650 　680 DCR- 44KPW-J DCR- 44KPW-JL 970 940 　850 　880 DCR- 64KPW-J DCR- 64KPW-JL 1170 1140 1050 1080 DCR- 84KPW-J DCR- 84KPW-JL 1670 1640 1550 1580 DCR-124KPW-J DCR-124KPW-JL 2070 2040 1950 1980 注） 1. 本図は左配管用を示します。 2. 右配管の場合は、製品を水平に 180 度回転させてご使用ください。 3. 天井パネルは、枠⑫が合成樹脂製、中央の点検パネル⑬が鋼板製です。 4. 本体と天井パネルの接続部は、天井パネル取付けビスにより 0 ～ 50mm 調整できます。 5. 配管側の天井面に、お客様にて 450×450mm 以上の点検口を必ず設けてください。 エア抜き操作、バルブ操作、端子部の点検などに必要です。 6. 施工前に、製品の取扱説明書、本体貼付けの施工上の注意事項を、ご確認ください。 また、P.32 の施工上の注意事項を、ご参照ください。 7. 風量調節スイッチは付属しません。 別売品の風量調節スイッチ（P.29 掲載）が必要な場合は、別途ご注文ください。

コイル能力表

C-4R-J

（

P.23

～

24

）

1m 1m 騒音測定位置 マイク

2

管式

ユニットサイズ #200 #300 #400 #600 #800 #1200 形名 24 34 44 64 84 124 風量　m3_/h 「強」 420 520 690 1020 1360 2040 「中」 285 325 490 710 865 1200 「弱」 210 215 255 525 620 790 騒音レベル＊1_{「強」 dB 38 39 41 42 39 41} 冷房能力＊2 _{kW 1.96 2.66 3.79 5.36 7.08 9.33} 暖房能力＊3 _{kW 3.79 4.97 6.58 8.72 11.27 14.64} 定格通水量　ℓ/min 5.6 7.6 10.8 15.3 20.2 26.7 定格通水抵抗 kPa 6.34 10.93 20.16 39.20 30.03 56.73 電源電圧、周波数 AC100V単相 50Hz/60Hz 定格消費電力＊4_{W 57/75 75/83 98/110 112/141 127/150 201/244} 運転電流＊4　_{A 0.57/0.75 0.75/0.84 0.98/1.10 1.12/1.42 1.27/1.50 2.01/2.45} 配管口径 冷温水入口：Rc3/4、冷温水出口：Rc3/4、ドレン口：R3/4 配管方向＊5 _{標準は左（右配管用が必要な場合は、製品を180度回転させてご使用ください）} 熱交換器内容積　cm3 _{750 920 1230 1810 2810 3560} 質量＊7_{kg 32 34.5 40 48 67 83} 本体材質 溶融亜鉛めっき鋼板 SGC 天井パネル＊8_{（別売品）フラットJパネル（枠：合成樹脂製　点検パネル：鋼板製塗装仕上げ 標準色：DR-450）} 送風機 両吸込形多翼送風機　ファンケース…亜鉛めっき鋼板、ファンロータ…PP樹脂 電動機 コンデンサ誘導電動機・4極・E種絶縁 風量調節 強・中・弱の3段切換。別売品の風量調節スイッチによる。 熱交換器（コイル） 銅チューブ・アルミフィン　C1220Tφ9.52OD　親水性ルーバーフィン　4R ドレンパン ステンレス鋼板 吹き出しグリル H形ルーバ（可動式） エアフィルタ J サランネットフィルタ（洗滌可） JL ロングライフフィルタ（洗滌可） ＊1 騒音は、JISA4008（ファンコイルユニット）による防音室内測定値（1m×1m）を、無響室換算（－ 2dB）した値。 ＊2 冷房能力測定条件は、JISA4008 による入口空気温度 27℃・DB、19℃・WB、冷水入口温度 7℃、冷水出口温度 12℃。 ＊3 暖房能力測定条件は、JISA4008 による入口空気温度 20℃・DB、温水入口温度 60℃。 ＊4 冷房能力値、暖房能力値、消費電力値、運転電流値は、いずれも風量調節器「強」のとき。 ＊5 配管勝手方向は、左を標準とします。右配管用が必要な場合は、製品を水平に 180 度回転させてご使用ください。 ＊6 応用能力表（温度条件等が異なる場合の能力表）は、C-4R-J（P.23 ～ P.24）を参照してください。 ＊7 標準質量は、全て乾燥質量です。フィルタの種類により多少の変動があります。 ＊8 天井パネルの標準塗装色：DR-450 ナチュラルホワイトは日本塗料工業会 HN-93（近似マンセル N-9.3）。 ⑨ ③ ③ 48 125 200 260 ～ 310 ⑬ ⑭ ⑫ ⑫ 145 88 51 ⑤ ④ ④ ④ ④ ⑩ ⑪ ⑧ 320 540 ⑥ ② ① CL HS 15 OL 天井開口寸法 パネル寸法 吊りボルトピッチ PL 60 60 ⑦ 15 ⇩ ⇩ ⇩ ⇩ 440 500 390 460 ～ 510 30 30 70 ～ 120 7 パネル寸法 520540 天井開口寸法 440 40 吊りボルトピッチ 天井開口寸法 天井開口寸法 HS 520 40 30 30 天井開口寸法 ユニット本体 吊りボルト位置（4カ所） 端子台 配管接続口 ドレン接続口 ＊配管側の天井面に、必ず450×450以上の点検口を設けてください。 OL TOP VIEW 点検口 （配管側） 450×450 以上 ④吊り金具詳細図 HS 19 12 30 30 11 58

仕様

　

天吊カセット　

1

方向吹き出し形

DCR-(4R)KPV-J/JL

　　

1

コイルタイプ　　標準

4R

コイル

外形図　

DCR-(4R)KPV-J

、

JL

形

型式 要部寸法 サランネットフィルタ ロングライフフィルタ PL OL CL HS DCR- 24KPV-J DCR- 24KPV-JL 670 640 　550 　580 DCR- 34KPV-J DCR- 34KPV-JL 770 740 　650 　680 DCR- 44KPV-J DCR- 44KPV-JL 970 940 　850 　880 DCR- 64KPV-J DCR- 64KPV-JL 1170 1140 1050 1080 DCR- 84KPV-J DCR- 84KPV-JL 1670 1640 1550 1580 DCR-124KPV-J DCR-124KPV-JL 2070 2040 1950 1980 注） 1. 本図は左配管用を示します。右配管用は本図と対称になります。 2. 本製品は、左配管専用又は右配管専用で納入現地での組み替えはできません。 必らず、ご注文時に配管勝手方向を指定してください。 3. 天井パネルは、枠⑫が合成樹脂製、中央の点検パネル⑬が鋼板製です。 4. 本体と天井パネルの接続部は、天井パネル取付けビスにより 0 ～ 50mm 調整できます。 5. 配管側の天井面に、お客様にて 450×450mm 以上の点検口を必ず設けてください。 エア抜き操作、バルブ操作、端子部の点検などに必要です。 6. 施工前に、製品の取扱説明書、本体貼付けの施工上の注意事項を、ご確認ください。 また、P.32 の施工上の注意事項を、ご参照ください。 7. 風量調節スイッチは付属しません。 別売品の風量調節スイッチ（P.29 掲載）が必要な場合は、別途ご注文ください。

コイル能力表

C-4R-J

（

P.23

～

24

）

2

管式

ユニットサイズ #200 #300 #400 #600 #800 #1200 形名 24 34 44 64 84 124 風量　m3_/h 「強」 420 520 690 1020 1360 2040 「中」 285 325 490 710 865 1200 「弱」 210 215 255 525 620 790 騒音レベル＊1_{「強」 dB 38 39 41 42 39 41} 冷房能力＊2 _{kW 1.96 2.66 3.79 5.36 7.08 9.33} 暖房能力＊3 _{kW 3.79 4.97 6.58 8.72 11.27 14.64} 定格通水量　ℓ/min 5.6 7.6 10.8 15.3 20.2 26.7 定格通水抵抗 kPa 6.34 10.93 20.16 39.20 30.03 56.73 電源電圧、周波数 AC100V単相 50Hz/60Hz 定格消費電力＊4_{W 57/75 75/83 98/110 112/141 127/150 201/244} 運転電流＊4　_{A 0.57/0.75 0.75/0.84 0.98/1.10 1.12/1.42 1.27/1.50 2.01/2.45} 配管口径 冷温水入口：Rc3/4、冷温水出口：Rc3/4、ドレン口：R3/4 配管方向＊5 _{左又は右（標準は左）・左右の別は寸法図参照・納入現地での組み替え不可} 熱交換器内容積　cm3 _{750 920 1230 1810 2810 3560} 質量＊7_{kg 32 34 39.5 47 65 80} 本体材質 溶融亜鉛めっき鋼板 SGC 天井パネル＊8_{（別売品）フラットJパネル（枠：合成樹脂製　点検パネル：鋼板製塗装仕上げ 標準色：DR-450）} 送風機 両吸込形多翼送風機　ファンケース…亜鉛めっき鋼板、ファンロータ…PP樹脂 電動機 コンデンサ誘導電動機・4極・E種絶縁 風量調節 強・中・弱の3段切換。別売品の風量調節スイッチによる。 熱交換器（コイル） 銅チューブ・アルミフィン　C1220Tφ9.52OD　親水性ルーバーフィン　4R ドレンパン ステンレス鋼板 吹き出しグリル H形ルーバ（可動式） エアフィルタ J サランネットフィルタ（洗滌可） JL ロングライフフィルタ（洗滌可） ＊1 騒音は、JISA4008（ファンコイルユニット）による防音室内測定値（1m×1m）を、無響室換算（－ 2dB）した値。 ＊2 冷房能力測定条件は、JISA4008 による入口空気温度 27℃・DB、19℃・WB、冷水入口温度 7℃、冷水出口温度 12℃。 ＊3 暖房能力測定条件は、JISA4008 による入口空気温度 20℃・DB、温水入口温度 60℃。 ＊4 冷房能力値、暖房能力値、消費電力値、運転電流値は、いずれも風量調節器「強」のとき。 ＊5 配管勝手方向は、左を標準とします。左右の別は寸法図を参照。配管勝手方向は注文時に指定してください。 ＊6 応用能力表（温度条件等が異なる場合の能力表）は、C-4R-J（P.23 ～ P.24）を参照してください。 ＊7 標準質量は、全て乾燥質量です。フィルタの種類により多少の変動があります。 ＊8 天井パネルの標準塗装色：DR-450 ナチュラルホワイトは日本塗料工業会 HN-93（近似マンセル N-9.3）。 ⑬ ⑭ ⑫ 320 540 ⑨ ③ ③ 48 125 200 260 ～ 310 _⑫ 145 88 51 ⑤ ④ ④ ④ ④ ⑩ ⑪ ⑧ ⑥ ② ① CL HS 15 OL 天井開口寸法 パネル寸法 吊りボルトピッチ PL 60 60 ⑦ 15 ⇩ _⇩⇩ 440 500 390 460 ～ 510 30 30 70 ～ 120 7 パネル寸法 520540 天井開口寸法 440 40 吊りボルトピッチ 天井開口寸法 天井開口寸法 HS 520 40 30 30 天井開口寸法 ユニット本体 吊りボルト位置（4カ所） 端子台 配管接続口 ドレン接続口 ＊配管側の天井面に、必ず450×450以上の点検口を設けてください。 OL TOP VIEW 点検口 （配管側） 450×450 以上 ④吊り金具詳細図 HS 19 12 30 30 11 58 1m 1m 騒音測定位置 マイク ●部品名 ①水入口（Rc3/4 めねじ） ②水出口（Rc3/4 めねじ） ③ドレン接続口（R3/4 おねじ） ④吊りボルト穴（4-12×30 長穴） ⑤手動エア抜き弁 ⑥結線端子台 ⑦エアフィルタ ⑧ユニット本体 ⑨風量分配ダクト ⑩送風機 ⑪コイル ⑫天井パネル ⑬点検パネル ⑭風向調整ルーバー

仕様

　

天吊カセット　

4

方向吹き出し形

DCR-(4R)KPDR-J/JL

　

1

コイルタイプ　　標準

4R

コイル

外形図　

DCR-(4R)KPDR-J

、

JL

形

型式 要部寸法 サランネットフィルタ ロングライフフィルタ PL OL CL HS DCR- 24KPDR-J DCR- 24KPDR-JL 670 640 　550 　580 DCR- 34KPDR-J DCR- 34KPDR-JL 770 740 　650 　680 DCR- 44KPDR-J DCR- 44KPDR-JL 970 940 　850 　880 DCR- 64KPDR-J DCR- 64KPDR-JL 1170 1140 1050 1080 DCR- 84KPDR-J DCR- 84KPDR-JL 1670 1640 1550 1580 DCR-124KPDR-J DCR-124KPDR-JL 2070 2040 1950 1980

コイル能力表

C-4R-J

（

P.23

～

24

）

2

管式

ユニットサイズ #200 #300 #400 #600 #800 #1200 形名 24 34 44 64 84 124 風量　m3_/h 「強」 420 520 690 1020 1360 2040 「中」 285 325 490 710 865 1200 「弱」 210 215 255 525 620 790 騒音レベル＊1_{「強」 dB 38 39 41 42 39 41} 冷房能力＊2 _{kW 1.96 2.66 3.79 5.36 7.08 9.33} 暖房能力＊3 _{kW 3.79 4.97 6.58 8.72 11.27 14.64} 定格通水量　ℓ/min 5.6 7.6 10.8 15.3 20.2 26.7 定格通水抵抗 kPa 6.34 10.93 20.16 39.20 30.03 56.73 電源電圧、周波数 AC100V単相 50Hz/60Hz 定格消費電力＊4_{W 57/75 75/83 98/110 112/141 127/150 201/244} 運転電流＊4　_{A 0.57/0.75 0.75/0.84 0.98/1.10 1.12/1.42 1.27/1.50 2.01/2.45} 配管口径 冷温水入口：Rc3/4、冷温水出口：Rc3/4、ドレン口：R3/4 配管方向＊5 _{標準は左（右配管用が必要な場合は、製品を180度回転させてご使用ください）} 熱交換器内容積　cm3 _{750 920 1230 1810 2810 3560} 質量＊7_{kg 35.5 38.5 46 55 76.5 93.5} 本体材質 溶融亜鉛めっき鋼板 SGC 天井パネル＊8_{（別売品）フラットJパネル（枠：合成樹脂製　点検パネル：鋼板製塗装仕上げ 標準色：DR-450）} 送風機 両吸込形多翼送風機　ファンケース…亜鉛めっき鋼板、ファンロータ…PP樹脂 電動機 コンデンサ誘導電動機・4極・E種絶縁 風量調節 強・中・弱の3段切換。別売品の風量調節スイッチによる。 熱交換器（コイル） 銅チューブ・アルミフィン　C1220Tφ9.52OD　親水性ルーバーフィン　4R ドレンパン ステンレス鋼板 吹き出しグリル H形ルーバ（可動式） エアフィルタ J サランネットフィルタ（洗滌可） JL ロングライフフィルタ（洗滌可） ＊1 騒音は、JISA4008（ファンコイルユニット）による防音室内測定値（1m×1m）を、無響室換算（－ 2dB）した値。 ＊2 冷房能力測定条件は、JISA4008 による入口空気温度 27℃・DB、19℃・WB、冷水入口温度 7℃、冷水出口温度 12℃。 ＊3 暖房能力測定条件は、JISA4008 による入口空気温度 20℃・DB、温水入口温度 60℃。 ＊4 冷房能力値、暖房能力値、消費電力値、運転電流値は、いずれも風量調節器「強」のとき。 ＊5 配管勝手方向は、左を標準とします。右配管用が必要な場合は、製品を水平に 180 度回転させてご使用ください。 ＊6 応用能力表（温度条件等が異なる場合の能力表）は、C-4R-J（P.23 ～ P.24）を参照してください。 ＊7 標準質量は、全て乾燥質量です。フィルタの種類により多少の変動があります。 ＊8 天井パネルの標準塗装色：DR-450 ナチュラルホワイトは日本塗料工業会 HN-93（近似マンセル N-9.3）。 1m 1m 騒音測定位置 マイク ⑨ ③ ③ 48 125 200 260 ～ 310 ⑬ ⑭ ⑫ ⑫ 145 88 51 ⑤ ④ ④ ④ ④ ⑩ ⑪ ⑧ 320 540 ⑥ ② ① CL HS 15 OL 天井開口寸法 パネル寸法 吊りボルトピッチ PL 60 60 ⑦ 15 ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ 440 500 390 460 ～ 510 30 30 70 ～ 120 7 パネル寸法 520540 天井開口寸法 440 40 吊りボルトピッチ 天井開口寸法 天井開口寸法 HS 520 40 30 30 天井開口寸法 ユニット本体 吊りボルト位置（4カ所） 端子台 配管接続口 ドレン接続口 ＊配管側の天井面に、必ず450×450以上の点検口を設けてください。 OL TOP VIEW 点検口 （配管側） 450×450 以上 ④吊り金具詳細図 HS 19 12 30 30 11 58 ●部品名 ①水入口（Rc3/4 めねじ） ②水出口（Rc3/4 めねじ） ③ドレン接続口（R3/4 おねじ） ④吊りボルト穴（4-12×30 長穴） ⑤手動エア抜き弁 ⑥結線端子台 ⑦エアフィルタ ⑧ユニット本体 ⑨風量分配ダクト ⑩送風機 ⑪コイル ⑫天井パネル ⑬点検パネル ⑭風向調整ルーバー 注） 1. 本図は左配管用を示します。 2. 右配管の場合は、製品を水平に 180 度回転させてご使用ください。 3. 天井パネルは、枠⑫が合成樹脂製、中央の点検パネル⑬が鋼板製です。 4. 本体と天井パネルの接続部は、天井パネル取付けビスにより 0 ～ 50mm 調整できます。 5. 配管側の天井面に、お客様にて 450×450mm 以上の点検口を必ず設けてください。 エア抜き操作、バルブ操作、端子部の点検などに必要です。 6. 施工前に、製品の取扱説明書、本体貼付けの施工上の注意事項を、ご確認ください。 また、P.32 の施工上の注意事項を、ご参照ください。 7. 風量調節スイッチは付属しません。 別売品の風量調節スイッチ（P.29 掲載）が必要な場合は、別途ご注文ください。

仕様

　

天吊カセット　

2

方向強調吹き出し形

DCR-(4R)KPDHR-J/JL

　　

1

コイルタイプ　　標準

4R

コイル

外形図　

DCR-(4R)KPDH-J

、

JL

形

型式 要部寸法 サランネットフィルタ ロングライフフィルタ PL OL CL HS DCR- 34KPDHR-J DCR- 34KPDHR-JL 770 740 　650 　680 DCR- 44KPDHR-J DCR- 44KPDHR-JL 970 940 　850 　880 DCR- 64KPDHR-J DCR- 64KPDHR-JL 1170 1140 1050 1080 DCR- 84KPDHR-J DCR- 84KPDHR-JL 1670 1640 1550 1580

コイル能力表

C-4R-J

（

P.23

～

24

）

2

管式

ユニットサイズ #300 #400 #600 #800 形名 34 44 64 84 風量　m3_/h 「強」 520 690 1020 1360 「中」 325 490 710 865 「弱」 215 255 525 620 騒音レベル＊1_{「強」 dB 42 44 45 42} 冷房能力＊2 _{kW 2.66 3.79 5.36 7.08} 暖房能力＊3 _{kW 4.97 6.58 8.72 11.27} 定格通水量　ℓ/min 7.6 10.8 15.3 20.2 定格通水抵抗 kPa 10.93 20.16 39.20 30.03 電源電圧、周波数 AC100V単相 50Hz/60Hz 定格消費電力＊4_{W 75/83 98/110 112/141 127/150} 運転電流＊4　_{A 0.75/0.84 0.98/1.10 1.12/1.42 1.27/1.50} 配管口径 冷温水入口：Rc3/4、冷温水出口：Rc3/4、ドレン口：R3/4 配管方向＊5 _{標準は左（右配管用が必要な場合は、製品を180度回転させてご使用ください）} 熱交換器内容積　cm3 _{920 1230 1810 2810} 質量＊7_{kg 38.5 46 55 76.5} 本体材質 溶融亜鉛めっき鋼板 SGC 天井パネル＊8_{（別売品）フラットJパネル（枠：合成樹脂製　点検パネル：鋼板製塗装仕上げ 標準色：DR-450）} 送風機 両吸込形多翼送風機　ファンケース…亜鉛めっき鋼板、ファンロータ…PP樹脂 電動機 コンデンサ誘導電動機・4極・E種絶縁 風量調節 強・中・弱の3段切換。別売品の風量調節スイッチによる。 熱交換器（コイル） 銅チューブ・アルミフィン　C1220Tφ9.52OD　親水性ルーバーフィン　4R ドレンパン ステンレス鋼板 吹き出しグリル H形ルーバ（可動式） エアフィルタ J サランネットフィルタ（洗滌可） JL ロングライフフィルタ（洗滌可） ＊1 騒音は、JISA4008（ファンコイルユニット）による防音室内測定値（1m×1m）を、無響室換算（－ 2dB）した値。 ＊2 冷房能力測定条件は、JISA4008 による入口空気温度 27℃・DB、19℃・WB、冷水入口温度 7℃、冷水出口温度 12℃。 ＊3 暖房能力測定条件は、JISA4008 による入口空気温度 20℃・DB、温水入口温度 60℃。 ＊4 冷房能力値、暖房能力値、消費電力値、運転電流値は、いずれも風量調節器「強」のとき。 ＊5 配管勝手方向は、左を標準とします。右配管用が必要な場合は、製品を水平に 180 度回転させてご使用ください。 ＊6 応用能力表（温度条件等が異なる場合の能力表）は、C-4R-J（P.23 ～ P.24）を参照してください。 ＊7 標準質量は、全て乾燥質量です。フィルタの種類により多少の変動があります。 ＊8 天井パネルの標準塗装色：DR-450 ナチュラルホワイトは日本塗料工業会 HN-93（近似マンセル N-9.3）。 1m 1m 騒音測定位置 マイク ⑨ ③ ③ 48 125 200 260 ～ 310 ⑬ ⑭ ⑫ ⑫ 145 88 51 ⑤ ④ ④ ④ ④ ⑩ ⑪ ⑧ 320 540 ⑥ ② ① CL HS 15 OL 天井開口寸法 パネル寸法 吊りボルトピッチ PL 60 60 ⑦ 15 ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ _{⇩ ⇩} ⇩ ⇩ 440 500 390 460 ～ 510 30 30 70 ～ 120 7 パネル寸法 520540 天井開口寸法 440 40 吊りボルトピッチ 天井開口寸法 天井開口寸法 HS 520 40 30 30 天井開口寸法 ユニット本体 吊りボルト位置（4カ所） 端子台 配管接続口 ドレン接続口 ＊配管側の天井面に、必ず450×450以上の点検口を設けてください。 OL TOP VIEW 点検口 （配管側） 450×450 以上 ④吊り金具詳細図 HS 19 12 30 30 11 58 ●部品名 ①水入口（Rc3/4 めねじ） ②水出口（Rc3/4 めねじ） ③ドレン接続口（R3/4 おねじ） ④吊りボルト穴（4-12×30 長穴） ⑤手動エア抜き弁 ⑥結線端子台 ⑦エアフィルタ ⑧ユニット本体 ⑨風量分配ダクト ⑩送風機 ⑪コイル ⑫天井パネル ⑬点検パネル ⑭風向調整ルーバー 注） 1. 本図は左配管用を示します。 2. 右配管の場合は、製品を水平に 180 度回転させてご使用ください。 3. 天井パネルは、枠⑫が合成樹脂製、中央の点検パネル⑬が鋼板製です。 4. 本体と天井パネルの接続部は、天井パネル取付けビスにより 0 ～ 50mm 調整できます。 5. 配管側の天井面に、お客様にて 450×450mm 以上の点検口を必ず設けてください。 エア抜き操作、バルブ操作、端子部の点検などに必要です。 6. 施工前に、製品の取扱説明書、本体貼付けの施工上の注意事項を、ご確認ください。 また、P.32 の施工上の注意事項を、ご参照ください。 7. 風量調節スイッチは付属しません。 別売品の風量調節スイッチ（P.29 掲載）が必要な場合は、別途ご注文ください。
