Dell OptiPlex 3060 Small Form Factor セットアップと仕様ガイド

(1)

Dell OptiPlex 3060 Small Form Factor

セットアップと仕様ガイド

規制モデル： D11S 規制タイプ： D11S004 July 2020

Rev. A03

(2)

メモ、注意、警告

メモ: 製品を使いやすくするための重要な情報を説明しています。

注意: ハードウェアの損傷やデータの損失の可能性を示し、その危険を回避するための方法を説明しています。

警告: 物的損害、けが、または死亡の原因となる可能性があることを示しています。

子会社の商標です。その他の商標は、それぞれの所有者の商標である場合があります。

(3)

章 1: コンピュータのセットアップ...5

章 2: シャーシ...8

前面図...8

背面図...9

章 3: システム仕様...10

プロセッサー...10

メモリー...11

ストレージ...11

チップセット...12

HDD

および

Optane

のメモリー構成...12

オーディオ...12

ビデオ... 13

通信...14

ポートとコネクター... 14

システム基板のコネクタ... 14

電源ユニット...15

物理システムの寸法... 15

セキュリティ...15

環境...16

章 4: セットアップユーティリティ... 17

セットアップユーティリティ...17

一般オプション... 17

システム情報...18

ビデオ画面オプション... 19

セキュリティ... 20

安全起動オプション... 21

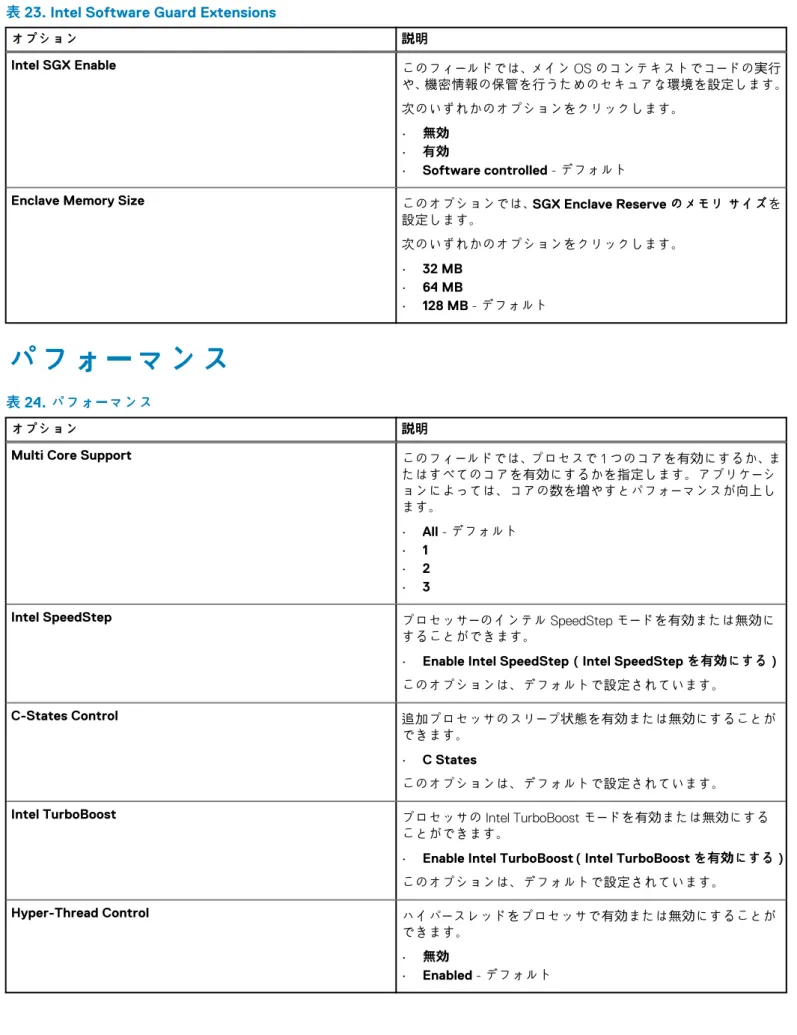

Intel Software Guard Extensions のオプション...22

パフォーマンス...22

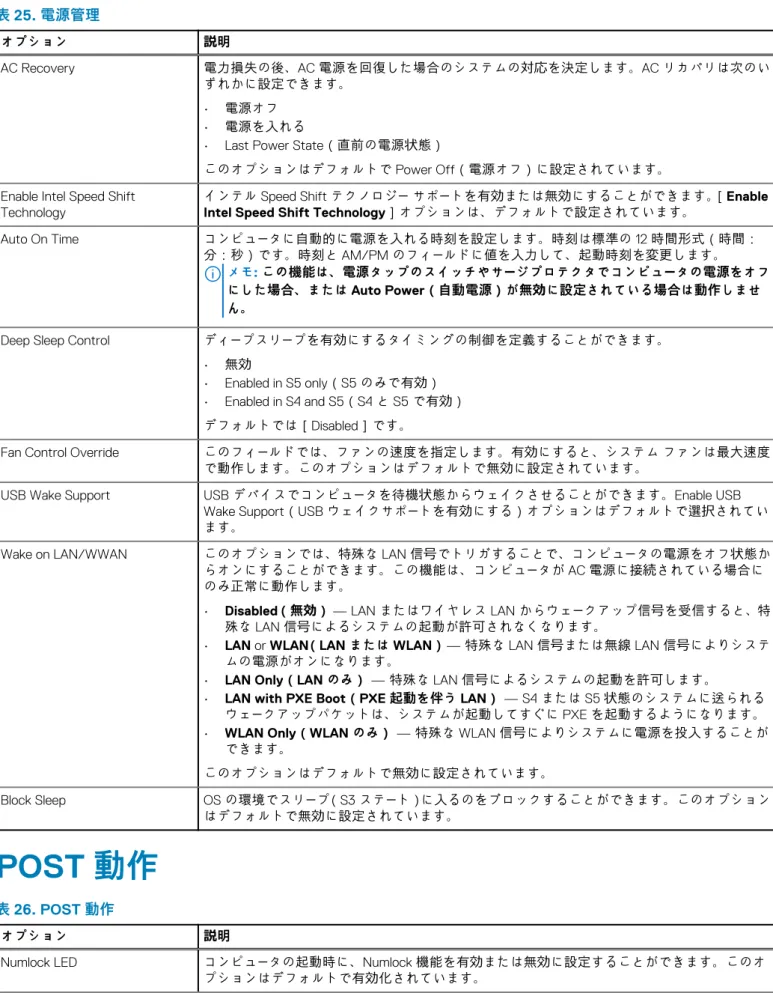

電力管理...23

POST

動作... 23

Virtualization Support（仮想化サポート）...24

ワイヤレスオプション...24

メンテナンス... 25

システムログ... 25

詳細設定... 25

SupportAssist システムの解決策... 26

章 5: ソフトウェア... 27

対応オペレーティングシステム...27

Windows

ドライバのダウンロード... 27

ネットワークアダプタドライバ...27

1

コンピュータのセットアップ 5

(6)

メモ: 外付けグラフィックスカード搭載のコンピュータを注文した場合、コンピュータの背面パネルの HDMI ポートとディ スプレイポートはカバーされています。外付けグラフィックスカードに、ディスプレイを接続します。

4. 電源ケーブルを接続します。

5. 電源ボタンを押します。

6. 画面の手順に従って Windows セットアップを終了します。

6 コンピュータのセットアップ

(7)

a. ネットワークに接続します。

b. Microsoft アカウントにサインイン、または新しいアカウントを作成します。

7. Dell アプリを見つけます。

表1. Dell アプリを見つける

Dellアプリ 説明

コンピュータを登録する

Dell ヘルプとサポート

SupportAssist — コンピュータを確認してアップデートする

コンピュータのセットアップ 7

(8)

シャーシ

本章では、シャーシの各部（ポートおよびコネクタを含む）を図示すると共に、Fn ホットキーの組み合わせについて説明します。

トピック：

• 前面図

• 背面図

前面図

1. 光学ドライブ（オプション）

2. 電源ボタンおよび電源ライト/診断LED 3. ハードドライブアクティビティーライト 4. メモリカードリーダー（オプション）

5. ヘッドセット/ユニバーサルオーディオジャックポート（3.5 mmヘッドホン/マイクロフォンコンボポート）

6. USB 2.0 ポート（2）

7. USB 3.1 Gen 1 ポート（2）

2

8 シャーシ

(9)

背面図

1. ライン出力ポート 2. シリアルポート（オプション）

3. DP1.2/HDMI2.0/VGA/シリアル/シリアル-PS/2（オプション）4. HDMI ポート

5. ディスプレイポート 6. サービスタグ

7. USB 3.1 Gen 1 ポート（2） 8. USB 2.0ポート（2）（Smart Power Onに対応）

9. ネットワークポート 10. 拡張カードスロット（2）

11. 電源コネクタポート 12. 電源ユニット診断ライト

13. 外部アンテナコネクタ（2）（オプション） 14. ケンジントンセキュリティケーブルスロット 15. パドロックリング

シャーシ 9

(10)

システム仕様

メモ: 提供されるものは地域により異なる場合があります。次の仕様には、コンピューターの出荷に際し、法により提示が定め られている項目のみを記載しています。コンピューターの構成の詳細については、Windowsオペレーティングシステムで［ヘ ルプとサポート］を開き、コンピューターに関する情報を表示するオプションを選択してください。

トピック：

• プロセッサー

• メモリー

• ストレージ

• チップセット

• HDDおよびOptaneのメモリー構成

• オーディオ

• ビデオ

• 通信

• ポートとコネクター

• システム基板のコネクタ

• 電源ユニット

• 物理システムの寸法

• セキュリティ

• 環境

プロセッサー

グローバルスタンダード製品（GSP）は、世界的規模での可用性および同期化された移行のために管理されたデルの関連製品のサブセットです。全世界での購入で同じプラットフォームが使用できるように保証されます。これにより、お客様は世界的に管理される構成の数を減少させることができ、コストを削減することができます。また、会社では、世界的に特定の製品構成に固定することにより、世界的なITスタンダードを実装することもできます。以下に示すGSPプロセッサーは、デルのお客様が使用できるようになります。

メモ: プロセッサー番号は、パフォーマンスの尺度ではありません。プロセッサーの可用性は変わることがあり、地域や国によ って異なる場合があります。

表2. プロセッサの仕様

タイプ UMAグラフィックス

インテルセレロンG4900（2コア/2 MBキャッシュ/2スレッ

ド/最大3.1 GHz/65 W）、Windows 10/LinuxをサポートインテルUHDグラフィックス610（共有グラフィックスメモリ

搭載）

インテルペンティアムGold G5400（2コア/4 MBキャッシ

ュ/4スレッド/3.7 GHz/65 W）、Windows 10/LinuxをサポートインテルUHDグラフィックス610（共有グラフィックスメモリ搭載）

インテルペンティアムGold G5500（2コア/4 MBキャッシ

ュ/4スレッド/3.8 GHz/65 W）、Windows 10/LinuxをサポートインテルUHDグラフィックス630 インテルCore i3-8100（4コア/6 MBキャッシュ/4スレッド/3.6

GHz/65 W）、Windows 10/Linuxをサポート Intel HD グラフィックス 630

インテルCore i3-8300（4コア/8 MBキャッシュ/4スレッ

ド/3.7 GHz/65 W）、Windows 10/Linuxをサポート Intel HD グラフィックス 630

3

10 システム仕様

(11)

表2. プロセッサの仕様（続き）

タイプ UMAグラフィックス

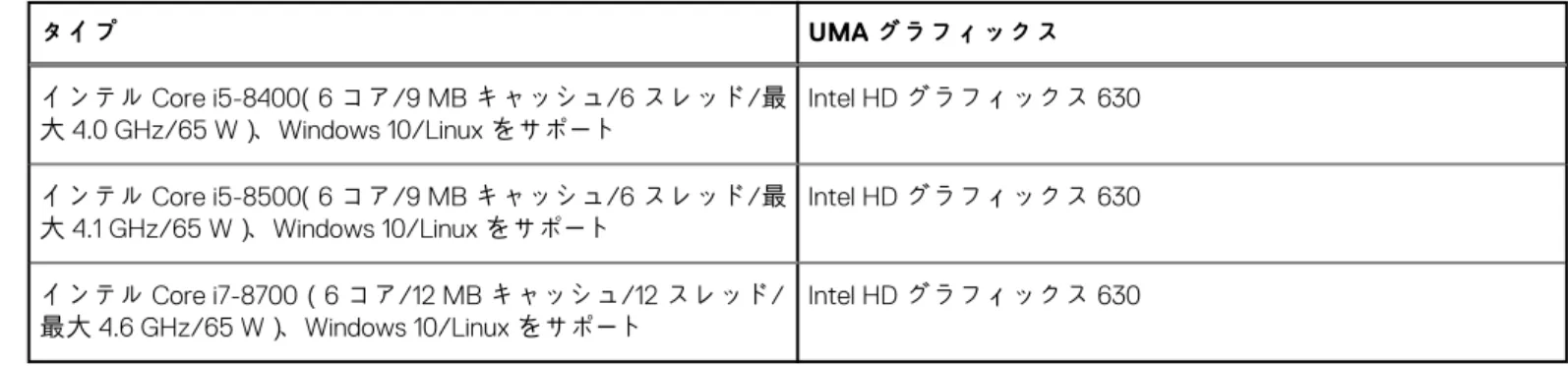

インテルCore i5-8400（6コア/9 MBキャッシュ/6スレッド/最

大4.0 GHz/65 W）、Windows 10/Linuxをサポート Intel HD グラフィックス 630 インテルCore i5-8500（6コア/9 MBキャッシュ/6スレッド/最

大4.1 GHz/65 W）、Windows 10/Linuxをサポート Intel HD グラフィックス 630 インテルCore i7-8700（6コア/12 MBキャッシュ/12スレッド/

最大4.6 GHz/65 W）、Windows 10/Linuxをサポート Intel HD グラフィックス 630

メモリー

表3. メモリーの仕様

機能仕様

最低メモリ構成 4 GB

最大メモリ構成 32 GB

スロット数 2 UDIMM

スロットごとにサポートされる最大メモリ 16 GB

メモリオプション • 4 GB：1 x 4 GB

• 8 GB：1 x 8 GB

• 8 GB：2 x 4 GB

• 16 GB：2 x 8 GB

• 16 GB：1 x 16 GB

• 32 GB：2 x 16 GB

タイプ DDR4 SDRAM（Non-ECCメモリー）

速度 • 2666 MHz

• Celeron、Pentium、i3プロセッサー上の2400 MHz

ストレージ

表4. ストレージの仕様

タイプ フォームファクタ インタフェース 容量

SSD（ソリッドステートドライ

ブ）（1） M.2 2230または2280 • SATA AHCI、最大6 Gbps

• PCIe 2.0 x 4（NVMe SSD）、

最大16Gbps

• SATA C20 SED SSD

• 最大512 GB

• 最大 1 TB

• 最大512 GB

1 x 3.5インチ SATA 3.0、最大6 Gbps 最大2 TB、最高7200 rpm

1 x 2.5インチハードディスク

ドライブ（HDD） SATA AHCI、最大6 Gbps 最大2 TB、最高7200 rpm 1 x 2.5インチ自動暗号化ドラ

イブハードディスクドライブ

（SED HDD）

SATA AHCI、最大6 Gbps 最大512 GB、最高7200 rpm

システム仕様 11

(12)

チップセット

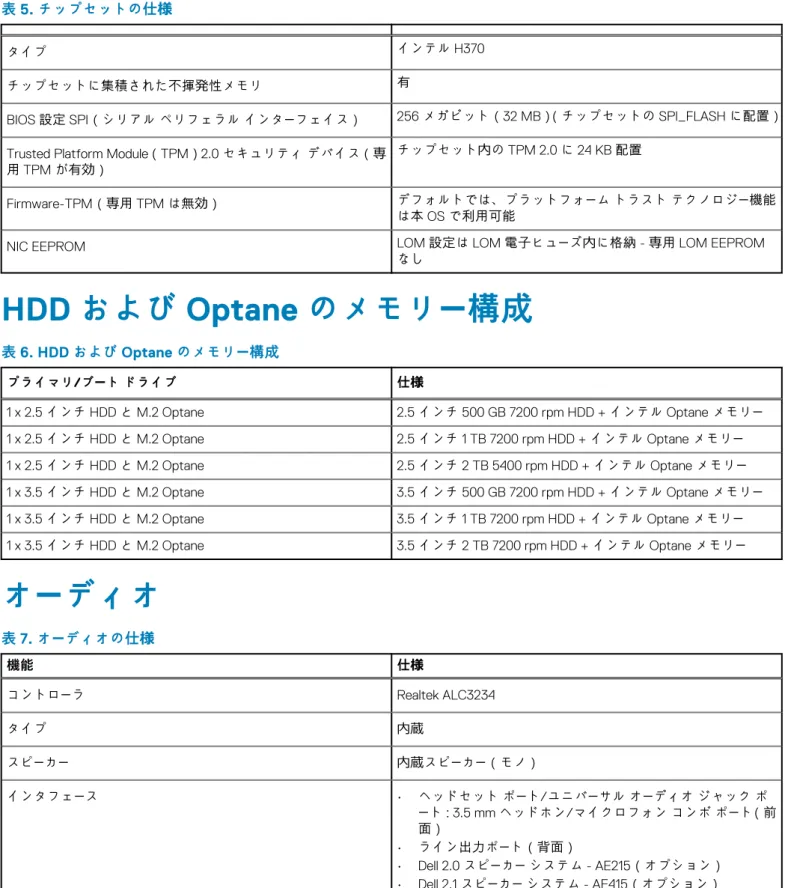

表5. チップセットの仕様

タイプインテルH370

チップセットに集積された不揮発性メモリ有

BIOS設定SPI（シリアルペリフェラルインターフェイス） 256メガビット（32 MB）（チップセットのSPI_FLASHに配置）

Trusted Platform Module（TPM）2.0セキュリティデバイス（専用TPMが有効）

チップセット内のTPM 2.0に24 KB配置

Firmware-TPM（専用TPMは無効）デフォルトでは、プラットフォームトラストテクノロジー機能

は本OSで利用可能

NIC EEPROM LOM設定はLOM電子ヒューズ内に格納 - 専用LOM EEPROM

なし

HDD および Optane のメモリー構成

表6. HDDおよびOptaneのメモリー構成

プライマリ/ブートドライブ 仕様

1 x 2.5インチHDDとM.2 Optane 2.5インチ500 GB 7200 rpm HDD + インテルOptaneメモリー

1 x 2.5インチHDDとM.2 Optane 2.5インチ1 TB 7200 rpm HDD + インテルOptaneメモリー

1 x 3.5インチHDDとM.2 Optane 3.5インチ500 GB 7200 rpm HDD + インテルOptaneメモリー

オーディオ

表7. オーディオの仕様

機能仕様

コントローラ Realtek ALC3234

タイプ内蔵

スピーカー内蔵スピーカー（モノ）

インタフェース • ヘッドセットポート/ユニバーサルオーディオジャックポート：3.5 mmヘッドホン/マイクロフォンコンボポート（前面）

• ライン出力ポート（背面）

• Dell 2.0スピーカーシステム - AE215（オプション）

• Dell 2.1スピーカーシステム - AE415（オプション）

• Dell AX210 USBステレオスピーカー（オプション）

• Dellワイヤレス360スピーカーシステム - AE715（オプション）

• AC511 Sound Bar（オプション）

(13)

表7. オーディオの仕様（続き）

機能仕様

• DellプロフェッショナルSound Bar - AE515（オプション）

• DellステレオSound Bar - AX510（オプション）

• DellパフォーマンスUSBヘッドセット - AE2（オプション）

• Dell Proステレオヘッドセット - UC150/UC350（オプション）

アンプ内蔵スピーカー 2 W（RMS）/ チャネル

ビデオ

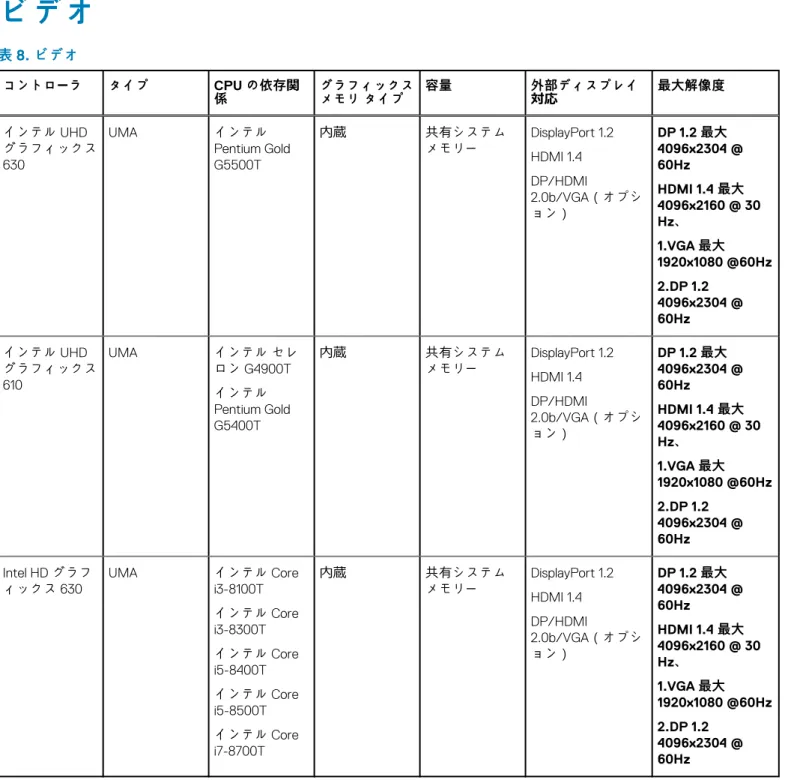

表8. ビデオ

コントローラ タイプ CPUの依存関

係 グラフィックス

メモリタイプ 容量 外部ディスプレイ

対応 最大解像度

インテルUHD グラフィックス 630

UMA インテル

Pentium Gold G5500T

内蔵共有システム

メモリー DisplayPort 1.2 HDMI 1.4 DP/HDMI

2.0b/VGA（オプション）

DP 1.2最大 4096x2304 @ 60Hz

HDMI 1.4最大 4096x2160 @ 30 Hz、

1.VGA最大 1920x1080 @60Hz 2.DP 1.2

4096x2304 @ 60Hz

インテルUHD グラフィックス 610

UMA インテルセレロンG4900T インテル Pentium Gold G5400T

DP 1.2最大 4096x2304 @ 60Hz

HDMI 1.4最大 4096x2160 @ 30 Hz、

1.VGA最大 1920x1080 @60Hz 2.DP 1.2

4096x2304 @ 60Hz

Intel HD グラフ

ィックス 630 UMA インテルCore i3-8100T インテルCore i3-8300T インテルCore i5-8400T インテルCore i5-8500T インテルCore i7-8700T

DP 1.2最大 4096x2304 @ 60Hz

HDMI 1.4最大 4096x2160 @ 30 Hz、

1.VGA最大 1920x1080 @60Hz 2.DP 1.2

4096x2304 @ 60Hz

(14)

通信

表9. 通信

機能仕様

ネットワークアダプター Realtek RTL8111HSD-CG Ethernet LAN 10/100/1000

ワイヤレス • Qualcomm QCA9377、デュアルバンド1x1 802.11acワイヤレス、MU-MIMO + Bluetooth 4.1、2.4 Ghz～5 Ghz。

• Qualcomm QCA61x4A、デュアルバンド2x2 802.11acワイヤレス、MU-MIMO + Bluetooth 4.2、2.4 Ghz～5 Ghz。

• インテルWireless-AC 9560、デュアルバンド2x2 802.11ac Wi-Fi、MU-MIMO + Bluetooth 5、2.4 Ghz～5 Ghz。

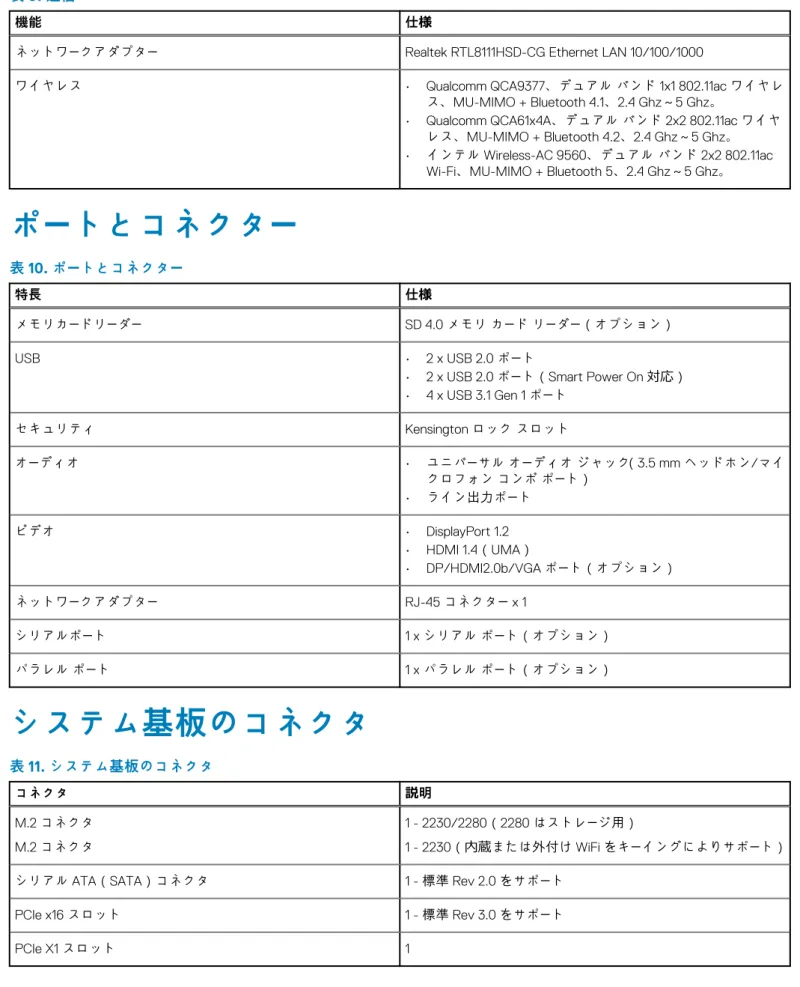

ポートとコネクター

表10. ポートとコネクター

特長仕様

メモリカードリーダー SD 4.0メモリカードリーダー（オプション）

USB • 2 x USB 2.0 ポート

• 2 x USB 2.0ポート（Smart Power On対応）

• 4 x USB 3.1 Gen 1ポート

セキュリティ Kensingtonロックスロット

オーディオ • ユニバーサルオーディオジャック（3.5 mmヘッドホン/マイクロフォンコンボポート）

• ライン出力ポート

ビデオ • DisplayPort 1.2

• HDMI 1.4（UMA）

• DP/HDMI2.0b/VGAポート（オプション）

ネットワークアダプター RJ-45 コネクター x 1

シリアルポート 1 x シリアルポート（オプション）

パラレルポート 1 x パラレルポート（オプション）

システム基板のコネクタ

表11. システム基板のコネクタ

コネクタ 説明

M.2コネクタ M.2コネクタ

1 - 2230/2280（2280はストレージ用）

1 - 2230（内蔵または外付けWiFiをキーイングによりサポート）

シリアルATA（SATA）コネクタ 1 - 標準Rev 2.0をサポート

PCIe x16スロット 1 - 標準Rev 3.0をサポート

PCIe X1スロット 1

(15)

電源ユニット

表12. 電源ユニット

機能仕様

入力電圧 100～240 V、1.6 A、50～60 Hz

入力電流（最大） • 200 W PSU（APFCフルレンジ）（中国のみ）

• 200 W PSU（EPA Bronze）

• 200 W PSU（EPA Platinum）（ブラジルのみ）

物理システムの寸法

表13. 物理システムの寸法

機能仕様

シャーシの体積（リットル） 7.8

シャーシの重量（キログラム/ポンド） 5.26/11.57

表14. シャーシ寸法

機能仕様

高さ（センチメートル/インチ） 29/11.42 幅（センチメートル/インチ） 9.26/3.65 奥行（センチメートル/インチ） 29.2/11.50 梱包重量（キログラム/ポンド - 梱包材を含む） 6.45/14.19

表15. パッケージのパラメーター

機能仕様

高さ（センチメートル/インチ） 26.4/10.38 幅（センチメートル/インチ） 48.7/19.2 奥行（センチメートル/インチ） 39.4/15.5

セキュリティ

表16. セキュリティ

仕様 Optiplex 3060スモールフォームファクター

TPM（Trusted Platform Module）2.0¹ システム基板内蔵

ケーブルカバーオプション

シャーシイントルージョンスイッチオプション

Dellスマートカードキーボードオプション

シャーシロックスロットとループのサポート Standard（標準）

1TPMが提供されていない国もあります。

(16)

環境

メモ: デルの環境機能の詳細については、環境属性のセクションを参照してください。可用性については、特定の地域を参照 してください。

表17. 環境

詳細仕様

エネルギー効率電源装置オプション

80 PLUS Bronze認証 200 W EPA Bronze

80 PLUS Platinum認証 200 W EPA Platinum

顧客交換可能ユニット無

リサイクル可能パッケージ有

マルチパックパッケージオプション、米国のみ

(17)

セットアップユーティリティ

セットアップユーティリティでは、デスクトップハードウェアの管理とBIOSレベルオプションの指定を行うことができます。システムセットアップから実行できる操作は次のとおりです。

• ハードウェアの追加または削除後に NVRAM 設定を変更する。

• システムハードウェアの構成を表示する。

• 内蔵デバイスの有効 / 無効を切り替える。

• パフォーマンスと電力管理のしきい値を設定する。

• コンピュータのセキュリティを管理する。

トピック：

• セットアップユーティリティ

• 一般オプション

• システム情報

• ビデオ画面オプション

• セキュリティ

• 安全起動オプション

• Intel Software Guard Extensions のオプション

• パフォーマンス

• 電力管理

• POST動作

• Virtualization Support（仮想化サポート）

• ワイヤレスオプション

• メンテナンス

• システムログ

• 詳細設定

• SupportAssist システムの解決策

セットアップユーティリティ

注意: コンピューターに詳しい方以外は、BIOSセットアッププログラムの設定を変更しないでください。特定の変更でコンピ ュータが誤作動を起こす可能性があります。

メモ: BIOSセットアッププログラムを変更する前に、後で参照できるように、BIOSセットアッププログラム画面の情報を控 えておくことをお勧めします。

BIOSセットアッププログラムは次の目的で使用します。

• RAMの容量やハードドライブのサイズなど、コンピューターに取り付けられているハードウェアに関する情報の取得。

• システム設定情報の変更。

• ユーザーパスワード、取り付けられたハードドライブの種類、基本デバイスの有効化または無効化など、ユーザー選択可能オプションの設定または変更。

一般オプション

表18. 一般規定

オプション 説明

システム情報以下の情報が表示されます。

• システム情報：BIOS バージョン、サービスタグ、資産タグ、購入者タグ、購入日、製造日、

エクスプレスサービスコードが表示されます。

4

セットアップユーティリティ 17

(18)

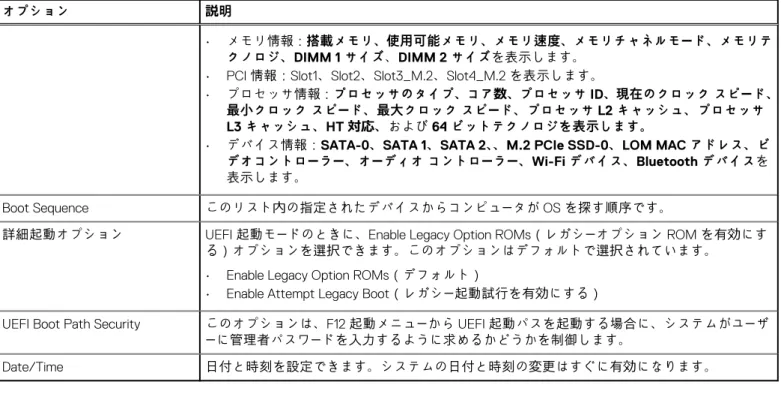

表18. 一般規定（続き）

• メモリ情報：搭載メモリ、使用可能メモリ、メモリ速度、メモリチャネルモード、メモリテ クノロジ、DIMM 1 サイズ、DIMM 2 サイズを表示します。

• PCI情報：Slot1、Slot2、Slot3_M.2、Slot4_M.2を表示します。

• プロセッサ情報：プロセッサのタイプ、コア数、プロセッサ ID、現在のクロックスピード、

最小クロックスピード、最大クロックスピード、プロセッサ L2 キャッシュ、プロセッサ L3キャッシュ、HT 対応、および64 ビットテクノロジを表示します。

• デバイス情報：SATA-0、SATA 1、SATA 2、、M.2 PCIe SSD-0、LOM MACアドレス、ビ デオコントローラー、オーディオコントローラー、Wi-Fiデバイス、Bluetoothデバイスを 表示します。

Boot Sequence このリスト内の指定されたデバイスからコンピュータが OS を探す順序です。

詳細起動オプション UEFI 起動モードのときに、Enable Legacy Option ROMs（レガシーオプション ROM を有効にする）オプションを選択できます。このオプションはデフォルトで選択されています。

• Enable Legacy Option ROMs（デフォルト）

• Enable Attempt Legacy Boot（レガシー起動試行を有効にする）

UEFI Boot Path Security このオプションは、F12起動メニューからUEFI起動パスを起動する場合に、システムがユーザ

ーに管理者パスワードを入力するように求めるかどうかを制御します。

Date/Time 日付と時刻を設定できます。システムの日付と時刻の変更はすぐに有効になります。

.

システム情報

表19. システム設定

Integrated NIC オンボード LAN コントローラを制御できます。Enable UEFI Network Stack（UEFI ネットワーク

スタックを有効にする）オプションは、デフォルトでは選択されていません。オプションは次のとおりです。

• 無効

• 有効

• Enabled w/PXE（PXE で有効）（デフォルト）

メモ: お使いのコンピュータおよび取り付けられているデバイスによっては、本項に一覧表 示された項目の一部がない場合があります。

Serial Port（シリアルポート）内蔵シリアルポートの動作を決定します。

いずれかのオプションを選択します。

• 無効

• COM1（デフォルトで選択）

• COM2

• COM3

• COM4

SATA Operation 統合ハードドライブコントローラの動作モードを設定することができます。

• Disabled（無効） = SATA コントローラは非表示

• AHCI = SATA は AHCI モード用に構成済み

• RAID ON = SATA は RAID モードをサポートするように構成されます（デフォルトで選択）

Drives 各種オンボードドライブを有効または無効に設定することができます。

• SATA-0（デフォルトで有効）

18 セットアップユーティリティ

(19)

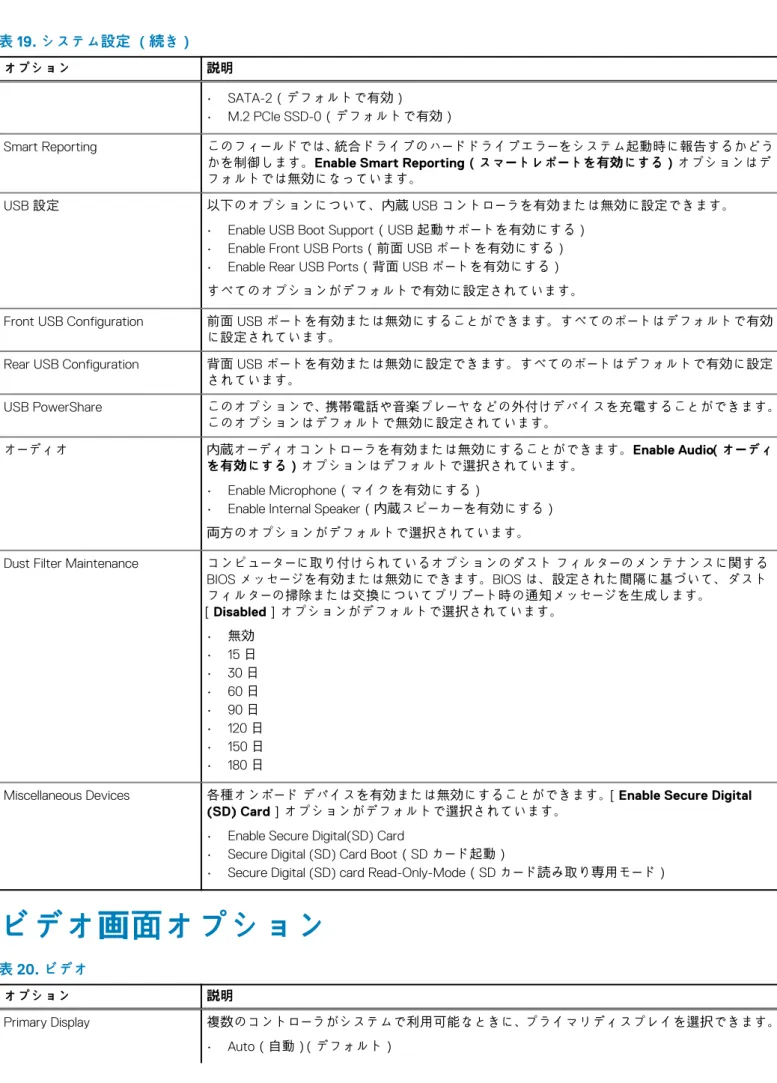

表19. システム設定（続き）

• M.2 PCIe SSD-0（デフォルトで有効）

Smart Reporting このフィールドでは、統合ドライブのハードドライブエラーをシステム起動時に報告するかどう

かを制御します。Enable Smart Reporting（スマートレポートを有効にする）オプションはデフォルトでは無効になっています。

USB 設定以下のオプションについて、内蔵 USB コントローラを有効または無効に設定できます。

• Enable USB Boot Support（USB 起動サポートを有効にする）

• Enable Front USB Ports（前面 USB ポートを有効にする）

• Enable Rear USB Ports（背面 USB ポートを有効にする）

すべてのオプションがデフォルトで有効に設定されています。

Front USB Configuration 前面 USB ポートを有効または無効にすることができます。すべてのポートはデフォルトで有効

に設定されています。

Rear USB Configuration 背面 USB ポートを有効または無効に設定できます。すべてのポートはデフォルトで有効に設定

されています。

USB PowerShare このオプションで、携帯電話や音楽プレーヤなどの外付けデバイスを充電することができます。

このオプションはデフォルトで無効に設定されています。

オーディオ内蔵オーディオコントローラを有効または無効にすることができます。Enable Audio（オーディ を有効にする）オプションはデフォルトで選択されています。

• Enable Microphone（マイクを有効にする）

• Enable Internal Speaker（内蔵スピーカーを有効にする）

両方のオプションがデフォルトで選択されています。

Dust Filter Maintenance コンピューターに取り付けられているオプションのダストフィルターのメンテナンスに関する

BIOSメッセージを有効または無効にできます。BIOSは、設定された間隔に基づいて、ダストフィルターの掃除または交換についてプリブート時の通知メッセージを生成します。

［Disabled］オプションがデフォルトで選択されています。

• 無効

• 15日

• 30日

• 60日

• 90日

• 120日

• 150日

• 180日

Miscellaneous Devices 各種オンボードデバイスを有効または無効にすることができます。［Enable Secure Digital

(SD) Card］オプションがデフォルトで選択されています。

• Enable Secure Digital(SD) Card

• Secure Digital (SD) Card Boot（SD カード起動）

• Secure Digital (SD) card Read-Only-Mode（SD カード読み取り専用モード）

ビデオ画面オプション

表20. ビデオ

Primary Display 複数のコントローラがシステムで利用可能なときに、プライマリディスプレイを選択できます。

• Auto（自動）（デフォルト）

(20)

表20. ビデオ

• Intel HD グラフィックス

メモ: Auto（自動）を選択しない場合は、オンボードグラフィックスデバイスが存在し、有 効に設定されます。

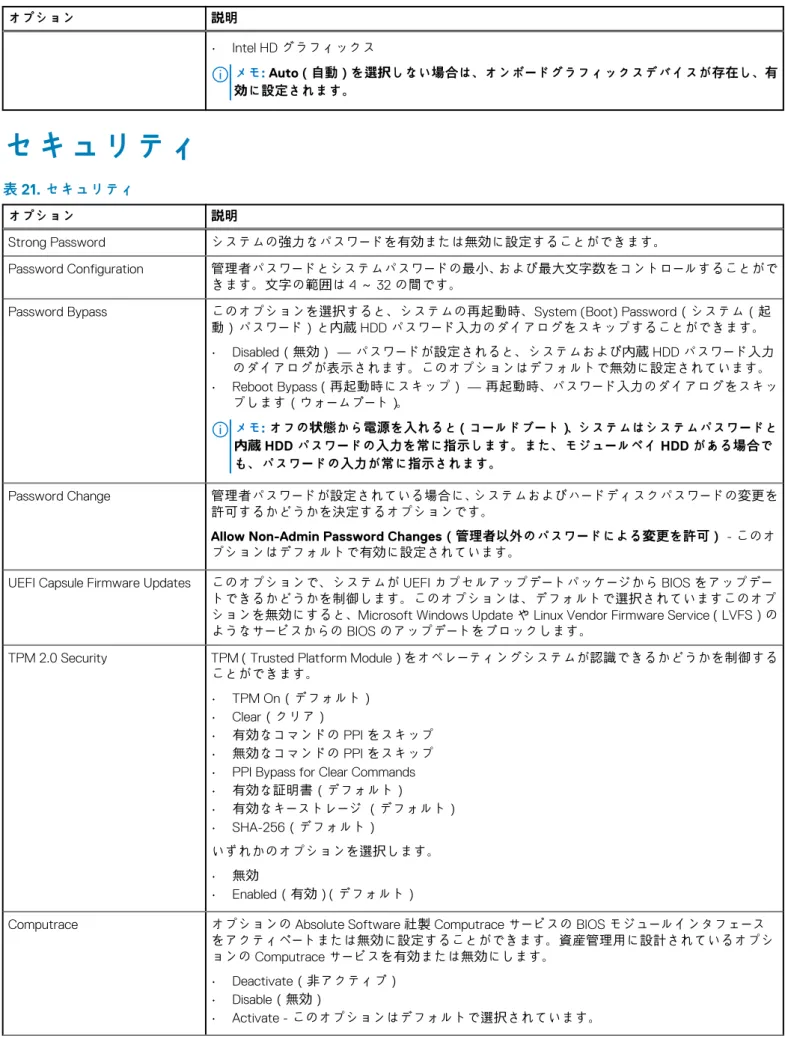

セキュリティ

表21. セキュリティ

Strong Password システムの強力なパスワードを有効または無効に設定することができます。

Password Configuration 管理者パスワードとシステムパスワードの最小、および最大文字数をコントロールすることがで

きます。文字の範囲は 4 ～ 32 の間です。

Password Bypass このオプションを選択すると、システムの再起動時、System (Boot) Password（システム（起

動）パスワード）と内蔵 HDD パスワード入力のダイアログをスキップすることができます。

• Disabled（無効） — パスワードが設定されると、システムおよび内蔵 HDD パスワード入力

のダイアログが表示されます。このオプションはデフォルトで無効に設定されています。

• Reboot Bypass（再起動時にスキップ） — 再起動時、パスワード入力のダイアログをスキッ

プします（ウォームブート）。

メモ: オフの状態から電源を入れると（コールドブート）、システムはシステムパスワードと 内蔵 HDD パスワードの入力を常に指示します。また、モジュールベイ HDD がある場合で も、パスワードの入力が常に指示されます。

Password Change 管理者パスワードが設定されている場合に、システムおよびハードディスクパスワードの変更を

許可するかどうかを決定するオプションです。

Allow Non-Admin Password Changes（管理者以外のパスワードによる変更を許可） - このオ プションはデフォルトで有効に設定されています。

UEFI Capsule Firmware Updates このオプションで、システムが UEFI カプセルアップデートパッケージから BIOS をアップデートできるかどうかを制御します。このオプションは、デフォルトで選択されていますこのオプションを無効にすると、Microsoft Windows Update や Linux Vendor Firmware Service（LVFS）のようなサービスからの BIOS のアップデートをブロックします。

TPM 2.0 Security TPM（Trusted Platform Module）をオペレーティングシステムが認識できるかどうかを制御する

ことができます。

• TPM On（デフォルト）

• Clear（クリア）

• 有効なコマンドの PPI をスキップ

• 無効なコマンドの PPI をスキップ

• PPI Bypass for Clear Commands

• 有効な証明書（デフォルト）

• 有効なキーストレージ（デフォルト）

• SHA-256（デフォルト）

いずれかのオプションを選択します。

• 無効

• Enabled（有効）（デフォルト）

Computrace オプションの Absolute Software 社製 Computrace サービスの BIOS モジュールインタフェース

をアクティベートまたは無効に設定することができます。資産管理用に設計されているオプションの Computrace サービスを有効または無効にします。

• Deactivate（非アクティブ）

• Disable（無効）

• Activate - このオプションはデフォルトで選択されています。

(21)

表21. セキュリティ（続き）

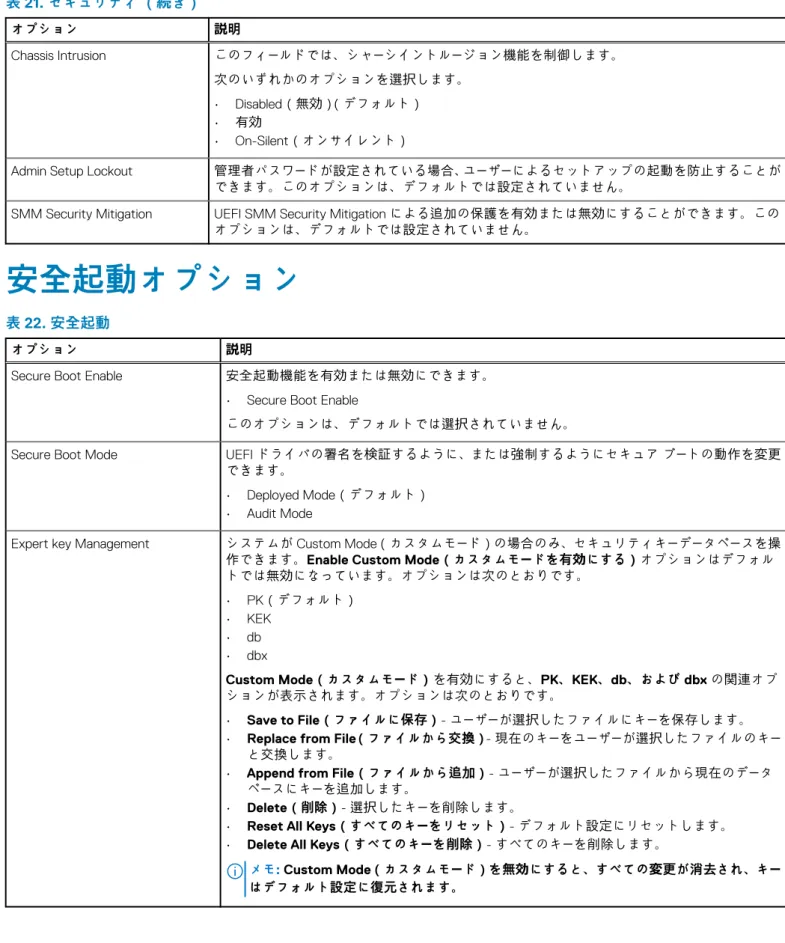

Chassis Intrusion このフィールドでは、シャーシイントルージョン機能を制御します。

次のいずれかのオプションを選択します。

• Disabled（無効）（デフォルト）

• 有効

• On-Silent（オンサイレント）

Admin Setup Lockout 管理者パスワードが設定されている場合、ユーザーによるセットアップの起動を防止することが

できます。このオプションは、デフォルトでは設定されていません。

SMM Security Mitigation UEFI SMM Security Mitigationによる追加の保護を有効または無効にすることができます。このオプションは、デフォルトでは設定されていません。

安全起動オプション

表22. 安全起動

Secure Boot Enable 安全起動機能を有効または無効にできます。

• Secure Boot Enable

このオプションは、デフォルトでは選択されていません。

Secure Boot Mode UEFIドライバの署名を検証するように、または強制するようにセキュアブートの動作を変更

できます。

• Deployed Mode（デフォルト）

• Audit Mode

Expert key Management システムが Custom Mode（カスタムモード）の場合のみ、セキュリティキーデータベースを操

作できます。Enable Custom Mode（カスタムモードを有効にする）オプションはデフォルトでは無効になっています。オプションは次のとおりです。

• PK（デフォルト）

• KEK

• db

• dbx

Custom Mode（カスタムモード）を有効にすると、PK、KEK、db、および dbx の関連オプ ションが表示されます。オプションは次のとおりです。

• Save to File（ファイルに保存）- ユーザーが選択したファイルにキーを保存します。

• Replace from File（ファイルから交換）- 現在のキーをユーザーが選択したファイルのキーと交換します。

• Append from File（ファイルから追加）- ユーザーが選択したファイルから現在のデータ ベースにキーを追加します。

• Delete（削除）- 選択したキーを削除します。

• Reset All Keys（すべてのキーをリセット）- デフォルト設定にリセットします。

• Delete All Keys（すべてのキーを削除）- すべてのキーを削除します。

メモ: Custom Mode（カスタムモード）を無効にすると、すべての変更が消去され、キー はデフォルト設定に復元されます。

(22)

Intel Software Guard Extensions のオプション

表23. Intel Software Guard Extensions

Intel SGX Enable このフィールドでは、メイン OS のコンテキストでコードの実行

や、機密情報の保管を行うためのセキュアな環境を設定します。

次のいずれかのオプションをクリックします。

• 無効

• 有効

• Software controlled - デフォルト

Enclave Memory Size このオプションでは、SGX Enclave Reserveのメモリサイズを

設定します。

次のいずれかのオプションをクリックします。

• 32 MB

• 64 MB

• 128 MB - デフォルト

パフォーマンス

表24. パフォーマンス

Multi Core Support このフィールドでは、プロセスで 1 つのコアを有効にするか、ま

たはすべてのコアを有効にするかを指定します。アプリケーションによっては、コアの数を増やすとパフォーマンスが向上します。

• All - デフォルト

• 1

• 2

• 3

Intel SpeedStep プロセッサーのインテルSpeedStepモードを有効または無効に

することができます。

• Enable Intel SpeedStep（Intel SpeedStep を有効にする）

このオプションは、デフォルトで設定されています。

C-States Control 追加プロセッサのスリープ状態を有効または無効にすることが

できます。

• C States

Intel TurboBoost プロセッサの Intel TurboBoost モードを有効または無効にする

ことができます。

• Enable Intel TurboBoost（Intel TurboBoost を有効にする）

Hyper-Thread Control ハイパースレッドをプロセッサで有効または無効にすることが

できます。

• 無効

• Enabled - デフォルト

(23)

電力管理

表25. 電源管理

AC Recovery 電力損失の後、AC 電源を回復した場合のシステムの対応を決定します。AC リカバリは次のい

ずれかに設定できます。

• 電源オフ

• 電源を入れる

• Last Power State（直前の電源状態）

このオプションはデフォルトでPower Off（電源オフ）に設定されています。

Enable Intel Speed Shift Technology

インテルSpeed Shiftテクノロジーサポートを有効または無効にすることができます。［Enable

Intel Speed Shift Technology］オプションは、デフォルトで設定されています。

Auto On Time コンピュータに自動的に電源を入れる時刻を設定します。時刻は標準の 12 時間形式（時間：

分：秒）です。時刻と AM/PM のフィールドに値を入力して、起動時刻を変更します。

メモ: この機能は、電源タップのスイッチやサージプロテクタでコンピュータの電源をオフ にした場合、または Auto Power（自動電源）が無効に設定されている場合は動作しませ ん。

Deep Sleep Control ディープスリープを有効にするタイミングの制御を定義することができます。

• 無効

• Enabled in S5 only（S5 のみで有効）

• Enabled in S4 and S5（S4 と S5 で有効）

デフォルトでは［Disabled］です。

Fan Control Override このフィールドでは、ファンの速度を指定します。有効にすると、システムファンは最大速度

で動作します。このオプションはデフォルトで無効に設定されています。

USB Wake Support USB デバイスでコンピュータを待機状態からウェイクさせることができます。Enable USB

Wake Support（USB ウェイクサポートを有効にする）オプションはデフォルトで選択されています。

Wake on LAN/WWAN このオプションでは、特殊な LAN 信号でトリガすることで、コンピュータの電源をオフ状態か

らオンにすることができます。この機能は、コンピュータが AC 電源に接続されている場合にのみ正常に動作します。

• Disabled（無効） — LAN またはワイヤレス LAN からウェークアップ信号を受信すると、特殊な LAN 信号によるシステムの起動が許可されなくなります。

• LAN or WLAN（LAN または WLAN） — 特殊な LAN 信号または無線 LAN 信号によりシステムの電源がオンになります。

• LAN Only（LAN のみ） — 特殊な LAN 信号によるシステムの起動を許可します。

• LAN with PXE Boot（PXE 起動を伴う LAN） — S4 または S5 状態のシステムに送られる ウェークアップパケットは、システムが起動してすぐに PXE を起動するようになります。

• WLAN Only（WLAN のみ） — 特殊な WLAN 信号によりシステムに電源を投入することが できます。

このオプションはデフォルトで無効に設定されています。

Block Sleep OS の環境でスリープ（S3 ステート）に入るのをブロックすることができます。このオプション

はデフォルトで無効に設定されています。

POST 動作

表26. POST 動作

Numlock LED コンピュータの起動時に、Numlock 機能を有効または無効に設定することができます。このオ

プションはデフォルトで有効化されています。

(24)

表26. POST 動作（続き）

Keyboard Errors コンピュータの起動時に、キーボードエラーのレポートを有効または無効に設定することができ

ます。［Enable Keyboard Error Detection］オプションは、デフォルトで有効になっています。

Fast Boot 一部の互換性手順をスキップすることにより、起動プロセスをスピードアップするオプション

です。

• Minimal（最小） — BIOS が更新されたり、メモリが変更されたり、または以前の POST が

完了していない限り、システムは高速で起動します。

• Thorough（完全） — システムは、起動プロセスの手順をスキップしません。

• Auto（自動） — オペレーティングシステムでこの設定をコントロールできるようになりま

す（オペレーティングシステムが Simple Boot Flag（シンプル起動フラグ）をサポートしている場合のみ、有効です）。

このオプションは、デフォルトでThorough（完全）に設定されています。

Extend BIOS POST Time このオプションでは、追加のプリブート遅延を作成します。

• 0 seconds（デフォルト）

• 5 秒

• 10 秒

Full Screen logo このオプションは、お使いのイメージが画面解像度に一致する場合に、フルスクリーンロゴを

表示します。［Enable Full Screen Logo］オプションは、デフォルトでは設定されていません。

Warnings and Errors このオプションは、警告またはエラーが検出された場合に起動プロセスを一時停止するかどう

かを設定します。次のいずれかのオプションを選択します。

• Prompt on Warnings and Errors

• Continue on Warnings（警告検出でも続行）

• Continue on Warnings and Errors（警告およびエラーの検出でも続行）

Virtualization Support（仮想化サポート）

表27. 仮想化サポート

Virtualization このオプションでは、インテル仮想化テクノロジーが提供する付加的なハードウェア機能を

VMM（Virtual Machine Monitor）で使用できるようにするかどうかを指定します。

• Enable Intel Virtualization Technology

VT for Direct I/O ダイレクトI/O向けインテル仮想化テクノロジーが提供する付加的なハードウェア機能をVMM

（Virtual Machine Monitor）で使用できるようにするかどうかを指定します。

• Enable VT for Direct I/O

ワイヤレスオプション

表28. ワイヤレス

Wireless Device Enable 内蔵ワイヤレスデバイスを有効または無効にすることができま

す。

オプションは次のとおりです。

• WLAN/WiGig

(25)

表28. ワイヤレス

• Bluetooth

すべてのオプションがデフォルトで有効に設定されています。

メンテナンス

表29. メンテナンス

Service Tag コンピュータのサービスタグを表示します。

Asset Tag Asset Tag が未設定の場合、システムの Asset Tag を作成できます。

このオプションは、デフォルトでは設定されていません。

SERR Messages SERR Message メカニズムを制御します。このオプションは、デフォルトで設定されています。

SERR Message メカニズムが無効になっていることが必要なグラフィックスカードもあります。

BIOS Downgrade 以前のリビジョンのシステムファームウェアをフラッシュすることができます。

• Allow BIOS Downgrade（BIOS のダウングレードを許可する）

Bios Recovery BIOS Recovery from Hard Drive - このオプションはデフォルトで設定されています。HDDまたは

外部USBキーのリカバリファイルから、特定の破損状態のBIOSをリカバリできます。

BIOS Auto-Recovery - BIOSを自動的にリカバリできます。

メモ: ［BIOS Recovery from Hard Drive］フィールドを有効にしておいてください。

Always Perform Integrity Check - 起動するたびに整合性チェックを実行します。

First Power On Date 所有日を設定できます。［Set Ownership Date］オプションは、デフォルトでは設定されていませ

ん。

システムログ

表30. システムログ

BIOS events セットアップユーティリティ（BIOS）の POST イベントを表示またはクリアすることができます。

詳細設定

表31. 詳細設定

ASPM ASPMレベルを設定できます。

• Auto（デフォルト）- デバイスとPCI Expressハブ間でハンドシェイクを行い、デバイスで

サポートされている最適なASPMモードを判断します。

• Disabled - ASPM電源管理は常にオフになります。

• L1 Only - ASPM電源管理はL1を使用するように設定されます。

(26)

SupportAssist システムの解決策

オプション説明

Auto OS Recovery Threshold

SupportAssist システムの自動ブートフローを制御することができます。オプションは、次のとおりです。

• 消灯

• 1

• 2 ( デフォルトで有効 )

• 3 SupportAssist OS Recovery

SupportAssist OS Recoveryによりリカバリすることができます（デフォルトでは無効に設定されています）

(27)

ソフトウェア

この章では、サポート対象のオペレーティングシステムとドライバのインストール方法を説明します。

トピック：

• 対応オペレーティングシステム

• Windowsドライバのダウンロード

• ネットワークアダプタドライバ

• オーディオドライバ

• ディスプレイアダプタ

• セキュリティドライバ

• ストレージコントローラ

• システムデバイスドライバ

• その他のデバイスドライバ

対応オペレーティングシステム

表32. 対応オペレーティングシステム

対応オペレーティングシステム 説明

Windows オペレーティングシステム • Microsoft Windows 10 Home（64ビット）

• Microsoft Windows 10 Pro（64ビット）

• Microsoft Windows 10 Pro National Academic（64ビット）

• Microsoft Windows 10 Home National Academic（64ビット）

その他 • Ubuntu 16.04 SP1 LTS（64ビット）

• Neokylin v6.0 SP4（中国のみ）

Windows ドライバのダウンロード

1. の電源を入れます。

2. Dell.com/support にアクセスしてください。

3. 製品サポートをクリックし、のサービスタグを入力して、送信をクリックします。

メモ: サービスタグがない場合は、自動検出機能を使用するか、お使いののモデルを手動で参照してください。

4. Drivers and Downloads (ドライバーおよびダウンロード) をクリックします。

5. お使いのにインストールされているオペレーティングシステムを選択します。

6. ページをスクロールダウンし、ドライバーを選択してインストールします。

7. ファイルのダウンロードをクリックして、お使いの用のドライバーをダウンロードします。

8. ダウンロードが完了したら、ドライバーファイルを保存したフォルダに移動します。

9. ドライバーファイルのアイコンをダブルクリックし、画面の指示に従います。

ネットワークアダプタドライバ

ネットワークアダプタドライバが、すでにシステムにインストールされているかどうかを確認します。

5

ソフトウェア 27

(28)

オーディオドライバ

オーディオドライバが、すでにコンピューターにインストールされているかどうかを確認します。

ディスプレイアダプタ

ディスプレイアダプタドライバが、すでにシステムにインストールされているかどうかを確認します。

セキュリティドライバ

セキュリティドライバが、すでにシステムにインストールされているかどうかを確認します。

ストレージコントローラ

ストレージコントローラドライバが、すでにシステムにインストールされているかどうかを確認します。

システムデバイスドライバ

システムデバイスドライバが、すでにシステムにインストールされているかどうかを確認します。

28 ソフトウェア

(29)

その他のデバイスドライバ

次のドライバが、すでにシステムにインストールされているかどうかを確認します。

ユニバーサルシリアルバスコントローラ

ソフトウェアコンポーネント

ソフトウェア 29

(30)

ポート（COMおよびLPT）

マウスと他のポインティングデバイス

ファームウェア

30 ソフトウェア

(31)

ヘルプ

トピック：

• デルへのお問い合わせ

デルへのお問い合わせ

メモ: お使いのコンピュータがインターネットに接続されていない場合は、購入時の納品書、出荷伝票、請求書、またはデルの 製品カタログで連絡先をご確認ください。

デルでは、オンラインまたは電話によるサポートとサービスのオプションを複数提供しています。サポートやサービスの提供状況は国や製品ごとに異なり、国 / 地域によってはご利用いただけないサービスもございます。デルのセールス、テクニカルサポート、

またはカスタマーサービスへは、次の手順でお問い合わせいただけます。

1. Dell.com/support にアクセスします。

2. サポートカテゴリを選択します。

3. ページの下部にある国 / 地域の選択ドロップダウンリストで、お住まいの国または地域を確認します。

4. 必要なサービスまたはサポートのリンクを選択します。

6

ヘルプ 31

Dell OptiPlex 3060 Small Form Factor セットアップと仕様ガイド
