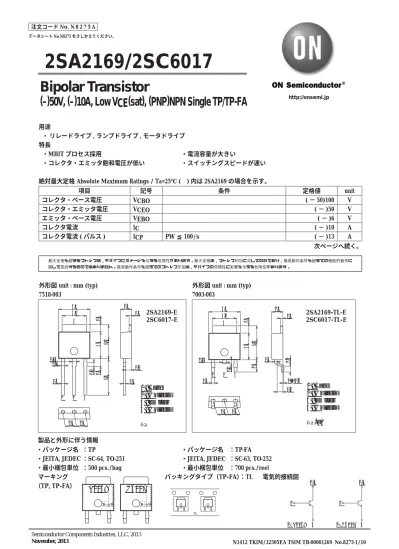

(–)50V, (–)10A, Low VCE(sat), (PNP)NPN Single TP/TP-FA

(1)

http://onsemi.jp

Semiconductor Components Industries, LLC, 2013

Bipolar Transistor

(–)50V, (–)10A, Low VCE(sat), (PNP)NPN Single TP/TP-FA

2SA2169/2SC6017

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

用途

・リレードライブ , ランプドライブ , モータドライブ 特長

・MBIT プロセス採用 ・電流容量が大きい

・コレクタ・エミッタ飽和電圧が低い ・スイッチングスピードが速い

絶対最大定格 Absolute Maximum Ratings / Ta=25℃ ( ) 内は 2SA2169 の場合を示す。

項目記号条件 定格値 unit

コレクタ・ベース電圧 VCBO ( − 50)100 V

コレクタ・エミッタ電圧 VCEO ( − )50 V

エミッタ・ベース電圧 VEBO ( − )6 V

コレクタ電流 IC ( − )10 A

コレクタ電流 ( パルス ) ICP PW ≦ 100

μ

s ( − )13 A

次ページへ続く。

外形図 unit : mm (typ) 外形図 unit : mm (typ)

7518-003 7003-003

製品と外形に伴う情報

・パッケージ名：TP ・パッケージ名：TP-FA

・JEITA, JEDEC ：SC-64, TO-251 ・JEITA, JEDEC ：SC-63, TO-252

・最小梱包単位：500 pcs./bag ・最小梱包単位：700 pcs./reel

マーキング パッキングタイプ（TP-FA）：TL 電気的接続図

（TP, TP-FA）

TL

6.5 5.0

2.3 0.5

1 2

4

3 0.850.7

1.2

0.6 0.5

2.3 2.3 7.07.51.60.8 5.51.5

1 : Base 2 : Collector 3 : Emitter 4 : Collector TP

6.5 5.0

2.3 0.5

1 2

4

3 0.85

0.6

0.5

1.2

2.3 2.3 7.02.55.51.5

0.8

0 to 0.2

1 : Base 2 : Collector 3 : Emitter 4 : Collector TP-FA

2SA2169-E

2SC6017-E

2SA2169-TL-E 2SC6017-TL-E

A2169 C6017

LOT No.

2,4

3 1

2SC6017 2,4

3 1

2SA2169

(2)

前ページより続く。

項目記号条件 定格値 unit

ベース電流 IB ( − )2 A

コレクタ損失 PC 0.95 W

Tc=25℃ 20 W

接合部温度 Tj 150 ℃

保存周囲温度 Tstg − 55 〜＋ 150 ℃

電気的特性 Electrical Characteristics / Ta=25℃

項目記号条件 定格値

min typ max unit

コレクタしゃ断電流 ICBO VCB=( − )40V, IE=0A ( − )10

μA

エミッタしゃ断電流 IEBO VEB=( − )4V, IC=0A ( − )10

μA

直流電流増幅率 hFE VCE=( − )2V, IC=( − )1A 200 (560)700

利得帯域幅積 fT VCE=( − )5V, IC=( − )1A (130)200 MHz

出力容量 Cob VCB= ( − )10V, f=1MHz (90)60 pF

コレクタ・エミッタ飽和電圧 VCE(sat) IC=( − )5A, IB= ( − )250mA ( − 290)180 ( − 580)360 mV ベース・エミッタ飽和電圧 VBE(sat) IC=( − )5A, IB= ( − )250mA (−)0.93 ( − )1.4 V コレクタ・ベース降伏電圧 V(BR)CBO IC=( − )100μA, IE=0A ( − 50)100 V

コレクタ・エミッタ降伏電圧 V(BR)CEO IC=( − )1mA, RBE= ∞ ( − )50 V

エミッタ・ベース降伏電圧 V(BR)EBO IE=( − )100μA, IC=0A ( − )6 V

ターンオン時間 ton

指定回路において

(70)40 ns

蓄積時間 tstg (650)1000 ns

下降時間 tf (60)80 ns

スイッチングタイム測定回路図

Ordering Information

Device パッケージ名 最小梱包単位 memo

2SA2169-E TP 500pcs./bag

Pb Free

2SC6017-E TP 500pcs./bag

2SA2169-TL-E TP-FA 700pcs./reel

2SC6017-TL-E TP-FA 700pcs./reel

VR RB

VCC=20V VBE= --5V

+ +

50Ω INPUT

OUTPUT

RL

100μF 470μF PW=20μs IB1

D.C.≦1% IB2

IC=20IB1= --20IB2=3A

（PNPの場合極性逆）

(3)

6mA

--5.0

--3.0 --4.5 --4.0 --3.5

--2.0 --2.5

--1.0 --1.5

--0.5

5.0

3.0 4.5 4.0 3.5

2.0 2.5

1.0 1.5

0.5 0

--0.5

0 --1.0 --1.5 --2.0

IC -- VCE

コレクタ・エミッタ電圧, VCE -- V コレクタ電流, I C - - A

--2mA

--6mA --8mA --10mA

IB=0

IT08961

0.5

0 1.0 1.5 2.0

0

IC -- VCE

コレクタ・エミッタ電圧, VCE -- V コレクタ電流, I C - - A

IB=0 2mA

4mA 8mA 10mA 20mA

12mA 16mA 14mA

IT08962

2SA2169 2SC6017

--18mA --16mA

18mA --12mA

--4mA --14mA

--20mA

--25°C

Ta=75°^C 25°C --25°C 1000

100 7 7 5

3 2

5

--0.01 2 3 5 7--0.1 2 3 5 7--1.0 2 3 5 7--10

hFE -- IC

コレクタ電流, IC -- A 直流電流増幅率, h FE

2SA2169 VCE= --2V

1000

100 7 7 5

3 2

5

0.01 2 3 5 70.1 2 3 5 7 1.0 2 3 5 7 10

IT08965

hFE -- IC

コレクタ電流, IC -- A 直流電流増幅率, h FE

IT08966 0

0

IC -- VBE

ベース・エミッタ電圧, VBE -- V コレクタ電流, I C - - A

IT08964

Ta=7 5°C

25°^C

2SA2169

VCE= --2V

--1.0

--0.8

--0.6

--0.4

--0.2

1.0

0.8

0.6

0.4

0.2

0

0 --0.1 --0.2 --0.3 --0.4 --0.5 --0.6 --0.7 --0.8 --0.9 --1.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0

IC -- VBE

ベース・エミッタ電圧, VBE -- V コレクタ電流, I C - - A

IT08963

--25°C Ta=7

5°C 25°^C

2SC6017

VCE=2V

Ta=75°^C

25

°

C

--25°C

2SC6017 VCE=2V

Cob -- VCB

出力容量, C ob - - pF

コレクタ・ベース電圧, VCB -- V

3

2

2 7 5

3 100

IT08968

2SC6017 f=1MHz

Cob -- VCB

出力容量, C ob - - pF

コレクタ・ベース電圧, VCB -- V

5

3

2

7 5

3 100

3 7

--0.1 2 5 --1.0 2 3 5 7--10 2 3 5 7 0.1 2 3 5 7 1.0 2 3 5 7 10 2 3 5 7

IT08967

2SA2169

f=1MHz

(4)

fT -- IC

利得帯域幅積, f T -- MHz

コレクタ電流, IC -- A

3

100

10 2

7 5

3 2

--0.01 2 3 5 7--0.1 2 3 5 7--1.0 2 3 5 7--10 IT08969

2SA2169 VCE= --5V

fT -- IC

利得帯域幅積, f T -- MHz

コレクタ電流, IC -- A

^IT08970

2SC6017 VCE=5V

3

100

10 2

7 5

3 2

0.01 2 3 5 7 0.1 2 3 5 7 1.0 2 3 5 7 10

VBE(sat) -- IC

ベース・エミッタ飽和電圧, V BE (s at) - - V

コレクタ電流, IC -- A

3

--1.0

2

--0.01 --0.1 --10

Ta= --25°C 25°C

2

7 5

3

2 3 5 7 2 3 5 7--1.0 2 3 5 7

2SA2169 IC / IB=50

IT08975

2SC6017 IC / IB=50

VBE(sat) -- IC

コレクタ電流, IC -- A ベース・エミッタ飽和電圧, V BE (s at) - - V

IT08976

75°C

3

1.0

2

0.01 0.1 10

Ta= --25°C 25°C

2

7 5

3

2 3 5 7 2 3 5 7 1.0 2 3 5 7

75°C

--0.01 2 3 5 7--0.1 2 3 5 7--1.0 2 3 5 7--10 7

5 3 2 7 5 3 2

7 5 3 2 --0.1 --1.0

--0.01

VCE(sat) -- IC

コレクタ電流, IC -- A コレクタ・エミッタ飽和電圧, V C E (s at) - - V

IT08973

Ta=75°C 25°C

--25°C

0.01 2 3 5 7 0.1 2 3 5 7 1.0 2 3 5 7 10

7 5 3 2

7 5 3 2 0.1

0.01

コレクタ電流, IC -- A

Ta=7

5°^C 25°^C

--25°^C

2SA2169

IC / IB=50

VCE(sat) -- IC

コレクタ・エミッタ飽和電圧, V C E (s at) - - V

IT08974

VCE(sat) -- IC

コレクタ電流, IC -- A コレクタ・エミッタ飽和電圧, V C E (s at) - - V

IT08972

2SC6017 IC / IB=20

--1.0

--0.1 2 3 5 7

2 3 5 7

--0.01 5 7 3

--0.01 2 3 5 7--0.1 2 3 5 7--1.0 2 3 5 7--10

VCE(sat) -- IC

コレクタ電流, IC -- A コレクタ・エミッタ飽和電圧, V C E (s at) - - V

Ta=7 5°^C --25°C

IT08971

2SA2169 IC / IB=20

25°^C

1.0

0.1 2 3 5 7

2 3 5 7

0.01 5 7 3

0.01 2 3 5 70.1 2 3 5 7 1.0 2 3 5 7 10

Ta=7 5°^C --25°C

25°^C

2SC6017

IC / IB=50

(5)

0.01 1.0 7 5 3 2 7 5 3 2 0.1 3

10 5 7 3 2 2

IT09360

コレクタ・エミッタ電圧, VCE -- V

A S O

コレクタ電流, I C - - A

0.1 2 3 5 7 1.0 2 3 5 7 10 2 3 5 7

2SA2169 / 2SC6017 Tc=25°C

1パルス

PNPの場合の負号省略 ICP=13A (PW≦100

μs)

IC=10A

100 μ_s 500μ_s

10

μ

s

1m 10m s

s DC

ope ration 100m

s

0 0.2 0.4 0.6 0.8 1.0 0.95

0 20 40 60 80 100 120 140 160

周囲温度, Ta -- °C

PC -- Ta

コレクタ損失, P C - - W

IT09361

放熱板な し

2SA2169 / 2SC6017

0

ケース温度, Tc --

°C

PC -- Tc

コレクタ損失, P C -- W

IT09362 5

10 20

15 25

0 20 40 60 80 100 120 140 160

2SA2169 / 2SC6017

(6)

テーピングの情報

2SA2169-TL-E、2SC6017-TL-E

(7)

Outline Drawing Land Pattern Example

SA2169-TL-E、2SC6017-TL-E

Mass (g) Unit 0.282

* For reference mm

Unit: mm 7.0

1.5

2.3

2.02.5

2.3

7.0

(8)

袋包装の情報

2SA2169-E、2SC6017-E

(9)

Outline Drawing

2SA2169-E、2SC6017-E

Mass (g) Unit 0.315

* For reference mm

(10)
