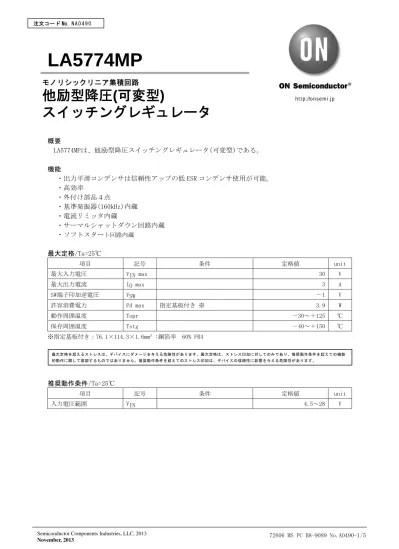

LA5774MP

概要

LA5774MPは、他励型降圧スイッチングレギュレータ(可変型)である。

機能

・出力平滑コンデンサは信頼性アップの低 ESR コンデンサ使用が可能。

・高効率

・外付け部品４点

・基準発振器(160kHz)内蔵

・電流リミッタ内蔵

・サーマルシャットダウン回路内蔵

・ソフトスター ト回路内蔵

最大定格/Ta=25℃

項目 記号 条件 定格値 unit

最大入力電圧 VIN max 30 V

最大出力電流 IO max 3 A

SW端子印加逆電圧 VSW －1 V

許容消費電力 Pd max 指定基板付き ※ 3.9 W

動作周囲温度 Topr －30～＋125 ℃

保存周囲温度 Tstg －40～＋150 ℃

※指定基板付き：76.1×114.3×1.6mm

:銅箔率 60% FR4

推奨動作条件/Ta=25℃

項目 記号 条件 定格値 unit

入力電圧範囲 VIN 4.5～28 V

モノリシックリニア集積回路

他励型降圧 ( 可変型 )

スイッチングレギュレータ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

No.A0490-2/5 電気的特性/Ta=25℃

項目 記号 条件 min typ max unit

基準電圧 VOS VIN=15V,IO=1.0A 1.235 1.26 1.285 V

効率 η VIN=15V,IO=1.0A 78 %

スイッチング周波数 f VIN=15V,IO=1.0A 128 160 192 kHz ラインレギュレーション ΔVOLINE VIN=8～20V,IO=1.0A 40 100 mV ロードレギュレーション ΔVOLOAD VIN=15V,IO=0.5～1.5A 10 30 mV

出力電圧温度係数 ΔVO/Δ Ta 設計目標値 ※ ±0.5 mV/℃

リップル減衰率 RREJ F=100～120Hz 45 dB

電流リミッタ動作電流 IS VIN=15V 3.1 A

サーマルシャットダウン 動作温度

TSD 設計目標値 ※ 165 ℃

サーマルシャットダウン ヒステリシス幅

Δ TSD 設計目標値 ※ 15 ℃

※ 設計目標値は測定を行わない。

外形図

unit:mm (typ) 3275

端子配列

①VIN ②SWOUT ③GND ④VOS ⑤SS SANYO : SMP5

1.5

10.0

9.9

1.24.5(8.8)

1.3 4.5

0.4 2.7

(1.6) 1.7 0.9

1 5

0.2

140 120 100 80 60 40 20 0 -20 0-30 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0

MSG06072 160 4.5

3.90

ブロック図

応用回路例

注意：C3はソフトスタート機能のためである。ソフトスタート機能が必要ない場合は削除し、

SS端子はオープンとすること。

VIN 1

Reg.

OSC Reset

Drive OCP

THD

VREF

Comp.

2 SWOUT

4 VOS

3 5

GND SS

VIN SWOUT

VOS GND

SS

L1 68μH

C1 470μF

/50V

R1 R2

C2 390μF D1

SBD

LA5774MP

C3 1μF

No.A0490-4/5

0.62V

PWM wave

各機能設定説明

1.出力電圧設定計算式

本ICでは、VOS端子の電圧を1.26V(typ)になるようにスイッチング出力を制御する。

出力の電圧を設定する式は以下のとおりである。

VOS端子は1μ A(typ)流入する電流があるため、R1,R2の抵抗値が大きい場合、誤差が大きくなる。

2.起動遅延機能

SS端子には、内部に22 μ A(typ)の定電流源が接続されている。SS端子の電圧がしきい値電圧を越え ることで、レギュレータ動作が開始する。しきい値電圧は、0.62V(typ)のため、起動遅延時間の 値は以下の式によって計算できる。

例）1 μ Fと設定した場合。

3.ソフトスタート機能

内部のPWM波形は、右図のような電圧値をとる。ここで、たと えば、VIN=15Vの電圧から、3.3Vの出力へダウンコンバートす る制御を行う場合、PWMオンdutyは以下の値となる。

（ただし、Vsat=1V;VF=0.2Vで計算）

出力電圧が、3.3Vになるエラーアンプの出力電流は、上式からPWM=23%の値であるため、以下の式 により求まる。

Ver=( Δ VPWM)×PWMduty＋VPWML=0.88V×0.23＋0.62V=0.82V

（ Δ VPWMはPWMの振幅値であり、0.88V(typ)。VPWMLはPWM波形の下限電圧であり、0.62V(typ)）

SS端子とエラーアンプの出力電圧は、低い電圧を優先するように設計されているため、SS端子の 電圧がエラーアンプの出力を越えるタイミングで、VOUTは設計されたレギュレート電圧に達する ことになる。よって、ソフトスタート時間は、以下の式によって計算できる。

条件：C=1 μ F ；PWMduty=23% の設定の場合。

VO = 1+ × R2 1.26V(typ) R1

PWMduty = = 23 % VOUT VIN − Vsat + VF

Tss = = C × Δ VPWM × PWMduty i

C × 0.88 × PWMduty 22 μ A

Tss = = 9.2ms 1 μ F × 0.88V × 0.23 22 μ A

Td = = = 28.2 ms C × V i

1 μ F × 0.62

22 μ A

VIN

SWOUT

VOUT

Td Tss

タイミングチャート
