一般オーディオ用

(1)

http://onsemi.jp

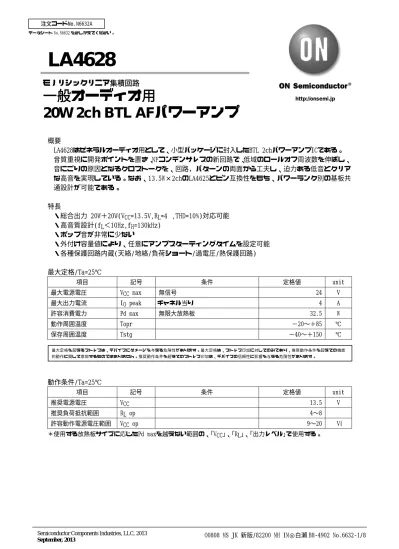

LA4628

概要

LA4628はゼネラルオーディオ用として、小型パッケージに封入したBTL 2chパワーアンプICである。

音質重視に開発ポイントを置き、NFコンデンサレスの新回路で、低域のロールオフ周波数を伸ばし、

音にごりの原因となるクロストークを、回路，パターンの両面から工夫し、迫力ある低音とクリアな高音を実現している。なお、13.5W×2chのLA4625とピン互換性をもち、パワーランク別の基板共通設計が可能である。

特長

・総合出力 20W＋20W(V_CC=13.5V,R_L=4

_Ω

,THD=10%)対応可能

・高音質設計(f_L＜10Hz,f_H=130kHz)

・ポップ音が非常に少ない

・外付け容量値により、任意にアンプスターティングタイムを設定可能

・各種保護回路内蔵(天絡/地絡/負荷ショート/過電圧/熱保護回路)

最大定格/Ta=25℃

項目記号条件定格値 unit

最大電源電圧 VCC max 無信号 24 V

最大出力電流 IO peak チャネル当り 4 A

許容消費電力 Pd max 無限大放熱板 32.5 W

動作周囲温度 Topr −20〜＋85 ℃

保存周囲温度 Tstg −40〜＋150 ℃

動作条件/Ta=25℃

項目記号条件定格値 unit

推奨電源電圧 VCC 13.5 V

推奨負荷抵抗範囲 RL op 4〜8

Ω

許容動作電源電圧範囲 VCC op 9〜20 V

＊使用する放熱板サイズに応じたPd maxを越えない範囲の、｢VCC｣、｢RL｣、｢出力レベル｣で使用する。

モノリシックリニア集積回路

一般オーディオ用

20W 2ch BTL AF パワーアンプ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

(2)

電気的特性/Ta=25℃,VCC=13.5V,RL=4Ω,f=1kHz,Rg=600

Ω

項目記号条件 min typ max unit

無信号時電流 ICCO Rg=0,RL=オープン 70 130 250 mA

スタンバイ電流 Ist スタンバイ時(アンプOFF)、

電源コンデンサなし

10 60

μ

A

電圧利得 VG VO=0dBm 38 40 42 dB

全高調波ひずみ率 THD PO=1W,Filter=FLAT 0.06 0.2 %

PO1 VCC=13.5V,THD=10%,RL=4Ω 16 20 W 出力電力

PO2 VCC=16.5V,THD=10%,RL=4Ω 30 W

出力オフセット電圧 VN offset Rg=0 −300 ＋300 mV

出力雑音電圧 VNO Rg=0,BPF=20Hz〜20kHz 0.1 0.5 mVrms

リップル除去率 SVRR Rg=0,VR=0dBm,fR=100Hz 40 50 dB

チャネルセパレーション CHsep Rg=10k

Ω,VO=0dBm

50 60 dB

入力抵抗 Ri 21 30 39 k

Ω

スタンバイ端子印加電圧 VST アンプON(外付け10k

Ω

を通して印加)

2.5 VCC V

外形図

unit:mm (typ) 3113B

0

Pd max -- Ta

-20 35

25 30

15 20

10

5

20

0 40 60 80 100 120 140 160

θf = 3˚C/W θf = 4˚C/W θf = 7˚C/W

θjc = 2˚C/W

Νο Fin θf = 10˚C/W

32.5

20.83

13.9 10.4

3.1

(3)

ブロック図

0.1μF0.1μF

R4

C9**

C8**

2.2Ω2.2ΩR5

RL 4Ω RL 4Ω

-OUT2

+OUT2

–

+

OFF

RIPPLE FILTER +

BIAS CIRCUIT

STANDBY SW

POP NOISE PREVENTION

CIRCUIT

PREDRIVER

POWER

LOAD SHORT PROTECTOR

OUTPUT PIN TO VCC SHORT PROTECTOR

OUTPUT PIN TO VCC SHORT PROTECTOR OUTPUT PIN TO GND SHORT PROTECTOR

OUTPUT PIN TO GND SHORT PROTECTOR

PREDRIVER

POWER

POWER OVER VOLTAGE / SURGE PROTECTOR

THERMAL SHUT DOWN

LOAD SHORT PROTECTOR

VCC +

+ ONR1

10KΩ

+5V

C4 2.2μF 10V

33μF 10V 0.47μF 10V

2.2μF 10V C1

100μF/16V VCC

C5 2200μF 25V +

-OUT1

+OUT1

–

+

POWER GND2

+ +

C3 C10

**(POLYESTER FILM CAPACITOR) +

– IN C2

PRE GND

IN2

C3 C10

POWER GND1

14 2

1

3

4

6

7 5

11 12 13

0.1μF0.1μF

R2

C7**

C6**

2.2Ω2.2ΩR3

9 10

8

+ – IN

(4)

各端子電圧

V_CC=13.5V,STBY=10k

Ω

を通して5V印加、R_L=4

Ω

,Rg=0

端子番号 1 2 3 4 5 6 7

端子名 IN1 DC PRE-GND STBY ON TIME IN2 POP

端子電圧 1.55V 6.63V 0V 3.21V 2.32V 1.55V 2.07V

端子番号 8 9 10 11 12 13 14

端子名＋OUT2 −OUT2 PWR-GND2 ＋OUT1 PWR-GND1 −OUT1 VCC

端子電圧 6.6V 6.5V 0V 6.5V 0V 6.6V 13.5V

外付け部品の説明

C1,C4 ・入力コンデンサで2.2

μ

Fを推奨する。LA4628の前段に接続される回路の直流電位により、極性を考慮する。なお、C1,C4の容量値でfLを可変することにより、低音域の調整ができる。

C2 ・デカップリングコンデンサ(リップルフィルタ)。

C3 ・アンプのオンタイム(スターティングタイム)設定用コンデンサで、33

μ

Fで約0.6秒。オンタイムはこの容量値に比例し、容量を変えることにより、任意に設定可能である。

C5 ・電源コンデンサ C6，C7，C8，C9

・発振防止用コンデンサで、特性のよいポリエステルフィルムコンデンサ(マイラコンデンサ)を使用すること。(なお、アンプ安定動作のため、直列のR2,R3,R4,R5を併用する。)0.1

μ

Fを推奨する。

C10 ・POP音低減用で0.47

μF以下を推奨する。容量値が大きくなると、高VCC時(約16V以上)

に、アンプ出力端子が｢天/地絡｣された時の保護動作に影響し、耐量が低下するため、

注意が必要。

R1 ・スタンバイスイッチ用電流制限抵抗で10k

Ω

を推奨する(スタンバイスイッチ用印加電圧：2.5V〜13.5V時)。なお、この抵抗は削除することはできない。

IC内部の特長及び注意点スタンバイ機能について

・4ピンはスタンバイスイッチ端子で、外部抵抗(R1) を通して約2.5V以上を印加することにより、アンプがオンする。

・スタンバイスイッチ用印加電圧として、13.5Vを超える電圧を印加する場合には、4ピン流入電圧が、500

μ

A 以下となるよう次式によりR1の値を求める。

R1= 印加電圧

−

1.4V

500

μ

A −10k

Ω

4

R1

10kΩ

(5)

ポップ音の改善について

・LA4628では｢低レベルのポップ音｣を実現しているが、電源オン/オフ(スタンバイスイッチオン/

オフ)時のポップ音をさらに改善したい場合には、7ピンとプリGNDの間に0.47

μ

Fのコンデンサを追加することで可能となる。(7ピンは出力アンプのバイアス端子となっている。7ピンの容量が大きくなると、約16V以上の高VCC時に、出力端子が天/地絡された時の耐量が低下するので、

0.47

μ

F以下を推奨する。)

保護回路について

・LA4628では、天/地絡保護回路のシステム構成上、｢アンプ出力端子｣と｢GND｣の間に直流抵抗分が接続された場合、電源投入時に保護回路が作動し、アンプが立上がらなくなる場合がある。そのため、基本的には｢アンプ出力端子｣と｢GND｣の間に直流抵抗分を接続する使い方はしないこと。

・ICが異常発熱した場合に、破壊、劣化を防止するため、熱保護回路を内蔵している。したがって、

放熱不足などにより、ICのジャンクション温度(Tj)がおよそ170℃〜180℃に上昇した場合、熱保護回路の作動により、出力は徐々に滅衰状態に制御される。温度が低下すれば、自動復帰する。

・その他、各種保護回路は内蔵しているが、取り扱いには十分注意を要する。

その他

・LA4628はBTLパワーアンプICである。測定器類を接続する場合は、入力系と出力系の測定器のGND が共通にならないように注意する。

プリントパターン例 (銅箔面)

GND

GND VCC

GND

C5

R2 C6

-OUT1

C1 14

LA4628 1

+ +

+

+ +

+ IN1

IN2 C3 C2

R1

C4 C10

STB

+OUT1

-OUT2

+OUT2 R3 C7

R4 C8

R5 C9

(6)

15 16 17 18 0

25

PO -- VCC

6 7 8 9 10 11 12 13 14

10

5 15 30 35

20 40

0.01

PO -- VIN

1.0 2 3 5 7 10 2 3 5 7 100 2 3 5 7 1k

2 3 57 0.1 1.0

2 3 57 10

2 3 57 100

2 3 57

0

25

PO -- f

THD -- PO

10 2 3 5 7100 2 3 5 71k 2 3 5 710k 2 3 5 7100k 5

10 15 20

-10 -8 -6 -4 -2 0

2

f Response

10 2 3 5 7100 2 3 5 7 1k 2 3 5 710k 2 3 5 7100k

0.01 10 7 5 3 2

7 5 3 2

0.1 2 3 5 7 1.0 2 3 5 7 10 2 3 5 7100 1.0

0.1

0.01 2 3 5 7 0.1 2 3 5 7 1.0 10

2 3 5 7

THD -- PO

0.1 2 3 5 7 1.0 2 3 5 7 10 2 3 5 7100

-10 10

5 7

THD -- f CHsep -- f

VCC = 13.5V RL = 4Ω f = 1kHz

Rg = 600Ω THD = 10%

VCC = 13.5V RL = 4Ω f = 1kHz

VCC = 13.5V RL = 4Ω Rg = 600Ω VO = 0dBm at 1kHz

VCC = 13.5V RL = 6Ω Rg = 600Ω R L = 4Ω

R L = 6Ω

VCC = 13.5V RL = 4Ω Rg = 600Ω

VCC = 13.5V RL = 4Ω THD = 10%

THD = 1%

10kHz

100Hz 1kHz

THD = 3%

10kHz

100Hz 1kHz

0

(7)

VNO -- Rg

100 2 3 5 7 1k 2 3 5 710k 2 3 5 7100k 7

5 3 2 1.0

7 5 3 2 0.1

SVRR -- VCC

SVRR -- fR

7 9 11 13 15 17 19 21 23

5 0

-20

-40

-60

-80

-100

-120

-100

SVRR -- VCCR

Pd -- PO (RL = 4Ω ) Pd -- PO (RL = 6Ω )

0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 -80

-60 -40 -20

-100 -80 -60 -40 -20 0

10 2 3 5 7100 2 3 5 7 1k 2 3 5 710k 2 3 5 7100k

0 32

28

24

20

16

12

0.1 2 3 5 7 1.0 2 3 5 7 10 2 3 5 7100

32

28

24

20

18

12

8

4

00.1 2 3 5 7 1.0 2 3 5 7 10 2 3 5 7100

3 4 5

6

ICC -- PO

VCC = 13.5V RL = 4Ω DIN AUDIO

Rg = 0 fR = 100Hz VCCR = 0dBm

VCC = 13.5V RL = 4Ω Rg = 0 VCCR = 0dBm VCC = 13.5V

RL = 4Ω Rg = 0Ω

RL = 4/6Ω Rg = 600Ω f = 1kHz

Pd(16.5V)

R L = 4Ω

= 6Ω Pd(13.5V)

100Hz OUT1

3kHz OUT1

3kHz OUT2 100Hz OUT2

Pd (16.5V) Pd (13.5V) VO

VCCR

OUT1 OUT2

OUT2 OUT1
